13 . NOTE:





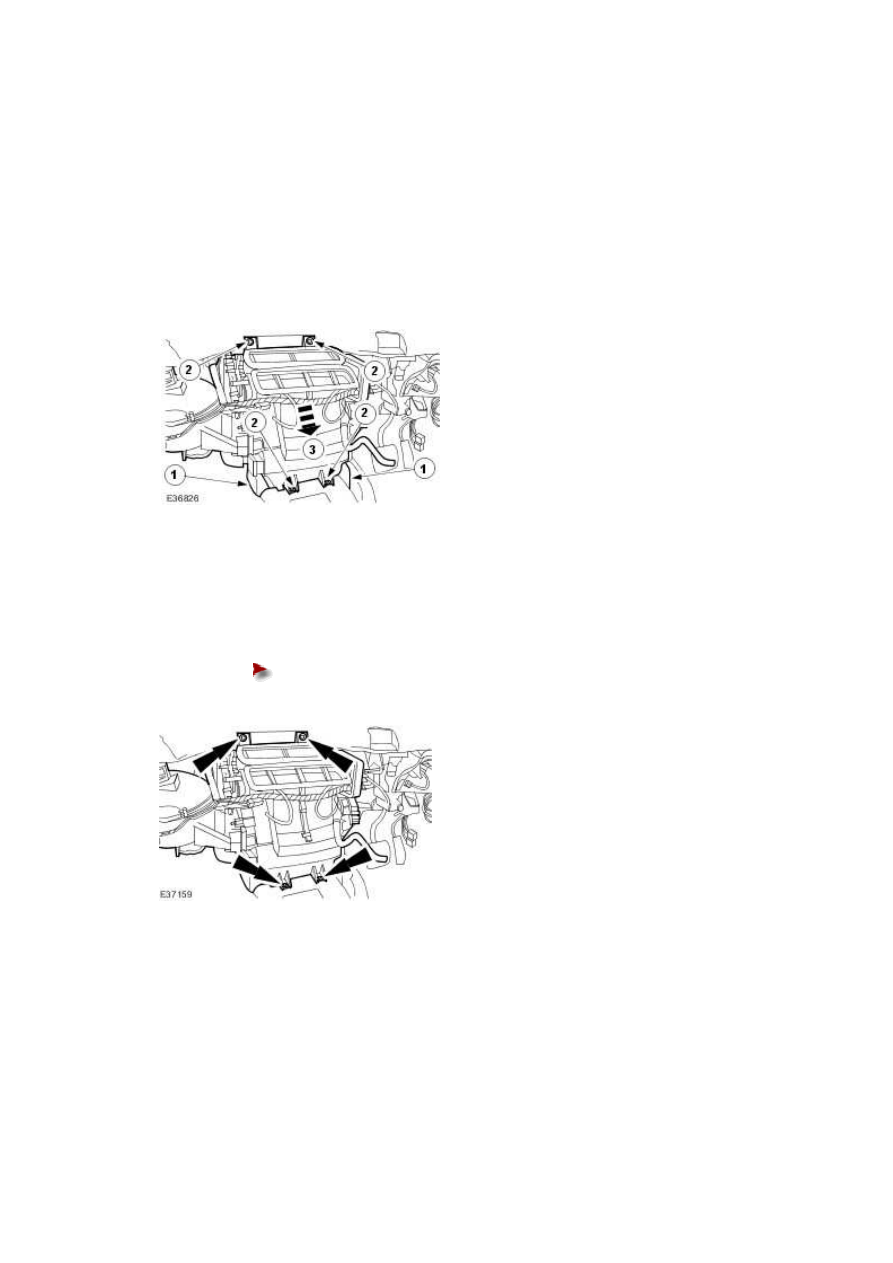

Cap the air conditioning ports.



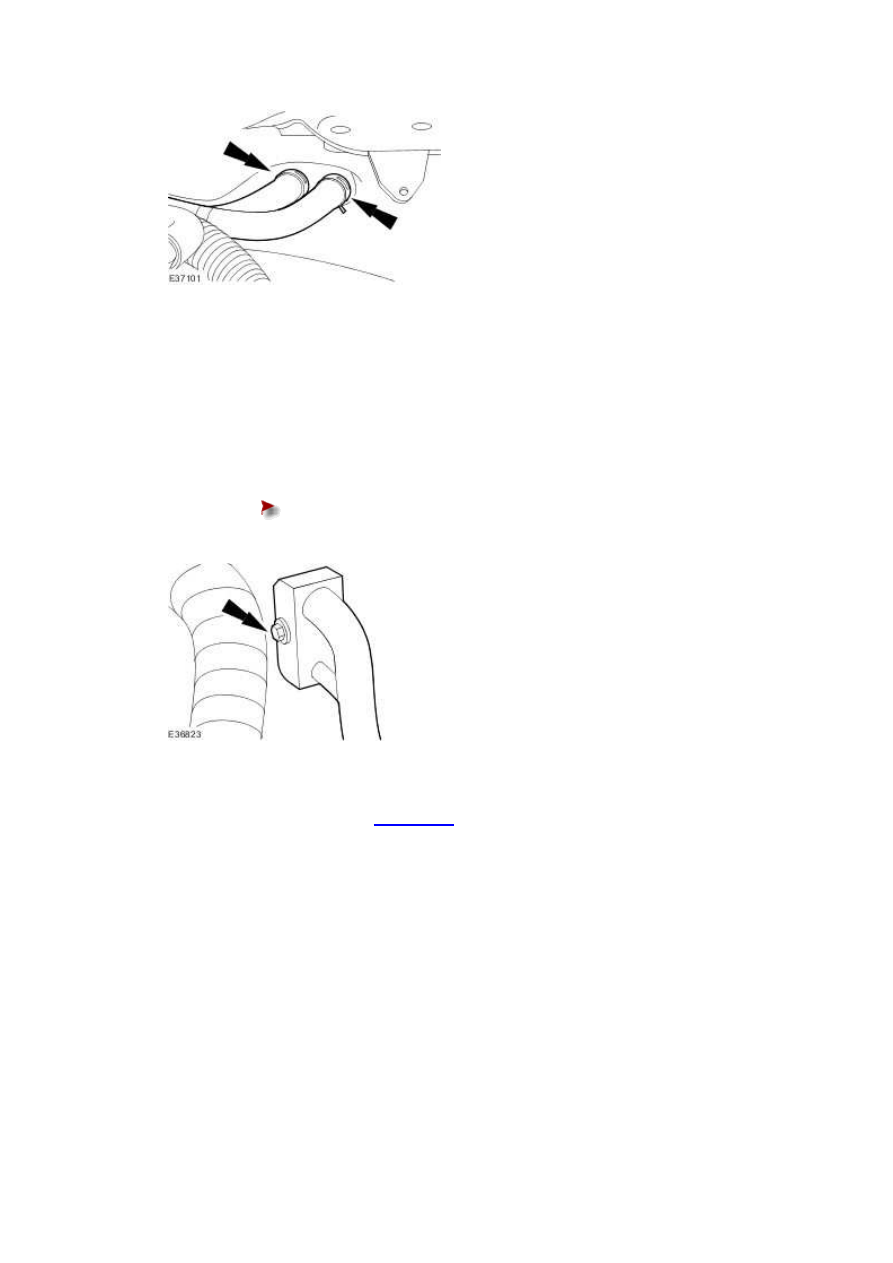

Disconnect the expansion valve manifold and tube assembly.





Remove and discard the O-ring seals.











14 . Remove the instrument panel. <<501-12>>





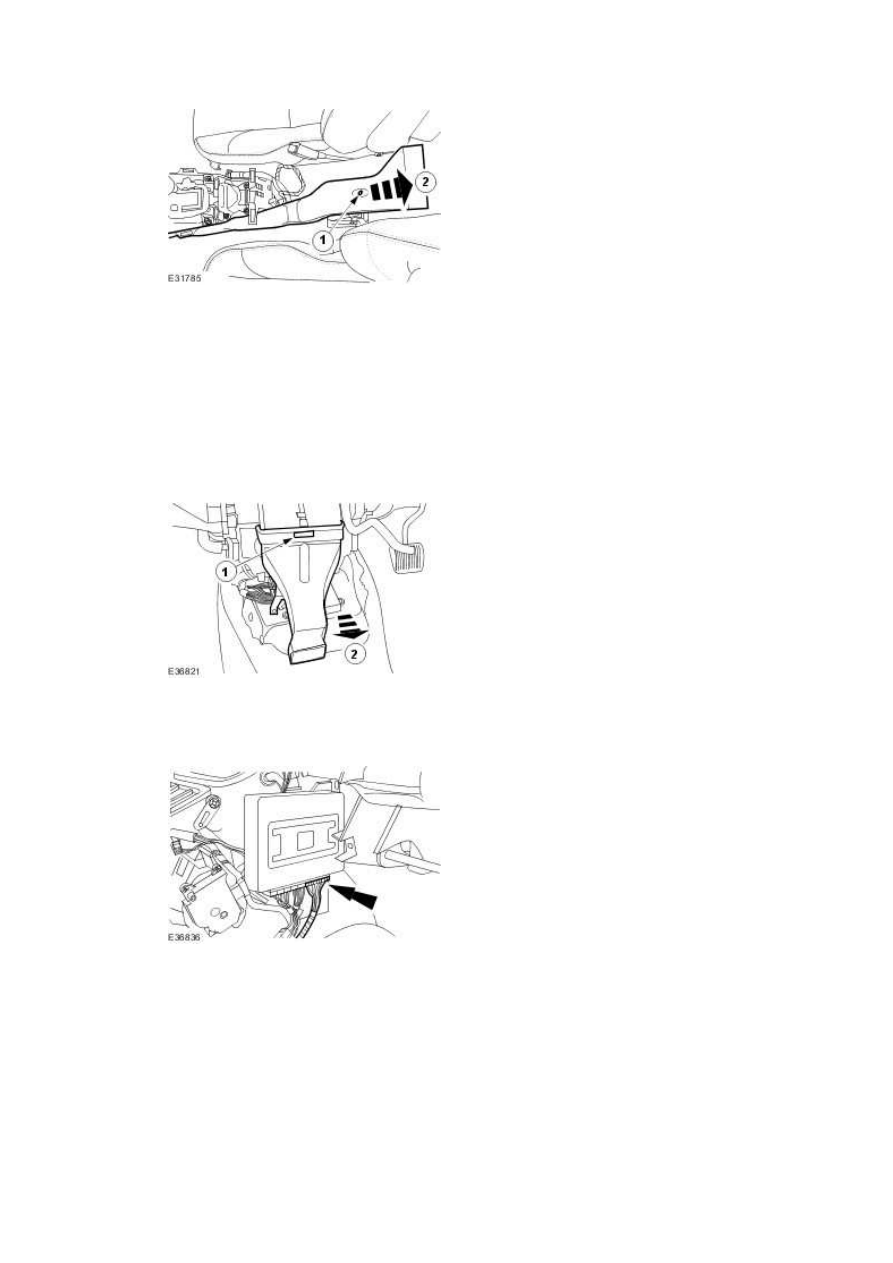

15 . Remove the floor console register duct.



1) Remove the retaining nut.





2) Remove the floor console register duct.











16 . Remove the floor console adaptor duct.



1) Detach the floor console adaptor duct retaining tang.





2) Remove the floor console adaptor duct.











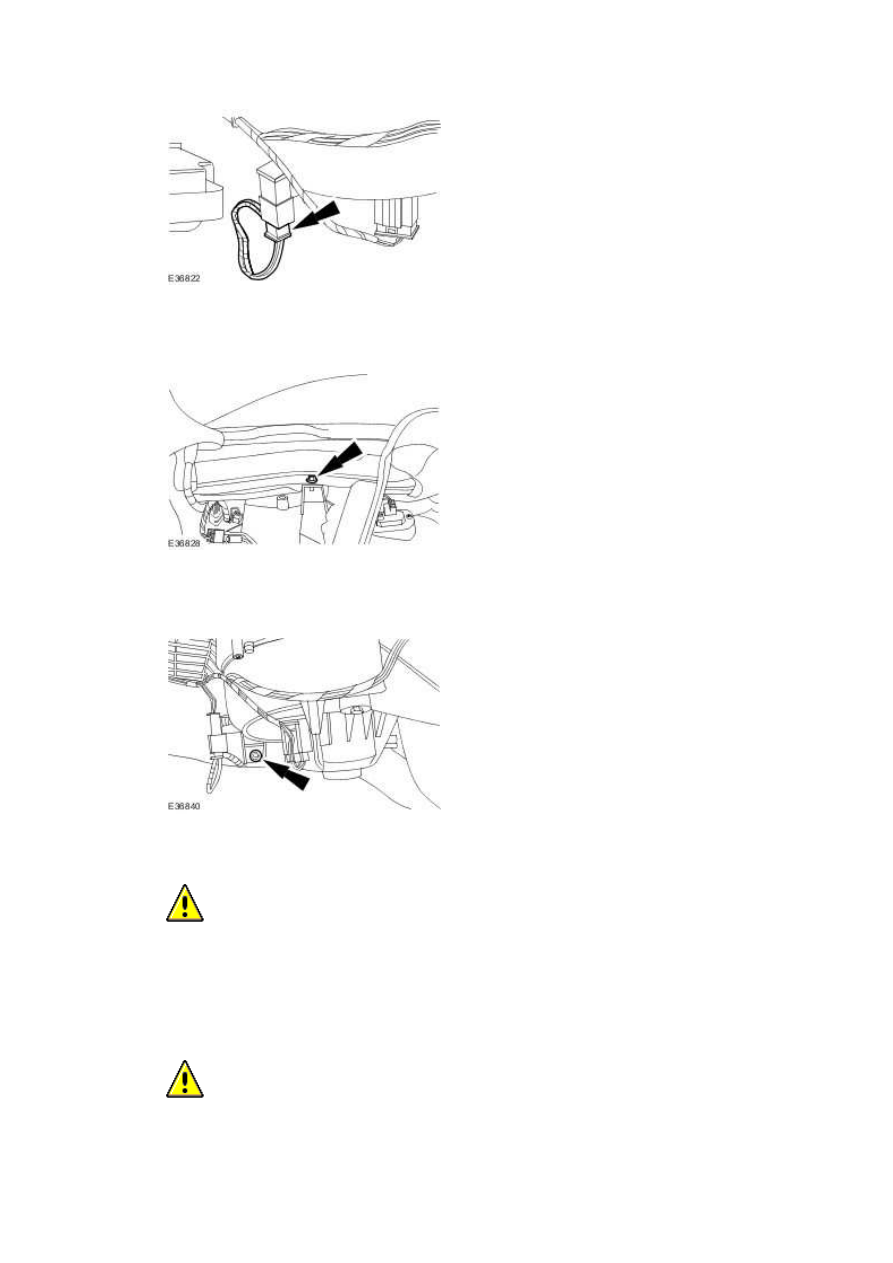

17 . Disconnect the AC module electrical connector.







18 . Disconnect the heater motor electrical connector.

www.







19 . Remove the heater core and evaporator core housing retaining bolt.







20 . Remove the heater core and evaporator core housing retaining bolt.







21

.



  CAUTION: Care should be taken when handling the heater core and evaporator

core housing not to lift it by the heater core inlet or outlet pipes, actuator units or by the

AC module. Failure to follow this instruction may result in damage to the heater core and

evaporator core housing.





  CAUTION: Care should be taken when handling the heater core and evaporator

core housing as coolant may leak out of the unit.





Remove the heater core and evaporator core housing.



1) Detach the rear footwell vent ducts.





2) Remove the heater core and evaporator core housing retaining bolts.





3) Remove the heater core and evaporator core housing.











Installation



1 . To install, reverse the removal procedure.





Tighten to 7 Nm.











2 . Tighten to 7 Nm.
