Jaguar XJ (X350). Manual - part 1201







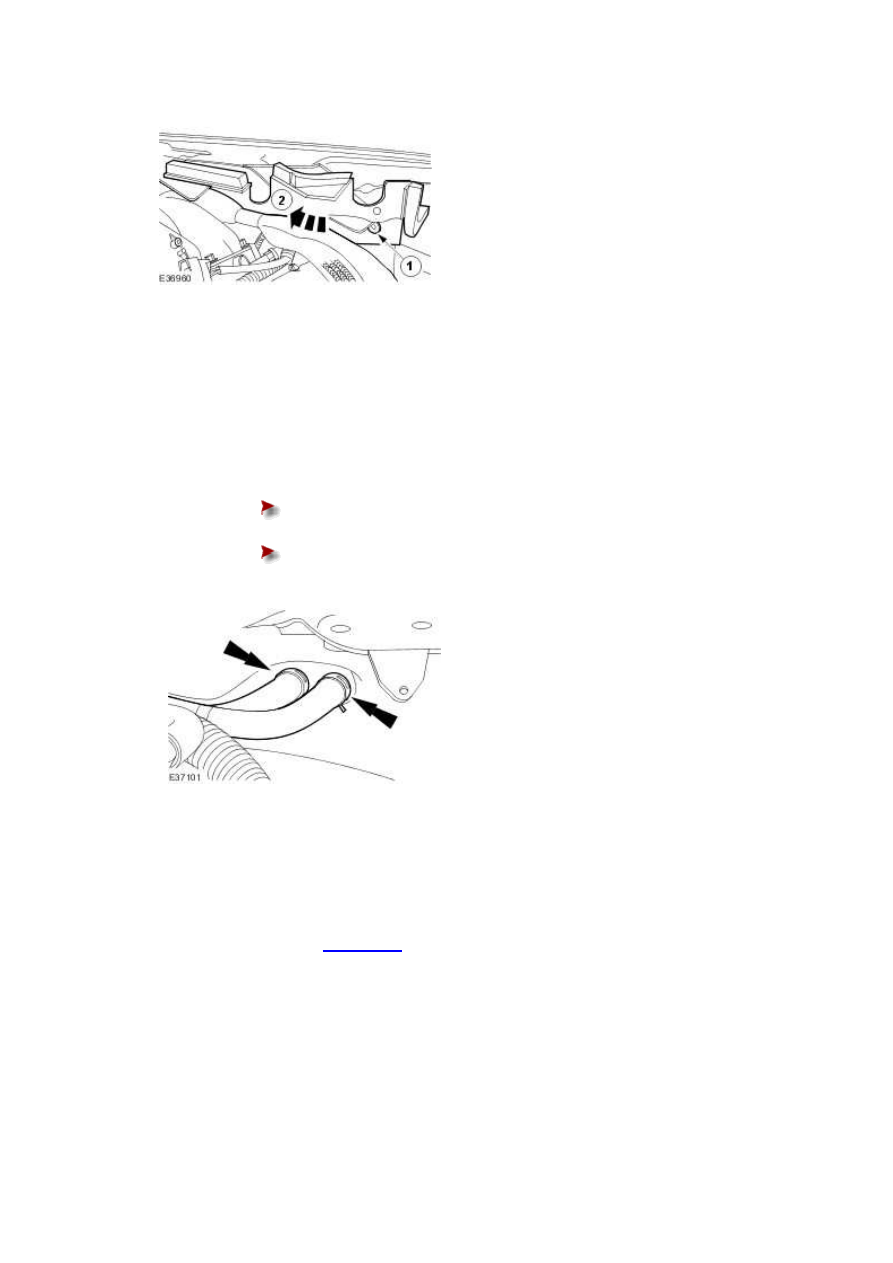

10 . NOTE:





Cap the heater hoses to prevent coolant loss.



Detach the heater hoses.





Reposition the heater hose retaining clips.







Detach the heater hoses.











11 . Remove the passenger footwell vent duct. <<412-01>>





12 . Remove the glove box. <<501-12>>





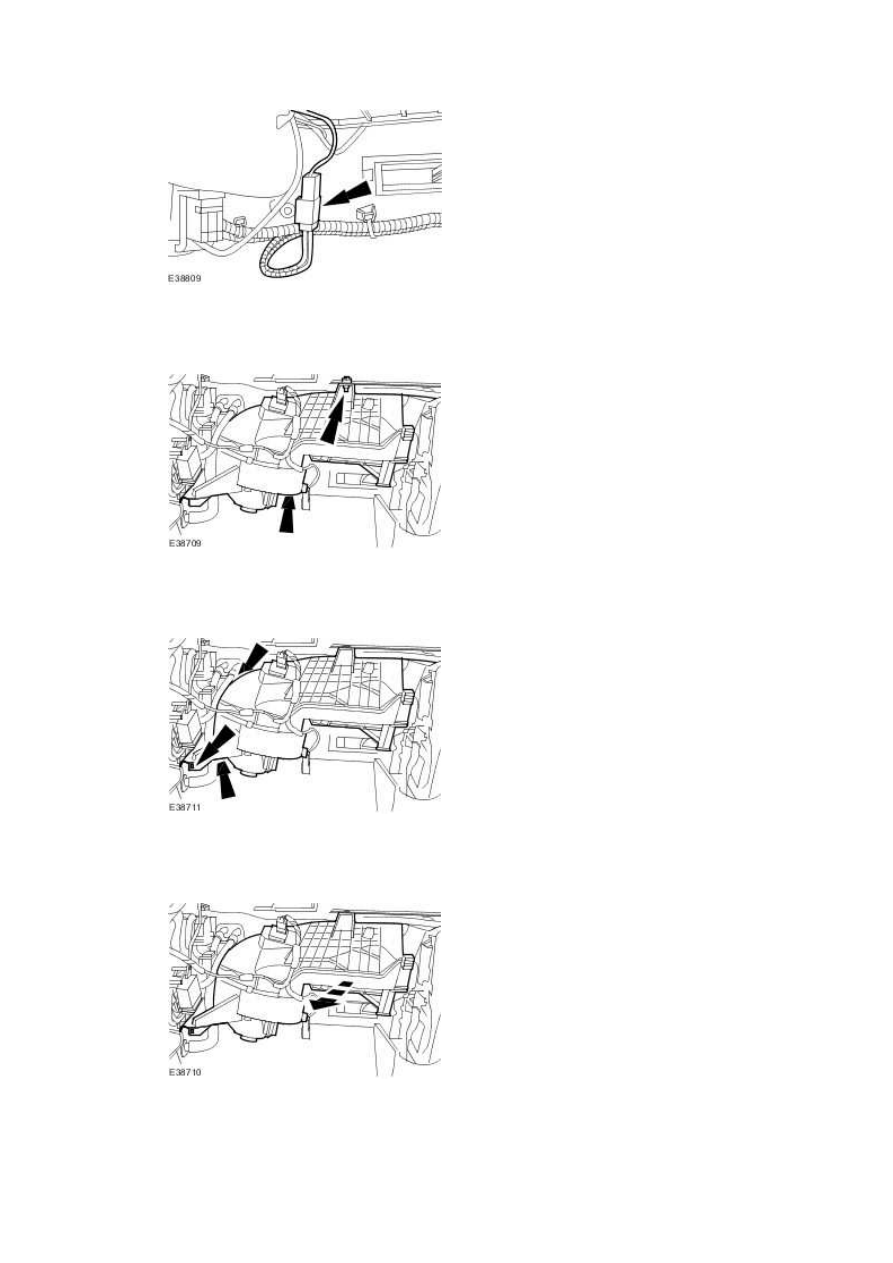

13 . Disconnect the blower motor electrical connector.







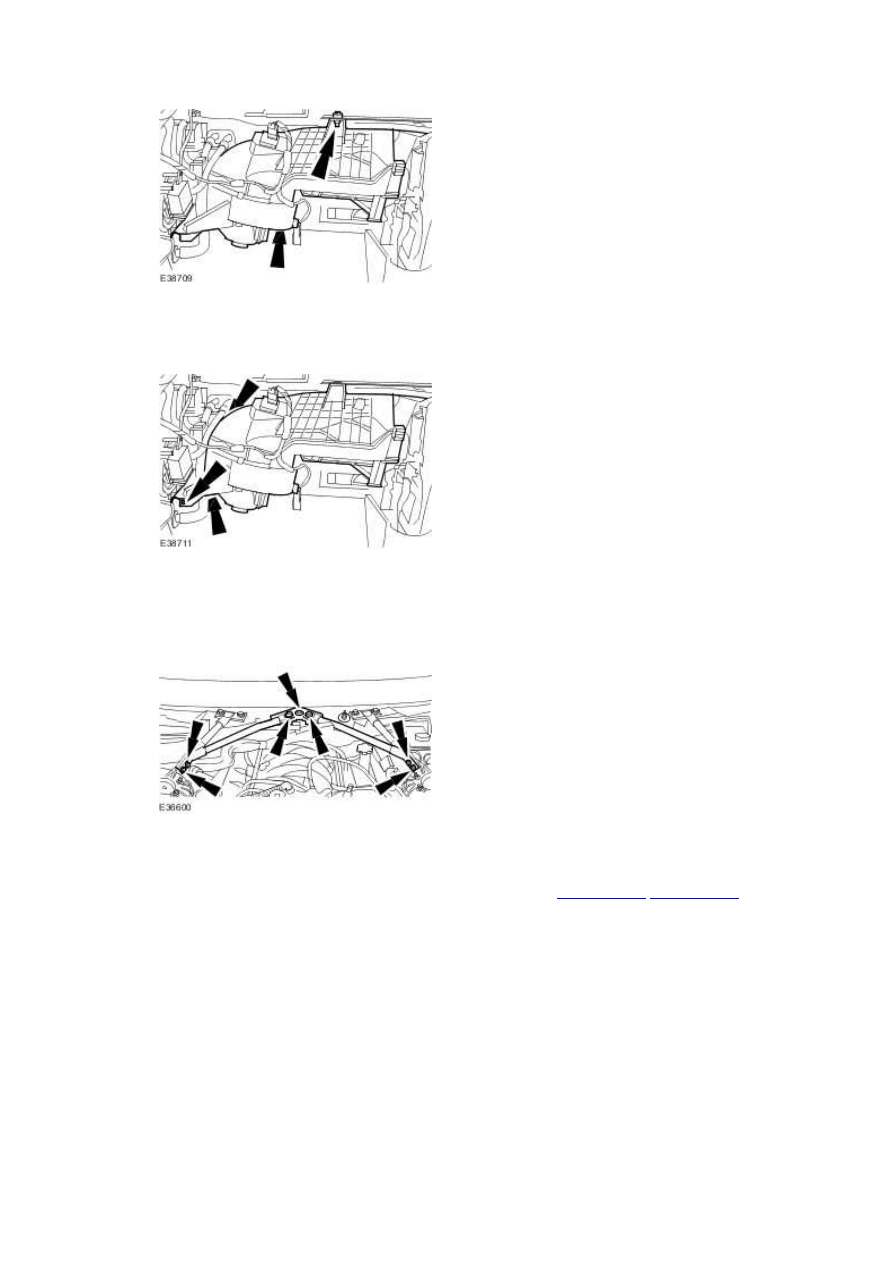

14 . Remove the blower motor housing securing bolts.







15 . Remove the blower motor housing securing bolts.







16 . Remove the blower motor housing.





www.

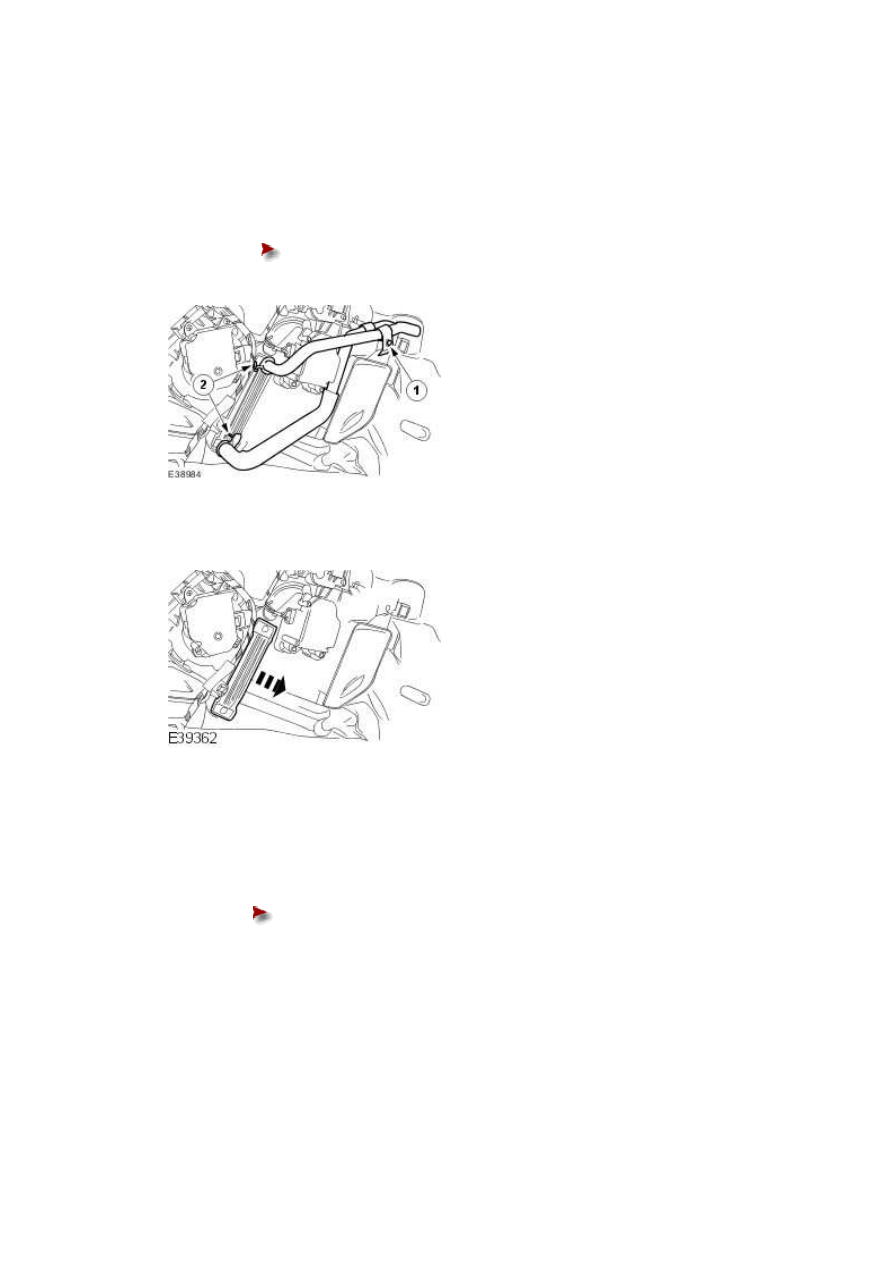

17 . Remove the heater core inlet and outlet pipes.



1) Remove the heater core inlet and outlet pipes retaining plate.





2) Remove the heater core inlet and outlet pipes retaining clamps.





Remove and discard the O-ring seals.











18 . Remove the heater core.







Installation



1 . To install, reverse the removal procedure.





Install new O-ring seals to the heater core inlet and outlet pipes.









2 . Tighten to 7 Nm.







3 . Tighten to 7 Nm.







4 . Tighten to 25 Nm.







5 . Carry out the coolant system refill and bleeding procedure. <<303-03A>> <<303-03B>>
