Jaguar XJ (X350). Manual - part 1195

Front Footwell Duct LH (82.20.91)

Removal

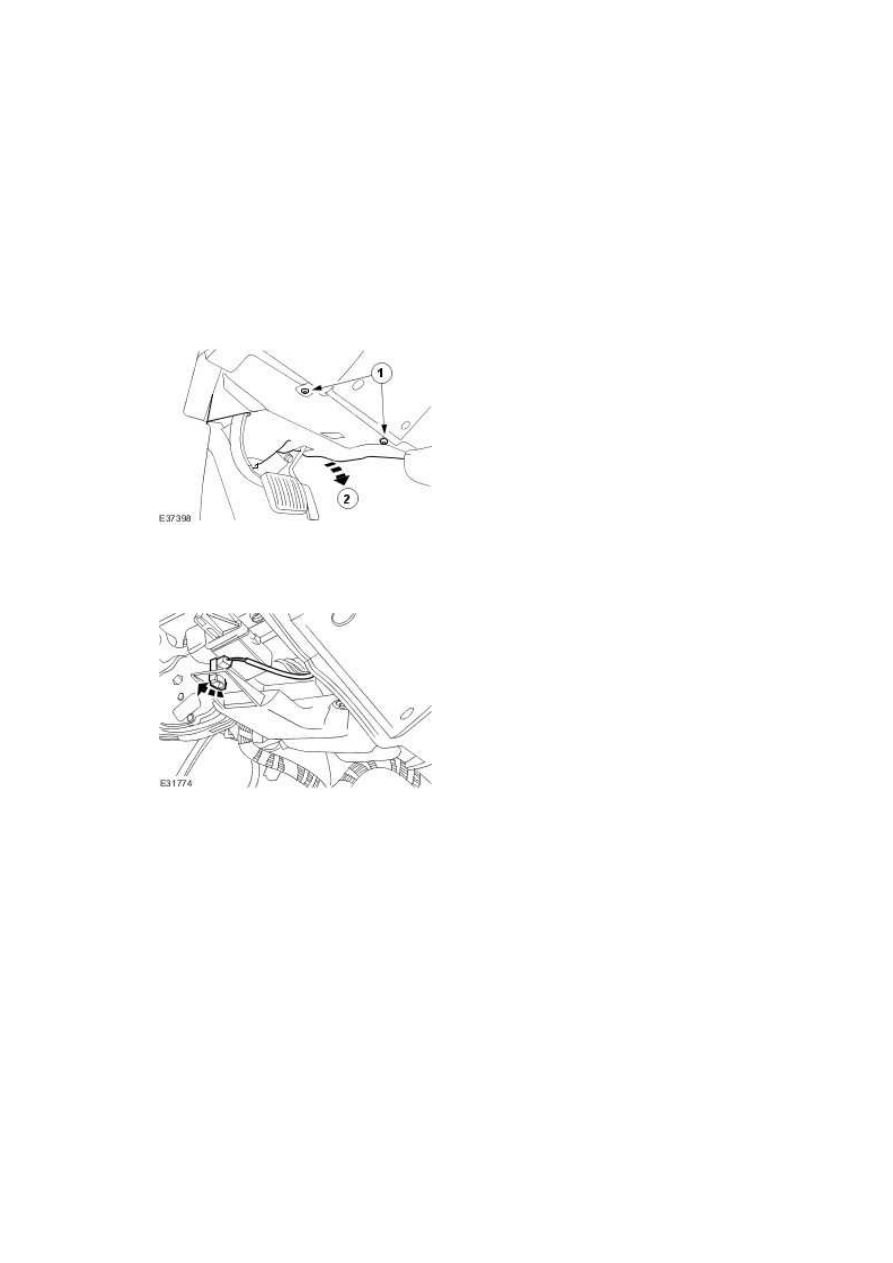

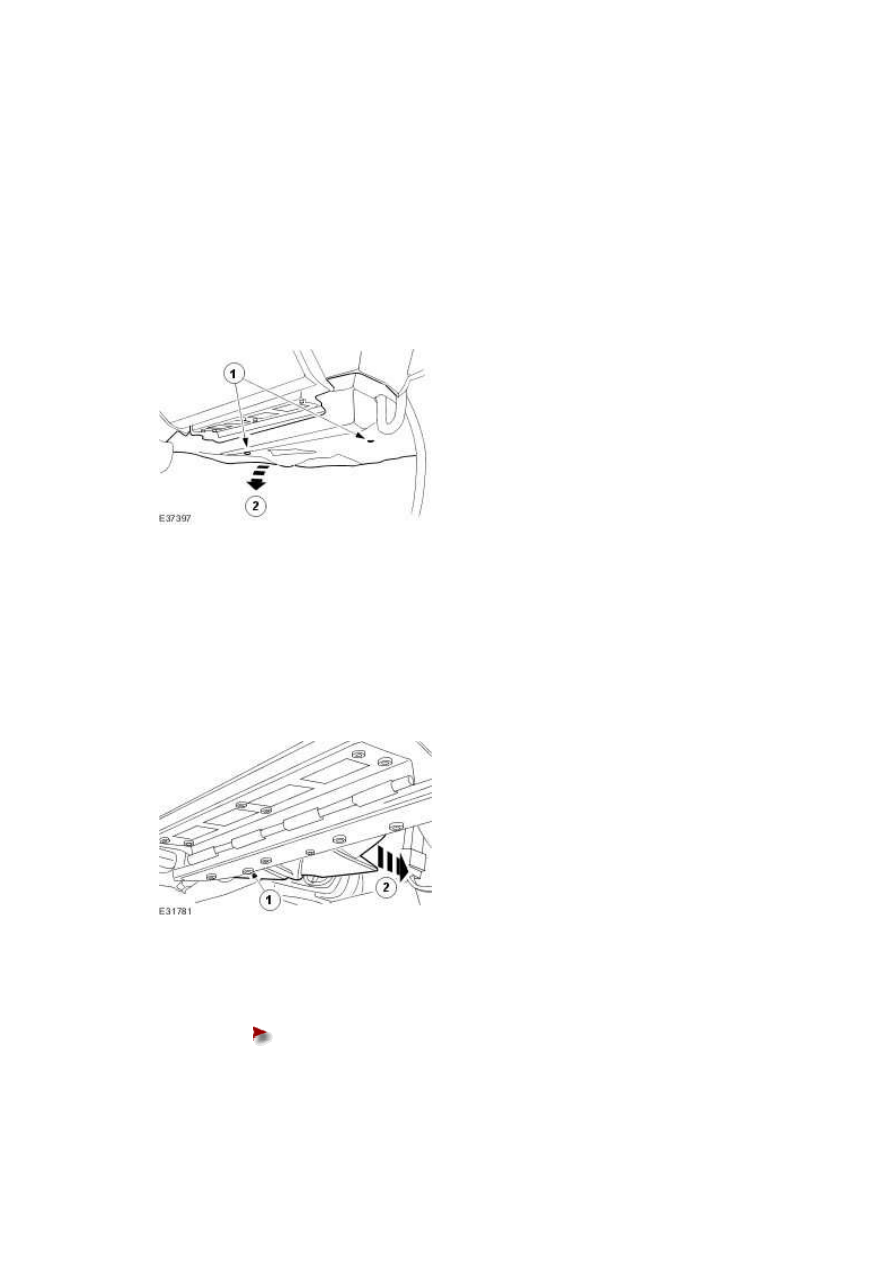

1 . Remove the instrument panel lower trim panel.



1) Remove the retaining scrivets.





2) Remove the instrument panel lower trim panel.











2 . Detach the front footwell lamp from the front footwell duct.







3 . Remove the front footwell duct.



1) Remove the retaining scrivet.





2) Remove the front footwell duct.











Installation



1 . To install, reverse the removal procedure.







www.

Front Footwell Duct RH (82.20.92)

Removal



1 . Remove the instrument panel lower trim panel.



1) Remove the retaining scrivets.





2) Remove the instrument panel lower trim panel.

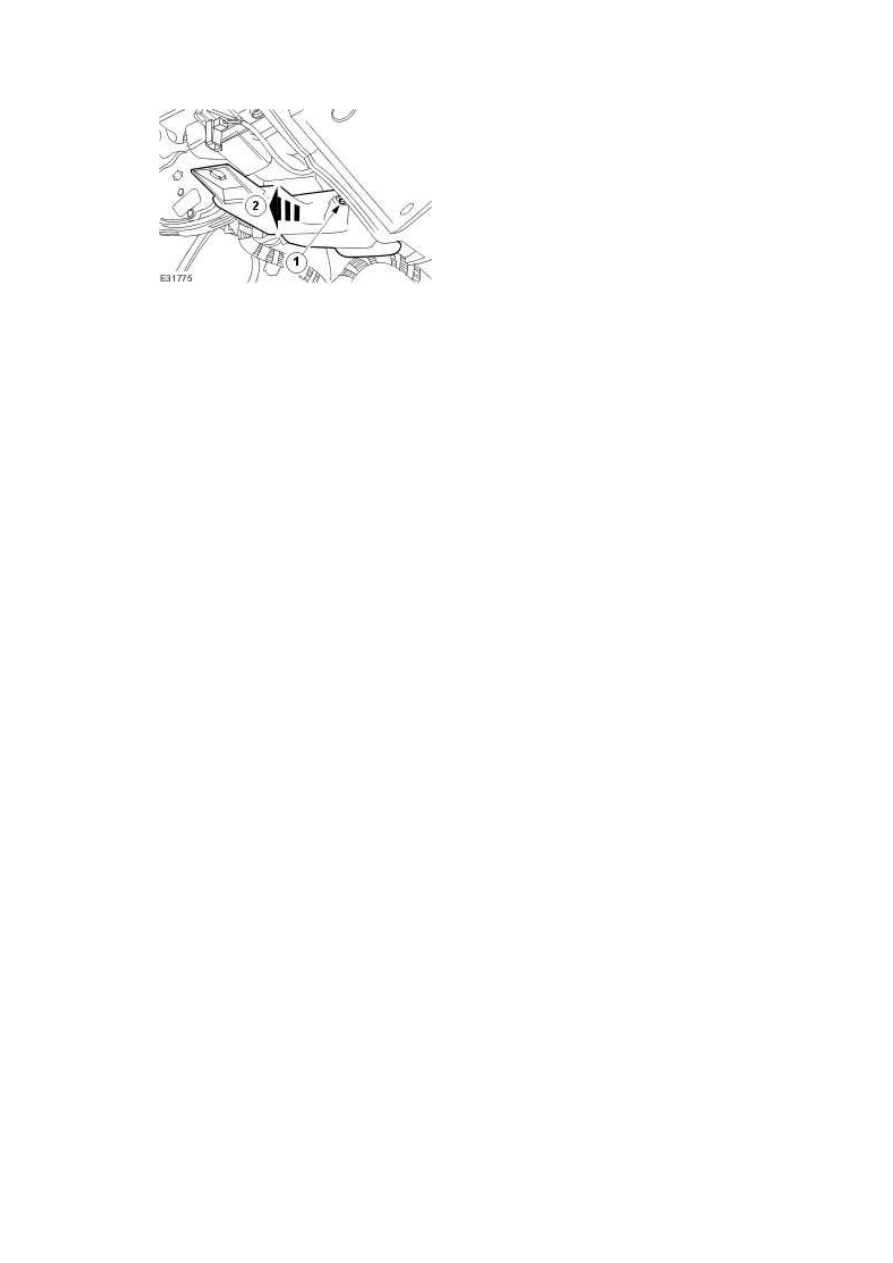

2 . Detach the front footwell duct.



1) Remove the retaining scrivet.





2) Detach the front footwell duct.











3 . Remove the front footwell duct.





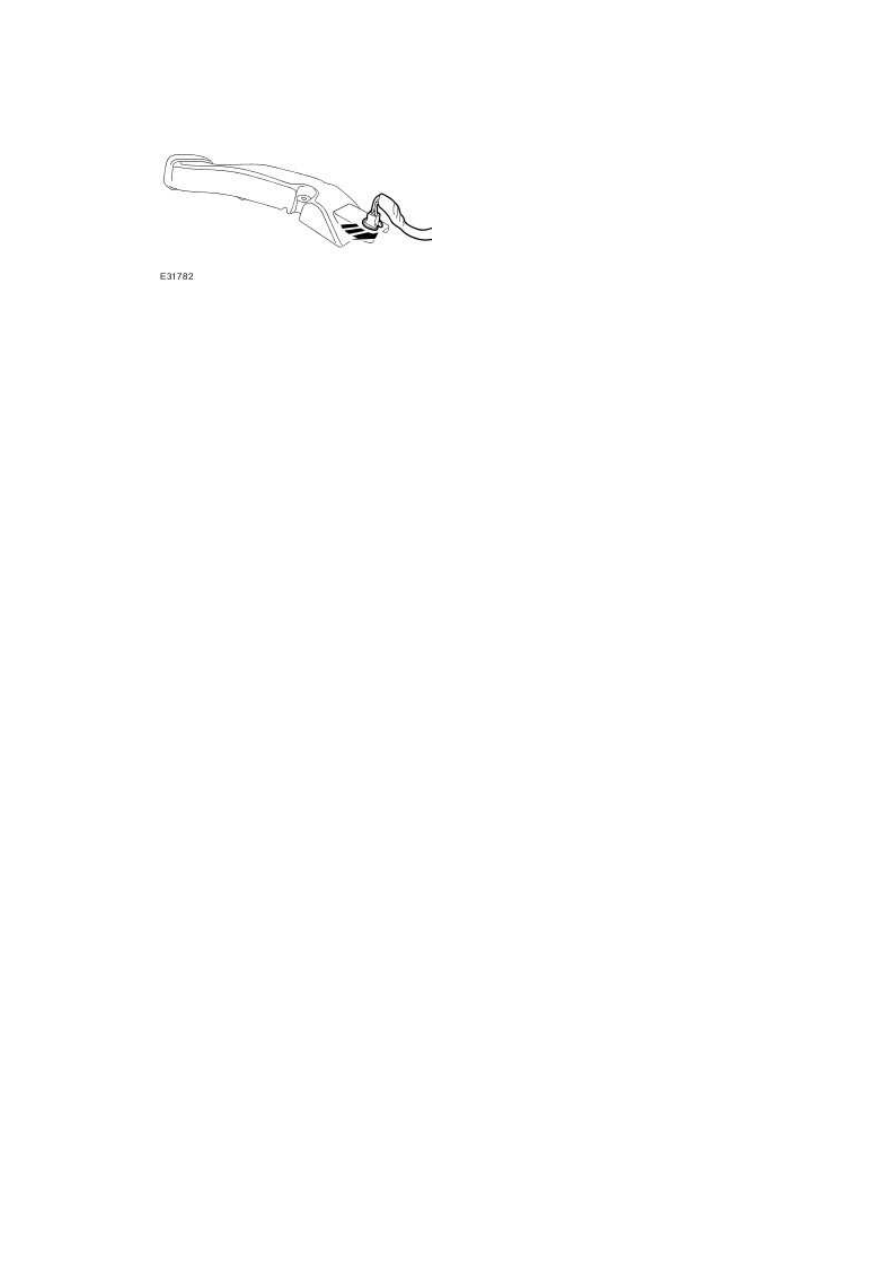

Detach the footwell lamp from the front footwell duct.











Installation



1 . To install, reverse the removal procedure.







www.
