Jaguar XJ (X350). Manual - part 1133

Fuel Level Sender LH - 2.7L V6 - TdV6

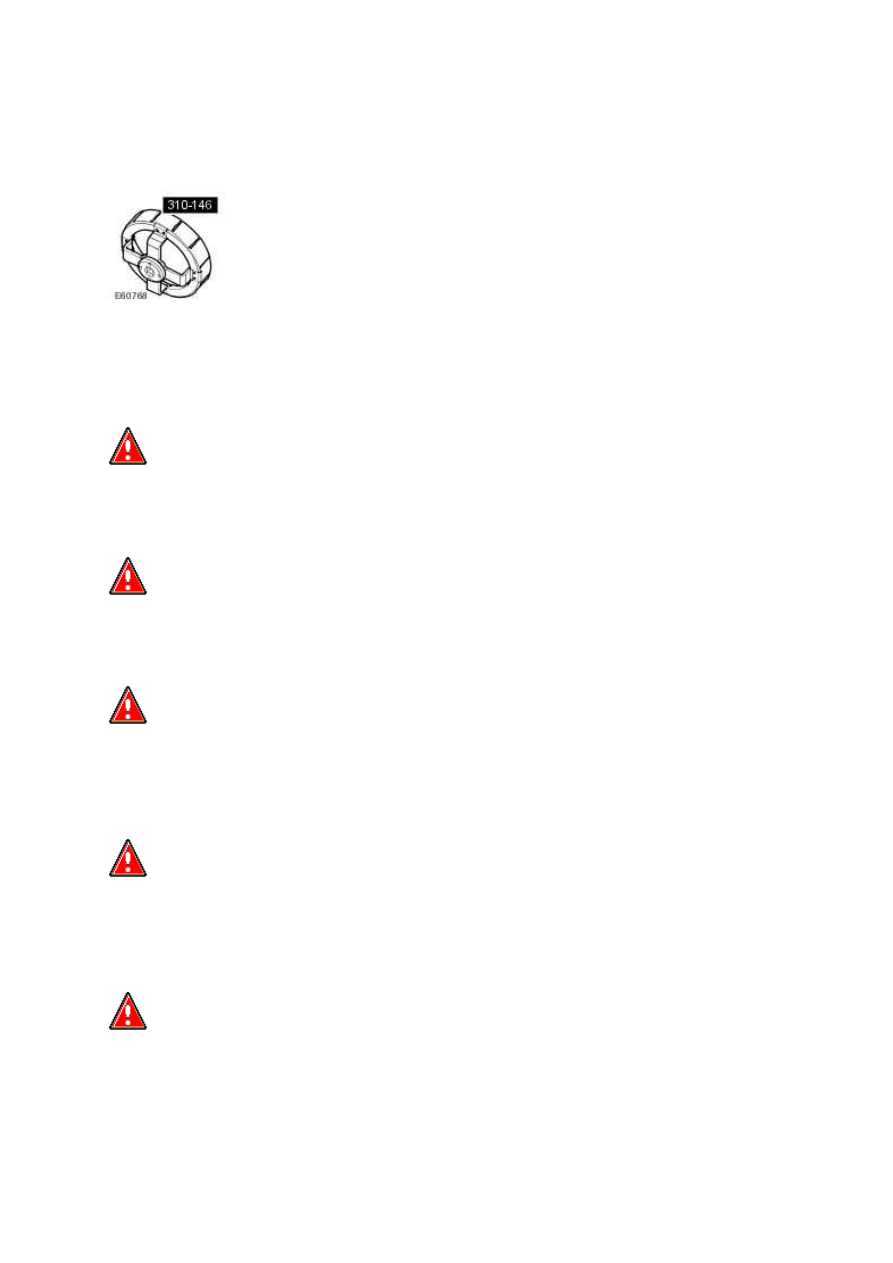

Special Service Tools





Remover/Installer, Fuel Pump Module/Fuel Transfer Pump Locking Ring

310-146

Removal

  WARNING: Place the vehicle in a quarantined area and arrange "No Smoking/Petrol Fumes"

signs about the vehicle.





  WARNING: Before any work is carried out on the fuel system, ground the vehicle to earth

and maintain the ground connection until the work is complete.





  WARNING: Do not smoke or carry lighted tobacco or open flame of any type when working

on or near any fuel related components. Highly flammable vapors are always present and may

ignite. Failure to follow these instructions may result in personal injury.





  WARNING: The fuel system remains pressurized for a long time after the ignition is switched

off. The fuel pressure must be relieved before attempting any repairs. Failure to follow these

instructions may result in personal injury.





  WARNING: After carrying out repairs, the fuel system must be checked visually for leaks.

Failure to follow these instructions may result in personal injury.





  WARNING: This procedure involves fuel handling. Be prepared for fuel spillage at all times

and always observe fuel handling precautions. Failure to follow these instructions may result in

personal injury.





  WARNING: If taken internally do not induce vomiting, seek immediate medical attention.

Failure to follow these instructions may result in personal injury.





  WARNING: If fuel contacts the eyes, flush the eyes with cold water or eyewash solution and

seek medical attention.





  WARNING: Wash hands thoroughly after handling, as prolonged contact may cause

irritation. Should irritation develop, seek medical attention.







1 . Disconnect the battery ground cable.

For additional information, refer to Battery Disconnect and Connect





2 . Detach the fuel tank filler pipe cap.





3

.



Release the pressure in the fuel system.

For additional information, refer to Fuel System Pressure Release - 4.2L NA V8 - AJV8/4.2L SC

V8 - AJV8/3.0L NA V6 - AJ27/3.5L NA V8 - AJV8 (19.50.02)







4 . Drain the fuel system.

For additional information, refer to Fuel Tank Draining - VIN Range: G45704->G99999





5 . Remove the rear seat cushion.

For additional information, refer to Rear Seat Cushion (76.70.37)

www.





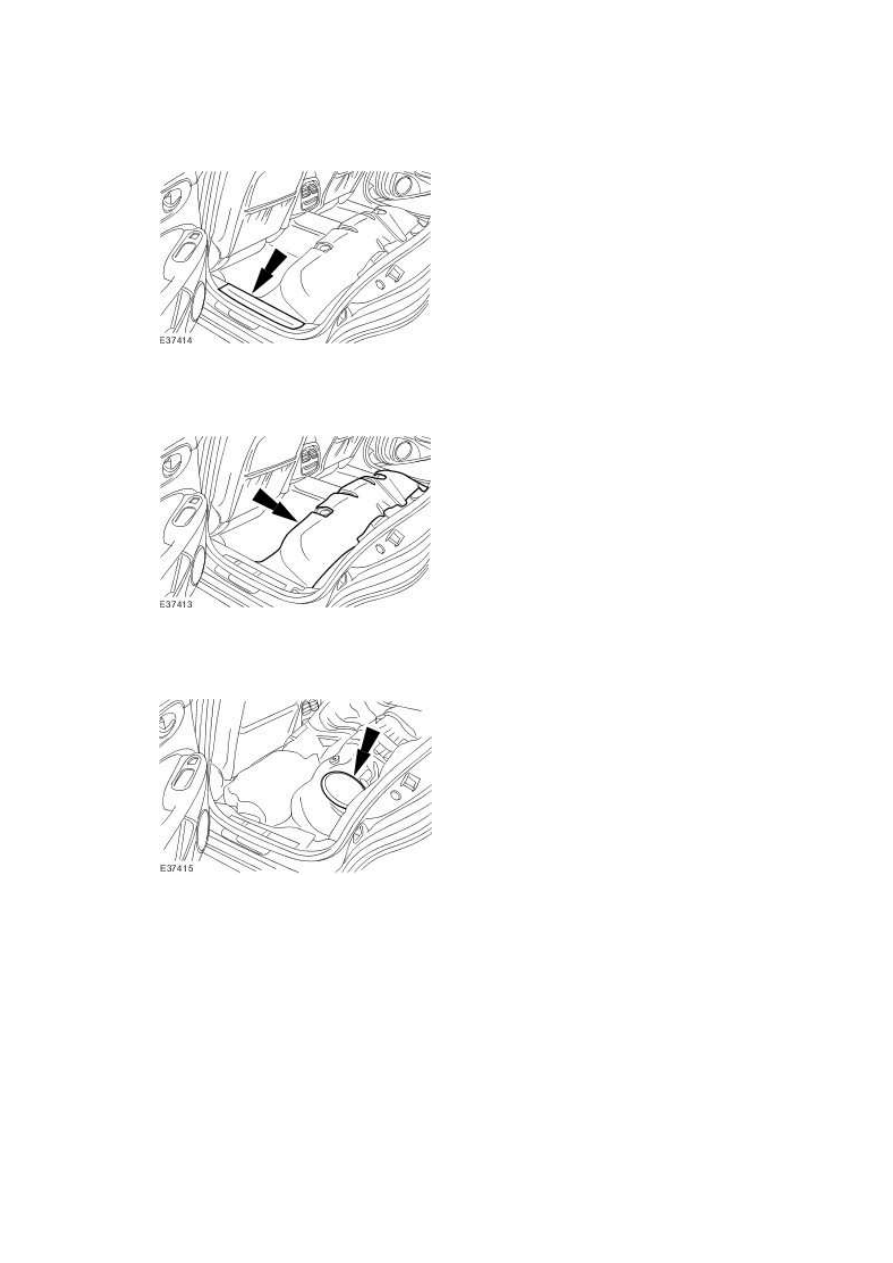

6 . Remove the scuff plate trim panel.







7 . Detach and reposition the floor covering.







8 . Remove the floor aperture cover.







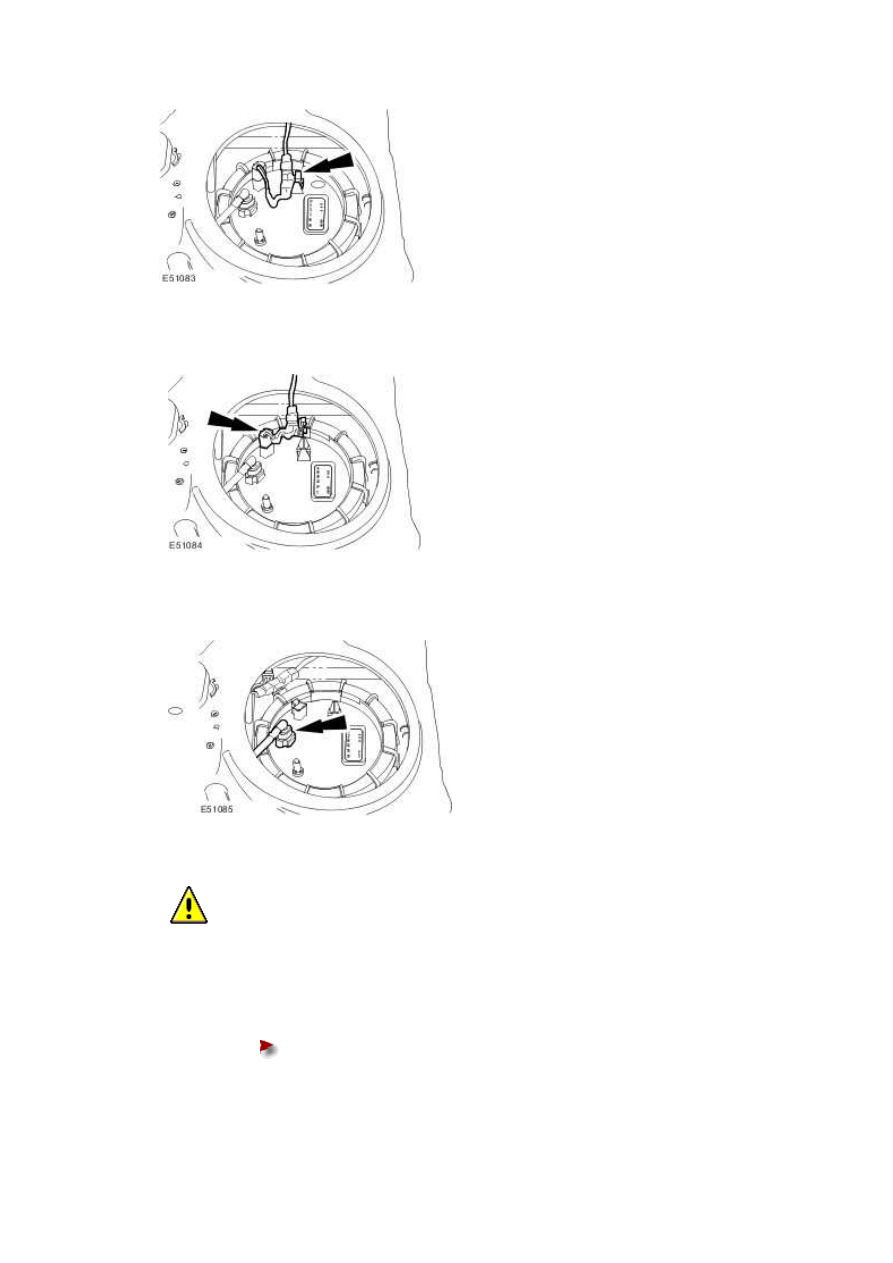

9 . Detach the fuel transfer unit electrical connector from the retaining bracket.







10 . Disconnect the fuel transfer unit electrical connector.







11 . Disconnect the fuel return line from the fuel transfer unit.







12

.



  CAUTION: Make sure no damage occurs to the fuel transfer unit when removing

the locking ring.





Using the special tool, remove the fuel transfer unit locking ring.





Remove and discard the O-ring seal.
