Jaguar XJ (X350). Manual - part 1131

  WARNING: If fuel contacts the eyes, flush the eyes with cold water or eyewash solution and

seek medical attention.





  WARNING: Wash hands thoroughly after handling, as prolonged contact may cause

irritation. Should irritation develop, seek medical attention.





  CAUTION: Diesel fuel injection equipment is manufactured to very precise tolerances and

fine clearances. It is therefore essential that absolute cleanliness is observed when working with

these components. Always fit blanking plugs to open orifices or lines. Failure to follow this

instruction may result in damage to the vehicle.





  CAUTION: Make sure the fuel lines are connected to the correct fuel line connector on the

fuel filter. Note the orientation of the fuel filter alignment mark before removing it from the fuel

filter retaining bracket. Failure to follow this instruction may result in damage to the vehicle.





  CAUTION: Always carry out the cleaning process before carrying out any repairs to the fuel

injection system components. Failure to follow this instruction may result in damage to the

vehicle.







1 . NOTE:





Make sure the position of the fuel lines are noted before removal from the fuel filter.



NOTE:





Fit suitable blanking caps to the fuel filter unions, fuel supply lines and fuel return lines.



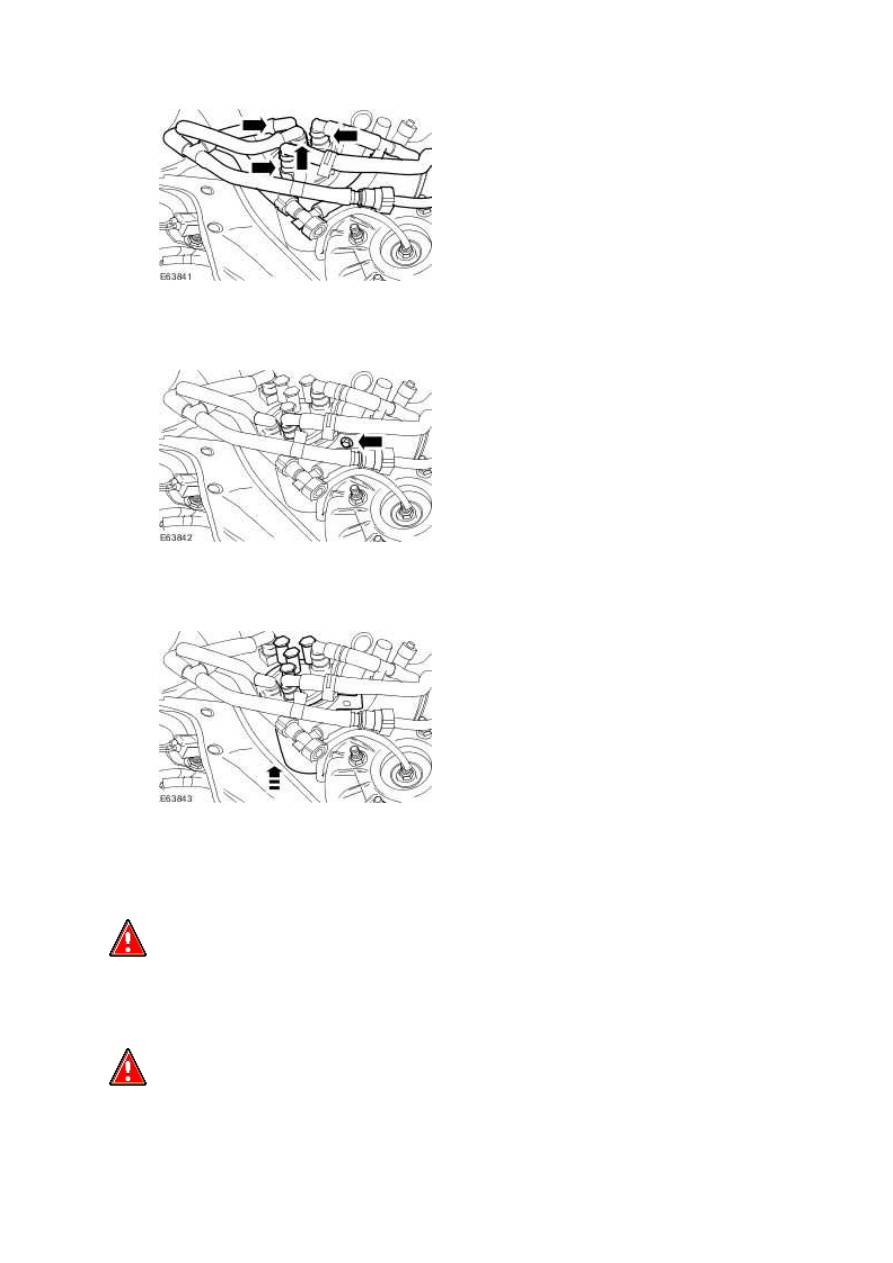

Detach the fuel filter supply and return lines.

For additional information, refer to Quick Release Coupling - Push Connect







2 . Loosen the fuel filter securing bolt.







3 . Remove the fuel filter from the retaining bracket.







Installation

  WARNING: Place the vehicle in a quarantined area and arrange "No Smoking/Petrol Fumes"

signs about the vehicle.





  WARNING: Before any work is carried out on the fuel system, ground the vehicle to earth

and maintain the ground connection until the work is complete.





www.

  WARNING: Do not smoke or carry lighted tobacco or open flame of any type when working

on or near any fuel related components. Highly flammable vapors are always present and may

ignite. Failure to follow these instructions may result in personal injury.





  WARNING: The fuel system remains pressurized for a long time after the ignition is switched

off. The fuel pressure must be relieved before attempting any repairs. Failure to follow these

instructions may result in personal injury.





  WARNING: After carrying out repairs, the fuel system must be checked visually for leaks.

Failure to follow these instructions may result in personal injury.





  WARNING: This procedure involves fuel handling. Be prepared for fuel spillage at all times

and always observe fuel handling precautions. Failure to follow these instructions may result in

personal injury.





  WARNING: If taken internally do not induce vomiting, seek immediate medical attention.

Failure to follow these instructions may result in personal injury.





  WARNING: If fuel contacts the eyes, flush the eyes with cold water or eyewash solution and

seek medical attention.





  WARNING: Wash hands thoroughly after handling, as prolonged contact may cause

irritation. Should irritation develop, seek medical attention.





  CAUTION: Diesel fuel injection equipment is manufactured to very precise tolerances and

fine clearances. It is therefore essential that absolute cleanliness is observed when working with

these components. Always fit blanking plugs to open orifices or lines. Failure to follow this

instruction may result in damage to the vehicle.





  CAUTION: Make sure the fuel lines are connected to the correct fuel line connector on the

fuel filter. Note the orientation of the fuel filter alignment mark before removing it from the fuel

filter retaining bracket. Failure to follow this instruction may result in damage to the vehicle.





  CAUTION: Always carry out the cleaning process before carrying out any repairs to the fuel

injection system components. Failure to follow this instruction may result in damage to the

vehicle.







1 . To install, reverse the removal procedure.





Tighten to 7 Nm.











2 . Bleed the low-pressure fuel system.

For additional information, refer to







www.
