25.  NOTE:





Vehicles without supercharger shown, vehicles with supercharger similar.





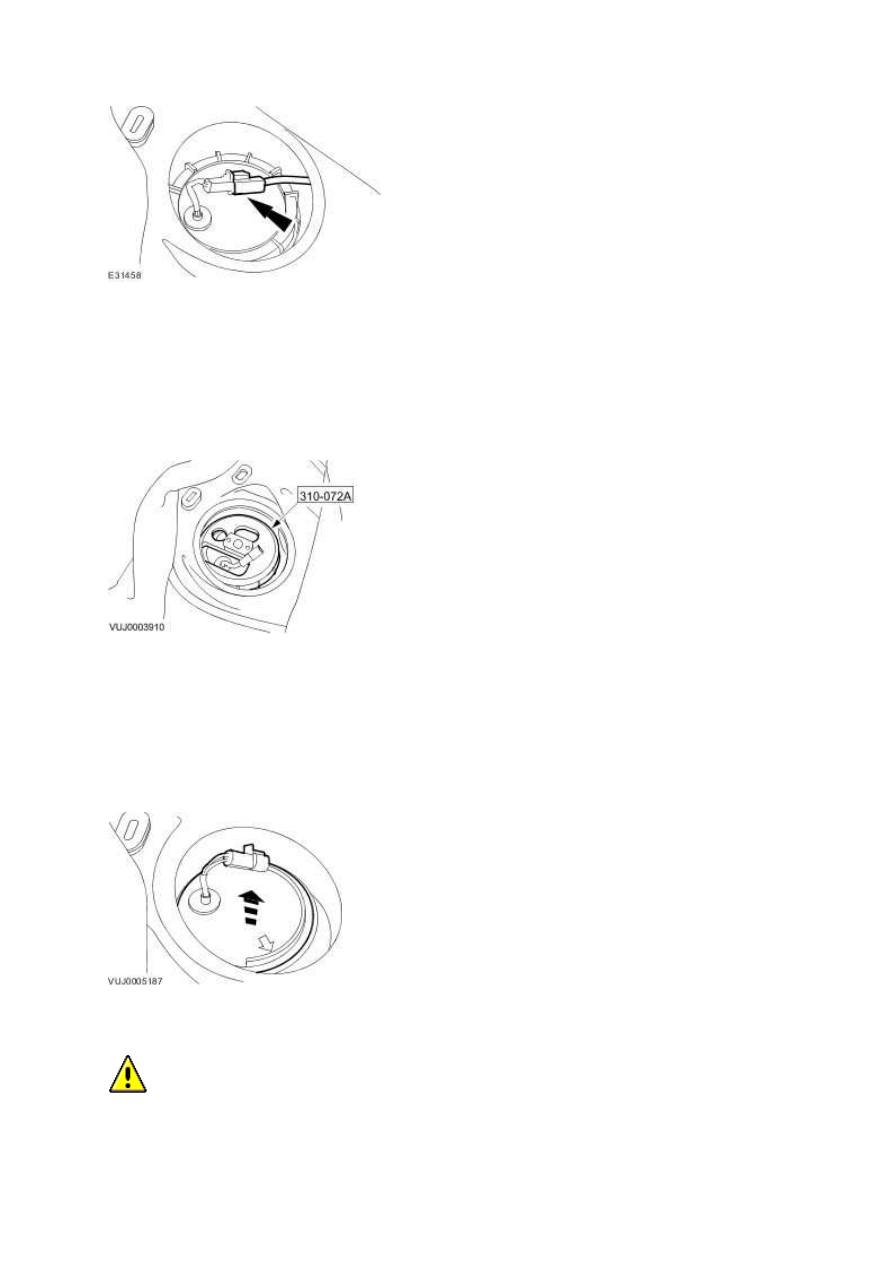

Using the special tool, remove the fuel transfer pump locking ring.







26.  NOTE:





Vehicles without supercharger shown, vehicles with supercharger similar.





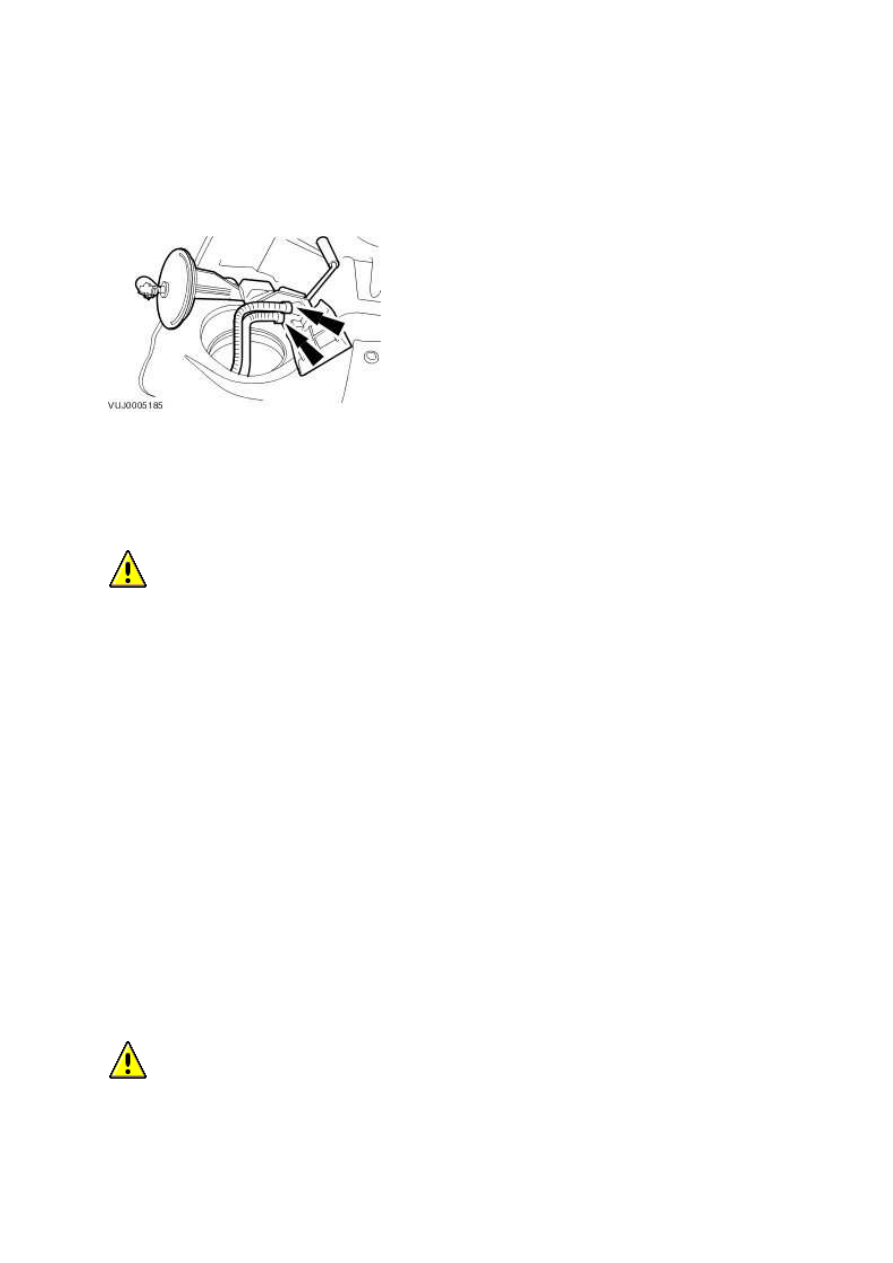

Detach and reposition the upper part of the fuel transfer pump.







27.

  CAUTION: Make sure no damage occurs to the fuel level float.





Remove the fuel transfer pump.





•

  Disconnect the fuel cross over lines.







28.  Remove and discard the fuel transfer pump O-ring seal.





29.

  CAUTION: Make sure no damage occurs to the fuel level float.





Remove the fuel pump module.





•

  Remove and discard the fuel pump module O-ring seal.





30.  Using the fuel pump module hole in the fuel tank to gain access to the fuel, remove the fuel from

the fuel tank using the fuel tank draining equipment. Follow the manufacturers operating

instructions.





31.  Using the fuel transfer pump hole in the fuel tank to gain access to the fuel, remove the fuel

from the fuel tank using the fuel tank draining equipment. Follow the manufacturers operating

instructions.





32.

  CAUTION: On vehicles with supercharger make sure the arrow on the fuel pump module

and the 'SC' marker on the fuel tank are aligned.





www.

  CAUTION: On vehicles without supercharger make sure the arrow on the fuel pump module

and the 'NA' marker on the fuel tank are aligned.





  CAUTION: On vehicles without supercharger make sure the arrow on the fuel transfer

module and the 'NA' marker on the fuel tank are aligned.





  CAUTION: Make sure no damage occurs to the fuel level floats.





NOTE:





Install a new O-ring seal to the fuel pump module flange.





NOTE:





Take care not to stretch the O-ring seal.





Install the fuel pump module.





•

  For vehicles without supercharger feed the fuel cross-over lines through the fuel pump module

hole and across the front of the fuel tank saddle.









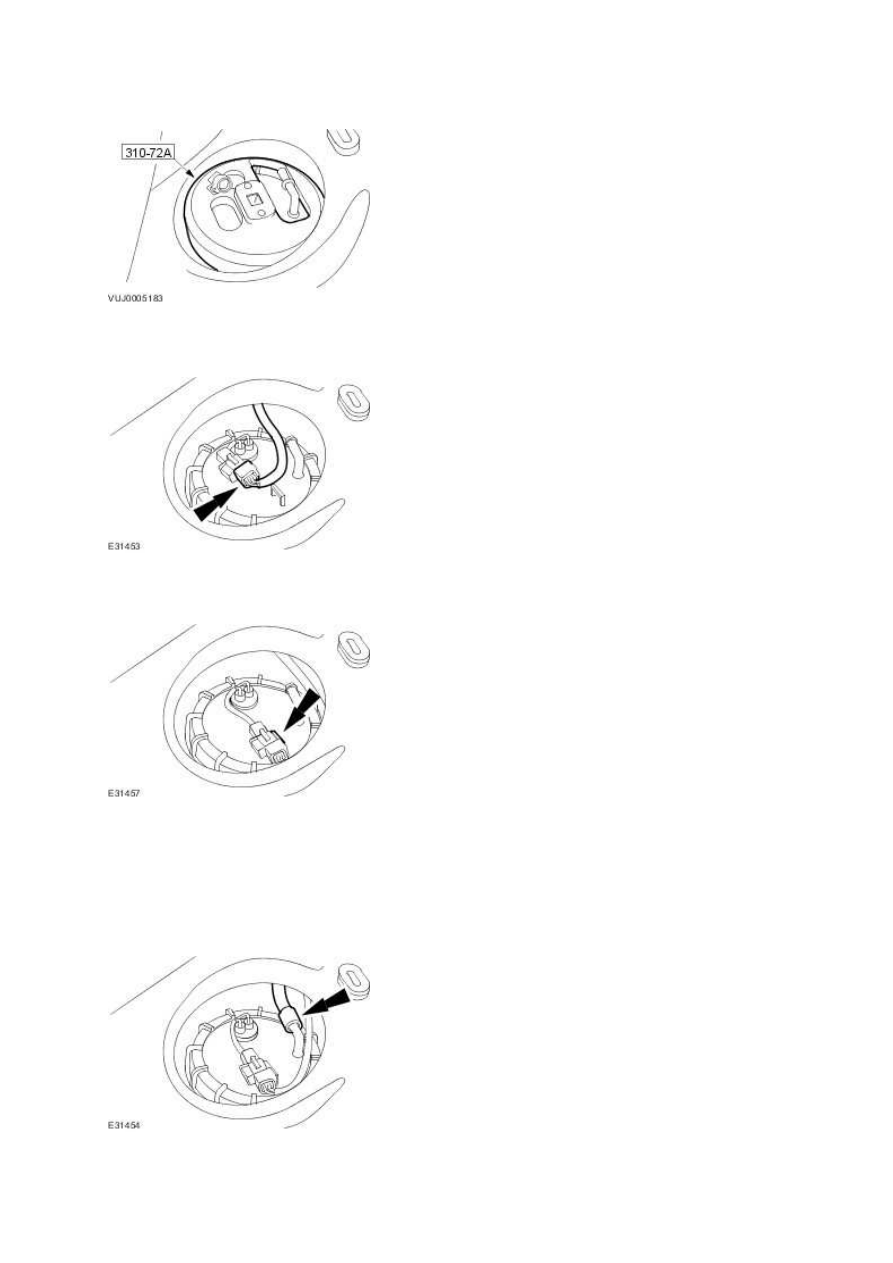

33.  Using the special tool, install the fuel pump module locking ring.





•

  Tighten to 70 Nm.







34.  Connect the fuel pump module electrical connector.







35.  Attach the fuel pump module electrical connector to the retaining bracket.







36.  Connect the fuel pump module quick release coupling.





•

  Make sure the quick release coupling has latched onto the fuel pump module fuel pipe by

pulling the pipe after the connection has been made.
