2.  NOTE:


When relieving the fuel system pressure, catch any displaced fuel in a suitable container.


Relieve the fuel system pressure.



•

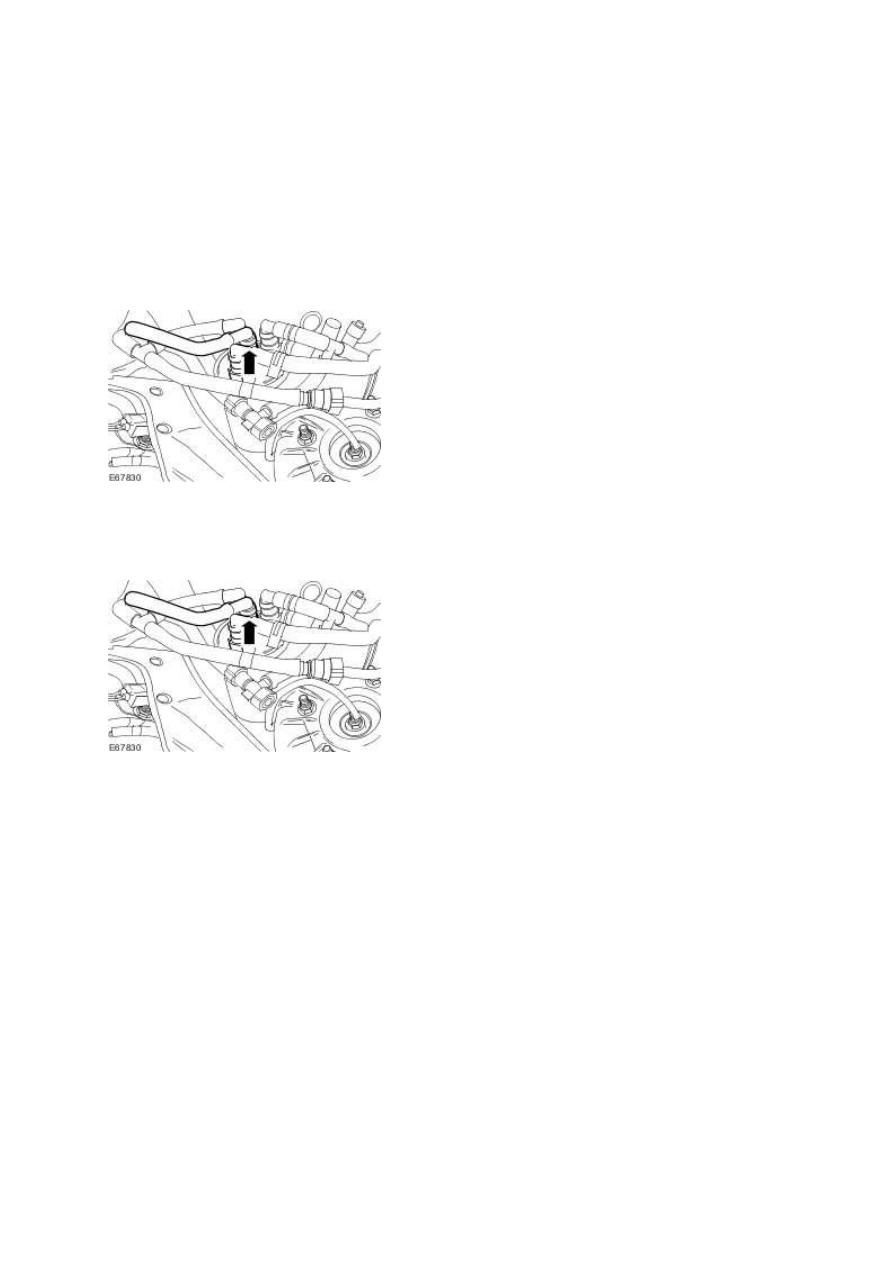

  Disconnect the fuel filter to fuel pump supply line from the fuel filter.

Quick Release Coupling - Push Connect






3.  Connect the fuel filter to fuel pump supply line to the fuel filter.
Quick Release Coupling - Push Connect





4.  Connect the battery ground cable.
Battery Connect (86.15.15)







Fuel Tank Draining - VIN Range: G00442-
>G45703

Special Service Tools





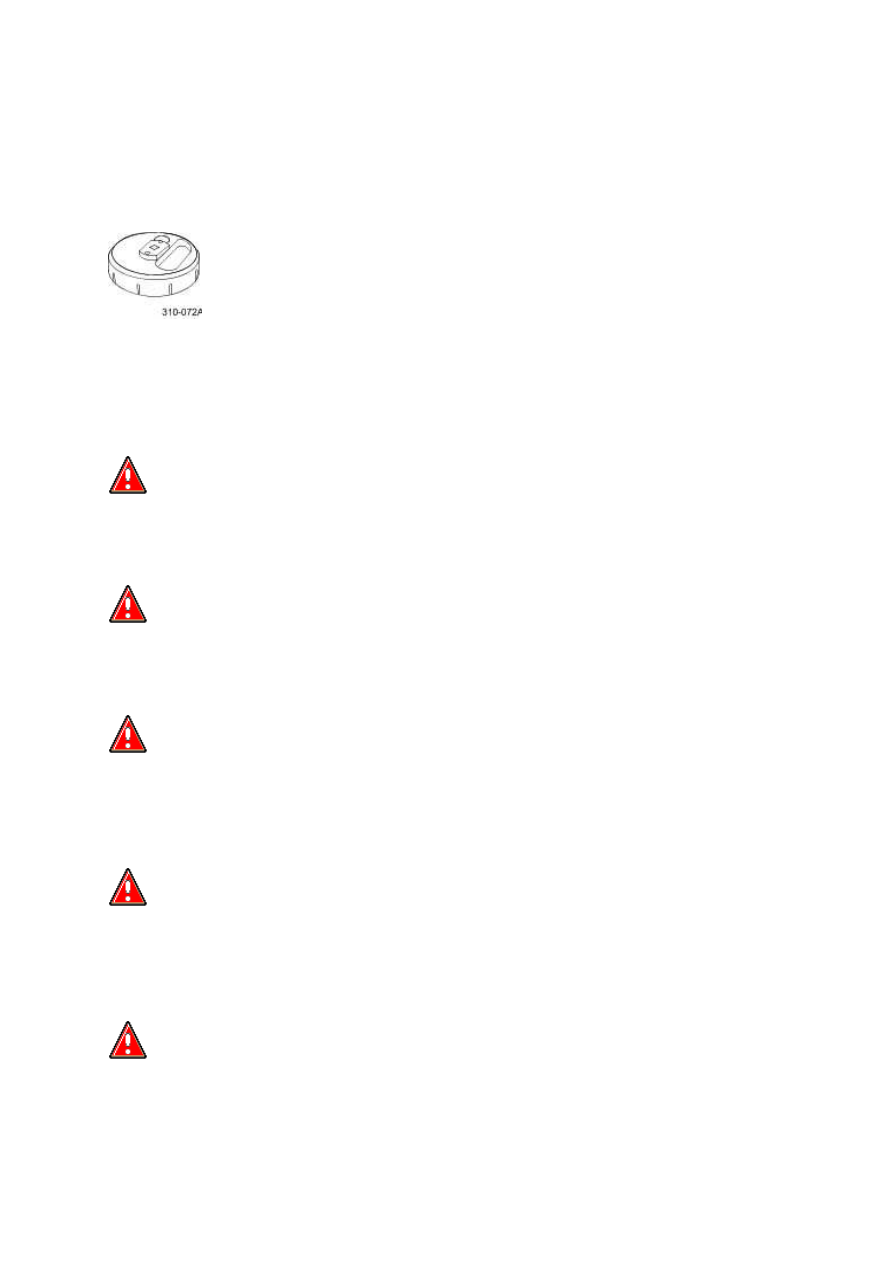

Remover/Installer, Fuel Pump Module/Fuel Transfer Pump Locking Ring

310-072A



1.

  WARNING: Place the vehicle in a well ventilated, quarantined area and arrange "No

Smoking/Petrol Fumes" signs about the vehicle.





  WARNING: Before any work is carried out on the fuel system, ground the vehicle to earth

and maintain the ground connection until the work is complete.





  WARNING: Do not smoke or carry lighted tobacco or open flame of any type when working

on or near any fuel related components. Highly flammable vapors are always present and may

ignite. Failure to follow these instructions may result in personal injury.





  WARNING: Do not carry or operate cellular phones when working on any fuel related

components. Highly flammable vapors are always present and may ignite. Failure to follow these

instructions may result in personal injury.





  WARNING: The fuel system remains pressurized for a long time after the ignition is switched

off. The fuel pressure must be relieved before attempting any repairs. Failure to follow these

instructions may result in personal injury.





www.

  WARNING: After carrying out repairs, the fuel system must be checked visually for leaks.

Failure to follow these instructions may result in personal injury.





  WARNING: This procedure involves fuel handling. Be prepared for fuel spillage at all times

and always observe fuel handling precautions. Failure to follow these instructions may result in

personal injury.





  WARNING: If taken internally do not induce vomiting, seek immediate medical attention.

Failure to follow these instructions may result in personal injury.





  WARNING: If fuel contacts the eyes, flush the eyes with cold water or eyewash solution and

seek medical attention.





  WARNING: Wash hands thoroughly after handling, as prolonged contact may cause

irritation. Should irritation develop, seek medical attention.





Release the pressure in the fuel system.

Fuel System Pressure Release - 4.2L NA V8 - AJV8/4.2L SC V8 - AJV8/3.0L NA V6 - AJ27/3.5L NA V8 -

AJV8 (19.50.02)





2.  Open the fuel filler flap.





3.  Disconnect the battery ground cable. <<414-01>>





4.  Detach the fuel tank filler pipe cap.





5.  Raise and support the vehicle. <<100-02>>





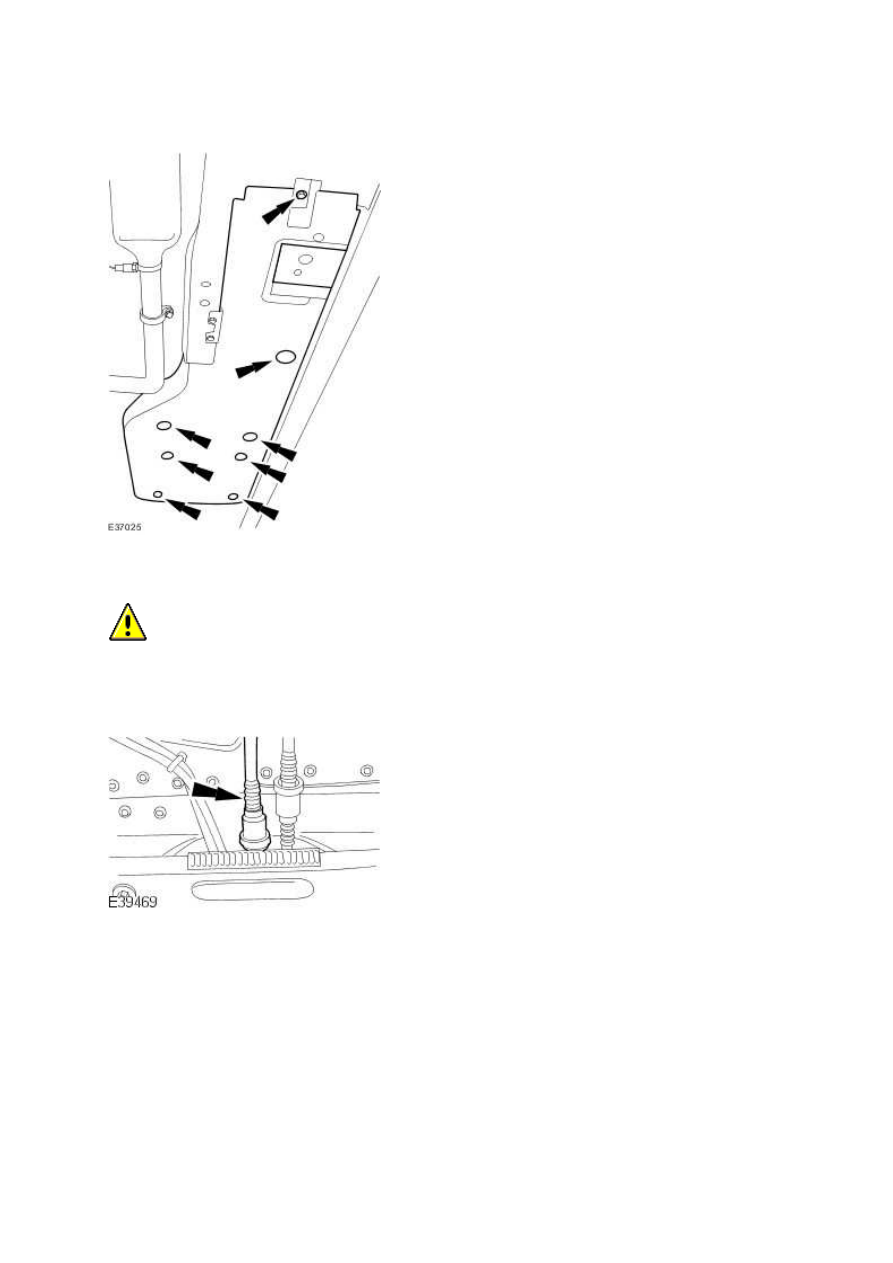

6.  Remove the left-hand under body tray.







7.

  CAUTION: Using a suitable container, catch any escaping fuel.





Disconnect the fuel feed pipe.







8.  Using a suitable pneumatic pump, remove the fuel from the fuel tank. Follow the manufacturers

operating instructions.





•

  Connect the pneumatic fuel draining equipment to the fuel feed pipe.





9.  Connect the fuel feed pipe.
