Jaguar XJ (X350). Manual - part 1063





Torque Converter Handles

307-139





1

.



Remove the transmission assembly.

For additional information, refer to Transmission - 3.0L NA V6 - AJ27 (44.20.01)

For additional information, refer to Transmission - 4.2L NA V8 - AJV8/4.2L SC V8 - AJV8/3.5L

NA V8 - AJV8 (44.20.01)

For additional information, refer to Transmission - 2.7L V6 - TdV6 (44.20.01)







2

.



  WARNING: Do not let the torque converter drop out of the transmission. Failure to

follow this instruction may result in personal injury.





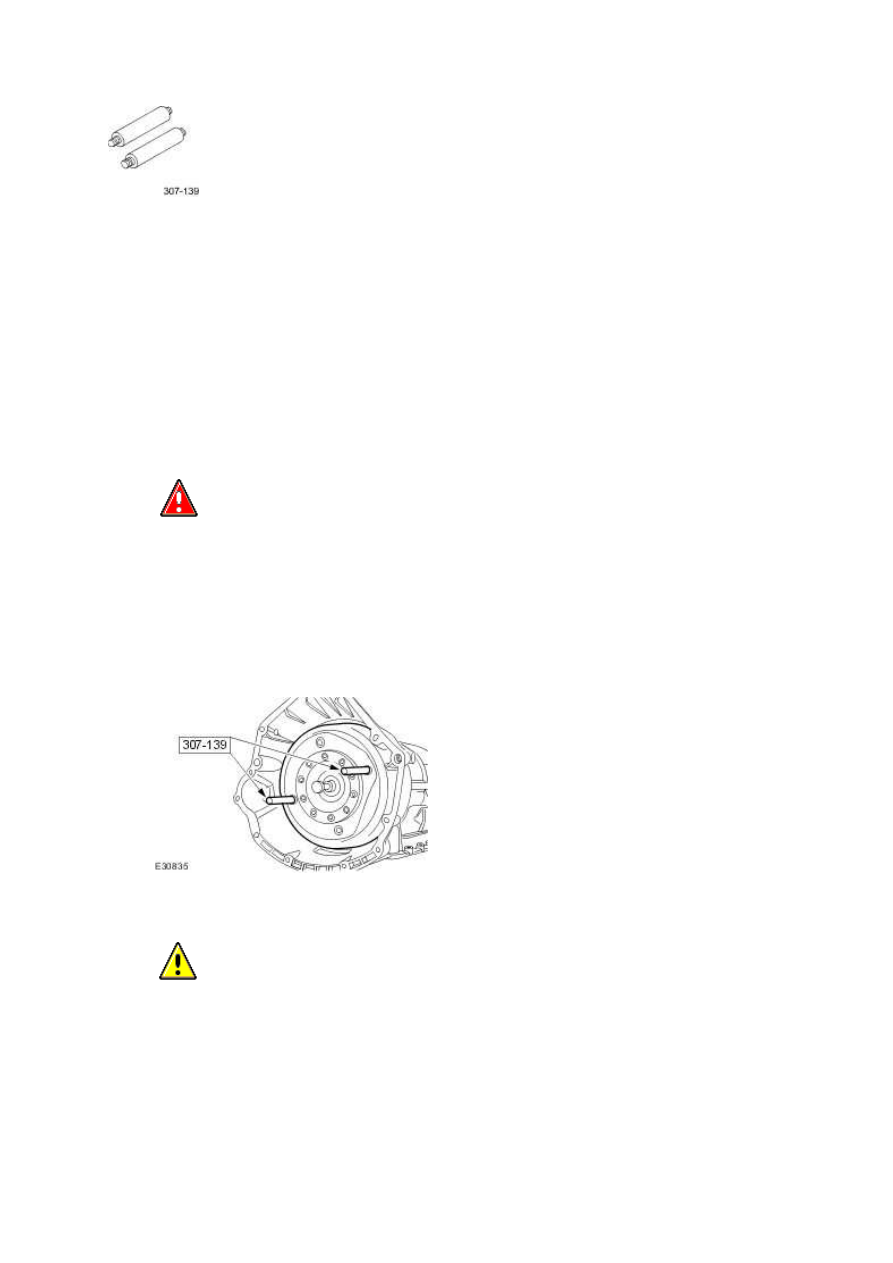

Using the special tools, remove the torque converter.





•

  Drain any remaining fluid into a suitable container.









3

.



  CAUTION: Make sure the transmission housing seal face is not damaged when

removing the torque converter seal. Failure to follow this instruction may result in damage

to the vehicle.





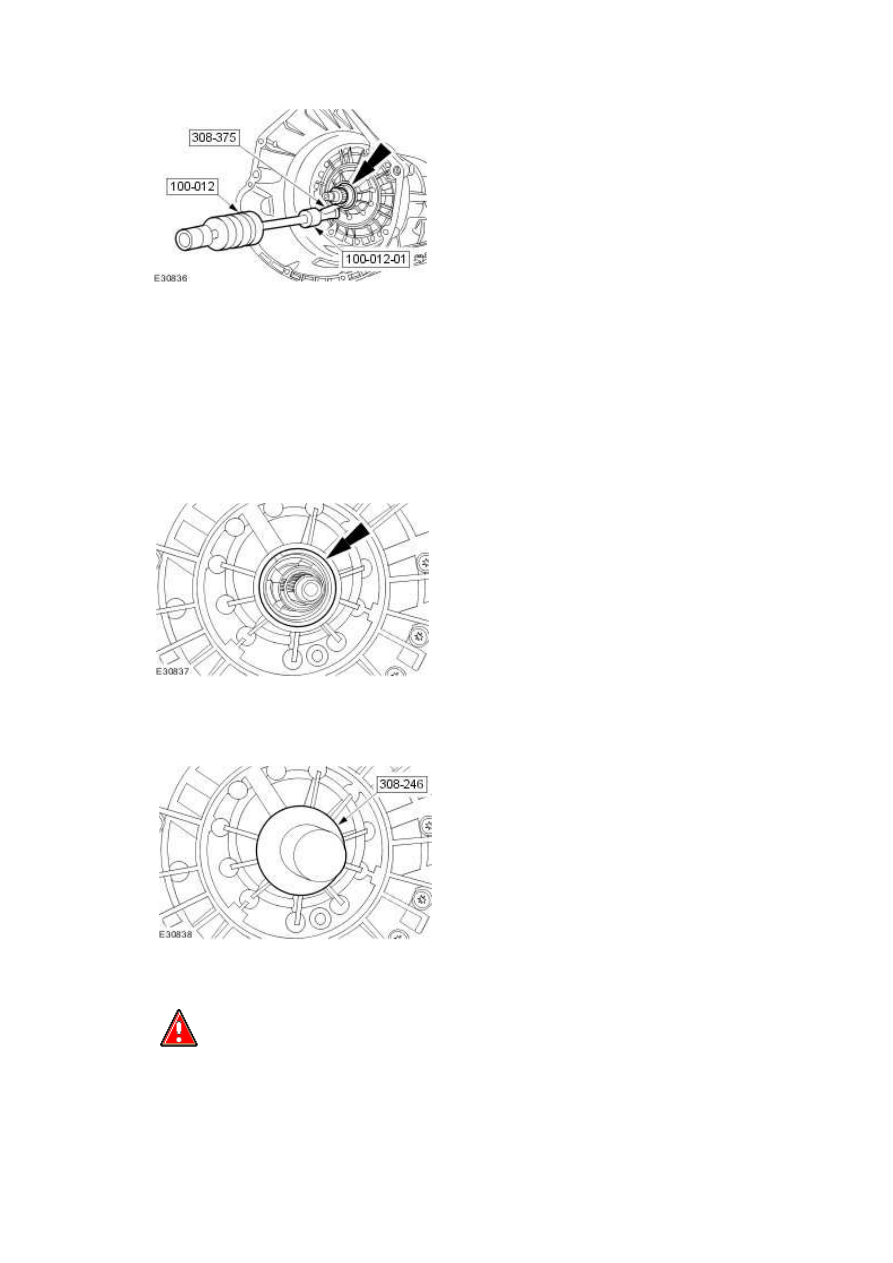

Using the special tools, remove the input shaft seal.

www.







4

.



NOTE:





Using a suitable metal surface cleaner meeting Jaguar specification. clean the seal face

on the housing before fitting the new seal.





Clean and inspect the transmission housing seal face.







5 . Using the special tool, install a new input shaft seal.







6

.



  WARNING: Do not let the torque converter drop out of the transmission. Failure to

follow this instruction may result in personal injury.





www.

NOTE:





The torque converter hub must engage fully in the oil pump drive gear.



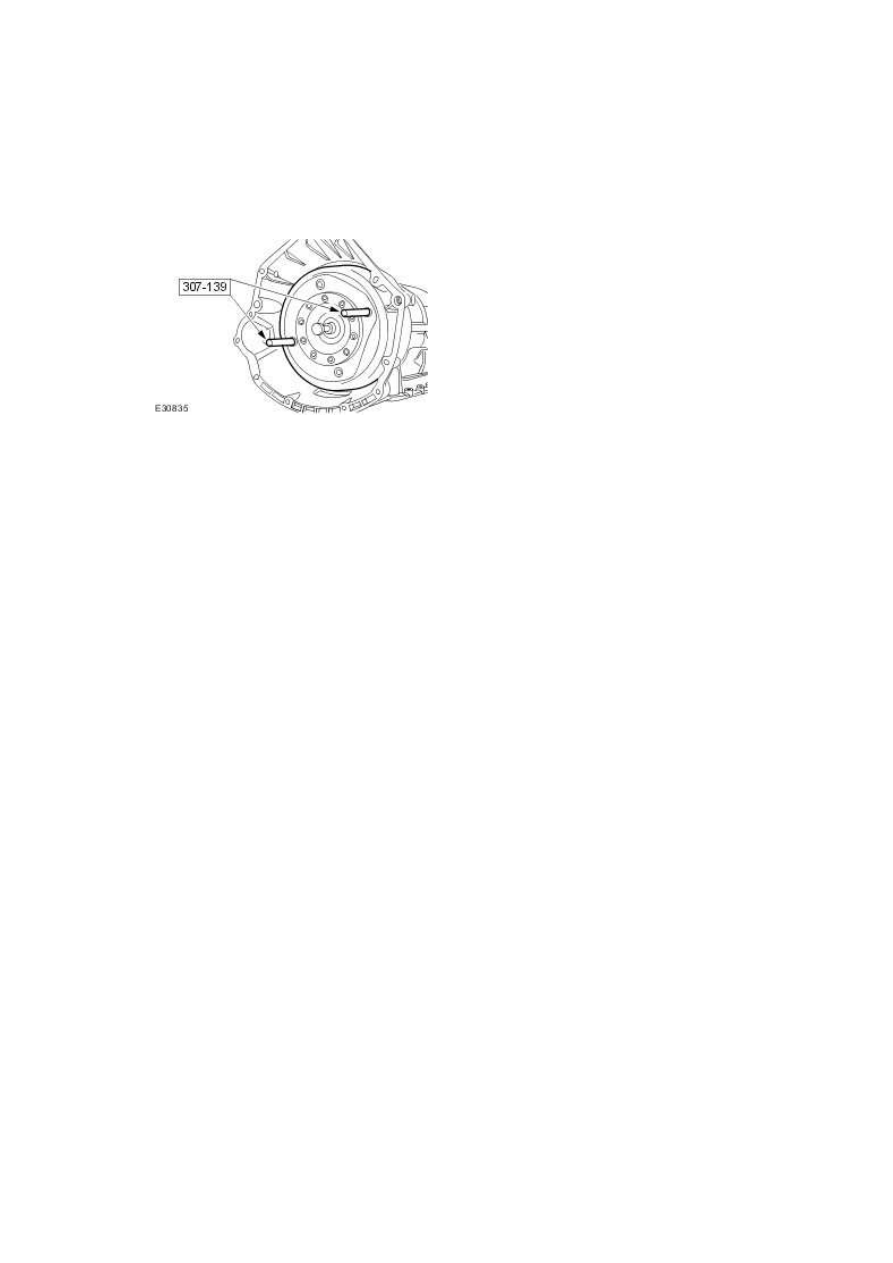

Using the special tools, install the torque converter.







7

.



Install the transmission assembly.

For additional information, refer to Transmission - 3.0L NA V6 - AJ27 (44.20.01)

For additional information, refer to Transmission - 4.2L NA V8 - AJV8/4.2L SC V8 - AJV8/3.5L

NA V8 - AJV8 (44.20.01)

For additional information, refer to Transmission - 2.7L V6 - TdV6 (44.20.01)









307-02 : Transmission/Transaxle Cooling





Specifications





Specifications

General Specifications

Item

Specification

Transmission fluid type  ATF Shell M1375.4



Torque Specifications

Description

Nm

lb-
ft

lb-
in

Transmission fluid cooler tube to transmission fluid cooler retaining bolt -
Vehicles with diesel engines

10   -

89

Transmission fluid cooler tubes to transmission fluid cooler retaining bolt -
Vehicles without diesel engines

20   15   -

Transmission fluid cooler tubes to transmission

22   16   -

Transmission fluid cooler tubes to engine oil pan

22   16   -
