Jaguar XJ (X350). Manual - part 1061

For additional information, refer to Transmission Fluid Drain and Refill (44.24.02)



Vehicles with diesel engine



4 . Install the air deflector.

For additional information, refer to Air Deflector (76.11.41)



All vehicles



5 . Lower the vehicle.





6 . Connect the battery ground cable.

For additional information, refer to Battery Connect (86.15.15)







Transmission Control Module (TCM) and
Main Control Valve Body

Removal



1 . Remove the fluid pan, gasket and filter.

For additional information, refer to Transmission Fluid Pan, Gasket and Filter (44.24.07)





2

.



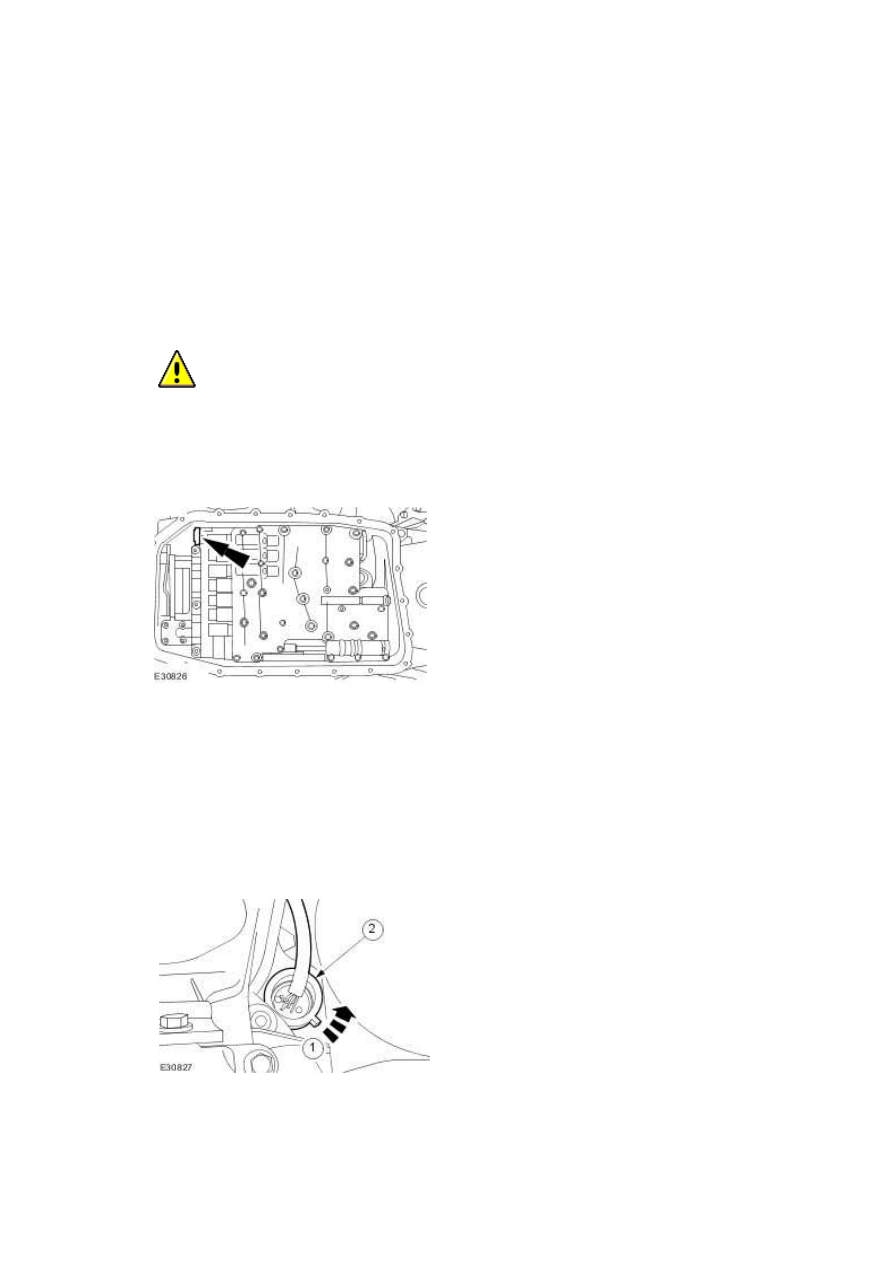

  CAUTION: Make sure the transmission control module (TCM) and main control valve

body are protected against electrostatic discharge. Failure to follow this instruction may

result in component damage.





Reposition the locking device.







3 . Disconnect the TCM and main control valve body electrical connector.



1) Reposition the electrical connector retaining ring.





2) Disconnect the electrical connector.









www.



4

.



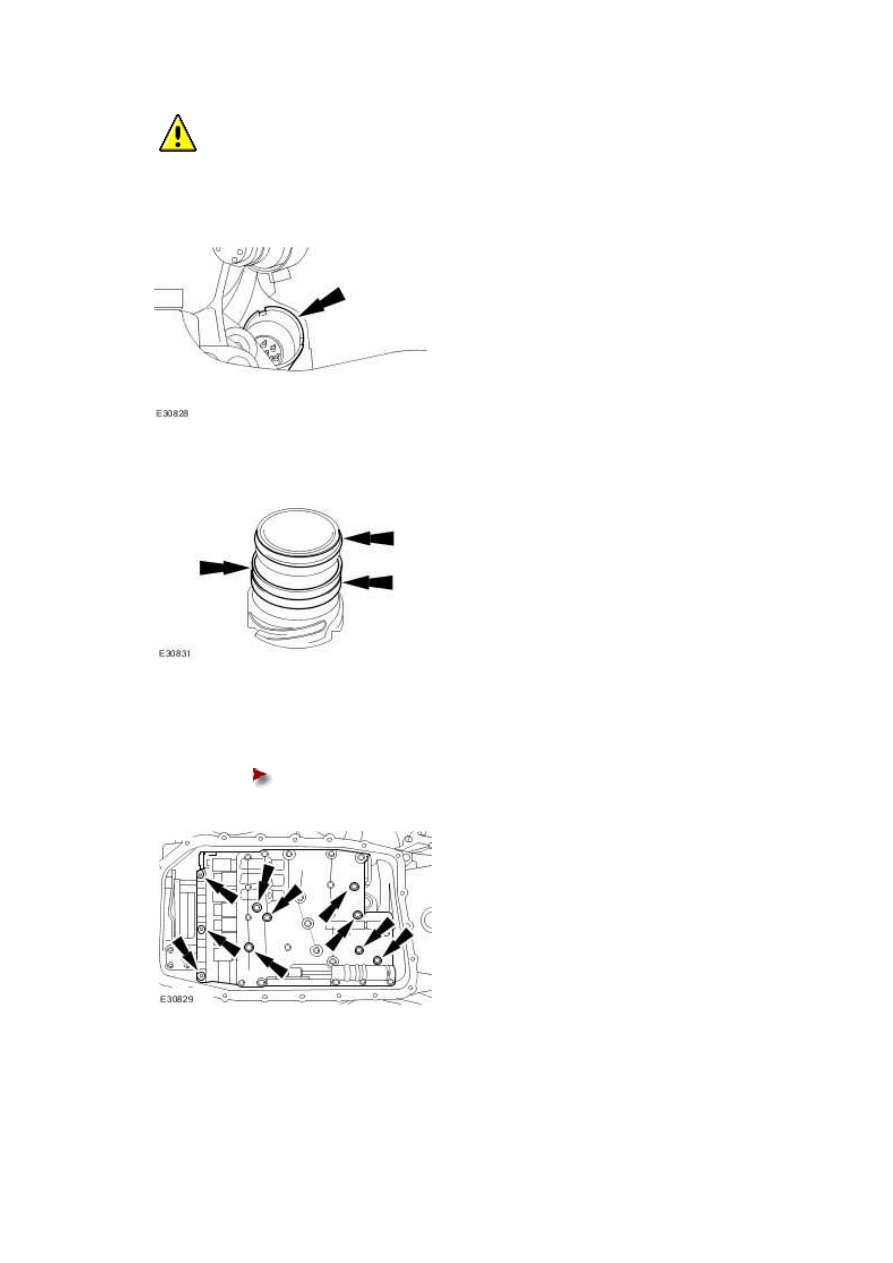

  CAUTION: Make sure all suitable safety precautions are taken to protect the TCM

and main control valve body electrical connector pins against electrostatic discharge.





Remove the sealing tube.







5 . Remove and discard the seals.







6 . Remove the TCM and main control valve body.





Remove the retaining bolts.











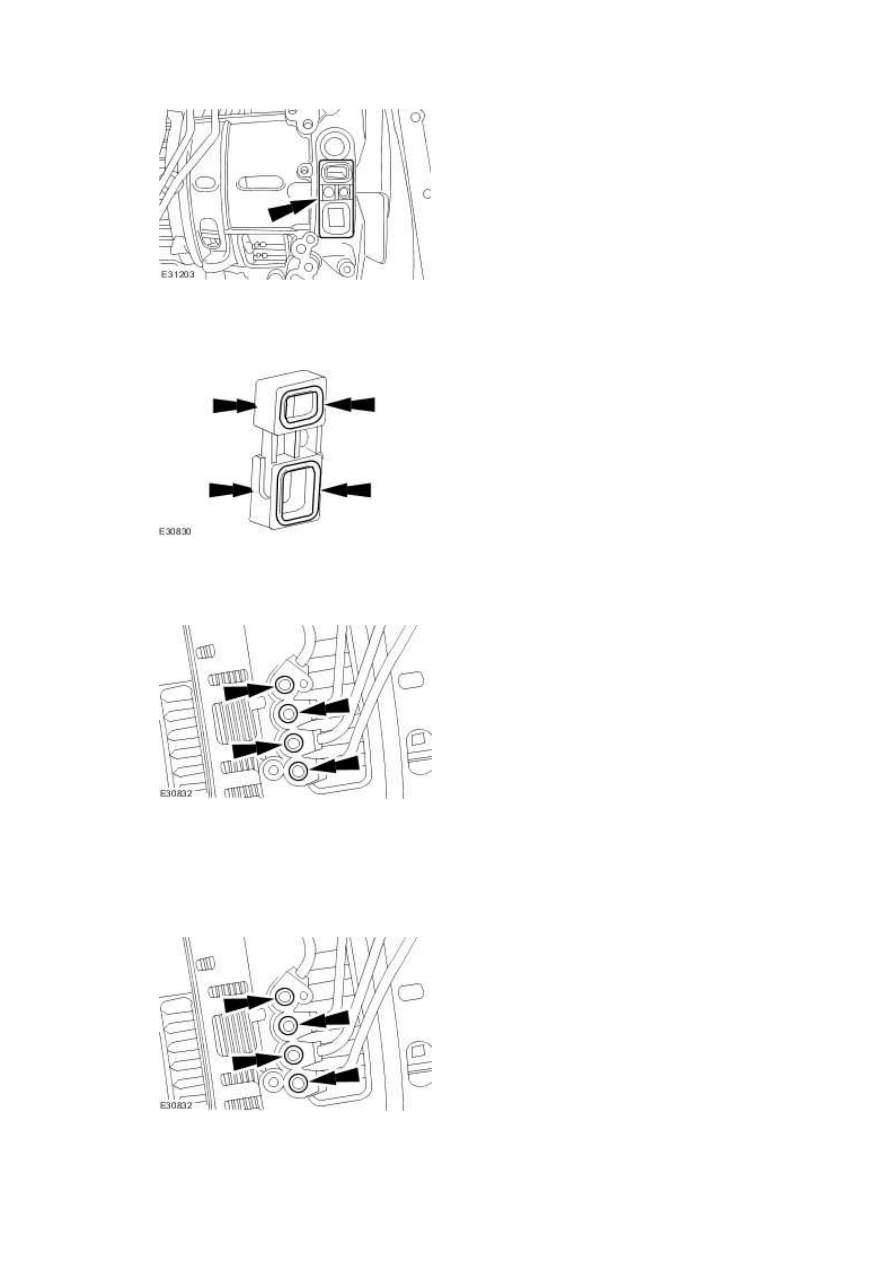

7 . Remove the TCM and main control valve body sealing block.







8 . Remove and discard the seals.







9 . Remove and discard the seals.







Installation



1 . Install the new seals.
