17 . Install the retaining bolts.





Rotate the torque converter to gain access to the remaining bolts.







Tighten to 55 Nm.











18 . Install the rubber access cover.







19

.



  CAUTION: Make sure the front of the driveshaft does not put an excessive load on

the center bearing. Failure to follow this instruction may result in damage to the vehicle.





Reposition the driveshaft.





Undo the cord.











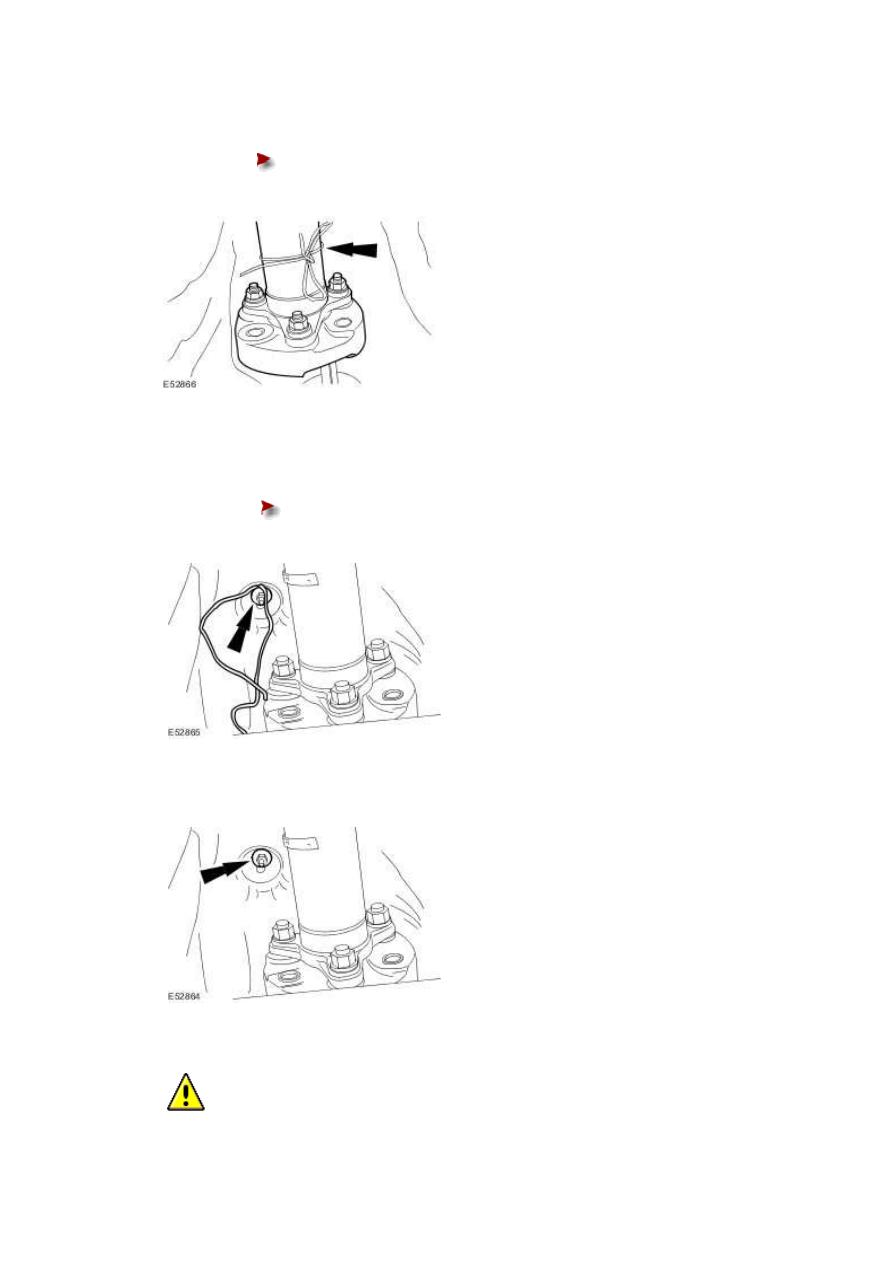

20 . Loosen the retaining nut.





Remove the cord from the heat shield retaining nut stud.











21 . Tighten the retaining nut.







22

.



  CAUTION: Make sure the front of the driveshaft does not put an excessive load on

www.

the center bearing. Failure to follow this instruction may result in damage to the vehicle.





  CAUTION: Make sure all components are installed to the position they were

removed from. Failure to follow this instruction may result in damage to the vehicle.





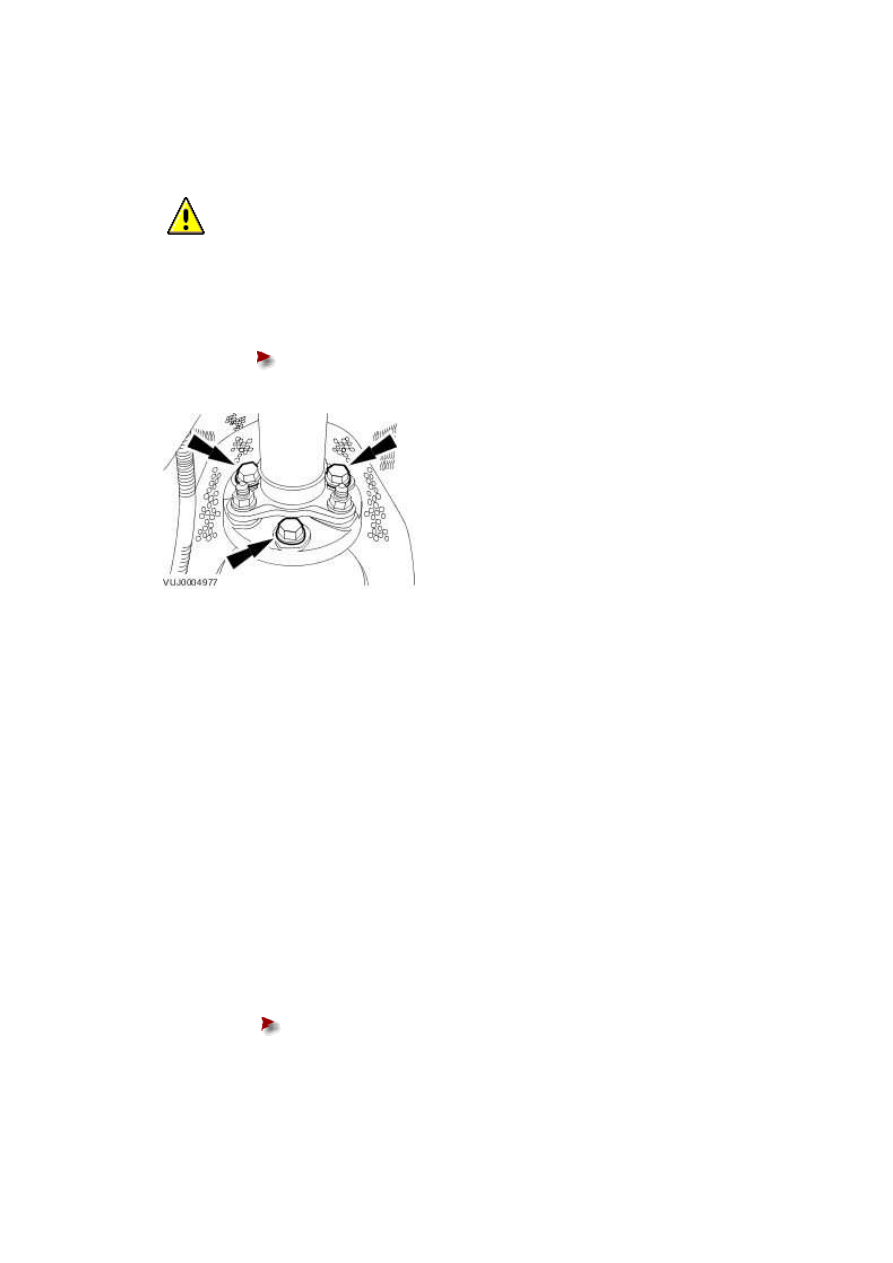

Attach the driveshaft to the automatic transmission flange.





Tighten to 88 Nm.











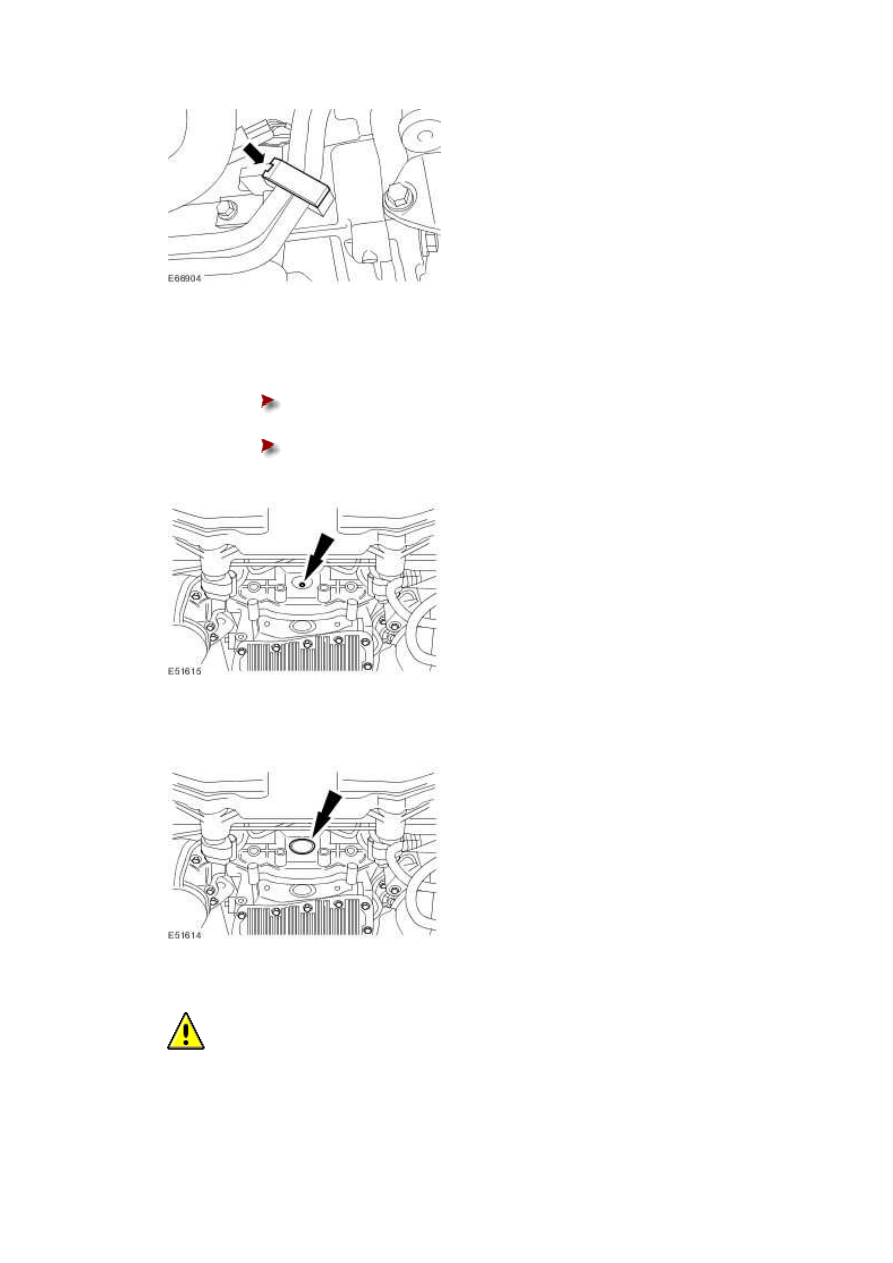

23 . Install both catalytic converters.

For additional information, refer to Catalytic Converter - 2.7L V6 - TdV6 (17.50.05)





24 . Install the diesel particulate filter.

For additional information, refer to Diesel Particulate Filter (DPF)





25 . Install the air deflector.

For additional information, refer to Air Deflector (76.11.41)





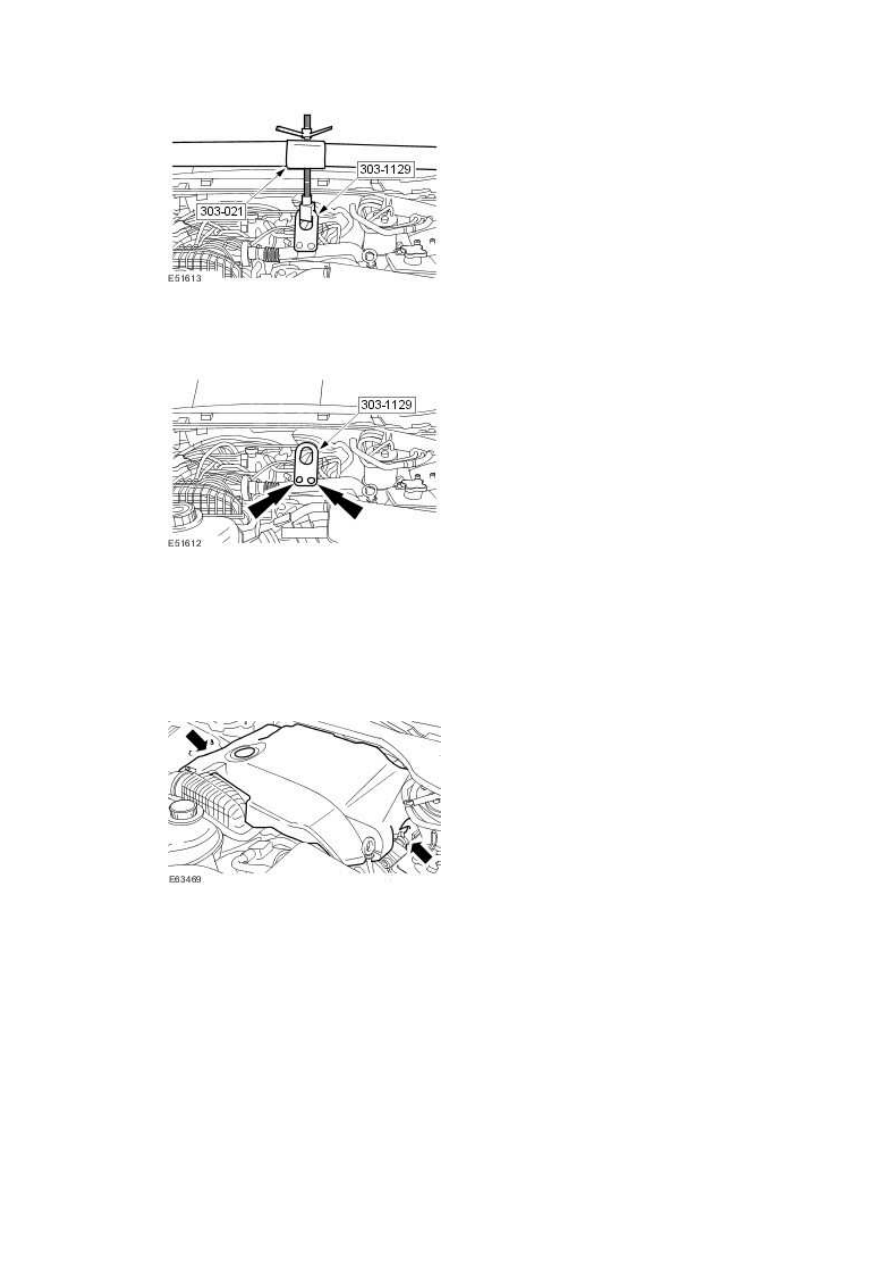

26 . Remove the special tool.





Loosen the special tool adjustment bolt.











27 . Remove the special tool.







28 . Remove the oil filler cap.





29 . Install the engine cover.







30 . Install the oil filler cap.
