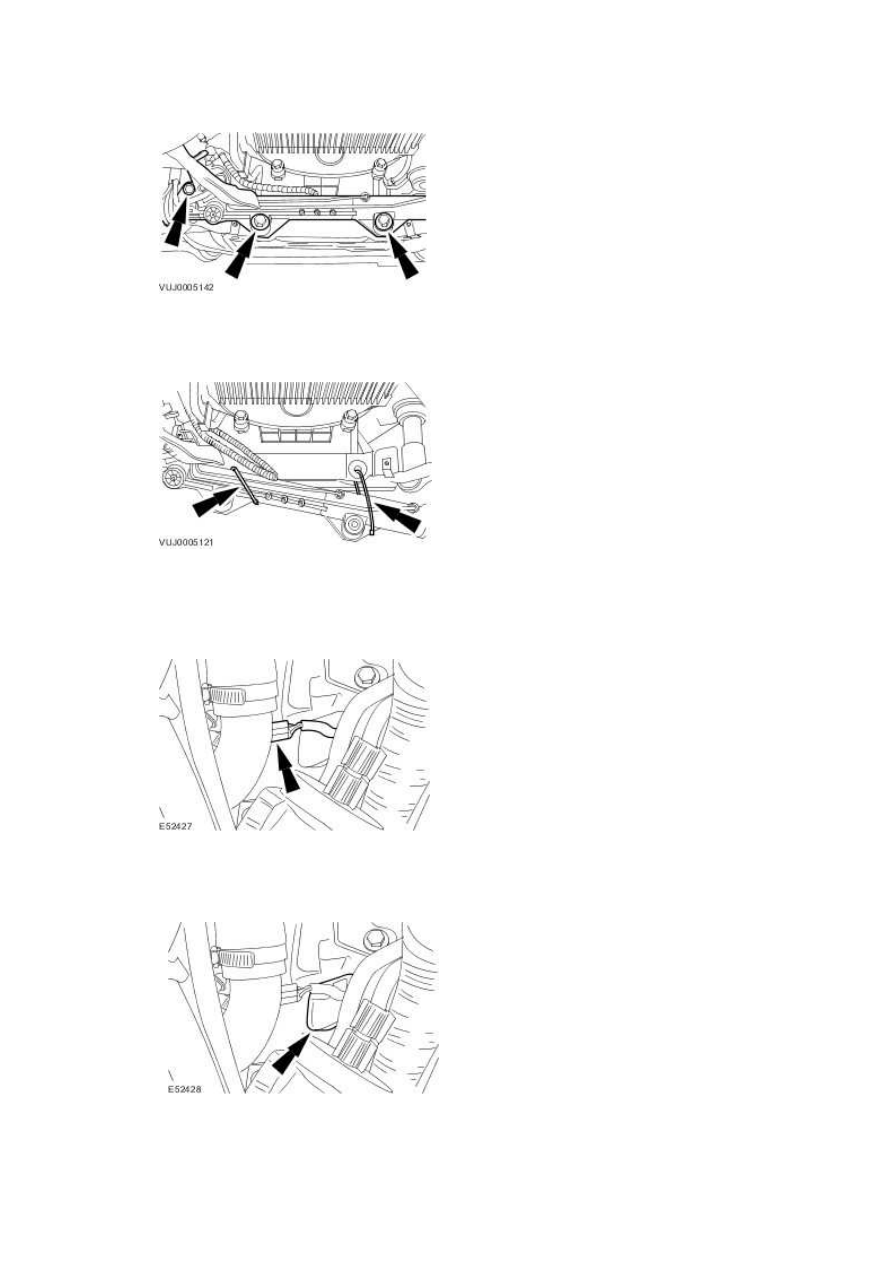

7 . Detach the steering gear.







8 . Using suitable tie straps, secure the steering gear.





All vehicles



9 . Disconnect the crankshaft position (CKP) sensor electrical connector.







10 . Remove the CKP sensor blanking cover.







11 . NOTE:





The CKP sensor retaining bolt should not be removed from the CKP sensor.

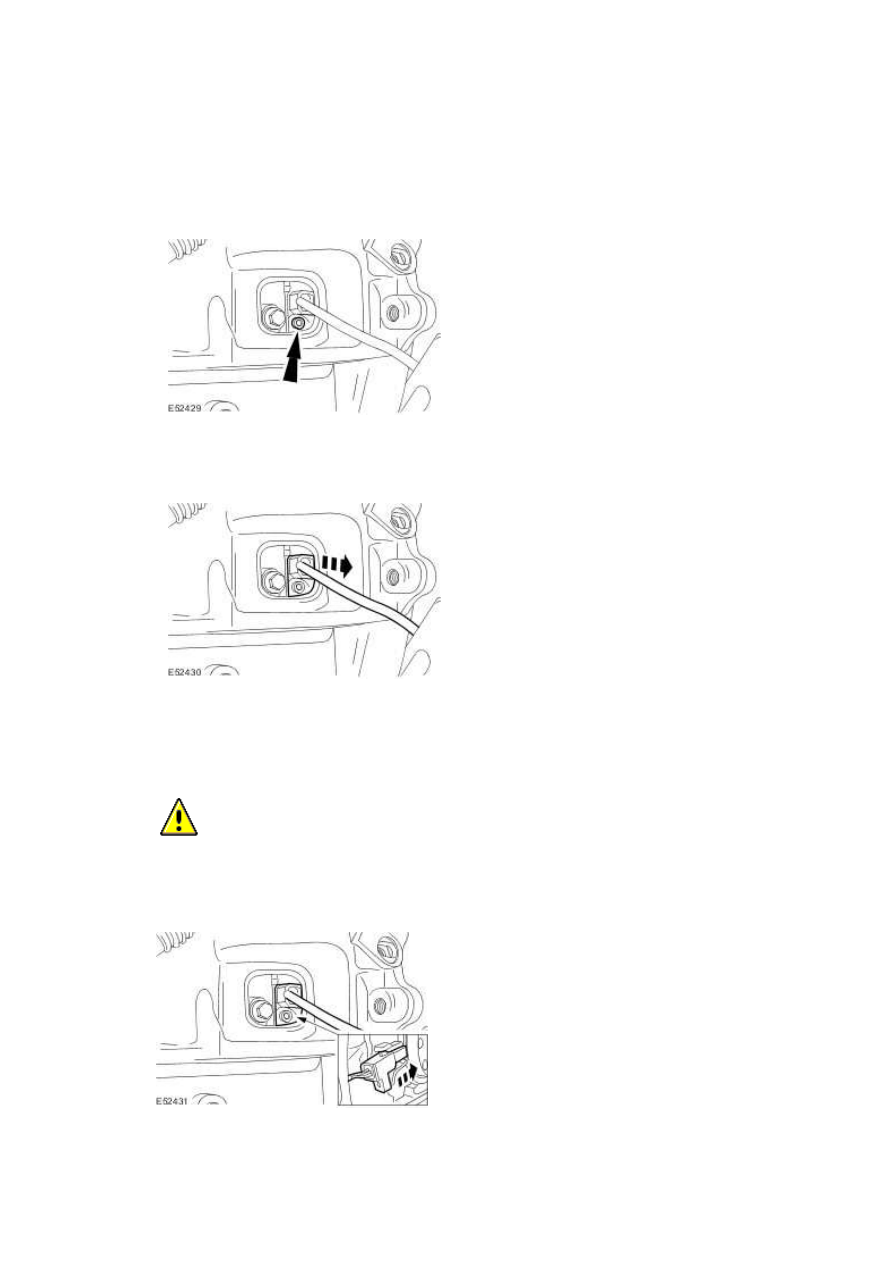

Fully loosen the CKP sensor retaining bolt.







12 . Remove the CKP sensor.







Installation



1

.



  CAUTION: Install the CKP sensor correctly into the housing. Failure to follow this

instruction may result in damage to the CKP sensor.





To install, reverse the removal procedure.





www.

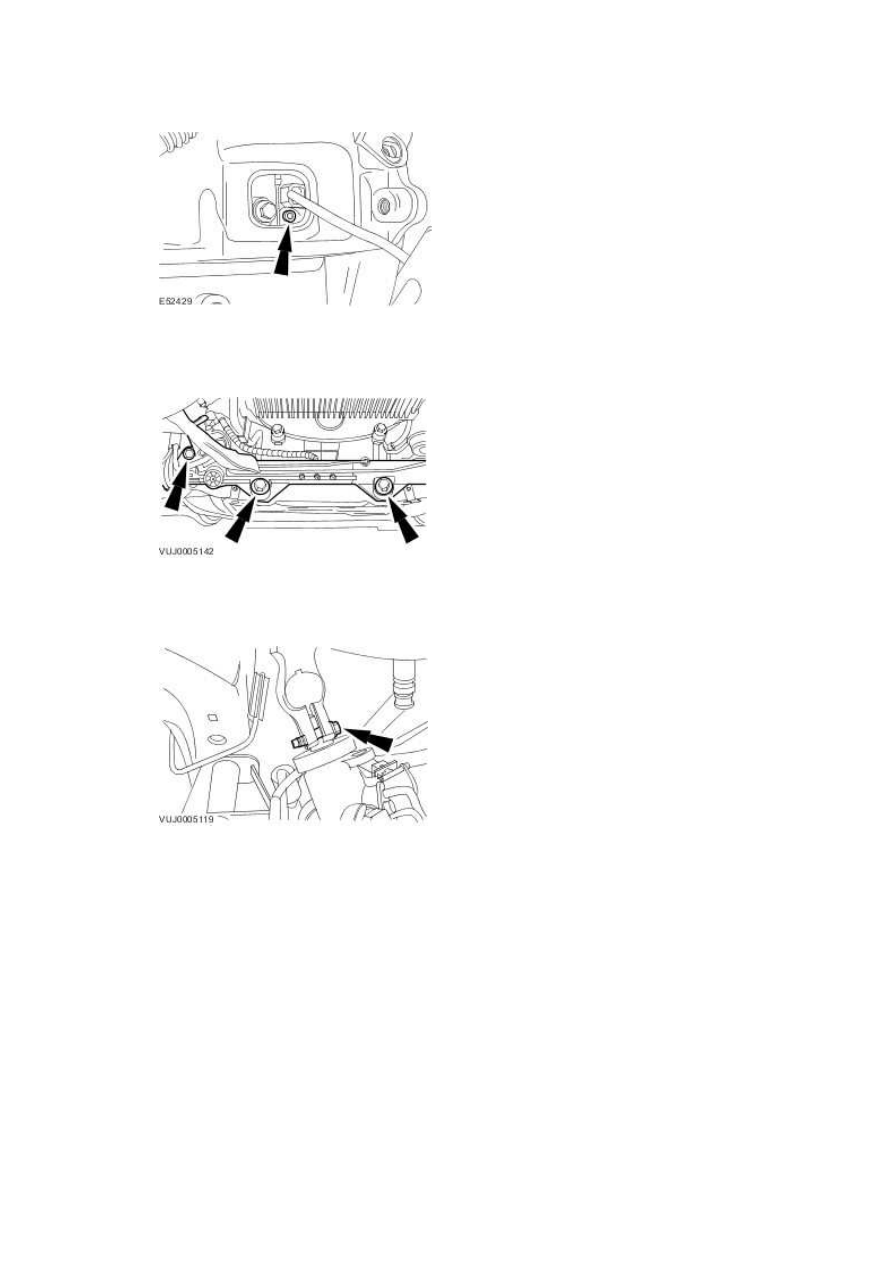

2 . Tighten to 5 Nm.







3 . Tighten to 100 Nm.







4 . Tighten to 35 Nm.

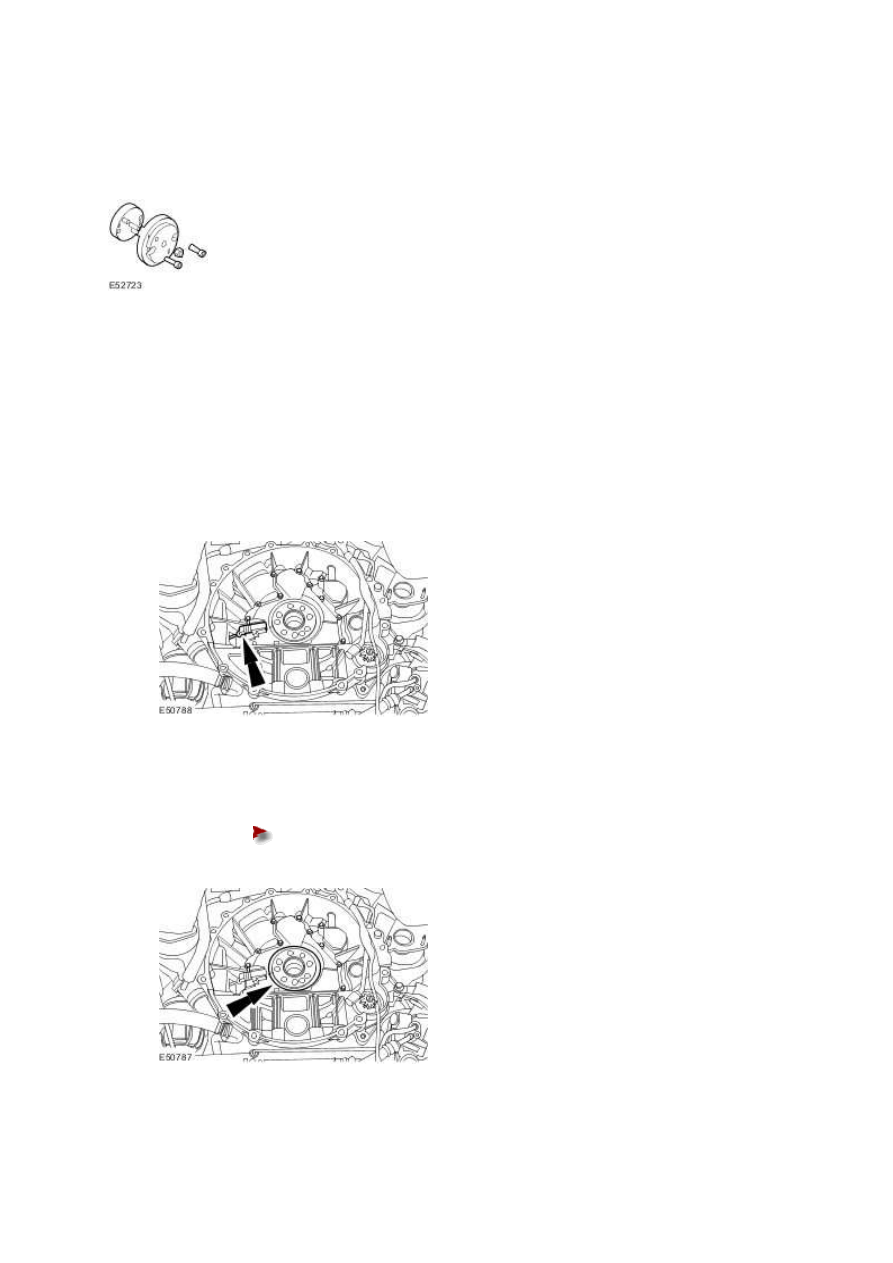

Crankshaft Position (CKP) Sensor Ring

Special Service Tools





Installer - Timing Trigger Wheel

303-1130

Removal



1 . Remove the flexplate.

For additional information, refer to Flexplate (12.53.13)





2 . Remove the crankshaft position (CKP) sensor.







3 . Remove the CKP sensor ring.





Discard the CKP ring.
