INSTALL a new TPMS control module.

Tire Pressure Monitoring System (TPMS) Module



G528618t39 : Check whether the short circuit is in the harness or the
module

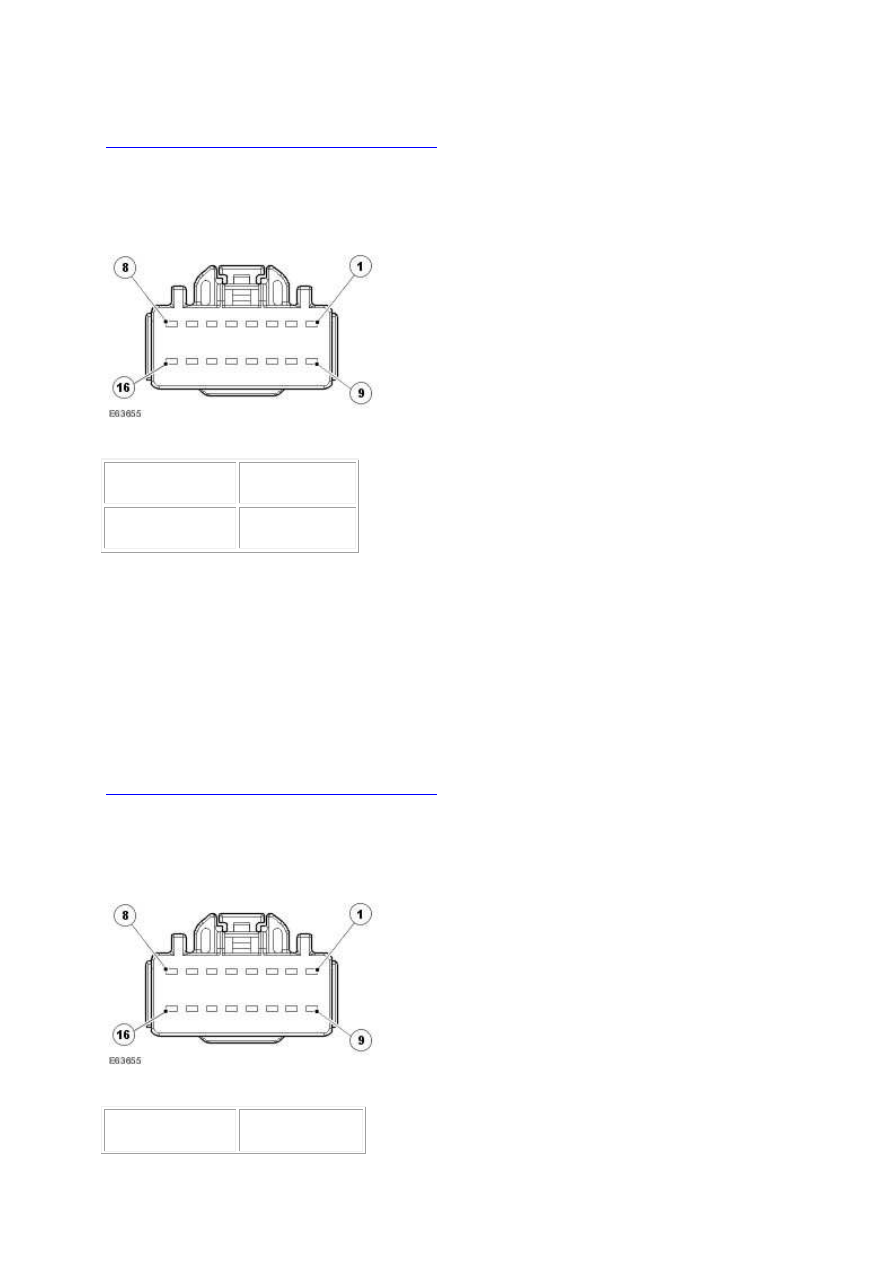

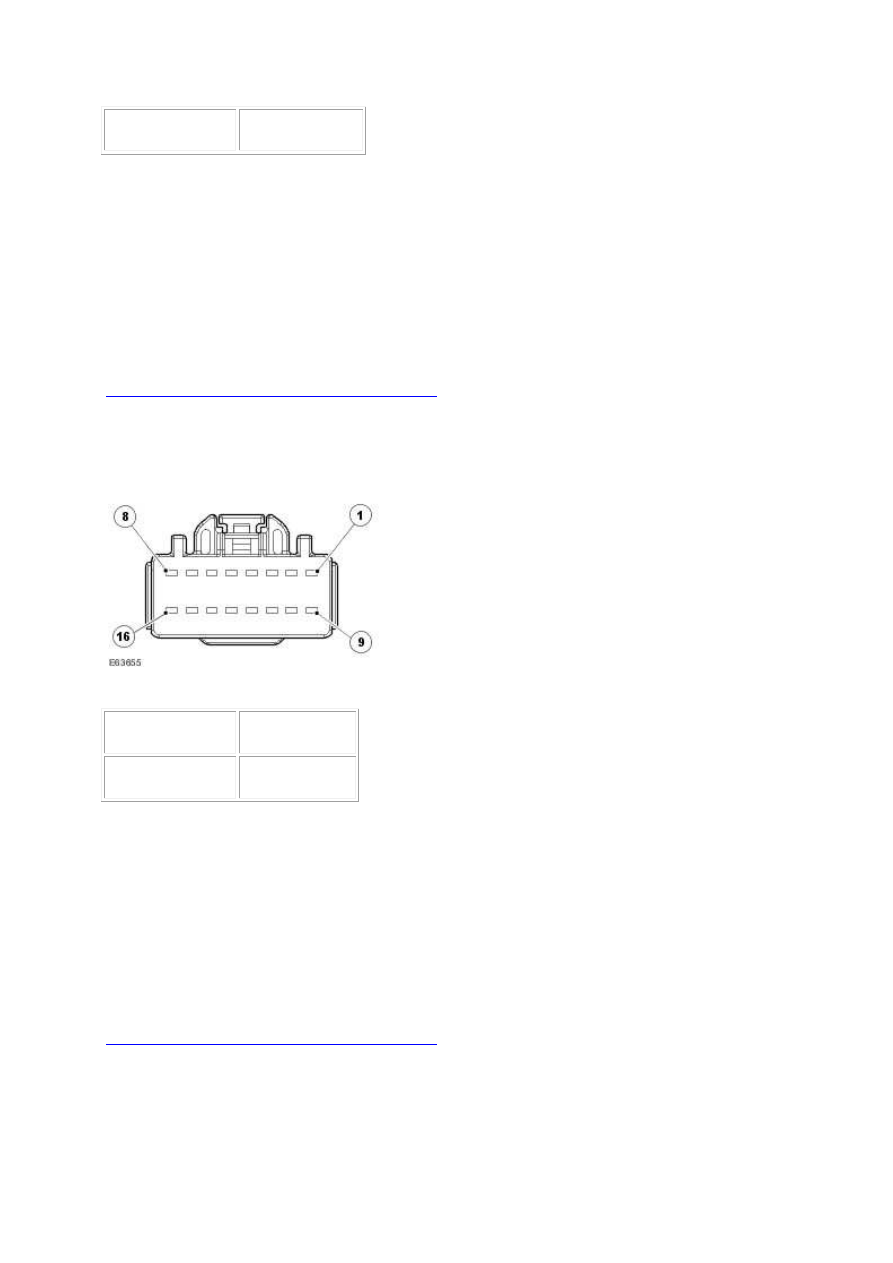

1. Disconnect the TPMS module connector, CR94. 2.



Measure the resistance between:

BR09, harness side

Battery



Pin 02, negative



Positive terminal



•



Is the resistance less than 10,000 ohms?

-> Yes

REPAIR the short circuit. This circuit contains intermediate connector, BR01. For additional

information, refer to the wiring diagram. Clear the DTC and test the system for normal operation.



-> No

INSTALL a new TPMS control module.

Tire Pressure Monitoring System (TPMS) Module



G528618t40 : Check whether the short circuit is in the harness or the
module

1. Disconnect the TPMS module connector, CR94. 2.



Measure the resistance between:

BR09, harness side

Battery



Pin 01, positive



Negative terminal



•



Is the resistance less than 10,000 ohms?

-> Yes

REPAIR the short circuit. This circuit contains intermediate connector, BR01. For additional

information, refer to the wiring diagram. Clear the DTC and test the system for normal operation.



-> No

INSTALL a new TPMS control module.

Tire Pressure Monitoring System (TPMS) Module



G528618t41 : Check whether the short circuit is in the harness or the
module

1. Disconnect the TPMS module connector, CR94. 2.



Measure the resistance between:

BR09, harness side

Battery



Pin 01, positive



Positive terminal



•



Is the resistance less than 10,000 ohms?

-> Yes

REPAIR the short circuit. This circuit contains intermediate connector, BR01. For additional

information, refer to the wiring diagram. Clear the DTC and test the system for normal operation.



-> No

INSTALL a new TPMS control module.

Tire Pressure Monitoring System (TPMS) Module



G528618t42 : Check whether the short circuit is in the harness or the
module

1. Measure the resistance between:

www.

CR94, harness side  BR09, harness side

Pin 08, negative



Pin 02, negative





•



Is the resistance greater than 5 ohms?

-> Yes

REPAIR the high resistance circuit. This circuit contains intermediate connector, BR01. For additional

information, refer to the wiring diagram. Clear the DTC and test the system for normal operation.



-> No

GO to Pinpoint Test

G528618t43

.



G528618t43 : Check whether the short circuit is in the harness or the
module

1. Measure the resistance between:

CR94, harness side  BR09, harness side

Pin 07, positive



Pin 01, positive





•



Is the resistance greater than 5 ohms?

-> Yes

REPAIR the high resistance circuit. This circuit contains intermediate connector, BR001. For additional

information, refer to the wiring diagram. Clear the DTC and test the system for normal operation.



-> No

INSTALL a new rear right hand low-frequency antenna.

Tire Pressure Monitoring System (TPMS) Rear Antenna







Removal and installation





Tire Low Pressure Sensor

Removal

NOTE:





It is strongly recommended that a new tire low pressure sensor O-ring seal, washer, nut, valve

core and cap are installed each time a tire is removed and installed. The O-ring seal, washer, nut,

valve core and cap must be replaced if the tire low pressure sensor is removed. Removal of the

tire low pressure sensor retaining nut must be regarded as tire low pressure sensor removal. The

tire low pressure sensor valve cap must always be in place except when inflating, releasing

pressure or checking pressure.







1 . Remove the wheel and tire.

For additional information, refer to

Wheel and Tire (74.20.05)







2

.



  CAUTION: Make sure the tire bead is broken from the wheel rim 180 degrees from

the tire low pressure sensor. Failure to follow this instruction may result in damage to the

tire low pressure sensor.





Remove the tire.

For additional information, refer to

Wheels and Tires - VIN Range: G45704->H18679









3

.



  CAUTION: Make sure you do not push on the tire low pressure sensor valve. Failure

to follow this instruction may result in damage to the valve.





Remove the tire low pressure sensor.





Remove and discard the tire low pressure sensor retaining nut, valve core,

valve cap, O-ring seal and washer.
