Jaguar XJ (X350). Manual - part 100

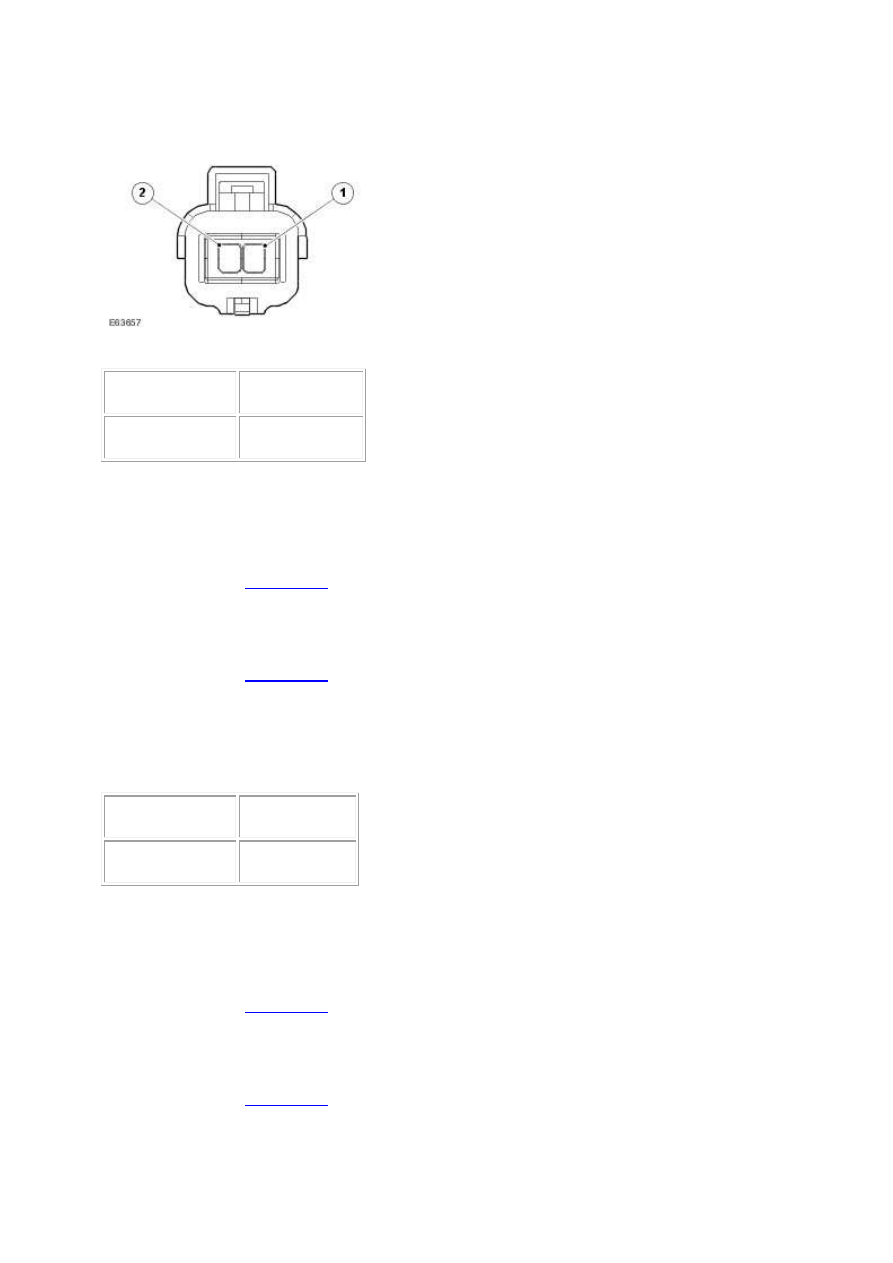

G528618t18 : Check the antenna negative circuit for short circuit to ground

1. Key off. 2. Disconnect the left hand rear low-frequency antenna electrical connector, BR08. 3.



Measure the resistance between:

BR08, harness side

Battery



Pin 02, negative



Negative terminal



•



Is the resistance less than 10,000 ohms?

-> Yes

GO to Pinpoint Test

G528618t22

.





-> No

GO to Pinpoint Test

G528618t19

.



G528618t19 : Check the antenna negative circuit for short circuit to power

1. Measure the resistance between:

BR08, harness side

Battery



Pin 02, negative



Positive terminal



•



Is the resistance less than 10,000 ohms?

-> Yes

GO to Pinpoint Test

G528618t23

.





-> No

GO to Pinpoint Test

G528618t20

.



G528618t20 : Check the antenna positive circuit for short circuit to ground

1. Measure the resistance between:

BR08, harness side

Battery



Pin 01, positive



Negative terminal



•



Is the resistance less than 10,000 ohms?

-> Yes

GO to Pinpoint Test

G528618t24

.





-> No

GO to Pinpoint Test

G528618t21

.



G528618t21 : Check the antenna positive circuit for short circuit to power

1. Measure the resistance between:

BR08, harness side

Battery



Pin 01, positive



Positive terminal



•



Is the resistance less than 10,000 ohms?

-> Yes

GO to Pinpoint Test

G528618t25

.





-> No

GO to Pinpoint Test

G528618t26

.



www.

G528618t22 : Check whether the short circuit is in the harness or the
module

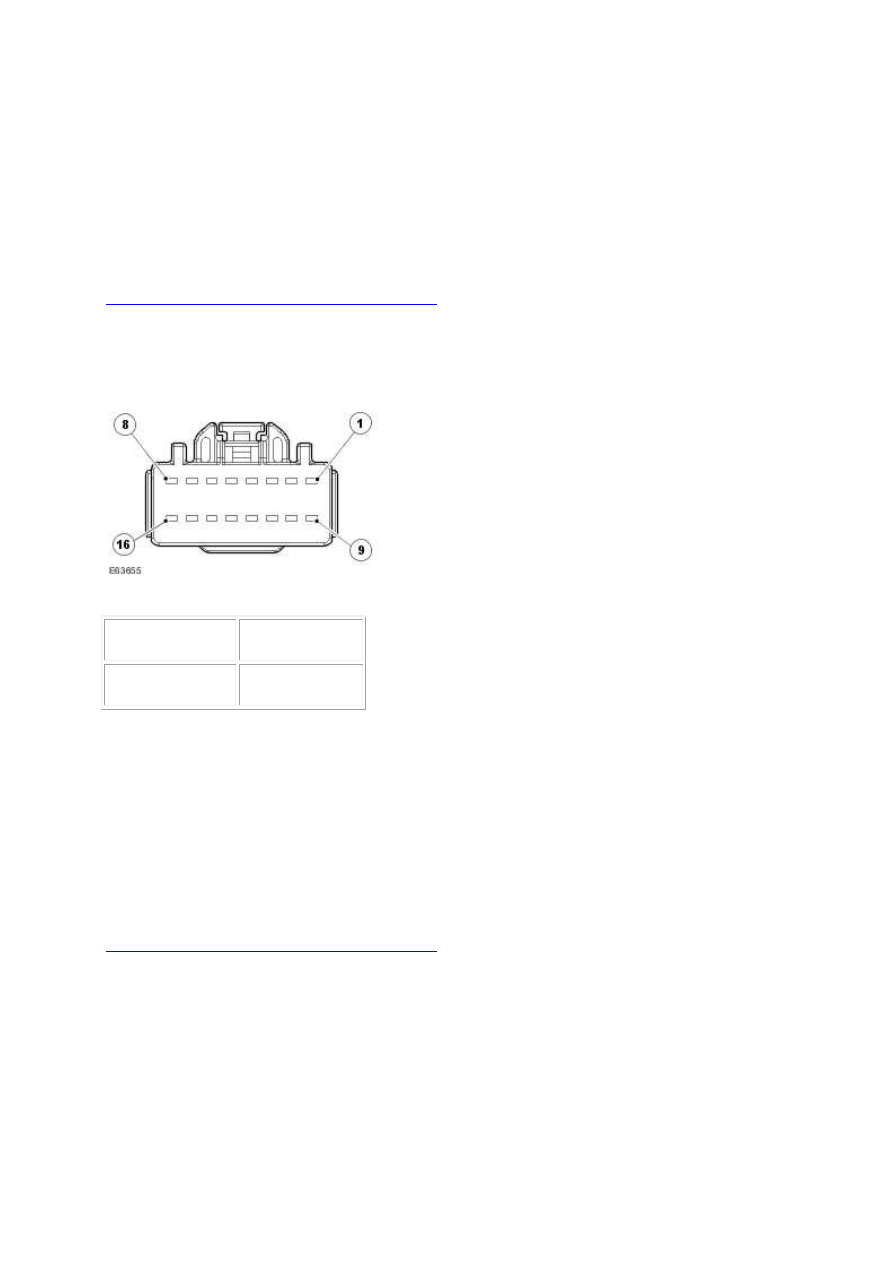

1. Disconnect the TPMS module connector, CR94. 2.



Measure the resistance between:

BR08, harness side

Battery



Pin 02, negative



Negative terminal



•



Is the resistance less than 10,000 ohms?

-> Yes

REPAIR the short circuit. This circuit contains intermediate connector, BR01. For additional

information, refer to the wiring diagram. Clear the DTC and test the system for normal operation.



-> No

INSTALL a new TPMS control module.

Tire Pressure Monitoring System (TPMS) Module



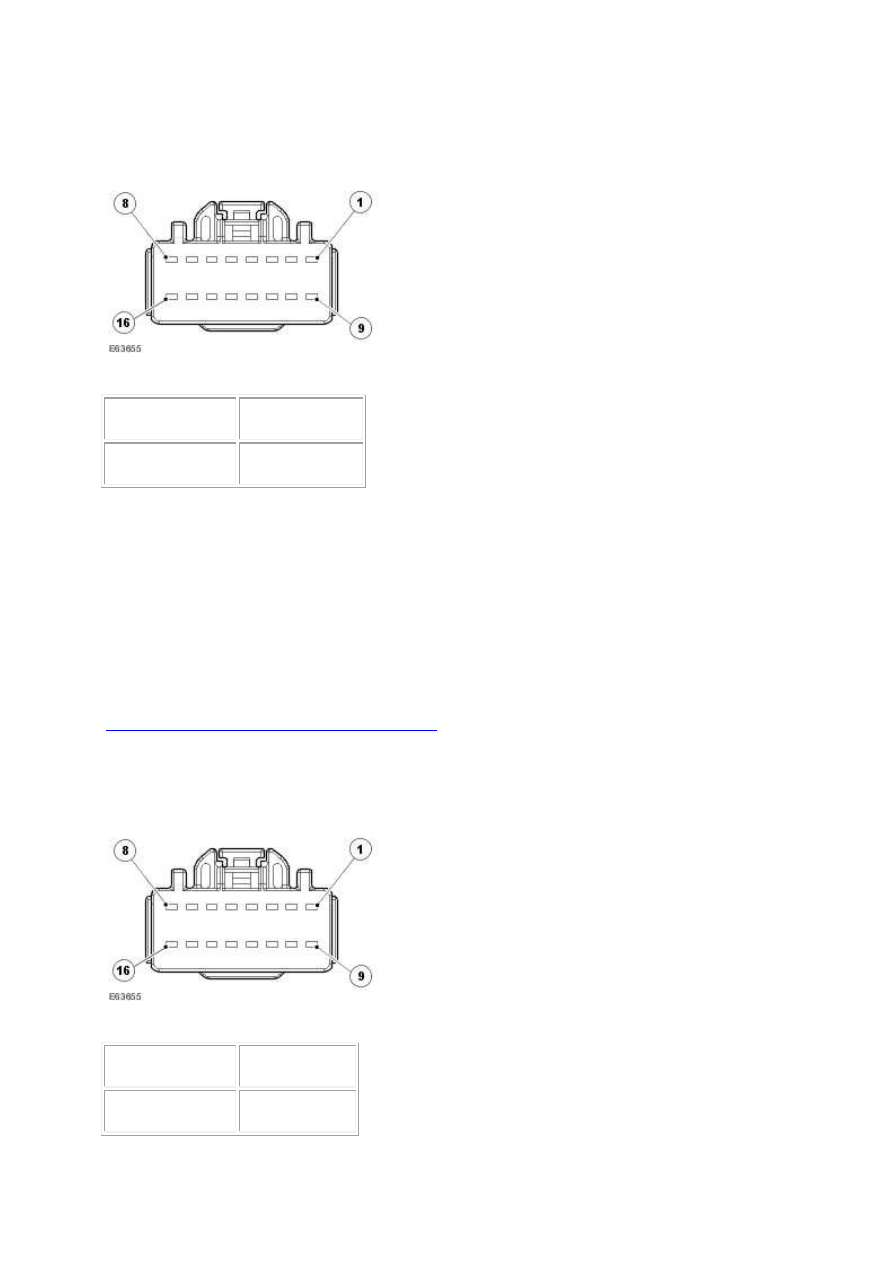

G528618t23 : Check whether the short circuit is in the harness or the
module

1. Disconnect the TPMS module connector, CR94. 2.



Measure the resistance between:

BR08, harness side

Battery



Pin 02, negative



Positive terminal



•



Is the resistance less than 10,000 ohms?

-> Yes

REPAIR the short circuit. This circuit contains intermediate connector, BR01. For additional

information, refer to the wiring diagram. Clear the DTC and test the system for normal operation.



-> No

INSTALL a new TPMS control module.

Tire Pressure Monitoring System (TPMS) Module



G528618t24 : Check whether the short circuit is in the harness or the
module

1. Disconnect the TPMS module connector, CR94. 2.



Measure the resistance between:

BR08, harness side

Battery



Pin 01, positive



Negative terminal



•



Is the resistance less than 10,000 ohms?

-> Yes

REPAIR the short circuit. This circuit contains intermediate connector, BR01. For additional

information, refer to the wiring diagram. Clear the DTC and test the system for normal operation.



-> No

INSTALL a new TPMS control module.

Tire Pressure Monitoring System (TPMS) Module
