The system comprises a TPMS module, a RF antenna, 4 initiators and 4 or 5 tire pressure sensors,

depending on the type of spare wheel fitted.



The TPMS module is located on the LH (left-hand) side of the trunk. The RF antenna is located

beneath the rear of the vehicle. The front initiators are positioned at the front of the wheel arches,

behind the fender splash shields. The rear initiators are positioned at the rear of the rear wheel

arches, behind the fender splash shields.



The 4 initiators are hardwired to the TPMS module. The initiators transmit 125 KHz Low Frequency

(LF) signals to the tire pressure sensors which respond by modifying the mode status within the RF

transmission. The 315 or 433 MHz RF signals are detected by the RF antenna which is connected

directly to the TPMS module. The received RF signals from the tire pressure sensors are passed to the

TPMS module and contain identification, pressure, temperature and acceleration information for

each wheel and tire.



The TPMS module communicates with the instrument cluster via the high speed CAN (controller area

network) bus to provide the driver with appropriate warnings. The TPMS module also indicates

status or failure of the TPMS or components.

Tire Location and Identification

The TPMS can identify the position of the wheels on the vehicle and assign a received tire pressure

sensor identification to a specific position on the vehicle, for example FL (front left), FR (front right),

RL (rear left) and RR (rear right). This feature is required because of the different pressure targets

and threshold between the front and rear tires.



The wheel location is performed automatically by the TPMS module using an 'auto-location' function.

This function is fully automatic and requires no input from the driver. The TPMS module

automatically re-learns the position of the wheels on the vehicle if the tire pressure sensors are

replaced or the wheel positions on the vehicle are changed.



The TPMS software can automatically detect, under all operating conditions, the following:

•



one or more new tire pressure sensors have been fitted

•



one or more tire pressure sensors have stopped transmitting

•



reject identifications from tire pressure sensors which do not belong to the vehicle

•



two 'running' wheels on the vehicle have changed positions.

If a new tire pressure sensor is fitted on any 'running' wheel, the module can learn the new sensor

identification automatically when the vehicle is driven for more than 15 minutes at a speed of more

than 20 km/h (12.5 mph).



The tire learn and location process is ready to commence when the vehicle has been stationary or

traveling at less than 12 mph (20 km/h) for 15 minutes. This is known as 'parking mode'. The

learn/locate process requires the vehicle to be driven at speeds of more than 20 km/h (12.5 mph) for

15 minutes. If the vehicle speed reduces to below 20 km/h (12.5 mph), the learn process timer is

suspended until the vehicle speed increases to more than 20 km/h (12.5 mph), after which time the

timer is resumed. If the vehicle speed remains below 20 km/h (12.5 mph) for more than 15 minutes,

the timer is set to zero and process starts again.



If the tire pressure sensors fitted to the running wheels vehicle are changed, the module can learn

the new sensor identifications automatically. The learn function requires no manual intervention by

the driver.

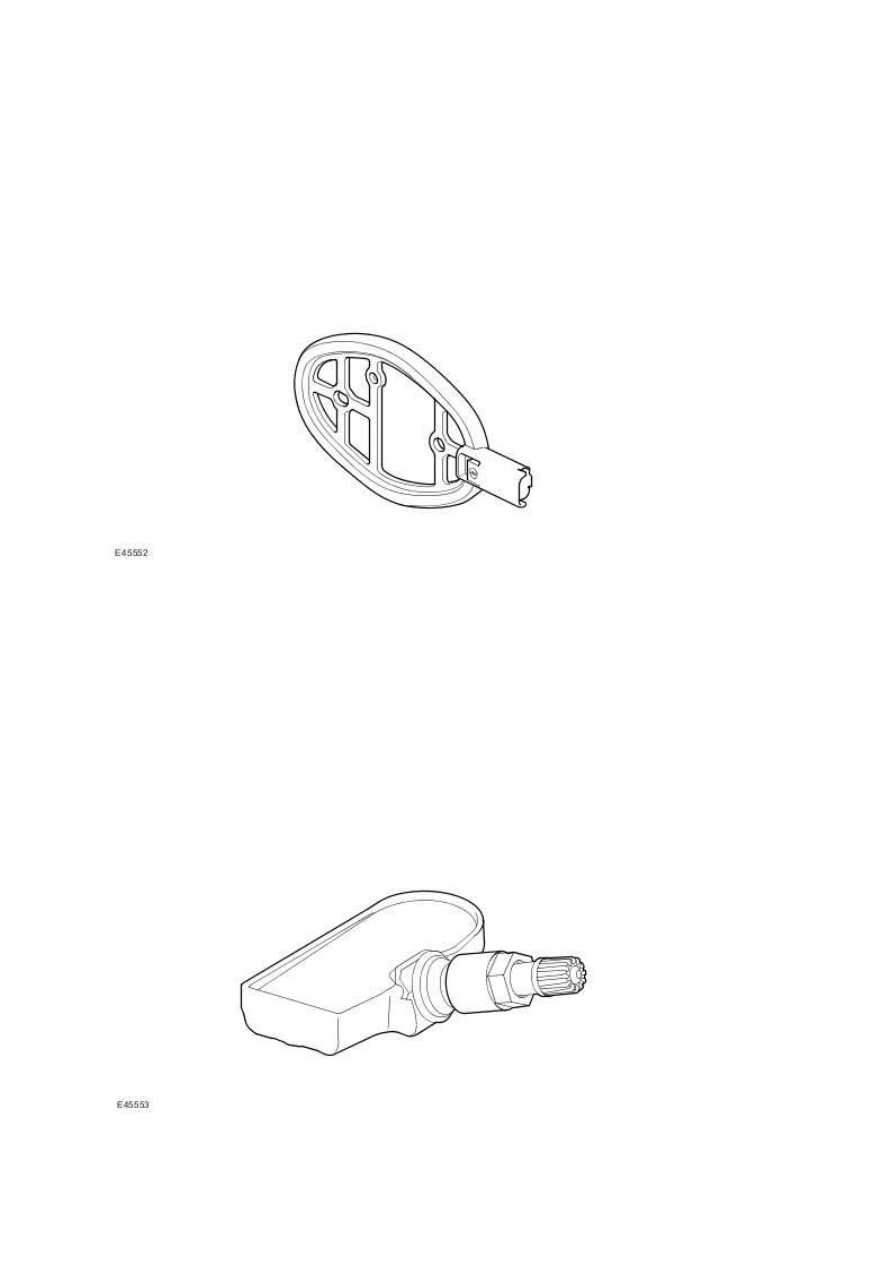

INITIATOR





The front initiators are located near the front of the front wheel arches, behind the fender splash

shields. The rear initiators are located at the rear of the rear wheel arches, behind the fender splash

shields. Each initiator has a connector which connects to the vehicle body harness.



The initiator is a passive LF transmitter. It transmits signals which are received by the tire pressure

sensors prompting them to modify their mode status.



The TPMS module energizes each initiator in turn using LF drivers. The corresponding tire pressure

sensor detects the LF signal and responds by modifying the mode status within the RF transmission.

TIRE PRESSURE SENSOR





www.

The TPMS uses active tire pressure sensors which are located on each wheel, inside the tire cavity.

The sensor incorporates the tire valve and is secured by a nut on the outside of the wheel. The

sensor contains a Printed Circuit Board (PCB) which houses a PTC (positive temperature coefficient)

sensor, a Piezo pressure sensor, a radio receiver and transmitter and a lithium battery.



The tire pressure sensors use the PTC (positive temperature coefficient) sensor and the Piezo sensor

to periodically measure the pressure and temperature of the air inside the tire. The data is

transmitted by RF data signals at either 315 MHz or 433 MHz dependant on market requirements.



The RF transmission from the sensor contains a unique identification code in its transmission data.

This allows the TPMS to identify the wheel on the vehicle. The tire pressure sensor can also detect

when the wheel is rotating. In order to preserve battery power, the sensor uses different

transmission rates when the wheel is stationary or moving.



If a sensor is replaced on a 'running wheel', the vehicle must remain stationary for 15 minutes before

being driven. This allows the system to detect the new sensor. To initiate full TPMS operation, the

vehicle must then be driven at a speed of more than 20 km/h (12.5 mph) for 15 minutes, then remain

stationary for a further 15 minutes.

Care Points

The care points detailed in 'Tire Changing' earlier in this section must be followed to avoid damage to

the sensor.



If a new sensor or tire is fitted, a new nut, seal and washer must also be fitted and the sensor nut

tightened to the correct torque as given in the Removal and Installation section of this manual.



If the valve nut is loosened, the seal, washer and nut must be replaced.

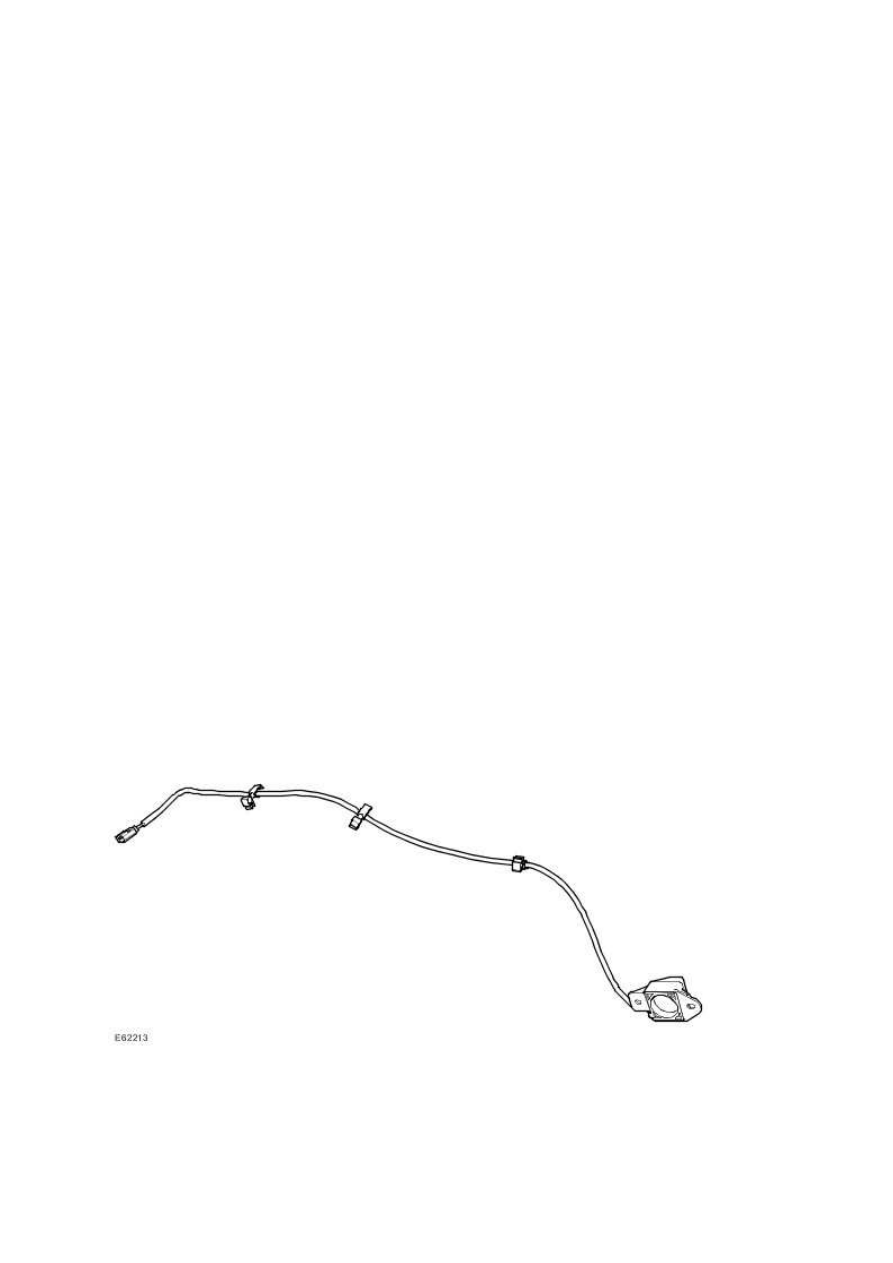

RF ANTENNA





The TPMS RF antenna is located at the rear of the vehicle and is mounted between the spare wheel

well and rear subframe. The unit receives tire pressure, temperature and acceleration readings from

each tire and interfaces with the TPMS module. The TPMS module then transmits the appropriate

messages to the instrument cluster. The unit also receives further information from each tire

pressure sensor concerning wheel identification, mode status and the condition of the tire pressure

sensor battery.

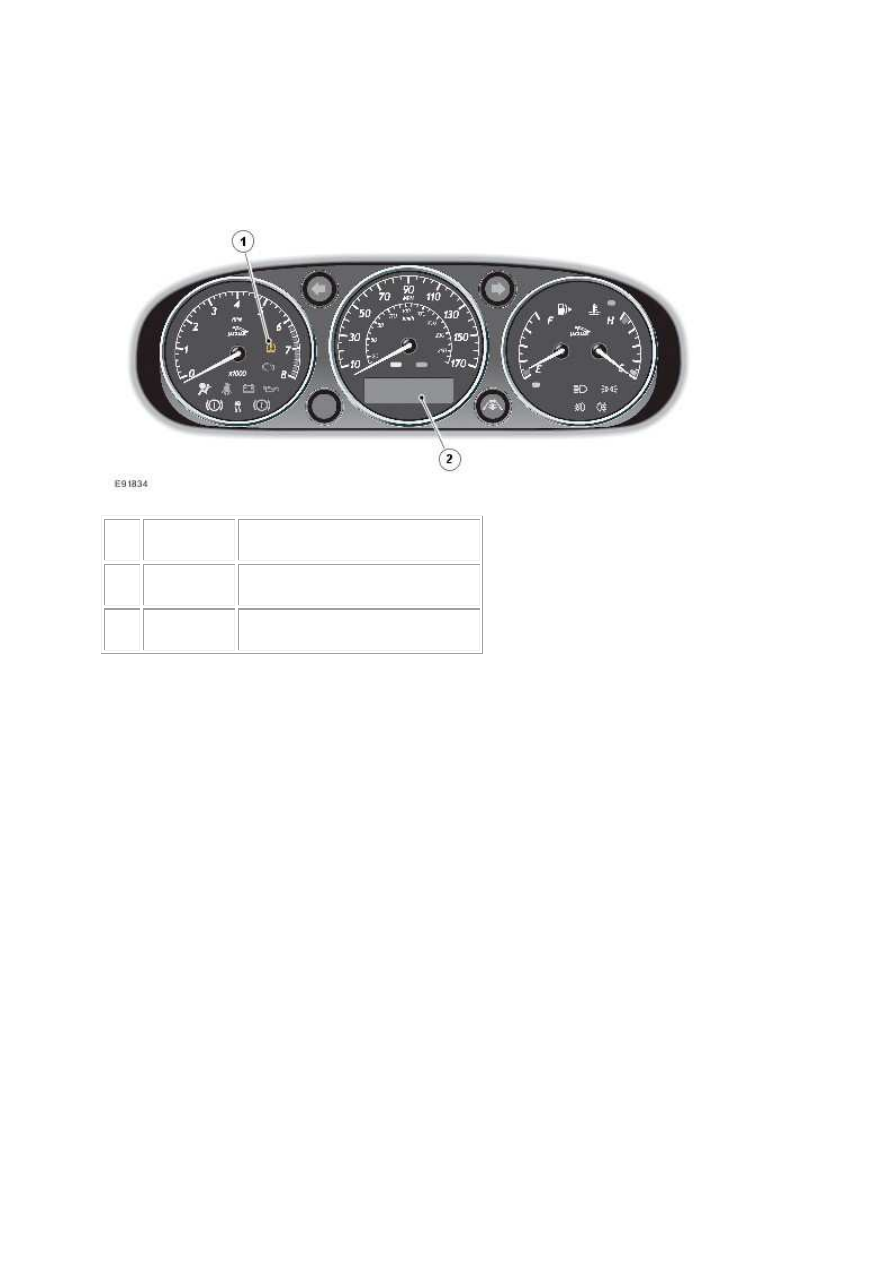

INSTRUMENT CLUSTER AND MESSAGE CENTER



Item



Part Number



Description



1







Low tire pressure warning indicator



2







Message Center





The warning indications to the driver are common on all vehicles fitted with TPMS. The driver is

alerted to system warnings by a low tire pressure warning indicator in the instrument cluster and an

applicable text message in the message center.



The TPMS module passes system status information to the instrument cluster on the high speed CAN

(controller area network) bus. The instrument cluster then converts this data into illumination of the

warning indicator and display of an appropriate message.



When the ignition is switched on, the warning indicator is illuminated for 3 seconds for a bulb check.



NOTE:





If the vehicle is not fitted with the TPMS, the warning indicator will not illuminate.



The instrument cluster checks, within the 3 second bulb check period, for a CAN (controller area

network) bus message from the TPMS. During this time the TPMS performs internal tests and CAN

(controller area network) bus initialization. The warning indicator will be extinguished if the TPMS

module does not issue a fault message or tire pressure warning message.



If a TPMS fault warning message is detected by the instrument cluster at ignition on, the warning
