204-02 : Rear Suspension





Specifications







Specifications

Torque Specifications

Description

Nm   lb-ft  lb-in

Tie rod outer bolt

55   41   -

Lower arm inner bolts

163   120   -

Lower arm outer bolt

175*  129   -

Upper arm ball joint nut

90   66   -

Upper arm inner bolts

98   72   -

Shock absorber upper fixing nuts

28   21   -

Lower shock absorber bolt

133   98   -

Shock absorber top mounting nut without adaptive damping  50   37   -

Shock absorber top mounting nut with adaptive damping

27   20   -

Stabilizer bar

55   41   -

Stabilizer link mounting nuts

48   35   -

Wheel hub nut

300   221   -



*If you are re-using this fixing on a vehicle built prior to VIN H16808, then tighten to 150
Nm. If you are replacing a fixing, then you must replace both nut and bolt and tighten to 175
Nm.





Description and operation







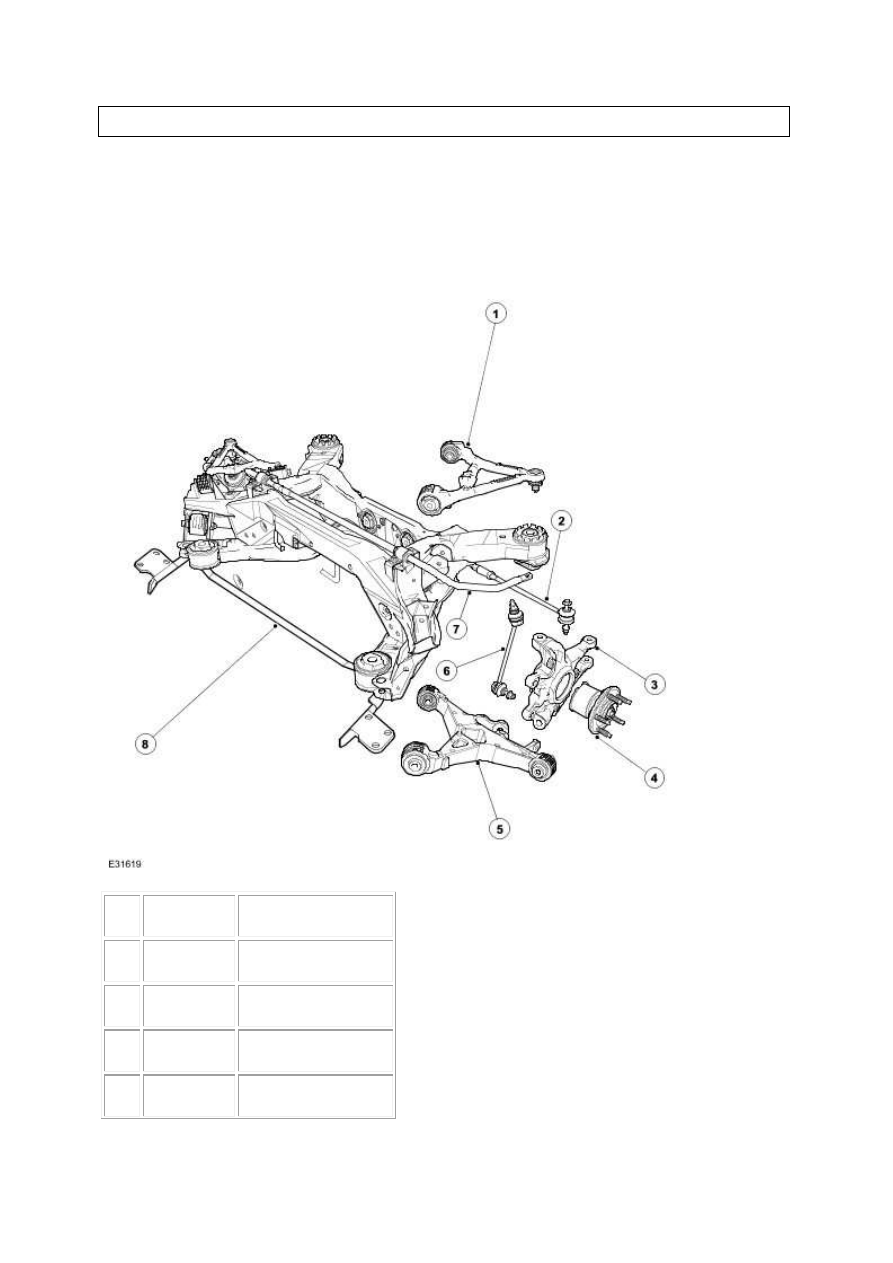

Rear Suspension



Item



Part Number



Description



1



 —



Upper arm



2



 —



Tie rod



3



 —



Wheel knuckle



4



 —



Wheel hub



www.

5



 —



Lower arm



6



 —



Stabilizer bar drop link



7



 —



Stabilizer bar



8



 —



NVH brace





The independent rear suspension features aluminium upper and lower control arms which carry the

hub assemblies and air springs.

Components

The wheel knuckle:

•



carries the wheel hub.

•



carries the brake caliper assembly.

•



carries the Anti-lock brake (ABS) sensor.

•



carries the wheel hub bearing and bearing seals.

•



is of a unique design for vehicles with supercharger.

The stabilizer link:

•



is of a steel construction with a ball joint at each end.

•



transmits vertical movements of the rear suspension to the stabilizer bar.

The stabilizer bar:

•



is mounted on the subframe.

•



is connected to the left and right hand lower wishbones by the stabilizer bar drop links.

•



is fitted to all models with or without sports suspension.

The upper arm:

•



is a one piece aluminium casting and incorporates a built in ball joint.

•



is the upper support for the wheel knuckle.

•



is fitted with height sensors which are part of the high intensity discharge (HID) lights feature
and the air suspension.

The tie rod:

•



is of a two piece steel construction with a ball joint at both ends.

•



is utilized to adjust rear wheel alignment.

The lower arm:

•



is a one piece aluminium casting, with integral mounting points for the shock absorber and
spring assembly and the stabilizer bar link.

•



is the lower support for the wheel knuckle.






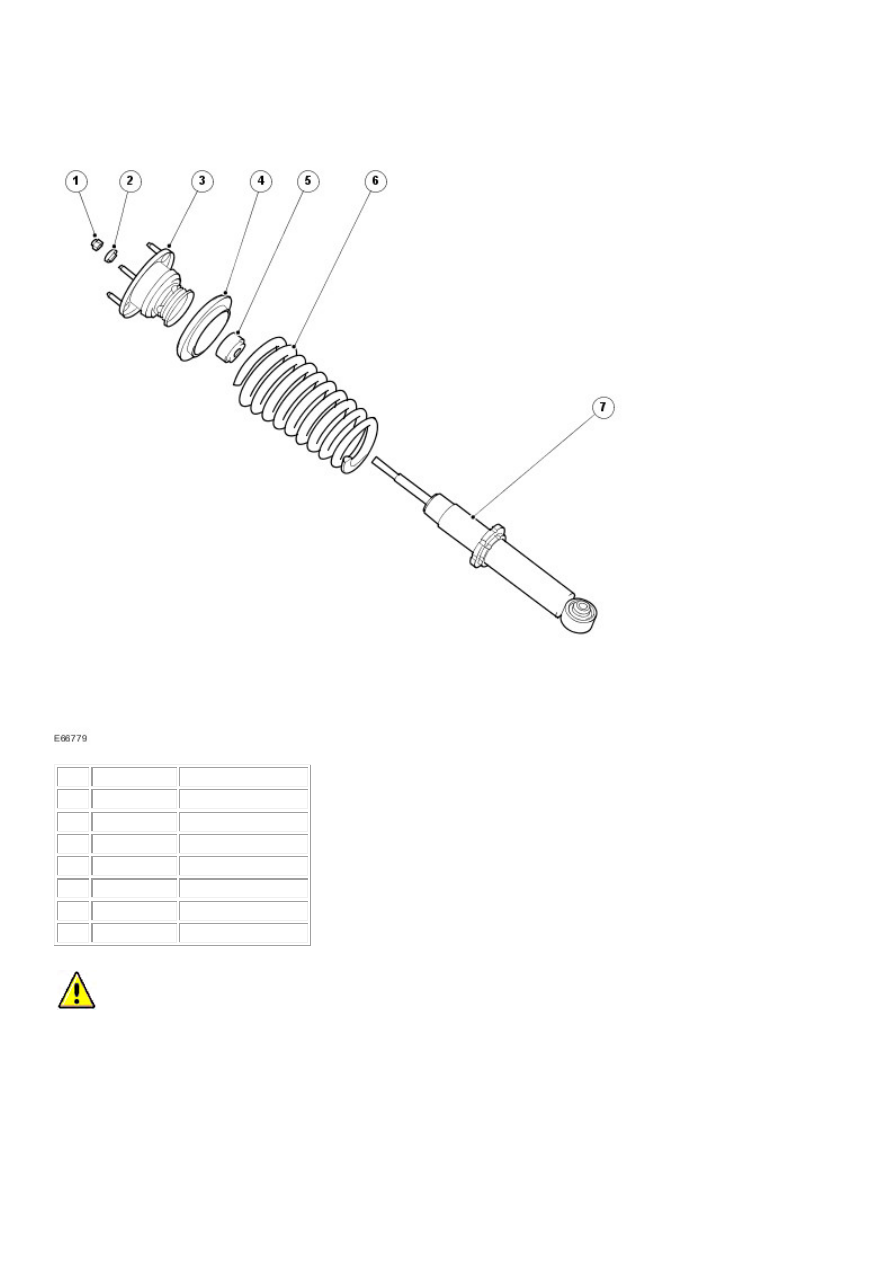

Rear Suspension – Armoured XJ



Item  Part Number

Description

1

 —

Retaining nut

2

 —

Washer

3

 —

Top mount

4

 —

Spring upper isolator

5

 —

Bump stop

6

 —

Spring

7

 —

Shock absorber



 CAUTION: The shock absorber and spring assemblies must be changed in axle sets. Failure to follow this

instruction may result in damage to the vehicle.


The additional weight of the armour on the vehicle means that certain parts have needed to be uprated. The
service life of many of the suspension components has been reduced due to the increased vehicle weight.

The armour vehicle is now fitted with shock absorber and spring assemblies to accommodate the extra
weight of the armour.
