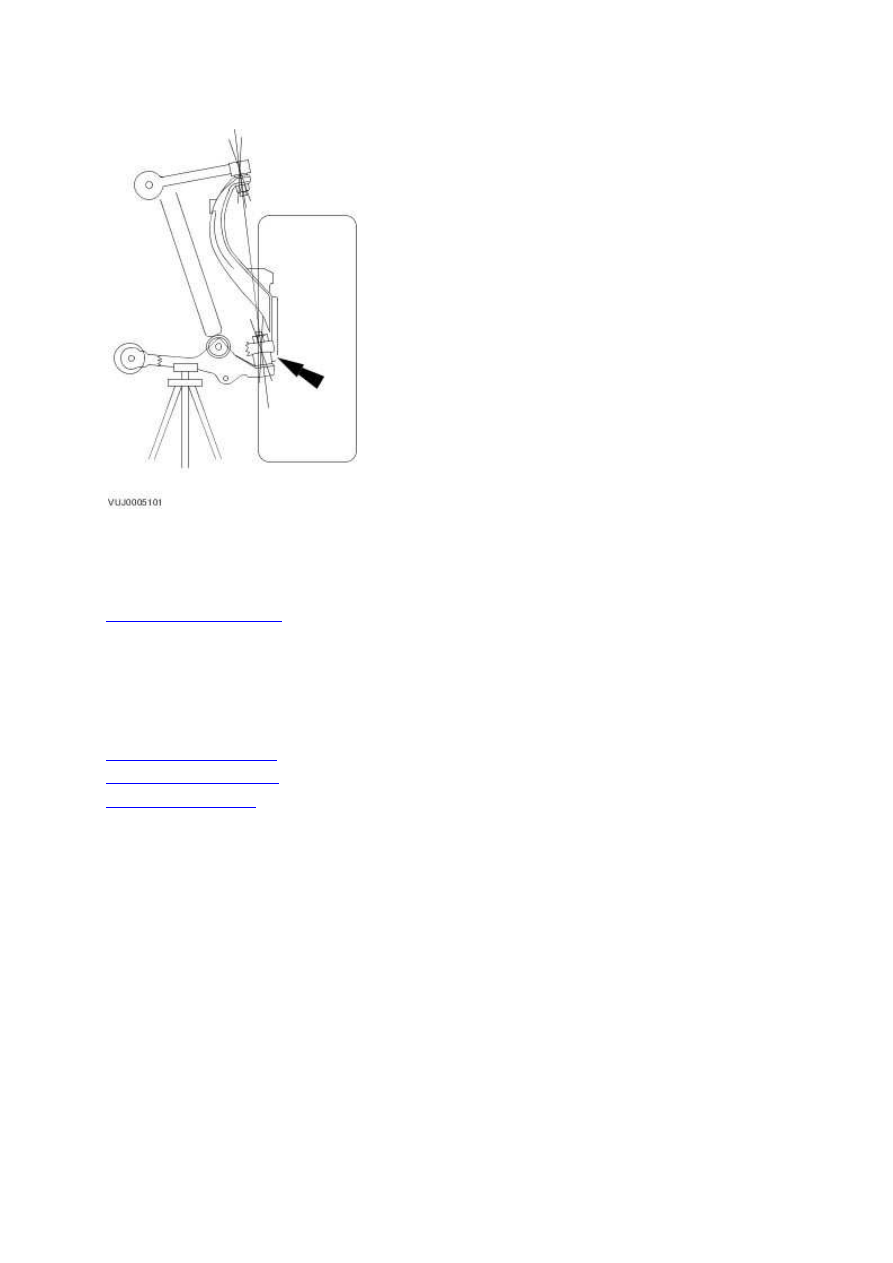

4 . While an assistant pulls and pushes the top and bottom of the tire, observe the relative

movement between the ball joint and the front suspension lower arm. Any movement at or

exceeding the specification indicates a worn or damaged ball joint. Install a new wheel knuckle as

necessary.

Wheel Knuckle (60.25.23)

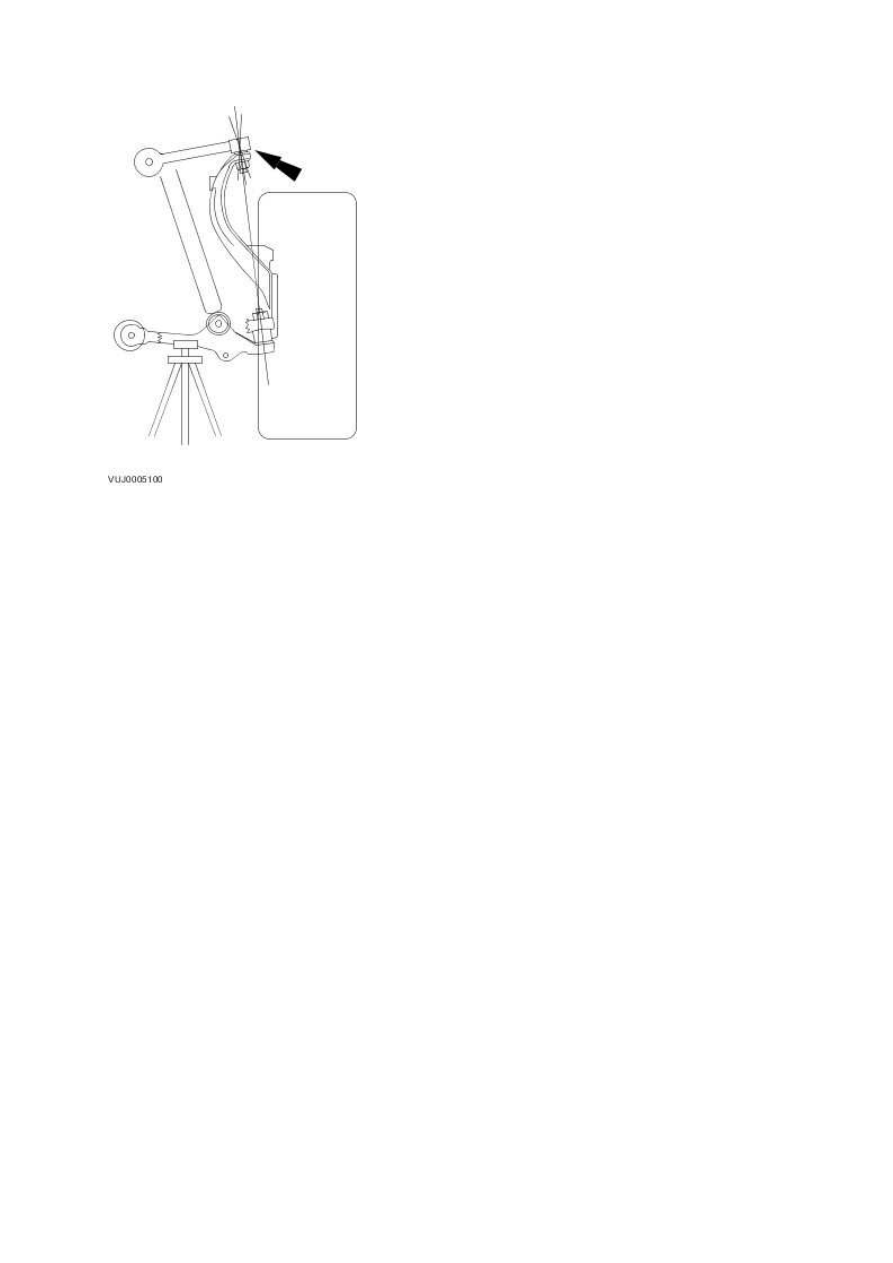

5 . While an assistant pulls and pushes the top and bottom of the tire, observe the relative

movement between the ball joint and the front suspension upper arm or rear suspension upper arm.

Any movement at or exceeding the specification indicates a worn or damaged ball joint. Install a new

upper arm as necessary. Refer to

Upper Arm LH (60.35.41)



Upper Arm RH (60.35.42)

 or

Upper Arm (64.25.31)

.









7 . Lower the vehicle.





6 . Remove the safety stand.

www.

204-01 : Front Suspension





Specification





Specifications

Torque Specifications

Description



Nm  lb-ft  lb-in

Rear lower arm ball joint retaining nut













Torque Specifications – Armoured XJ

ly upper retaining nuts        25  18

  -

75   55   -

Shock absorber and spring assemb

Description

Nm  lb-ft  lb-in

Steering gear to subframe retaining bolts

100  74   -

Stabilizer bar link retaining nut

43   32   -

Stabilizer bar link retaining nut and bolt

70   52   -

Stabilizer bar clamp retaining bolts

55   41   -

Rear lower arm ball joint retaining nut

92   68   -

Front and rear lower arm to subframe retaining nut and bolt  175  129  -

Front lower arm to rear lower arm retaining nut and bolt

A   A

A

Upper arm ball joint retaining nut

90   66   -

Upper arm to body retaining nuts and bolts

47   35   -

Air spring assembly to lower arm retaining bolt

175  129  -

Tie-rod end to wheel knuckle retaining nut

75   55   -

Wheel hub and bearing to wheel knuckle retaining bolts

90   66   -

Exhaust manifold to cylinder head retaining nuts (3.0l only)  20   15   -

Dipstick tube retaining bolt

10   7

-

Engine mount lower retaining nut

55   41   -

Front subframe front retaining bolt

200  148  -

Front subframe rear retaining bolt

115  85   -

Wheel and tire retaining nuts

125  92   -

Hydraulic control unit retaining bolts

9

-

80

A = refer to the procedure for the correct torque sequence   -

-

-



Description and operation







Front Suspension



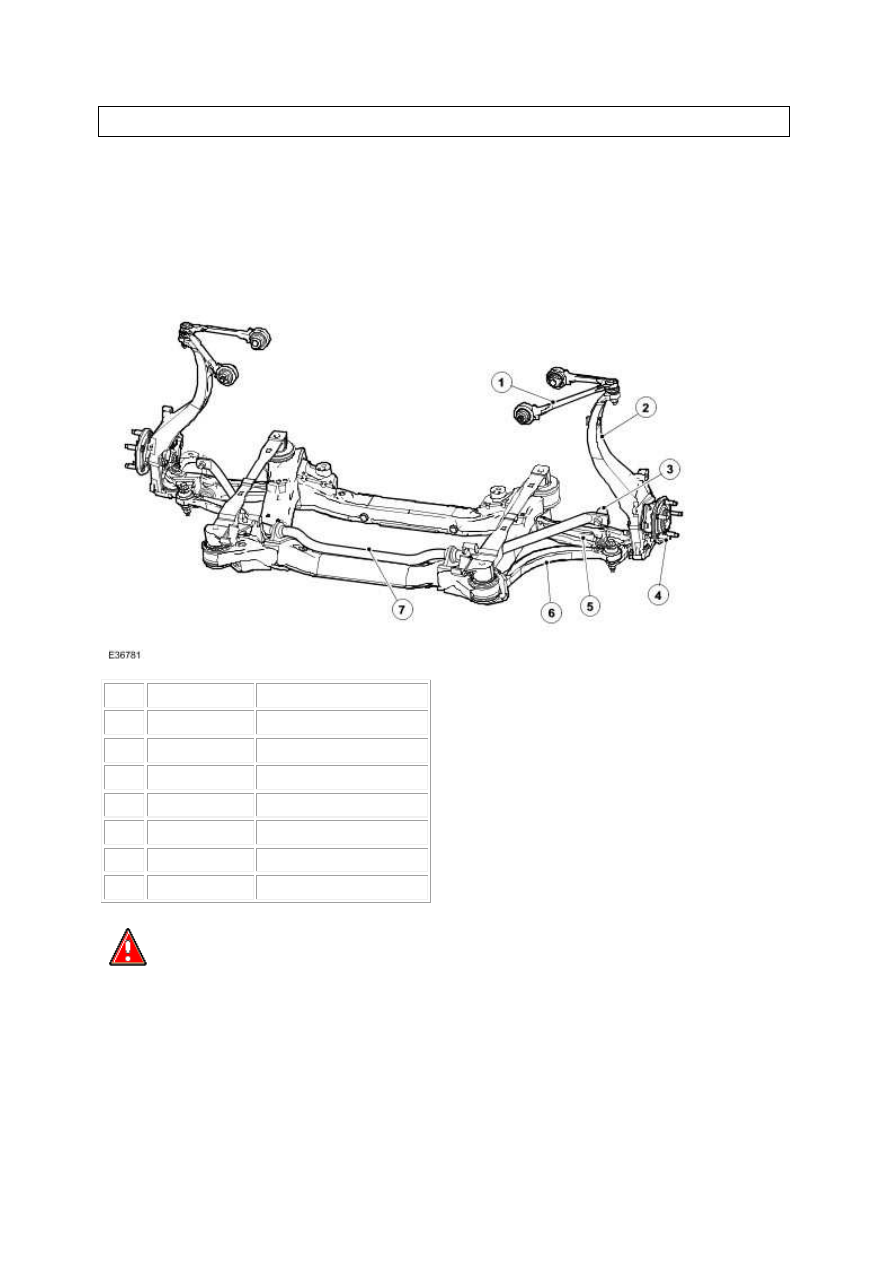

Item  Part Number

Description

1

 —

Upper arm

2

 —

Wheel knuckle

3

 —

Stabilizer bar link

4

 —

Wheel bearing and hub

5

 —

Rear lower arm

6

 —

Front lower arm

7

 —

Stabilizer bar



  WARNING: No attempt must be made to weld or repair the front subframe. If it

is damaged a new one must be installed. Failure to follow this instruction may result in
personal injury.

The independent front suspension is of the double wishbone type and is mounted on the front
subframe, the front subframe consisting of a pressed steel fabrication.

The rear of the front subframe provides the mounting points for the power assisted steering
gear and the engine mounts.
