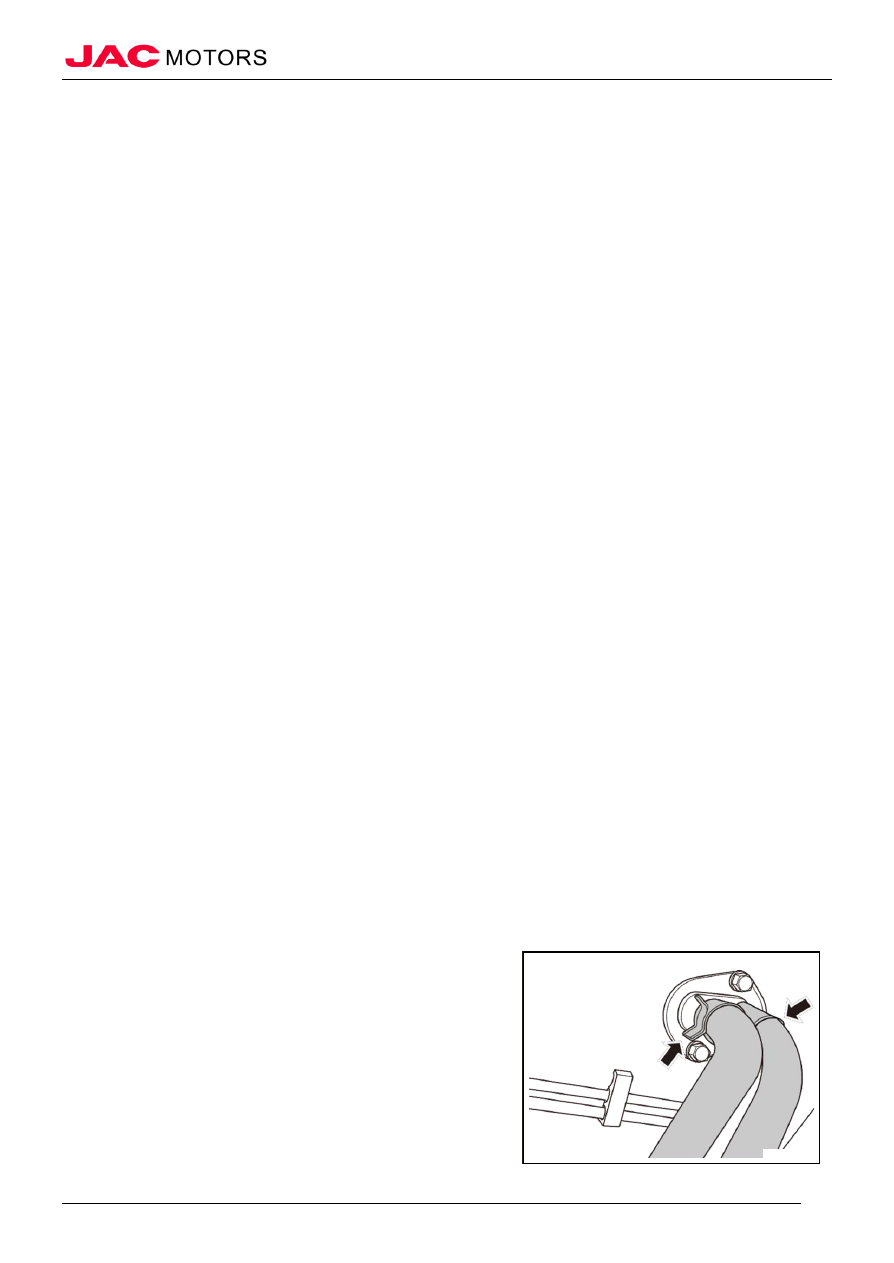

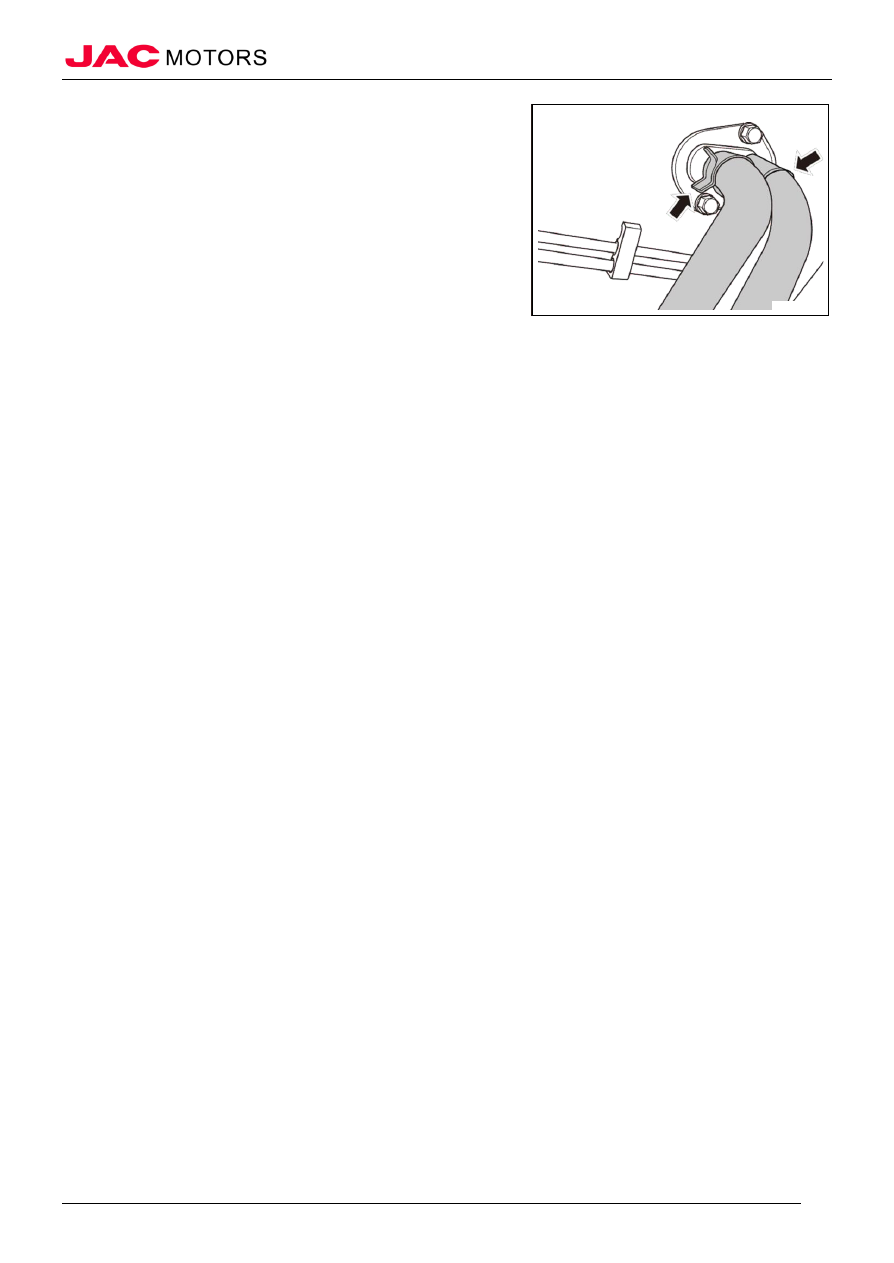

VIII、Evaporator Core Intake/Outtake Shield Sleeve Assembly

（I）Removal



1. Open engine cabin cover

2. Remove intake hose; refer to “Intake pipe assembly”

3. Recycle refrigerant, refrigeration oil; refer to “Refrigerant, refrigeration oil”

4. Remove pipe and expansion valve assembly; refer to “Pipe and expansion valve assembly”

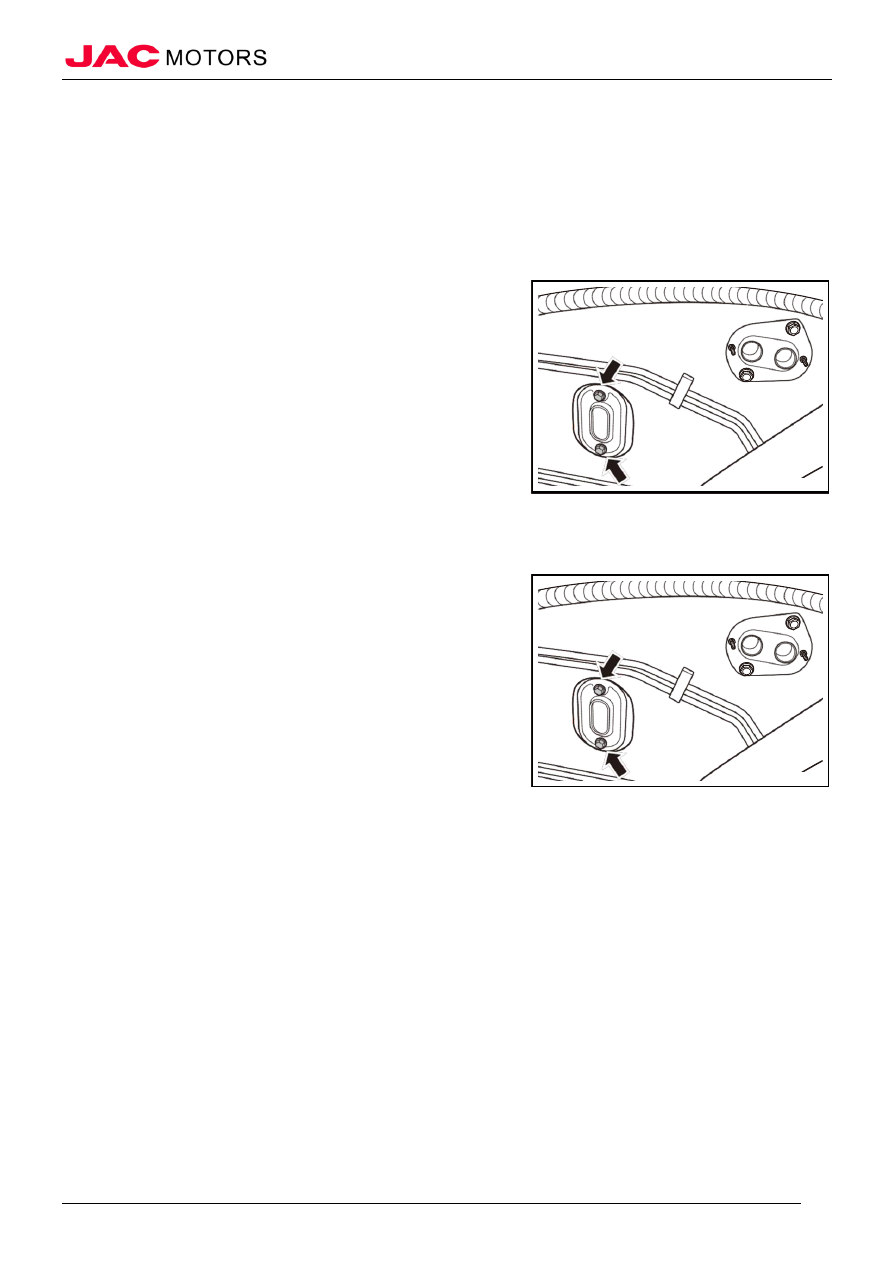

5. Remove evaporator core intake/outtake shield sleeve assembly

1). Remove 2 fixed bolts of evaporator core intake/outtake shield sleeve assembly.

2). Take down evaporator core intake/outtake shield sleeve assembly.




















（II）Installation



1. Install evaporator core intake/outtake shield sleeve assembly

1).

Place e

vaporator core intake/outtake shield sleeve assembly to

installation position, and tighten 2 fixed bolts.



2. Install pipe and expansion valve assembly

3. Fill refrigerant, refrigeration oil

4. Install intake hose
5. Close engine cabin cover





                                                                                  Air-conditioning Device

Air-conditioning Device































      41

















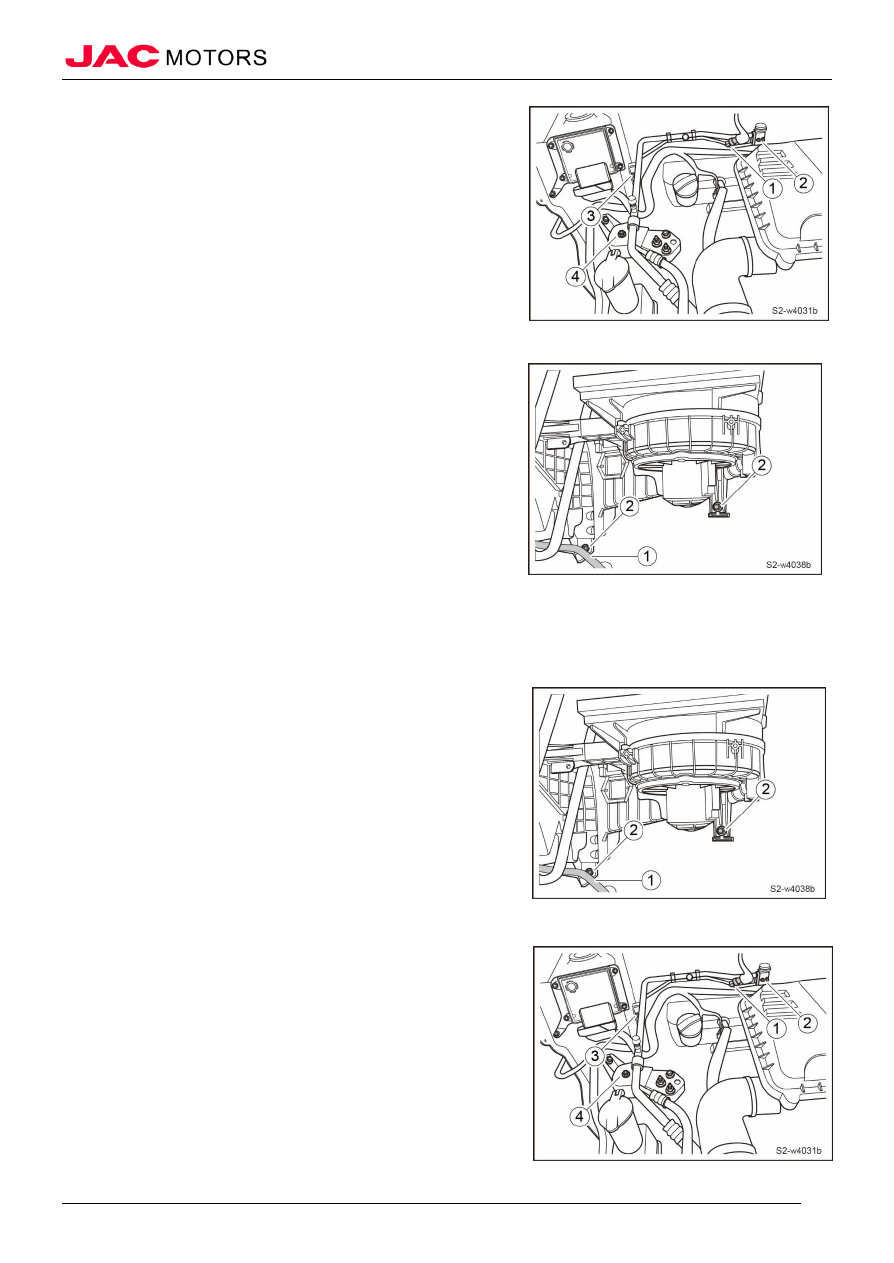

IX 、 Warm  Air  Inlet/Outlet  Sheath
Assembly



（I）Removal



1. Open engine hood cover

2. Remove warm air inlet/outlet sheath assembly

1). Disconnect flexible clamp, and disconnect
connection of warm air inlet/outlet water pipe and
A/C host;



















2). Remove 2 fixed bolts of warm air inlet/ outlet
sheath assembly;

3). Take down warm air inlet/outlet sheath
assembly;












（II）Installation



1. Install warm air inlet/outlet sheath assembly

1). Place warm air inlet/outlet sheath assembly to installation
position, and tighten 2 fixed bolts;













2). Connect connection of warm air inlet/outlet water pipe and
A/C host, and connect connection position by flexible clamp;








2. Close engine hood cover














                                                                                  Air-conditioning Device

Air-conditioning Device































      42













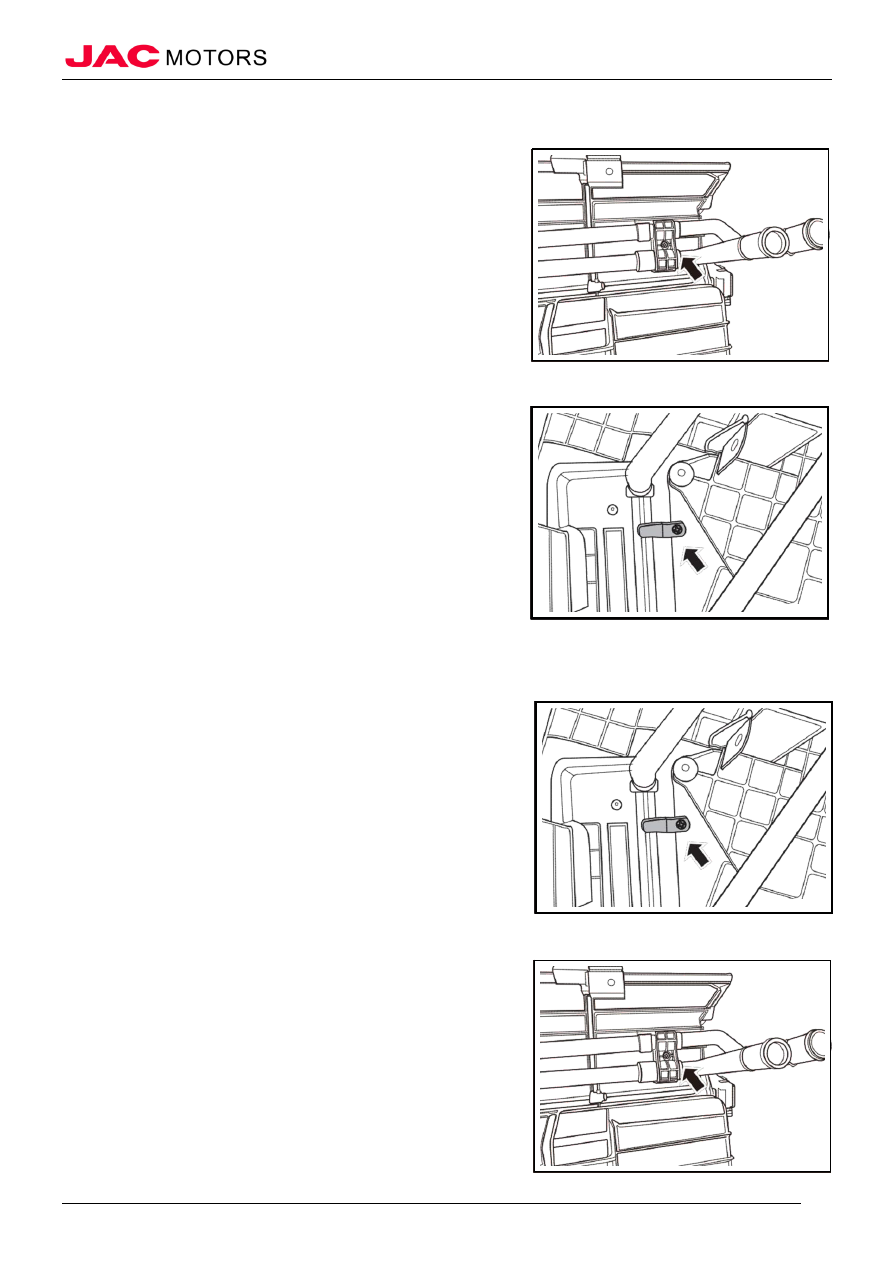

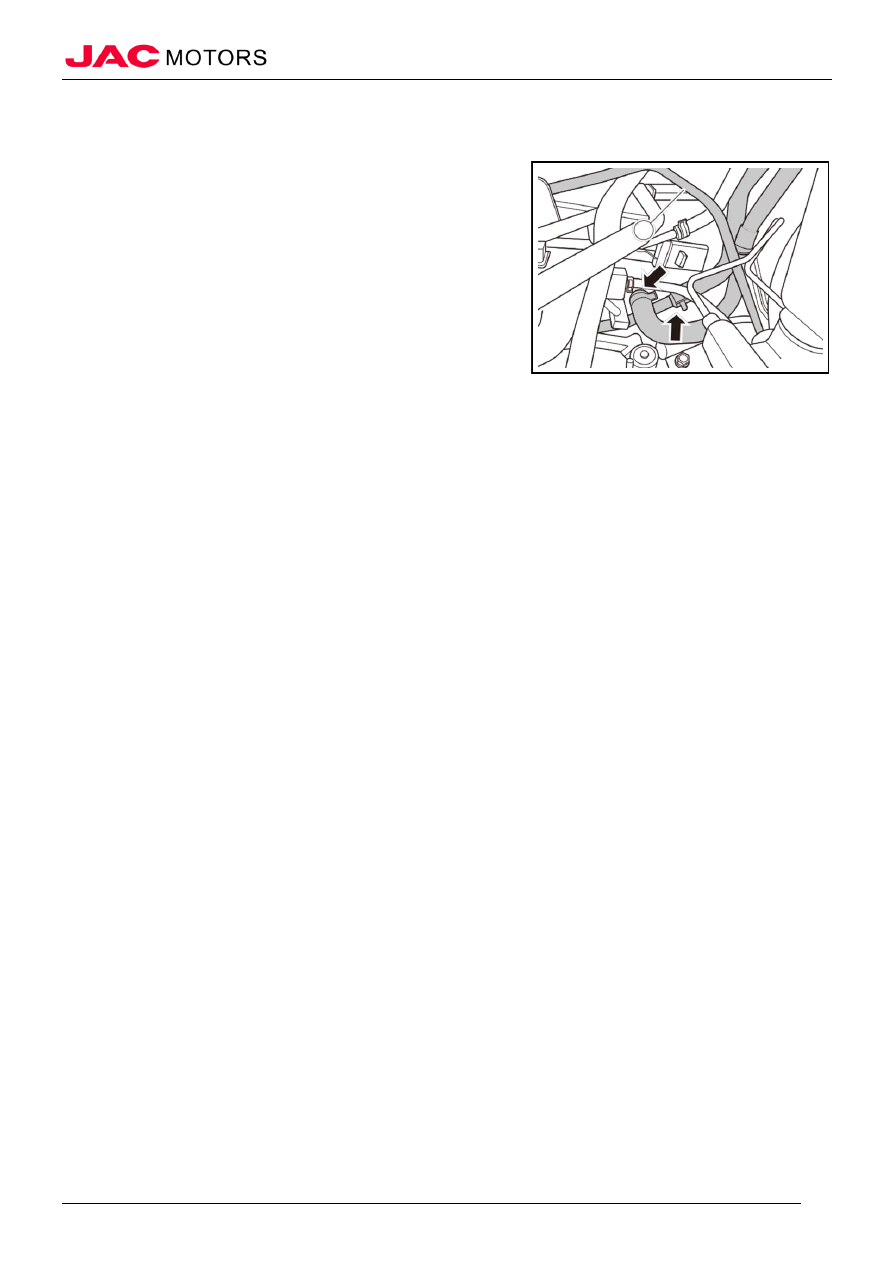

X、Warm Air Inlet/Outlet Water Pipe Assembly



（I）Removal



1. Open engine hood cover

2. Remove warm air inlet/outlet water pipe assembly

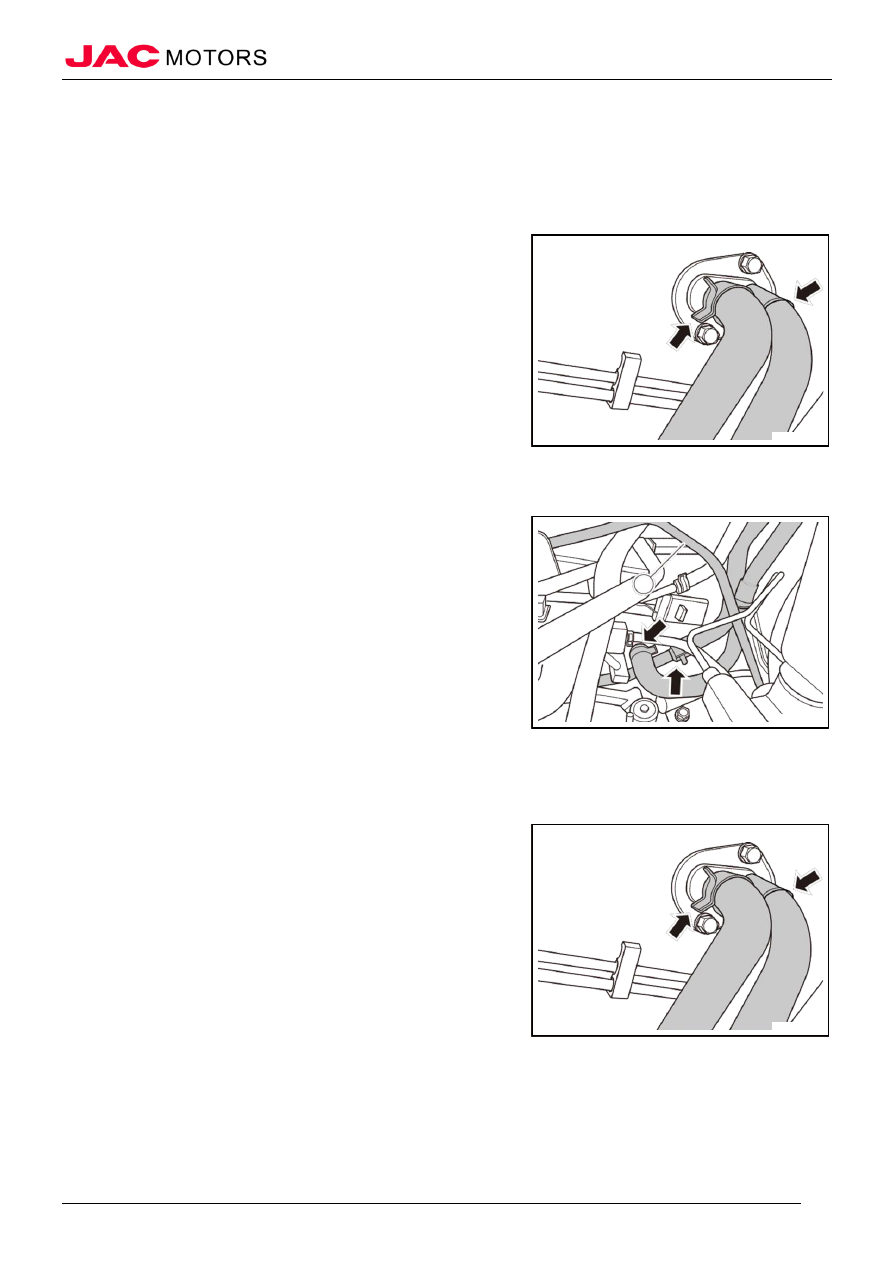

1).  Disconnect flexible clamp, and disconnect connection of warm air inlet/outlet water pipe and A/C host;






















2).  Disconnect flexible clamp, and disconnect connection of warm air inlet/outlet water pipe and engine inlet/outlet water pipe;

3). Disconnect connection of engine oil inlet pipe  ①  and warm air inlet/outlet water pipe clamp, and take down warm air

inlet/outlet water pipe assembly;




















（II）Installation



1. Install warm air inlet/outlet water pipe assembly

1).  Connect connection of warm air inlet/outlet water pipe and

A/C host, and connect connection position by flexible clamp;


























1

                                                                                  Air-conditioning Device

Air-conditioning Device































      43







2).  Connect connection of warm air inlet/outlet water pipe and engine inlet/outlet water pipe, and connect connection position by

flexible clamp;

3). Clamp rotating pipe clamp of warm air inlet/outlet water pipe to engine inlet/outlet water pipe  ①;














2. Close engine hood cover





1

                                                                                  Air-conditioning Device

Air-conditioning Device































      44





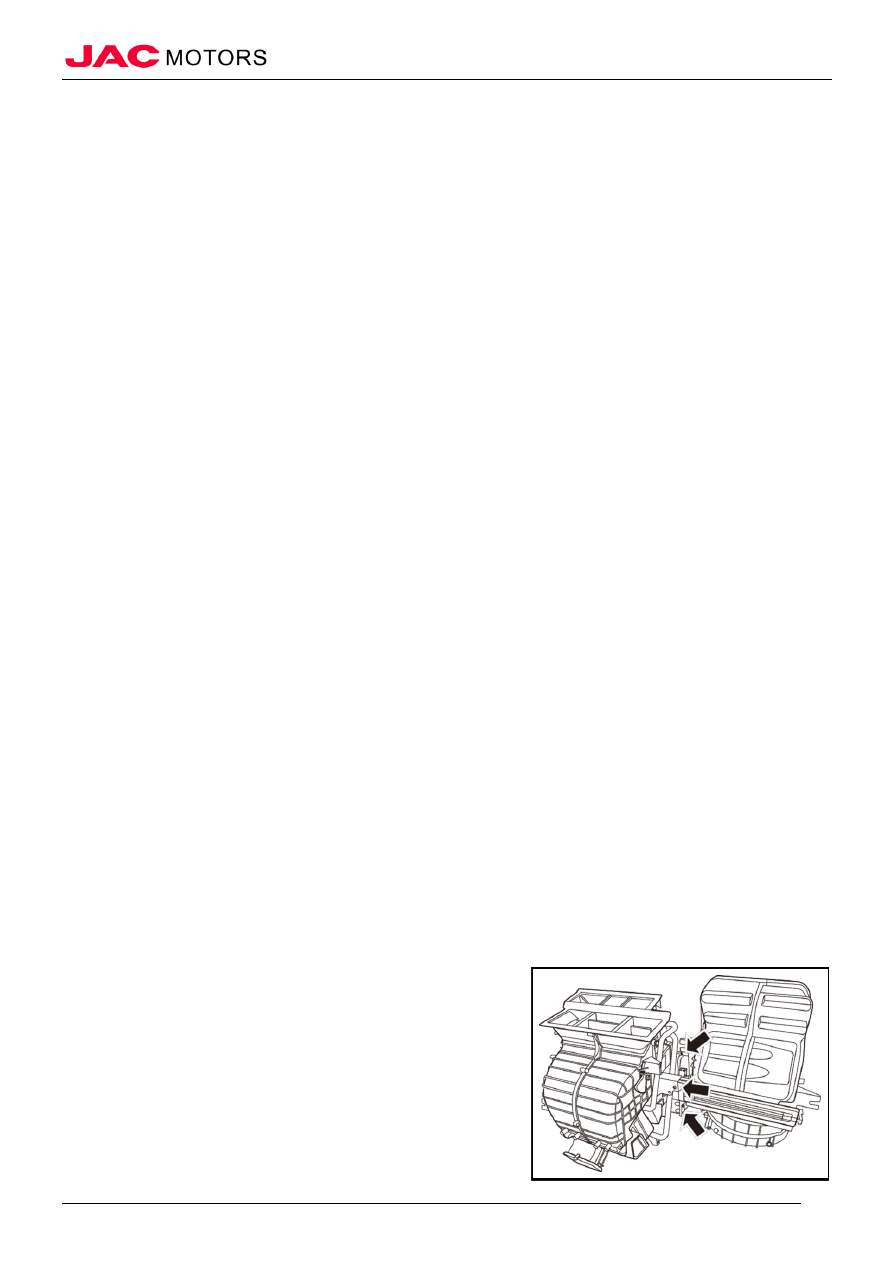

XI、A/C Host Assembly



（I）Removal



1. Open engine hood cover

2. Disconnect negative electrode of battery    Refer to “Disconnection and connection of battery cable”

3. Recycle refrigerant, refrigeration oil    Refer to “Refrigerant, refrigeration oil”

4. Remove front extension plate    Refer to “Auxiliary dashboard assembly”

5. Remove saucer cover plate assembly    Refer to “Auxiliary dashboard assembly”

6. Remove front storage box assembly    Refer to “Auxiliary dashboard assembly”

7. Remove auxiliary dashboard assembly    Refer to “Auxiliary dashboard assembly”

8. Remove driver’s side air bag assembly    Refer to “Driver’s side air bag assembly”

9. Remove steering wheel assembly    Refer to “Steering wheel assembly”

10. Remove jacketing of steering column    Refer to “Jacketing of steering column”

11. Remove combination switch assembly    Refer to “Combination switch”

12. Remove threshold guard plate assembly of front door    Refer to “Threshold guard plate assembly of front door”

13. Remove lower trim plate assembly of A column    Refer to “Lower trim plate assembly of A column”

14. Remove upper trim plate assembly of A column    Refer to “Upper trim plate assembly of A column”

15. Remove end cover of dashboard    Refer to “End cover of dashboard”

16. Remove central right trim plate assembly    Refer to “Central right trim plate assembly”

17. Remove glove box assembly    Refer to “Glove box assembly”

18. Remove A/C controller assembly    Refer to “A/C controller assembly”

19. Remove audio panel assembly    Refer to “Audio panel assembly”

20. Remove audio assembly    Refer to “Audio assembly”

21. Remove central left trim plate assembly    Refer to “Central left trim plate assembly”

22. Remove combination meter    Refer to “Combination meter”

23. Remove lower guard plate assembly of driver’s side    Refer to “lower guard plate assembly of driver’s side”

24. Remove central cover assembly    Refer to “Central cover assembly”

25. Remove front passenger’s side air bag    Refer to “front passenger’s side air bag”

26. Remove dashboard assembly    Refer to “Dashboard assembly”

27. Remove front wiper arm assembly    Refer to “Front wiper arm assembly”

28. Remove ventilation cover plate assembly    Refer to “Ventilation cover plate assembly”

29. Remove main wiring harness assembly    Refer to “Main wiring harness assembly”

30. Remove dashboard beam    Refer to “Dashboard beam”

31. Remove A/C host assembly

1). Disconnect flexible clamp, and disconnect connection of warm air inlet/outlet water pipe and A/C host;



















                                                                                  Air-conditioning Device

Air-conditioning Device































      45



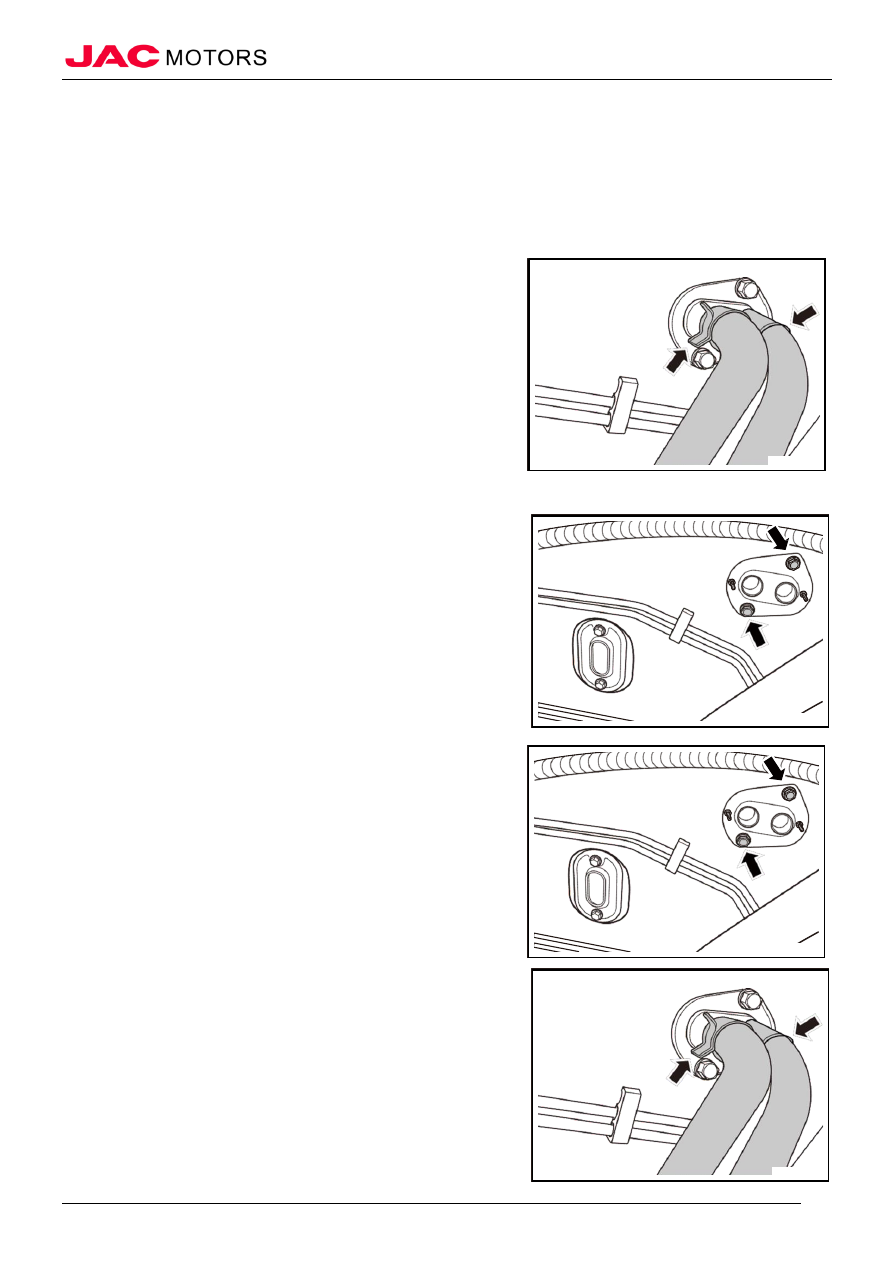

2). Remove 2 fixed bolts of pipe and expansion valve assembly and
A/C host;















3). Lift right carpet, and pull out weeping pipe①;

4). Remove 2 fixed bolts  ②  of A/C host assembly;

5). Take down A/C host assembly;





















（II）Installation



1.

Install A/C host assembly

1). Place A/C host to installation position, and tighten 2 fixed bolts

②  of A/C host assembly

2). Install outlet water pipe  ①, and cover carpet;
















3). Tighten 2 fixed bolts of pipe and expansion valve assembly and
A/C host















                                                                                  Air-conditioning Device

Air-conditioning Device































      46





4). Connect warm air inlet/outlet water pipe and A/C host, and tighten connection position by flexible clamp;


















2. Install dashboard beam

3. Install main wiring harness assembly

4. Install ventilation cover plate assembly

5. Install front wiper arm assembly

6. Install dashboard assembly

7. Install front passenger’s side air bag

8. Install central cover assembly

9. Install lower guard plate assembly of driver’s side

10. Install combination meter

11. Install central left trim plate assembly

12. Install audio assembly

13. Install audio panel assembly

14. Install A/C controller assembly

15. Install glove box assembly

16. Install central right trim plate assembly

17. Install end cover of dashboard

18. Install upper trim plate assembly of A column

19. Install lower trim plate assembly of A column

20. Install threshold guard plate assembly of front door

21. Install combination switch assembly

22. Install jacketing of steering column

23. Install steering wheel assembly

24. Install driver’s side air bag assembly

25. Install auxiliary dashboard assembly

26. Install front storage box assembly

27. Install saucer cover plate assembly

28. Install front extension plate

29. Fill refrigerant, refrigeration oil

30. Connect negative electrode of battery

31. Close engine hood cover





                                                                                  Air-conditioning Device

Air-conditioning Device































      47

XII、Temperature Motor Assembly



（I）Removal



1. Open engine hood cover

2. Disconnect negative electrode of battery    Refer to “Disconnection and connection of battery cable”

3. Recycle refrigerant, refrigeration oil    Refer to “Refrigerant, refrigeration oil”

4. Remove front extension plate    Refer to “Auxiliary dashboard assembly”

5. Remove saucer cover plate assembly    Refer to “Auxiliary dashboard assembly”

6. Remove front storage box assembly    Refer to “Auxiliary dashboard assembly”

7. Remove auxiliary dashboard assembly    Refer to “Auxiliary dashboard assembly”

8. Remove driver’s side air bag assembly    Refer to “Driver’s side air bag assembly”

9. Remove steering wheel assembly    Refer to “Steering wheel assembly”

10. Remove jacketing of steering column    Refer to “Jacketing of steering column”

11. Remove combination switch assembly    Refer to “Combination switch”

12. Remove threshold guard plate assembly of front door    Refer to “Threshold guard plate assembly of front door”

13. Remove lower trim plate assembly of A column    Refer to “Lower trim plate assembly of A column”

14. Remove upper trim plate assembly of A column    Refer to “Upper trim plate assembly of A column”

15. Remove end cover of dashboard    Refer to “End cover of dashboard”

16. Remove central right trim plate assembly    Refer to “Central right trim plate assembly”

17. Remove glove box assembly    Refer to “Glove box assembly”

18 Remove A/C controller assembly    Refer to “A/C controller assembly”

19. Remove audio panel assembly    Refer to “Audio panel assembly”

20. Remove audio assembly    Refer to “Audio assembly”

21. Remove central left trim plate assembly    Refer to “Central left trim plate assembly”

22. Remove combination meter    Refer to “Combination meter”

23. Remove lower guard plate assembly of driver’s side    Refer to “lower guard plate assembly of driver’s side”

24. Remove central cover assembly    Refer to “Central cover assembly”

25. Remove front passenger’s side air bag    Refer to “front passenger’s side air bag”

26. Remove dashboard assembly    Refer to “Dashboard assembly”

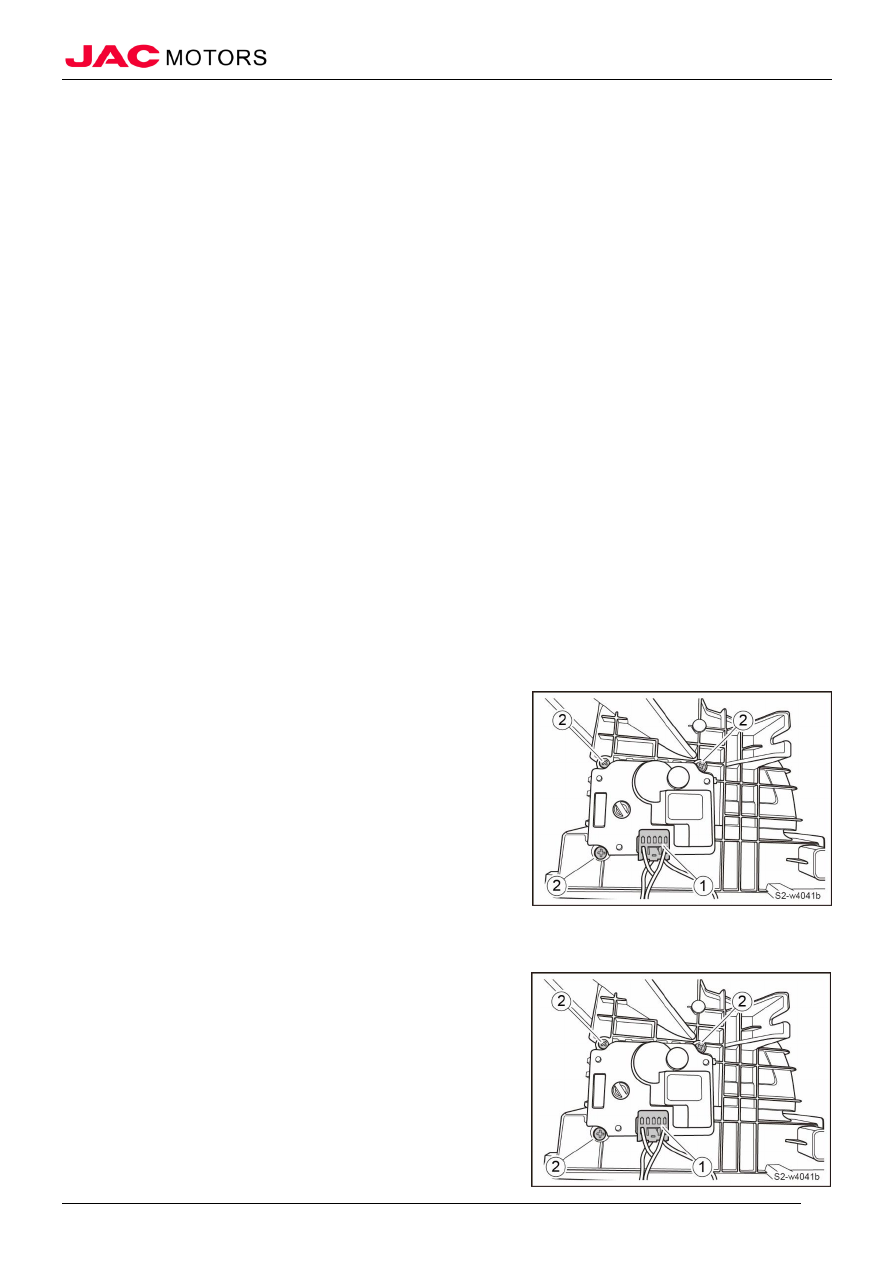

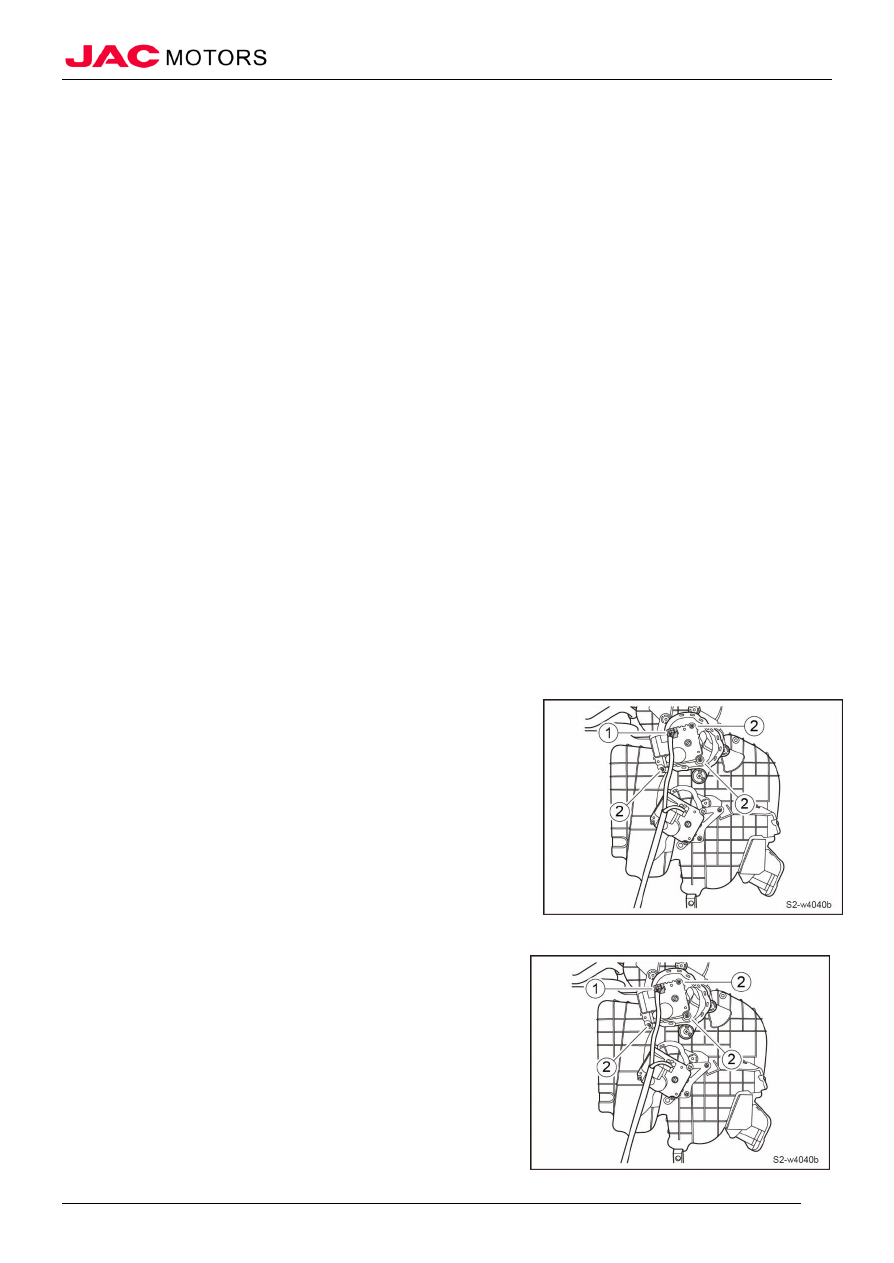

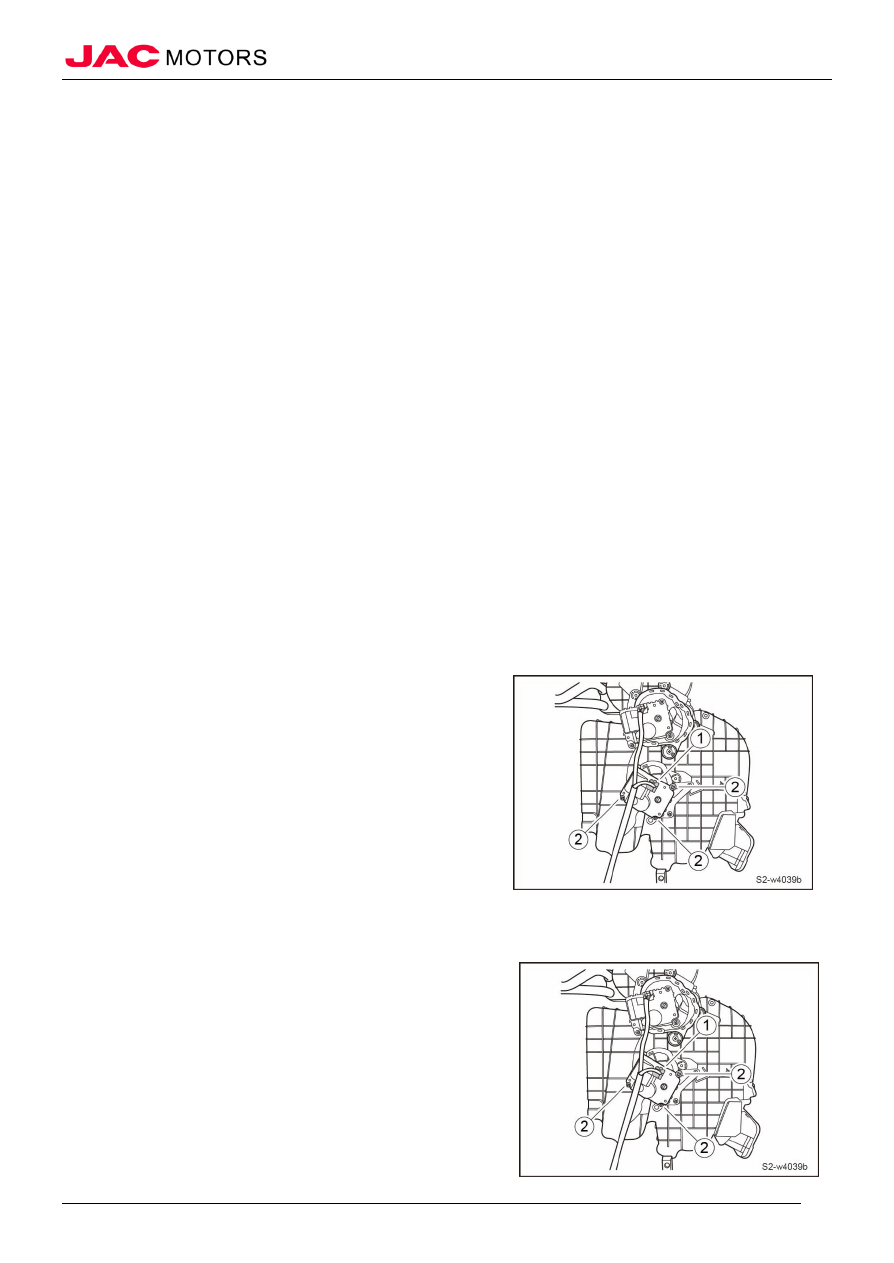

27.    Remove temperature motor assembly

1). Disconnect wiring harness connector of temperature motor

assembly;

2). Remove 3 fixed bolts  ②  of temperature motor assembly;

3). Take down temperature motor assembly;











（II）Installation



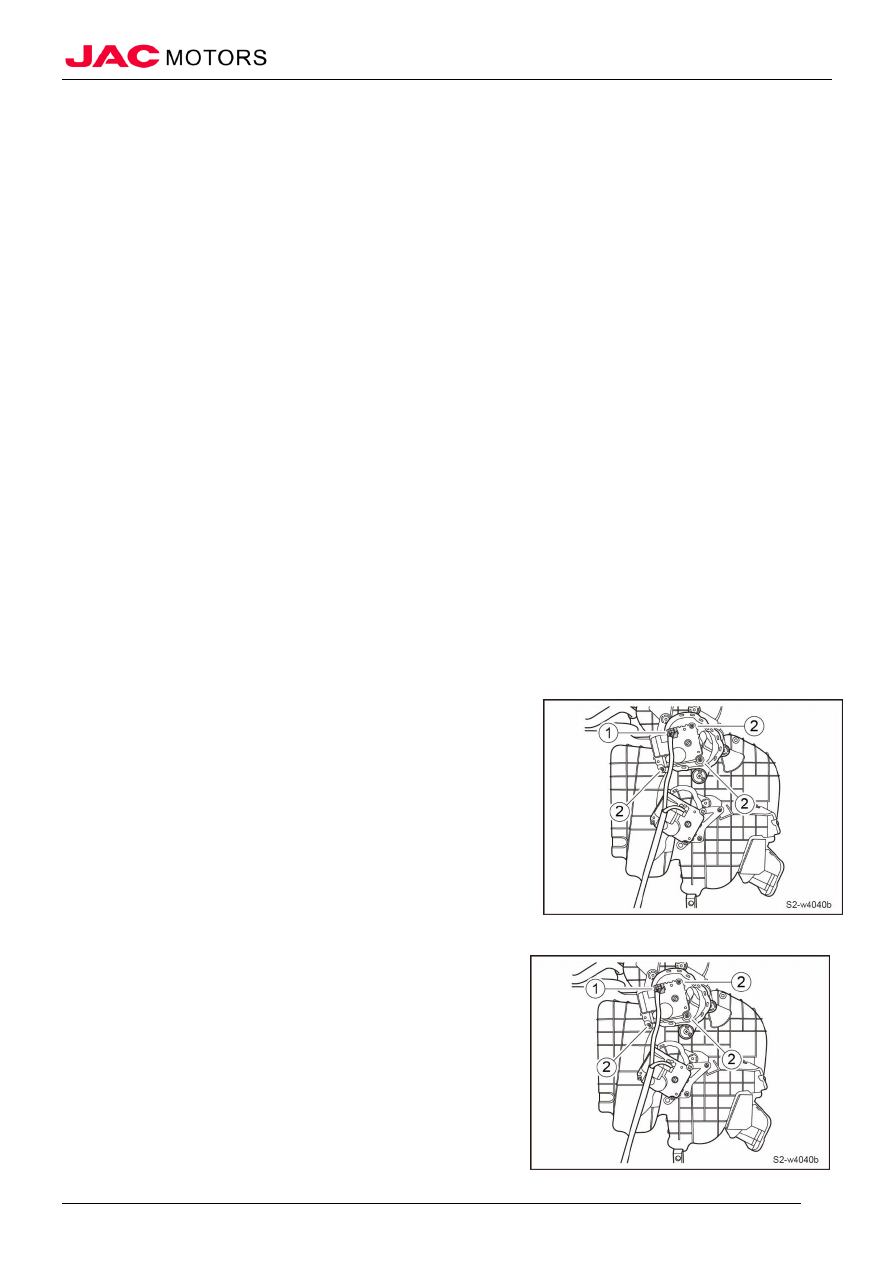

1. Install temperature motor assembly

1). Place temperature motor assembly to installation position, and

tighten 3 fixed bolts  ②;

2). Connect wiring harness connector  ①  of temperature motor

assembly;












                                                                                  Air-conditioning Device

Air-conditioning Device































      48



2. Install dashboard assembly

3. Install front passenger’s side air bag

4. Install central cover assembly

5. Install lower guard plate assembly of driver’s side

6. Install combination meter

7. Install central left trim plate assembly

8. Install audio assembly

9. Install audio panel assembly

10. Install A/C controller assembly

11. Install glove box assembly

12. Install central right trim plate assembly

13. Install end cover of dashboard

14. Install upper trim plate assembly of A column

15. Install lower trim plate assembly of A column

16. Install threshold guard plate assembly of front door

17. Install combination switch assembly

18. Install jacketing of steering column

19. Install steering wheel assembly

20. Install driver’s side air bag assembly

21. Install auxiliary dashboard assembly

22. Install front storage box assembly

23. Install saucer cover plate assembly

24. Install front extension plate

25. Fill refrigerant, refrigeration oil

26. Connect negative electrode of battery

27. Close engine hood cover





                                                                                  Air-conditioning Device

Air-conditioning Device































      49

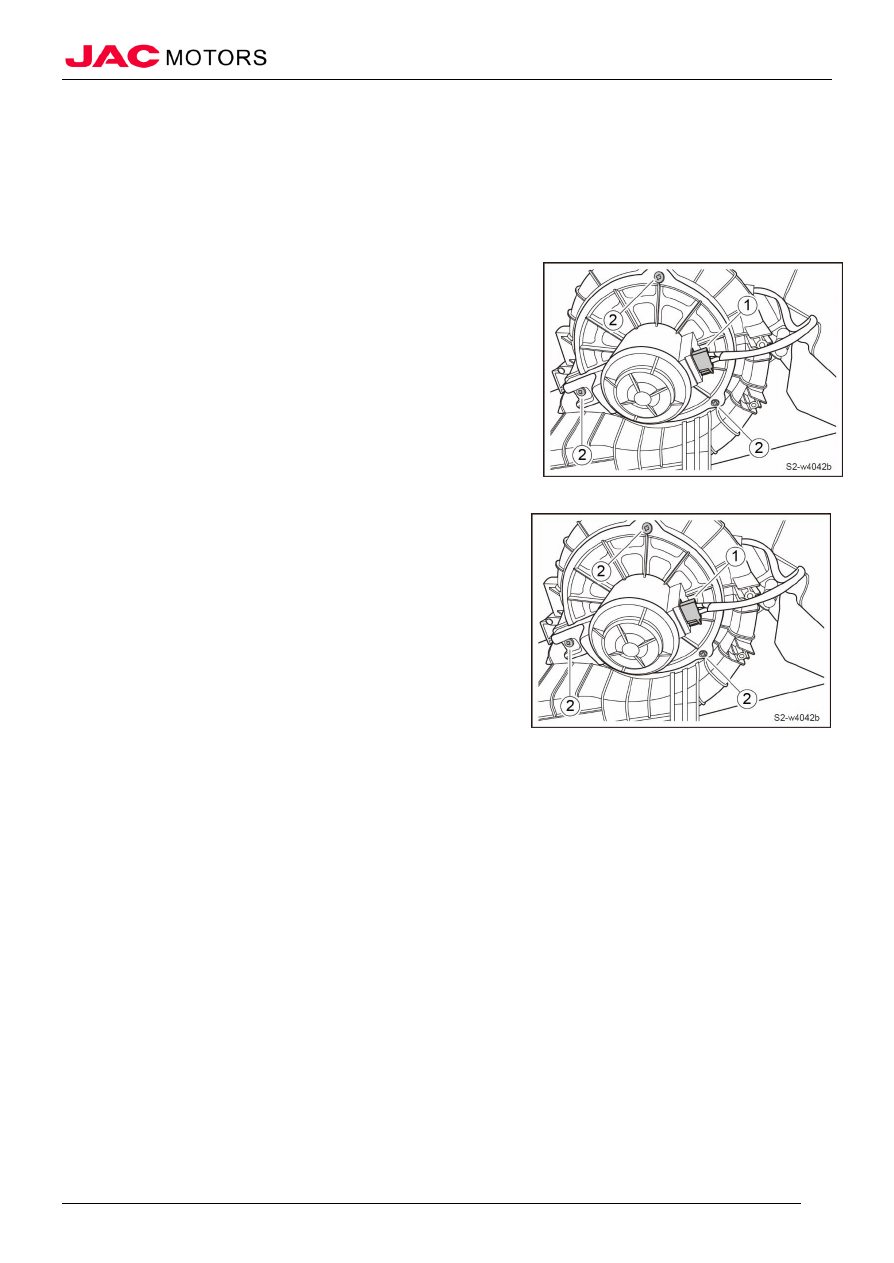

XIII、Mode Motor



（I）Removal



1. Open engine hood cover

2. Disconnect negative electrode of battery    Refer to “Disconnection and connection of battery cable”

3. Recycle refrigerant, refrigeration oil    Refer to “Refrigerant, refrigeration oil”

4. Remove front extension plate    Refer to “Auxiliary dashboard assembly”

5. Remove saucer cover plate assembly    Refer to “Auxiliary dashboard assembly”

6. Remove front storage box assembly    Refer to “Auxiliary dashboard assembly”

7. Remove auxiliary dashboard assembly    Refer to “Auxiliary dashboard assembly”

8. Remove driver’s side air bag assembly    Refer to “Driver’s side air bag assembly”

9. Remove steering wheel assembly    Refer to “Steering wheel assembly”

10. Remove jacketing of steering column    Refer to “Jacketing of steering column”

11. Remove combination switch assembly    Refer to “Combination switch”

12. Remove threshold guard plate assembly of front door    Refer to “Threshold guard plate assembly of front door”

13. Remove lower trim plate assembly of A column    Refer to “Lower trim plate assembly of A column”

14. Remove upper trim plate assembly of A column    Refer to “Upper trim plate assembly of A column”

15. Remove end cover of dashboard    Refer to “End cover of dashboard”

16. Remove central right trim plate assembly    Refer to “Central right trim plate assembly”

17. Remove glove box assembly    Refer to “Glove box assembly”

18 Remove A/C controller assembly    Refer to “A/C controller assembly”

19. Remove audio panel assembly    Refer to “Audio panel assembly”

20. Remove audio assembly    Refer to “Audio assembly”

21. Remove central left trim plate assembly    Refer to “Central left trim plate assembly”

22. Remove combination meter    Refer to “Combination meter”

23. Remove lower guard plate assembly of driver’s side    Refer to “lower guard plate assembly of driver’s side”

24. Remove central cover assembly    Refer to “Central cover assembly”

25. Remove front passenger’s side air bag    Refer to “front passenger’s side air bag”

26. Remove dashboard assembly    Refer to “Dashboard assembly”

27. Remove mode motor

1). Disconnect wiring harness  ①  connector mode motor;

2). Remove 3 fixed bolts  ②  of mode motor;
3). Take out mode motor;













（II）Installation



1. Install mode motor

1). Place mode motor to installation position, and tighten 3 fixed

bolts  ②;

2). Connect wiring harness connector  ①  of mode

motor;





                                                                                  Air-conditioning Device

Air-conditioning Device































      50

2. Install dashboard assembly

3. Install front passenger’s side air bag

4. Install central cover assembly

5. Install lower guard plate assembly of driver’s side

6. Install combination meter

7. Install central left trim plate assembly

8. Install audio assembly

9. Install audio panel assembly

10. Install A/C controller assembly

11. Install glove box assembly

12. Install central right trim plate assembly

13. Install end cover of dashboard

14. Install upper trim plate assembly of A column

15. Install lower trim plate assembly of A column

16. Install threshold guard plate assembly of front door

17. Install combination switch assembly

18. Install jacketing of steering column

19. Install steering wheel assembly

20. Install driver’s side air bag assembly

21. Install auxiliary dashboard assembly

22. Install front storage box assembly

23. Install saucer cover plate assembly

24. Install front extension plate

25. Fill refrigerant, refrigeration oil

26. Connect negative electrode of battery

27. Close engine hood cover





                                                                                  Air-conditioning Device

Air-conditioning Device































      51

XIV、Air Door Motor



（I）Removal



1. Open engine hood cover

2. Disconnect negative electrode of battery    Refer to “Disconnection and connection of battery cable”

3. Recycle refrigerant, refrigeration oil    Refer to “Refrigerant, refrigeration oil”

4. Remove front extension plate    Refer to “Auxiliary dashboard assembly”

5. Remove saucer cover plate assembly    Refer to “Auxiliary dashboard assembly”

6. Remove front storage box assembly    Refer to “Auxiliary dashboard assembly”

7. Remove auxiliary dashboard assembly    Refer to “Auxiliary dashboard assembly”

8. Remove driver’s side air bag assembly    Refer to “Driver’s side air bag assembly”

9. Remove steering wheel assembly    Refer to “Steering wheel assembly”

10. Remove jacketing of steering column    Refer to “Jacketing of steering column”

11. Remove combination switch assembly    Refer to “Combination switch”

12. Remove threshold guard plate assembly of front door    Refer to “Threshold guard plate assembly of front door”

13. Remove lower trim plate assembly of A column    Refer to “Lower trim plate assembly of A column”

14. Remove upper trim plate assembly of A column    Refer to “Upper trim plate assembly of A column”

15. Remove end cover of dashboard    Refer to “End cover of dashboard”

16. Remove central right trim plate assembly    Refer to “Central right trim plate assembly”

17. Remove glove box assembly    Refer to “Glove box assembly”

18 Remove A/C controller assembly    Refer to “A/C controller assembly”

19. Remove audio panel assembly    Refer to “Audio panel assembly”

20. Remove audio assembly    Refer to “Audio assembly”

21. Remove central left trim plate assembly    Refer to “Central left trim plate assembly”

22. Remove combination meter    Refer to “Combination meter”

23. Remove lower guard plate assembly of driver’s side    Refer to “lower guard plate assembly of driver’s side”

24. Remove central cover assembly    Refer to “Central cover assembly”

25. Remove front passenger’s side air bag    Refer to “front passenger’s side air bag”

26. Remove dashboard assembly    Refer to “Dashboard assembly”

27. Remove air door motor

1). Disconnect wiring harness connector  ①  of air door motor;

2). Remove 3 fixed bolts  ②  of air door motor;

3). Take out air door motor;













（II）Installation



1. Install air door motor

1). Place air door motor to installation position, and tighten 3 fixed
bolts;

2). Connect wiring harness connector  ②  of air door motor;

















                                                                                  Air-conditioning Device

Air-conditioning Device































      52

2. Install dashboard assembly

3. Install front passenger’s side air bag

4. Install central cover assembly

5. Install lower guard plate assembly of driver’s side

6. Install combination meter

7. Install central left trim plate assembly

8. Install audio assembly

9. Install audio panel assembly

10. Install A/C controller assembly

11. Install glove box assembly

12. Install central right trim plate assembly

13. Install end cover of dashboard

14. Install upper trim plate assembly of A column

15. Install lower trim plate assembly of A column

16. Install threshold guard plate assembly of front door

17. Install combination switch assembly

18. Install jacketing of steering column

19. Install steering wheel assembly

20. Install driver’s side air bag assembly

21. Install auxiliary dashboard assembly

22. Install front storage box assembly

23. Install saucer cover plate assembly

24. Install front extension plate

25. Fill refrigerant, refrigeration oil

26. Connect negative electrode of battery

27. Close engine hood cover





                                                                                  Air-conditioning Device

Air-conditioning Device































      53

XV、Blower Motor



（I）Removal



1. Open engine hood cover

2. Disconnect negative electrode of battery    Refer to “Disconnection and connection of battery electrode”

3. Remove glove box assembly    Refer to “Glove box assembly”

4. Remove blower motor

1). Disconnect wiring harness connector  ①  of blower motor;

2). Remove 3 fixed bolts  ②  of blower motor;

3). Take down blower motor from below











（II）Installation



1. Install air door motor

1). Place blower motor to installation position, and tighten 3 fixed

bolts  ②;

2). Connect wiring harness connector  ①  of blower motor;











2. Install glove box

3. Connect negative electrode of battery

4. Close engine hood cover





                                                                                  Air-conditioning Device

Air-conditioning Device































      54







XVI、Heater Core Assembly



（I）Removal



1. Open engine hood cover

2. Disconnect negative electrode of battery    Refer to “Disconnection and connection of battery cable”

3. Recycle refrigerant, refrigeration oil    Refer to “Refrigerant, refrigeration oil”

4. Remove front extension plate    Refer to “Auxiliary dashboard assembly”

5. Remove saucer cover plate assembly    Refer to “Auxiliary dashboard assembly”

6. Remove front storage box assembly    Refer to “Auxiliary dashboard assembly”

7. Remove auxiliary dashboard assembly    Refer to “Auxiliary dashboard assembly”

8. Remove driver’s side air bag assembly    Refer to “Driver’s side air bag assembly”

9. Remove steering wheel assembly    Refer to “Steering wheel assembly”

10. Remove jacketing of steering column    Refer to “Jacketing of steering column”

11. Remove combination switch assembly    Refer to “Combination switch”

12. Remove threshold guard plate assembly of front door    Refer to “Threshold guard plate assembly of front door”

13. Remove lower trim plate assembly of A column    Refer to “Lower trim plate assembly of A column”

14. Remove upper trim plate assembly of A column    Refer to “Upper trim plate assembly of A column”

15. Remove end cover of dashboard    Refer to “End cover of dashboard”

16. Remove central right trim plate assembly    Refer to “Central right trim plate assembly”

17. Remove glove box assembly    Refer to “Glove box assembly”

18. Remove A/C controller assembly    Refer to “A/C controller assembly”

19. Remove audio panel assembly    Refer to “Audio panel assembly”

20. Remove audio assembly    Refer to “Audio assembly”

21. Remove central left trim plate assembly    Refer to “Central left trim plate assembly”

22. Remove combination meter    Refer to “Combination meter”

23. Remove lower guard plate assembly of driver’s side    Refer to “lower guard plate assembly of driver’s side”

24. Remove central cover assembly    Refer to “Central cover assembly”

25. Remove front passenger’s side air bag    Refer to “front passenger’s side air bag”

26. Remove dashboard assembly    Refer to “Dashboard assembly”

27. Remove front wiper arm assembly    Refer to “Front wiper arm assembly”

28. Remove ventilation cover plate assembly    Refer to “Ventilation cover plate assembly”

29. Remove main wiring harness assembly    Refer to “Main wiring harness assembly”

30. Remove dashboard beam    Refer to “Dashboard beam”

31. Remove A/C host assembly

32. Remove blower housing assembly

1). Remove 3 fixed bolts of blower housing assembly, and

separate blower housing assembly;

















                                                                                  Air-conditioning Device

Air-conditioning Device































      55





















33. Remove heater core assembly

1). Remove fixed bolt of heater water pipe clamp, and take down water pipe clamp;


















2). Remove tighten bolt of heater core assembly, and take down limit bracket;

3). Pull out heater;





















（II）Installation



1. Install heater core assembly

1). Place heater core assembly to installation position, install limit bracket and tighten bolt;

















2). Install water pipe clamp and tighten bolt;
