JAC S1. Service Manual - part 4

A- repeated short distance drive

B- persistent idling or long time intermittent drive

C- drive under dusty conditions

D- drive on road with salt content or corrosive substance,

or in very cold weather

E- drive on sandy ground

F- drive in crowded traffic in about 50% cases and with

ambient temperature over 90 (32益)

G- drive down slope

H- hauling

I- the vehicle is used for patrol by police, taxi, commer鄄

cial vehicle or hauling

J- drive at a speed over 170km/h

Maintenance in severe environment

The replacement mileage/ time of engine oil and oil filter and gearbox oil must be shortened if your vehicle drives in one

or more of the following conditions. Other maintenance will follow the items for ordinary driving conditions.

R: Replace

I: inspection, with necessary cleaning, adjustment, repair or replacement after the inspection.

Maintenance item

Maintenance operation

Maintenance interval

Driving condition

Engine oil and oil filter

R

Every 5000KM or 3 months

A, B, C, F, H, J

Air filter

R

More frequently

C, E

Spark plug

R

More frequently

B, H

Timing belt

R

Every 4000KM or 24 months

D, E, F, G

Braking lining/ clamp/ disc/ drum/ parking brake

I

More frequently

C, D, G, H

Power steering gear, linking device and dust hood

I

Every 10000KM or 6 months

C, D, E, F

Driving shaft and sleeve

I

Every 15,000KM or 12 months

C, D, E, F

Air conditioning filter (for vaporizer and blower)

R

More frequently

C, E

Manual gearbox oil

R

Every 4000KM or 24 months

A, C, D, E, F, G, H, I, J

Transfer case oil and main reducer oil (4WD)*1

R

Every 4000KM or 24 months

C, E, G, I

Vehicle maintenance requirements

104

*1: The transfer case oil and main reducer oil transfer case should be replaced in time if water has entered into oil.
Severe conditions:

Description of periodical mainte鄄
nance items

音 Engine oil and filter
The engine oil and filter should be
replaced according to the mainte鄄
nance schedule. Such replacement
shall be made frequently when the
vehicle is running under severe con鄄
ditions.
音 Driving belt
Avoid thread breaking, cracking, ex鄄
cessive wearing or oil contact with
the belt. Check all driving belts and
replace them when necessary. To
keep the belt tension, the belt should
be checked periodically and adjust鄄
ed when necessary.
音 Fuel filter
A faulty filter could limit the speed,

damage the exhaust system and re鄄
sult in difficult starting. The filter
should be replaced frequently if
there is excessive foreign substance
accumulated in the fuel tank.
After installing a new filter, start the
engine and check the connection for
oil leakage. The fuel filter should be
installed by trained technical person鄄
nel.
音 Inspection of fuel piping
Check the fuel hose and connection
piping for oil leakage or damage.
Damaged or leaking part should be
replaced by trained technical person鄄
nel.
音 Timing belt
To prevent damage or deformation of
timing belt, check all associated ac鄄

cessories. Immediately replace dam鄄
aged accessories.
音 Purge line and fuel filter
Check the purge line and fuel filter
as per the maintenance schedule.
Determine the purge line and fuel fil鄄
ter. Confirm that the purge line and
fuel filter have been replaced.
音 Vacuum and crankshaft case
Ventilation duct
Check if the surface of ventilation
duct has become hot or damaged
mechanically.

Caution:
音 Never bring the duct surface
close to devices with high tem鄄
perature, such as exhaust mani鄄
fold. Inspect the piping and de鄄

105

termine that it is not in contact
with device exhausting hot gas.
Inspect the connections of all
pipes, such as clamp connec鄄
tors, to confirm they have been
fastened and there is no fuel
leaking out. Any connector
found with deteriorated function
or damage should be replaced
immediately.

音 Air filter
Genuine JAC Brand air filter is rec鄄
ommended for the replacement.
音 Spark plug
Confirm that a new spark plug is in鄄
stalled in the correct heat value
range.
音 Engine cooling liquid

Replace the cooling liquid periodi鄄
cally according to the maintenance
schedule.
音 Manual gearbox oil
Check the manual gearbox oil ac鄄
cording to the maintenance sched鄄
ule.

音 Braking hose and piping
Check for correct installation and for
any friction, breakage, deterioration
and oil leakage.Any accessory found
damaged should be replaced imme鄄
diately.

音 Braking liquid
Check the braking liquid level in the
braking liquid tank. The level should
be between "MIN" and "MAX" on the
tank side. Use braking liquid similar
to DOT3 or DOT4.
音 Rear braking drum/friction lining
Parking brake
Check the rear braking drum and
friction lining for scratching, burning,
oil leakage, accessories damage and
excessive wearing, Check the park鄄
ing brake system, including the
parking brake lever and tie cable.
Refer to the service manual for fur鄄
ther maintenance procedures.
音 brake lining, brake and braking
disc
Check the brake lining and braking

Note:
音 If the oil level is too low,
check for any leakage before
making up oil. Do not add ex鄄
cessive amount of oil.

Vehicle maintenance requirements

106

disc for wearing and if the brake
leaks liquid.
音 Exhaust pipe and silencer
To prevent breaking, deterioration or
damage, check the exhaust pipe, si鄄
lencer and support. Start the engine
and listen for possible gas leakage.
Fasten the connector or replace part
when necessary.
音 Suspension support screws
Check the suspension connectors
and fasten them at normal tension.
音 Steering gear housing, connector
and dust hood/ lower arm connecting
spherical head
Stop the vehicle and turn off the en鄄
gine to check the function of steering
wheel, to avoid bending or damaging
the connector. Check the dust hood

and connecting spherical head, and
replace damaged parts.
音 Power steering gear, belt and
hose
Check the power steering pump and
hose for possible oil leakage or
damage. Any leaking parts shall be
immediately replaced. Check the
steering belt for thinning, rupture,
excessive wearing and presence of
paint, and keep it at correct tension.
Make replacement or adjustment
when necessary.
音 Driving shaft and sleeve
Check the status and functions of
driving shaft and sleeve as well as
the clamping device. Replace any
damaged part and re-lubricate them
when necessary.

音 Air conditioning media
Check the air conditioning lines and
connectors for leakage or damage.

107

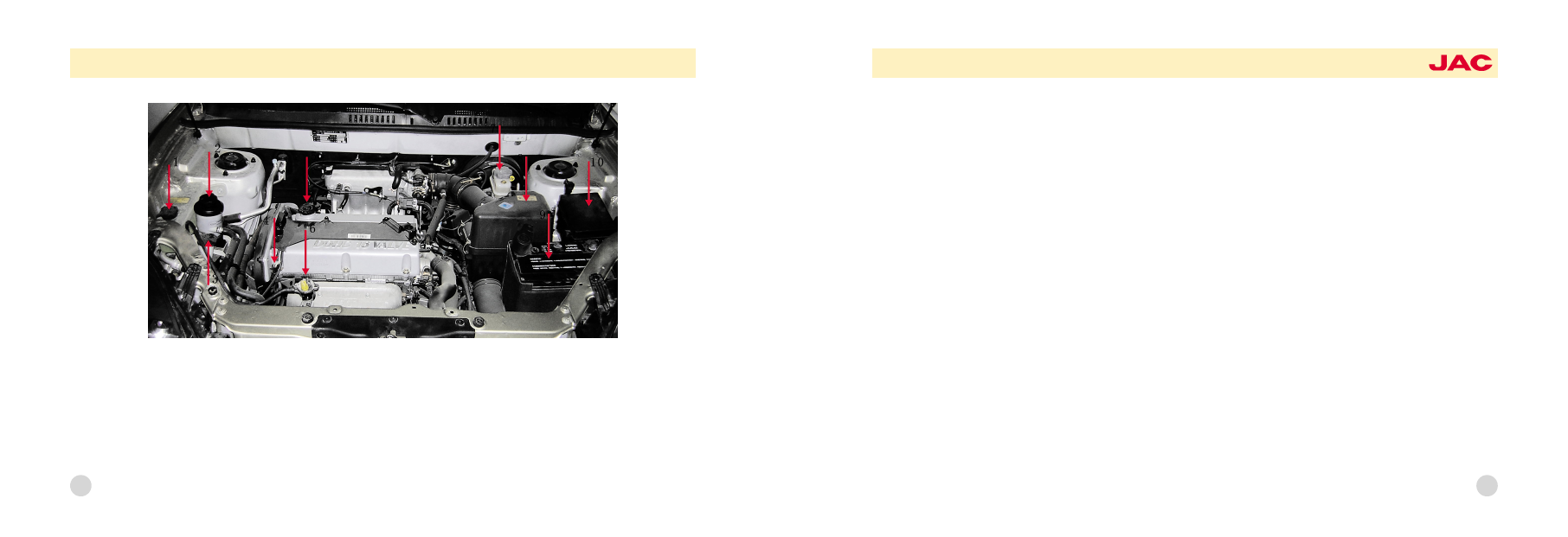

Maintenance by vehicle owner

1. Auxiliary water tank cap
2. Power steering fluid reservoir
3. Wiper water tank
4. Oil stick
5. Engine oil filling port
6. Water tank cap

7. Brake and clutch fluid reservoir
8. Air filter
9. Battery
10. Relay box

110

General inspection

Engine compartment
The following should be inspected
frequently:
音 Engine oil level and operation status
音 Gearbox level and operation status
音 Braking liquid level
音 Clutch liquid level
音 Engine cooling liquid level
音 Wiper water tank level
Status of auxiliary driving belt
音 Status of engine cooling liquid
pipe
音 Leakage of liquid (about unquali鄄
fied components)
音 Power steering oil level
音 Battery
Exterior of the vehicle
The following should be inspected

once a month:
音 Overall vehicle surface and status
音 Status of air filter
音 Tension of wheel and wheel nuts
音 Status of exhaust system
音 Status and function of vehicle
lights
音 Status of windscreen
音 Status of wiper liner
音 Painting and vehicle body
音 liquid leakage
音 Status of doors and engine hood
音 Tire pressure and wearing (includ鄄
ing the spare tire)
Interior of the vehicle
The following should be inspected
during drive:
音 Function of lights
音 Function of windscreen wiper

音 Function of horns
音 Function of defroster and preheat鄄
ing system(air conditioner,if installed)
音 Function and status of steering
wheel
音 Status and function of rear view
mirror
音 Function of turning signals
音 Function of accelerator pedal
音 Function of brakes, including
parking brake
音 Function of manual transmission
音 Status and function of seat con鄄
trols
音 Status and function of safety belts
音 Function of sunshade
For any anomaly found in status and
function, make a careful check and
contact the JAC dealer when service

111

is required.

Check engine oil

It is necessary to test the quality of
oil used in the engine. Check the oil
level at least once a month during
normal service. The oil level should
be checked more frequently in trav鄄
eling or when driving in severe envi鄄
ronment.

Recommended engine oil
1. Gasoline engine

It is recommended to use the fuel -
saving SH, SG or SG1CD (API)
thickened engine oil.

Check the oil level

Before check the engine oil, warm up
the engine to normal water tempera鄄
ture and park the vehicle on a flat
ground. Turn off the engine and wait

for several minutes. Pull out the oil
stick, wipe off the oil, and insert the
oil stick again and then pull it out a鄄
gain. Record the final oil level on the
stick. The level should be between
the full ("F") and low ("L") positions.

Filling oil

If the oil level is close to or below the
"L" mark, fill oil to bring it to the "F"
mark. To fill oil:
1. Open the cap on the filling port by

Note:
音 SAE 5W20 is not suitable for
the vehicle.

Maintenance by vehicle owner

112

turning it anti-clockwise.
2. Check the level after filling oil.
Never fill it with excessive oil.
3. Immediately close the filling port
cap by turning it clockwise. The
amount of oil between "F" and "L"
marks is about 1 liter.

Engine oil consumption
Functions of engine oil

The main functions of engine oil are
to lubricate and cool the internal of
the engine.
Consumption process of engine oil
The engine will surely consume en鄄
gine oil during normal driving. The
following is the oil consumption by
engine under normal conditions:
音 The engine oil is used to lubricate
the piston, piston ring and cylinder.

When the piston is at the bottom of
cylinder, a film of gasoline is formed
in the upper part of the cylinder.
When gasoline is sucked into the
combustion chamber by the engine,
a very powerful negative pressure
will be produced. During combus鄄
tion, the gasoline and engine oil
combust with the aid of high temper鄄
ature combusting gas.
音 The viscosity and quality of en鄄
gine oil are directly related to the oil
consumption, engine speed and
driving status. High driving speed
and frequent acceleration and de鄄
celeration will increase the oil con鄄
sumption.
Replace engine oil and filter
Replace the engine oil and filter as

per the maintenance schedule. If the
status of vehicle is in a severe envi鄄
ronment, the service period of engine
oil and filter should be shortened.
Following is the relevant procedure
for engine oil and filter replacement:
1. Park the vehicle on a level ground
and apply the parking brake. Start
the engine to allow it to reach the
normal water temperature. Turn off
the engine and set the shift lever at
reverse gear (manual transmission).
The parking brake is applied con鄄
currently at this time.

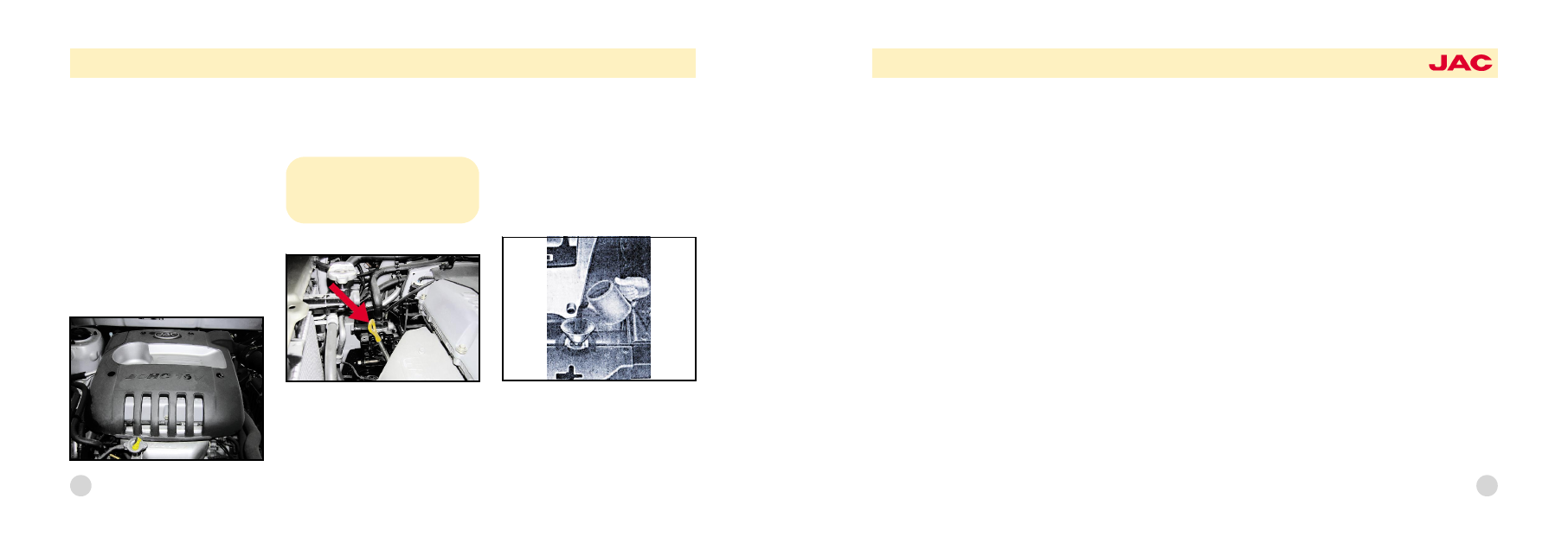

2. Open the engine cover and un鄄
screw the engine oil filling port cap.
3. Go under the vehicle and turn an鄄
ti-clockwise and loosen the drain
plug with a spanner. Determine the

113

correct position of engine oil before
drain,and then loosen the drain plug.

4. After the engine oil has been
completely drained, tighten the drain
plug clockwise.
5. Remove the oil filter. It should be
removed with hands (if you feel slip鄄
pery, try to take it off with a piece of
cloth). A certain amount of engine oil
may flow out when the filter is re鄄
moved. Therefore, align it with a
container below.
6. Install the new oil filter. Never over
tighten it, keep the contact surface

clean, and completely remove old
washers. Before fitting, apply clean
engine oil onto the sealing washers
of the filter.
7. Fill the engine with oil of qualified
grade and check the level.
8. Start the engine and check for any
oil leakage at the drain plug or oil filter.
9. After the engine has reached the
normal water temperature, stop it
and check the oil level again.

Inspection and replacement of en鄄
gine cooling liquid.

Note:
音 When it is necessary to add

engine oil, use the oil with quali鄄
fied grade. It is recommended to
store the engine oil in a sealed
container, and buy it from a gas
station. Never pour the oil onto
ground or discard it with other do鄄
mestic rubbish.

Maintenance by vehicle owner

114

Warning院

音 Take care when draining the
engine oil, to avoid scalding by
hot oil!

Warning院

音 Persistent skin contact with
used engine oil may lead to
cancer. Wash the skin with soap
and clean water, and protect
your skin.

Warning院

音 Never open the water tank
cap when the engine is hot. The
pressure in the cooling system
of engine may force the cooling
liquid out. Failure to observe this
advice may result in serious
scalding accident. Therefore,
never open the water tank cap
when the engine is hot.

Engine cooling liquid

Use an ethylene or ethylene glycol
cooling liquid with water at a mixture
ratio of 50/50. The engine cooling
liquid should be compatible with the
parts of aluminum alloy engine. Nev鄄
er use additional inhibitor or additive.
The cooling system should used en鄄
gine cooling liquid with correct con鄄
centration and anti-freezing and an鄄
ti-corrosion performance.
Do not use a cooling liquid solution

with concentration exceeding 60% or
below 35%. Using such cooling liq鄄
uid may damage the cooling system.
Refer to the table below for filling or
replacing engine cooling liquid, and
adjust the mixture ratio as appropri鄄
ate.

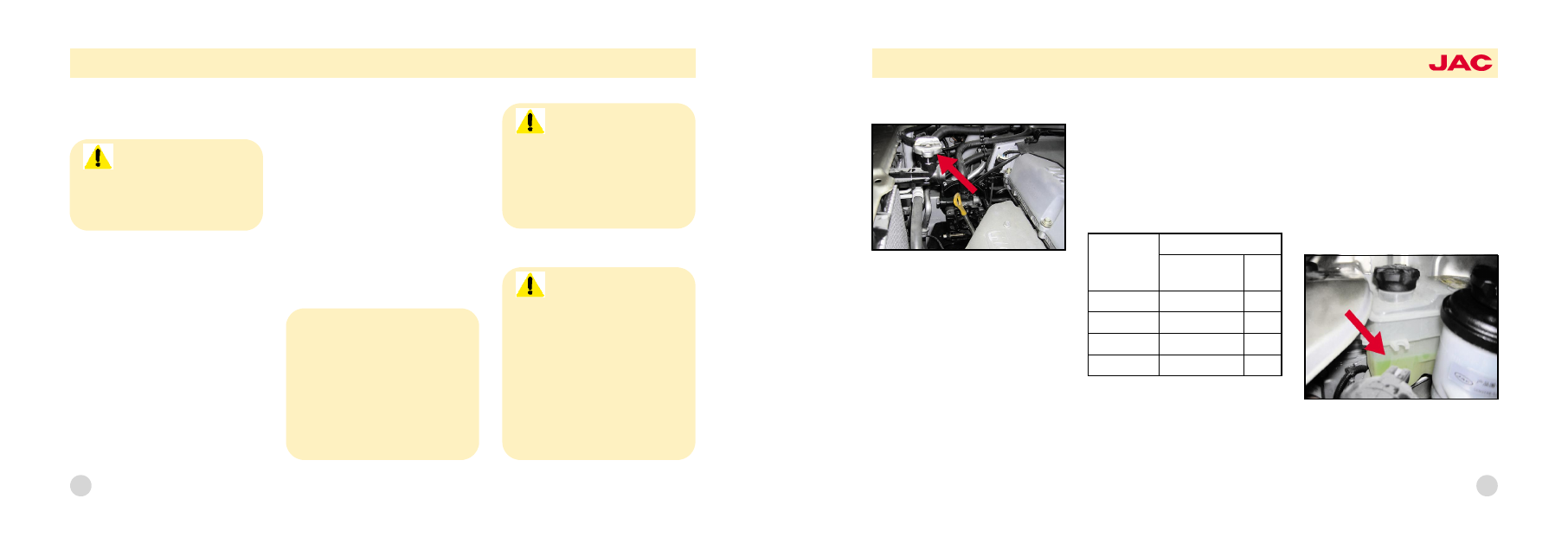

Check the cooling liquid level

The cooling liquid level can be seen
on the side of the plastic cooling liq鄄
uid tank. The level should be be鄄

tween the "L" and "F" lines. If it is be鄄
low the "L" mark, cooling liquid
should be added. If the standard lim鄄
it is still not reached, check for pos鄄
sible water leakage. If the level
keeps on decreasing, have it
checked by a JAC dealer and find
out its cause.

Replace engine cooling liquid

Replace engine cooling liquid as per
the maintenance schedule.

Protection 益

Mixing ratio

Cooling liquid

solution

Water

-15

30%

65%

-25

40%

60%

-35

50%

50%

-45

60%

40%

115

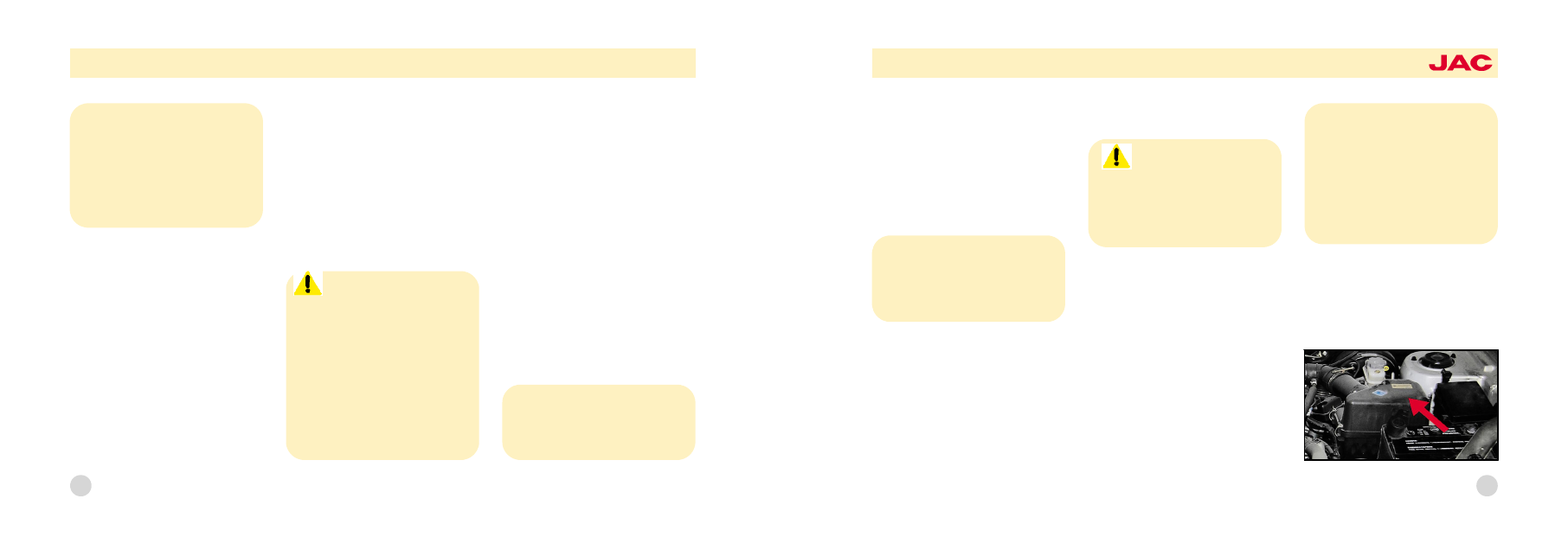

Replace spark plug

You will find it very easy to replace
the spark plugs with the engine cold.
Replace the spark plugs one by one,
to avoid confusing the wires.
1. Remove the intermediate cover of
the engine swing hood.

2. Clean the dirt deposited around
the spark plug with a piece of clean
cloth, to prevent dirt from entering
the cylinder when the spark plug is
removed.
3. To remove the HV wire, pull out
the connector directly instead of the

cable. Pulling out the cable may
damage the carbon cored conductor.

4. Operate the spanner on the upper
part of the spark plug to remove an
old spark plug, and never damage
the ceramic insulator.
5. Turn the spanner anti-clockwise to
remove an old spark plug.
6. To install a new spark plug, oper鄄
ate the spanner on the upper part of
the spark plug and never damage
the ceramic insulator.

7. Push the isolated connector onto
the pole, and replace the HV wire.
Check the HV wire for complete
breaking and never drop a HV wire.

Replace air filter

Note:
音 It is recommended to have the
authorized JAC dealer replace the
spark plugs.

Note:
音 The spark plug should be fully
fastened.Excessive tightening may
damage the aluminum alloy cylin鄄
der head. Also, loose spark plug
can cause overheating of spark
plug and damage the engine.

117

Warning院

音 Replacement of spark plug
must be done with the engine
cold. An excessively hot engine
may result in scalding.

1. Park the vehicle on a level ground,
apply the parking brake and open
the cooling liquid tank cap.
2. Get a drain container and open
the drain tap of the cooling liquid
tank. After all cooling liquid has been
drained, tighten the drain tap.
3. Refer to relevant instructions for
details about the volume of cooling
system of your vehicle. Add appro鄄
priate amount of cooling liquid as per
the manufacturer instructions. Now

add demineralized water until it tops
up to the filling port of the cooling liq鄄
uid tank.
4. Start the engine with the water
tank cap opened. If cooling liquid
needs to be added, add the liquid.
5. Check and close the water tank
and the tank cap, and check that the
drain tap has been completely closed.

Replace spark plug

The spark plug must be replaced as
per the period required in the mainte鄄
nance schedule, or when the engine
performance requires such replace鄄
ment. Traces of unqualified spark
plugs installed include engine fire in鄄
terruption during driving, increased
fuel consumption, and slow acceler鄄
ation.Use the spark plugs recom鄄
mended by JAC dealer for replace鄄
ment of spark plugs. Using other
spark plugs may deteriorate the ve鄄
hicle performance,interfere with radio
frequency or damage the engine.

Caution:
音 The engine cooling liquid
may damage the protection lay鄄
er of your vehicle. If it has been
spilled onto the vehicle, wash it
with clean water.

Note:
音 Pure and qualified parts must
be used for replacing spark
plugs.

Maintenance by vehicle owner

116

Warning院

音 The cooling fan is controlled by
the engine cooling liquid tempera鄄
ture, and can be operated when
the engine does not run. Take
care about safety when working
near the cooling fan. When the
cooling liquid temperature has re鄄
duced, the fan will stop operating
automatically. This is normal.

Replace the air filter as described
below:
1. Release the clamps around the fil鄄
ter cover.
2. Now, the filter cover can be lifted,
to take out the old filter and put in
the new filter. It is recommended to
use genuine JAC filter.

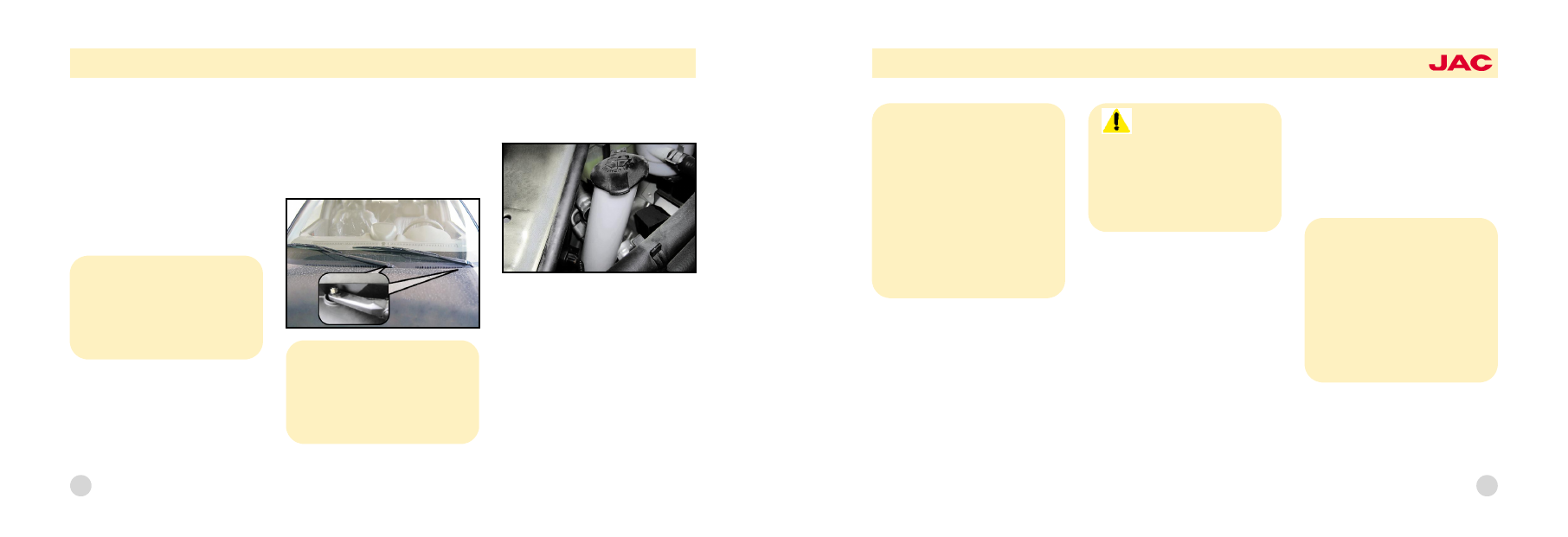

Windscreen wiper liner

Check the wiper liner from time to
time, and clean off road dirt or other
debris accumulated on it. To clean
the wiper liner and wiper arm, use

clean sponge or cloth, mild soap or
detergent and clean water. If the
wiper continuously scratch or foul the
windscreen replace it with one of
JAC origin.

Top the spray liquid tank with
liquid

音 The spray liquid tank supplies the
spray cleaning device of windscreen
with spray liquid.
音 Ensure the quality of spray liquid
and top the tank. During bad weath鄄
er or the spray device is used fre鄄
quently, the spray liquid level should
be checked frequently.
音 The volume of the spray liquid
tank is 3.4 liters.

Caution:
音 Driving your vehicle without
fitting a suitable air filter may re鄄
sult in increased wearing of the
engine.

Caution:
音 Never run the wiper with the
glass dry, as this will seriously
damage the wiper liner and
scratch the windscreen.

Maintenance by vehicle owner

118

Inspect the gearbox (manual)

It is recommended to use the pure
JAC product (API GL -4) for the
gearbox oil.
Oil amount in manual gearbox
The amount of oil in the manual gear鄄
box is 2.3 liters.

Inspect the level of manual
gearbox oil

Turn off the engine and park the ve鄄
hicle on a level ground.
1. Turn the filling port plug anti -
clockwise with a proper spanner and
open it with your fingers.
2. Feel the oil level inside with your
finger. The oil level should be in the
middle. If not, check if there is oil
leakage before adding oil. To fill the
gearbox again, oil should be added

to an appropriate level. Never add
too much oil.
3. Replace the filling port plug and
screw it on with your fingers, and
then tighten it with a spanner.
Inspect the brakes

Caution:
音 Never use the radiator an鄄
tifreezing liquid (engine cooling
liquid) in the spray device, as
this will damage the protection
layer of your vehicle.
音 Never operate the spray de鄄
vice without spray liquid, as this
may damage the spray liquid
pump.

Caution:
音 Brakes are very important to
safe driving, therefore it is rec鄄
ommended to have the JAC
dealer inspect the brakes. The
brakes shall be checked for
wearing as per the maintenance
schedule.

119

Warning院

音 Check the gearbox oil level
after the engine has cooled
down whenever possible. If the
engine is hot, take care to avoid
scalding.

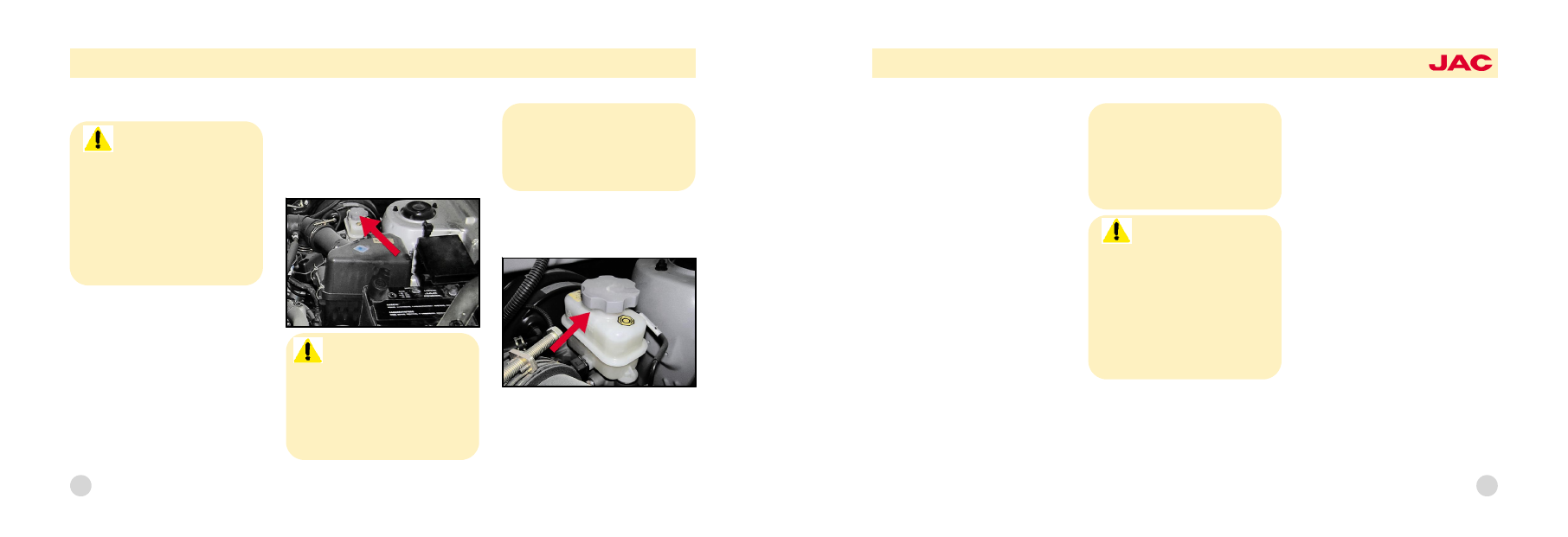

Inspect braking liquid level

Braking liquid

It is recommended to use the hy鄄
draulic braking liquid in conjunction
with "JG4". Refer to the relevant in鄄
structions on the container.
Inspect the level
The braking liquid in the braking liq鄄
uid tank should be inspected peri鄄
odically. The level should be be鄄

tween the "MIN" and "MAX" marks on
the side of the tank. If the level is at
or below the "MIN" mark, add brak鄄
ing liquid to the "MAX" position.
音 Never fill up excessively.

Inspect clutch liquid
Inspection method of clutch liq鄄
uid

To service the engine hood, it is nec鄄
essary to inspect the clutch liquid
level of the general braking pump.
The system should also be checked

open over the specified time peri鄄
od. This can prevent damage to
the brake system by intrusion of
dirt and moisture.

Maintenance by vehicle owner

120

Warning院

音 Braking liquid spilled into your
eyes may affect your sight. Use
qualified DOT3 or DOT4 braking
liquid. Never leave the braking liq鄄
uid reservoir or braking liquid tank

Warning院

音 Refer to the contents in Cau鄄
tion when measuring the braking
liquid level.Braking liquid spilled
into eyes may cause sight dete鄄
rioration. It can also damage the
paint and braking liquid is not
readily removable.

for possible oil leakage. Check and
confirm that the clutch level is be鄄
tween "MAX" and "MIN". Add a suit鄄
able amount of clutch liquid as re鄄
quired. Decrease of level means
leakage existing in the clutch system,
and a timely inspection should be
made to identify the leaking position
and have it repaired. Consult your
JAC dealer for detailed repair
method.

Replace braking liquid

The recommended JG4 braking liq鄄
uid should be used.
The cap of braking liquid fluid
reservoir must be tightly closed, to
prevent dirt and moisture from enter鄄
ing.

Maintenance of air conditioner
Keep the condenser clean

Check periodically the air condition鄄
ing condenser (and engine radiator)

for accumulated dirt, dead insects
and leaves. They may affect the
cooling effect. Take care when
cleaning such objects to avoid being
trapped into the cooling fan.

Inspect the driving belt of air
conditioning pump

When the air conditioner is in normal
use, the air conditioning pump driv鄄
ing belt tension should be checked
once a month. To check the tension
of this belt, press the belt in the mid鄄
dle between the engine crankshaft
and air conditioning pump pulley.
The deflection must not exceed
8.0mm when it is pressed with a fin鄄
ger. The deflection may approach
8.0mm (0.315 ft) when measured
with instrument at a pressure of 98N

Note:
音 Never allow other liquid to
contaminate the braking liquid.
This may render the system
functioning abnormal.

121

Warning院

音 Refer to the contents in Cau鄄
tion when measuring the braking
liquid level. Braking liquid spilled
into eyes may cause sight dete鄄
rioration. It can also damage the
paint and braking liquid is not
readily removable.

(22Ib).
If the belt is excessively relaxed,
have its tension adjusted by the JAC
dealer.
Inspect the operation function of air
conditioner
1. Start the engine with the air condi鄄
tioner set at the minimum tempera鄄
ture.
2. If no cold air is blown out from the
instrument panel opening, have the
air conditioning system checked by
the JAC dealer.

Lubrication

It is necessary to lubricate the air
conditioning pump and the sealing
port from time to time, so run the air
conditioner for at least 10 min. every
week, especially in the seasons
when air conditioner is not used, as
this is absolutely necessary.

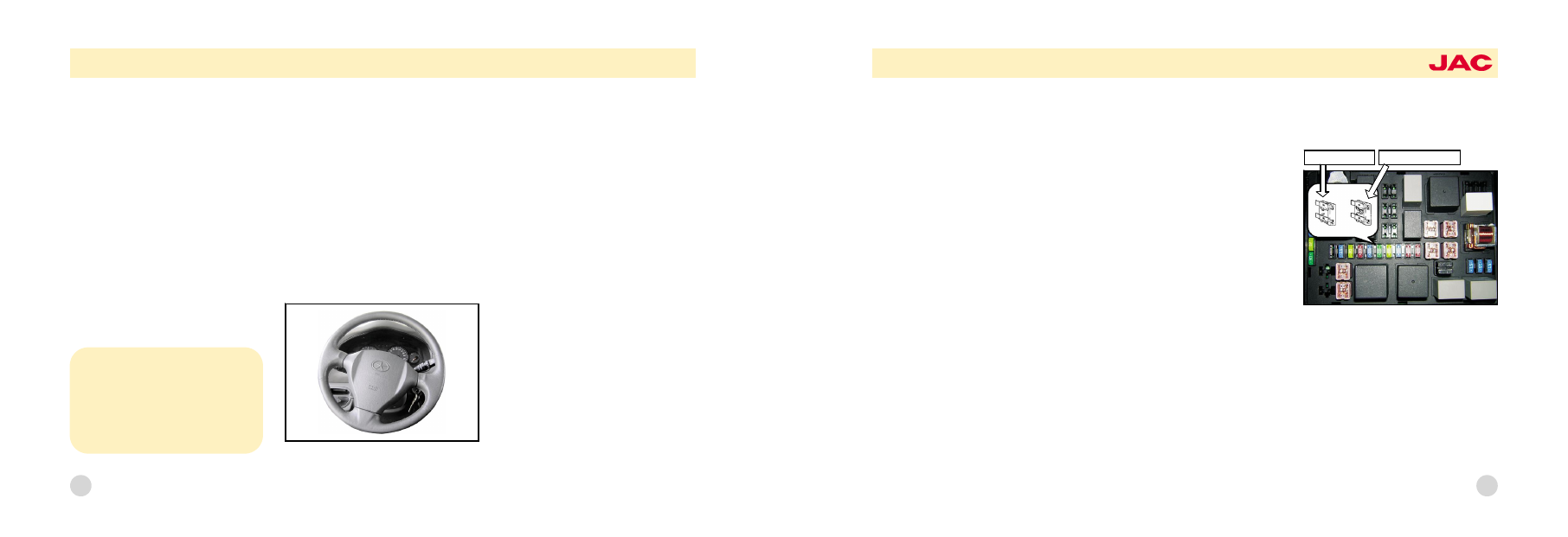

Inspect steering wheel
Free travel of steering wheel

To inspect the free travel of steering
wheel, park the vehicle with four
wheels straight to the front, and light鄄
ly turn the steering wheel to the rear
and outward. Hold the steering wheel
with hands lightly and operate the
steering wheel flexibly according to
the resistance marked on the free
travel range. If the free travel has ex鄄
ceeded the normal range, have it
checked by the JAC dealer, and ad鄄
just or repair the steering wheel when
necessary.

Inspect clutch pedal
Free travel

Turn off the engine and step on the
clutch pedal until a change of resis鄄
tance is felt. This is the free travel of
the clutch pedal. The free travel must

Caution:
音 Operating the air conditioning
system at low temperature for
long time may damage the air
conditioning pump.

Maintenance by vehicle owner

122

be within the specified range. If not,
have it checked by the JAC dealer.
Make adjustment or repair when nec鄄
essary.

Inspect braking pedal
Gap

You need an assistant to inspect the
gap of the braking pedal. Ask your
assistant to step on the braking ped鄄
al several times in succession, and
keep the pedal pressed with a force
of 490N. The gap of braking pedal is
the distance between the braking
pedal surface and the acoustic plate
below the floor mat. If this gap is not
within the specified range, have it
checked by the JAC dealer, and
make adjustment or repair when nec鄄
essary.

Inspect driving belt

The tension of the driving belt should
be

inspected

periodically,

and

should be adjusted when necessary.
In the meantime, check the belt for
any trace of breaking, wearing or
ageing, and replace it when neces鄄
sary. Check the routing of the belt
and determine that no engine part
will obscure the movement of the
belt. After the belt is replaced, the
new belt should be re-adjusted after
two or three weeks, to eliminate any
relaxing occurring after the use.

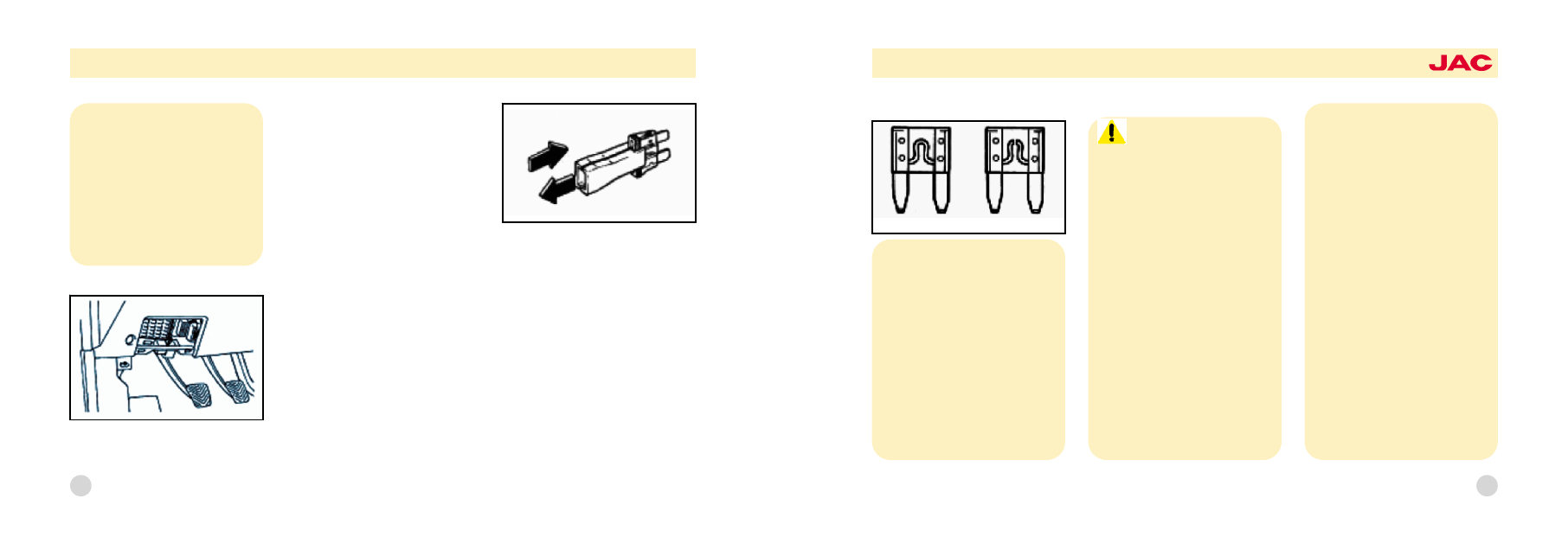

Inspect and replace fuse
Replace fuse

The fuse will be blown when the sys鄄
tem current exceeds the specified
range. Therefore, it is necessary to
prevent damage to wires. (The cause
is normally system short-circuiting or
excessive high load). If this is not the
cause, ask the JAC dealer to deter鄄
mine the cause.

123

damaged part undamaged part

Replace auxiliary fuse

Below the driver position instrument
penal are provided the fuse box for

lights and other electronic devices.
You can see a circuit diagram inside
the fuse box. If the lights or other
electronic devices stop working, a
blown fuse may be the cause. If the
fuse has been blown, you can see
that the metal wire inside the fuse
capsule is burnt. If you have identi鄄
fied a blown fuse, proceed as the fol鄄
lowing:
1. Turn off the ignition switch and all
other switches.
2. Open the fuse box and check
each fuse. Pull each fuse in your di鄄
rection (to facilitate operation, smaller
"fuse removal tool" is provided in the
fuse box.).

3. It is necessary to check all fuses,
regardless whether burnt fuse has
been identified.
4. Replace a blown and old fuse with
a new fuse of the same Ampere rat鄄
ing. The fuse should be properly fit鄄
ted into the clamp. If not, have the
JAC dealer repair or replace the fuse
clamp. If you have no spare fuse
available, you may use a fuse of the
same or lower Ampere rating for
those that can still work without a

Caution:
音 To replace the fuse, never
use a fuse other than the original
one in type or Ampere rating.
Never use a wire or a fuse with
higher Ampere rating, as this
can cause damage to the circuit
and burn the vehicle.

Maintenance by vehicle owner

124

fuse (radio or lighter, etc.)

Inspect batteries

Damaged

Normal

Caution:
音 A blown fuse indicates a fault

in the circuit. If the replaced fuse
is blown immediately after the
switch for the relevant device is
turned on, it indicates serious
damage to the fuse and assis鄄
tance from JAC dealer is required.
Never use a fuse other than one
with the same or lower Ampere
rating. A fuse with higher rating
may result in damage to the circuit
or burning of the vehicle.

Warning:

音 Take care about batteries!

Follow the precautions given be鄄
low when handling batteries, to
avoid any accidents.
音 Batteries contain highly corro鄄

sive sulfuric acid, and never allow
electrolyte

splatter

onto

the

clothes or painting surface. In
case of any electrolyte splattered
on your body, immediately do the
following:
音 If any electrolyte splatters onto

your skin, rinse it with clean water
for at least 15 minutes, and see
the doctor as soon as possible.
( If any electrolyte splatters into
your eyes, immediately rinse with
clean water, and see a doctor as
soon as possible. If possible, con鄄

tinue to wash the eyes with
sponge or soft cloth dipped with
water.
音 If any electrolyte has been

swallowed, drink large amount of
water and milk, and eat un鄄
cooked eggs and vegetable oil. It
is preferable to see the doctor
immediately.
音 During battery charging (using

battery charger or vehicle gener鄄
ator), gas may produce. The fol鄄
lowing precautions must be ob鄄
served to avoid any accidents:
音 Charging should be performed

at a well ventilated place.
音 Do not bring any cigarette

lighter, spark or flame close to
the battery.
音 Keep children away from the

charging area.

125

Inspect batteries
Keep the batteries clean. In case of
rusting around battery terminal and
connectors, clean it with water and
sodium bicarbonate, and apply
grease to the connectors after drying.

Inspect motor -driven cooling
fan

Check the engine cooling fan. If the
engine cooling liquid temperature is
high, the engine cooling fan should
start automatically.

Inspect condenser cooling fan

When the air conditioner is operating,
the condenser cooling fan should
operate automatically.

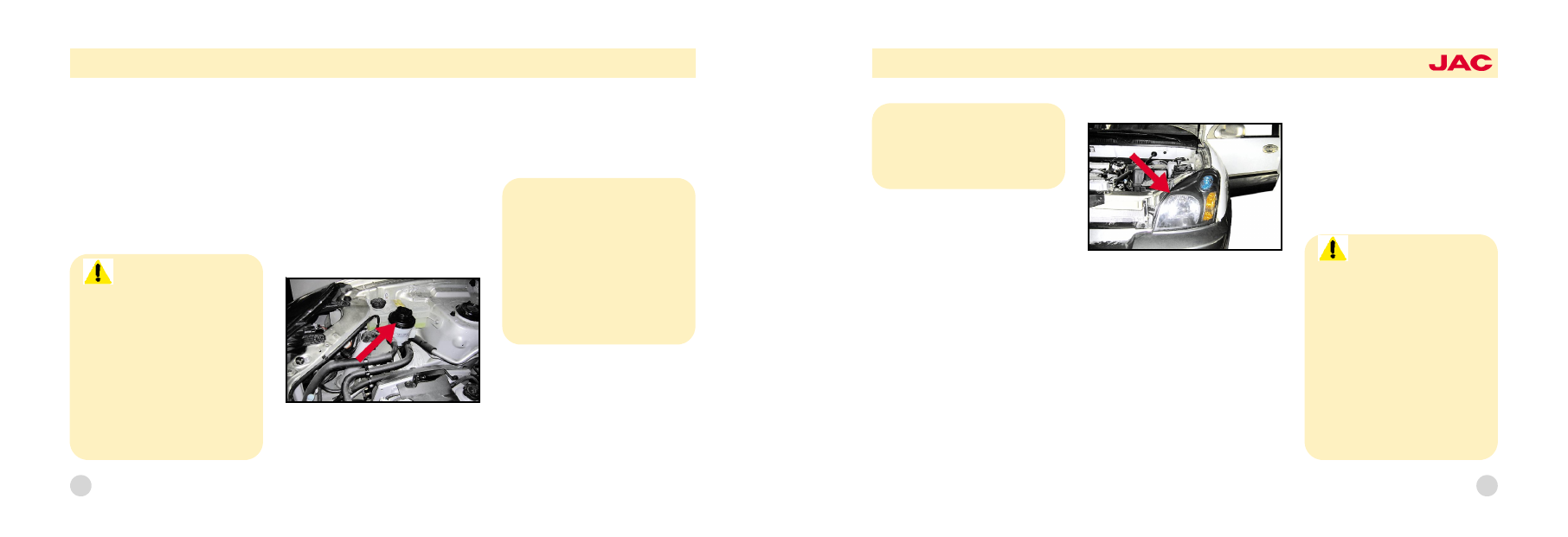

Inspect power steering oil level

The power steering oil level should
be inspected periodically.
To check the power steering oil level,

turn off the ignition switch and check
the power steering oil tank level. This
level should be between "MAX" and "
MIN".

It is recommended to use the follow鄄
ing power oil:
Use type PSF-3 power oil.

Note:
音 After the engine is started in
winter (below -20益), the power
steering pump may produce a
frictional noise. If it stops after
warming up, it is normal. This is
a characteristic of the power
steering oil at low temperature.

Maintenance by vehicle owner

126

Warning院

音 The cooling fan is controlled by
the engine cooling liquid temper鄄
ature, and can run when the en鄄
gine is not operating. Be careful
about safety when working near
the cooling fan. The fan will stop
running automatically when the
temperature of engine cooling liq鄄
uid has decreased. This is normal.

Power steering oil pipe

Inspect the power steering oil pipe
connector periodically for oil leakage.
If the pipe has seriously ruptured or
worn, immediately replace this oil
pipe.

Replace bulbs

Before replacing a bulb, confirm that
the relevant switch has been turned
off. The serial number and power of
the new bulb should be the same as
those of the old one to be replaced.

Headlights

Replacement method:
1. Wait for the cooling of bulb, and
use devices to protect your eyes.
2. Hold the bulb at the plastic holder
and avoid contact the glass.
3. Remove the power cord in the rear
of the headlight.
4. Push in the bulb spring and re鄄
move the bulb in the headlight.
5. Open the protection cover and
align the headlight hole with the

plastic bulb holder to fit in the new
bulb. Fix the bulb spring and con鄄
nect the power cord.
6. Replace the cover and store the
old bulb.
7. Check the luminance of the head鄄
light.

Note:
音 Never start the engine when
there is no power oil in the pow鄄
er steering oil tank.

127

Warning院

音 A new bulb is pressurized, and

if it breaks, the glass debris will fly
off under pressure. Therefore eye
protection devices should be
used in handling halogen bulbs,
to avoid injury to you and others
by bulb. A lit bulb must not con鄄
tact with liquid. When a headlight
is damaged or broken, replace it.
Place the bulb at a location not
accessible by children, and store
the old bulbs with care.

Waste gas exhaust control system

Waste gas exhaust system

Your vehicle is provided with the
waste gas exhaust system, and has
met the waste gas emission limit
specified by the state. There are
three types of waste gas exhaust
control systems.
(1) crankshaft case emission control
system
(2) evaporation emission control
system
(3) exhaust emission control system
To ensure effective functioning of the
waste gas exhaust system, it is rec鄄
ommended to have the authorized
JAC dealer inspect and maintain the
vehicle according to the maintenance
schedule in this manual.
1. Crankshaft case emission control

system
The forced ventilation system of
crankshaft case can prevent air pol鄄
lution by the mixed gas escaped
from the crankshaft case. This sys鄄
tem supplies filtered fresh air to the
crankshaft case. In the crankshaft
case, the fresh air is mixed with the
escaped air from other cylinder and
then this mixed gas enters the air in鄄
take system via the PCV valve.
2. Evaporation emission control sys鄄
tem
The evaporation emission control sys鄄
tem is designed to prevent loss of
fuel vapor.
3. Exhaust emission control system
The exhaust emission control system
is a high efficiency system, and can

control the waste gas emission and
has the function of maintaining the
vehicle.

Charcoal canister

When the engine is not working, the
fuel vapor produced in the fuel tank
is absorbed and stored in the char鄄
coal canister. When the engine is op鄄
erating, the fuel vapor in the charcoal
canister is pumped into the air intake
system via the purifying control
solenoid valve.

Purifying control solenoid valve

The ECM controls the purifying con鄄
trol solenoid valve; when the temper鄄
ature of engine cooling liquid is low
and the engine is in idling, the valve
closes, so that the vaporized fuel
cannot enter the charcoal canister.

130

When the engine gets hot in normal
driving, the valve opens and admits
the vaporized fuel into the charcoal
canister.

EGR system(if installed)

This system controls the NOx by way
of circulated exhaust, to lower the
combustion temperature of the cylin鄄
der.

Three-way catalytic converters

All JAC vehicles are provided with in鄄
tegrated three-way catalytic convert鄄
ers, to reduce the carbon monoxide,
hydrocarbon compounds and nitric
oxygen. The waste gas flowing
through the converter can keep the
device at maximum temperature.
When gasoline having not completely
burnt enters the exhaust system, the

converter will overheat and it may
lead to burning the vehicle.

Caution:
音 It is possible to avoid danger
by observing the following.

Warning:

音 Lead -free gasoline (over
93#) must be used.
音 Take care of the engine so
that it keeps good functions. The
cause of excessively high con鄄
verter temperature is poor func鄄
tioning of electrical and ignition
systems or improper of fuel in鄄
jection.
音 In case of engine stall, slight
knocking, knocking during op鄄

eration of difficult starting, have
the engine checked or repaired
by the JAC dealer, or it will ren鄄
der the engine unable to work
normally and will damage the
converter.
音 Avoid driving the vehicle with
low fuel or starting the engine
without gasoline. Otherwise the
engine cannot work normally
and the converter will be dam鄄
aged.
音 The idling time of the engine
must not exceed 10 min.
音 Do not try to start the engine
by pulling or pushing the vehi鄄
cle. This may overheat the con鄄
verter and result in burning.

131

音 Never touch or contact the
converter or other parts of the
exhaust system when the con鄄
verter gets hot. Turn off the en鄄
gine and wait for its complete
cooling before contact the con鄄
verter or other parts of the ex鄄
haust system.
音 Never park your vehicle on the
highway with combustible mate鄄
rials nearby, such as hay, paper,
leaves or rugs. Such substances
may get contact with the hot
converter and cause a fire.
音 Always remember that JAC
dealer is your most powerful as鄄
sistant.

Waste gas exhaust control system

132

User information

133

User information

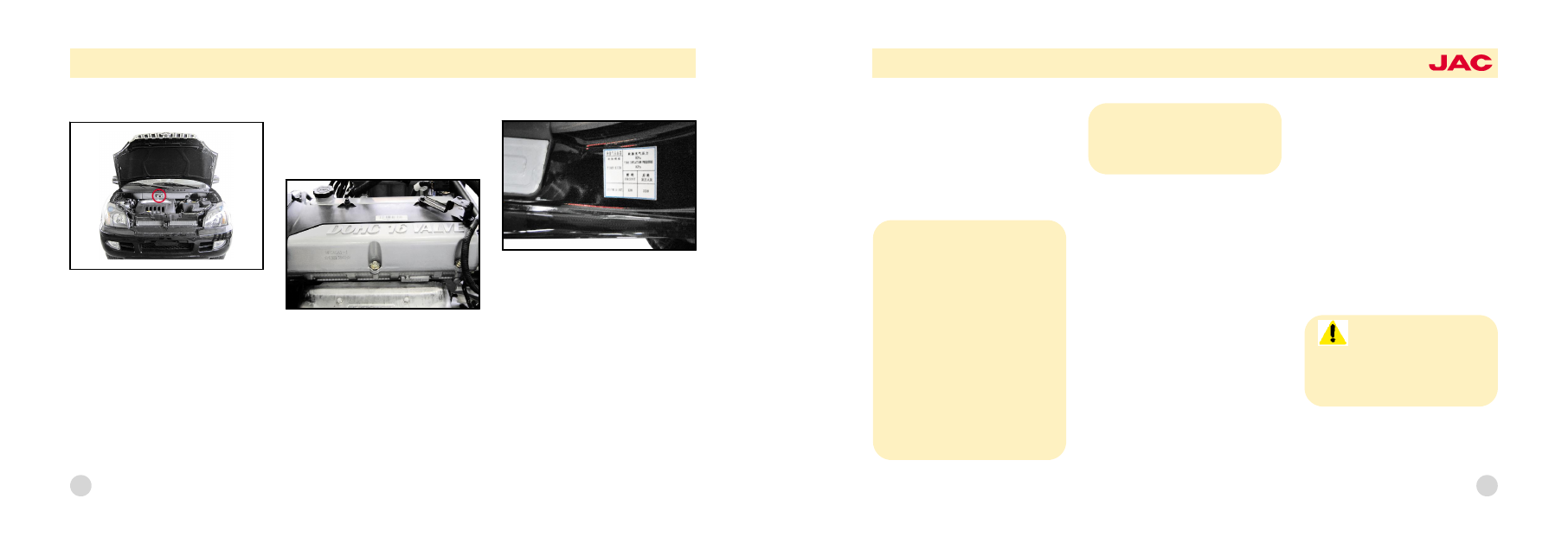

Vehicle identification code (VIC)

You may use the VIC to register your
vehicle and handle legal affairs
about it. The VIC is located in the ve鄄
hicle identification code panel of the
fire wall between the engine and
driver cab.

Engine number

The engine identification code is
stamped on the right front side on
the top of cylinder body.

Tires

JAC supplies you with tires most suit鄄
able for general driving.

Standard tire pressure

The tire label is on the exterior guard
of the driver cab, and standard tire
pressure values are provided. These
pressure values provide you with the
most comfortable driving conditions
as well as the minimum tire wearing.
The tire pressure should be checked
at least once a week. To avoid the
following problems, appropriate tire
pressure should be maintained:
音 A pressure lower than the stan鄄

134

dard will result in uneven tire wearing
and difficulty in control.
音 A pressure higher than the stan鄄
dard will increase the impact force
and damage the vehicle, and result
in uneven tire wearing.

When tires for snowy ground are
used, the tire pressure must be se鄄
lected according to the sizes and
structure specified on the label. The
factory strongly recommend you use
tires for snowy ground for all four
wheels at the same time, otherwise
difficult vehicle operation may result.
The pressure of these tires for snowy
ground is 28kPa higher than that
specified on the tire pressure specifi鄄
cation label, but the tire pressure
must not be higher than the cold tire
pressure specified on the specifica鄄
tion label. The vehicle speed must

not exceed 120km/h when running
on tires for snowy ground.

Anti-slip chains for wheels

Anti -slip chains should be fitted on
the front wheels, and the size of
chains shall be determined. Take
care to observe the instructions of
the anti -slip chain manufacturer. To
reduce wearing of tires and anti-slip
chains, use such chains only when
necessary.

Caution:
Pay attention to the following:
音 Check the tire pressure with
the tire cold. This refers to the
status when the vehicle has
parked for 3 hours and the driv鄄
ing distance has not exceeded
1.6km.
音 The pressure of the spare tire
should also be checked during
tire pressure check.
音 Do not overload your vehicle.

Especially, pay attention to the
load of the luggage bracket and
bracket on the top of the vehicle.

135

Warning院

音 The vehicle speed must not
exceed 30km/h when driving on
snowy or icy road.

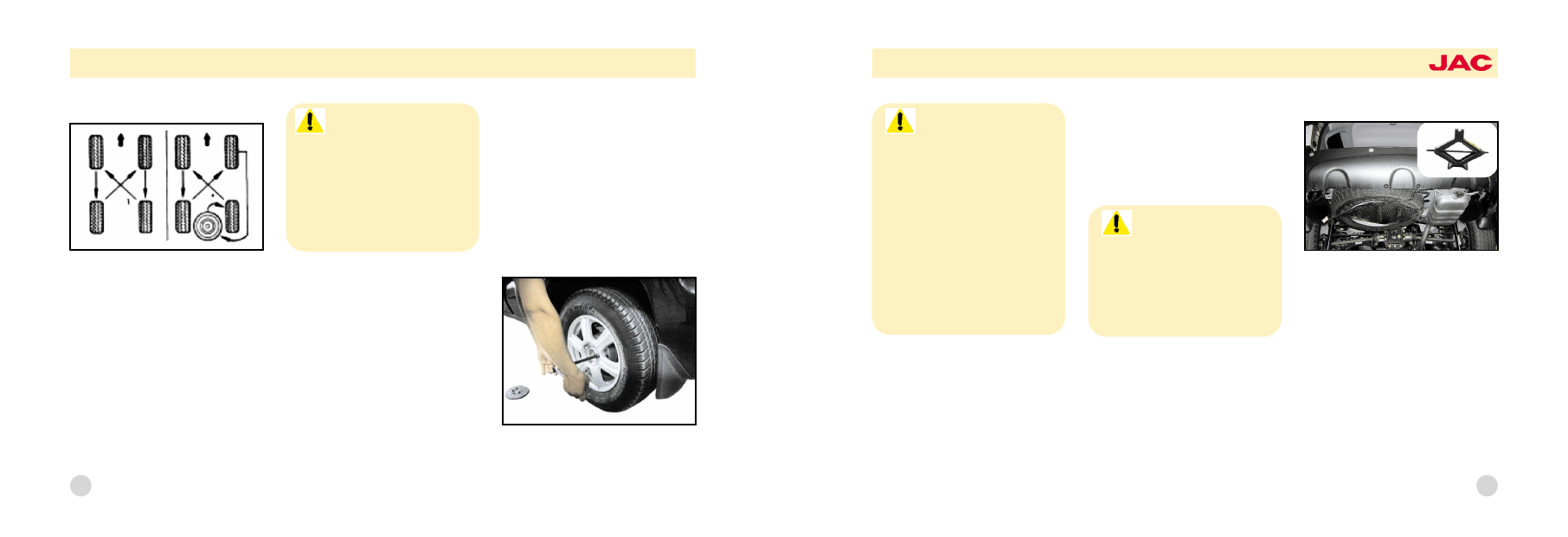

Wheel shifting

Wheel shifting shall be performed
every 10,000km. If uneven wearing is
found after shifting, have the JAC
dealer check the vehicle for timely
correction.
After the shifting, adjust the tire
pressure and check if the wheel nuts
are properly fastened.

Balance of tires

Loss of balance at one tire may af鄄
fect the operation and speed up the
tire wearing. The JAC vehicle has
been adjusted for tire balance before
leaving the factory, but the balance
of tires should be adjusted again af鄄
ter the first year of service. Each time
when a wheel is removed, the tire
balance should be adjusted again
before fitting on a new tire.

Tire traction

Tire traction will reduce with worn
tires, tires under inflation or when
driving on slippery road. Excessively
worn tires shall be replaced. To re鄄
duce the possibility of loss of control
of vehicle, drive at a reduced speed
on road with rainwater, snow or ice.

Replace tires

User information

136

Warning院

音 Under no circumstance should
tires of twill cord and radial cord
be used in a mixed pattern. This
may result in death, serious injury
or damage to the vehicle due to
dangerous operation.

Your tires have an indicating mark for
tread pattern wearing. This mark will
appear when the wearing has
reached 1.6mm. Replacement of
wheels should be done with only two
or more tread pattern grooves left.

Replace a tire with one of the speci鄄
fied size. And for tire replacement,
refer to the JAC Instruction Manual
about wheel rim grooves and adjust鄄
ing deviations.

Spare tire and tools

Equipment provided by JAC Compa鄄
ny:
Spare tire
Spanner
Jack
Jack handle

137

Warning院

音 It is very dangerous to drive
a vehicle with tires worn! Worn
tires may reduce the braking ef鄄
ficiency. For tire replacement,
never use twill cord tires and ra鄄
dial cord tires together, and nev鄄
er replace a tire of radial cord
with one of twill cord. All tires of
the vehicle shall have the same
tread pattern as a whole set.

Warning院

音 Using tires and wheels of the
size or type other than specified
may result in loss of control,
leading to serious injury or even
death.

Specifications

Total length

4500mm

Total width

1875mm

Total height

1730mm

Wheel base

2620mm

Track

Front

1540mm

Rear

1540mm

Size

Fuel system

Fuel tank volume

65L

Electrical system

Item

Gasoline

Battery

68Ah

Generator

95A

140

Tires

Standard tires

225/70 R16

Spare tire

Full size

Engine

Item

Gasoline

Engine type

Cylinder diameter 伊 stroke

Displacement (cc)

Ignition sequence

1-3-4-2

Power/Tague

Rated Power(KW)

Max Torque(Nm/r/min)

Idling(r/min)

2.4L

2.0L

in-line DOHC, HFC4GA1-1

HFC4GA3-1

86.5伊100

85伊88

2351

1997

100

95

193/3000

172/3000

800依100

750依30

141
