JAC S1. Service Manual - part 2

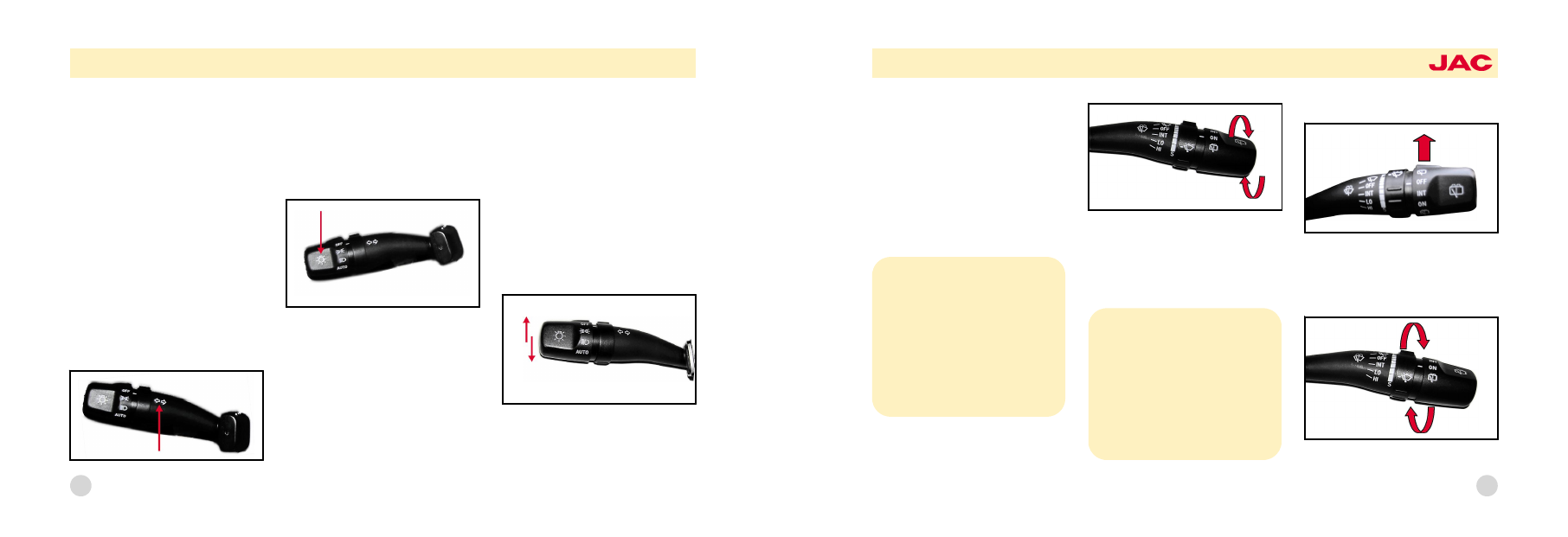

cator switch turning signals
Pulling down the control lever, the
turning signal at left outside will flash.
Pulling down the control lever, the
turning signal at right outside will
flash. After that, control lever will re鄄
turn to middle position automatically,
and the turning signal lights will ex鄄
tinguish. If the light flash abnormally,
or does not flash, or does not act,
there may be malfunction. Check the
fuse and bulb for burnout. Or ask
authorized JAC dealer to check.

Lane changing signal

Moving the signal lever up and down
to send lane -changing signal. After
releasing it, the signal lever will re鄄
turn to middle position.

Headlight switch

Move the switch to the last position
of multifunctional switch to turn on
the headlight. First position of the
switch is for parking light, side light,
tail light and panel light. Second po鄄
sition of the switch is for headlight.

Tail (parking) light

Turn the switch to "ON" or "OFF" posi鄄

tion, to turn on or off tail (parking)
light.

High beam indicator switch

Pull the control lever towards yourself
to turn on high beam indicator. At
this time, high beam indicator will il鄄
luminate. Pull the control lever to the
opposite direction to reduce the
beam.

Headlight flashing

To change headlight beams, pull the
switch control lever towards yourself
and then release it. Even with the

Characteristics of JAC vehicle

34

headlight switch in "OFF" position,
the headlight beam can be changed.

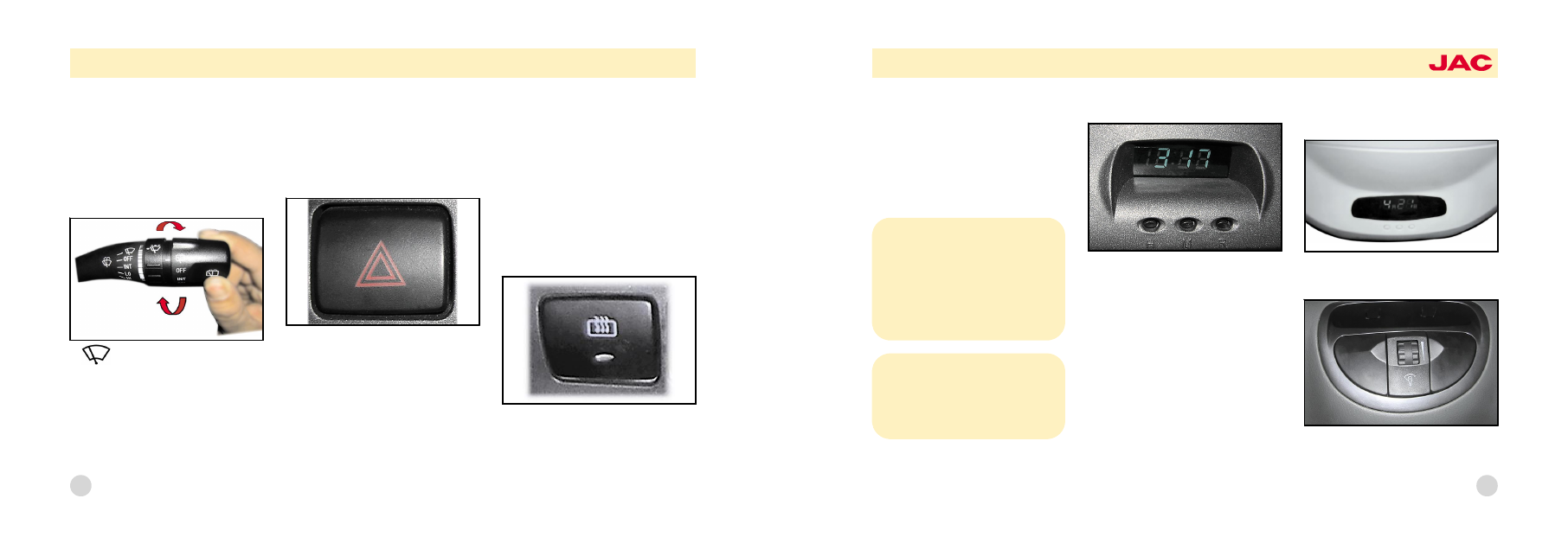

Wind shield wiper and cleaner

Wiper switch has three operation po鄄
sitions altogether:
1援intermittent operation
2援low speed operation
3援high speed operation

Operation of wind shield cleaner

To use the cleaner, pull the control
lever towards steering wheel. After
operating the control lever, the
cleaner will operate automatically. Af鄄
ter releasing it, it will stop.

Defroster

Push the control lever of wind shield
wiper and cleaner upwards to oper鄄
ate the defroster.

Intermittent wiper

To use intermittent wiper: put the

Note院
音 In order to prevent damage
of the wiper, do not use wiper to
wipe heavy object, such as
snow or ice. If the weight of the
object is too light, you can op鄄
erate warm air to melt the rain or
ice.

Note:
音 Wiping time for one operation

must not be more than 15 seconds.
Do not operate cleaner when there
is no liquid.
音 In winter, please confirm if the

wiper blade is frozen on the window.
音 Use wind shield cleaner to pre鄄

vent the water icing.

35

Characteristics of JAC vehicle

switch to "INT" position. Use the ad鄄
justing button to change between 1
and 18 seconds. It can change au鄄
tomatically based on the vehicle
speed.

Rear wiper and cleaner switch

1.

When the rear window wiper

blade is in correct position, spray
cleaning agent and run.
2援OFF院If at "OFF" position, the rear
window wiper stops running.
3援INT院It indicates intermittent wiper.

Put the rear window wiper in "INT"
position.
4援ON院If at "ON" position, the rear
window wiper runs continually.

Hazard warning system

If you need to brake for emergency
in a dangerous place, you should
use hazard warning system. For such
braking, please select appropriate
position.
Pressing the hazard warning switch
can turn on hazard warning light.

During this period, all lamps for di鄄
rectional signals will flash. Whether
the ignition key is in "ON" position or
not, hazard warning light will work
normally.
To close hazard warning light, please
press the switch again.

Rear window defroster switch (if
installed)

Press the switch to turn on rear win鄄
dow defroster. At the same time, the
rear defroster indicator will illuminate.

36

Press the switch again to turn off the
defroster. After 15 seconds, the rear
defroster should close automatically.
If you want to turn on the defroster
again, press the switch again after
automatic closing.

Digital clock

The digital clock has three control
buttons. Its functions are as the fol鄄
lowing:
Hour: Press "H" and add figure.
Second: Press "M" and add figure.
Setting: Press "R" and set second as
":00". Now, you can adjust time.
After that period院
Press "R" between 10院30 and 11院29,
you can read 11院00.
Press "R" between 11院30 and 12院29,

you can read 12院00.

Calendar display

Light of control instrument pan鄄
el (rheostat)

Turning the control button of panel
light can adjust its brightness.

Caution院
音 In order to avoid damage of
heat conductor inside the rear
window, do not clean the win鄄
dow with sharp tool or cleaning
agent causing corrosion.

Note院
音 To avoid battery discharging,
the defroster can only be turned
on when the engine is on.

37

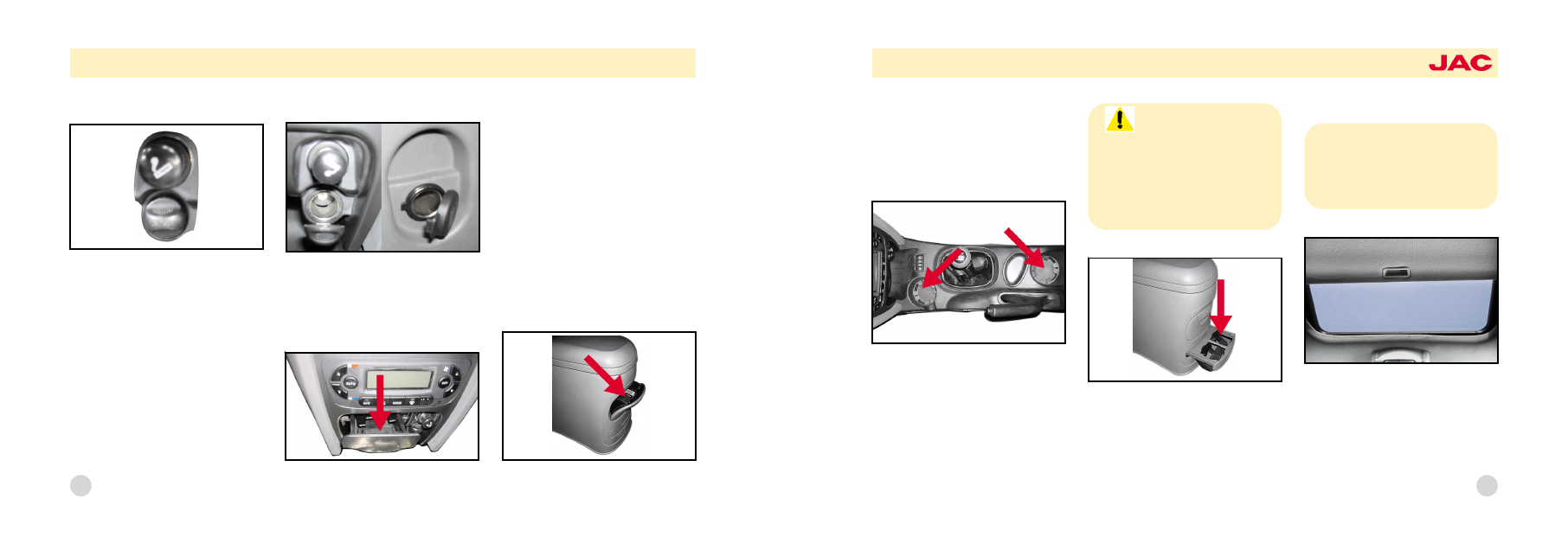

Cigarette lighter

To use the cigarette lighter, press
and then release it immediately.
When it becomes hot, it will jump up
automatically, and then you can use
it. If the engine is not started, the
cigarette lighter can not be used un鄄
less the ignition switch is in "ACC"
position. To avoid damaging the
socket or fire, do not use counterfeit
accessories.

Power supply socket

These sockets can supply power of
12V voltage. Thus, all kinds of elec鄄
trical accessories and equipment
can be run.

Ashtray in front seat

Pulling out catcher to open the ash鄄
tray in front seat. When you want to
wash the ashtray, please push the
storage box and move the ashtray
forwards. Then you can take out ash鄄
tray. If you want to reinstall it, you
should put it in correct position, then
press it and move forwards, and
align the rear edge of ashtray. Light
of ashtray can illuminate only when
the room light is on.

Ashtray in rear seat

Characteristics of JAC vehicle

Front

Rear

38

Pulling out top of ashtray to open the
ashtray in rear seat. If you want to
clean or wash it, please lift it and pull
out slowly.

Cup holder

In order to take out the water cup or
drink tin easily, the cup holder is in鄄
stalled on the main console.

Cup holder in rear seat

In order to fix water cup or drink tin,
the cup holder in rear seat is in鄄
stalled on the main console of rear
seat. You can use it by pressing the

top of the cup holder.

Skylight

Your vehicle is installed with sun vi鄄
sor. You can adjust or prevent the
sunshine under the condition that the
skylight is closed.

Warning院

音 Do not put anything else
(except water cup and drink tin)
on the cup holder, because in
emergency braking or accident,
that may hurt the passenger.

Caution院
音 When the cup holder is not
used, please put it in correct po鄄
sition.

39

Skylight opening system

When the ignition key is in "ON" posi鄄
tion, you can open or close the sky鄄
light. If you want to open or close it,
please press and hold the console
button at the top. According to the
said method, you can adjust to ideal
position.

Tilting the skylight

Press down the UP. DOWN button at
top of your head.
If you want to close the skylight,
press down the CLOSE button in the
console at top of your head, till the
skylight is closed.

Warning院

音 Do not adjust sun visor dur鄄
ing driving.

Warning院

音 When your hand, arm or body
is in the middle of skylight, do
not close the skylight.
音 When the skylight is open, do
not stretch your head or arm out.
Note院
音 In cold weather, if the skylight
is covered by snow or ice, do
not open it.
When you clean the dust, some
dust may accumulate in the
guide rail.

Note院
音 After washing the vehicle or
the vehicle encountered rain,
you must clean out the water
before operating the skylight.

Characteristics of JAC vehicle

40

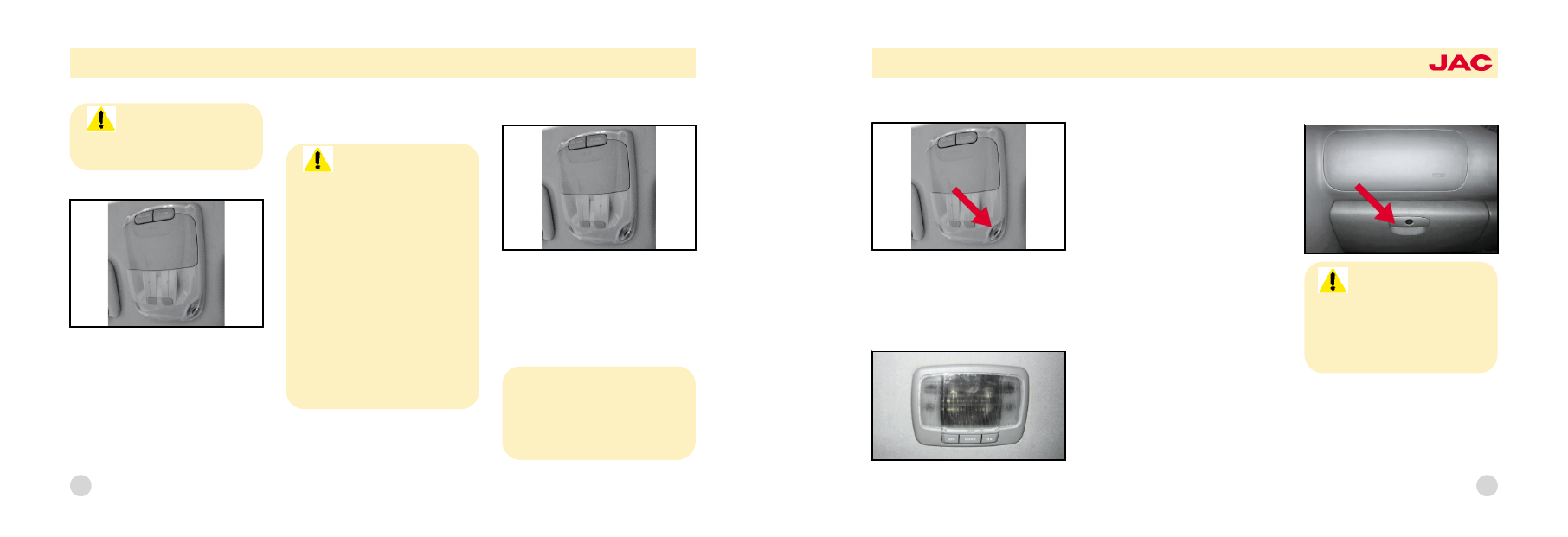

Reading light

Press the reading light switch to turn it
on or off. The reading light can be
used to light in night or be used as pri鄄
vate light of the driver or passenger.

Room light

Room light has three buttons. These
buttons are as following院
音 door button
Keeping the ignition key in position,
when any door is open, the light in "
DOOR" position will illuminate. After
the door is close, the light will extin鄄
guish within 6 seconds.
音 ON button
In "ON" position, the light illuminates.
音 OFF button
In "OFF" position, the light extin鄄
guishes even if a door is open.

Glove box

音 If you want to open the glove box,
please lift the rod.
音 You can use the key to lock or un鄄
lock it.

Warning院

音 In order to avoid damage in
accident or emergency brake, the
door of glove box must be closed
during the vehicle running.

41

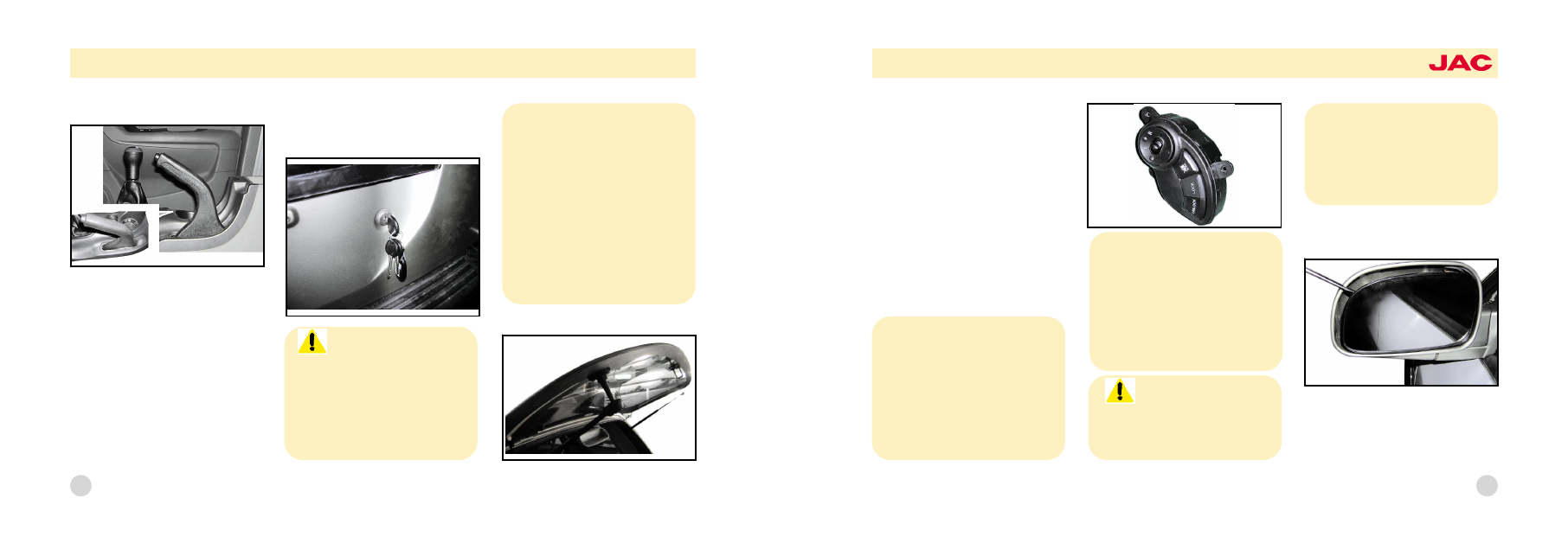

Hand brake

After parking the vehicle, you must
use hand brake. When the ignition
key is in "ON" or "START" position,
hand brake indicator will illuminate.
Before driving, you must release
hand brake and confirm if the indi鄄
cator extinguishes.
音 Pull the hand brake to operate it.遥
音 Pull the hand brake and press the
button to release it.If holding on the

button, the hand brake lever can be
lowered.

Back door

Window of back door

Warning院

音 During running of the vehicle,
the back door must be closed. If
left side of back door is open or
open slightly, smoke emitted
from vehicle back will come into

Characteristics of JAC vehicle

42

the vehicle.
音 If you want to open the back
door, please turn the key clock鄄
wise to open the back door lock.
Then you can lift the back door.
音 If you want to close the back
door, please lower back door and
press down until it is locked. Con鄄
firm the tightening condition of
back door, and try to reopen it.

音 After pressing the release lever of
back door window (that is, open the
back door window), the window will
eject slightly. Lifting the back door
window, the door will rise to the top
automatically.
音 I f you lower the back door win鄄
dow, the door will close automati鄄
cally. Confirm the tightening condi鄄
tion of back door window, and try to
reopen it.

Folding exterior rear view mir鄄
rors

Pushing the mirror towards vehicle
can fold the mirror. By that way, the
vehicle can be parked in narrow
place

Caution:
音 Do not press the button for
too long.
音 Scraping ice in mirror may
damage the mirror. Please use
sponge, dishcloth or deicer to
scrape the ice on the mirror.

Warning院

音 When you adjust rear view
mirror

for

passenger

seat,

please judge the distance be鄄

Note院
音 Locking of back door window
is linked with back door lock. If
you want to open back door
window, back door or center
lock switch must be in open
condition.

43

tween object and vehicle care鄄
fully. The exterior rear view mir鄄
rors are convex. So the object
from the mirror is farther than
real distance.

Exterior rear view mirror
Electronic control

Exterior rear view mirrors are de鄄
signed to allow you observe rear po鄄
sition and the distance at left & right
side correctly.

Switch of remote controlled exterior
rear view mirrors can allow you to
adjust the positions of the rear mir鄄
rors left and right.
Adjusting the mirrors:
1援Move the control switch to left or
right to select relevant rear mirror.
2援Press the adjusting switch to get
the desired angle of rear mirror.

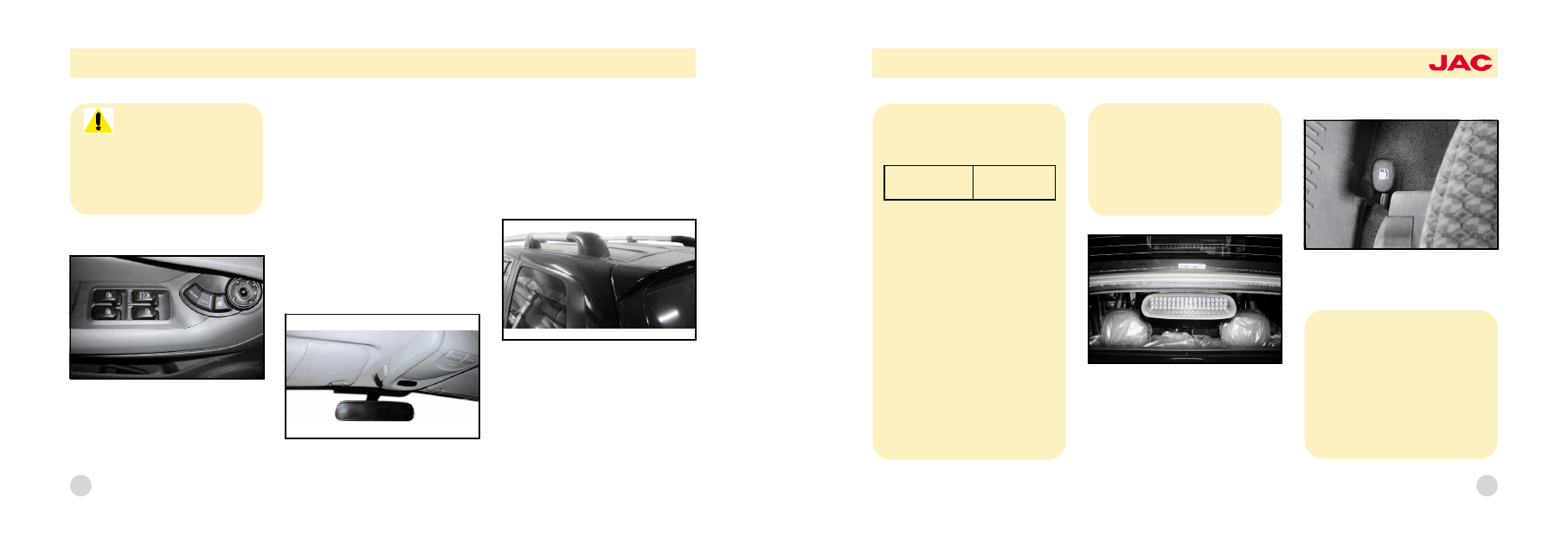

Day/night interior rear view
mirrors

Your vehicle is installed with day/

night rear view mirrors. When you
drive in night, pulling the day/night
link towards you can reduce the
strong light of headlight from behind
the vehicle.

Roof carrier

If your vehicle is equipped with roof
carrier, you can carry goods on the
roof. You can get some parts for in鄄
stalling roof carrier from authorized
JAC dealer.

Warning院

音 Do not fold mirror during vehicle
running. If you do not obey this,
out of control may occur and so
serious hurt even death will result.

Characteristics of JAC vehicle

44

Rear brake light

Low rear brake light is installed on
both sides of the vehicle, and high
brake light is installed in the middle
of the vehicle. When you step brake
pedal, these lights will illuminate.

Openthefillercapwithyourhand

Pull up the release rod (on the floor)
in the left front corner of driver seat
and open the filler cap.

Note院
音 If the cap can not be opened
because of icing, you can push
or tap it slightly. If necessary, in鄄
ject melting agent around the cap
(do not use radiator), or move the
vehicle to a warm place to make
the frozen cap melt.

Caution院
音 When you carry the goods,
please note the following.

音 Goods exceeding 34 kg can
damage your vehicle. When you
carry big goods, do no hang the
goods in rear position or outside
of the side face.
音 During running, to avoid
damage of or lost goods, please
check if the goods be secured.
音 Drive the vehicle as stable
speed.
音 The roof carrier can be used
as rear balustrade. You must fix
the roof carrier with two or more
cross bearers before carrying

roof carrier

34 kg

load evenly

goods.
音 After fixing the bearers, you
can carry goods over the roof
carrier.
音 Carrying too heavy goods
may damage your vehicle.

45

Warning院

音 Ensure that the support rod
has been released, and close
the engine cover. Before driving,
please confirm that the engine
cover is locked. If not, it will be

Therefore, this is a normal phe鄄
nomenon. Rotating the filler cap
slowly can open it.

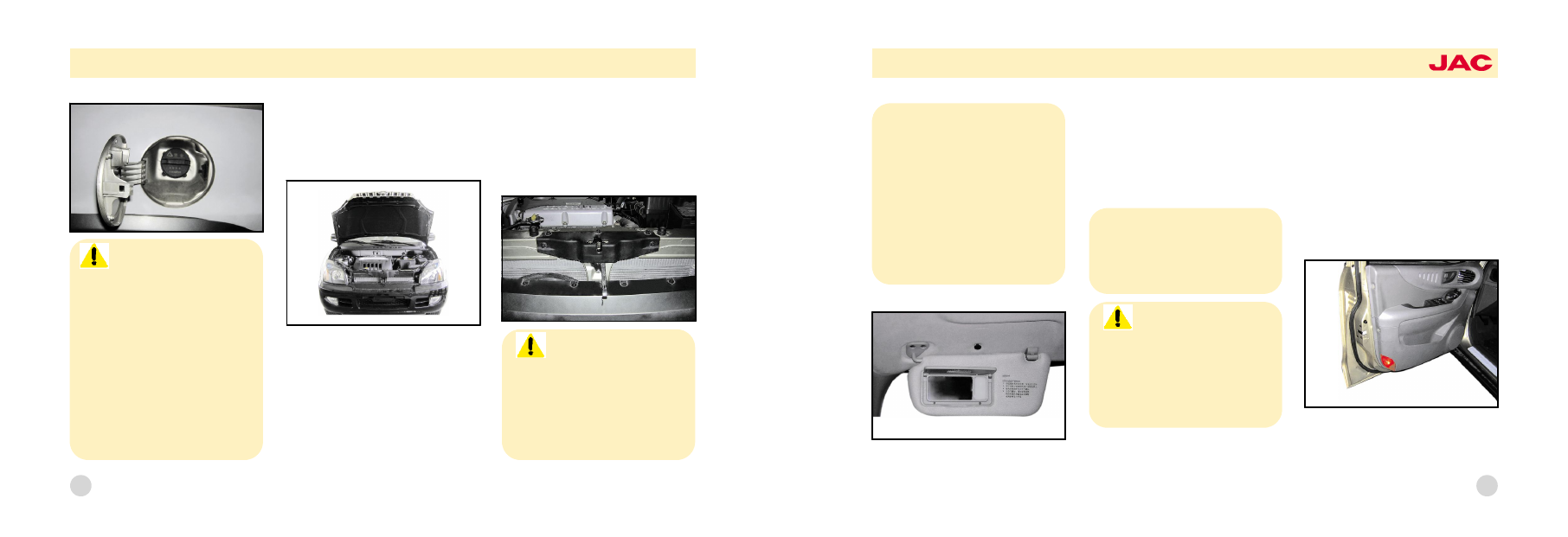

Engine cover

1援Pulling the release rod can open
the engine cover.
2援Press and hold on the safety lock鄄
ing rod, and uplift engine cover.
Before closing the engine cover, the
support rod should return to its origi鄄
nal position; otherwise there will be

noise. Lower the engine cover to the
closing position that is higher than 30
cm, and lock it. Please confirm that
the engine cover is locked in correct
position.

Warning院

音 Gasifying of gasoline is very
important. When filling the fuel, the
engine should be stopped and no
spark shall be generated or igni鄄
tion performed near the filler cap.
If you need to replace filler cap,
please use genuine JAC parts of
good quality. If you open the filler
cap at high temperature, you can
hear a slight "squeak".

Characteristics of JAC vehicle

46

Sun visor

Sun visor is installed in the front and

side of driver seat & passenger seat.
In order to ward direct sunshine, you
can pull down the sun visor. Pocket
mirror is installed in the right side of
sun visor of front passenger seat.

Light of pocket mirror

音 After the light is on, open the
pocket mirror cover beside driver
seat or front passenger seat, then the
light of pocket mirror will illuminate
automatically.

Warning light at front door cor鄄
ner

After opening the front door, the red
light will illuminate. The aim of this light

opened during running, resulting
in blocking of sight and acci鄄
dent. Please check if the front
support rod of engine is in cor鄄
rect position, thus to avoid the
engine cover falling on your
body. Do not move the vehicle
when the engine cover is sup鄄
ported.

Note院
音 Operation manual of SRS can
be found on the back of each
sun visor.

Warning院

音 If the visibility of road is bad,
or in road subject to accident, or
there is obstacle in the road, do
not pull down the sun visors.
Pocket mirror

47

is to prompt access of passenger.

Horn

Pressing the steering wheel gasket,
you can hear the sound of the horn.

Armrest for rear seat

This armrest is in the center of rear
seat back.

Adjusting rod for steering wheel
tilting

Adjusting steering wheel
1援Pulling the adjusting rod forward
and holding it on can release steer鄄
ing wheel.
2援Raise or lower the steering wheel.
3援After adjustment, release the ad鄄
justing rod.

Warning院

音 Do not try to adjust the
steering wheel during running;
otherwise the vehicle will be out
of control and serious hurt even
death will be caused.

Characteristics of JAC vehicle

48

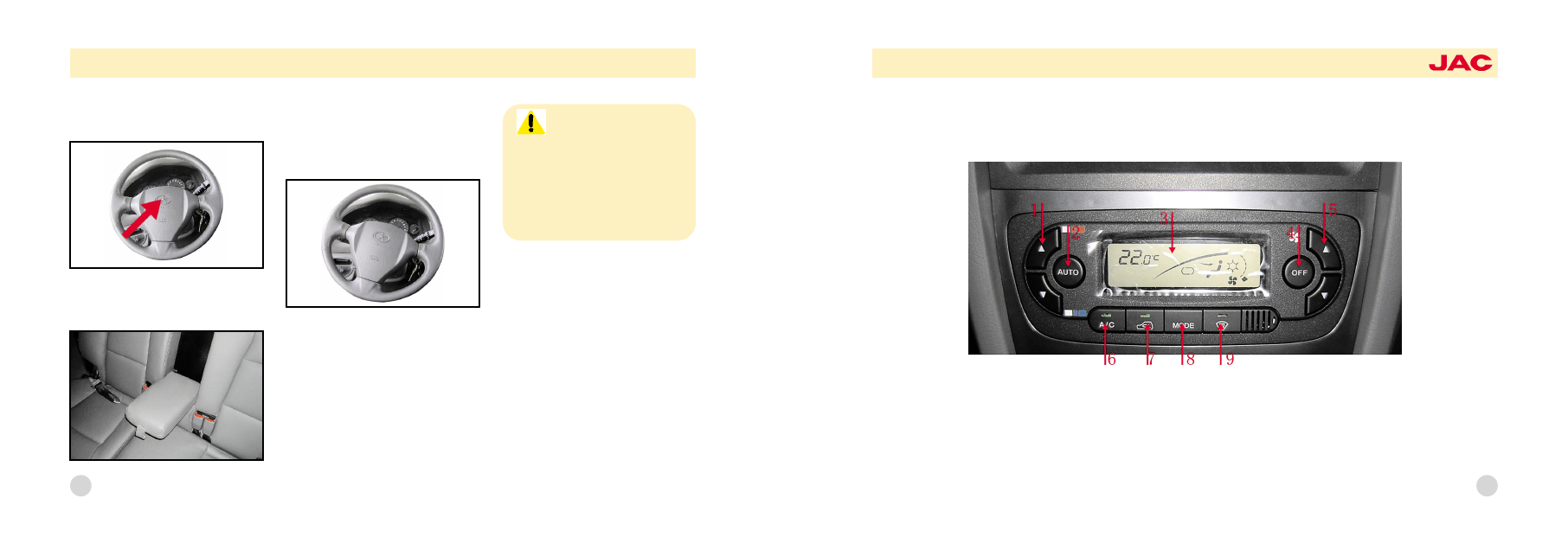

Automatic preheating and cooling control unit

Your vehicle is installed with automatic preheating and cooling control unit, by which you can set appropriate internal
temperature.

1援Air temperature control button
2援AUTO渊automatic control冤switch
3援Display panel
4援Closing switch
5援Fan blower control switch

6援Air conditioner switch
7援Air intake control switch/air flow system switch
8援Air flow control switch
9援Defrosting switch

49

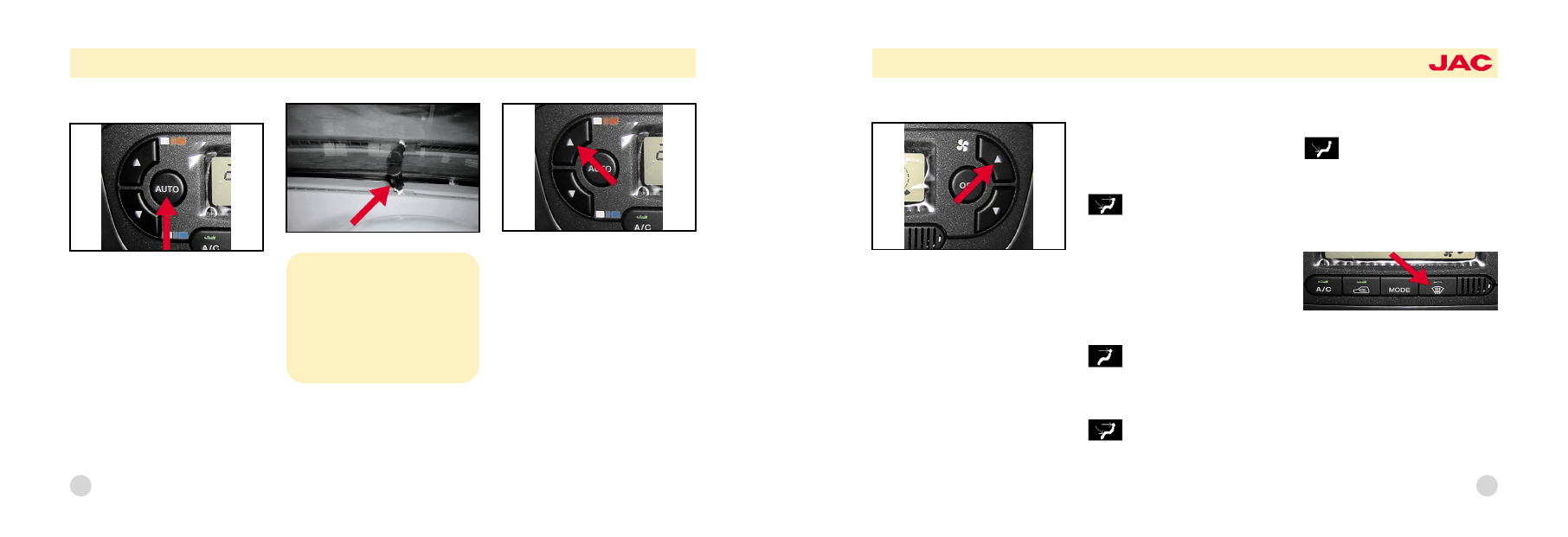

Automatic operation

FATC

(full automatic temperature

control) system
It can control preheating and cooling
system automatically:院
Press "AUTO" switch. The indicator
will confirm auto control position
mode for face, feet, and face/feet
automatically. Except for blowing
speed, the air conditioner will oper鄄
ate automatically.

Interior temperature control
switch

Manual operation
Except for the "AUTO" button, you
can use the other buttons to control
preheating and cooling system man鄄
ually. At this time, you can control the
operation of the system by selecting
buttons in advance.
The buttons that can not be selected
are for automatic control.
Pressing "AUTO" button to change to
automatic mode.

Solar sensor

Note院
音 This sensor is installed on the
instrumental panel. Its function is
to determine that nothing is on
the sensor of the function of
preheating and cooling system.

Characteristics of JAC vehicle

50

Control switch for fan speed

Pressing control button for fan speed
can set the fan speed to appropriate
value. Faster speed can provide
higher air flow. Pressing "OFF" button
can close the fan.

Closing preheating and cooling
system

Pressing "OFF" button can stop the
preheating and cooling system.

Air flow control switch

This switch can control air flow di鄄

rection. The air can flow to feet, pan鄄
el outlet or windshield position. Four
marks are indicating the position of
face, feet, face/feet, and feet -de鄄
frosting respectively.

Feet and face position

If you select "feet and face" mode,
the indicator will illuminate, and the
air will flow out from air holes of face
& feet. In addition, cold air from air
hole of instrument panel and warm
air from air hole of feet can flow out
at the same time.

Face position

If you select "face" mode, the indica鄄
tor will illuminate, and the air will flow
out from air hole of face.

Feet position

If you select "feet" mode, the indica鄄

tor will illuminate, and the air will flow
out from air hole of feet.

Feet-defrosting position

If you select "feet-defrosting" mode,
the indicator will illuminate, and the
air will flow out from air hole of wind鄄
shield defrosting & feet.

Defrosting switch

If you press "defrosting" button, "fresh"
mode will be automatically chosen, and
the air will flow out from windshield de鄄
frosting air hole. If the temperature in
the vehicle exceeds normal tempera鄄
ture of 33.5益, the air conditioner will run;
If less than 33.5益, the air conditioner will
stop running automatically.

51

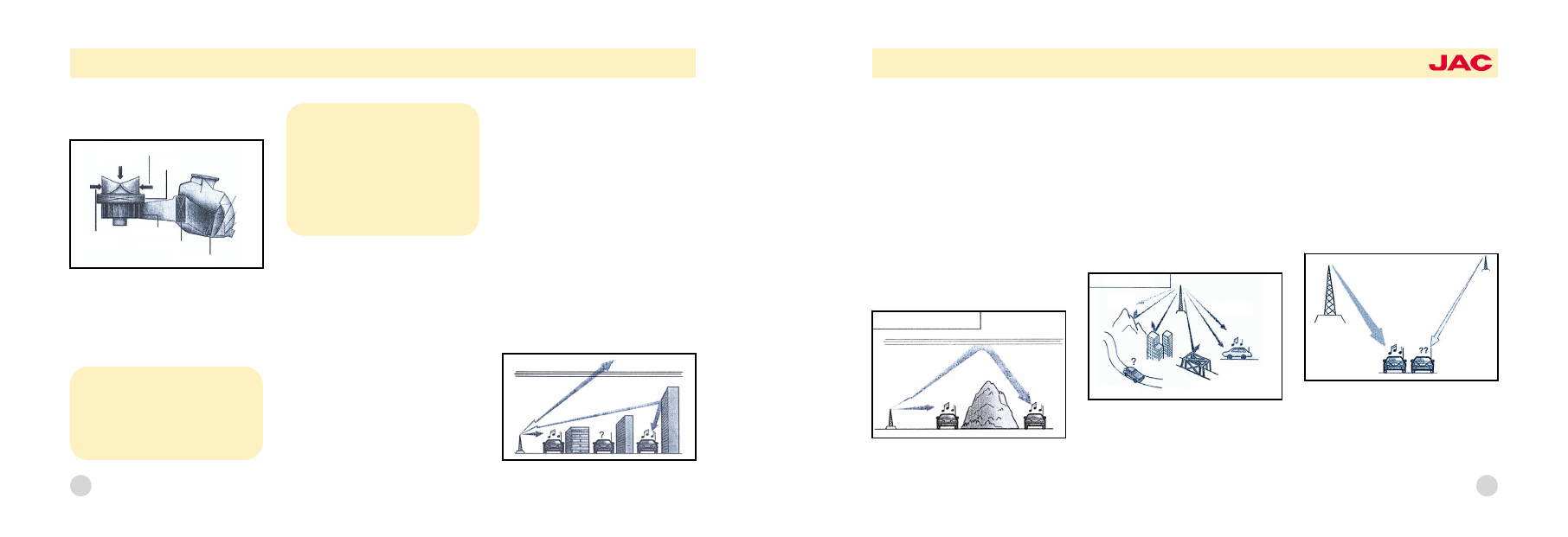

Air conditioner (evaporator and
blower unit)

Air conditioner is inside of the evap鄄
orator, which is back of the glove
box. This unit can reduce foreign ma鄄
terials that come into vehicle and fil鄄
ter with air.

Main points for operation院

音 When you get into the vehicle,
and the temperature is high, you can
open the window to discharge warm
air.
音 When using the air conditioner,
close all the windows to block the
heat outside of the vehicle.
音 When driving on jammed region
slowly, you should shift to low gear.
This can increase the engine speed
and the speed of air conditioner

compressor.
音 When driving on steep road, you
should turn off the air conditioner to
avoid engine overheat.
音 In winter or in the season when air
conditioner is not often used, the air
conditioner must be operated once a
month. That will help lubricant circu鄄
lation and keep the normal operation
of the system.

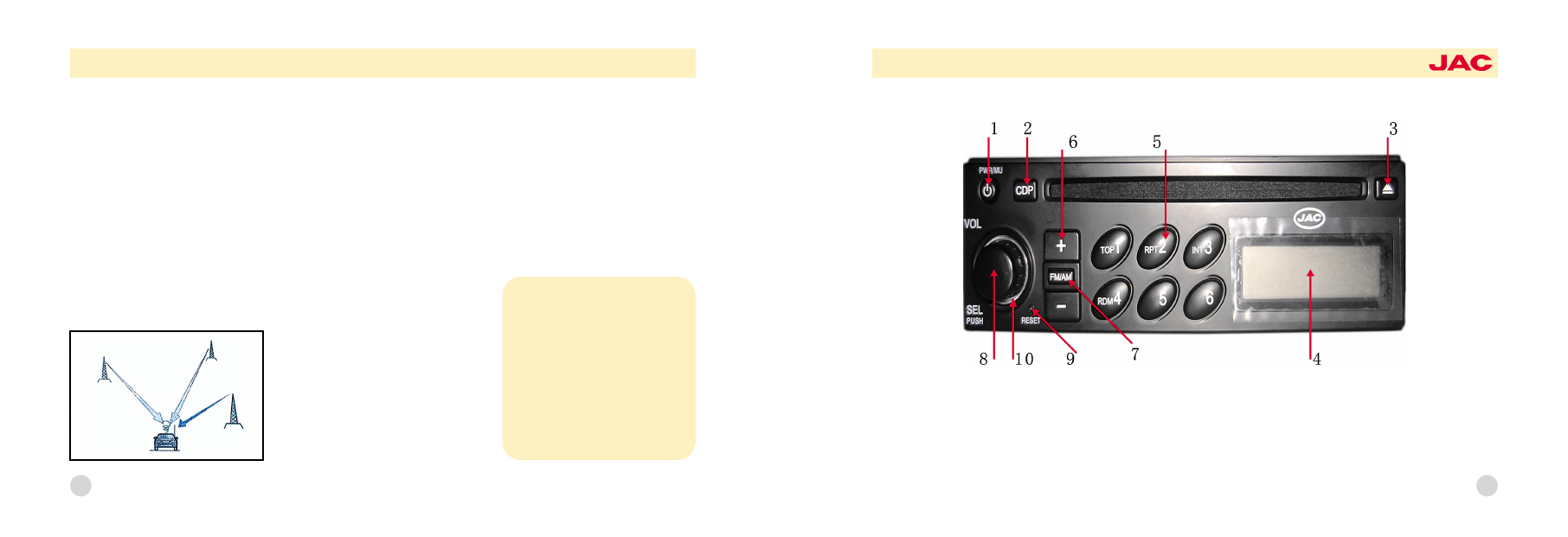

Stereo unit
How to operate audio of auto鄄
mobile?

indoor air

outdoor air

filter

indoor air blower fan

evaporator core

heater core

Caution院
音 The air filter should be re鄄
placed every year or each
20,000 km (12,000 miles).If the
vehicle runs on bad road,such

as dusty or cragged road, the
air filter should be checked a鄄
gain and again, and it should be
replaced when necessary.
音 If the ventilating air reduces
suddenly, you must ask the au鄄
thorized JAC dealer to check.

FM receiving station

Ionosphere

Characteristics of JAC vehicle

52

AM and FM signals are sent from
transmitting stations around the city.
After the antenna of the radio re鄄
ceives the signal, the sound will be
sent out from microphone. If high sig鄄
nal touches your vehicle, the radio
can operate exactly. If the signal is
low or unclear, it may be related to
the distance, and related to the
building, bridge and other structures
that block off signal.

AM receiving station generally has

better receiving effect than FM, be鄄
cause AM wave is transmitted at low
frequency. These low frequency
waves can follow the ionosphere of
earth curvature.
In addition, they can get round barri鄄
er to provide better signal. Thus, in
wide range, AM signals can be bet鄄
ter received than FM radio signals.

FM radio receives high frequency
signals that can not bend with the
earth curvature. So, FM radio can on鄄

ly receive signal which is near to
service station. In the same way, FM
signal will be influenced by high
building, high mounting or other bar鄄
rier. These reasons may lead to un鄄
clear sound. The following phenome鄄
na are normal; do not regard them as
radio's malfunction.

音 Sometimes the sound is strong,
sometimes the sound is weak --
when your vehicle is far from service
station, the signal will become weak

Ionosphere

AM receiving station

FM radio station

high mountain

high building

region with barrier

region without

barrier

steel bridge

53

(that is to say, sometimes the sound
will be strong, sometimes it will be
weak). If case of such phenomena,
we recommend you to choose other
service station with stronger signal.
音 Vibration/mute-- If the FM signal
is weak, or there is huge barrier be鄄
tween receiving station and vehicle,
vibration/mute will exist.
Lowering the volume can help to re鄄
duce this phenomenon, till the sound
is clear.

音 Change service station--After FM
signal becomes weak, the frequency
that is near to the vehicle and has
stronger signal begins to act. This is
because your radio more easily re鄄
ceives clear signal. In such case,
please choose other service station
with stronger signal.
音 Cancel multi-layer signal-- Sig鄄
nals received from several directions
can lead to bad hearing effect. The
reason is that the direct and repeat鄄
ing signals come from same service
station, or two service stations having
close frequency send out signal at
the same time. In such case, please
choose other service station.

Use multi-net mobile phone and
bidirectional wireless communi鄄
cation unit

If you use multi-net mobile phone in
the vehicle, audio device may send
out noise. That does not indicate fault
of the audio device. At this time,
please use the multi -net mobile
phone far away from audio device.

Caution院
音 If you use multi -net mobile
phone or radio in the vehicle, ex鄄
terior antenna must be suited for
the vehicle configuration. If you
use mobile phone or radio by in鄄
terior antenna, electric system of
the vehicle will be disturbed, and
safety system will be affected, too.

Characteristics of JAC vehicle

54

1援Switch
2援Button for CD play/pause
3援Disc eject/insert button
4援Display panel
5援Pre -store /TOP, RPT, INT, RDM

functional buttons
6援Button for frequency tuning/song
selection
7援Button for changing wave band
8援Functional control buttons (volume-

low -high -balance between left and
right -balance between front and
rear/Loud control)
9援Reset button
10援Volume control button

Operatomg stereo radio

55

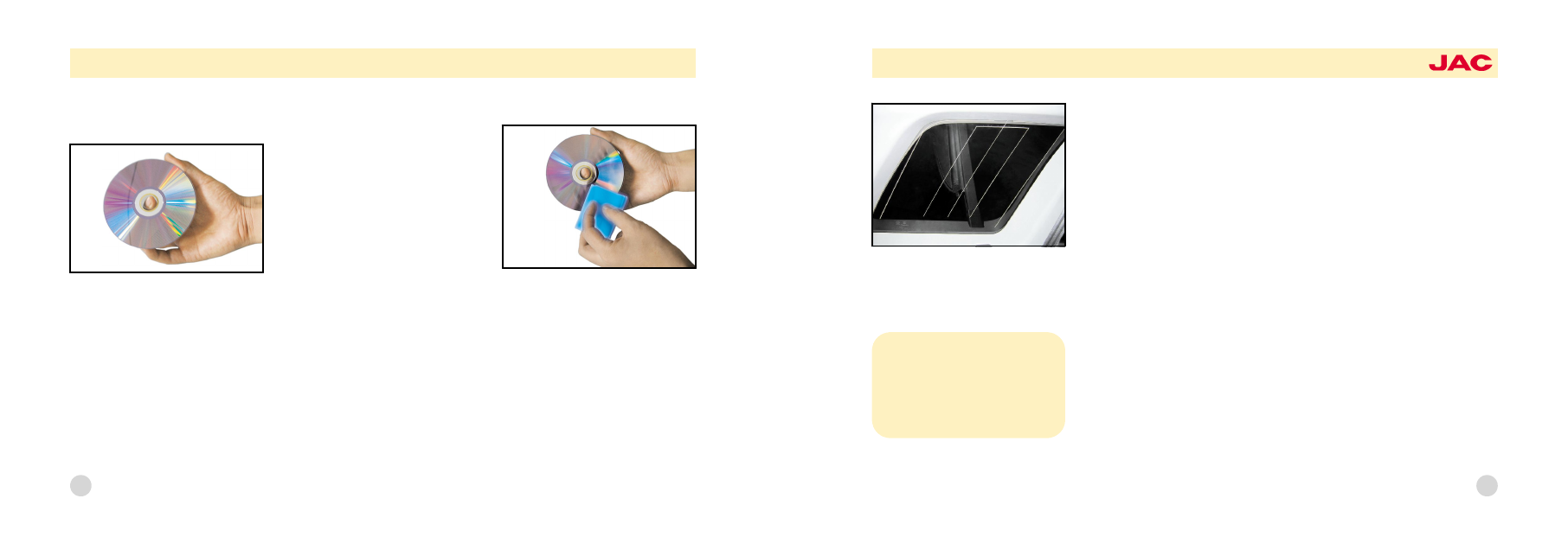

Protecting disk
Method for touching with hand

Seize the disk as per the figure, and
do not toss about the disc. When
seizing the disk, do not leave finger
print on the surface of the disc. If
there is scratch on the surface, the
content will not be completed. Do not
adhere tape, paper or label on the
disk; do not scrabble on the disk; do
not play bad, distorted or scratched
disc; otherwise the player will be

damaged seriously.

Storage

When the disc is not used, please
place it in the disk box and store in a
place where sunshine, high temper鄄
ature and high humidity can be
avoided. After the disc is automati鄄
cally ejected from player, do not use
your hand to hold or pull it out. After
inserting the disk or pressing the exit
button, do not pull out the disc from
the player immediately. If the disc is
pulled out before finishing the opera鄄
tion, it will rotate in the unit and will
be damaged. When the player is not
in the panel or the main switch is
turned off, do not try to insert disk.

Keeping the disk clean

Finger print, dust or dirt can cause
bad play. So, please use clean dish
cloth to keep it clean. If the surface
is too dirty, please use neutral deter鄄
gent to clean out.

Characteristics of JAC vehicle

56

When the ignition key is in "ON" or "
ACC" position, if you turn on the ra鄄
dio, the vehicle will receive AM and
FM signals from rear side glass.

Caution院
音 Do not clean the inner rear
middle glass with cleaning a鄄
gent having grinding function, or
scrap deposit with scraper.

57

Keep the normal operation of the
ventilation device, and the air suction
of the ventilation system must be set

Driving your vehicle

Warning院

Precaution about waste gas from
engine.
音 Waste gas discharged from
engine is very harmful to body,
and can even cause death.
Therefore, when discharged gas
is smelled in the vehicle, open
the window immediately. Such
waste gas contains carbon
monoxide, a colorless and
tasteless gas, which may result
in suffocation or even death.
音 Determine there is no leak鄄
age from the discharge system
When the vehicle is lifted for re鄄
placing engine oil or for other
purposes, check the discharge

system. If there is abnormal
noise from the discharge system
or the vehicle bottom has been
hit during driving, promptly have
the authorized JAC Dealer
check the discharge system.
音 Do not let the engine run in a
confined area
The engine must be stopped
during parking in garage. To
prevent moving of vehicle, do
not run the engine in the
garage.
音 Avoid idling the engine for
long time when there are pas鄄
senger in the vehicle. If people
are to stay in the vehicle for long
time with the engine running, set

the air admission device at "
Fresh" position and set the fan
speed to high, to allow fresh air
outside to enter the vehicle.
When the back door cannot be
closed because of the loaded
objects, take care during driv鄄
ing.
1. Close all windows.
2. Open the exhaust port.
3. Set the air intake pushbutton
at "Fresh" position, and the draft
pushbutton at "Foot" or "Face"
and a high speed for the fan.

60

in the middle of the windscreen, to
remove snow, ice, leaves or other
substances.

Precautions before starting the
engine:

1 . Check all tires, fuel, water and
other equipment of the vehicle that
may lead to an accident.
2. Check the hand brake after enter鄄
ing the vehicle.
3. Check all windows and lights for
cleanliness.
4. Check the inside and outside rear
view mirrors for cleanliness.
5. Check the positions of seats,
backs and seat head rests.
6. Lock all doors.
7. Check your fastened travel of your
safety belt and the safety belts of
other passengers.
8. Turn off lights and other compo鄄
nents not used.
9. When the ignition switch is at "ON"

position, all necessary warning lights
should operate, and confirm there is
sufficient fuel.
10. When the ignition key is at "ON"
position, check the functioning of the
warning light and the bulb.

Start the engine with combined
ignition switch

音 For vehicle with manual gears,
first set the shift lever to neutral, and
step on the clutch pedal.
音 For vehicle with automatic gears,
set the shift lever at "P" (parking).
音 To start the engine, insert the ig鄄
nition key and turn it to "START" po鄄
sition. The engine will start to run
when it is released. Do not leave the
ignition switch at "START" for over 15
seconds.

Warning院

音 Our vehicles are more likely
to collision than other vehicles.
音 The ground clearance of our
vehicle high, permitting it to run
over small path and other
cross -country ground. Avoid
sharp turns or movement, as
improper operation may result in
overturning.
音 Passengers failing to fasten
the safety belt are exposed to
the risk of death in case of seri鄄
ous collision.

61

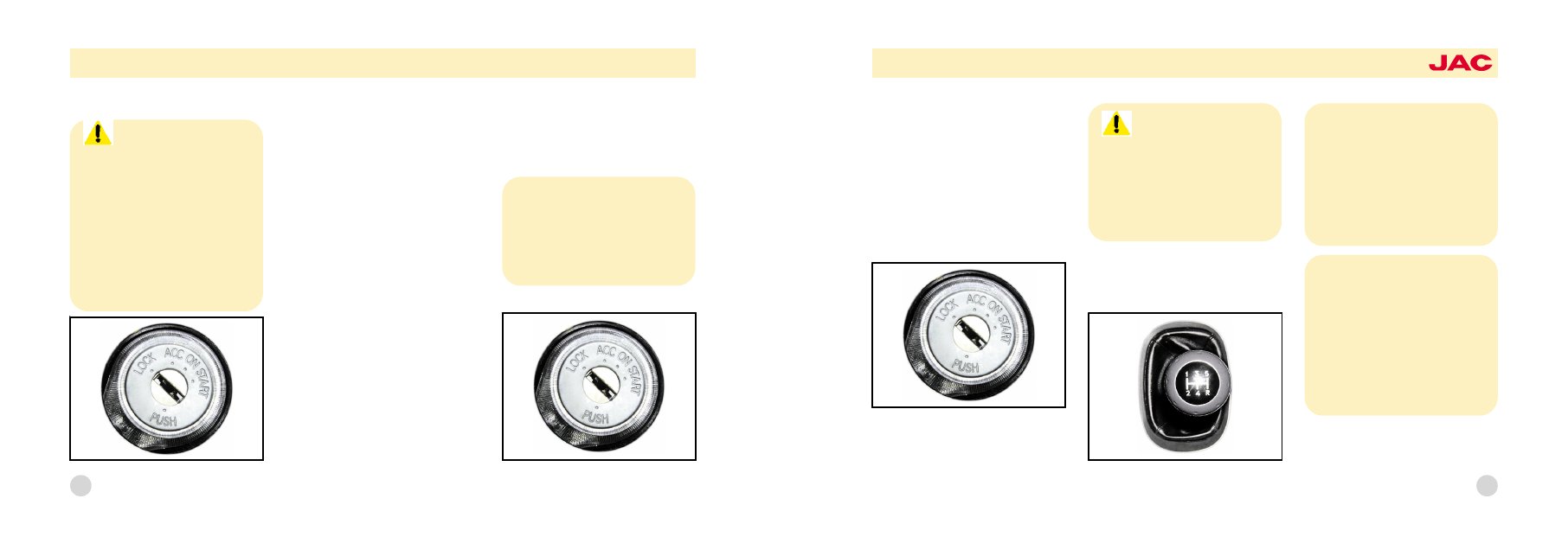

Position of ignition key

音 "START"
The engine will start to run when the
ignition key is turned to this position.
Release the ignition key after the en鄄
gine starts running.
音 "ON"
When the ignition key is at "ON" posi鄄
tion, the engine will start to ignite and
all components will start to work. If
the engine does not work, the ignition
key should not be kept at "ON" posi鄄
tion, as this will result in spontaneous
discharge and may destroy the igni鄄
tion system.
音 "ACC"
When the ignition key is at "ACC" po鄄
sition, some electric devices (radio)
can work.
音 "LOCK"

The ignition key can be inserted or
pulled out at this position.
To prevent theft, the steering wheel
can be locked using the ignition key.

Pull out the ignition key

Warning院

音 Do not turn off the engine or
remove the key when the vehicle
is running, as the steering wheel
is close to the ignition key.
1. Turn the ignition key to "ACC"
position.
2. Press and turn the ignition key
from "ACC" to "LOCK" position
counterclockwise.

Note:
音 To release the steering
wheel, insert the ignition key and
turn the ignition key and steering
wheel concurrently.

Driving your vehicle

62

1. Turn the ignition key to "ACC" posi鄄
tion.
2. Press and turn the ignition key
from "ACC" to "LOCK" position coun鄄
terclockwise.
3. The ignition key can be pulled out
at the "LOCK" position.

Start

Operation of manual transmis鄄
sion

Use the clutch

Before shifting the gear, step on the

Caution院
音 When the shift lever is moved
from 5th gear to 4th gear, it is
possible to enter the 2nd gear
by mistake. This will cause the
engine speed to increase and
the speedometer will enter the
red area.

Warning院

音 Never start the engine in an
enclosed area or where there is
no sufficient space.

Carbon

monoxide is a tasteless gas and
can cause serious injury or death.

Note:
音 The shift lever can be moved
to the reverse position only after
the

vehicle

is

completely

stopped and 3 seconds after the
shift has been moved to the
neutral position.

63

clutch pedal and then release it
slowly. Frequently use the clutch
pedal before it returns to the original
place. During drive, do not rest your
foot on the clutch pedal. Do not park
the vehicle on the upper slope by
stepping on the clutch.

Precautions in driving

音 Never let the vehicle run under
inertia without engaging in gear
when going down a slope, as this is
extremely dangerous. You must run
the vehicle by engaging the trans鄄
mission.
音 Never keep the brake pedal
stepped on for long time. This will
overheat the brake and cause fault.
When going down a slope, decrease
the speed and engage into a low

gear. After completing this proce鄄
dure, the engine brake device will
help you decrease the speed.
音 Run the vehicle at decreased
speed after engaging in a low gear.
This can avoid over-speeding of en鄄
gine.
音 Please reduce the speed in strong
wind, as it will be easier to control
your vehicle at reduced speed.
音 Confirm that the vehicle is com鄄
pletely stopped before engaging the
reverse gear. To engage into the re鄄
verse gear, step on the clutch and
set it to neutral, and engage into the
reverse gear after 3 seconds.
音 When driving on a slippery
ground, take care during braking,
acceleration and shifting gear, as

sudden change of speed will cause
slipping of tires and loss of control.

Recommendation on gear shift鄄
ing

These data are based on test. It is
recommended to shift gears accord鄄
ing to this table.

Warning院

音 Avoid sudden turns.
音 Never change suddenly the
vehicle wheel speed.

Scope of gears Recommended speed

1-2 or 2-1

20km/h

2-3 or 3-2

40km/h

3-4 or 4-3

55km/h

4-5 or 5-4

75km/h

Driving your vehicle

64

Anti-blocking system

The anti -blocking system (ABS) is
designed to prevent blocking of
wheel in case of emergency braking.
The ABS control system can test the
vehicle speed and control pressure.
Therefore, the ABS can increase the
control ability of vehicle in case of e鄄
mergency or when driving on slip鄄
pery roads.

Reduce the speed when driving on
such roads. It is not permissible to
test the function of ABS by fast driv鄄
ing or making sharp turns.

Electric Brakeforce Distribution
(if installed)

The EBD is a unit to replace the ratio
valve which is used to keep the vehi鄄
cle running steadly during braking.In
the condition of normal braking, the
unit can balance the wheel speed; In
the conelition of difficult braking be鄄
cause the weight of vehicle accumu鄄
late front wheel, the rear wheel brake
need less forle.EBD can keep the
forle of braking rear wheel by using
the incease air pressure valve or de鄄
crease air pressure valve of ABS, to
keep the wheel steadly running and
brake effectively.

Note院
音 When the ABS system is oper鄄
ated, there may be slight vibration
when the brake is stepped on.
Noise from the engine may also
be heard when the brake is ap鄄
plied. This is normal, indicating
the normal functioning of the anti-
blocking system.

Warning院

音 It is impossible for the ABS to
prevent accident when driving on
a dangerous road. Although it can
provide effective control in case of
emergency, it cannot completely
avoid accident. Therefore, keep
space between vehicles, and
drive slowly when not on highway.
音 Driving on rugged ground or
ground with broken stones or snow.
音 Driving with chain fitted.
音 Driving on a highway with un鄄
even surface.

65

Tension control system (TCS)
(if installed)

For driving on a slippery ground, the
tension control system (TCS) can lim鄄
it the slippery of tires and to enable
steady start of the vehicle. This sys鄄
tem may increase the weight of the
vehicle and permit safe turning at
high speed.

Reducing accident

When the vehicle is started on a
slippery ground or turn at high
speed, this system can limit the high
speed rotation of wheels and avoid
loss of balance with wheels.

Suggestions

TCS cannot increase the brake per鄄
formance. Please reduce the speed

before making turns.

TCS mode

The indicators on the instrument
panel will stop displaying in TCS
mode.

Caution院
音 The TCS can control sliding
when the TCS indicator is flashing.
When the road is slippery or the
vehicle is running at high speed,
release the accelerator pedal and
keep the vehicle steady.

Warning院

音 The TCS system is a compo鄄
nent of the vehicle; and all
guarding devices should be put
into service in winter or on slip鄄
pery roads.

Note院
音 1) The TCS mode will be au鄄
tomatically started when the en鄄
gine is started again after being
stopped.
2) You may feel slight jittering of
the vehicle after appropriate ad鄄
justment of the tension control
device. This is only the effect of
control of brake and not an
anomaly.
3) When the engine is started,
you can hear a click noise from
the engine compartment, and
this is only the sound from the
tension control device.
4) The accelerating device may
not function when the vehicle is
running on muddy or snowy
ground.

Driving your vehicle

66

Indicator and warning light

The indicators will flash when the ig鄄
nition key is turned on or the vehicle
is started. If it does not flash, have it
checked by the authorized dealer.
The warning light will indicate a warn鄄
ing in case of anomaly with the TCS
device.
When the TCS indicator works, park
the vehicle at a safe place. Start the
engine again to check if the TCS in鄄
dicator continues to work.
If the indicator still works after the en鄄
gine is started, have it checked by
the authorized JAC dealer.

Safe driving of all wheel drive
vehicles

(1) Fasten the safety belt.
(2) Never attempt to make a try when
the vehicle design and driver skill is
not suitable for running on cross -
country ground.
(3) Reduce the speed in strong wind,
as your vehicle is likely to be affect鄄
ed by strong wind. Reducing the
speed can avoid loss of control.
(4) Check the brake system after
driving in rainy days or on a road
with slurry. Drive slowly and step on
the brake pedal in several times until
it works normally.
(5) Never drive on road with much
water (for example brooks, rivers and
lakes).

(6) The braking distance between an
all wheel drive vehicle and a four -
wheel drive vehicle is slightly differ鄄
ent, therefore proper space between
vehicles should be kept when driving
on a road extremely difficult to drive.
(7) The driving torque is controlled
by four wheels, therefore the tire
quality can directly affect the driving
condition of the all wheel drive vehi鄄
cle. Determine the quality and size of
all tires.
音 All tires should be replaced at the
same time.
音 Turn the tires and check the air
pressure of tires under normal condi鄄
tions.
(8) The tire chains should be fitted on
the front tires.

Note院
音 When the TCS is flashing, the
tension control system will auto鄄
matically reduce the driving force.

67
