JAC S1. Service Manual - part 1

Fuel specification: use unleaded
gasoline

JAC vehicle can only use unleaded
gasoline above 93#. If you use lead鄄
ed gasoline, the catalytic sensor will
be damaged and more maintenance
cost will occur. To avoid using lead鄄
ed gasoline by mistake, do not insert
nozzle carrying leaded gasoline into
the fuel tank.

Do not use methanol

JAC vehicle can not use methanol,
because that fuel can reduce the
automobile's performance and de鄄
stroy the components of fuel system.

Use gasoline to protect environ鄄
ment, please

To produce cleaner air, JAC compa鄄
ny recommends use of gasoline. This
is because clean air can make the

engine and exhaust emission control
system work normally.

Drive overseas

If you will drive the JAC vehicle out鄄
side the country, please note the fol鄄
lowing:
音 Affirm all the certificates (license,
insurance policy, etc.).
音 Affirm if fuel is sufficient.

Run-in period 2000 km

This vehicle does not need special
run -in, but within the original 2000
km, obeying the following notes can
improve performance, oil and service
life of the vehicle.
音 Do not drive beyond 88 km/h.
音 When driving the vehicle, keep
the engine speed between 2,000 and
4,000r/min.

Caution:
音 If methanol fuel or fuel con鄄
taining methanol is used, so that
the vehicle is damaged or there
is problem in the driving per鄄
form, you can not apply for
guarantee as per the original
guarantee policy.

Characteristics of JAC vehicle

2

音 Use normal acceleration. When
starting the vehicle, do not step the
throttle pedal home.
音 Within the first 300km, try not to
brake sharply.
音 Do not pull the engine hard (do
not drive at high speed at 1 -2 low
speed gears).
音 Do not drive at too high or too low
speed for a long time.
音 When driving within the run-in pe鄄
riod (2,000 km), avoid towing the au鄄
tomobile.

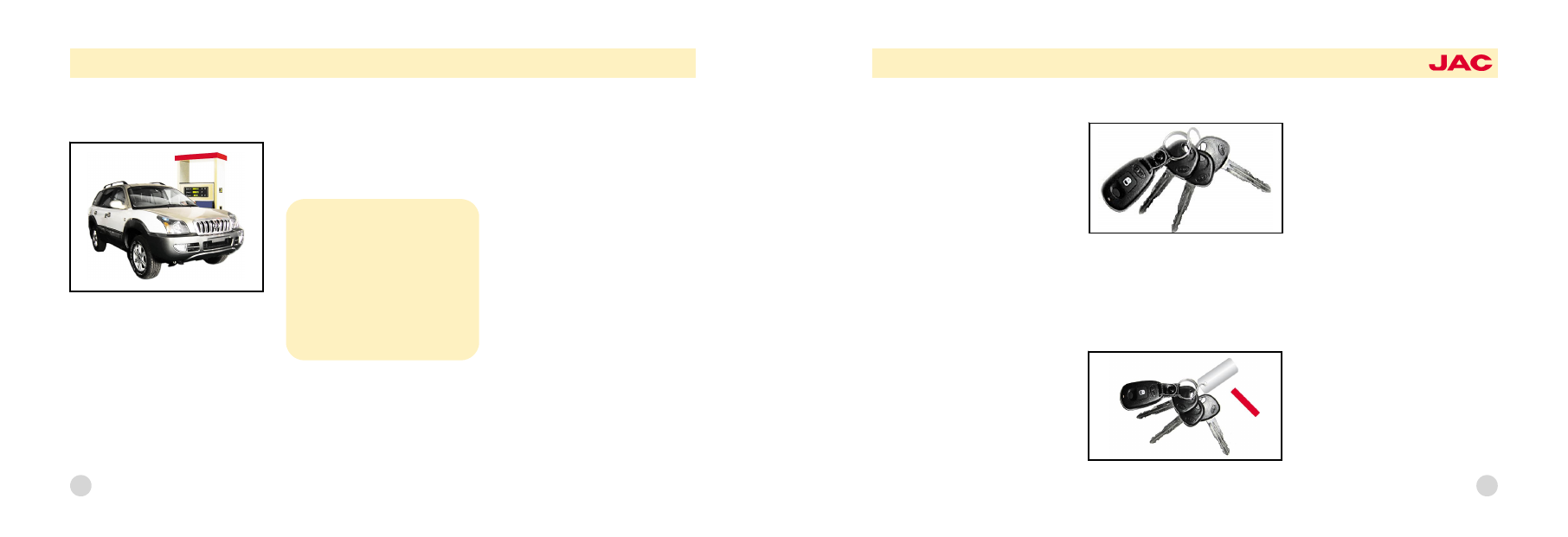

Key

To provide optimal advantage, the
same key can lock all the doors. But
because the door can be locked
without key, please take a key in
your pocket.

Remember the key code

Key code is printed on the number
plate in the key groups. Do not put
the number plate and key on the
same key ring. They should be put in
a safe place. At the same time,
record the number and put it in safe,
convenient place (excluding in the
car). If you need additional key, or
your key is lost, you can get another
key from the agent authorized by
JAC. But you must provide the key
code to the agent.

Theft-proof system

- gasoline engine
Theft -proof system is a device that
prevents

the

automobile

being

stolen.

3

illumination type ignition switch

When the door is open, the ignition
switch will illuminate to inform you
that the ignition switch is not in "ON'
position. When the door or the igni鄄

tion switch is closed, the light will
stop in 10 seconds.

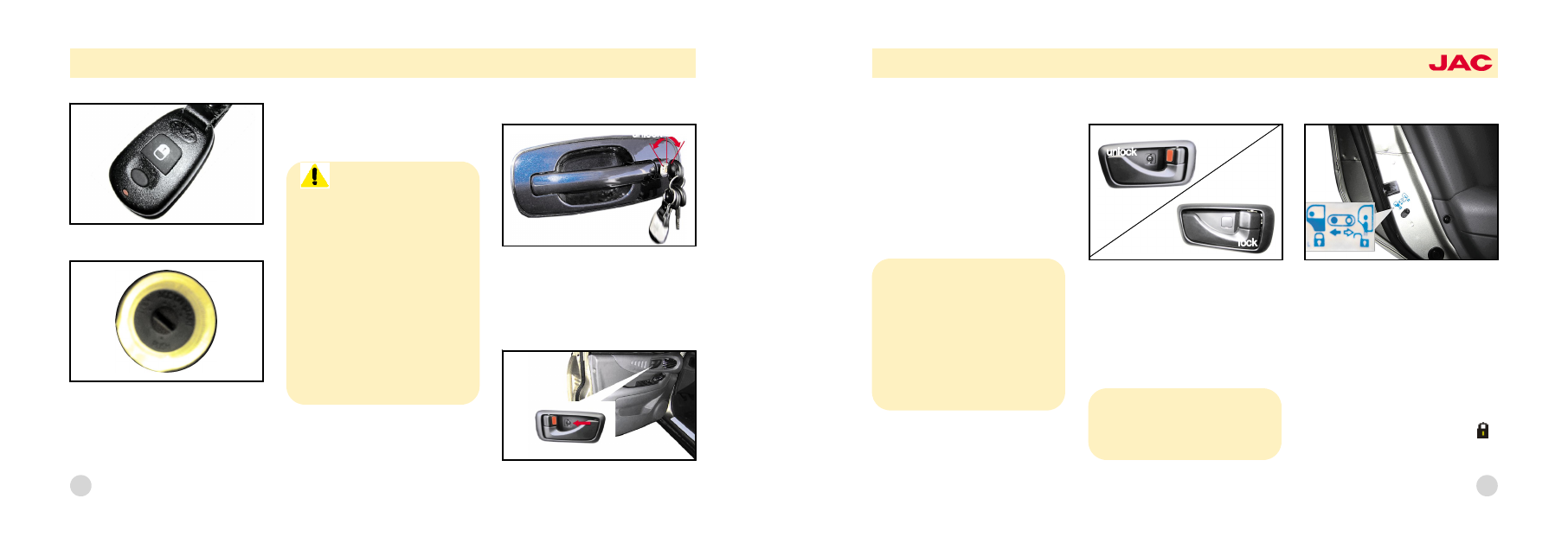

Door lock

Operate the front door with key

音 The door can be operated by key.
音 With regard to front door, turning
left, the door is open; turning right,
the door is locked.

Operation without key

Warning院

音 When parking the automobile
alone, please confirm if the door
is locked. When you use the
safety belt, in case of an
accident, the safety belt device
can protect the passenger from
being ejected.
音 Before opening the door,
please pay attention to the
surrounding to avoid accidental
impact with vehicle behind.

Characteristics of JAC vehicle

4

unlock lock

Without using the key, put the button
in the door to "LOCK" position (to the
rear side of the vehicle), and when
the red warning light of switch is off,
the door can be closed. Under the
condition that front door is closed
and the key is in the ignition switch,
do not lock the door.

From inside the door

Put the button in the door to "LOCK"
and "UNLOCK" position, you can lock
and open the door. When the door is
locked, the door lock inside and out鄄
side the vehicle can both be used.

Child safety lock in rear door

Your vehicle is equipped with child
safety lock in rear door. You should
lock the rear door, to ensure that it
can not be opened from inside. This
manual recommends using this de鄄
vice with child in the rear seat.
To ensure that it can not be opened
from inside, you must press the child
safety lock in the rear door to "

"

position. If you want to open the

Note院
音 When locking the door, do
not leave the ignition key in the
vehicle.
音 To avoid theft, you must take
the ignition key with you and
close all windows & doors.

Note院
音 After closing the door, the
red warning light will extinguish.

5

unlock

lock

6

door, operate the child safety lock in
the reverse "

" position.

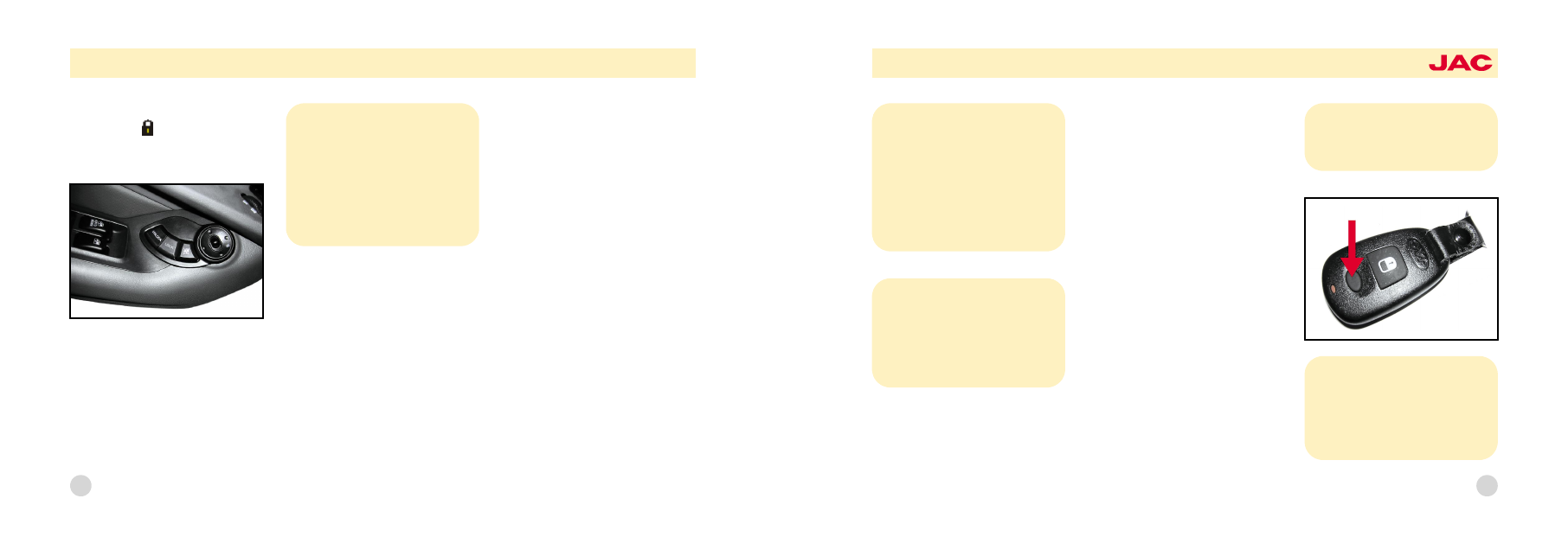

Body center lock

Center lock switch is mounted on the
handle holder of driver seat. When
the switch is on, the door is open;
when the switch is off, the door is
close.

Automatic door lock by speed
sensor

When the speed exceeds 40 km/h in
23 seconds, all the doors will be
locked automatically.

Warning system(if installed)

The system is designed to prevent
entry without permission. This system
can be operated by the following

steps: the first is "setting", the second
is "warning", and the third is "reliev鄄
ing". If the vehicle is touched, the
system will sound.

"Setting"
Park the vehicle and stop the engine.
Set the system as the following:
1冤Pull out the key from ignition
switch.
2冤Confirm if the engine compartment
and boot are locked.
3冤Use the remote controller to lock
the door.
After finish the said procedure, the
turning indicator will remind you that
the setting is finished.

Note院
音 When pressing down the "
LOCK" button of the switch, all
the doors are locked.
音 When pressing down the "
unlock" button, all the doors are
open.

Characteristics of JAC vehicle

7

"Warning"
音 When parking the vehicle after the
system is set, the alarm will function
in the following situation.
1冤Front/rear door are opened without
using remote controller.
2冤The boot is opened without using
remote controller.
3冤The

engine

compartment

is

opened.
Alarm will sound, and the turning in鄄
dicator will flash for 27 seconds. You
can lock the door or boot with remote
control, thus to close this system.

"Relieving"

Note院
音 If some door, rear door or
engine compartment is open,
the system can not be set.
音 If such case, eliminate the
system as per the said proce鄄
dure.

Caution:
Do not set this system when
passengers are in the vehicle. If
you set, the warning will start af鄄
ter the passenger leaves.

Caution:
When setting the system, do not
start the engine.

Note院
音 After relieving the system,
there is no other new setting
procedure except repeating set鄄
ting procedure.

Finishing the said procedure, the
system will be relieved.

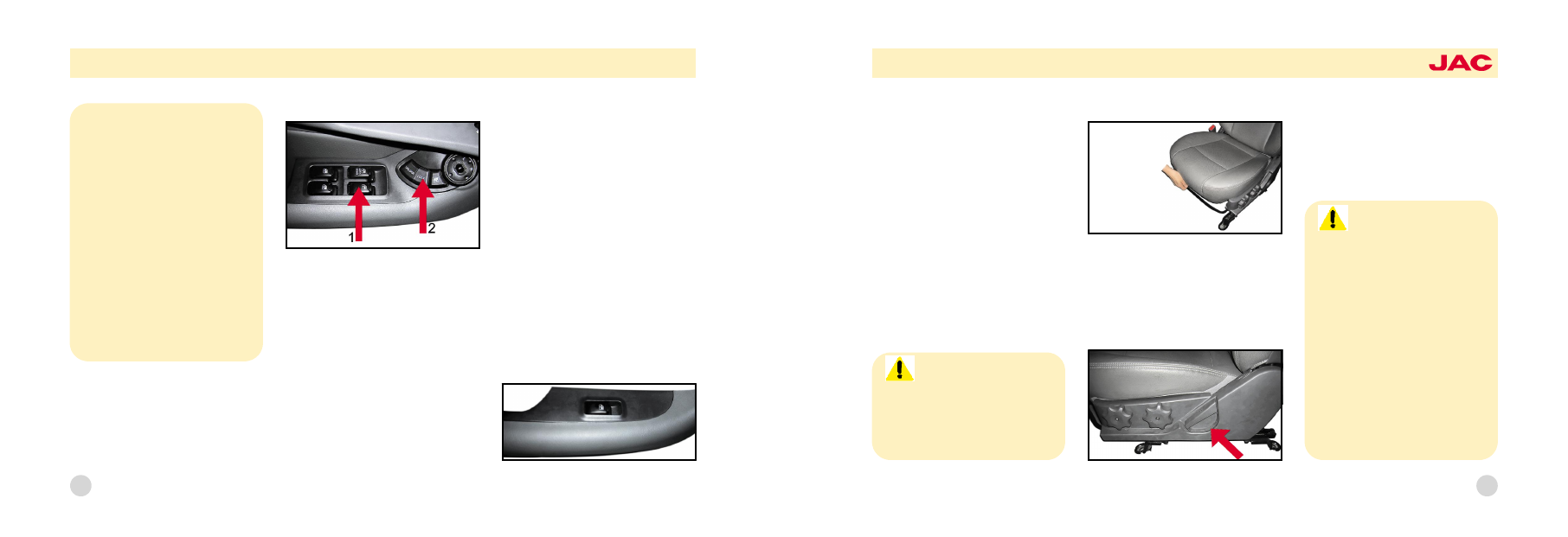

Power window

The power window can be operated
only when the ignition key is in "ON"
position. Each door has a power
window switch to control window.
Main switch of power window at
driver seat can be used to control
the passenger power windows.
Pressing down switch (1) can open
the cab window. The opening degree
of window can be adjusted by
switch. Lifting the power window

switch can close the window. To
avoid the passenger operating the
window randomly, you can press
down switch (2) in main control seat
to lock the window. To relieve the
function of power window, please
press the lock switch. Pressing the
window control switch, wait a mo鄄
ment, the system will resume its
function. After the ignition switch is in
"ACC" or "LOCK" position for 30 sec鄄
onds, the power window can be op鄄
erated. But when the front window is
open, power window can not func鄄
tion.

Caution:
音 Only the remote controller
can relieve the installed system.
If remote controller fails during
the installing phase, you can
carry out the following proce鄄
dure院
1援Use the key to open the door.
At this time, the warning will be
activated.
2援Put the key into ignition switch,
and turn to "ON" position.
3援Wait for 30 seconds.

Characteristics of JAC vehicle

8

渊1冤Before close the window, please
confirm if there is arm or other barrier
on the window.
渊2冤Do not operate the main control
button in the driver seat and individ鄄
ual window switch at the same time.
If you do that, the window will stop
functioning and it will be difficult to
open or close.
渊3冤Do not leave the child in the ve鄄
hicle alone. You must take away ig鄄
nition key to ensure safety.

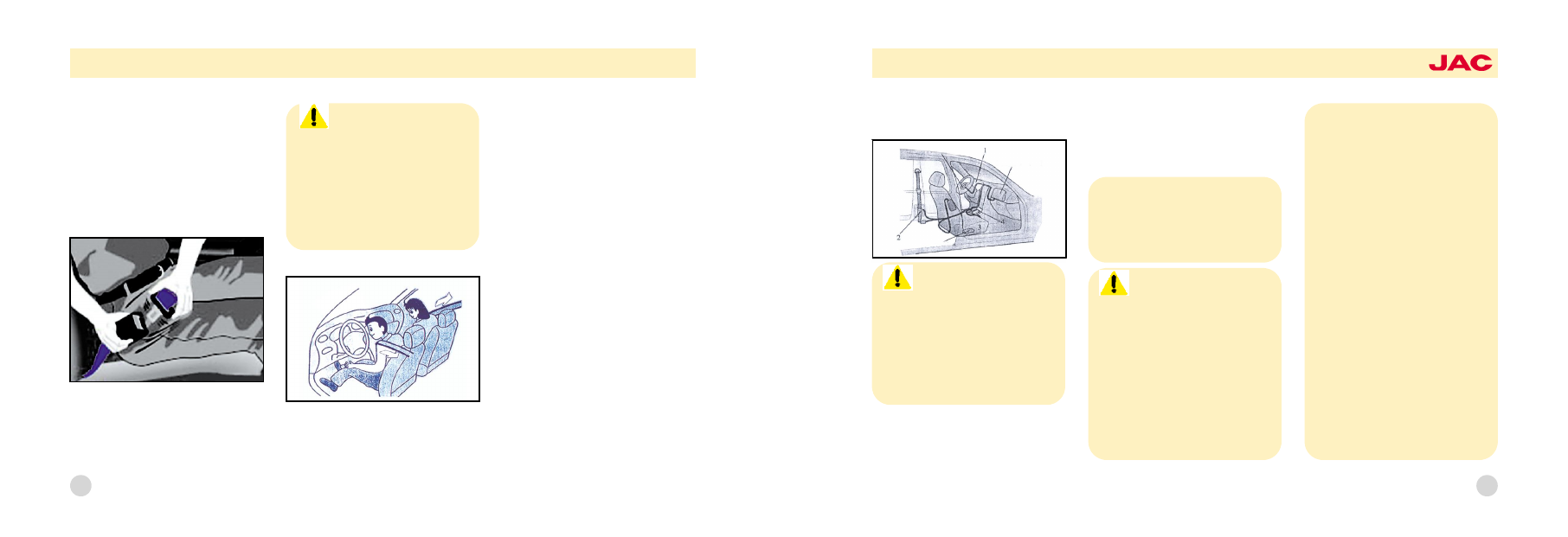

Adjust the front seat

Move seat back and forth

If you want to move the seat back
and forth, please lift the adjusting
lever of seat and hold it. Slide it to
the desired position, then release the
lever and confirm locking of the seat.

Adjust front seat back rest

Incline forward a little, and pull back鄄
ward the link which is near the seat.
Incline the seat backward and adjust
to the desired position. After posi鄄
tioning, undo the link.

Warning院

音 Do not adjust seat when the
vehicle is running. If you do that,
serious injury or death will be
caused.

Warning院

音 When the vehicle is running,
do not make the front seat in tilt
position, to reduce the sliding of
the knee/shoulder safety belt
and serious hurt in case of col鄄
lision. Otherwise buttocks of the
passenger may slide below the
knee/shoulder safety belt or
slide out of the safety belt, and
the passenger can not be se鄄
cured properly. In addition, the
safety belt may apply force to

9

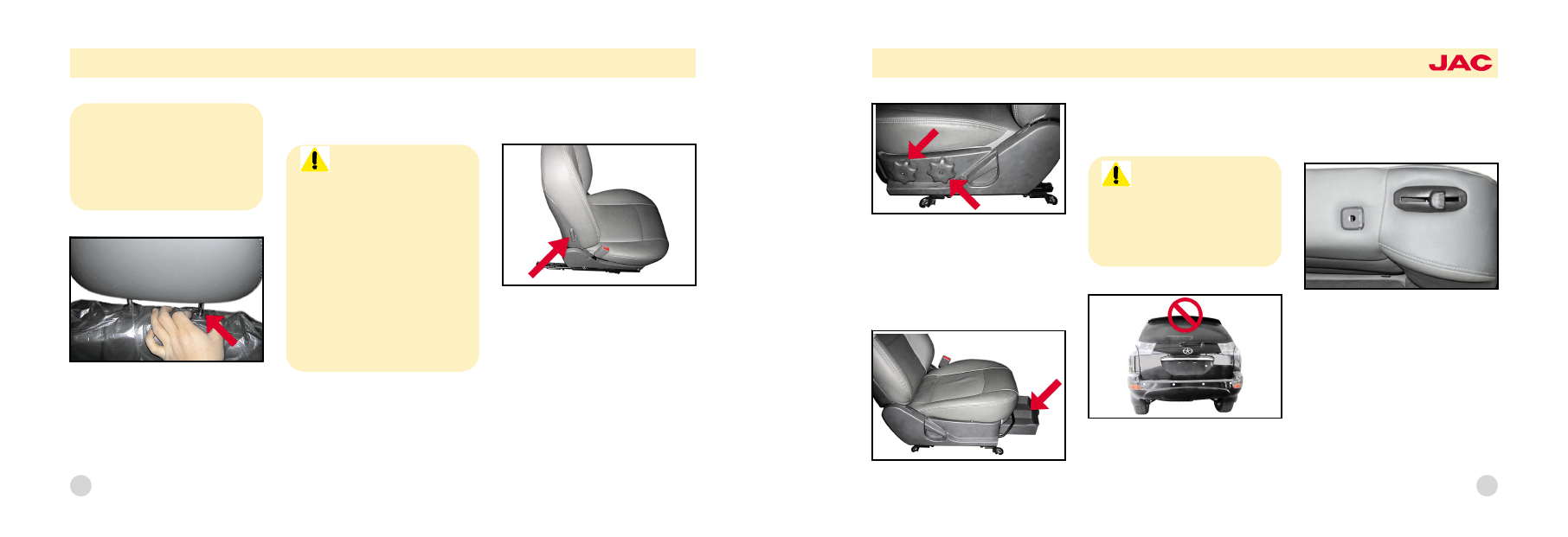

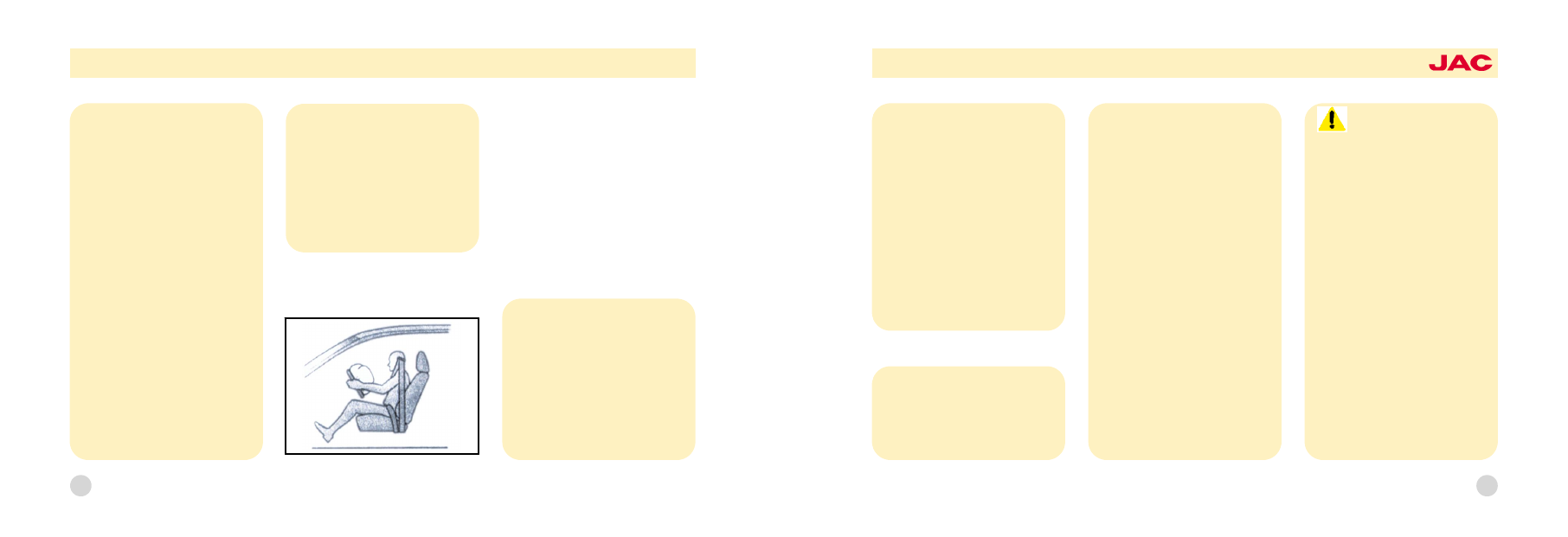

Adjust head rest

Head rest is designed to reduce the
hazard of harm of head and neck. If
you want to raise it, you can lift it to
appropriate position.
If you want to lower it, you can press

down the release rod, and put head
rest to desired position.

Seat back control (on the driver
seat)

Adjusting the seat back control, in or鄄
der to increase weight of seat back,
put the adjusting rod to rear position.

Adjust the height of driver seat
cushion (in the driver seat)

the unprotected belly, causing
serious personnel hurt. So when
the vehicle is running, the seat
should be kept in comfortable
upright position.

Warning院

音 In order to reduce the harm of
head and neck, you must adjust
top of head rest at the same
height with ear top. So, your body
can not leave the seat back .
音 When driving the vehicle, if
you have no head rest or the
head rest is modified, serious
traffic accident can occur. Ad鄄
justing head rest will protect
your head and neck.

Characteristics of JAC vehicle

10

Turning the front adjusting button can
adjust the seat cushion facing front
of vehicle.Turning the back adjusting
button can adjust the seat cushion
facing back of vehicle.

Storage tank

Storage tank is installed under the
co -driver seat. Pulling forward can
open the storage tank.

Warning on rear seat

For the safety of passenger, the
goods in the rear seat can not ex鄄

ceed the top of seat back.

Folded rear seat back and seat
cushion

For convenience, the seat back and
the seat cushion can be folded.
1援Fix the fastener of seat safety belt.
2援Disassemble head rest.
3援Pull out safety belt and fold seat
cushion forward.
4援Release seat back and pull safety
belt over the seat back, and pull
down the seat back.

Warning:

音 To avoid hurting during acci鄄
dental braking or emergency
braking, the storage tank should
be in closed condition.

11

5援From lower side of seat cushion,
hook the fastening ring on the ear at
back of seat back.
6援Insert head rest between seat back
and seat cushion.
7援Put the seat back to its original po鄄
sition, push the pitch control lever
and reverse above procedure.
After the seat back is returned to its
original position, push or pull the
seat back to confirm if it is locked.

Precautions on safety belt

Driver and all passengers should
fasten seat belt at all times. Correct
use of safety belt can reduce acci鄄
dental hurt or death caused by inci鄄
dents or emergent braking. The fol鄄
lowing shows relative details:
Protection of infant and child

Some countries require use eligible
child safety system. We strongly rec鄄
ommend use of child protection seat
or infant protection system for the in鄄
fant or child who is below 18 kg.

Protection of elder children

If the child is too old to be protected
by child protection system, the safety
belt should be used. When the child
is in the rear seat, knee/shoulder
safety belt should be used. If elder
child (beyond 13 years old) is in the
front seat, the safety belt should also

be used.
Do not make the child stand or kneel
on the seat. In case of an incident,
use of the child protection system
can provide the best protection at
this time. You'd better not make the
child be in the front seat.

Protection of pregnant woman

Pregnant woman should obey doctor
special instruction to use knee/shoul鄄
der safety belt as much as possible.
Knee belt should be comfortable and
as lower as possible.

Protection of the wounded

When sending the wounded, the
safety belt should be used. If neces鄄
sary, consult the doctor.

One safety belt for one person

One safety belt can not be used for

Note院
音 When an incident happens,
the little children should be pro鄄
tected by correct method of us鄄
ing of this system.

Characteristics of JAC vehicle

12

one child and one adult or two chil鄄
dren; otherwise traffic accident can
be more serious.

Lying in the seat

In order to reduce incident rate and
be protected by protection system,
all passengers must sit in the seat up
right and the front seat should be in
normal upright position. If passenger
lies in the rear seat or the front seat
is inclined, the safety belt will be out
of function.

Safety belt protection system

Safety belt system can not be disas鄄
sembled or modified. Please confirm
the quality of safety belt and other
components.

Periodic inspection

Inspect all safety belts and all parts
for wear or damage periodically. Re鄄
place damaged, excessive worn
components duly.

Cleaning the safety belt

Please keep the safety belt clean
and dry. It can be washed with soap
that is used for cleaning of furniture
or carpet, and warm water. Do not
use bleaching agent, which can
weaken the fiber of bucket, so that in
case of heavy impact, the belt can
not support load.

Replacing safety belt

For vehicles that have encountered
traffic accident, all the safety belts
should be replaced, even if they are
not damaged. For more details,

Warning院

音 When the vehicle is running,
sitting inclined or lying is very
dangerous, even if the fastener is
tied, the safety belt will not
function. When the vehicle is col鄄

lided, your neck or other parts
will be hurt seriously. Knee safety
belt will loose its function, too. If
collided, abdomen safety belt
may slide over abdomen and
hurt your pelvis. For your safety,
please make the seat upright.

Warning院

音 When adjusting the rear seat
to upright position, operate the
buckle or fastener carefully. Do
not leave the buckle or fastener
in the rear seat.

13

please contact JAC dealer.

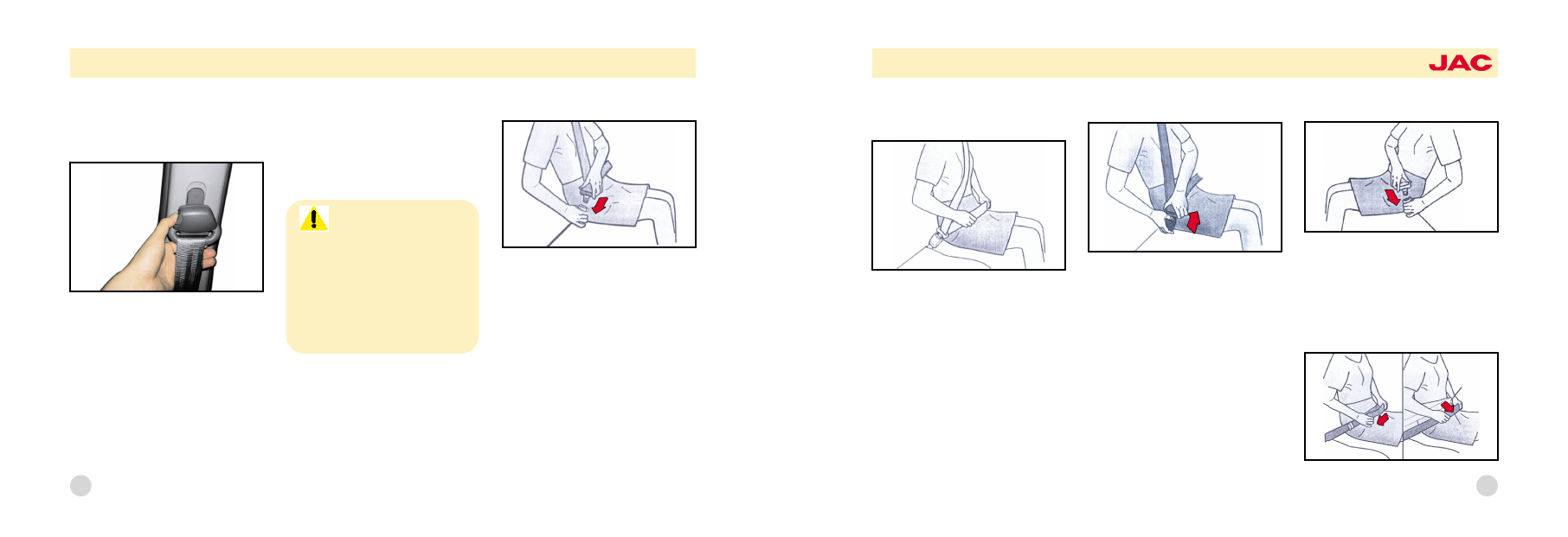

Adjust the height of shoulder
harness in front seat

Adjust the shoulder harness to ap鄄
propriate position. If the safety belt is
near your neck, you can not be pro鄄
tected safely. The safety belt should
be across the middle section be鄄
tween chest and shoulder.
But do not let the shoulder harness
be across the neck. To raise the fix鄄
ing seat, you can press down the

button and pull the fixing seat up鄄
wards. To lower the fixing seat, you
can press down the button and slide
down the fixing seat. Confirm the
fixed condition.

Safety belt - three point safety
belt locking type expansion de鄄
vice of driver seat

Fasten the safety belt.

Tie the safety belt, pull out safety belt
tongue from expansion box and in鄄
sert into the snap ring until you hear
a "ka" sound.
After adjusting the knee belt, the
safety belt will form appropriate
length automatically.The tensile force
in safety belt expansion box can au鄄
tomatically absorb excessive belt
and keep the tensile force. For safe鄄
ty, do not pull the safety belt exces鄄

Warning院

音 When the vehicle is running,
the height adjuster must be
locked.
音 If the shoulder harness is not
adjusted properly, the safety
belt will be easy to wear.

Characteristics of JAC vehicle

14

sively to make it loose.

Adjust the safety belt

The knee belt should be lowered to
buttocks as much as possible but
not the waist. If too high, it will slide
in case of accident.
The arm can not be below or over
the safety belt.
As shown in the figure, one shall be
upwards, and the other downwards.

Undo the safety belt

Press down the loosening button on
the buckle. After being undone, the
safety belt will return to expansion
box automatically.
If it does not return automatically,
check the safety belt for knot and re鄄
peat the operation.

Safety belt (two point static
type)
渊in the center of rear seat冤

Tie the safety belt

Tie the two -point static safety belt,
and insert the tongue into the buckle
until you hear a "ka" sound. Check
the locking condition and for knot of
safety belt.

Adjust safety belt

aligning

too high

fastening

15

Two-point static safety belt must be
manually adjusted to appropriate
length. Tie the safety belt. The safety
belt should be lowered to buttocks
but not haunch. If too high, it will
cause hurt during accident

Undo the safety belt

For undoing the safety belt, you can
just press down the loosening button
on the buckle.

Safety belt pretensioning unit

Safety belt pretensioned belt is in鄄
stalled in the driver seat and front
seat. The aim is to protect the driver

and the passenger in the front seat in
case of serious impact. In such case,
the pretensioned safety belt in the
front seat and the air bag will operate
at the same time.
Operation principle of pretensioning
unit is the same as emergency-lock鄄
ing retractor (ELR).
When the vehicle brakes for emer鄄
gency or the tire inclined forward
rapidly, the expansion unit of the
safety belt will lock. However, in case
of serious impact, the pretensioning
unit will operate and strain along the
opposite direction of driver.
Pretensioned safety belt includes the
following units.
For example院
1援SRS air bag warning light

Warning院

音 Center knee belt is different
from other belts. So, when tying
rear seat shoulder harness or
center knee belt, you must con鄄
firm that the safety belt has
been tied completely.

Characteristics of JAC vehicle

16

2援safety belt pretensioning unit
3援SRS control components

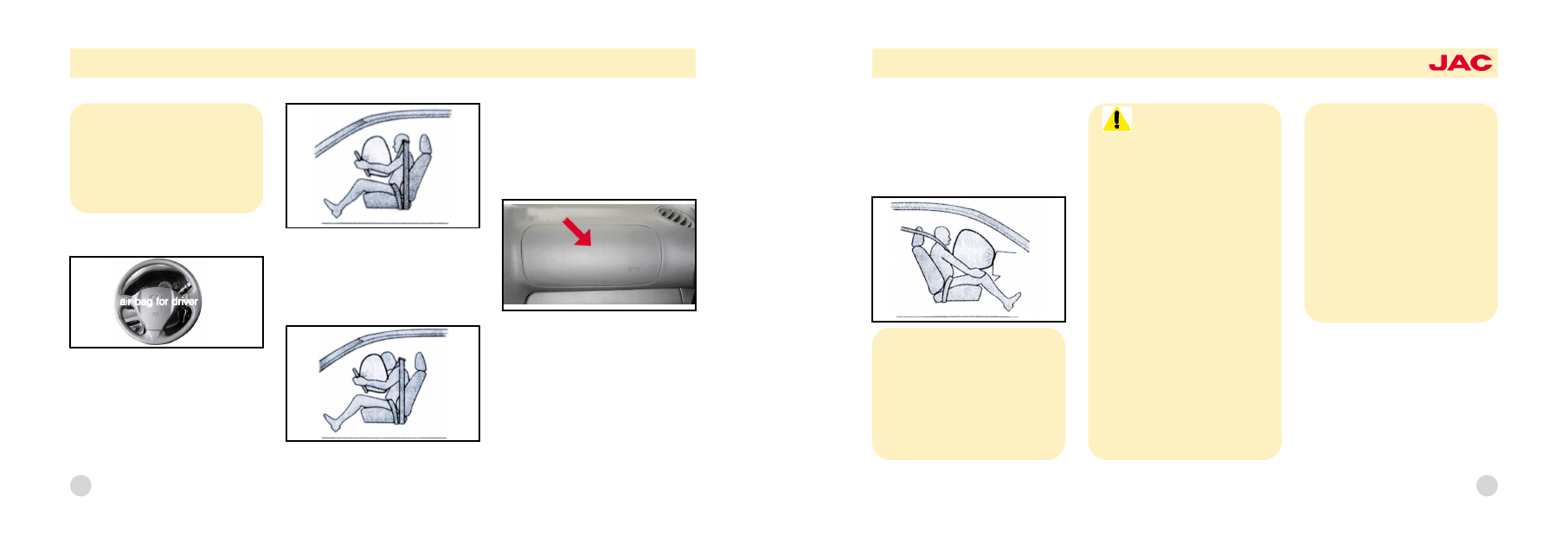

One SRS air bag is installed under
the central cushion of steering wheel.
The other one is installed over the

front passenger glove box. The aim
is to provide the best and perfect
protection for the driver and the pas鄄
senger.

Front passen鄄

ger air bag

Driver seat air bag

SRS control module

Note院
音 Please read the SRS docu鄄
ments on the rear side of sun
visor and in the glove box.

Warning院

音 SRS will operate along with
driver seat/front passenger safety
belts as an auxiliary device. It can
by no means replace safety belt.
So the safety belt must be
durable equipment.
音 When suffered serious impact
or impact angle of the vehicle
(forward) is below 30毅 , SRS will

undo the air bag to inflate. Air
bags will never inflate due to in鄄
ternal or rear impact or impact
generated by rolling. In addition,
air bag can only be used once.
So the safety belt must be
durable equipment.
音 The driver should keep away
from the steering wheel as much
as possible. If the distance is too
small, hurt or death may be
caused upon inflating.
音 Do not put articles on or near
the steering wheel air bag and
instrument panel,otherwise the air
bag inflating can cause serious
hurt, even death.
音 After the air bag inflation, au鄄
thorized deader of JAC should

17

Warning院

音 To obtain optimal protection
from pretensioned safety belt院
1援The safety belt should be in
correct position
2援The safety belt is in good con鄄
dition without damage.

Composition and function of
SRS

Main parts of SRS are:
- air bag in steering wheel
- air bag in the front instrument panel
- knee cushion
- SRS air bag warning light
- SRS control component渊SRSCM冤
When the key of ignition switch is in
"ON" position, SRSCM detects all the
components persistently and deter鄄
mines if air bag should be inflated.

carry out the replacement work.
音 Do not change the equipment
and wiring of air bag, otherwise
the air bag will inflate abnormal,
thus to hurt persons or make the
system loose its function, so that
the air bag can not inflate in case
of an accident.
音 Do not install child protection
system in the front passenger
seat.
When an accident happens, ex鄄
panded air bag may hurt the infant
or child. Do not make the child in
the front seat. Elder child (older
than 10 years) can sit in the front
seat. You should confirm they are
in safe position.
In addition, air bag can only be

Note院
音 Pretensioned safety belt in
the driver seat and front seat will
act under serious impact. Under
sufficient impact, pretensioning
unit and air bag will act togeth鄄
er.

Characteristics of JAC vehicle

18

used once. So the safety belt must
be durable equipment.
音 To obtain more protection, all
the passengers and driver should
use safety belt. If safety belt is not
used, air bag can also protect you.
But do not sit too near the air bag.

音 When starting the preten鄄
sioned safety belt, you will hear
noise and see the dust in the
smoke. But this phenomenon
means no danger.
音 Though no danger, the dust
can make the skin sensitive. So
after the air bag splays, you
should wash your face and
hands completely with warm
water or warm soap.

Caution:
音 Based on the operation of
SRS air bag sensor that is linked
with pretensioning unit, SRS air

bag warning light on instrument
panel will illuminate for 6 sec鄄
onds after the ignition switch is
in "ON" or "ACC" position.
音 If the safety belt pretension鄄
ing unit does not operate under
appropriate condition, the warn鄄
ing light will illuminate continually
without reference to the SRS
warning light fault. If the SRS air
bag warning light does not illu鄄
minate when the ignition switch
is in "ON" or "ACC" operation, or
illuminate for more than 6 sec鄄
onds, or illuminate when driving,
please inform the condition of
pretensioning unit and SRS air
bag system to JAC agent.

Warning院

音 Pretensioning unit can only
be used once. After being used
once, the pretensioning unit of
safety belt must be replaced.
Any type of pretensioned belt
should be replaced after impact.
音 Pretensioning unit assembly
will get hot during operation, so
do not use your hand to touch it.
音 Do not replace pretensioning
unit on yourself. Replacement
must be done by JAC agent.
音 Do not disassemble preten鄄
sioning unit assembly at will.
音 In any situation, do not repair
pretension belt at will.
音 Operating the pretensioning

19

Auxiliary protection (air bag
system)

Your vehicle is installed with auxiliary
protection (air bag) system. Its name
is "SRS AIR BAG", which is written in
air bag cover of steering wheel and
above the glove box of front passen鄄
ger seat.

When the ignition switch is in "ON"
position and the engine has started,
SRS air bag warning light will illumi鄄
nate for 6 seconds. After that, SRS
warning light will extinguish.

There are air bag control unit in

steering wheel. When SRSCM de鄄
tects impact, this system will operate
the air bag automatically.

Front passenger seat air bag (if
installed)

When the air bag expands, if the
decorative cover is not open com鄄
pletely, the air bag can not operate
normally. So the decorative cover
should be open completely. Com鄄
plete expansion of air bag and the
use of safety belt can reduce the for鄄
ward impacting speed of the driver

unit wrongly will lead to serious
body hurt.
音 For both driver seat and pas鄄
senger seat, the safety belt must
be durable equipment.

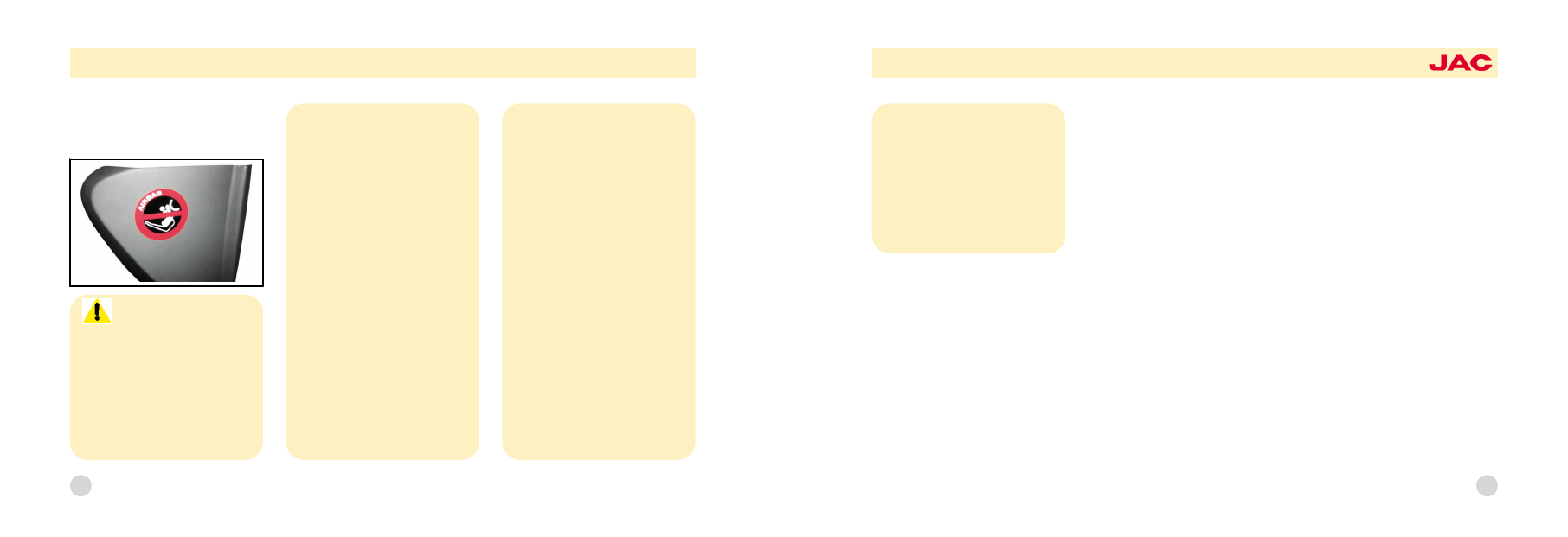

Front passenger seat air bag

Characteristics of JAC vehicle

20

air bag for driver

seat and front passenger seat, so
can reduce hurt to head and chest.
After the air bag expands, immediate
deflating will keep the driver in cor鄄
rect position.

SRS maintenance

SRS is a service -free system. So,
you need not repair any parts. In
case of fault, please ask the JAC a鄄
gent to repair.
Some related work of SRS system,
such as disassembling, installing, re鄄

Pa

ss

en

ge

ra

ir

ba

g

Caution院
音 Do not put air freshener etc. that
gives out gas in the instrumental
components or panel. If some mat鄄
ter gets into these parts (instrumen鄄
tal components, panel or ventila鄄
tor)袁these parts may be damaged.

Warning院

音 When SRS system begins to
work, it will make huge noise,
and then there will be smoke
and powder in the vehicle. But
this is the normal phenomenon
and has no danger. After the air
bag splays, you should wash
your face and hands completely
with warm water or warm, to
prevent skin hyper-susceptibili鄄
ty.
音 SRS can operate only when
the ignition switch is in "ON" po鄄
sition. If SRSSRI does not work,
or work continually, or work dur鄄
ing driving, the SRS may be
faulty. In case of such phenom鄄

ena, please ask JAC agent to
check.
音 Before replacing fuel or dis鄄
connect battery, place the igni鄄
tion switch in "LOCK" position or
pull out ignition switch key. Do
not disassemble air bag or re鄄
place fuel when the ignition
switch is in "ON" position. If you
do not obey this, the SRS warn鄄
ing light will illuminate.

21

pair or some work on steering wheel,
shall be done by JAC agent. Improp鄄
er repair will cause serious damage.

Warning院

音 Danger! Do not put child
protection seat in the front seat,
because there is air bag in front
seat.
音 Do not change the equip鄄
ment or wiring of SRS. If you do,
the air bag will inflate abnormal鄄

ly, thus to hurt persons or make
the system loose its function, the
air bag can not splay in case of
accident.
音 Please use clean dishcloth
and clean water to wash deco鄄
rative cover. Do not use clean鄄
ing agent. If you use cleaning
agent, operation of air bag will
be hindered.
音 Do not put goods over the air
bag or its surrounding. Because
the goods will hinder its opera鄄
tion.
音 For expanded air bag, it
must be replaced by authorized
JAC agent.
音 Do not change or disconnect

SRS wirings or SRS equipment,
because that will make the air
bag loose its function and cause
serious body hurt.
音 Do not install child protection
seat in the front seat, because in
accident, expanded air bag will
make the child hurt, even dead.
音 For vehicle that is unsuitable
for installing air bag system, it
should have preventive mea鄄
sures to ensure safety. JAC a鄄
gent knows related measures
and can provide necessary doc鄄
uments. If you do not refer to
prevention, damage will occur
during expansion.
音 If you want to sell this vehi鄄

Characteristics of JAC vehicle

22

cle, please inform the new client
of these key points and transfer
this manual before selling.
音 If the vehicle dips in water,
do not try to start the engine. It
must be hauled by authorized
JAC agent.

23

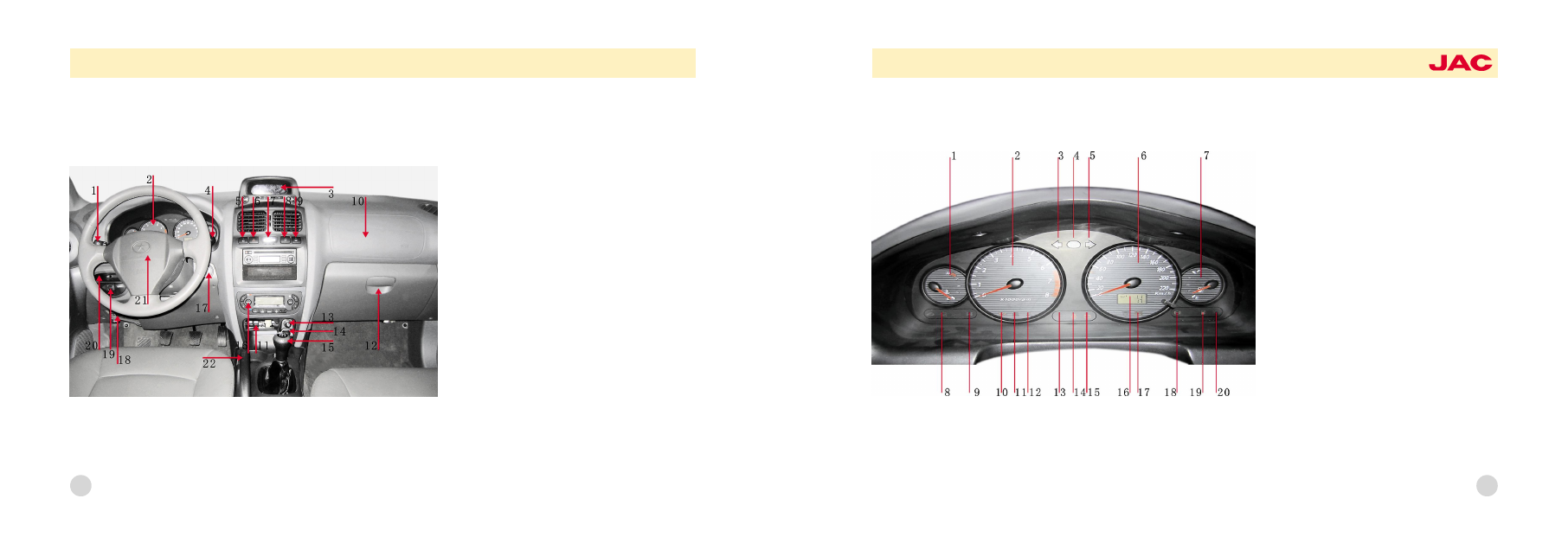

Instrument panel summary

1援Headlight and steering column switch
2援Instrument panel
3援Universal instrument
4援Wiper and control switch of water spray
5援Front fog lamp switch
6援Hazard lamp switch
7援Clock
8援Rear fog lamp switch
9援Rear defroster and exterior rear view mirror
control switch (if installed)
10援Air bag at co-driver seat
11援Ashtray
12援Storage box
13援Cigarette lighter
14援Power supply socket
15援Shift lever
16援Air conditioner control panel
17援Ignition switch
18援Engine cover switch
19援Control rod of instrument lighting渊rheostat冤
20援Adjusting rod of steering wheel
21援Driver air bag and horn
22援Hand brake rod

24

Characteristics of JAC vehicle

Instrument panel and indicators

1援Water temperature gauge
2援Tachometer
3援Left turning indicator
4援Headlight high beam indicator
5援Right turning indicator
6援Odometer
7援Fuel gauge
8援Fault indicator of engine
9援four-drive indicator(if installed)
10援Oil pressure warning light
11援Fault indicator of air bag
12援Safety warning light
13援Indicator for opening of the cargo com鄄
partment
14援Warning light for slightly open door
15援Warning light of charging system
16援Accumulated/single trip odometer
17援Hand brake/hydraulic brake control lever
18援ABS warning light
19援Fuel warning light
20援ASR warning light (if equipped)

25

Turning indicator

Green flashing arrow indicators on
instrument panel are turning signals.
If these signals are on without flash鄄
ing, quicker than normal, or do not
display, the indicators have failed.
You must ask the agent to repair.

ABS warning light

When the key is in "ON" position, the
light will illuminate and extinguish in

several seconds. During driving, if
the warning light illuminates, please
ask JAC agent to check. At this time,
brake system will work normally, but
the ABS will not work

ASR warning light

Traction control indicator will flash
depending on the position of ignition
switch and the working condition of

the system. When the ignition switch
is turned to "ON" position, the system
still runs. After the engine starts, the
system must be in closed condition.
If TCS indicator still flashes or stops
running, you should ask authorized
JAC dealer to check immediately.

Headlight high beam indicator

When the headlight switch is turned
to high beam or dimmer position,
high beam indicator will illuminate.

Oil pressure warning light

Caution:
音 Do not install unit that gives out
gas around the instrument panel
or over the panel. If gas contacts
the panel parts (instrument panel,
panel decoration plate or fan), the
parts will be destroyed.

Caution:
音 If ABS and brake warning
light always illuminate or illumi鄄
nate during driving, EBD (Elec鄄
tronic Brake -Force Distribution)
may be faulty. In case of such
phenomena, avoid emergency
braking and ask the JAC dealer
to check.

Caution:
音 The warning light should il鄄
luminate only when the oil pres鄄
sure is low. Under normal con鄄
dition, when the ignition switch
is on start position, the warning

Characteristics of JAC vehicle

26

Hand brake/brake oil control

lever

Operation of warning light

When pulling the hand brake, the
warning light will illuminate whether
the ignition switch is in "START" or
"ON" position. After releasing the
hand brake, the warning light should
extinguish.
If you has not operated brake sys鄄
tem, but the ignition switch is in "ON"
or "START" position, the warning light
will illuminate. After starting the en鄄
gine, the warning light should extin鄄

guish. If not, you must decelerate
and park the vehicle at a safe place.
Display of brake warning light indi鄄
cates low brake oil and low oil pres鄄
sure. You must add oil. After adding
oil, if there is failure, please ask au鄄
thorized JAC dealer to check as
soon as possible. If the vehicle can
not run, it must be delivered to the
dealer by hauling or other safe
means. Your vehicle is installed with
double brake system, which means
there is brake system in both wheels.
If the brake system of one wheel
fails, the brake system of the other
wheel can work. To use one brake
system, you must add more force on
the pedal. So the vehicle can not
stop in short distance. If the brake

light will illuminate and extin鄄
guish after the engine starts.
If the warning light illuminates
during running, the engine will
be damaged badly, this indi鄄
cates faulty lubricate system.
In such case, please stop the
engine as soon as possible.
Then you can check the oil level.
If the oil level is too low, add oil
and restart. If the warning light
still illuminates after adding oil,
or there is no oil, you can con鄄
tact authorized JAC dealer.

Warning院

音 If you think the brake is fault鄄
y, please ask the authorized
JAC dealer to check. Driving a
vehicle with faulty brake will
cause serious hurt, even death.

27

fails during running, please park at a
safe place as soon as possible.

Warning and sound of safety

belt
When the ignition switch is turned to "
ON" or "START" position from "OFF"
position, the warning light will illumi鄄
nate for about 6 seconds. If the pas鄄
senger does not tie the safety belt,
the system will sound at the same
time.

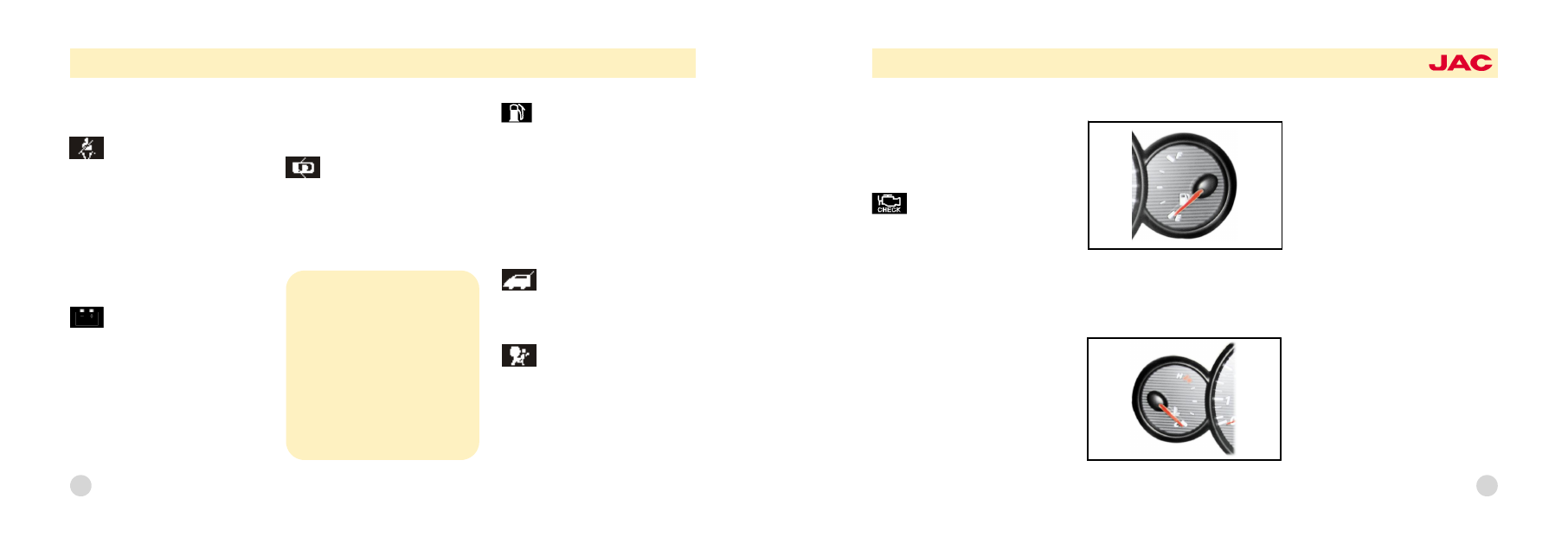

Charging system warning light

When the ignition switch is on,
charging system warning light will il鄄
luminate. After starting the engine,
this warning light should extinguish.
Warning light illuminating during run鄄
ning indicates the failure of charging
system. If such case, drive the vehi鄄

cle to a safe place and park careful鄄
ly. First check the generator driving
belt for loosening or breaking.

Warning light for slightly open

door
When the ignition switch is in any po鄄
sition, if a door does not close tightly,
warning light and buzz will warn at
the same time.

Low fuel warning light

Illumination of this warning light indi鄄
cates that the fuel tank will be empty
soon. In this case, please add fuel
immediately.
When there is no fuel or fuel level is
below "E", if you drive the vehicle, the
engine will stop and the catalytic
converter will be destroyed.

Warning light for opening of

the trunk
When the trunk is open, this system
will warn.

Air bag warning light

When the ignition switch is in "ON"
position, or after starting the engine,
SRS warning light (SRI) will flash for
6 seconds and then extinguish.
When the SRS fails, the warning light

Note院
音 Do not lock the vehicle inside
of it, because the warning light
will still warn under the condition
that the vehicle is locked or the
door is open. In the locked po鄄
sition and when the driver door
is open, buzzer will be on.
Pulling out the key will stop the
warning light and buzzer.

Characteristics of JAC vehicle

28

will also illuminate, if it does not illu鄄
minate, or illuminate for more than 6
seconds, or illuminate during run鄄
ning, please quickly ask JAC dealer
to check.

Failure indicator of engine

This indicator is part of onboard di鄄
agnosis system, and it can monitor
different exhaust emission control
system. When the ignition switch is in
"ON" position, the indicator will illumi鄄
nate, and extinguish after several
seconds. If the running indicator illu鄄
minates or the indicator does not illu鄄
minate in the "ON" position, please
quickly ask JAC dealer to check.

Fuel gauge

Fuel gauge indicates the fuel level in
the fuel tank.

Water temperature gauge of en鄄
gine

If the engine overheats, do not open
the water tank cover; otherwise seri鄄
ous scald will occur. So, you can not
open the water tank cover until the
engine returns to normal tempera鄄
ture.
If the pointer of water temperature
gauge exceeds normal range and is
near to "H" (hot) position, which indi鄄
cates the water temperature is too
high and the engine will be dam鄄
aged. At this time, stop the engine,
open the engine cover, and check
the coolant level and water pump
belt. If there is problem in cooling
system, please ask authorized JAC
dealer to check.

29

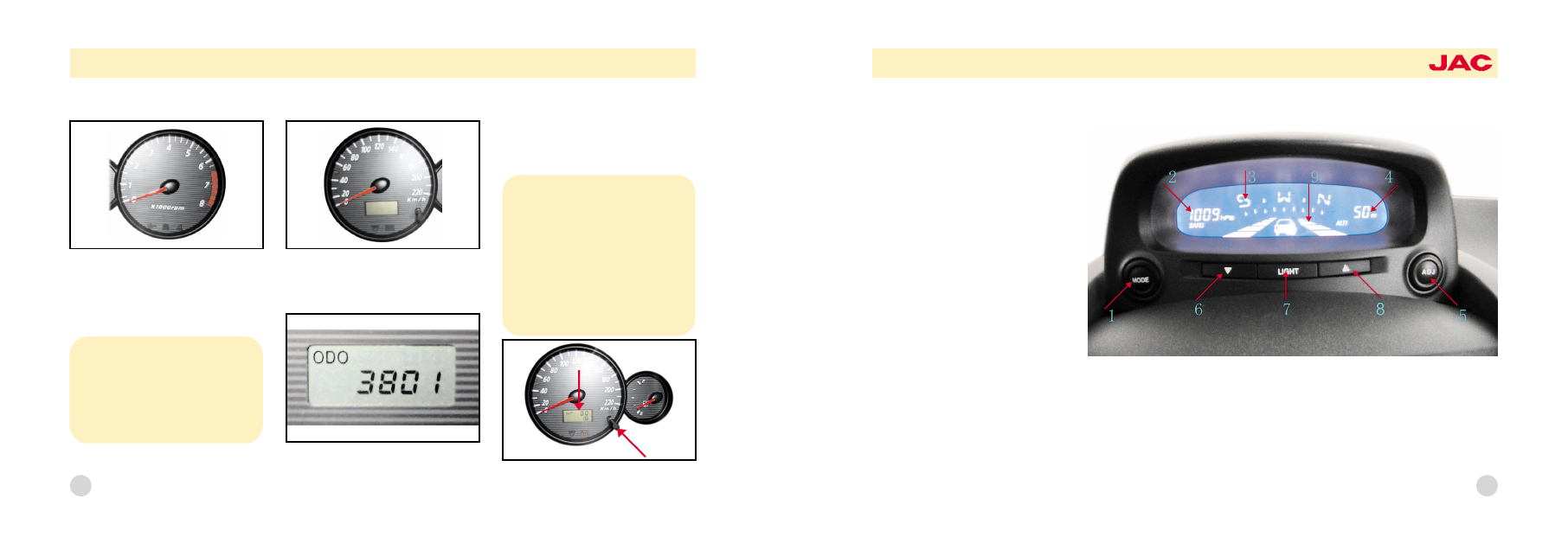

Tachometer

The tachometer indicates engine
speed. Use the tachometer to select
correct gear, avoiding use low gear
or high gear at low speed.

Odometer

Odometer of JAC vehicle is tested in
km/h.

Accumulated/trip odometer

Accumulated odometer

Accumulated odometer indicates the
total distance that the vehicle has
run.

Caution:
音 Do not let the engine speed
reach the red area in tachome鄄
ter, because that will destroy the
engine badly.

Note院
音 Changing the odometer will
make it unable to be guaran鄄
teed. Function of digital/trip
odometer. When the ignition
switch is in "ON" position, press
down the reset button on the
right of odometer.

Characteristics of JAC vehicle

30

1援Accumulated odometer
Accumulated odometer indicates the
total distance that the vehicle has run
in kilometer.
2援Trip odometer
Recording in kilometer.
Method A: distance between your
home and the destination.
Method B: distance between middle
section and destination.
To convert from method A to method
B, please press the reset button.
Pressing for 2 seconds, the odome鄄
ter will return to zero.

multimeter

1援Transfer switch for operating mode
2援Air pressure gauge
3援Azimuth dial
4援Height measurement
5援Azimuth adjusting switch

6. Upper/lower switch
7援Light switch
8尧Upper/lower switch
9援Highway indicator

31

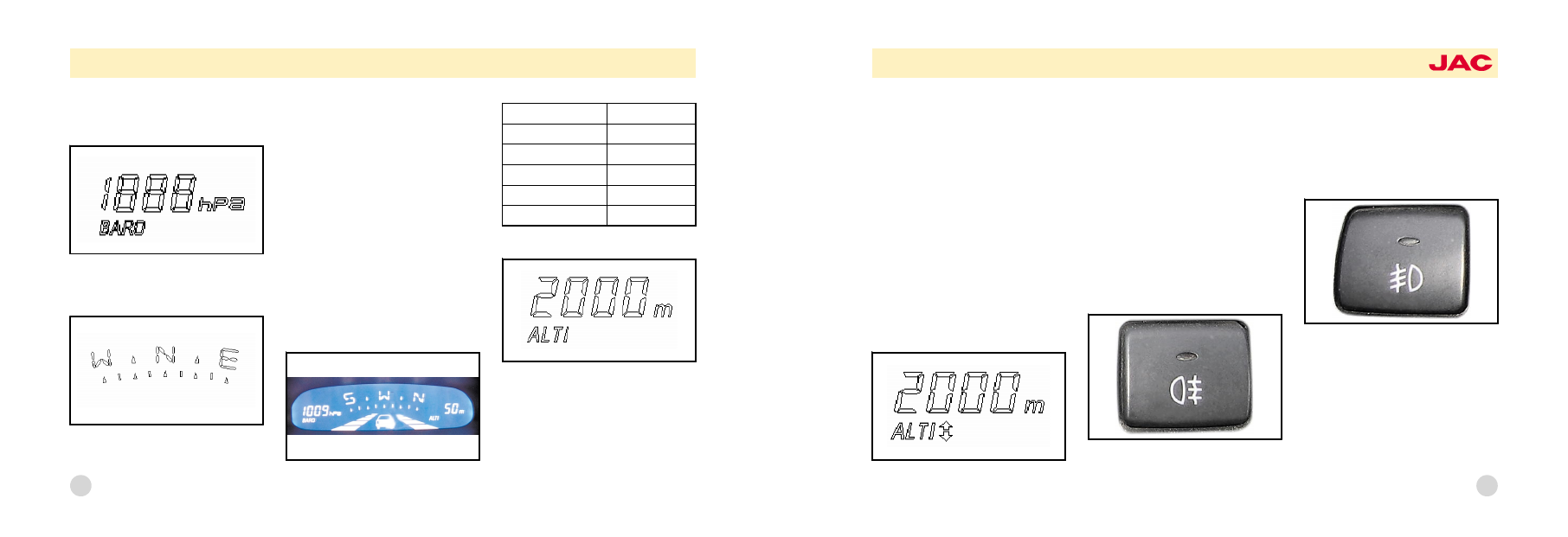

How to adjust multimeter
Air pressure gauge

Indicating range of air pressure
gauge is 470 ~1040 hpa.

Azimuth dial

Azimuth dial indicates the azimuth in
which the vehicle runs. The indicat鄄

ing range is 180 degree, at 22.5 de鄄
grees spacing.
How to correct the error of the az鄄
imuth indicator?
1冤Pressing the azimuth adjusting
switch for less than 5 seconds, az鄄
imuth indicator will begin to flash.
2冤Turn the vehicle slowly within 128
seconds.
3冤After turning, the azimuth indicator
will stop flash.Now, you can correct
the error.

Highway indicator

Hight measuring gauge

Height measuring gauge is dis鄄
played as "ALTI data (m)" in operat鄄
ing mode. Its measuring range is
200~2,800m. With regard to correct鄄
ed height (displayed in operating

speed

lighting frequency

lower than 2.8 km/h

total

2.8~40 km/h

1 second

41~60 km/h

0.8 second

61~80 km/h

0.5 second

81~100 km/h

0.3 second

Characteristics of JAC vehicle

32

mode), because of air pressure con鄄
version for height on sea level (0m
point), displayed height in the same
region may be different. Use the fol鄄
lowing method to correct the height
within 依 300: Press " 银" switch, and
hold on for less than 0.5 second.
Now it can be added by 50m. Press
"▼" switch, and hold on for less than
0.5 second. Now, it can be reduced
by 50m.

Related measuring gauge of
height

Use operating mode switch, display
frequency from "Altitude" to "ALTI da鄄
ta (m)" can be displayed on the op鄄
erating mode
银 indicates high height
▼

indicates low height

音 display range院依3,000m
音 Height correction method is the
same as height measuring gauge
correction method.

Front fog lamp switch

Press the switch to turn on the front

fog lamp. When the headlight switch
is in second position and the ignition
key is in "ON" position, the front fog
will illuminate.

Rear fog lamp switch

Press the switch to turn on the rear
fog lamp. When the headlight switch
is in second position and the ignition
key is in "ON" position, the rear fog
lamp will illuminate.
Combining with steering signals, op鄄
erate headlight and high beam indi鄄

33
