JAC Pick-Up. Service Manual - part 3

Notes for Related Driving
Wheels

The direction of treads (non -
symmetrical treads) must corre鄄
spond with the specified driving
direction. In this case it can
avoid drifting, poor adhesion,
noise and off-center wear.

Service Life

The service life of wheels de鄄
pends on

Inflation Pressure

Inflation pressure is extremely
crucial for high -speed driving.
As a result, the pressure shall be
examined once a month as a
minimum. The same examination
shall be conducted before each
long journey. Remember to have
spare wheels.
Excessively low or high pressure
can reduce the service life and
compromise

driving

perfor鄄

mance.

Tires

Caution

Low -pressed tires may crack or
explode due to dramatic tempera鄄
ture rise if driving at high speed
for a long time.

Driving Habits

Tires will wear down more quickly
in case of frequent curve accel鄄
eration, sudden acceleration and
braking.

3 -21

General Description:

New wheels can only obtain op鄄
timal adhesion after your vehicle
has been driven for approximate
100km at proper speed. This will
also benefit wheel's service life.
Examine regularly tires (scratch鄄
es, cuts, tear -ups and dents)
and remove foreign objects
thereon.
Slow down your vehicle and
pass the obstacles at proper an鄄
gles to avoid damages for tires
and hubs.
It is difficult to identify hidden
defects between tires and hubs.
Abnormal vibration and off -

Fitting a Blade

Determine whether the safety
spring has been inserted into the
wiper arm.

Tires

Wiper Blade

tracking can damage wheels.
Examine your wheels carefully
(dents and tear-ups). If no sur鄄
face damages are present, drive
slowly to the nearest franchised
JAC service provider for help.
Prevent tires from contacting oil
stains and fuel. The defective
valve core shall be replaced im鄄
mediately.
To refit wheels, make sure to re鄄
spect the original rolling direc鄄
tion.
To cool and dry the removed
wheels, no direct sunlight. Is al鄄
lowed. Tires shall be placed ver鄄
tically if no hubs are assembled.

3 -20

OWNER爷S MANUAL

pick-up

Replacing Hubs/Tires

Tires and hubs are crucial
structural parts. It is recom鄄
mended

to

use

approved

wheels that have been strictly
designed according to vehicle's
design. In this case both stabili鄄
ty and safety can be ensured.
Refer to the franchised JAC
service providers for approved
wheels.
Repairing and fitting wheels en鄄
tail professional knowledge and
special tools, which can only be
done at franchised JAC service
providers.
The replacement shall be pro鄄

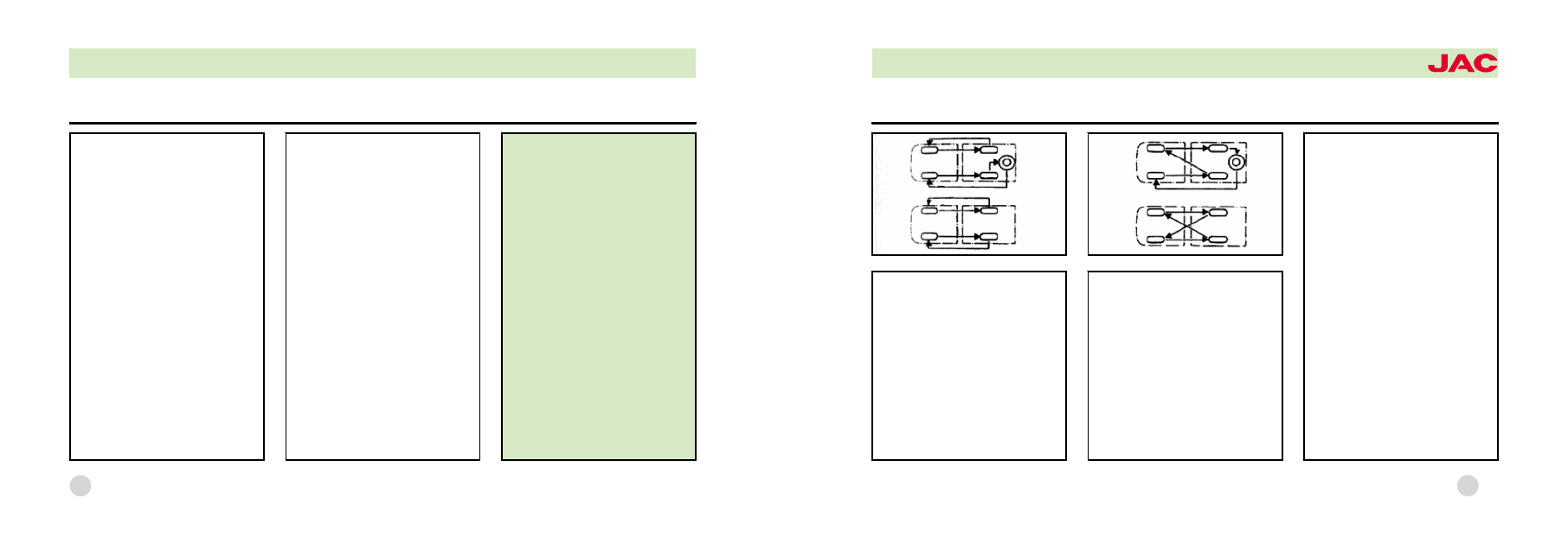

Replacing Your Wheels

Exchange the front wheels with
the rear ones at the same side
as front wheels generally suffer
more wear.

Replacing Your Wheels

If single -sided wheels have
more wear, replace them as in鄄
dicated above.

Tires

3 -23

Dynamic Balance

New wheels have been calibrat鄄
ed through dynamic balance
process. However unbalance
can be created due to a wide
range of factors, thereby caus鄄
ing steering vibration. As the
unbalance will influence on the
suspension units, wheel will get
balance again by wearing down
tires more quickly. Also new dy鄄
namic balance shall be con鄄
ducted after each refitting or re鄄
pairing operation.

Misalignment of Wheels

Misalignment of wheels will has鄄
ten wear

for

single -sided

wheels, as well as driving perfor鄄
mance. In case of abnormal tire
wear, consult with the franchised
JAC service provider for help.

Wear Marker

A wear marker is made on new
wheels that has a depth of
1.6mm and is perpendicular to
driving direction.

Tires

Caution:

A tire shall be replaced immedi鄄
ately when the wear marker is
reached.
Severely worn tires will compro鄄
mise adhesion in particular on a
wet road, which may cause a
drift.

3 -22

OWNER爷S MANUAL

pick-up

Tires

Caution

Never drive your vehicle beyond
the speed limit when using winter
tires. In this case tires may suffer
severe damages, even worsen -
resulting in accidents.
All-season tires can also be used
in addition to winter tires.
Winter tires can also be used for
4WD vehicle if they are recom鄄
mended.
Never always have your winter
tires on the vehicle, as summer
tires perform well where there is
no ice and snow.

3 -25

Tires

vided for each pair in stead of
single wheel. The tires with
deeper treads shall be always
fitted at front.
All four wheels can receive only
radial tires with same size and
structure,

where

the

same

treads are preferable.
Do not worry about the tread's
depth difference between front
and rear tires, which may occur
after driving. However it is rec鄄
ommended to fit tires with deep鄄
er treads at front: when front
tires suffer excessive wear
compared with the rear ones, its
circumference decreases and
gets faster, which increases

load in the driveline, thereby
wear down tires more quickly.
If spare wheels are not compliant
with that in use, they can be used
for short period, which needs
special care while driving. Stan鄄
dard tires shall be used to re鄄
place them as soon as possible.
The tire designation can help us to
understand what they are and
how we can select them properly:
A radial wheel is marked gener鄄
ally at its edge as below:
215/75 R15
215= tire width (mm)
75= ratio Aspect Ratio (%)
R= Radial Tires
15 = Rim Diameter Inch

Winter Tires

Winter tires can improve driving
performance in winter, while
summer tires are prone to sliding
on icy and snowy conditions
(width, ingredients and treads).
Note the points below before
using winter tires:
Only radial tires are allowed and
all four wheels must be replaced
at the same time.
The inflation pressure for winter
tires shall be higher than sum鄄
mer tires.
If treads have suffered 4mm
wear, they are not suitable for
service any longer.

3 -24

OWNER爷S MANUAL

pick-up

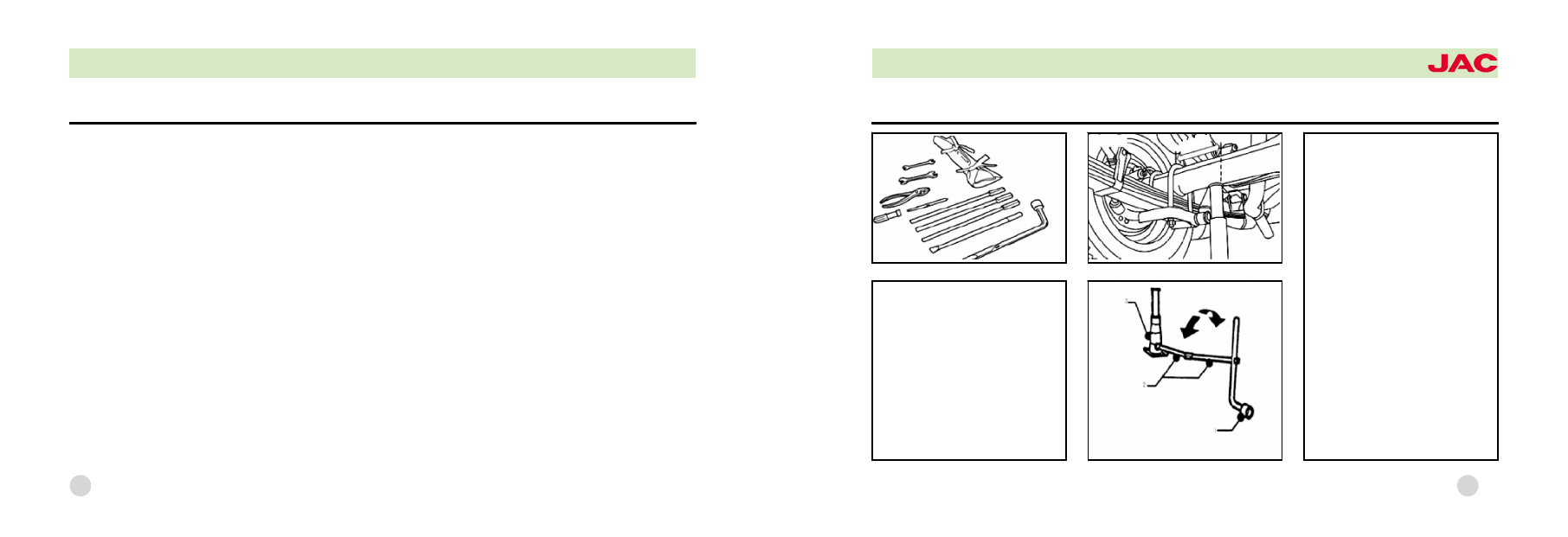

On-board Tools

Examine whether on-board tools
are complete.

Jack

Lock the component 3 as indi鄄
cated and than connect the
components 2 and 1. Rotate as
indicated direction to raise or
lower the jack to fulfill desired
operations. When the jack has
been lowered to its lowest point,
component 3 can be released
and take way easily.
Do not loosen the component 3
and remove the jack while
working with them. Also the note
the load for the jack.

4 -01

WARRANTY POLICY

Warranty period: The warranty period
for new complete vehicles starts from
the date of product sale, and it cov鄄
ers 2 years or 60,000KM for non -
commercial vehicles, whichever oc鄄
curs first. During the warranty period,
any problems can be repaired free of
charge, at franchised JAC service
providers, and the faulty vehicles can
be replaced provided the defects are
beyond repairs technically according
to the technicians.
The user shall drive the vehicle strict鄄
ly in accordance with manuals. All
warranty applications are only han鄄
dled at franchised JAC service
providers. Once defects identified,
drive your vehicle to the nearest JAC

service provider or contact with them
immediately.
The warranty covers defective parts
that may be replaced or repaired ac鄄
cording

technical

specifications.

Where a defective part can continual鄄
ly fulfill its functions following repairs,
no replacement will be conducted
based on common practices and
technical requirements. The parts for
replacement can be either new parts
or renewed ones provided by fran鄄
chised JAC service providers.
Any defective part which has been
replaced shall be the manufacturer's
property. Both material and labor
costs are born by the manufacturer
that arise from maintenance and re鄄

pair work.
The warranty will become null and
void under the following circum鄄
stances:

荫

The product has been maintained

or repaired by persons other than the
franchised JAC service providers.

荫

The parts not accepted by the

manufacturer have been fitted or the
vehicle has been modified without
prior approval from the manufacturer.

荫

The user has failed to follow the

operating instructions specified in
this manual.

荫

The actual and consequent dam鄄

ages caused by accidents.

3

OWNER爷S MANUAL

pick-up

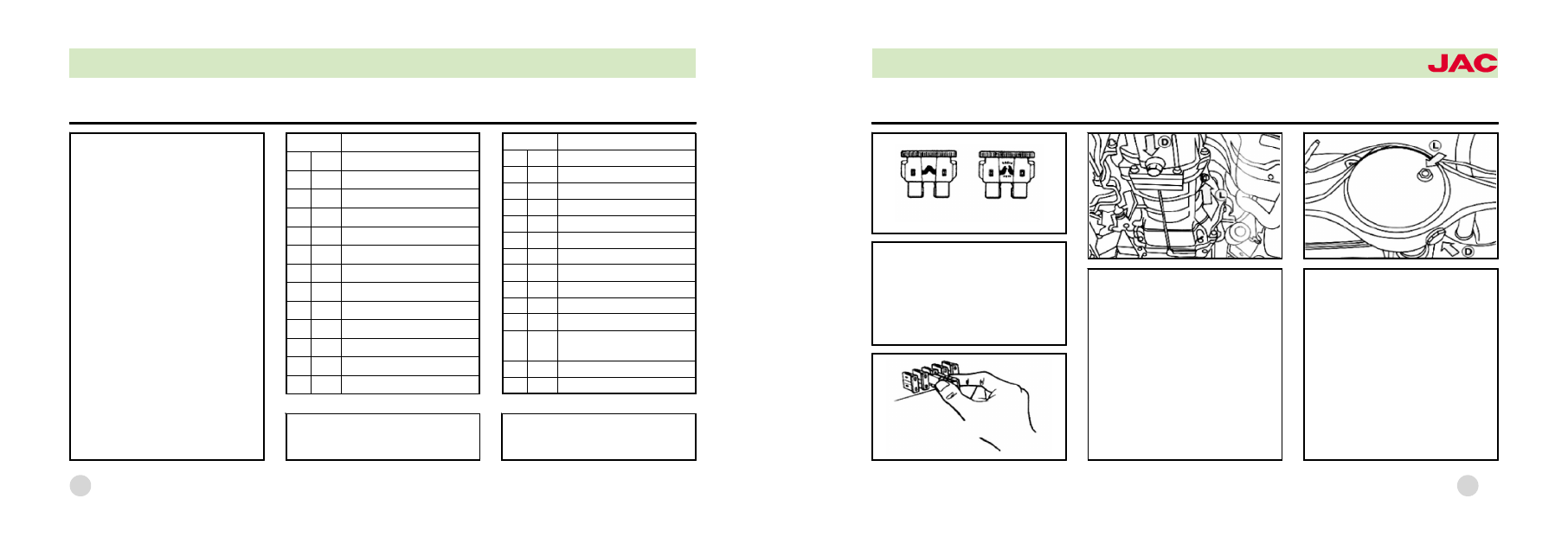

Fuse

In the figure above, the LH fuse
is operative and the RH is de鄄
fective. Use a fuse piler to re鄄
place the defective fuse with the
same sized one.

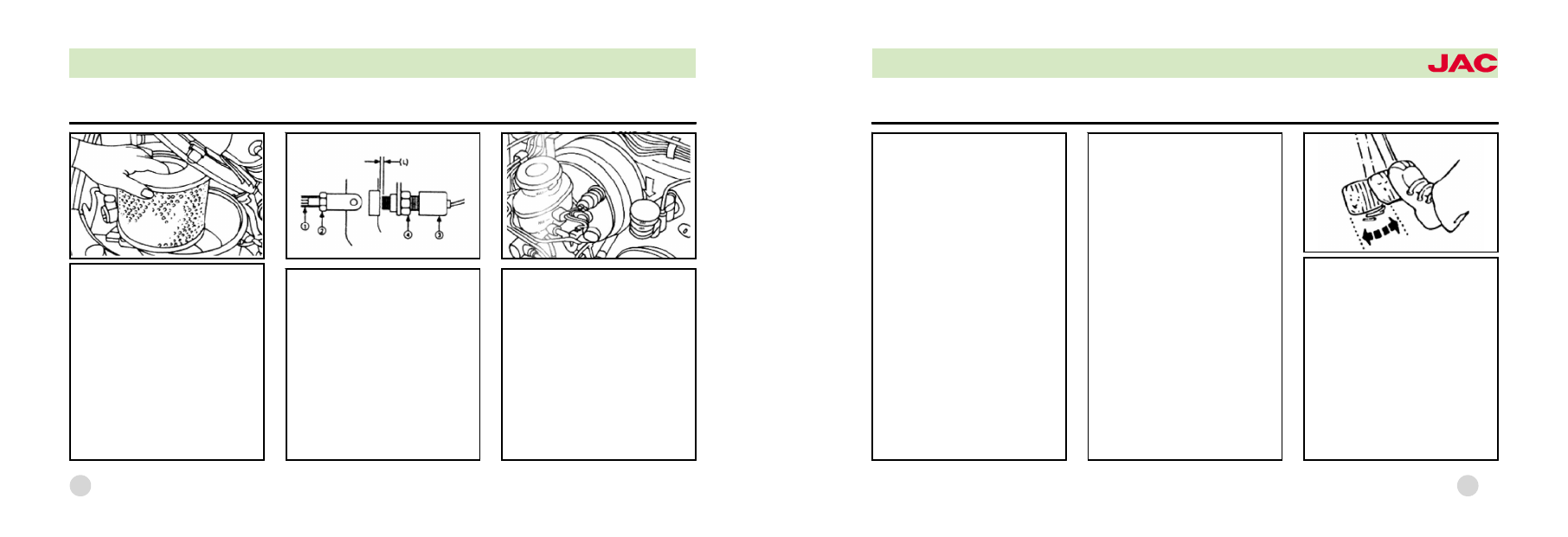

Lubrication

Replacing Gearbox Oil

Remove the drain plug under the
gearbox housing. Fill the speci鄄
fied oil into the gearbox through
the screw-plug hole. Stop filling
until oil overflows from the same
hole.

Replacing Main Reducer Oil

Remove the drain plug to dis鄄
charge gear oil from the rear
axle. Fill the specified gear oil in鄄
to the axle housing through the
screw-plug hole. Stop filling un鄄
til oil overflows from the same
hole.

4 -03

Ampere

Application

1

15A Headlamp

2

15A Headlamp

3

10A AC

4

20A Blower

5

10A AC Fan

6

10A Horn

7

10A Warning/Direction Lamp

8

10A Width Lamp

9

15A Front Fog Lamp

10 10A Rear Fog Lamp
11 20A Spare
12 15A Spare
13 10A Spare

Fuse

Fuse Box

The fuse boxes are fitted re鄄
spectively under the driver's in鄄
strument panel and at the right
of engine bay.
The cover can be simply re鄄
moved by a hand.
There are three spare fuses in
the box (20A, 15A and 10A).
* Use the same sized fuse for
replacement; otherwise it may
lead to a fire.
* If the spare fuse blows too, ex鄄
amine the circuit at the nearest
franchised JAC service provider
before it gets worsen.

Fuses in Engine Bay

Fuse Box (LH and Lower Posi鄄
tion of Instrument Panel)

Ampere

Application

1

15A Coil

2

Not Used

3

15A Receiver, Cigarette Lighter

4

10A Charging Indicator

5

Spare

6

Spare

7

Spare

8

10A Brake Lamp

9

10A Courtesy lamp

10 15A Central Lock
11

Not Used

12 15A

Wiper and Windscreen
Washing Device

13 10A Instrument Lamp
14 15A Reverse Lamp

4 -02

OWNER爷S MANUAL

pick-up

Lubrication

Lubricating the driveshaft

Add No. 3 lubricant to the drive
shaft as indicated. Stop filling
until an overflow.

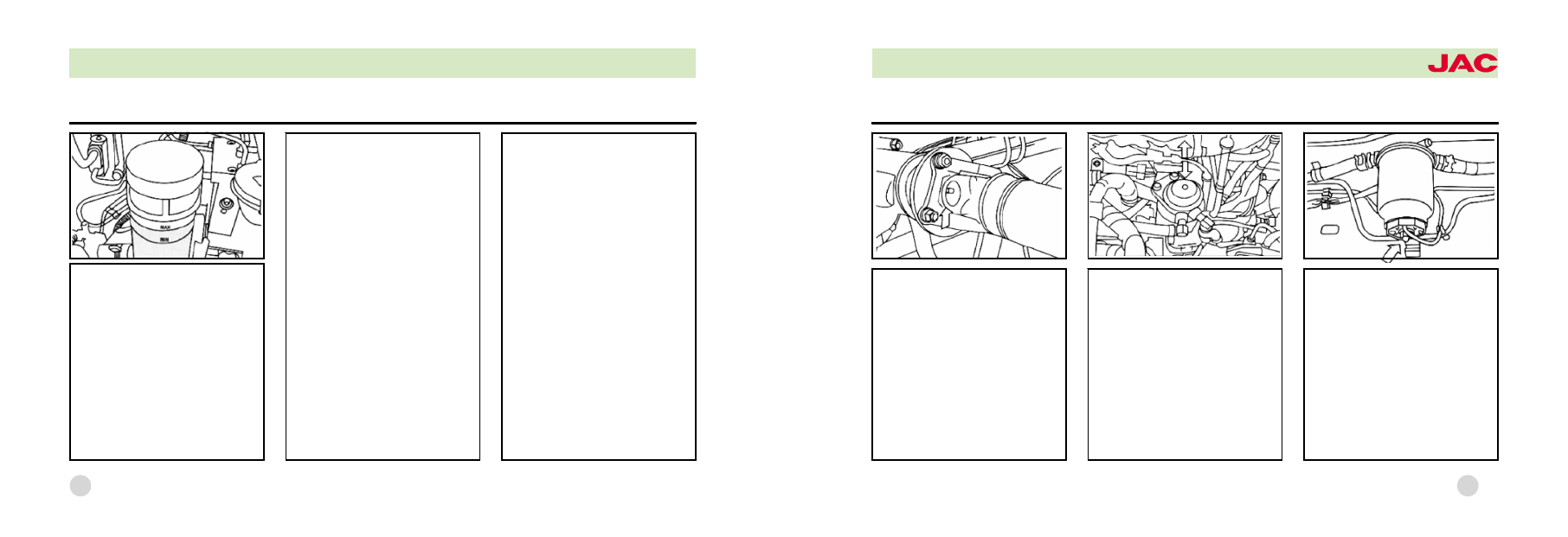

Oil-water Separator

Push the upper button on the
oil -water separator up and
down to discharge air trapped
in the circuit, which is a crucial
operation.

Drain moisture in the circuit as
indicated in order to clean fuel

4 -05

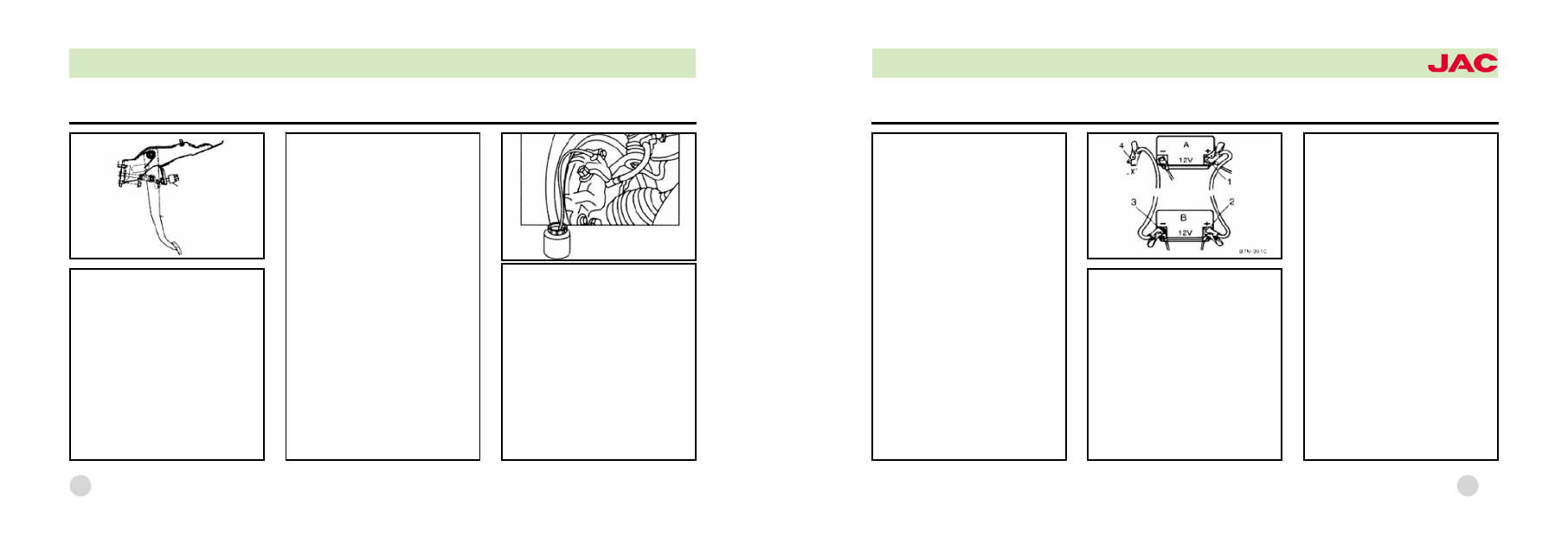

Lubrication

Replacing Power Steering
Fluid

Discharging:
1. Use a jack to raise the front
axle and lift front wheels off the
ground.
2. Disconnect the fluid hose be鄄
tween the steering unit and the
reservoir, as well as that between
the pump and the reservoir.

3. Turn the steering wheel for
several times to completely dis鄄
charge the residual fluid.
4. The reservoir has a compound
construction, where the inner unit
that provides instant filtering for
the working media shall be taken
out so as to clean the reservoir
completely.
Filling:
1. When the specified level has
been reached, wait 2-3 minutes
and refill the reservoir. It de鄄
pends whether there is trapped
air in the reservoir at the time of
refilling.

2. Turn the steering wheel to en鄄
sure fluid entering the system
earlier.
3. Remove the jack and lower
down the front wheels. Start your
vehicle and run at idle for several
minutes. Recheck the fluid level.
Refill where necessary. It means
trapped air available in the sys鄄
tem if the level rises.
4. Do not turn the steering wheel
completely to its side and stay
there for more than 5 seconds,
otherwise temperature may rise
and the system can be damaged
thereby.

4 -04

OWNER爷S MANUAL

pick-up

ing operation entails joint efforts
from two persons.
The following steps shall be fol鄄
lowed:
1) Lift up the handbrake.
2) Examine the level in the oil
cup and refill the circuit as indi鄄
cated where necessary. Brake
fluid and clutch fluid are inter鄄
changeable.
3) Remove the rubber cap for the
bleed screw and clean the bleed
screw carefully. Use a plastic
pipe to connect the bleed screw
and a transparent container filled
with clutch fluid.
4) Apply the clutch pedal re鄄

peatedly and fully press it in the
end. Loosen the bleed screw
and discharge the fluid trapped
with air into the container. Tight鄄
en the screw immediately once
the flow is clear.
5) Release the clutch slowly and
repeat above steps until all air in
the system is fully discharged.
The fluid level in the container
shall be maintained at the speci鄄
fied range. Finally refit the rubber
cap onto the bleed screw.

Adjusting Your Brake System

Adjusting the brake pedal

The push-rod serves as the stop鄄
per when the brake pedal has
been completely released.
To adjust the height of the brake
pedal, follow the steps given below:
1) Measure the height of the brake
pedal that has been fully returned
by the spring.
2) If the result is not compliant with
the specified one, adjust the pedal
as follows:

Adjusting Your Clutch System

4 -07

Air Filter

1) Loose there spring hooks at鄄

tached on the air filter and remove

the air filter cap.

2) Remove the paper element and

keep it properly.

3) Use compressed dry air to blow

the element in a reverse direction.

Rotate the element while blowing

until the surface dust is removed.

When compressed air is not avail鄄

able, a wood stick can be used to

gently hit both ends of the element

to remove dust on the surface.

Adjusting Your Clutch System

Adjusting the clutch pedal
1) Loosen locking nuts
2) Rotate the rod (1) and adjust
the pedal travel.
3) Re -tighten the lock nut (2)
after adjustment.
4) Screw the bolt (3) and allow
the gap (L) ranging over 0.5 -
1.0mm, then finally tighten nut (4).

Bleeding your hydraulic clutch
system
Air trapped in the circuit may
compromise

effective

disen鄄

gagement. As a result, it is re鄄
quired to bleed the system if the
oil cup has not been emptied in
time by adding clutch fluid or air
gets into the circuit after disas鄄
sembling operations. The bleed鄄

4 -06

OWNER爷S MANUAL

pick-up

Adjusting Your Brake System

pipe to connect the bleed screw
and a transparent container filled
with brake fluid.
4. Apply the brake pedal repeat鄄
edly and fully press it in the end.
5. Loosen the bleed screw and dis鄄
charge the fluid trapped with air in鄄
to the container. Tighten the screw
immediately once the flow is clear.
6. Release the clutch slowly and
repeat above steps until all air in
the system is fully discharged.
7. When all tires have been com鄄
pleted, examine fluid level in the
cup and refill where necessary.
8. Bleed your system while the en鄄
gine is running, otherwise it may
affect your vacuum booster nega鄄
tively.

Starting Your Vehicle in an Emergency

When it is impossible to start your
engine due to a low battery, you
can use another battery from the
other vehicle through auxiliary
wire to start it. Follow the points
described below:
Both batteries shall have 12V rat鄄
ed voltage. The capacity (Ah) of
the source battery shall not be

apparently lower than that of the
discharged battery.
Only adequately -sized wire is al鄄
lowed in this purpose and note in鄄
structions from wire manufacturer.

4 -09

Adjusting Your Brake System

(1) Loosen the switch for the
brake lamp
(2) Loosen the lock nut for the
push-rod.
(3) Adjust the brake pedal to
the specified height and rotate
the push -rod at the proper di鄄
rection.
(4) Adjust the switch for the
brake lamp; Clearance: 0.5 -

Bleeding Your Brake Pipe-
line

Follow these steps to bleed your
brake pipeline:
1. Start your engine and lift up
the handbrake.
2. Examine the fluid level in the
brake fluid cup and refill it where
necessary.
3. Remove the rubber cap on
the bleed screw. Use a plastic

1.0mm.
Fully press the brake pedal while
reversing your vehicle and allow
the auto adjusting unit to regu鄄
late the brake clearance reason鄄
ably.

4 -08

OWNER爷S MANUAL

pick-up

Caution:

Touch the naked portion of the
electrode clamps under no cir鄄
cumstances. Moreover, do not
touch the auxiliary wire con鄄
nected to the positive pole of
the battery with a conductive
part- be careful of short-circuit.
The auxiliary wire shall be ar鄄
ranged properly so as not to be
wound by rotating parts in the
engine!
Do not bend and touch the bat鄄
tery - be careful of corrosion!
Keep naked flame (burning
candle or lit cigarettes) away
from the battery - be careful of

Starting Your Vehicle in an Emergency

explosion!
Should the engine fail to start
immediately and the cranking
may stop after 10 seconds,
restart it about 30 seconds later.
Should the engine start, repeat
the steps reversely to remove
two wires.

4 -11

Caution:

A discharged battery can get
frozen when the ambient temper鄄
ature is lower than 0 degree. Re鄄
member to replace the frozen
battery when using an auxiliary
wire for connection, otherwise it
may explode. Do not allow direct
contact between two vehicles as
conduction may occur when the
positive wire are fitted. The dis鄄
charged battery must be re鄄
moved from the circuit according
to operating requirements.
The engine from the source bat鄄
tery's vehicle is required to be
operated. Note adequate metal

Starting Your Vehicle in an Emergency

contact area shall be available
for connecting clamps, in particu鄄
lar for those secured on the en鄄
gine body.
A - Discharged Battery
B- Source Battery

Use following steps to con鄄
nect the auxiliary wires

1. Connect one end (+) of the
wire (Red usually) to the corre鄄
sponding pole (+ ) of the dis鄄
charged battery A.
2. Connect the other end of the
red wire to positive pole of the
source battery (+).
3. Connect one end (-) of the
wire (Black usually) to the nega鄄
tive pole (-) of the source bat鄄
tery B.
4. Connect the other end of the
black wire to a reliable metal part
reliably attached to the engine
that was unable to be started or
directly to the engine body.

4 -10

OWNER爷S MANUAL

pick-up

Free Travel of Clutch Pedal, mm 5-15
Total Height of Clutch Pedal, mm 178-188
Free Travel of Brake Pedal, mm

6-10

Total Height of Brake Pedal, mm 174-184
Tire Pressure, Front, Kpa

310

Rear, Kpa

350

Tension for Engine Belt, mm

12-14 (For 50N)

Tension for Compressor Belt, mm

8-10 (For 50N)

Tension for Steering Pump Belt, mm 8-10 (For 50N)

Clutch

Dry Single Disc with Diaphragm, spring-loaded,

Torsional absorber

Hydraulic Operation

Gearbox:
Type

Mechanical, Synchronizer for Forward Gears

Gear Ratio, 1st Gear

4.271, 3.986*

2nd Gear

2.283, 2.155*

Main Technical Data

Operating Parameters
Maximum Speed, Km/h

120, 150*

Maximum Slope, %

>30

Fuel Consumption at 50KM/h (Constant),

L/100Km

<8

Braking Distance at 50KM/h, m

臆22

Acceleration Noise, db (A)

臆78

Emission at idle speed, CO
HC
Smoke at Free Acceleration from Diesel Engine,

Rb

3.5

Capacity:
Fuel Tank, L

60

Engine Oil, L

4

Gearbox, L

2.4

Rear Axle, L

2.3

Steering Unit, L

1.0

Radiator, L

11

Adjusting Parameters:

5 -01

WARRANTY POLICY

This warranty does not apply to parts
worn due to natural wear and tear
and damages as a result of misuses
beyond their intended purposes, as
well as damages and losses that re鄄
sult from the use of disqualified fuel
and oils, illegal and improper use,
abuse (for racing or testing purpose),
even in the warranty period.
The consumable parts include bulbs,
brake disks, spark plugs*, filters,
tires, wipers, etc. These consum鄄
ables are warranted for three (3)
months or 10,000Km, whichever oc鄄

cur first.
The other exclusions include some
adjustment and measurement, such
as:
Adjust doors for better sealing in or鄄
der to avoid leakage or wind noise.
Front wheel alignment, tire balancing,
fuel consumption measurement and
engine tuning
The original parts replaced enjoy the
same warranty period as that of the
complete vehicle. The user will re鄄
ceive the original parts when his/her
vehicle is repaired at the franchised

JAC service providers. In this case
the parts can enjoy 12 -month war鄄
ranty coverage as of the date of re鄄
placement.
The manufacturer will assume no du鄄
ties that have not been expressly
defined by laws and regulations and
be responsible for losses due to the
user's violation of instructions clearly
specified in the "Operating Manual".
Please visit www.qiche365.org.cn to
download "User's Report on Defec鄄
tive Automobile Products" for more
information.

4

OWNER爷S MANUAL

pick-up

Port Timing

Exhaust Advance Angle 54毅

54毅

Exhaust Lag Angle

26毅

12毅

Intake Advance Angle

26毅

12毅

Intake Lag Angle

55.5毅

56毅

Fuel Filter

Integrated Steel
housing

Integrated Steel
housing

Air Filter

Dry, cyclonic, paper element

Oil Pump

External gear pump

Oil Filter

Integrated paper full flow filter

Cooling System

Auto -compensated, sealed type,
forced recirculation with centrifugal
pump, ribbon-tubular radiator

Main Technical Data

Electrical System:

Circuit

12V, single-line and negative, minus earth

Battery

90Ah, 68Ah*

Generator

60A, 14V

Engine
Structure

HFC4DA1-1

HFC4GA3(*)

Model

In -line, Four cylin鄄
der, Four Stroke

In -line, Four cylin鄄
der, Four Stroke

Type

Charger, I ntercooler,
Diesel Engine

MPI, Low -pressure
CR Petrol Engine

Bore伊Travel, mm

93伊102

85伊88

Displacement, l

2.771

1.997

Compression Ratio

17.5:1

10:1

Max Power, Kw

68

95

Ignition Sequence

1-3-4-2

1-3-4-2

Max. Torque, N.m/r/min 202/2100-2300

172/3000-4500

Fuel

Diesel

Petrol

Oil

APICI-4,
10W-30/15W-40

SF10W-30/10W-40

Min. f uel consump鄄
tion rate, g/kw.h

臆218

臆270

5 -03

Camber Angle 0毅30忆依20忆; Max. difference between LH

and RH Wheels: 20忆

Kingpin Caster

Angle

2毅45忆依25忆; Max. difference between LH

and RH Wheels: 25忆

Kingpin

Inclination

9毅依30忆

Toe-in

0-3mm

Same exposed length of LH and RH

straight Pull-rods.

Hub and Tires: 310
Hub

6J伊15

Wheel

215/75R15

Brake System

Independent front/rear dual hydraulic

brake system with vacuum booster, se鄄

ries dual chamber brake master cylinder,

load sensing proportioning valve

Service Brake

Front: disk brake; Rear: leading trailing

shoe brake; Drum Diameter: 260mm,

Shoe width:55mm

Hand Brake

Manual operation and cable transmission

for rear brake shoe.

Main Technical Data

3

rd

Gear

1.414, 1.414*

4

th

Gear

1.000, 1.000*

5

th

Gear

0.813, 0.813*

Rev

3.814, 3.814*

Chassis Type
Driveshaft

Split driveshaft with middle support

Rear Axle

Punched and welded axle housing, single-

stage hyperbolic gear. Final drive ratio: i:

4.1; For petrol model: 1:4.55 (*)

Frame

Punched and welded box-type frame

Front
Suspension

Independent suspension, torsion bar spring,

double cross-beam guiding structure, dou鄄

ble-acting telescopic shock absorber

Rear
Suspension

Parabolic tapered leaf spring -based de鄄

pendent suspension with double -acting

telescopic hydraulic shock absorber

Steering

Mechanism

Recirculating ball steering gear

Front Wheel

Alignment

5 -02

OWNER爷S MANUAL

pick-up

Thank you for selecting this JAC pick-up. We sincerely appreciate your trust in our products.

Your Vehicle and Environ鄄
mental Protection

The vehicle you select offers a
wide range of advanced fea鄄
tures, even in terms of environ鄄
mental protection.
This vehicle has been designed
in such a manner that it can min鄄
imize the adverse environmental
impact.
We always believe that you can
do more for the environmental
protection if you are willing to a鄄
bandon something. As a result,
we reject the materials that are
not good for environment such
as FCKW, cadmium and as鄄

bestos in plastic parts.
And we will not use chemical
solutions any longer for painting.
As is known to all, emission for
each engine has been con鄄
trolled to a low level.
You can enjoy quite engine run鄄
ning and low fuel consumption,
which also depends on your
driving habits.
Recovery has been considered
at the time of product design
and it is environment friendly.
Plastic parts are provided with
special marks as benefit intend鄄
ed re -use at the time of recy鄄
cling.

Recycled materials account for
a large proportion in these
plastic parts and in some cases,
it is even 100%.
All parts, including its manufac鄄
turing process, exclude from the
use of freon that could destroy
the ozone.

Your Vehicle and Safety

Your vehicle has typical safety
benefits in both active and pas鄄
sive aspects.
The active safety starts from the
chassis to ergonomic interior
trim design, while the passive
safety begins with the front

5

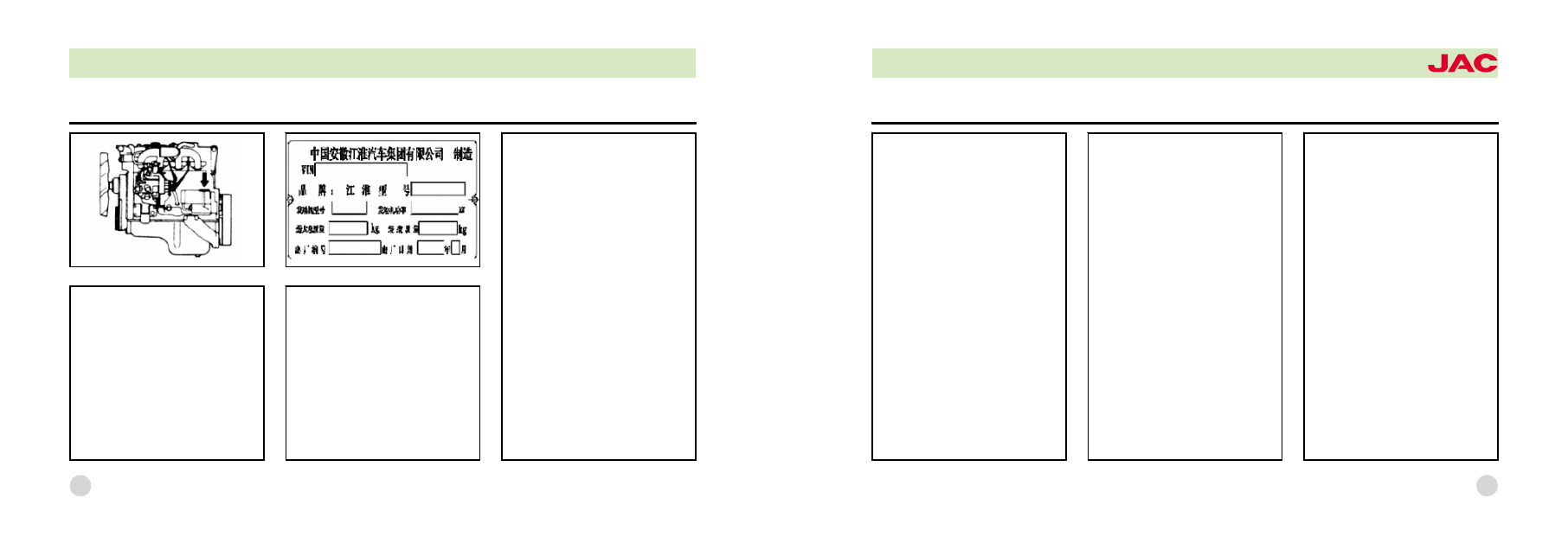

Vehicle Data

Engine Number

The engine number is stamped
on the cylinder body.

Nameplate

The nameplate is attached on at
the upper left of the front closure
in the engine bay, which details
brand, model, max gross weight,
engine model, unladen mass,
factory number, date of manu鄄
facture, VIN, etc.

VIN

The VIN is stamped or etched
into small metal strips that are
respectively riveted to the RH
side of front end cover of the
dash and obvious position above
rear RH wheel.

5 -04

OWNER爷S MANUAL

pick-up

Maintenance Service

An advanced long-time mainte鄄
nance technology is available
for your vehicle, which can allow
you to determine individualized
maintenance interval based on
the mileage.

Routine Maintenance

On the one hand, routine main鄄
tenance can minimize your cost;
on the other hand, the vehicle
maintained regularly can allow
you to drive in a safe, reliable
and economical manner. More鄄
over, it can identify and solve
potential defects.
Importance: to qualify for warran鄄
ty coverage, you must conduct
your routine maintenance at the
franchised JAC service provider.

Special Notes

The maintenance interval gener鄄
ally depends on the mileage.
However,

some

maintenance

work may be provided in the
middle of an interval or earlier
provided vehicles suffer severe
conditions, such as:

荫

Always driving under severe

conditions

荫

Frequent short trips, excessive

idle running and long-time low-
speed driving

荫

Long -time high -speed run鄄

ning

荫

Always driving downtown and

experiencing traffic jams.

荫

Driving on dusty or sandy

roads.

荫

Excessively driving on rugged,

muddy and snow-melting roads.

荫

Frequently driving on hilly

roads and slopes

荫

Frequently driving under low

temperature

荫

Using disqualified petrol

Once in a while, the oil level shall
be examined and refill where
necessary, e.g.: at the time of
each refueling.
It is recommended to replace oil
and the oil filter every 5,000KM.

荫

Regularly clean or replace air

filter in dusty environment.

荫

Disqualified petrol may lead to

early failure of your spark plug.

6 -01

structure, occupant compart鄄
ment, steering wheel, seats and
all the way to the seat belts.
All these are included in our
safety philosophy. Safety is to
protect occupants.
For instance:
A safe body features not only
most rugged structure, but also
distributing impact energy a鄄
mong a wide range of body
parts that may come from either
front structure or the rear struc鄄
ture in a collision.

5

Thank you for selecting this JAC pick-up. We sincerely appreciate your trust in our products.

OWNER爷S MANUAL

pick-up

Special Warnings

Dear User:

At present many unscrupulous p-
eople pretend to be agents of au鄄
tomobile parts manufacturers, and
try to cheat users in selling various
fake and shoddy parts or offering
after services, which hurt both end
users and the manufacturer a lot.
We will remind you hereby to be
prudent in this regard.
These people tend to provide
some after service such as quali 鄄
ty-tracking or parts -selling by
means of mails of direct visits,
asking users to subscribe such
service or filling in the so-called "
Vehicle Information Sheet" that will
be mailed to a certain address or
mailbox after being sealed by

users, aiming to swindle money
from users by bank collection.
In case of refusal, they may falsely
claim they are layers from some
layer firms and threat users with
so -called "Pre -action Delivery",
etc. These persons have fake doc鄄
uments, seals and invoices.
Neither consumable materials nor
labor protection appliances are
available from the manufacturer.
No on-board tools are being sold
by the manufacturer after the sale
of the vehicle.
No organizations or similar agen鄄
cies such as "Maintenance Office",
"Material Management Dept." or "
Law Firms" have been established
by the manufacturer, or set up by

the same on behalf of other units.
The various fake organizations
established by these unscrupu鄄
lous people have not any relations
with the manufacturer. All formal
after-service is provided by fran鄄
chised JAC Service Providers.
In case of any doubt, please in鄄
form local departments in charge
of industry and commerce admin鄄
istration or police stations.
Do not sign or seal any unex鄄
plained mail or questionnaire
without confirmation. Dishonor any
payments being collected by ille鄄
gal persons. Notify local police
stations where necessary.

Thank You!

6 -03

User Profile

(Original)

(Resale)

Address

Address

Street:

Street:

Town:

Town:

Country:

Country:

Post Code:

Post Code:

Date of Sale:

Date of Resale:

User Identity

6 -02

OWNER爷S MANUAL

pick-up

6

Thank you for selecting this JAC pick-up. We sincerely appreciate your trust in our products.

All passive safety functions have
passed dozens of most stringent
impact tests
The seat itself can provide an
occupant with effective protec鄄
tion.
You have a solid base and a re鄄
liable seat structure. In case of a
collision, you will not slip out if
you have properly used you seat
belt.

Your Vehicle and After-service
We have established a profes鄄
sional and vast after-service net鄄
work to meet your expectations.
We have around one hundred
franchised

JAC

Service

Providers across China and you
can enjoy their professional and
reasonably -charged service at
any time.
These franchised JAC service
providers are intended to pro鄄
vide you best services with a
lump-sump warranty and after-
service package.
If you have any questions, com

ments and suggestions, please
feel free to contact us.
After-service Hotline:
Fax:

Have a Nice Drive!

OWNER爷S MANUAL

pick-up
