BREAKING IN YOUR VEHICLE
Operate the vehicle at moderate
speeds during the first 1,000 km
(600 miles) to break it in. Make
certain that the following points in
particular are strictly observed.
荫 Allow the engine to warm up
fully until the coolant temperature
reaches about 60益(140毅F).
荫 Avoid racing the engine, abrupt
start, acceleration and braking.
荫 Avoid overloading the vehicle,
as this will result in a shorter life.
荫 Avoid high speed operation as
far as possible. During break in
operation, make sure that the en鄄
gine speed does not exceed 1,500
rpm.
Make sure that your vehicle does

not miss the first 1,000 km (600
miles) and 5,000 km (2,500 miles )
inspections.
After the first 1,000 km (600 miles)
and 5,000 km (2,500 miles) or driv鄄
ing, take your vehicle to your near鄄
est service shop for inspections
based on the "Maintenance Re鄄
quirements".
KEYS
For greater convenience, your JAC
has one type of keys. The keys will
function in the ignition, locking or
unlocking the door and fuel tank
cap from outside. Carrying a spare
key is recommended in case you
accidentally lock one key inside
the car.

KEY LOCKS

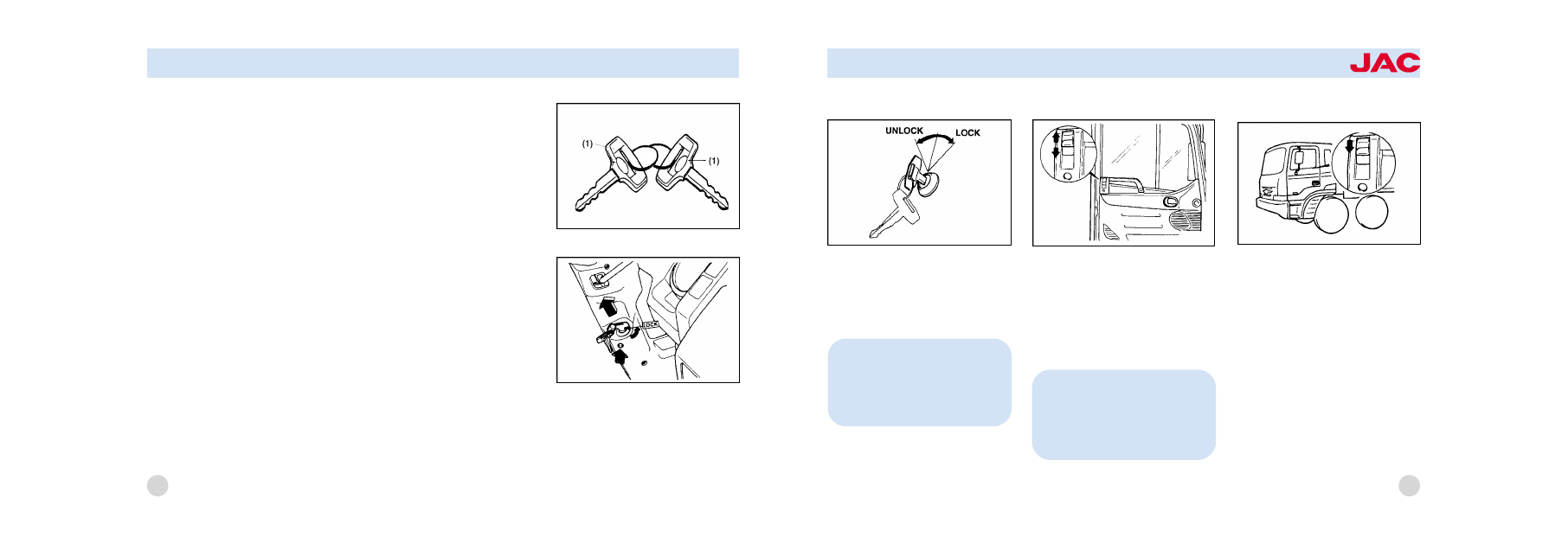

You can release the key by press鄄
ing the knob when the key is in
"LOCK" position.
DOOR LOCKS

BEFORE DRIVING YOUR VEHICLE

3

1. Locking using the key

Lock the door by turning the key
toward the rear of the car and un鄄
lock it by turning it toward the
front.

2. Locking from inside

To lock your JAC from inside, sim鄄
ply close the door and push the
lock button down. When this is
done, the door cannot be opened
using either the inside or the out鄄
side door handle.

3. Locking from outside

The doors can be locked without a
key.
First push the lock knob down,
then close the door while depress鄄
ing the push button forward.
KEYLESS ENTRY SYSTEM (If in鄄
stalled)
THEFT ALARM SYSTEM
Armed Status
The system is applied when the
doors are locked by using the

CAUTION:
Be careful not to lock the door
with the ignition key left in the
vehicle.

NOTE:
When the door is open or ajar,
the warning lamp door will light
on.

4

transmitter. The turn signal lamp
blinks twice at the moment that the
system is on and blinks once when
the system is off. The warning sys鄄
tem is not released even though
the battery is reconnected after
disconnected at the status that the
system is on.
Disarmed Status
The system is released only when
the "UN -LOCK" button on the
transmitter is pressed.When the
door is unlocked with a key in鄄
stead of the transmitter, the siren
sounds immediately.If the key is
turned to the "ACC ON" position
within 15 seconds, the system is
released after 30 seconds.

Replacement of the transmitter bat鄄
tery
When a non -standard battery is
used, sometimes the button does
not work. Please, use the standard
3V Lithium battery.
WINDOW GLASS

To raise or lower the window, turn
the window, regulator handle
clockwise or counterclockwise.

STEERING WHEEL TILT LEVER

To adjust the steering wheel:
1. Pull the lever upward to unlock
2. Raise or lower the steering
wheel to the desired position.
3. After adjustment, securely tight鄄

WARNING:
When opening or closing the
windows, make sure your pas鄄
senger's arms and hands are
safely out of the way.

BEFORE DRIVING YOUR VEHICLE

5

en the lever by pushing it down鄄
ward.

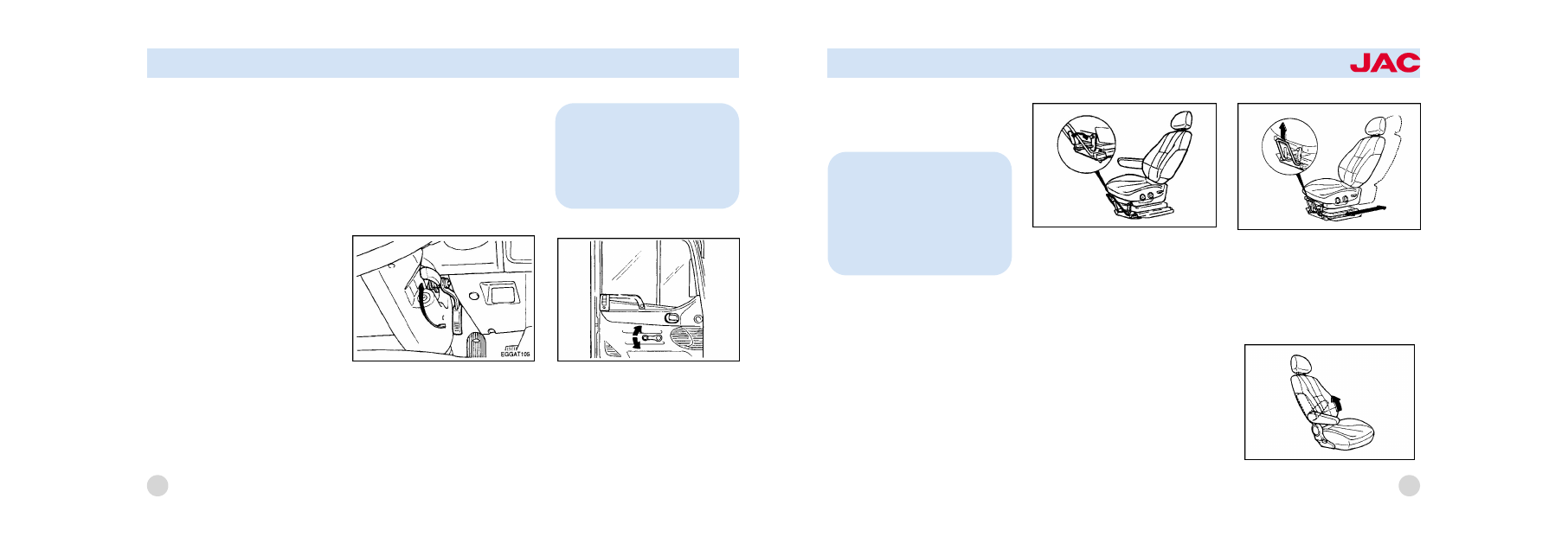

ADJUSTABLE SEAT
Never attempt to adjust the seat
while the vehicle is moving. This
could result In loss of control.
Adjusting Seat Forward and Rear鄄
ward (Driver's side only)

To move the seat toward the front
or rear, pull the lock release lever
upwards. This releases the seat on
its track so you can move it forward
or rearward to the desired position.
When you find the position you
want, release the lever and slide
the seat forward or rearward on its
track until it locks into position and
cannot be moved further.
Seat Cushion Height Fixing (Driv鄄
er's side only)

To fix the height of the seat cush鄄
ion, fit the Iocking knob to the lock鄄
er. It will hold your seat position
from the vibration.
Adjusting Armrest Angle (Driver's
side only)

WARNING:
Do not attempt to adjust the
steering wheel while driving as
this may result in loss of control
of the vehicle and result in
death or serious injury.

6

The armrest will be raised or low鄄
ered manually.
To raise the armrest, pull it up.
To lower it, press the armrest
down.

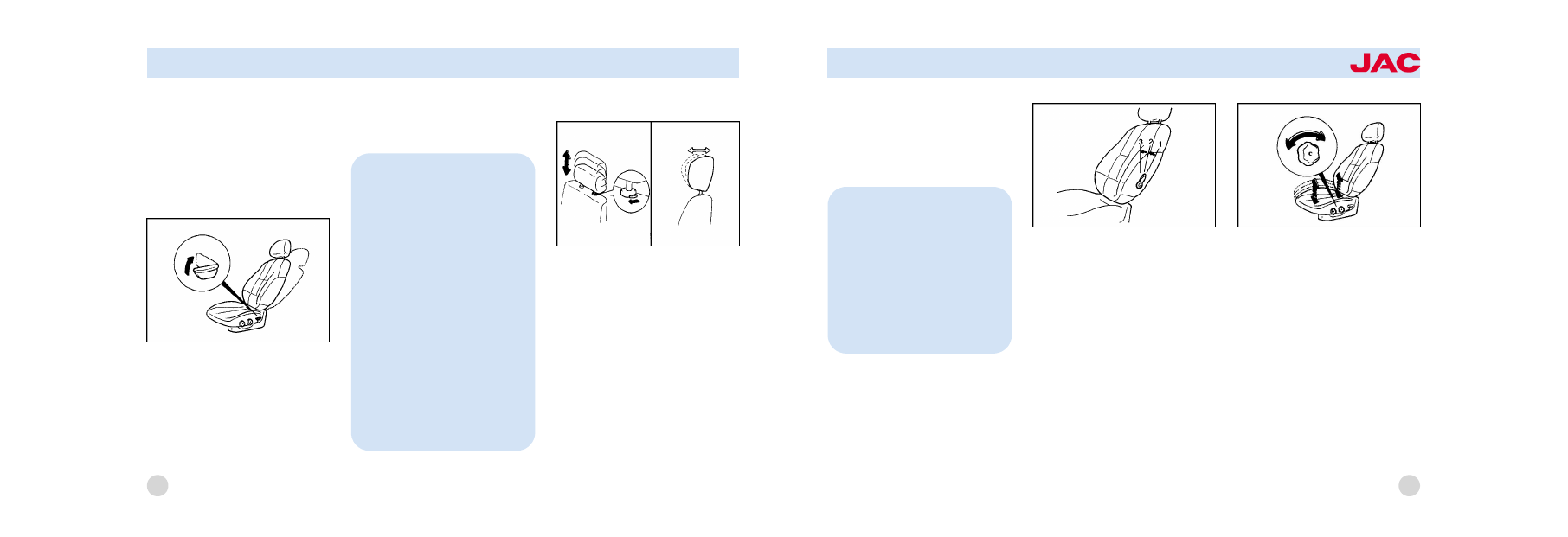

Adjusting Seatback Angle

To recline the seatback, lean for鄄
ward to you're your weight off it,
then pull up on the recliner control
lever at the outside edge of the
seat. Now lean back until the de鄄
sired seatback angle is achieved.

To lock the seatback into position,
release the recliner control lever.

Adjustable Headrests

The headrests in your JAC may be
raised or lowered by releasing the
lock button on the headrest sup鄄
port. To raise the headrest, pull it
up. To lower it, press the headrest
down. To move the headrest fore鄄
ward, pull on the top. For maxi鄄
mum effectiveness in case of an
accident the headrest should be
adjusted so the top of the headrest
is at the same height as the top of

WARNING:
To minimize risk of personal in鄄
jury in event of a collision or
sudden stop, both the driver
and

passenger

seatbacks

should always be in a nearly
upright position while the vehi鄄
cle is in motion. The protection
provided by the seat belts may
be reduced significantly when
the seatback is reclined. There
is greater risk that the passen鄄
ger will slide under the belt re鄄
sulting in serious injury when
the seatback is reclined.

BEFORE DRIVING YOUR VEHICLE

7

occupant's ears. For this reason,
the use of a cushion that holds the
body away from the seat back
should not be used.

Lumbar Support Adjustment (If in鄄
stalled) (Driver's seat only)

The seats in some JAC are e鄄
quipped with adjustable lumbar
support.
The lumbar support can be adjust鄄
ed in three stages to provide the
most comfortable support.
1. Weak 2. Medium 3.Strong
Seat Cushion Height Adjustment (If
installed )(Driver's seat only)

To raise or lower the front part of
the seat cushion, turn the front
knob forward or rearward. To raise
or lower the rear part of the seat
cushion, turn the rear knob forward
or rearward.
SEAT BELTS (3-Point Type)
To Fasten Your Belt

WARNING:
Do not operate vehicle with the
headrests removed as injury to
an occupant may occur in the
event of an accident. Headrests
may provide protection against
neck injuries when properly ad鄄
justed.

8

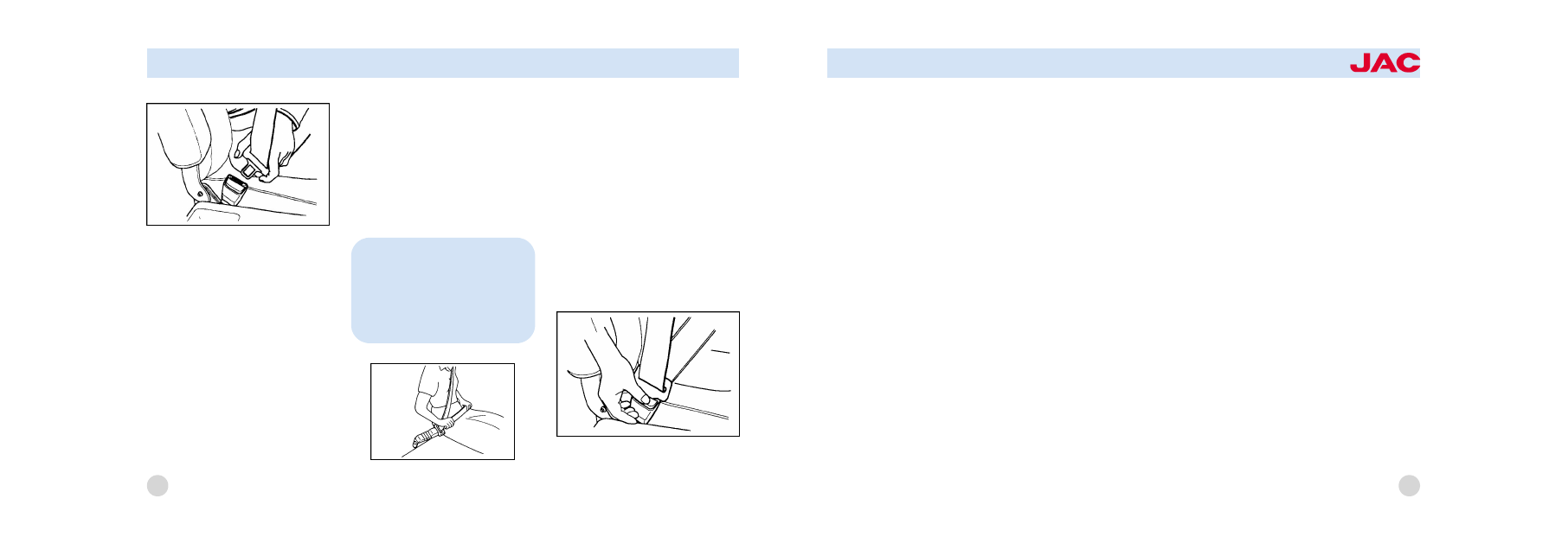

To fasten your seat belt, pull it out
of the retractor and insert the metal
tab into the buckle. There will be
an audible "click", when the tab
locks into the buckle.
The seat belt automatically adjusts
to the proper length only after the
lap belt is adjusted manually so
that it fits snugly around your hips.
If you lean forward in a slow, easy
motion, the belt will extend and let
you move around. If there is a

sudden stop or impact, however,
the belt will lock into position. It will
also lock if you try to lean forward
too quickly.
Check to make sure the belt is
properly locked and that the belt is
not twisted.

Adjusting Your Seat Belt

You should place the belt as Iow
as possible on your hips, not on
yourwaist. If located too high on
your body, the chances of sliding
out from under it and suffering seri鄄
ous injury or death are increased.
Both arms should not be under or
over the belt. Rather, one should
be over and the other under, as
shown in the illustration.
To Release the Seat Belt

The seat belt is released by press鄄

NOTE:
If the driver's seat belt is not
fastened when the ignition key
Is in the "ON" position, the seat
belt warning light will flash.

BEFORE DRIVING YOUR VEHICLE

9

ing the release button in the lock鄄
ing buckle. When it is released, the
belt should automatically draw
back into the retractor.
If this does not happen, check the
belt to be sure it is not twisted,
then try it again.

INSTRUMENTS & CONTROLS

11

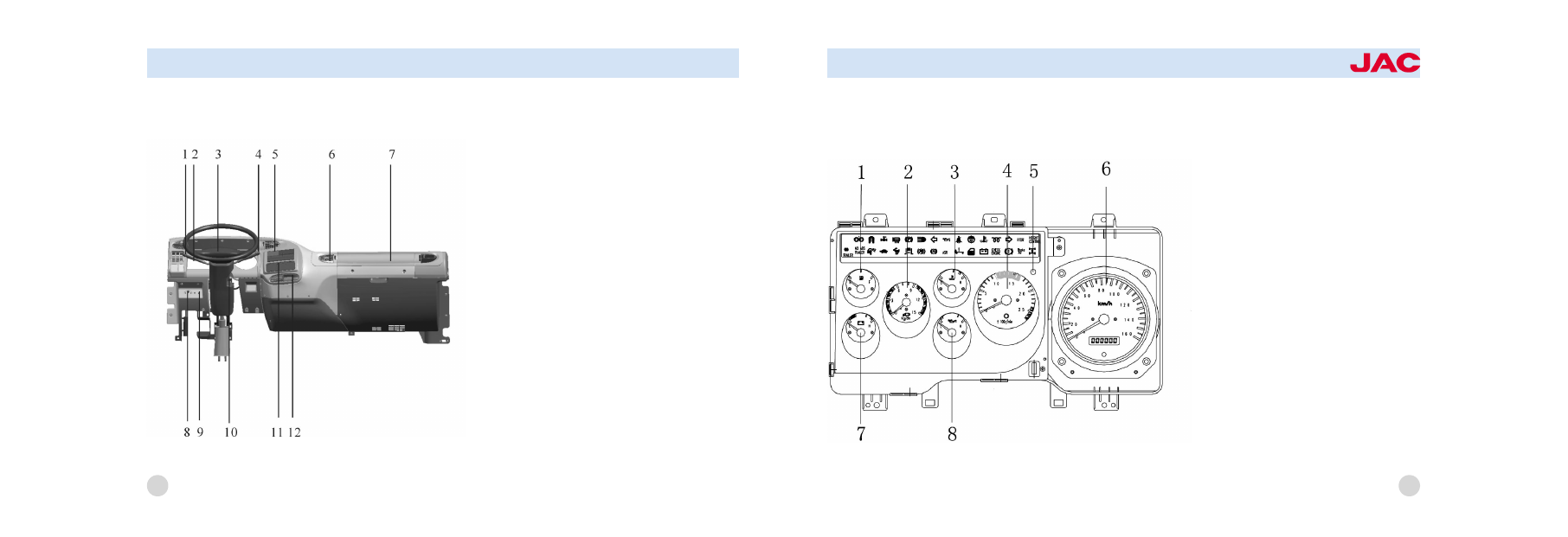

1. Head light/ High & Low beam/turn signal switch
2. Control switchs
3. Horn button
4. Wiper & washer/exhaust brake switch
5. Control switches
6. Wind vent(air condition)
7. Fuse box
8. Parking brake
9. Work light switch
10. Start switch
11. Air conditioner control switches
12. Digital clock

12

INSTRUMENTS & CONTROLS

1. Fuel gauge
2. Air pressure gauge
3. Water temperature gauge
4. Tachometer
5. Indicator light inspection switch
6. Speedometer
7. Voltage gauge
8. Oil pressure gauge

INSTRUMENT CLUSTER AND INDICATOR

13

14

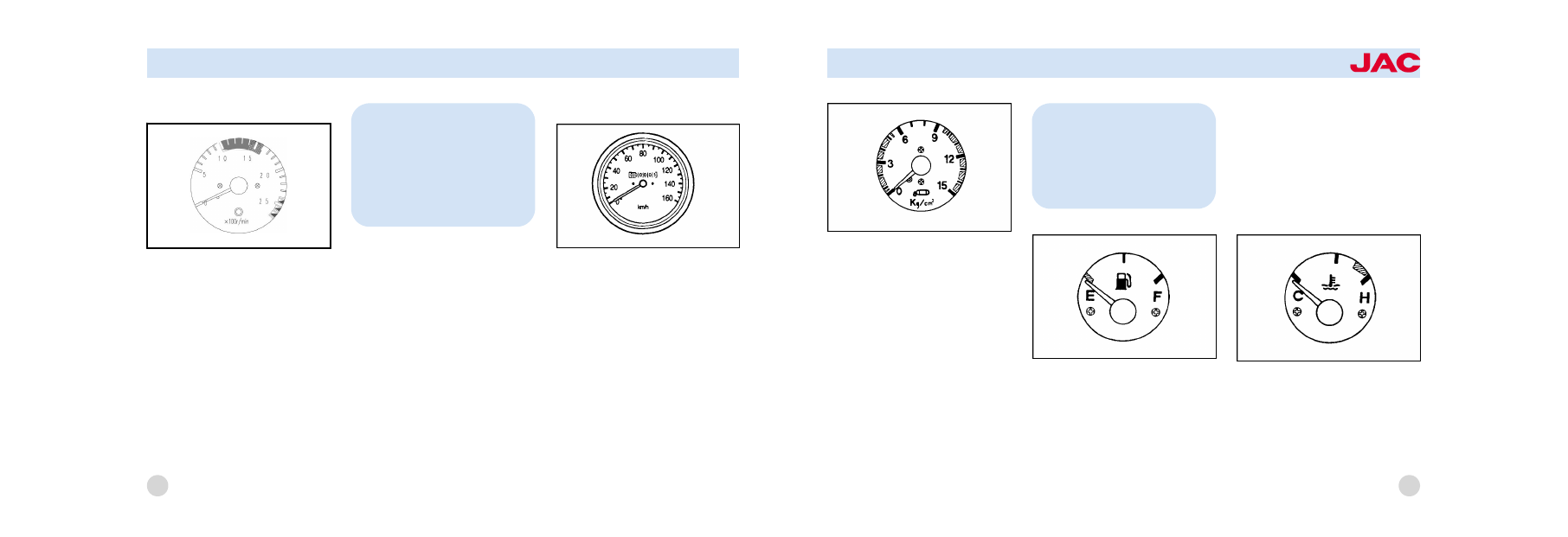

TACHOMETER

The tachometer registers

the

speed of your engine in revolutions
per minute (rpm). It is useful to
help you shift at the appropriate
engine speed to avoid lugging or
over running.

Now there are two kinds of
tachometer which can be choose
acording the speed of the engine ,
the tachometer of the max zone is
3100 r/min,the red zone is 2700r/
min;the other max zone is 2700r/
min , the red zone is 2500r/min.

SPEEDOMETER

The speedometer indicates the ve鄄
hicle speed in kilometers or miles
per hour.
ODOMETER
The odometer records the total
driving distance in kilometers or
miles, and is useful for keeping a
record for maintenance intervals.
AIR PRESSURE GAUGE

CAUTION:
The engine should not be raced
to such a speed that the needle
enters the red zone on the
tachometer face. This can
cause severe engine damage.

INSTRUMENTS & CONTROLS

15

The air pressure gauge indicates
the air pressure in the air reservoir
at all times.
If the air pressure drops to be鄄
low4.8-5.7kg/cm

2

, the air pilot light

comes on and the warning buzzer
will sound at the same time. If fails
to build up again , stop the engine
immediately and contact your au鄄
thorized dealer.

FUEL GAUGE

The fuel gauge will indicate the ap鄄
proximate fuel level in the tank,
when the ignition is in the "ON"po鄄
sition.
The position of the pointer will vary

slightly when accelerating, braking,
or when the vehicle is going up or
down hill. So check your fuel sup鄄
ply when the vehicle is more or
less

specified

level,

whether

standing still or moving.
WATER TEMPERATURE GAUGE

W hen the ignition switch is "ON",
this gauge indicates the tempera鄄
ture of the coolant. Under most
driving conditions, the needle will
remain

at

approximately

the

CAUTION:
If the air pressure indicates the
pressure that is below red zone
do not drive the vehicle. This is
very dangerous.

16

halfway point. Stop and go driving,
driving at high speeds during warm
weather or driving up a steep gra鄄
dient may cause the poi nter to
move toward the red sector. If your
vehicle overheats,

water lamp

comes and the indicator goes up.
However when the quantity of
coolant is below of the specifica鄄
tion, the warning buzzer will sound.
At this time, stop your vehicle im鄄
mediately.
VOLTAGE GAUGE

The voltmeter indicates the battery
state of charge. Check while the
engine is running. The pointer
should always indicate between 20
and 30 volts.
If the pointer reads above 30 volts
or below 20 volts, contact your
nearest authorized JAC dealer.
OIL PRESSURE GAUGE

The gauge indicates the engine oil
pressure while the engine is run鄄
ning.

If the gauge indicates below 0.5
kg/cm

2

, oil warning lamp comes on

and buzzerwill sound at the same
time.
At this time stop the engine imme鄄
diately and check the lubricating
system.

NOTE:
Engine oil pressure when the
engine is cold may go up
above normal pressure. If the
engine is warm, the gauge will
indicate normal pressure Imme鄄
diately.
If the oil filter is clogged, the oil
pressure warning light comes
on but the buzzer will not
sound.

INSTRUMENTS & CONTROLS

17

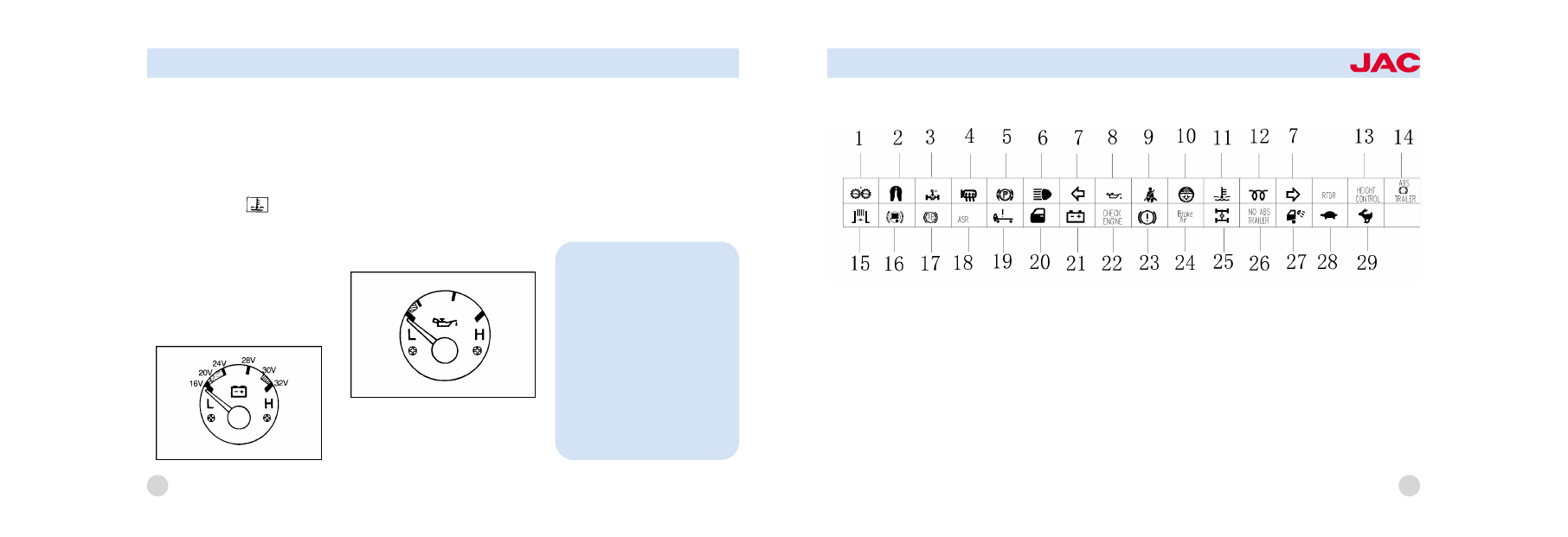

1. Auto Grease warming light
2. Trailer lock indicator light (only tractor)
3. P.T.O warning light
4. Heater mirror indicator light
5. Parking brake warning light
6. High beam indicator lights
7. Turn signal indicator lights
8. Oil pressure warning light
9. Seat belt warning light
10. Dust indicator light

11. Engine overheat warning light
12. Air heater /Relay indicator light
13. High control indicator light
14. Trailer ABS check indicator light
15. Exhaust brake warning light
16. Trailer brake light
17. ABS warning light
18. ASR warning light
19. Cab tilting warning light
20. Door ajar warning light

21. Charging system warning light
22. Engine check warning light
23. Brake warning light
24. Air pressure warning light
25. Antislip regultor light
26. Trailer NO ABS indicator
27. Working light indicator light
28. Low indicator light
29. High indicator light

INDICATOR LIGHTS

18

AUTO GREASE WARNING

LIGHT
The auto grease warning light is on
about 42 seconds when filling on
grease at each moving part,then
goes out.
This light comes on continuously
when trouble occurs on this sys鄄
tem.

TRAILER LOCK LIGHT

(ONLY TRACTOR) 渊ONLY IN鄄
STALLED IN TRCATOR冤
The trailer lock light will be illumi鄄
nated when transmission is shifted
into reverse and trailer lock switch
is on.

P.T.O INDICATOR LIGHT

The P.T.O indicator light will be illu鄄
minated when the P.T.O switch is on.

THE HEATER MIRROR IN鄄

DICATOR LIGHT
When the heater mirror switch is
on, the outside rearview mirror
glass is heated and the heat mirror
indicator light comes on at the
same time.

PARKING BRAKE

This light will be illuminated when
the parking brake is applied and
the ignition on, and should be ex鄄
tinguished when the parking brake
is released. The vehicle should not

be driven until the parking brake
has been released and the light
extinguished.

HIGH BEAM INDICATOR

LIGHT
The high beam indicator light
comes on whenever the headlights
are switched to high beam.

TURN SIGNAL INDICA鄄

TOR LIGHTS
The blinking green arrow on the
instrument panel shows the direc鄄
tion indicated by the turn signals.
If the arrow comes on but does not
blink, blinks more rapidly than nor鄄
mal or does not blink at all, a mal鄄
function in thetum signal system is
checked

OIL PRESSURE WARNING

CAUTION:
Be sure not to operate the
switch while driving as this may
cause damage to each power
train parts.

INSTRUMENTS & CONTROLS

LAMP
This lamp illuminates when the ig鄄
nition switch is set to the "ON" po鄄
sition and goes off after the engine
has started. If it lights up while the
engine is running, the engine must
be stopped at once. Contact the
nearest authorized JAC dealer.

SEAT BELT REMINDER

LIGHT
When the ignition switch is turned
on, the seat belt warning light
blinks for 5 seconds to remind the
driver to wear their seat belt. If the
driver fastens the seat belt within 5
seconds, the warning light goes
out. When the ignition switch is
turned to "ACC" or "LOCK" position,
the warning light will also go out.

ENGINE OVER HEAT WAR-

NING LIGHT
If the coolant temperature is too
high this warning light will be on, if
the coolant level is below than the
designed quantity the buzzer will
sound at the same time. At this
time pull over and stop the vehicle
as soon as possible and turn off
the engine. Then check the coolant
level. If necessary, add coolant.
Same ratio as coolant in the radia鄄
tor should be added.

AIR HEATER/RELAY LIGHT

In severe cold season, if the light
is on when turning the ignition key
to the "ON" position, hold it there
until the light is off. At this time turn
the ignition key to the "START" po鄄

sition.

WORKING LIGHT INDICA鄄

TOR LIGHT
When the working light switch is
turned on the light comes on.Turn
the switch off after finishing the
work or during driving normally.

EXHAUST BRAKE WARN鄄

ING LIGHT
The exhaust brake warning light
will be illuminated if the exhaust
brake switch is on. Put the exhaust
brake switch back in its place
where it was and this light goes
out.

TRAILER BRAKE LIGHT

(ONLYTRACTOR, PULL CARGO)
The trailer brake light comes on
when the trailer brake switch is ap鄄

19

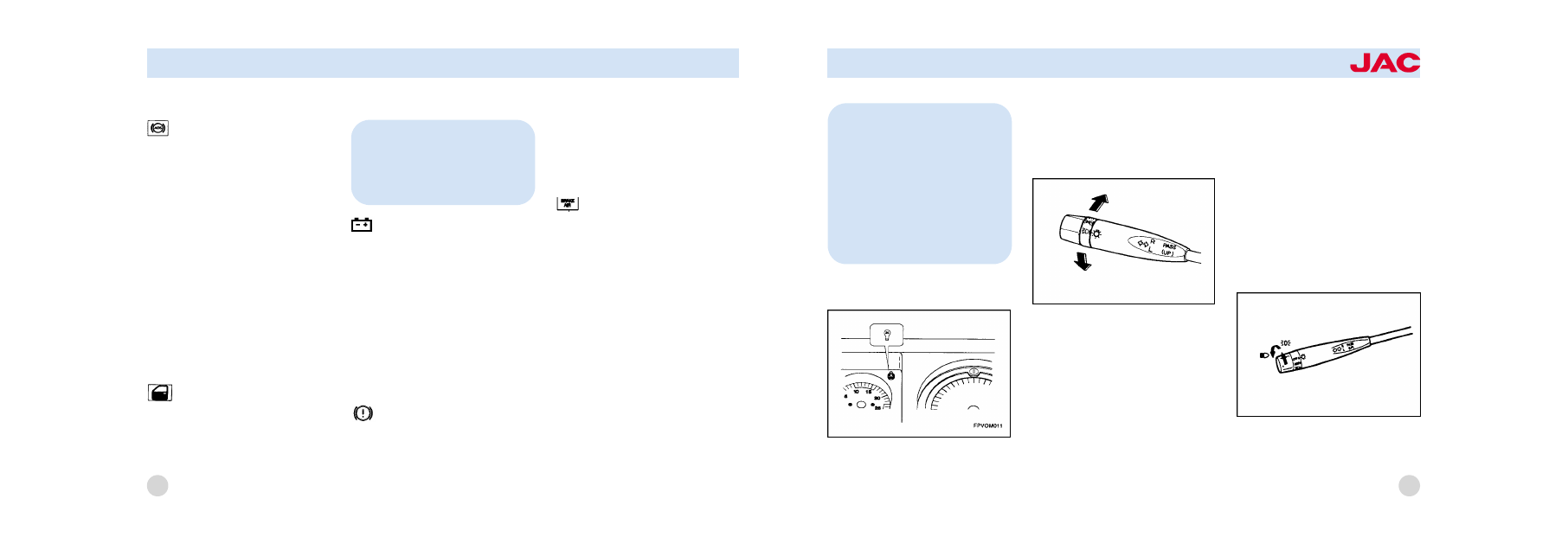

INDICATOR LIGHTS INSPEC鄄
TION KNOB

To confirm a short of the bulb,

press the knob.In case of a short
of the bulb, the bulb should be ex鄄
changed as soon as possible.
TRUN SIGNAL SWITCH

Pulling the lever back (away from
you) causes the turn signals the
left side of the vehicle to blink.
Pushing the lever forward (toward
you) causes the turn signals on the
right side of the vehicle to blink. As
the turn is completed, the lever will
automatically return to the center

position and turn off the turn sig鄄
nals at the same time. If either turn
signal indicator light blinks more
rapidly than usual, goes on but
does not blink, or does not go on
at ail, there is a malfunction in the
system. Check for a burned -out
fuse or bulb or you're your autho鄄
rized JAC dealer.
HEADLIGHT SWITCH

To operate the headlights, turn the
barrel on the end of the multifunc鄄

21

CAUTION:
If the vehicle is driven in condi鄄
tion that air pressure warning
light comes on, this is very dan鄄
gerous. If a pressure rising time
has a long interval, have the air
system checked and repaired
by an authorized dealer.

20

plied.

ABS WARNING LIGHT

When the key is turned to "ON",
ABS warning light will be on and
then off in a few seconds.
If ABS warning light remains on
while driving, or remains off when
the key is turned to "ON", there
may be a problem about ABS.
In this case, you should show an
authorized JAC dealer your vehicle
and check it as soon as possible.
Though there is a problem about
the vehicle, the normal brake sys鄄
tem will still operate except ABS

DOOR AJAR WARNING

LIGHT
The door ajar warning light warns
you that a door is not completely

closed.

CHARGE WARNING LIGHT

The charge warning light should
come on when the ignition key is
turned on, then go out when the
engine is running. If the light
comes on while you are driving,
stop and turn off the engine and
check the tension of the belt. If the
belt is loose or fraying, adjust or
replace the belt.

BRAKE WARNING LIGHT

The brake warning light will be il鄄
luminated when oil leaks from the

brake system or the brake perfor鄄
mance dropped due to wearing
brake shoe.
If possible, stop immediately and
contact your authorized dealer.

AIR PRESSURE WARNING

LIGHT
When the air pressure in the air
reservoir dropped
(below4.8 -5.7kg/cm

2

) and the en鄄

gine is on the air pressure warning
light comes on and the buzzer
sounds at the same time. Then stop
driving your vehicle immediately
and run the engine at idle. Wait un鄄
til the air pressure gets back and
this warning light will go out.

NOTE:
荫 Close the door completely.
荫 Before driving, check that
the warning light has gone out.

INSTRUMENTS & CONTROLS

22

tion switch. The first position turns
on the parking lights, sidelights,
taillights and instrument panel
lights. The second position turns
on the headlights.

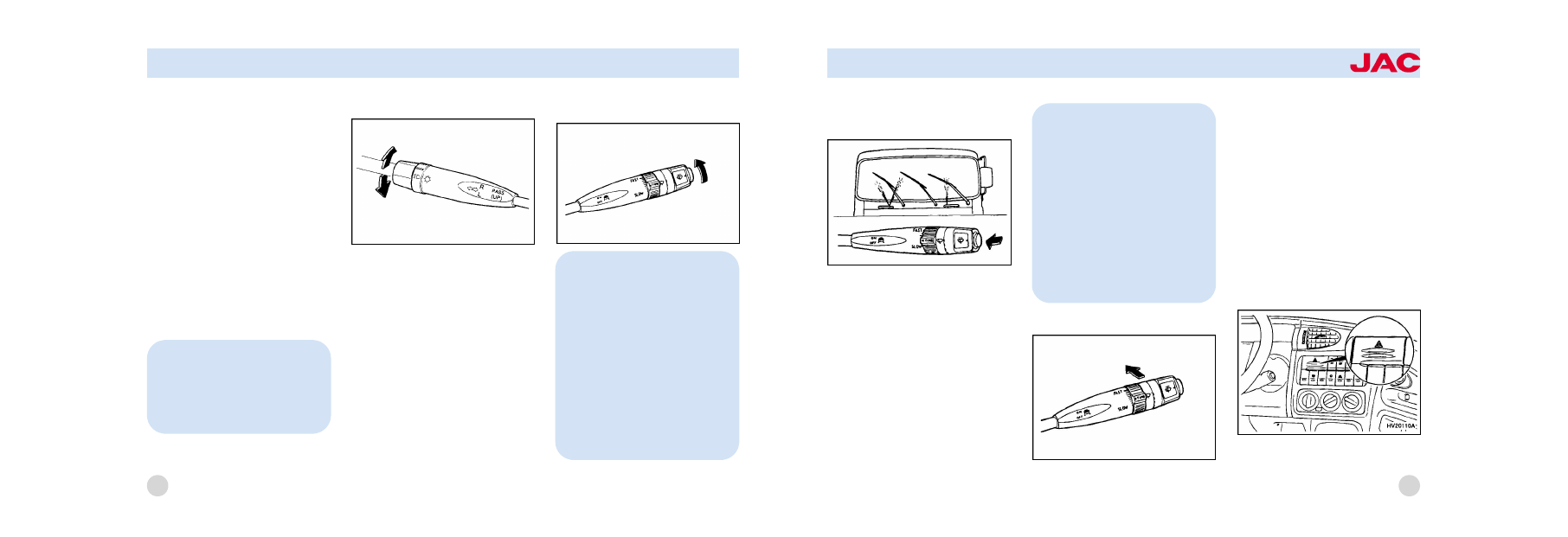

High-beam and Low-beam
To turn on the headlight high
beams, push the lever upward. For
low beams, pull the lever down.
The appropriate headlight beam in鄄
dicator light will come on at the
same time.

Passing switch

The headlights will be flashed
when the lever is pushed upward
and release automatically. The
headlights can be flashed even
though the headlight switch is in
the "OFF" position.
WINDSHIELD WIPER
The windshield wiper switch has
three positions:
INT: Intermittent wiper operation
LO : Low-speed operation

HI : High-speed operation

NOTE:
This function is operated when
the headlight switch is in the "
ON" position.

NOTE:
To prevent damage to the wiper
system, do not attempt to wipe
away heavy accumulations of
snow or ice.
Accumulated snow and ice
should be removed manually, If
there is only a light layer of snow
or ice, operate the heater in the
defrost mode to melt the snow or
ice before using the wiper.

INSTRUMENTS & CONTROLS

23

WINDSHIELD WASHER OPER鄄
ATION

To use the windshield washer,
press in on the button on the end
of the wiper/washer lever. When
the washer button is pressed, the
wipers automatically make two
passes across the windshield, And
the windshield wiper is operated 2
to 3 times at the same time, The
washer continues to operate as
long as the button is depressed.

EXHAUST BRAKE SWITCH

To use the exhaust brake, put the
"ON" position. The exhaust brake
operates when you remove your
foot from the accelerator pedal and
the clutch pedal. The exhaust
brake will not operate automatically
if you operate the accelerator ped鄄
al or the clutch pedal.
Use exhaust brake when going
down a slope.
HAZARD WARNING

The hazard warning lamp should

CAUTION:
荫 Do not use the wiper when
the windshield is dry.
荫 The washer button should
not be pressed if the washer
reservoir is empty. This can
damage the washer fluid pump.
Do not operate the washer for
more than 15 seconds at a
time.

24

be used whenever you find it nec鄄
essary to stop the car in a haz鄄
ardous location. When you must
make such an emergency stop,
always pull off the road as far as
possible.
The hazard warning lights are
turned on by pushing in on the
hazard switch . This causes all turn
signal lights to blink. The hazard
warning lights will operate even
though the key is not in the ignition.
To turn the hazard warning lights
off, push in on the switch a second
time.
FOG LAMP SWITCH

Use the fog lamp when you go
through the foggy area. Use the
fog lamp rotating the multiuse lever
to 1 step when you are not able to
see well due to fog. While operat鄄
ing this switch, clearance lamp, tail
lamp, licence plate lamp, instru鄄
ment lamps will come on at the
same time.
Press the switch one more and the
fog lamp will turn off
WORKING LIGHT SWITCH

There is a terminal for the work
switch in the right side of the bat鄄
tery box.
When the switch is turned to "ON",
you can use a light by connecting
a terminal of the light to the termi鄄
nal of the work switch.
(If you want to use a light, you
should prepare the light and its
terminal)

INSTRUMENTS & CONTROLS

Depress the switch to heat the rear
view mirror glass. The rear view
mirror glass will be heated for de鄄
frosting or defogging and will give
you improved rear view in all
weather conditions. The outside
rear view mirror heater automatical鄄
ly turns itself off after approximate鄄
ly 15 minutes.

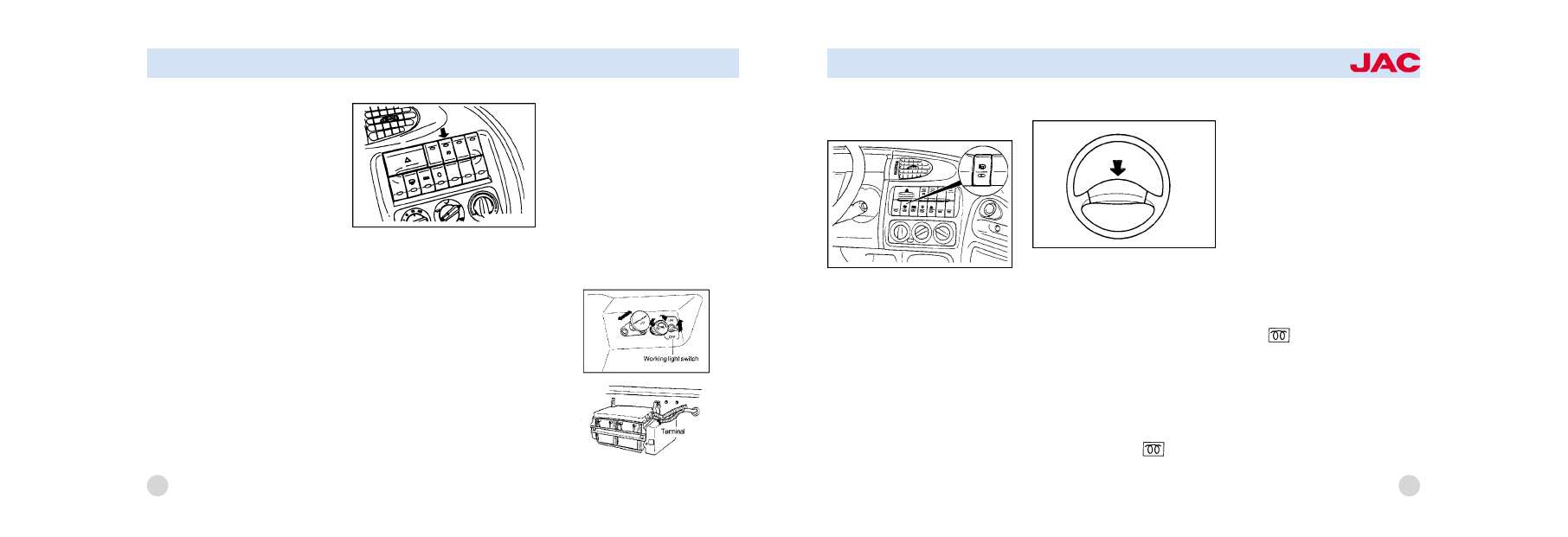

STEERING WHEEL & HORN

our JAC is equipped with integral
styled steering wheel. The horn
button is located on the center of
the wheel.
The horn sounds when the horn
button is pressed firmly.
STARTING THE ENGINE IN
WINTER
In cold winter , when the ignition
switch is turned to the ON position
then the amber lamp

will come

on. Hold the switch there and wait
until the lamp is off. Start the en鄄
gine.
AIR HEATING SYSTEM
The air heating system warms the
intake air up in order to start the
engine well and decrease white
fume is emitted through the ex鄄
haust pipe in winter.
When the ignition key is turned to
the ON position, the system is op鄄
erated automatically.
If the

lamp is turned on when

turning the ignition key to the ON
position, wait until the lamp is off.
And start the engine.

25

OUTSIDE REAR VIEW MIRROR
HEATER (If installed)

PARKING

BRAKE

(EXCEPT

TRACTOR, PULL CARGO)
Always engage the parking brake
before leaving the vehicle. This al鄄
so turns on the parking brake indi鄄
cator light when the key is in the "
ACC" or "ON" position. Before driv鄄
ing away, be sure that the parking
brake is fully released and that the
indicator light is off.
荫 To engage the parking brake,
pull the lever up.
荫 To release the parking brake,

pull up and press thumb button.

Full air brakes
The full air brake vehicles are e鄄
quipped with an emergency brake.
Should the compressed air pres鄄

sure fall below 2.7 kgf/crn2
(265kPa), spring operated emer鄄
gency brake is automatically ap鄄
plied to the rear wheels. On trac鄄
tors, service brakes are applied to
the trailer as well.

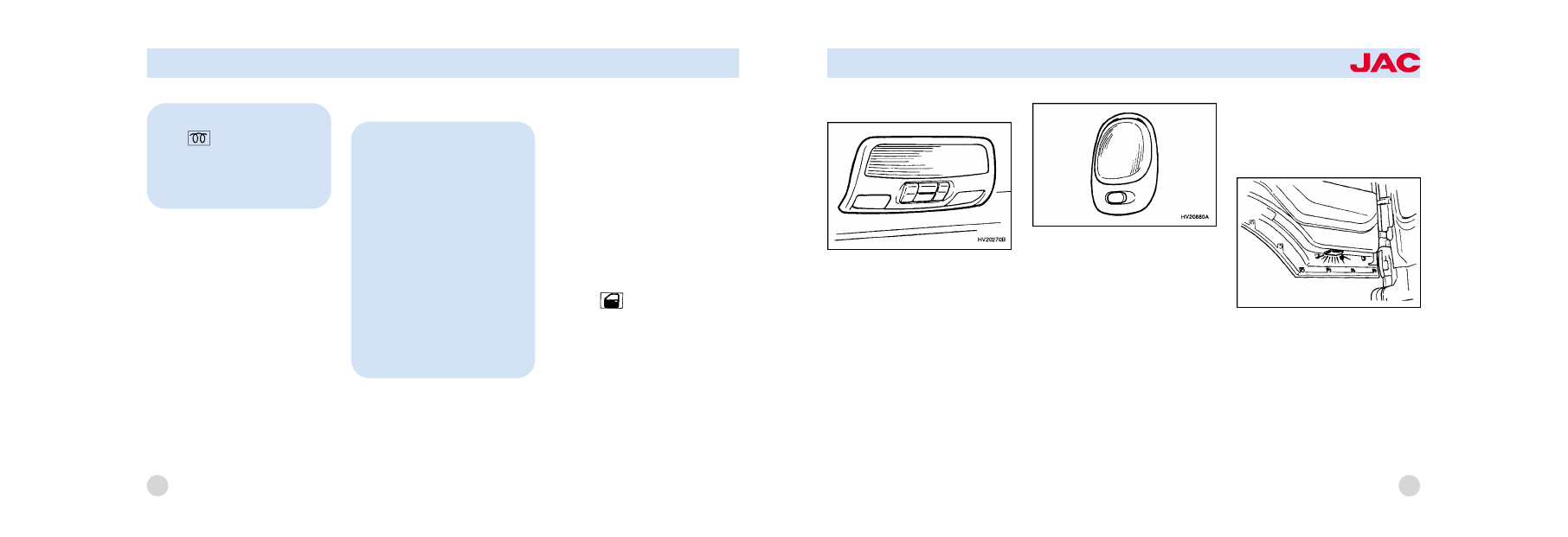

INTERIOR LIGHT
The interior courtesy lights has two
buttons.
The two buttons are:
In the "

" position, the interior

courtesy light

comes on when

any door is opened regardless of
the ignition key position.
In the position, the light stays on at
all times.

26

CAUTION:
If the

lamp blinks, the air

heating relay may be damaged
or a fuse blown, Check and re鄄
place it.

NOTE:
The buzzer may sound when
the parking brake Is released.
(ONLY TRACTOR, PULL CAR鄄
GO) If the buzzer sounds, have
the brake system checked as
follows:
荫 Check the air pressure in the
air reservoir.
荫 Check the oil leaks from
brake system.
荫 Check the clearance of
brake shoes.

INSTRUMENTS & CONTROLS

27

Map Light

The two map lamp switches are
located on both sides of the interi鄄
or light.Push in the map light
switch to turn the light on or off.
Reading Light
The two reading light has two but鄄
tons which located each side of in鄄
terior light.
Sleeper light

The three positions are:
荫 DR (荫)
In the middle position (荫), the in鄄
terior courtesy light comes on
when any door is opened regard鄄
less of the ignition key position.
The light goes out when the door is
closed.
荫 ON
In the "ON" position, the light stays
on at all times.
荫 OFF

In the "OFF" position, the light stays
off at all times even though a door
is open.
Front door step warning light

A yellow light comes on when the
front door is opened. The purpose
of this light is to assist when you
get on or off and also to warm
passing vehicles.

HOOD RELEASE

Pull the release knob to open the
hood. The hood will spring up
slightly. In front of the vehicle, lift
the hood. The hood will open
completely by itself after it raised
about halfway. To close the hoed,
lower and press down on it.After
closing the hood, try pulling it up
to make sure it is securely closed.

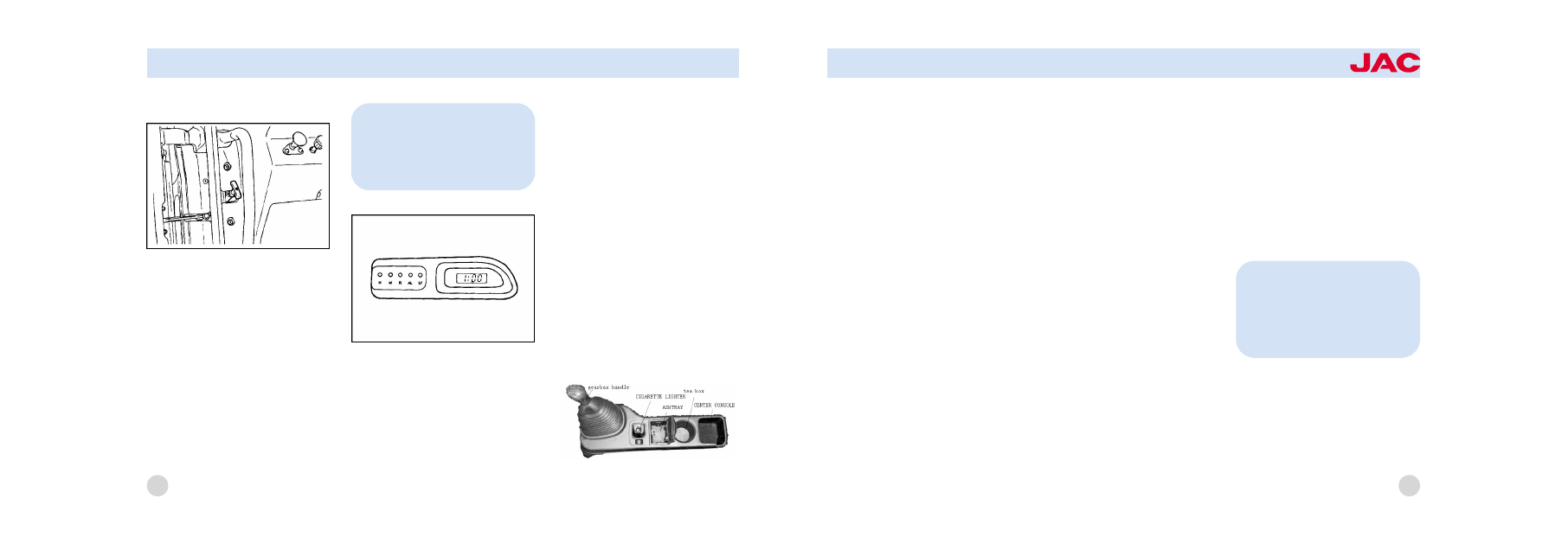

DIGITAL CLOCK

There are five control buttons for
the digital clock. Their functions
are:
HOUR - Push "H" to advance the
hour indicated.
MIN - Push "M" to advance the

minute indicated.
RESET- Push "R" to reset minutes
to ":00" to facilitate resetting the
clock to the correct time. When this
is done:
Pressing "R" between 10:30 and
11:29 changes the readout to 11:
00. Pressing "R" between 11:30
and 12:29 changes thereadout to
12:00.
ALARM - In state of holding the
alarm button, push "H" or "M".
STOP- To stop the alarm, push the
"ST" button.
CENTER CONSOLE

28

CAUTION:
The hood should be keep
closed when the car is in mo鄄
tion.

INSTRUMENTS & CONTROLS

1.GEARBOX HANDLE
The select lever is marked on the
gearbox handle so that the driver
can control the speed of the truck
convenietly.Be sure to the select
lever position right before shift the
gear shift lever, else will lead to a
wrong operation and the truck
cann't run steadly.
2. CIGARETTE LIGHTER
For the cigarette lighter to work,
the key must be in the "ACC" posi鄄
tion or the "ON" position.
To use the cigarette lighter, push it
all the way into its socket. When
the element has heated, the lighter
will pop out to the "ready" position.
Do not hold the cigarette lighter
pressed in. This can damage the

heating element and create a fire
hazard.
If it is necessary to replace the
cigarette lighter, use only a gen鄄
uine JAC replacement or its ap鄄
proved equivalent.
3. ASHTRAY
The ashtray may be opened by
pushing and releasing the ashtray
door at its top edge. To remove
the ashtray in order to clean it, the
metal ash receptacle should be re鄄
moved from the ashtray door. Do
not attempt to remove the entire
ashtray door assembly or damage
will result. Instead, push the metal
ash receptacle down and forward
in the ashtray door, and it can then
be lifted out. To reinstall it, place it

in the proper position and press it
down and forward to reengage the
ash receptacle rear lip in the ash鄄
tray door. The ashtray lamp will on鄄
ly illuminate when the exterior body
lights are switched on.
4. TEABOX
5. CONSOLE

OVERHEAD CONSOLE

29

NOTE:
Pressure

of

the

electrical

source at down of assistant
driver's dashboad is 24 V.

The overhead console is located in
the interior ceiling.
SUNVlSOR

Your JAC is equipped with two
sunvisors to give the driver and

passenger either frontal or side
ward shade. The sunvisors are fit鄄
ted on both sides on standard
models. To reduce glare or to shut
out direct rays of the sun, turn the
sunvisor down to block the annoy鄄
ance.
Some vehicles are equipped with
the front andside sunvisors for the
driver, and the front sunvisor for
the passenger.

AIR SPRAY NOZZLE

Seperate the spray nozzle plug un鄄
der the dash panel of passanger
side and connect the air hose with
this plug. Then you can clear your
vehicle with air spray.

30

CAUTION:
Do not place the sunvisor in
such a manner that it obscures
visibility or the roadway, traffic
or other objects.

INSTRUMENTS & CONTROLS

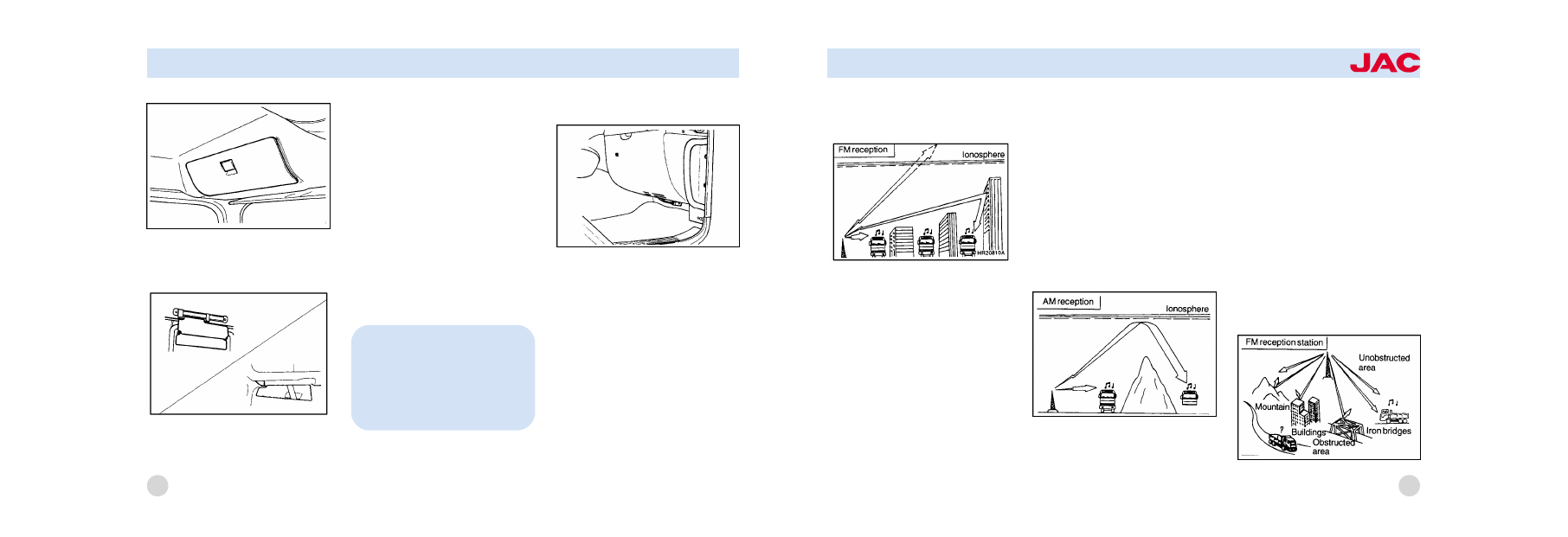

STEREO SOUND SYSTEM
How Car Audio Works

AM and FM radio signals are
broadcast from transmitter towers
located around your city. They are
intercepted by eth radio antenna
on your car. This signal is then re鄄
ceived by the radio and sent to
your car speakers.
When a strong radio signal has
reached your vehicle, the precise
engineering of your audio system

ensures high quality reproduction.
However, in some cases the signal
coming to your vehicle is not
strong and clear. This can be due
to factors such as the distance
from the radio station, closeness of
other strong radio stations or the
presence of buildings, bridges or
other large obstructions in the
area.

AM signal reception is usually bet鄄
ter than FM reception. This is be鄄

cause AM radio waves are trans鄄
mitted at low frequency. These
long, low frequency radio waves
can follow the curvature of the
earth rather than travelling straight
out into the inosphere . In addition,
they curve around obstructions so
that they can provide better signal
coverage. Because of this, clear
AM broadcasts can be received at
greater distances than FM broad鄄
casts.

31

FM broadcasts are transmitted at
high frequency and do not bend to
follow the earth's surface. Because
of this, FM broadcasts generally
begin to fade at short distances
from the station. Also, FM signals
are easily affected by buildings,
mountains, or other obstructions.
These can result in certain listening
conditions which might lead you to
believe a problem exists with your
radio. The following conditions are
normal and do not indicate radio
trouble:
荫 Fading - As your car moves
away from the radio station, the
signal will weaken and sound will
begin to fade. When this occurs,
we suggest that you select another

stronger station.
荫 Flutter/Static - Weak FM signals
or large obstructions between the
transmitter and your radio can dis鄄
turb the signal causirng static or
fluttering noises to occur. Reduc鄄
ing the treble level may lessen this
effect until the disturbance clears

荫 Station Swapping - As a FM
signal weakens, another more
powerful signal near the same
frequency may begin to play. This

is because your radio is designed
to lock onto the clearest signal. If
this occurs, select another station
with a stronger signal.
荫 Multi -Path Cancellation Radio
signals being received from sever鄄
al directions can cause distortion
or fluttering. This can be caused
by a direct and a reflected signal
from the same station袁or by sig鄄
nals from two stations with close
frequencies. If this occurs, select
another station until the condition
has passed.

32

INSTRUMENTS & CONTROLS

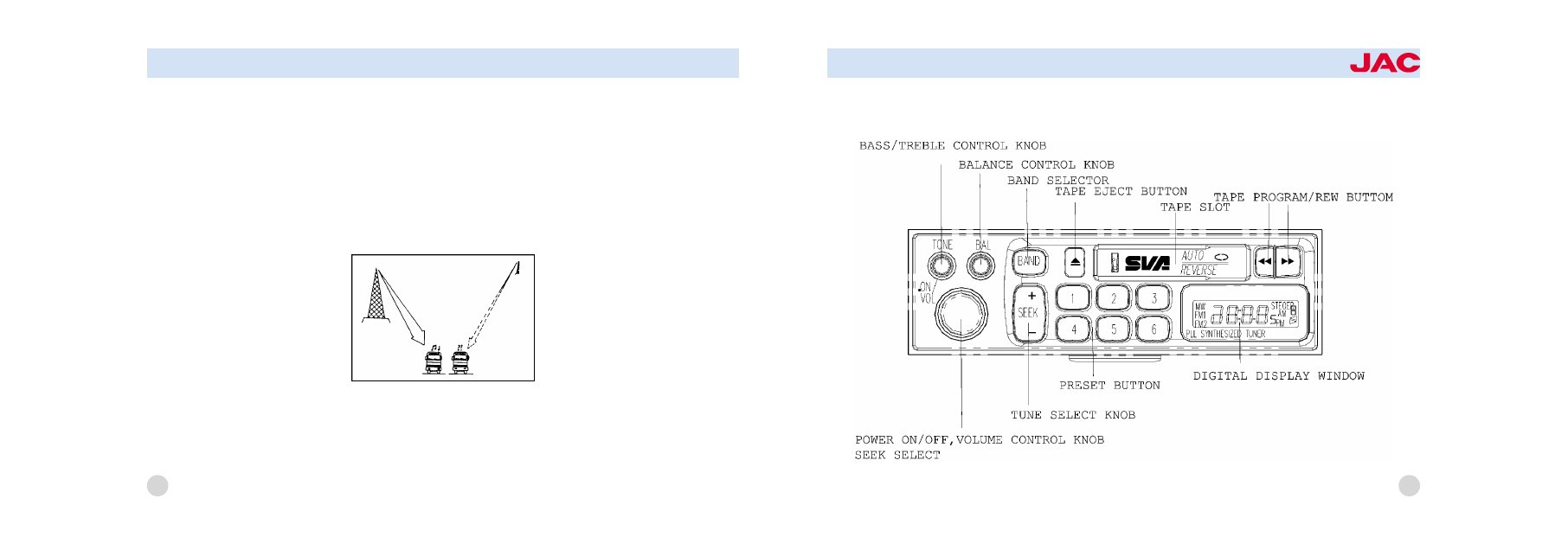

STEREO RADIO AND CASSETTE TAPE PLAYER OPERATION

33
