Combination switch is under the
control of the multifunction handle,
which lies in the lower left and inferi鄄
or place of the steering wheel. It can
control small light尧headlight尧head鄄
light dimmer and left turning or right
turning by two different motion
modes. The symbols and functions of
the combination switch are as fol鄄
lows:
淤 野OFF冶 indicates that neither small
light nor headlight lights. (But at this
time the high beam light can light if
you put up the handle.)
于 is

the indication of small

light. Turn the control handle clock鄄
wise by 30毅 , the front尧rear small
lights and the instrument light can
light.

盂

the indication of headlight.

Keep on turning the left control han鄄
dle clockwise by 30毅, the front head鄄
light尧the rear small light and the in鄄
strument light can light.
榆

the indication of steering.

Forward and backward motion of the
control handle can operate the left
and the right turning lamps and the
turning light indicator on the instru鄄
ment panel. Push the control handle
forward in horizontal direction, the
right turning light lights and there is
indication of turning right on the in鄄
strument panel. On the other hand,
pull the control handle backwards,
the left turning light lights and there
is indication of turning left on the in鄄
strument panel. If the control handle

is in the middle position, there will be
no indication of turning.
虞 Dimmer of headlight: Lift the left
control handle upwards gently and
do the 耶uplift-release爷 motion, which
can control the dimmer function of
the headlight. Uplift the handle once,
high beam headlamp lights; release
the handle, it goes out. Repeating of
the above action can control the
working condition of the high beam
headlamp to achieve the purpose of
dimmer function when overtaking or
passing in night.

(玉). Use of instruments and
apparatuses in the cab

1. Integrated switch and instru鄄
ment cluster

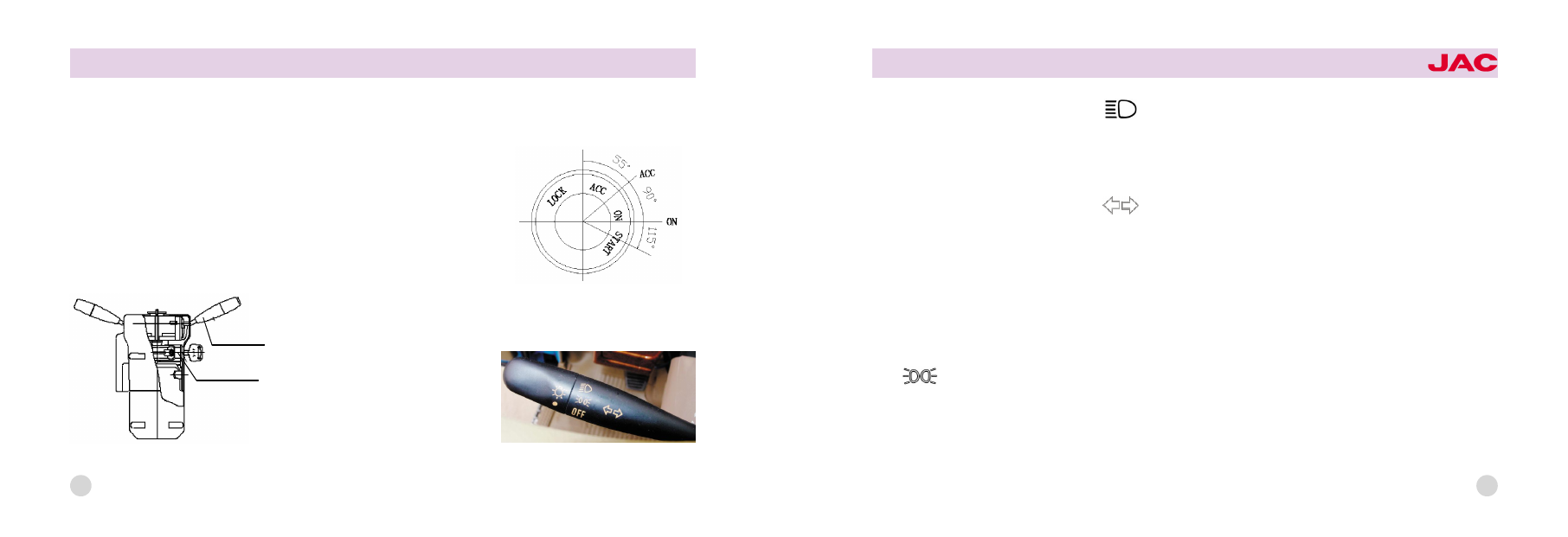

Integrated switch (figure below) that
is composed of steering shaft lock
seat尧ignition start lock and combina鄄
tion switch lies underneath the steer鄄
ing wheel.

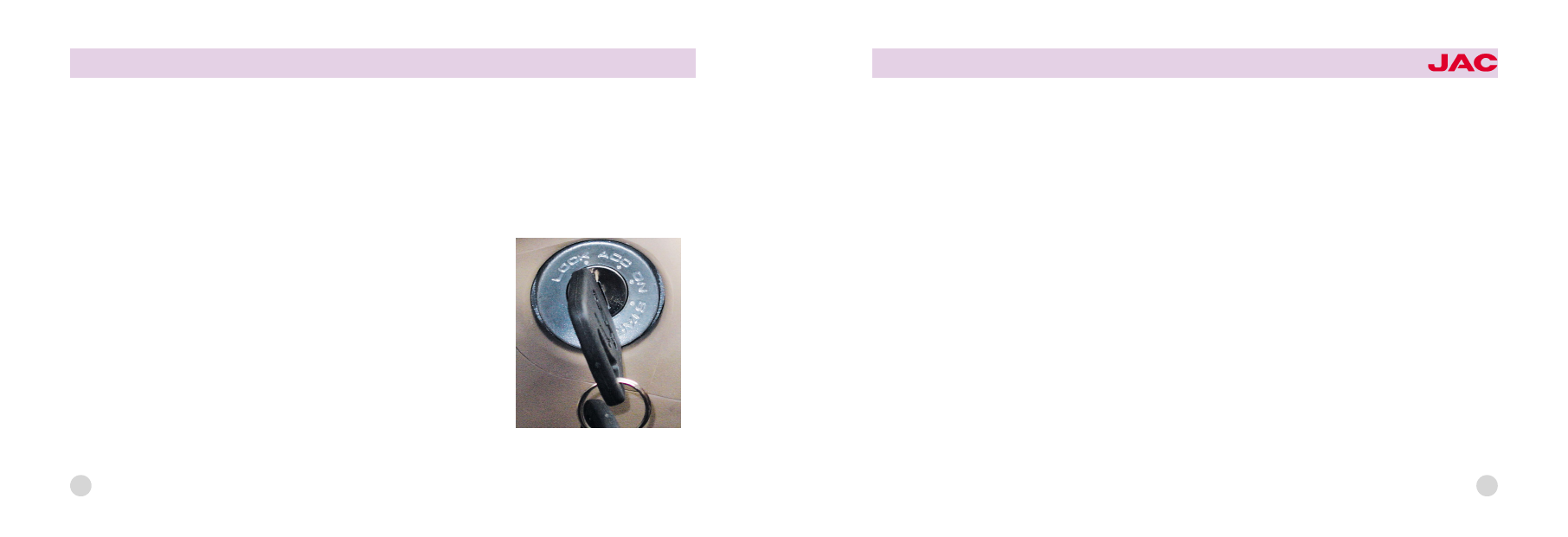

1) Ignition switch
Ignition switch is on the right side of
integrated switch. It has four func鄄
tions: LOCK尧ACC尧ON尧START. When
the key is in 耶LOCK爷 position, the
ignition switch will be connected to
the power source and lockup of the
steering gear is disengaged. Turn
the key to 耶ACC爷 position clockwise,
and circuit of accessories like radio
and tape player is connected. Turn
the key to 野ON爷 position, and the in鄄
strument circuit is connected. Keep
on turning the key to 耶START爷 posi鄄
tion, engine can be started. You
should unlash handle of the key im鄄
mediately after the engine starts. The
key can return to 野ON爷 position by
the return actio n of spring. The

schematic diagram of ignition switch
is as follows.

2) Combination switch (left control
handle)

left control handle

combination
switch

ignition switch

Schematic diagram of integrated switch

2

3

Schematic diagram of ignition switch

HFC1045

series trucks

turning lamps flash at the same time
and send out emergency signal for
alarm indication. Press the button a鄄
gain, reset signal of the switch is dis鄄
connected.
盂

(the right and below figure)

is indication of the fog lamp. Press
this button, the fog lamp lights. Press
again, the switch resets.
榆 Ceiling light signal indicates that
door of the vehicle is shut closely or
not. When there is one door open or
not shut closely, the ceiling lamp
lights to remind the driver.

5) Instrument cluster
5.1) Air brake

danger alarm and fog lamp switch

other electric appliance switch

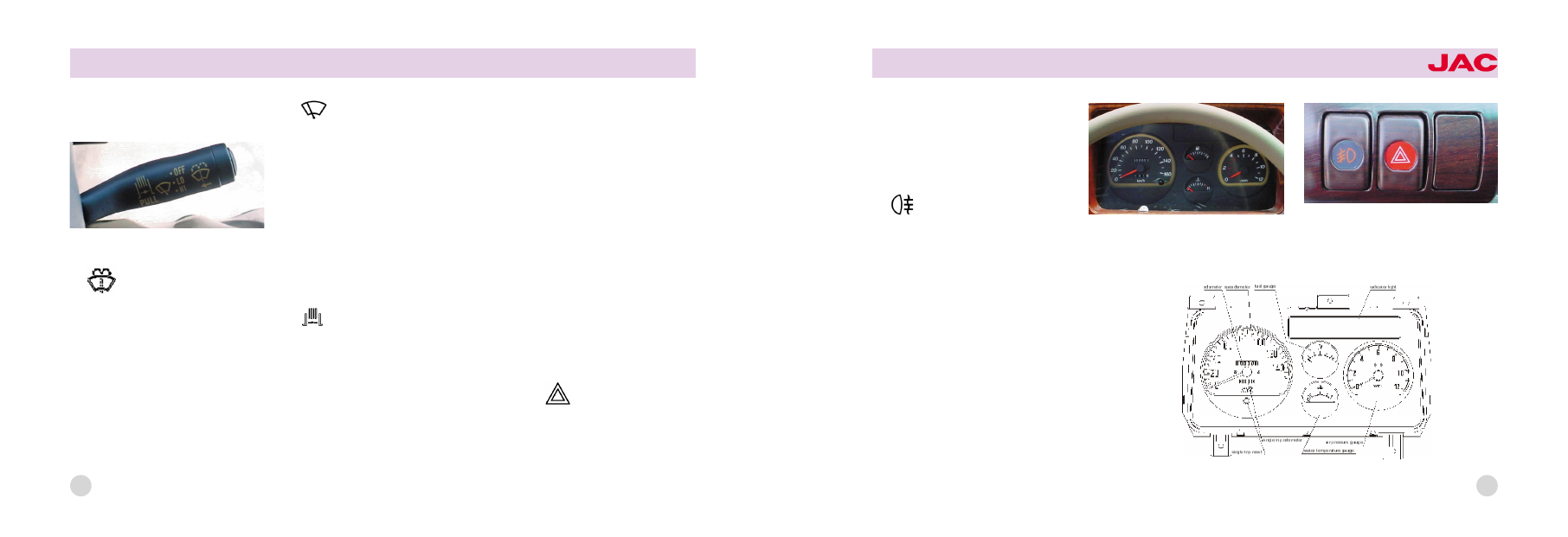

3) Combination switch (right control
handle)

淤

indication of syringe. When

the washer control button on top of
the control handle is pressed,
cleaning mixture (antifreeze should
be used in winter) in the window
washer which lies in the right door鄄
frame and underneath instrument
panel can be spouted to the wind鄄
shield glass through the spout under
the window.

于

indication of wiper. Turning

the control handle clockwise in hori鄄
zontal direction can control the wiper.
Turn the control handle clockwise by
12毅 to the 耶LO爷 position, the wiper
works at a low speed. Keep on turn鄄
ing clockwise by another 12毅 , the
wiper can work at a high speed.
When the control handle is on the o鄄
riginal position, the wiper will be dis鄄
connected or return automatically.
盂

indication of exhaust throttle

assistant braking. Lift the right con鄄
trol handle upwards and do the 耶up鄄
lift-release爷 motion. Uplift the han鄄
dle, the switch can be connected
and the indicator lamp on the instru鄄
ment panel lights which shows that
exhaust throttle assistant braking

works. If the accelerator pedal or the
clutch pedal is depressed, the ex鄄
haust assistant braking will be can鄄
celled automatically and the indicator
lamp on the instrument panel goes
out.
4) Other electric appliance switches
(referring to the diagram left below)
Other electric appliance switches
mainly include horn button, danger
warning switch, fog lamp switch and
gating ceiling light switch.
淤 Horn button is in center of the
steering wheel, when the button is
pressed, it can hoot.
于 The

symbol (the right and

below figure) is indication of danger
warning switch. If the button is
pressed, the front尧 rear尧 left尧 right

4

5

right control handle

HFC1045

series trucks

7

6

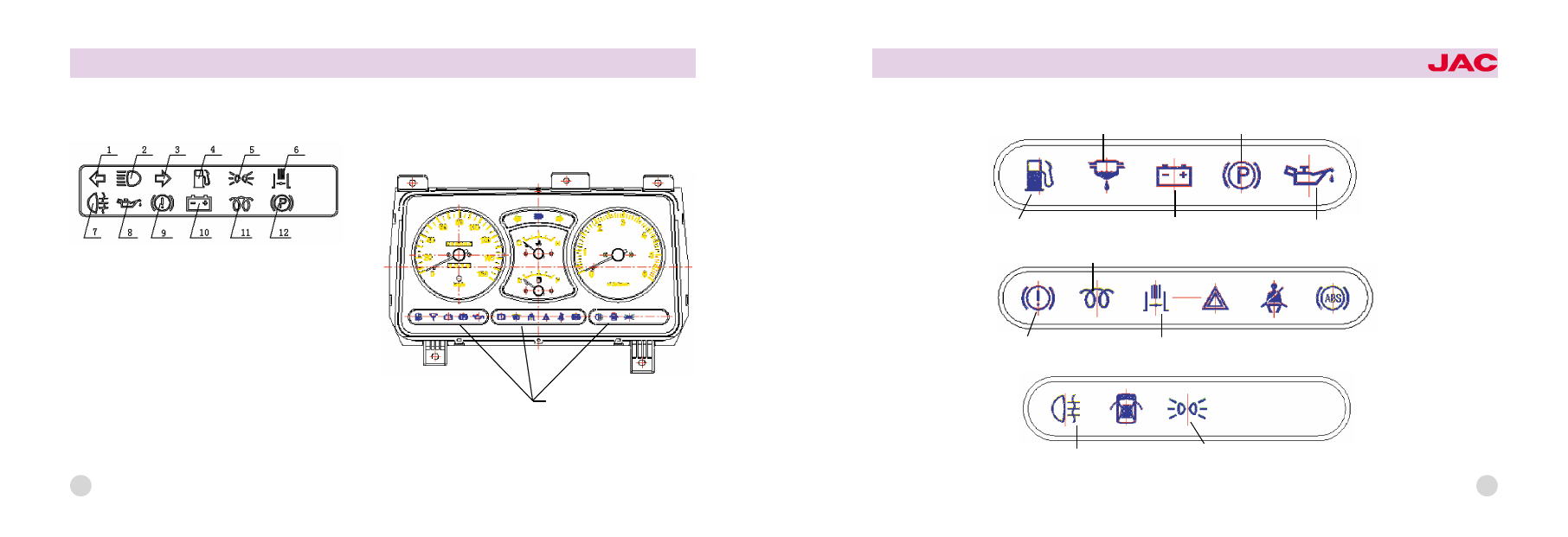

Indicator lamp

1尧 Turn left曰

2尧high beam曰

3尧turn right曰

4尧fuel alarm

5尧side lamp曰

6尧exhaust assistant brake曰

7尧fog lamp曰

8尧oil pressure alarm

9尧braking fault曰

10尧Charging曰

11尧pre-heating曰

12尧parking brake

5.2) Hydraulic brake

Steering

high beam

Indicator lamp

Instrument cluster of hydraulic brake

Indicator lamp院

Deposit water indicator

parking brake indicator

Fuel level indicator

charging indicator

oil pressure alarm indicator

Engine pre-heating indicator

Parking fault indicator

exhaust assistant brake indicator

Fog lamp indicator

side lamp indicator

HFC1045

series trucks

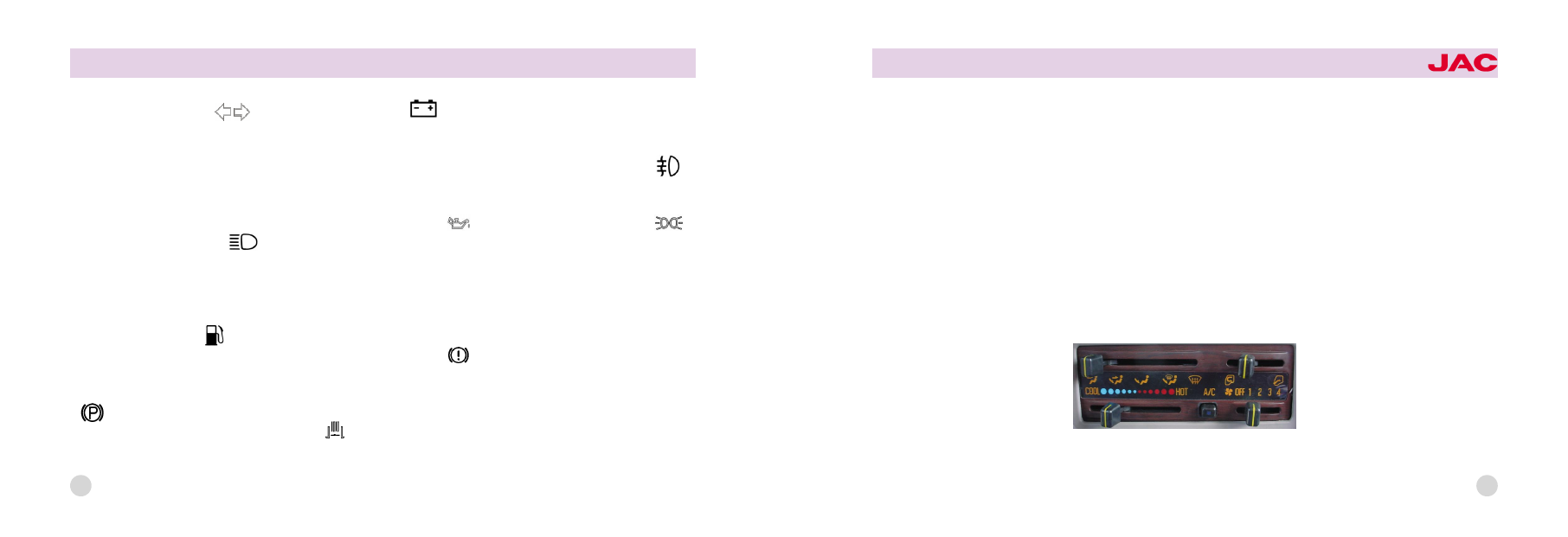

淤 Turn indicator lamp (

)

when the turning control handle is in
the left (right) turning position, left
(right) turning indicator lamp flashes.
If the warning switch is pressed, the
left and right turning indicator lamps
flash at the same time.
于 High beam indicator lamp (

)

indicates whether the headlamp is in
the status of high beam or not. When
the headlamp is in high beam status,
the indicator lamp lights.
盂 Fuel warning lamp (

): fuel

level alarm, when the fuel is in short鄄
age, fuel alarm lamp lights.
榆 Parking brake indicator lamp
渊

冤 院 Wh en pull up the parking

brake handle, the indicator lamp
lights.

虞Generator indicator(

)院Indi鄄

cates working condition of the gen鄄
erator. When the accumulator is dis鄄
charging, the indicator lamp lights;
while the accumulator is charging,
the indicator lamp goes out.
愚Oil pressure indicator lamp (

)院

Indicates engine oil pressure. When
engine oil pressure is lower than
7.84 伊104Pa, the indicator lamp
lights袁When engine oil pressure is
higher than this value, the indicator
lamp goes out.
舆 Braking fault indicator lamp渊

冤院

When braking fluid is not enough, the
indicator lamp lights.
余 Exhaust assistant brake indicator
lamp 渊

冤院When exhaust assistant

braking operates, the indicator lamp

lights. When exhaust assistant brake
is disconnected, the indicator lamp
goes out.
俞 Fog lamp indicator lamp渊

冤院

When braking fluid is not enough, the
indicator lamp lights.
逾 Small light indicator lamp渊

冤院

When they work 袁the indicator lamp
lights.
6) Start of choking device
This is a device that controls switch
of fuel cutoff mechanism; it is con鄄
trolled by ignition lock and driven by
electromotor as well as installed near
the engine. When the ignition lock is
turned to 野ON冶 position, choking de鄄
vice starts to work, fuel cutoff device
is connected and the engine is able
to start. If you want to stop the en鄄

gine, turn the ignition key to 野ACC冶
or 野LOCK冶 to shut the fuel cutoff
mechanism, then the oil way is cut
off and the engine quenches.
7) Brake pedal
When the brake pedal is depressed,
four front and rear wheels are
stopped at the same time to stop the
vehicle or decelerate, and the brake
light switch of the brake pedal is
connected and brake light at back of
the vehicle lights.
8) Clutch pedal
When shift during start or running,
you should depress the clutch pedal
to separate the clutch at first, which
will turn the shift control lever into
needed position and prevent gear
wheels from serious bumping.

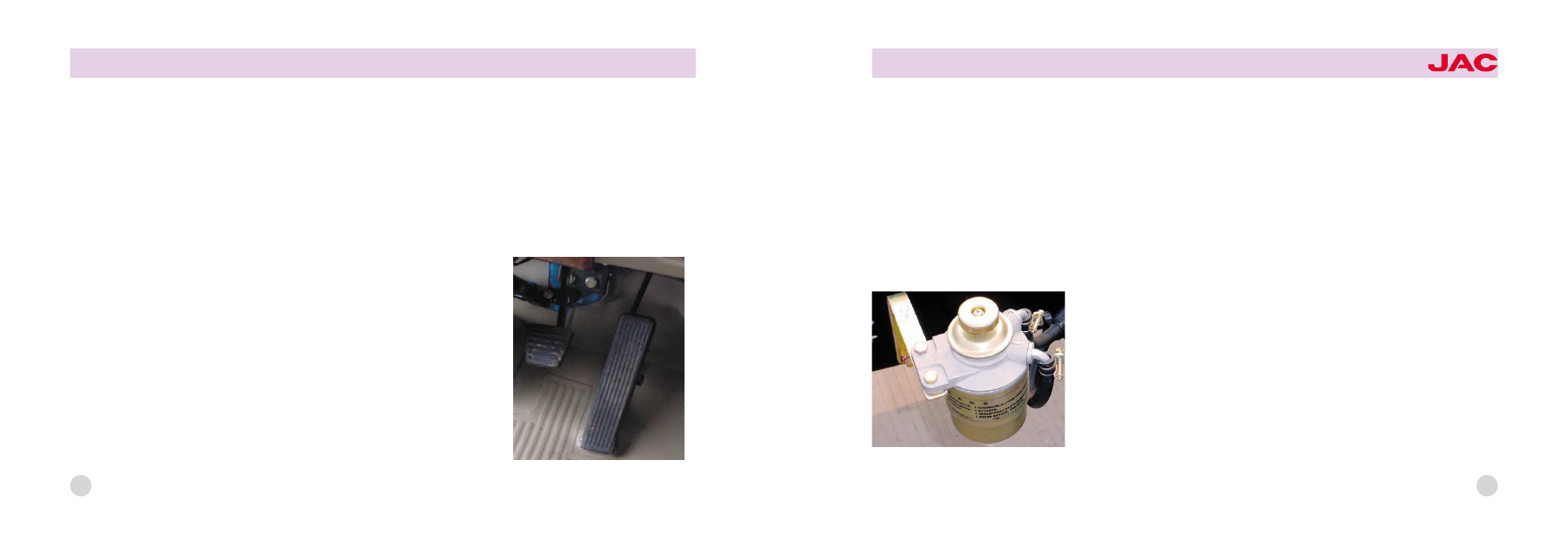

9) Accelerator pedal
Accelerator pedal controls oil supply
of high-pressure oil pump of engine,
more heavily you depress the pedal,
more oil is supplied, which leads to
accelerating.
10) Parking brake control lever
Tensing the parking brake control
lever backwards will stop the vehicle
and prevent the vehicle from sliding;
at this time, parking brake indicator
lamp on the instrument panel lights.

11) Air- conditioner渊optional冤
11.1) Brief description
The automobile air -conditioner that
has both cool wind and warm wind is
integrated with the automobile in鄄
strument panel. It has multiple func鄄
tions such as supplying cool wind
and warm wind, defrosting, supply鄄
ing cool and warm wind at the same
time. There are four high and low
steps of the wind supply system.
Users can choose the wind volume
according to necessity as well as
choose the direction of wind blowing.
Air-conditioner of this vehicle is de鄄
signed properly and has a compact
structure and excellent performance
as well as operates easily, installs
and maintains conveniently.

8

9

HFC1045

series trucks

10

11

11.2) Operation
2.1 Start the engine.
2.2 Press wind volume switch 榆 to
start the wind machine. This switch
has four shelves and five positions
from left to right, which make the
wind machine to run more and more
faster to increase the wind volume.
2.3 Turn on the air -conditioner
switch 虞袁and the compressor starts
to work, the air -conditioner system
begins to blow cold wind.
2.4 If you want to use cool wind,
please put the temperature -adjust鄄
ing handle in 野COOL冶 position; while
warm wind in 野HOT冶 position. You
can adjust the wind -choosing han鄄
dle 于 to make cool (warm) wind to
blow in different directions. If you

want to use warm wind separately,
turn off air-conditioner switch 虞.

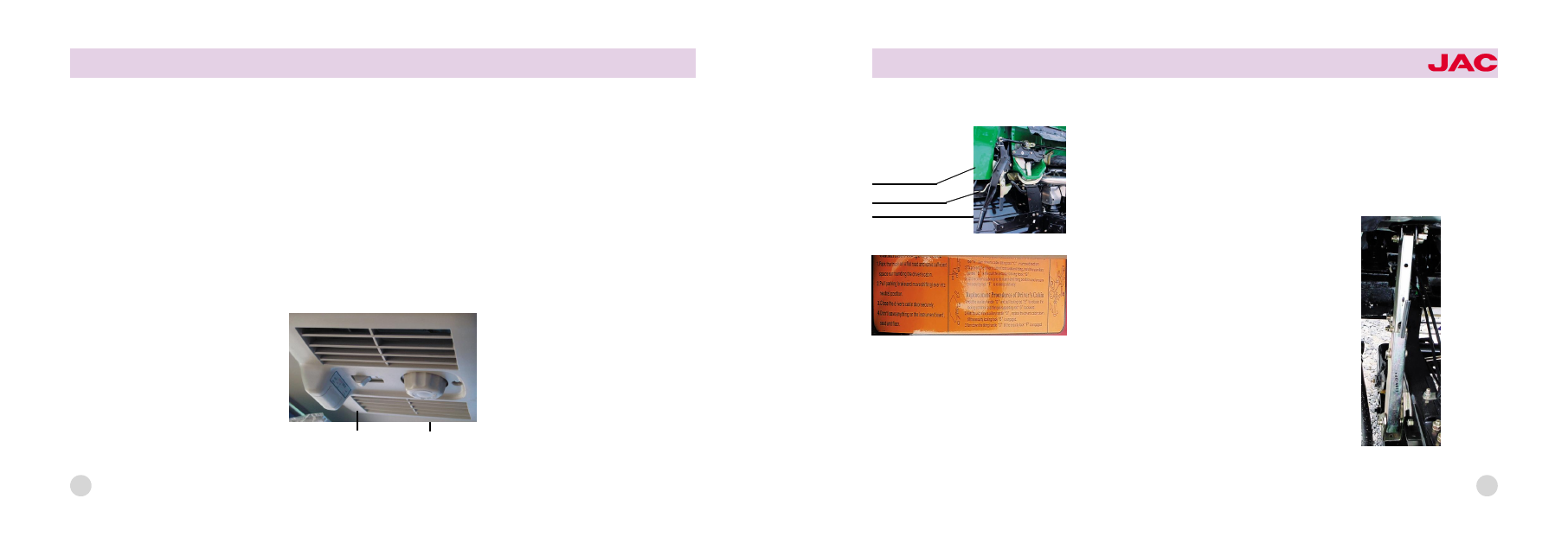

2.5 Pull handle 淤 to exchange fresh
air, which will let the fresh air outside
come into the cab.
11.3) Items to notice
3.1 Temperature -adjusting handle
should not be put at the position for
lowest temperature while wind vol鄄
ume switch is at the position for
small volume in case that evaporator
frosts.
3.2 Do not park the vehicle under
point-blank sun.
3.3 Close door and window of the
cab when using air-conditioner.
3.4 Condenser should be cleaned
regularly, compressed air or cold
water can be used in washing while

hot water or steam is forbidden.
3.5 When air-conditioner is not used
in winter, air compressor should be
run once a week for about five min鄄
utes in order to keep the air -condi鄄
tioner in normal working condition.
3.6 When air heater is used, temper鄄
ature of engine cooling water should
reach to more than 70 益. Antifreeze
must be used when the vehicle is
parked under the temperature of 0益
in case that elements of the radiator
and air heater are frozen to crack.
3.7 If you do not know the theories
and there are no reliable safety
methods, do not open pipe of the
air-conditioner system in case of ac鄄
cident.

12) Radio and tape recorder

1. Power source switch knob
2. Balance control knob
3.sound control knob
4. Tape exit knob; 5. Tape store
6.backward曰 7. Recede

8. Preset knob (1-6)
9. Automatic scanning and storing
10.automatic scanning knob
11. Automatic band searching knob
12. Clock adjusting knob

13. Knob for AM/FM conversing
14. Manual FM band searching
15. Display

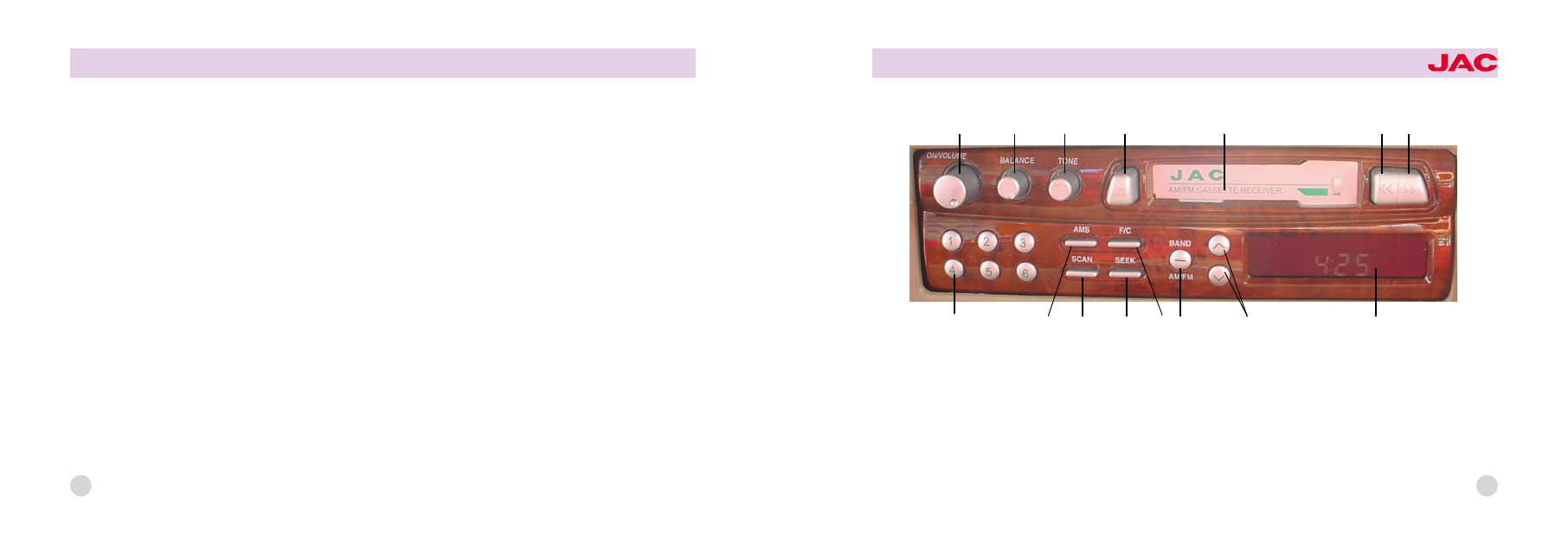

TB-9206 Electronic tuning automobile radio and tape recorder

1

2

4

3

6

7

8

5

9

10

11

12 13

14

15

HFC1045

series trucks

12

13

12.1) Brief description
Radio and tape recorder equipped to
truck of this series is TB-9206 Elec鄄
tronic tuning automobile radio and
tape recorder (referring to diagram
shown above). This type of radio and
recorder has a wide band, loud and
beautiful sound as well as accurate
receiving frequency.
12.2) Operation and performance
1) Power source switch/volume control
Turn power source switch knob
clockwise, when there is a voice 野Ka鄄
ta冶, it indicates that the switch is
turned on. At this time, there is data
on the display, then turn this knob to
proper position.
2) Balance control Adjust balance
control knob. Turn it left and volume

of right sound track decreases, while
turn it right, volume of left sound
track decreases. Turn the knob to
gain the best sound effect.
3) Volume control Adjust volume
control knob. Turn it clockwise and
alt increases, while anticlockwise de鄄
creases.
4) Tape exit Press tape exit knob and
the tape comes out of the tape store
automatically.
5) Tape playing Turn on the power
switch; push the tape to the tape
store with the tape opening to the
right, then the recorder works.
6) Forward/Backward/Turn over Pre-
ss Forward knob, the tape goes for鄄
ward, then press Backward knob
gently, the recorder plays; Press

backward knob, the tape goes back鄄
ward, then press Forward knob gen鄄
tly, the recorder plays; Press Forward
and Backward knobs at the same
time, the tape turns over and there is
a turn over indication on the display;
when one side of the tape finishes
playing, the tape turns over to the
other side automatically.
7) Band storing After choosing one
band manually or automatically,
press the preset knob for more than
2 seconds, and the recorder comes
out temporarily silent, at the same
time, number of relating preset knob
shows on the display, which indi鄄
cates that the band has been stored
in the preset knob. Pres the preset
knob gently and the band stored in

this knob will be taken out.
8) FM/AM conversing Press FM/AM
conversing knob to choose the suit鄄
able band, and there will be indica鄄
tion of AM or FM on the left side of
the display.
9) F/Control This knob usually indi鄄
cates time, when pressed, it shows
frequency, and 5 minutes later, it re鄄
turns to time display.
10) Manual FM Keep pressing this
knob, frequency of the radio will
changes from low to high or high to
low automatically, when finds the
needed band, release this knob,
band searching finishes.
11) Automatic band searching Press
the automatic band searching knob
gently and the recorder searches

bands from low frequency to high
frequency automatically; when it
finds a band, the recorder will lock
up the band automatically and the
display indicates the band frequency
received.
12) Automatically scanning Press the
automatically scanning knob gently;
the radio searches bands from low
frequency to high frequency auto鄄
matically, when finds a band, band
frequency will be shown on the dis鄄
play and flashes for 5 minutes, at this
time, gently pressing the knob will
lock the band up, otherwise, band
searching will go on.
13) Automatically memorizer scan鄄
ning/Automatic scanning and storing
Press this knob gently, the memoriz鄄

er will scan bands stored in the pre鄄
set device automatically; keep press鄄
ing this knob for more than 2 sec鄄
onds, the memorizer will scan the
whole bands from low frequency to
high frequency automatically and
store the bands with strong signals
to the preset device.
14) Clock adjusting Keep pressing F/
C knob and keep pressing manually
upward to adjust minute; while down鄄
ward to adjust hour.
15) Display Indicates time or fre鄄
quency

HFC1045

series trucks

3. Cab tilt locking mechanism

1) Brief description of the structure
The cab has tilt function and is made
up of tilt mechanism and locking
mechanism. Tilt mechanism is com鄄
posed of torsion bar, supporting axle

duct, left and right front brackets and
cab rear supporting rod etc. cab tilt
is achieved by torsion force. Locking
mechanism is composed of right &
left locking units, tilt locking unit,
short pull rod, long pull rod, lock
hook and safety lock hook of the rear
cab bracket etc. Function of locking
mechanism is to lock the cab reliably
so that the cab will not tilt automati鄄
cally in any situation. (Structure dia鄄
gram is as follows)
Please read the cab tilt notes on the
left door of the cab and on the upper
flange of the wheel carefully before
tilting the cab. The notes are shown
in above figure

Use and maintenance
In order to ensure reliable cab tilting
and safe vehicle running, please pay
attention to the following items.
渊1冤Method of cab tilting and relative
items to notice:

support rod assembly

notice

1.chuck rod
2.Tilt rod
3.safe locking hook

Cab tilt locking mechanism

14

15

II. Use of cab components

1. Structure description

The cab adopts full metal and flat -
headed enclosed structure. Window
glass adopts panoramic camber
windshield. In order to improve com鄄
fort, side panel with larger upside
width and raised -roof cab have
been adopted. Therefore the interior
space of the cab is more commodi鄄
ous and comfortable. Effective mea鄄
sures have been taken in noise re鄄
ducing尧 heat insulation尧 sound insu鄄
lation and sealing. For instances, the
section of roof forehead is enclosed
and reinforced rib is equipped to the
roof. There are three pieces of as鄄
bestos heat insulating mattress on

the upside of the engine. Sealing of
the door adopts double skin con鄄
struction. In the aspect of safety,
softening has been done to the main
parts, which appears knocking easily
with passengers

2. Cab ceiling ventilation device
渊Right diagram冤

There are two ways for cab ventila鄄
tion: outside air indraught and inside
ventilation

1) Outside air indraught
淤 Turn the knob at the cab -ceiling
intake clockwise until the ventilation
grilles are surely closed completely.
于 Turn the switch to 野IN冶 to let the
air come in, then turn the knob to
野OPEN冶 to open the direction.
2) Inside ventilation
淤 Turn the knob clockwise until the
ventilation grilles are surely closed
completely.
于 Turn the switch to 野OUT冶 to ex鄄
haust air.

1

2

1.Ventilation switch曰 2.Ventilation knob

HFC1045

series trucks

16

17

淤 Stop the vehicle on horizontal
road; Make sure that there is enough
space around the cab before tilting.
Or else, the cab may be damaged
while tilting.
于 Pull up the parking brake; push
the shifting lever into the neutral posi鄄
tion to avoid self-sliding of the vehi鄄
cle.
盂 The cab door must be fastened
up. You should take all articles on
the instrument panel尧 seats and floor
away in case that they damage the
door and the front windshield.
榆 Disengage the locking function of
the cab locking mechanism before
tilting the cab.
虞 After the locking function disen鄄
gaged, hold the tilting rod with hands

and pull up the safety lock hook at
the same time in case of sudden up鄄
lift of the cab.
愚 Raise the cab slowly until it is tilt鄄
ed to the utmost position, and then
lock it reliably with lock arm on the
rear bracket. As shown in the right
figure.
舆 When lowering the cab down, first
hold the tilting rod and disengage
the locking function of lock arm on
the rear bracket, and then lower the
cab down slowly. After the safety
lock locked, lock up the locking
mechanism.
渊2冤Inspection and maintenance
淤 Check the rubber pad assemblies
which are used to strengthen the
front尧rear supports periodically, if

there is any damage, replace the
damaged parts instantly.
于 Check the locking situation of the
locking mechanism periodically, if
locking mechanism is found invalid, it
should be repaired or replaced im鄄
mediately.
盂 If you feel arduous when the cab
is tilted up or feel heavy when the
cab drops down, which indicates
that the torsion bar is invalid, replace
the torsion bar.
榆 If it needs to remove the cab in
chassis repairing, disengage the
force of the torsion bar first and re鄄
move the cab following the steps be鄄
low.
a. Disengage the locking state, and
tilt up the cab to the utmost position.

b. Remove the shaft pin connecting
the rear support bar and the cab
soleplate framework.
c. Push the cab forwards by some
angle until the bolts on the torsion
bar arm can be loosened.
d. After the bolt removed, the torsion
bar does not work and the cab can
be removed (The torsion bar need
not be pulled out).
Note: The above -mentioned work
must be done by three persons at
least because two or three persons
cannot push the cab forwards after
the force of the torsion bar is disen鄄
gaged.
虞 Before reverting the cab to the o鄄
riginal position, return the force of the
torsion bar first. The following steps

should be followed:
a. Put the tooth part of the spline
which is cut at the bottom on one
end of the torsion bar in alignment
with 耶1爷 position on the support axle
tube and the spline tube, and then
insert the torsion bar into the support
axle tube (the locking rod has been
pulled out).
b. After mounting the cab with sup鄄
port axle tube and the left尧 right
brackets to the framework together,
put the 耶1爷 of hub splines on the
torsion bar in alignment with the
spline tooth which is cut at the bot鄄
tom on the other end of the torsion
bar, cover the hub splines on the
torsion bar and insert the spline axle
tube into the right bracket in the cab.

c. Tilt the cab forwards until the bolt
hole on the torsion bar arm aiming at
the screwed hole on the right bracket
in the cab, screw the bolt and tighten
it.
d. Put the cab down slowly, and
check whether the cab is in the state
of suspending in horizontal direction
after dropping down. If normal, lock
the cab up.
愚 If the torsion bar is found invalid,
replace it according to step 榆 and
step 虞.

HFC1045

series trucks

4. Door

1) T he cab door that has three -step
opening is very convenient for passen鄄
gers to get on or off. The opening an鄄
gle of the door can be 30毅尧 57毅 and
90毅. The former two angles are par鄄
tially open and the last angle is full
open. In all the three positions, the
door can keep in stable condition.

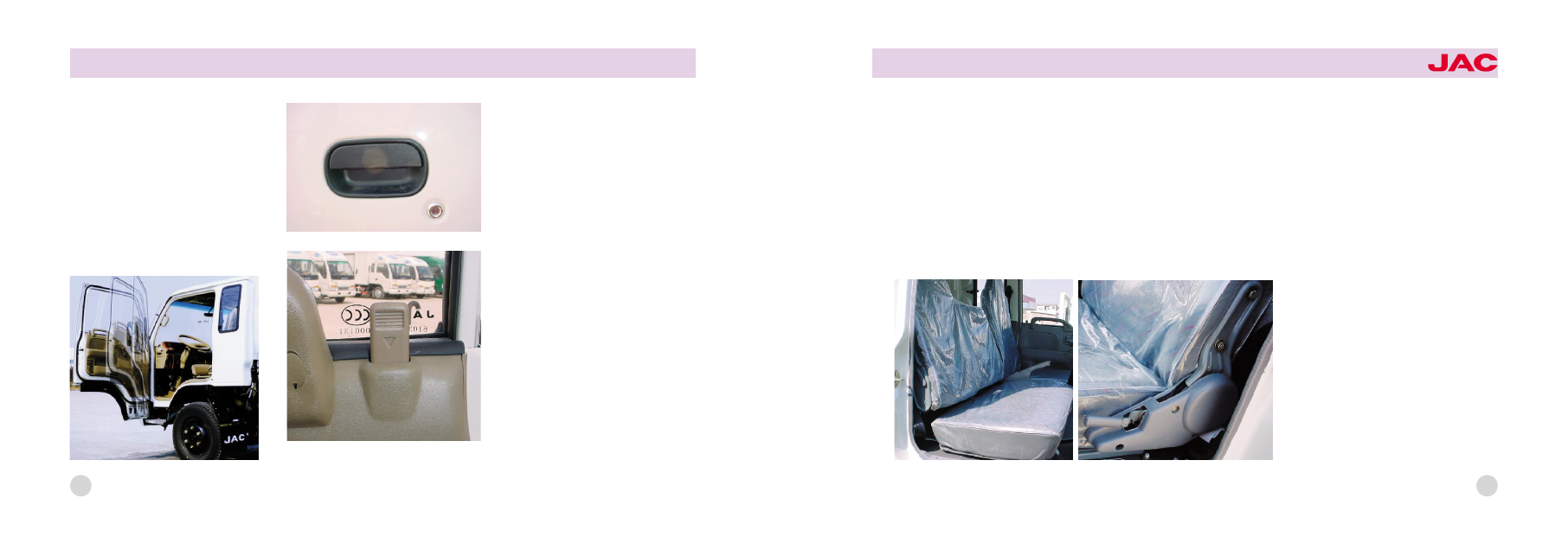

2) Outside door handle
Pull out the outside door handle, and
then the door can be opened. Insert
the starting switch key into the door
lock and turn, and then the door can
be locked.
3) The door can be locked outside
without key. First press down the
lock button (figure above) at the in鄄
ner side of the door into the fixed po鄄
sition, then pull the outside door
handle outwards and at the same
time close the door.
4) Pull out the inside door handle, and
the door can be opened. After closing
the door, the door can be locked if
the lock button is pressed down.

outside door handle

lock button

5. Cab seat

Cab seat can be classified as driver
seat尧 assistant driver seat and rear
row seat. Driver back seat adopts
upright seat. Angle of the backrest
and the fore-and-aft position of the
seat can be adjusted. The maximum
adjustable angle of the backrest is
56毅 . The maximum adjustable dis鄄

tance of the seat is 1800mm mm.
The seat adjusting system is shown
in the right figure.
When vehicle is in the progress of
maintenance, please clean the slide
track assembly of the driver seat, re鄄
coat the lithium base grease, and
tighten all connecting again. If the
cab slide track seat is found shake

or block because of distortion, com鄄
ponents of it should be repaired or
replaced.
Safety belts of high quality have
been equipped to trucks of this se鄄
ries. Please fasten your safety belt
up in driving or riding.

( 芋 ). Start and running of
the vehicle

1. Start of the vehicle

1) Inspection before start
淤 Check quantity of water stored in
the radiator and lubricants in engine;
gearbox, rear axle and steering
mechanism. Check quantity of elec鄄
trolyte in the accumulator. Check
whether oil level in the oil tank con鄄
forms to the specification. Check

18

19

HFC1045

series trucks

pipe joints for leak.
于 Check braking system: Depress
the brake pedal and pull the parking
brake control lever to check whether
the braking system works well
盂 Transmission system: Check the
transmission system for its reliability.
榆 Check the steering mechanism:
Free turn angle of steering wheel,
whether the windage is normal and
whether the bolts are loose.
虞 Check electric system: Check
whether electric apparatus and light鄄
ing instrument work normally.
愚Check whether transmission gears
are right, operation parts work nor鄄
mally, gear indication is right and
shifting is easy.
舆Check whether the tire pressure is

according to specification.
余Check whether elasticity of the fan
belt is normal
俞 Check whether all tools and ac鄄
cessories with the vehicle are pre鄄
pared.
逾 Check whether the windshield
glass is clean and transparent
2) Start of engine
After doing preparation for engine
start, put the shifting lever in neutral
position, turn on the ignition switch,
check whether horn and instruments
on instrument panel work normally,
turn lights and brake lights are com鄄
plete, position and angle of the re鄄
view mirror are proper.
淤 Routine start

Turn the key to 野START冶 (as

shown at right) and the engine can
start. After engine starting, release
accelerator pedal immediately and
keep the engine running at a low
speed. It is forbidden to depress the
accelerator pedal violently.
于 Start in winter

starting switch

21

When the temperature is very low,
the engine can be started with fol鄄
lowing measures:
a. Use hot water as cooling water.
When fill hot water, turn on the wa鄄
ter-draining switch. Turn off the
draining switch after hot water flow鄄
ing out and the engine is warmed
up.
b. Heat up the oil to about 80益 耀
90益, and then add it to oil pan cas鄄
ing.
After starting the engine, Check
working condition of engine and in鄄
strument at different rotate speeds,
especially oil pressure. Check the ve鄄
hicle for water leak, oil leak and air
leak; Check whether the oil level is
normal, whether there are abnormal

noises in engine; whether color of
exhausted air is normal.
盂 After starting the engine, do not
depress the accelerator pedal vio鄄
lently; release the pedal to keep the
engine idling for some time. After the
temperature of the engine rises and
the engine runs stably, uplift the
clutch pedal slowly. (You should
keep the engine idling for some time
until it reaches normal working tem鄄
perature before driving)
榆 You should start the vehicle after
temperature of the engine rising to
above 60益 when running and instru鄄
ment reading of every part of the en鄄
gine are normal. Never start the ve鄄
hicle in low temperature in case of
increasing abrading of engine

3) Start and shifting of vehicle
After the engine running normally,
depress the clutch pedal; shift into
low gear; release the parking brake;
press the horn once. Making sure
that it爷s possible to drive safely, re鄄
lease the clutch pedal slowly and de鄄
press the accelerator pedal to start
the vehicle gradually. After the vehi鄄
cle starting, your foot should get
away from the clutch pedal, and
never keep your foot on it in case of
clutch friction disc burning out.
Notes: 1st gear and 2nd gear should
not be used for a too long time in
case of wearing and oil consuming
increasing. Your foot should be kept
away from the clutch pedal in case
of primary wearing of clutch friction

HFC1045

series trucks

20

disc. If you release the clutch pedal
too quickly or depress the accelera鄄
tor pedal insufficiently, the engine
may be choked.
You should shift according to change
of road and landform in driving.
When find that engine power is
abundant and the rotating speed
rises, which indicates that the former
gear is not proper and should be
shifted to higher one, shift to a higher
gear instantly; at this time, if there is
no indication that engine power is in鄄
sufficient and the transmission parts
wobble, the shifting can be thought
to be proper. When find that engine
power is insufficient and the vehicle
speed decreases, shift to a higher
gear instantly; at this time, if the vehi鄄

cle runs normally, it indicates that the
shifting is proper.
At the premise of safety, moderate
speed gear can be used in swerv鄄
ing, passing bridge or meeting. Un鄄
der good running condition, High -
speed gear can be used, when vehi鄄
cle speed is high, fuel is saved and
economic.
When shifting, you should look for鄄
ward as well as have a look at the
shifting lever; hold the steering wheel
stably with your left hand and the
center of your palm should keep
close to top of the shifting lever;
push or pull the shifting lever to
proper position with the force of the
wrist of your right hand

2. Running, swerving, turning
around, backing up and braking
of vehicle

1) Running: When run on even road,
your vehicle should keep a certain
distance from the vehicle running in
front. Running speed should be de鄄
cided by vehicle model, task and
detail of road; it爷s economic to
choose a speed among 50要70km/h.
1

st

and 2

nd

gears can be used in ve鄄

hicle starting, upgrading with heavy
load, running on uneven road or en鄄
countering

obstacles;

but

they

should not be used for a too long
time in common running. When
grading with heavy load, the shifting
lever should be changed to low gear

in case of over load of the engine.
During driving, you should not
change into a high speed or a low
speed abruptly or shake the steering
wheel without reason; pay attention
whether there is any abnormal noise
in the vehicle; check instrument
readings and indicator light regularly.
If there are abnormal noises or ab鄄
normal situation, you should stop the
vehicle immediately to do necessary
adjusting or repairing.
You can not choke the engine in
downgrading; instead, you should
shift to low gear and do braking op鄄
eration at intervals to avoid the en鄄
gine to run at an over speed. If the
vehicle is equipped with exhaust as鄄
sist-braking

device,

decreasing

should be achieved with the exhaust
assist-braking device.
When running across a shallow river
or loblolly, engine air pipe, rear axle
and gearbox should be prevented
from water. Inspect rear axle and
gearbox for water coming into after
across water. If there is water, drain
it and add specified quantity of gear
oil. The vehicle should not run at a
high speed after across water, brake
pedal should be depressed at inter鄄
vals to make the braking ability re鄄
turn as soon as possible.
When drive on icy or snowy road,
you should drive at a steady speed
and never brake abruptly or turn the
steering wheel fiercely in case of ve鄄
hicle side sliding; the vehicle should

also be kept for a long distance from
the vehicle running in front. When
drive in heavy rain, you must take
special care in case that braking de鄄
vice is damped and braking ability is
weakened. Never brake abruptly or
turn the steering wheel fiercely in
case of vehicle side sliding.
2) Swerve There will be a centrifugal
force in swerve; the higher the run鄄
ning speed the greater the force,
which may lead to vehicle turning
over in transverse direction. When it爷
s 50要100m away from the swerve
position, you should ring the horn,
turn on turn lights etc. to make a turn
signal, decrease the running speed.
On freezing or muddy road or in
heavy foggy day or in day that blows

HFC1045

series trucks

23

22

heavy wind and sand, the running
speed should be decreased to be鄄
low 10km/h; the vehicle should be
swerved alongside right side of the
road slowly; turn the steering wheel
equably according to the road con鄄
dition; swerve track should be
smooth and the swerve should not
be too small or too great or too
fierce. Braking in turning should be
avoided, especially emergency brak鄄
ing.
When there occurs sideslip to front
wheel in turning, you should uplift the
accelerator pedal and turn the
steering wheel in opposite direction;
when there occurs sideslip to rear
wheel in turning, you should turn the
steering wheel along the sideslip di鄄

rection properly; after sideslip stop鄄
ping, adjust the running direction.
3) Turning around院When you want to
turn the vehicle around by 180, you
should choose a square, great inter鄄
section or even broad road that have
little traffic. Turn around along the
vehicle and starts to decelerate from
50 耀100m away from the position to
turn around, and then use a low gear
with sending out a turning around
signal.
When turning around along the vehi鄄
cle as well as backwards, send out a
turning around signal first, decelerate
and moves alongside right side of
the road. When approaches the pre鄄
set spot for turning around, watch
the road condition, turn the steering

wheel to left extreme position to
make the vehicle run to left side of
the road slowly. When approaches
road side, turn the steering wheel
right rapidly and stop the vehicle im鄄
mediately, if this cannot be achieved
once, repeat above operation.
4) Backing up院Shifting into backing
up gear or shifting into forward gear
from backing up gear should be
done after stopping the vehicle
completely. When using backup
gear, backing up light lights. Backing
up speed should be limited to 5km/h.
If the driver cannot see the situation
behind the vehicle because of load or
other reasons, there must be some鄄
one to lead outside the vehicle and
never back up the vehicle blindly.

5) Stop of vehicle and engine院 When
the vehicle is going to stop, it should
decelerate or slide without shelve
and indicate this with swerving light.
Tense the parking brake control lever
after the vehicle stops. If the vehicle
needs to stop on road, it should stop
close to the roadside and never on
the running roadway. If there is a
special situation that the vehicle
needs to stop on the center of the
road, warning boards should be laid
on the places 200 meters away from
both front and back of the vehicle.
You should avoid stopping the vehi鄄
cle on ramp as possible as you can.
If you have to, pull the parking brake
control lever to the death and drive
the vehicle at low gear as well as

stop the vehicle wheel with a triangle
cushion block or stone in case of ve鄄
hicle slide. Notes: the parking brake
should works reliably when the vehi鄄
cle stops on ramp as well as the e鄄
mergency alarm indicator lamp lights.
After the vehicle stops, especially af鄄
ter the engine runs under a heavy
load, the engine cannot be stopped
at once but should keep running at a
low speed for a few minutes and be
stopped as temperature of the cool鄄
ing water falls under 70益.
When stop the vehicle on midway,
you should take anti -freezing meth鄄
ods to keep the engine warm in win鄄
ter and prevent the oil tank from be鄄
ing insolated under burning sun in
summer.

HFC1045

series trucks

25

24

域.Engine

(玉). Inlet and exhaust systems

(域). Cooling system

(芋). Accelerating transmission system

(郁). Fuel supply system

notice院The details of the engine structure尧 assembling尧 adjustment尧 using and maintenance can be

consulted in the operating specification of relevant engines.

27

28

29

( 玉 ). Air intake尧 exhaust
systems

1. Brief description of structure

Intake system includes air intake
tube assembly尧 air cleaner assem鄄
bly尧 engine air intake tube and air
intake manifold; Some also includes
transitron. Air exhaust system in鄄
cludes exhaust pipe尧 muffler and ex鄄
haust tailpipe etc.

2. Air cleaner

Inlet pipe and air cleaner assembly
that are installed on back of the cab
and move with the cab tilting are
connected flexibly
The function of air filter is to filter out
the dust and the sand coming into
the engine.
Air filter is cyclone dust gathering air

cleaner with paper filter element. Af鄄
ter external air comes into the air fil鄄
ter through the air inlet pipe, larger
dust particle can be separated from
the air by the function of cyclone
vane, then can be thrown into the
dust gathering plate, the separated
air keep on moving and comes into
the cylinder by the filtering function
of the paper element.
For every 1000km running, check
and maintain the air filter. When run鄄
ning in the condition of excessive
dust, the running mileage interval for
inspection and maintenance should
be shortened suitably.
Cleaning of the air cleaner:
1) Remove the dish-shaped nut from
the end cover. Take away the end

cover, remove the inner nut and take
off the filter element assembly.
2) Clean the cover cap and the inner
part of the housing with dry and
clean cloth. When cleaning, do not
let the moisture come into the air fil鄄
ter.
盂 Check and clean dust exhauster
regularly to ensure that it is complete
and effective.
榆 Clean filter element of the air
cleaner: Clear dry contamination or
dirt with a compressed -air gun (air
pressure should be lower than
690kPa). The air must blow from in鄄
side of the filter element to the out鄄
side, or you can pat face of the pan鄄
el. Never clean contamination and
dirt by beating or striking. If the filter

element is found to be jammed due
to too long time of using, which re鄄
sults in damage or oil pollution to
surface of the filter element, the filter
element must be replaced.
Using and maintenance院
1) The service life of the engine has
great relationship with the workman鄄
ship of the air filter. It爷s absolutely
forbidden that the engine works
without air filter or on the condition
that the air filter is disabled. Taking
the intake opening of air filter as the
original intake opening is forbidden.
2) For every 1000km running, check
the inlet and exhaust manifold ac鄄
cording to the following steps:
a. Check nuts for looseness, when
tightening the nuts on the inlet and

the exhaust manifolds, the torsion
force should be equable, or else
there will be air leak.
b. Check the inlet and the exhaust
manifolds for crack and hole, check
the gasket for damage and erosion,
if found, replace them with a new
ones.

3. Using and inspection of air
intake system

淤 Durability of engine relates to
working condition of the air cleaner.
It爷s forbidden to let the engine run
under the condition that there is no
air cleaner or the air cleaner doesn爷t
work; it爷s also forbidden to use in鄄
take opening of the air cleaner as the
primary air intake opening.
于 after 1000km of running, the air

intake and exhaust manifolds should
be checked for following items:
a. Whether nuts loosen; tighten nuts
of air intake and exhaust manifolds
with uniform torque, or there will be
air leak.
b. Whether there are cracks or holes
on air intake and exhaust manifolds;
whether there is damage or corrosion
to the gaskets. If found, replace for
new ones.

(域). Cooling system

Brief description of the struc鄄
ture

Cooling system adopts closed wa鄄
ter-cooling pressure cycle type. It is
composed of radiator尧cooling fluid尧
thermostat尧

fan

gear尧connection

hose etc.. Type of the radiator is

HFC1045

series trucks

1尧stalling wire drawing曰 2尧assembly of accelerator mechanism and pedal曰
3尧front floor of the cab曰 4尧acceleration wire drawing曰5尧stalling oscillating
arm of the engine曰6尧acceleration oscillating arm of the engine曰 7尧frame

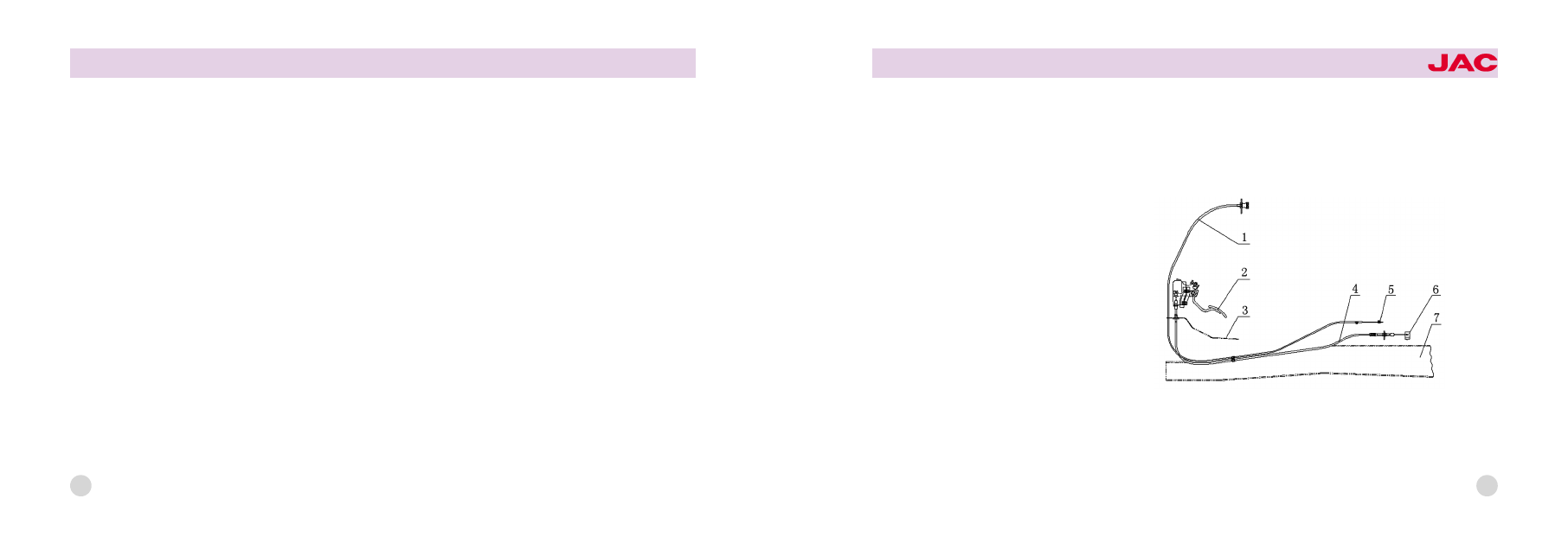

Schematic diagram of accelerating transmission device

30

31

straight-through tube.
The specific structure and type of the
cooling system components can be
consulted in detail in the operating
specification of relevant engines.

2.Using and maintenance of
cooling system

1) It爷 s recommend to use long-term
effective anti-freezing and preserva鄄
tive liquid of glycol base as cooling
fluid. In the north, it can avoid dam鄄
age to the engine due to solidifica鄄
tion of cooling fluid in winter; in the
south, it can increase the boiling
point of cooling fluid in summer to
avoid damage to engine due to air
resistance in high temperature.
2) Every time before driving, check
the liquid level in the radiator, if the

liquid is found insufficient, it should
be added to specified level.
3) Drainage of cooling system. In
cold region and in winter, for long -
time parking or finishing using the
vehicle everyday without using anti-
freezing preservative liquid, the cool鄄
ing system must be drained and the
water filler cap of the radiator must
be opened to avoid the incomplete
drainage of cooling water.
4) After a long time of engine run鄄
ning, there will be furring that should
be cleaned in time in the cooling
water. Clean it with following method:
mix 700耀800 grams of caustic soda
with 150 grams of kerosene, add the
mixture liquid into the cooling water,
keep the engine running at a medi鄄

um speed for 5 耀10 minutes, after
stopping for 10耀12 hours, restart the
engine and keep it running for 10耀15
minutes. Then drain the liquor and
wash the cooling system with clean
water.

3. Items to notice in using long-
term effective anti -freezing
preservative liquid

1) Choose suitable antifreeze accord鄄
ing to the lowest temperature of the
region, if the lowest temperature of
the region is -25益 , antifreeze of
which solidifying point is -30益
should be chosen.
2) Anti-freezing preservative liquid of
the same type should be used in
adding in case of deposition.
3) If find deterioration of the anti -

freezing preservative liquid, replace
it entirely at once. Color of the anti-
freezing liquid is green or blue, if the
liquid is deteriorated, the color will
become deep red because of infil鄄
tration of impurity.
4. Adjusting of tension degree of fan
belt pulley
淤 Neither the fan belt is too tight nor
too loose does good to normal oper鄄
ating of the engine. Refer to instruc鄄
tion book of engine assembly for de鄄
tails of adjusting methods.
于 Adjusting methods. Adjust the fan
belt with adjusting bolts first, then do
accurate adjusting with the tension
lever; adjust degree of tension of the
V -belt with fingers, pressing each
belt with 4kg force. The standard of

degree of tension of crankshaft belt
pulley要belt tension pulley is 10要15
mm and the belt tension pulley--fan
belt pulley is 7要8mm.

(芋) Accelerating transmis鄄
sion system

HFC1045

series trucks

diesel precipitator

32

33

1.Brief description of the struc鄄
ture

Accelerating transmission device is
composed of accelerator pedal
mechanism尧 accelerator drawing
wire and speed governor handle of
the engine. (As shown in the figure
above)
When depress the pedal, driving de鄄
vice of the mechanism pulls the
drawing wire and controls the open鄄
ing extent of the accelerator to in鄄
crease or decrease the speed
1) Accelerator pedal mechanism:
This mechanism adopts the latest
structure of ISUZU truck. It operates
simply and reliably and is connected
to the accelerating drawing wire and
the hand throttle drawing wire; struc鄄

ture of the pedal adopts injected
molding type, which makes the as鄄
sembly convenient and causes little
operating noise.
2) Accelerating wire drawing:
It operates with soft drawing wire
and has a reliable structure; it爷s
characterized with convenient layout尧
little frictional resistance and stable
transmission.
3) Manual throttle drawing wire:
When Used together with the foot
throttle, it can quicken the preheating
of the engine or increase the idling
speed.

2. Using and adjustment

1) Check whether the connecting po鄄
sition of the linkage rod and the ac鄄
celerator mechanism is right and reli鄄
able; check whether the trend of the

drawing wire is straight and check
the corners for smooth transition.
2) The pedal should be depressed
easily and to the extreme position
without jamming. When released, it
should return freely.
3) When depressing the pedal, if the
free play is too large or the opening

degree of the accelerator is insuffi鄄
cient, adjust the position of bolts to
make it return safely.

渊郁冤 Fuel supply system

1.Brief description of the struc鄄
ture

Fuel supply system is composed of
fuel tank尧 fuel filter尧 fuel pump尧fuel
injection pump尧 fuel inlet pipe and
fuel return pipe.

The function of the fuel supply sys鄄
tem is to inject specified quantity of
diesel well atomized into the cylinder
regularly with definite interval of in鄄
jection and under definite pressure
according to the engine -operating
requirement as well as make the
diesel mix with the air well and
rapidly. Operating state of fuel sup鄄
ply system has great influence on
power and economic performance of
the engine.
Strainer: A rotating precipitator of D伊
200M type (as shown in the right pic鄄
ture) that can filtrate great grain im鄄
purity and separate oil from water is
equipped to the fuel pipe.
2) Fuel tank: Capacity of the fuel
tanks of HFC1045 trucks is 90 L; a

lock is installed to the fuel tank cover
as well as a strainer to inside of the
fueling opening to prevent impurity of
large grain coming into the fuel tank.
Oil -draining plug is installed to the
lowest position of the lower side of
the fuel tank for sake that it爷s conve鄄
nient to drain the deposit and water
in the bottom of the fuel tank in
cleaning.

HFC1045

series trucks
