JAC Light truck HFC1040. Service Manual - part 1

( 玉 ). Use of instruments
and apparatuses in the cab

1. Integrated switch and instru鄄
ment cluster

Integrated switch

(figure below)

which is composed of steering shaft
lock seat尧ignition start lock and
combination switch lies underneath
the steering wheel.

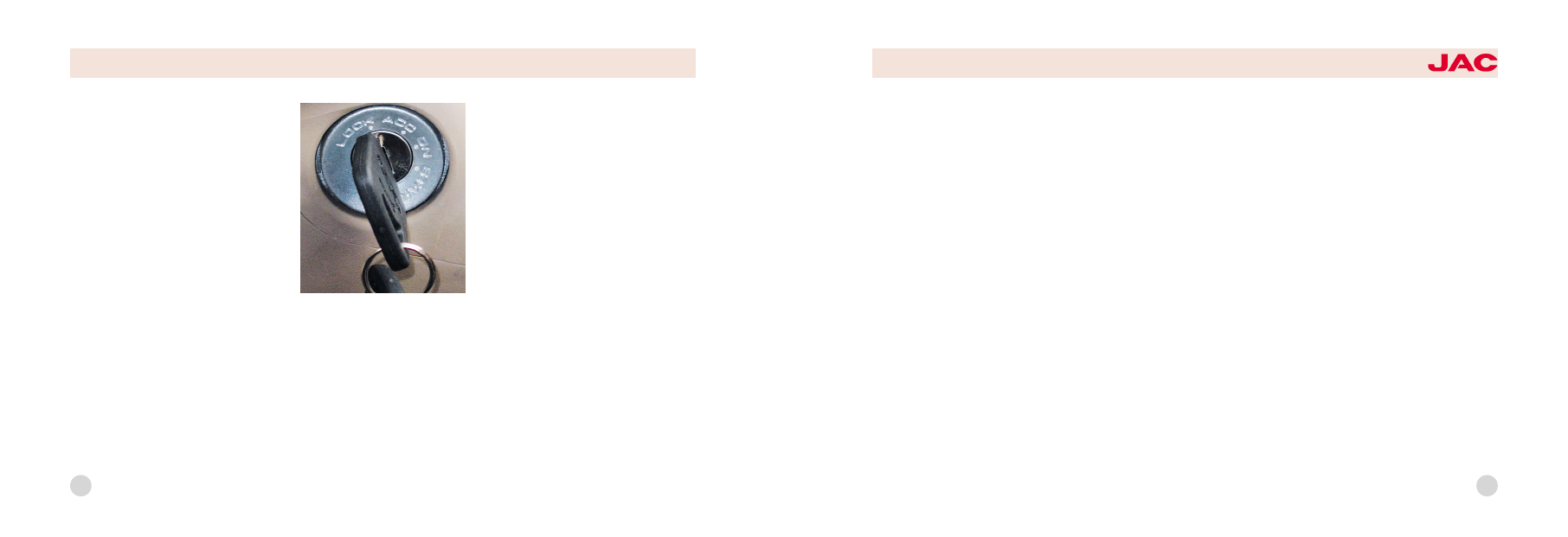

1) Ignition switch
Ignition switch is on the right side of
integrated switch. It has four func鄄
tions: LOCK尧ACC尧ON尧START. When
the key is on the 'LOCK' position,
the ignition switch has been connect鄄
ed to the power source and the
lockup of steering gear has been
disengaged. Turn the key to 'ACC'
position clockwise, the circuit of ac鄄
cessories like radio and tape player
can be connected. Turn to the 'ON'
position, and the instrument circuit is
connected. If keep on turning until to
the 'START' position, the engine can
be started. You should unlash the
handle of the key immediately after
the engine started. And the key can
return to the 'ON' position by the ac鄄

tion of spring. The schematic dia鄄
gram of ignition switch is as follows.

2) Combination switch ( left control
handle)

left control handle

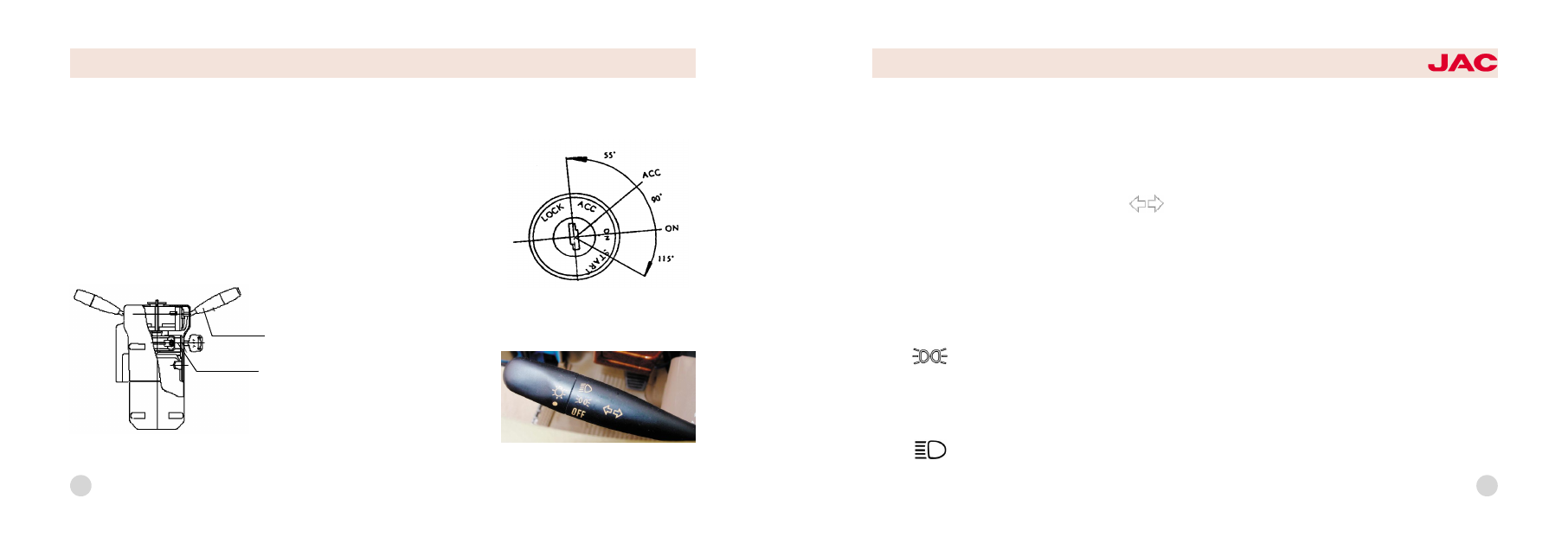

schematic diagram of ignition switch

combination
switch

ignition switch

schematic diagram of integrated switch

2

HFC1048

series trucks

Combination switch is under the
control of the multifunction handle,
which lies in the lower left and inferi鄄
or place of the steering wheel. It can
control small light尧headlight尧head鄄
light dimmer and turning to the left or
the right by two different movement
modes. The symbol and function of
the combination switch is as follows:
淤 The OFF symbol indicates that
small light and headlight do not light.
(But at this time the high beam can
light if you put up the handle.)
于 The

symbol is the indica鄄

tion of small light. Turn the control
handle clockwise by 30毅 ,and the
front尧rear small lights and the instru鄄
ment light can light.
盂 The

symbol is the indica鄄

tion of headlight. Keep on the turning
of the left control handle clockwise
by 30毅 , the front headlight尧the rear
small light and the instrument light
can light.
榆 The

symbol is the indica鄄

tion of steering. Forward and back鄄
ward motion of the control handle
can operate the left and right turning
lamp and the turn light indicator in
the instrument panel. Push the con鄄
trol handle forward in the horizontal
direction, the right turning lamp lights
and there has the indication of turn鄄
ing right in the instrument panel. On
the other hand, pull the control han鄄
dle backward, the left turning lamp
lights and there has the indication of
turning left in the instrument panel. If

the control handle is in the middle
position, then there has no indication
of turning.
虞 Dimmer of headlight: Lift the left
control handle upwards gently and
do the 'uplift -looseness' motion, it
can control the dimmer function of
the headlight. Uplift the handle once,
high beam headlamp lights; loose
the handle, it goes out. Repeating
the above action can control the
work status of the high beam head鄄
lamp to obtain the purpose of dim鄄
mer function when overtaking or
passing in night.

3

4

3)Combination switch (right control
handle)

淤 The

symbol is indication of

the scrubber. When the washer con鄄
trol button on the top of the control
handle pressed, the cleaning mixture
(using antifreeze fluid in winter) in the
window washer which lies in the right
doorframe and underneath instru鄄
ment panel can be spouted to the
windshield glass through the spout
under the window.
于 The

symbol is indication of

the wiper. Turning the control handle
clockwise in the horizontal direction
can control the wiper. Turn the con鄄
trol handle clockwise by 12毅 to the
'LO' position, then the wiper works
with low speed. Keep the turning
clockwise for another 12毅, the wiper
can work with high speed. When the
control handle is on the original posi鄄
tion, it can be disconnected or re鄄
turned automatically.
盂 The

symbol is indication of

exhaust throttle assistant braking. Lift
the right control handle upwards and
do the 'uplift-looseness' motion. Up鄄
lift the handle, then the switch can be
connected and the indicator lamp in
the instrument panel lights. This
shows that exhaust throttle assistant

braking works. If the accelerator
pedal or the clutch pedal was
stepped, the exhaust assistant brak鄄
ing should cancelled automatically
and the indicator lamp in the instru鄄
ment panel went out.
4) Other electric appliance switch (
seen in the left and below figure)
Other electric appliance switches
mainly include horn button, danger
warning switch, fog lamp switch,
courtesy lamp switch and ceiling
light switch.
淤 The horn button is in the center of
steering wheel, when the button is
depressed it can hoot.
于 The

symbol ( the right and

below figure) is indication of danger
warning switch. If the button is de鄄

right control handle

HFC1048

series trucks

5

pressed, the front尧 rear尧 left尧 right
turning lamp flash at the same time
and send out emergency signal for
alarm indication. Press the button a鄄
gain, reset signal of the switch dis鄄
connected.
盂 The

symbol ( the right and

below figure) is indication of the fog
lamp. If pressed, the fog lamp lights.
Press again, the switch resets.
榆 Ceiling light signal indicates that
the door of the vehicle is shut closely
or not. When there have one door
opened or did not shut closely, the
ceiling lamp lights to remind driver.

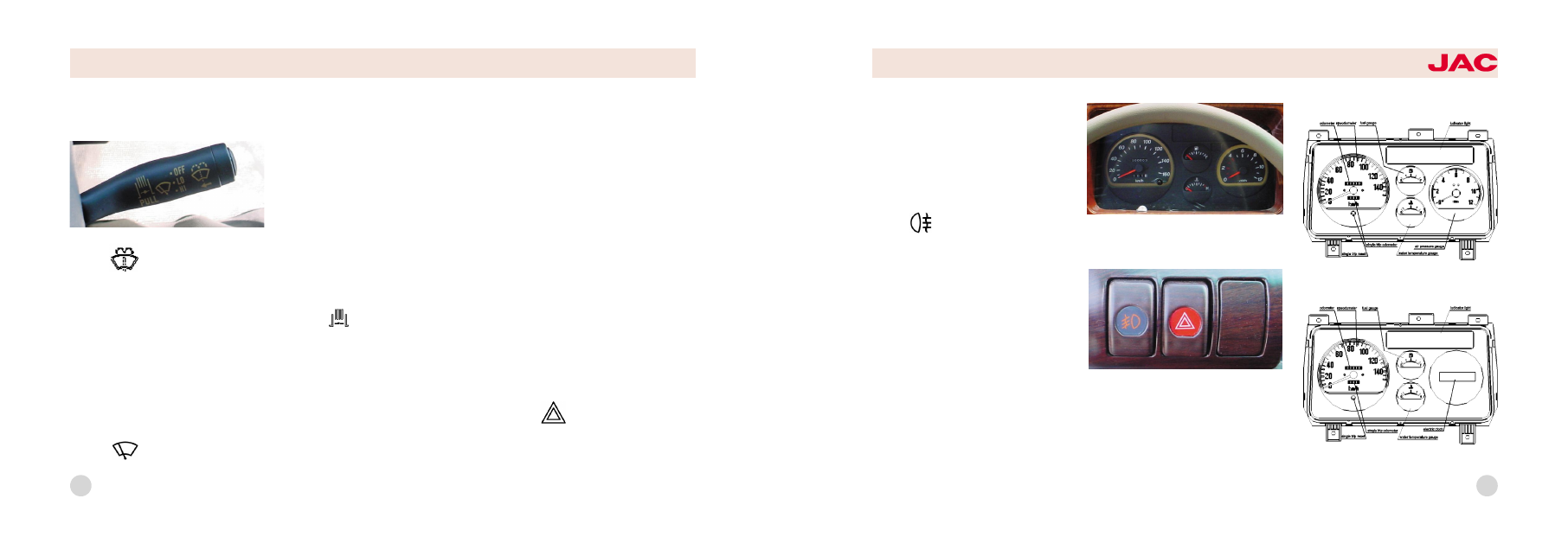

5) instrument cluster

danger alarm and fog lamp switch

other electric appliance switch

instrument cluster(air brake)

instrument cluster(hydraulic brake)

7

(域). Use of components in
the cab

Cab

Brief description of the structure
The driver cab is forward control cab
with full metal enclosed construction.
Window glass adopts panoramic
camber windshield. In order to im鄄
prove the comfort, side panel with
larger upside width and raised -roof
cab have been adopted. Therefore
the interior space of the cab can be
more commodious and comfortable.
Effective measures have taken in re鄄
duce noise尧 heat insulation尧 sound
insulation and sealing. For instances,
the section of roof forehead is en鄄
closed and strengthening rib is e鄄
quipped on the roof. There have

three asbestos heat insulating mat鄄
tress on the upside of the engine.
Sealing of the door is double skin
construction. At the aspect of safety,
softening has done to the main parts,
which can appear knocking easily
with passengers.

The air condition system(choose
to pack)
1.Brief introduction

The automobile air -conditioner and
the automobile instrument panel is an
integral body which have cold air
and warm air machine. It has many
useful functions , or example ,to
making cold air ,warm air and to re鄄
moving frost . The air -conditioner
system has four high and low steps ,

so the customer can choose what
you like ,for example , can choose
the same way to sending wind.

2.Operation

2.1 To operating the engine
2.2 To press the switch for the air -
conditioner , then operating the air
volume .The switch has four grades ,
from left to right ,so the air volume of
air -conditioner will be more and
more strong.

6

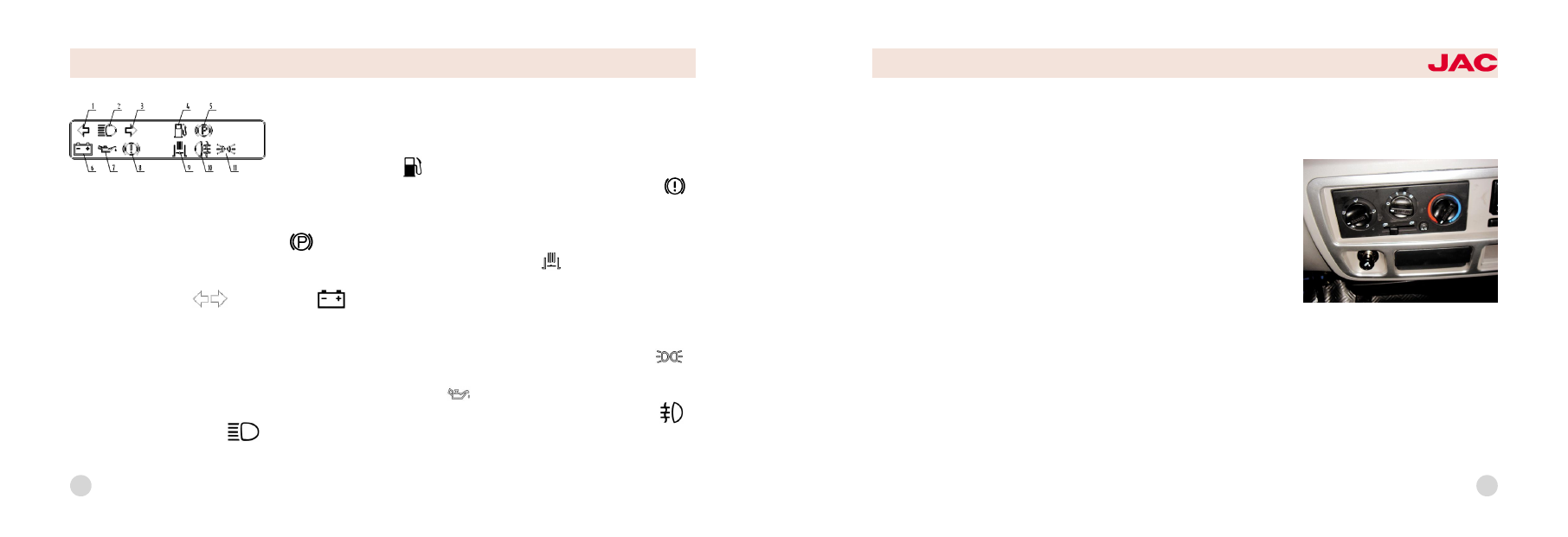

Indicators (figure in the above page):
淤 Turn indicator lamp(

) when

the turning control handle is on the
left (right) turning position, left (right)
turning indicator lamp flashes. If the
warning switch is pressed, the left
and right turning indicator lamps
flash at the same time.
于 High beam indicator lamp(

)

indicates that the headlamp is in the

status of high beam or not. When the
headlamp is on the high beam sta鄄
tus, the indicator lamp lights.
盂 Fuel warning lamp(

): fuel level

alarm, when fuel is in shortage, fuel
alarm lamp lights.
榆 Parking brake indicator lamp
渊

冤院when pull up the parking brake

handle,the indicator lamp lights.
虞 Exhaust assistant brake indicator
lamp渊

冤院when exhaust assistant

braking operates, the indicator lamp
lights. When exhaust assistant brake
is disconnected, the indicator lamp
goes out.
愚 Oil pressure indicator lamp渊

冤院

indicates low - pressure warning of
engine oil pressure. When oil pres鄄
sure is lower than 0.08-0.1Mpa , the

oil pressure indicator lamp lights.
When oil pressure is higher than the
value, the oil pressure indicator lamp
goes out.
舆 Braking fault indicator lamp渊

冤院

when braking fluid is not enough, the
indicator lamp lights.
余 Exhaust assistant brake indicator
lamp 渊

冤院when exhaust assistant

braking operates,the indicator lamp
lights. When exhaust assistant brake
is disconnected,the indicator lamp
goes out.
俞 Fog lamp indicator lamp渊

冤院

when braking fluid is not enough, the
indicator lamp lights.
逾 Small light indicator lamp渊

冤院

When they work袁he indicator lamp
lights.

1尧turn left 2尧high beam 3尧turn right

4尧fuel alarm 5尧parking brake

6尧charging 7尧oil pressure alarm

8尧braking fault 9尧exhaust assistant

brake 10尧fog lamp 11尧small light

indicators

HFC1048

series trucks

8

2.3 To operating air -conditioner
switches 5,then the compressor be鄄
gins to work at this time .The whole
system will be colder.
2.4 Using the cold wind , please put
the temperature adjusting handle 3 to
the COOL position .Using the warm
wind ,you should put in the HOT po鄄
sition .To changing the wind-position
,choose the handle 2 can make the
cold (warm) breeze never lead with
direction .If you want to using the
warm wind ,you should be close
switch of the air condition.
2.5 To turning the natural wind con鄄
version , then pressing the handle
1can make the natural wind from
outside of the car.

3.Caution

3.1 You should be avoid the handle
in the most cold position when using
t he air-conditioner in order to pre鄄
vent evaporate the machine from
frost.
3.2 Do not park the cars under the
sun .
3.3 To using air -conditioners, you
should be close windows and doors
of the cab.
3.4 To cleaning the condenser , you
should be wash with the compressed
air or cold water ,do not wash it
strictly with the hot water or steam.
3.5 The air-conditioner does not use
in winter , however ,you should be
revolve compressor once a week
about five minutes .In order to main鄄

tain the air -conditioner for normal
worked.
3.6 If you want to use the air heater ,
the temperature degree of engine
should reach to 70 益s above .At 0益
s the automobile should not park in
the cool environment, it should be
use antifreeze fluid, in order to pre鄄
venting frost radiator and air heater.
3.7 If you do not know the preven鄄
tions about the air -conditioner , do
not switch it , the in order to prevent
results in trouble.

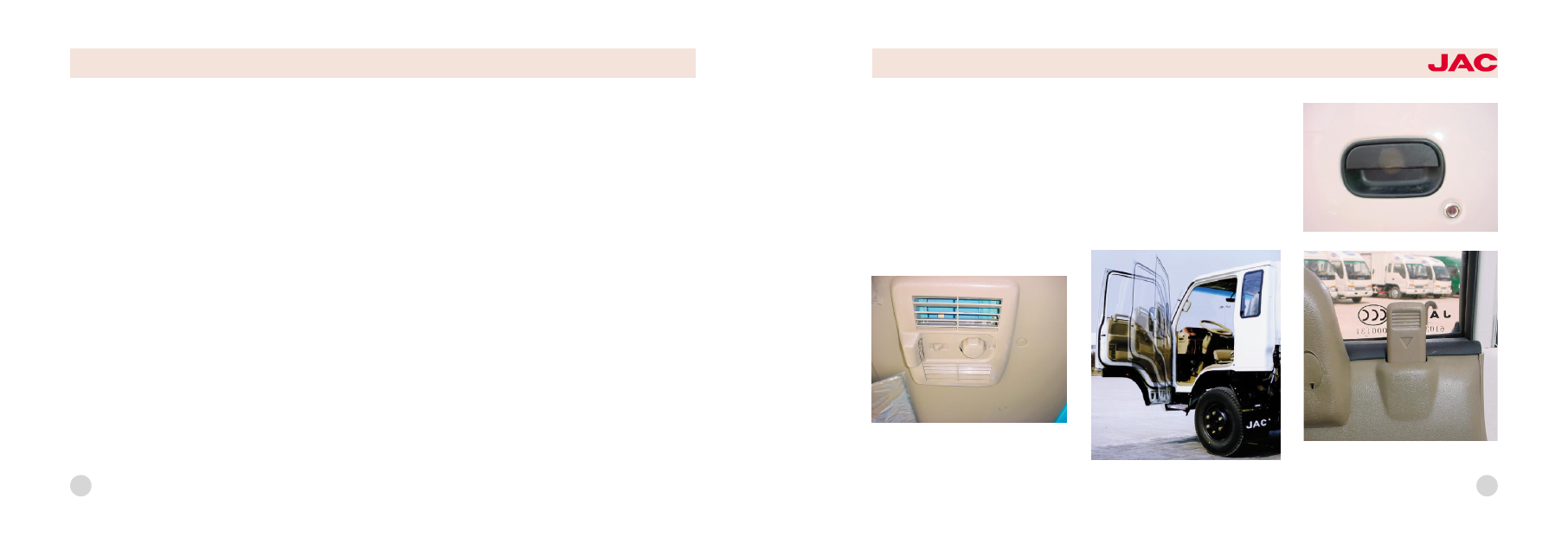

The top of cab's ventilating device
which has two ways for it .One is ex鄄
terior air with indoor ,another one is
house airiness .

i. Leading exterior air

(1) Clockwise the rotary-knob on the

HFC1048

series trucks

9

top of cab that you definite the top
cab is closed.
(2) Turn on the switch to "IN" then
turn on the rotary knob to "OPEN" .

ii. Indoor airiness

(1) Clockwise the rotary knob to clos鄄
ing the ventilator louver.
(2) Turn to the switch to "out "which is
the exhaust gear position.

Door

1) The cab door, which have three-

step opening, can improve the con鄄
venience for passengers getting on
or off. The opening angle of the door
can be 30o尧 57o and 90o. The for鄄
mer two angles are partially open
and the last angle is full open. On all
the three positions, the door can be
in stable condition.

outside door handle

lock button

10

2) Outside door handle
Pull out the outside door handle, and
then the door can be opened. Insert
the starting switch key into the door
lock and turn, the door can be
locked.
3) The door can be locked outside
without the key. First press down the
lock button (figure in the above
page) at the inner side of the door to
the fixed position, then pull the out鄄
side door handle outwards and at
the same time close the door.
4) Pull out the inside door handle,
and the door can be opened. After
closing the door, the door can be
locked if the lock button is pressed
down.

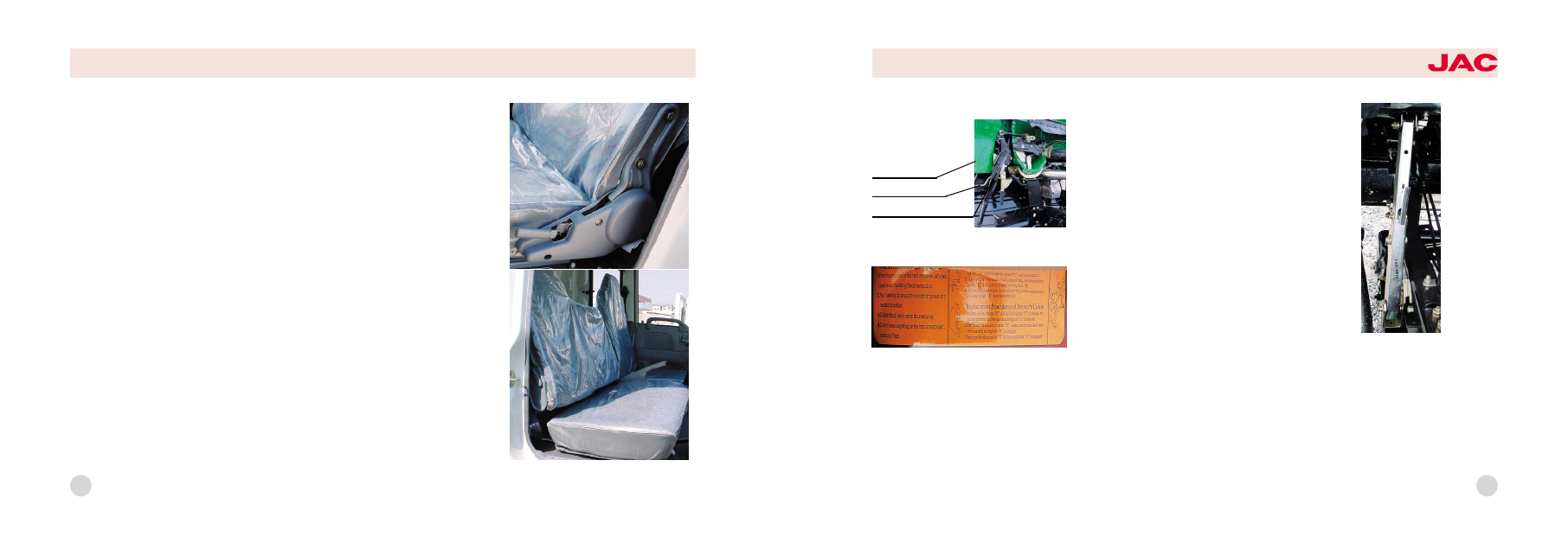

Cab seat

Cab seat can be classified as driver
seat尧 assistant driver seat and rear
row seat. Driver back seat adopts up鄄
right seat. The angle of backrest and
the fore-and-aft position of seat can
be adjusted. The maximum ad鄄
justable angle of the backrest is 56o.
The maximum adjustable distance of
the seat is 160 mm. The seat adjust
system is shown in the right figure.
When vehicle is in the progress of
maintenance, please clean the track
assembly of the driver seat, recoat the
lithium base grease, and tighten all
joint nuts again. If found that the cab
track slide seat has shaking or block
because of distortion, it should be re鄄
paired or replaced with components.

HFC1048

series trucks

11

Cab tilt lock mechanism

Brief of the structure
The cab has turnover functions , also
has turnover and lock up organiza鄄
tion . The turnover was composed of
torsion

bar,

supporting -axle,

cab'srear bracket and so on.The cab
to turnover is used by torsion power.
Lock up system is composed of
right/left lock unit ,turnover lock unit ,
short pull rod ,long pull rod ,rear
bracket of cab and so on .All of this
is to lock the cab too tightly.(as pic鄄
ture)
Please read the tilting notes on the
left door of the cab and on the upper
flange of the wheel seriously before
tilting the cab. The notes are shown
in the upper figure
Use and maintenance
In order to tilting the cab reliably and
running the vehicle safely, please
pay attention to following contents.
渊1冤Cab tilting method and relative
attentive notices.

淤 When the vehicle is stopped on
the horizontal road, you should make
sure that there has enough space
around the cab before tilting. Or else,
the cab may be damaged while tilt鄄
ing.

1.chuck rod
2.overturn rod
3.safe locking hook

notice

schematic diagram of

cab tilt locking device

support rod assembly

12

于 Pull up the parking brake; push
the shifting lever into the neutral posi鄄
tion to avoid the self -sliding of the
vehicle.
盂 The cab door must be fastened
up. You should take all goods on the
instrument panel尧 seat and floor
away to avoid the damage of the
door and the front windshield.
榆 First disengaged the locking
function of the cab locking mecha鄄
nism when tilting the cab.
虞 After the locking function disen鄄
gaged, hold the tilting rod with hand
and pull up the safety lock hook at
the same time to avoid the sudden
uplift of the cab.
愚 Raise the cab slowly until it is tilt鄄
ed to the maximum position, then

lock it reliably with lock arm on the
rear bracket. It is shown in the right
figure.
舆 When lowering the cab down, first
hold the tilting rod and disengage
the locking function of lock arm on
the rear bracket, then lower the cab
down slowly. After the safety lock
locked, fasten the locking mecha鄄
nism.
渊2冤Inspection and maintenance
淤 Check periodically the rubber pad
assemblies which are used to
strengthen the front尧rear support, if
find damaged, it should be replaced
instantly.
于 Check periodically the locking sit鄄
uation of the locking mechanism, if
invalidation of locking function found,

it should be repaired or replaced im鄄
mediately.
盂 If felt arduous when tilting up the
cab or heavy when dropping down
the cab, the torsion rod is invalid. Re鄄
place the torsion rod.
榆 When repairing the chassis, be鄄
fore removing of the cab, disengage
the force of the torsion rod and op鄄
erate with following steps.
a. Disengage the locking state, and
tilt up the cab to the utmost position.
b. Remove the shaft pin connected
the rear support rod and the base
board support of the cab.
c. Push the cab forwards for some
angle until the bolt on the torsion rod
arm can be loosened.
d. After the bolt removed, the torsion

HFC1048

series trucks

13

rod cannot work. Now the cab can
be removed ( The torsion rod can not
be pulled out).
Note: The above -mentioned work
must be done by three persons at
least because two or three persons
cannot push the cab forward after
the force of the torsion rod is disen鄄
gaged.
虞 Before reverting the cab to the o鄄
riginal position, return the force of the
torsion rod and operate with follow鄄
ing steps:
a. Put the tooth part of the spline
which is cut at the bottom on one
end of the torsion rod in alignment
with '1' position on the support axle
tube and the spline tube, and insert
the torsion rod into the support axle

tube ( for the rod which is pulled
out).
b. After mount the cab with support
axle tube and the left尧 right bracket
together to the frame, put the '1' of
hub splines on the torsion rod in
alignment with the spline tooth which
is cut at the bottom on the other end
of the torsion rod, cover the hub
splines on the torsion rod and insert
the spline axle tube into the right
bracket in the cab.
c. Tilt the cab forwards until the bolt
hole on the torsion rod arm aimed at
the screwed hole on the right bracket
in the cab, screw the bolt and tighten
it.
d. Put the cab down slowly, and
check whether the cab is on the

state of suspending at the horizontal
direction after dropped down. If nor鄄
mally, then lock the cab.
愚 If find invalidation of the torsion
rod, when replacing, operates ac鄄
cording to 榆 虞.

(芋). Starting and running of
the vehicle

1. Starting of the vehicle

1冤Starting of the engine
When starting the engine, put the
shift bar on the neutral position, turn
on the ignition switch, check horns尧
instruments on the instrument panel尧
turning lamps尧 braking lamps尧 the
angle and position of the rear view
mirror.
淤 Routine start

14

Turn the key to the START position
(shown in the right figure), the engine
can start. After starting, loosen the
accelerator pedal immediately and
keep the engine working in low
speed. Depressing the accelerator
pedal violently is forbidden.
于 Start in winter
When the weather is very cold, the
start of diesel engine can take fol鄄
lowing measures:
a. Cooling water use hot water, and
unclose the drain switch when
adding hot water. When the hot water
flowed out and the engine body be鄄
came warmer, close the drain switch.

b. Heat up the oil up to 80益耀90益,
and then add it into the oil pan.
After starting the engine, check the
operating state of the engine and in鄄
struments at different rotating speed.
Especially check the oil pressure.
Check if there have leakage of wa鄄
ter尧 oil and gas, check whether the

oil level is normal and the engine
have abnormal noise. Check whether
the color of exhaust is normal.
盂 After starting the engine, do not
depress the accelerator pedal vio鄄
lently, loosen the accelerator pedal to
keep the engine operating on idle for
some time. After the temperature of
engine rises and the engine operates
stably, uplift the clutch pedal slowly.
榆 Generally after the temperature of
engine become more than 60益 and
the operating (sound) of the engine
components尧the reading of instru鄄
ments are normal, the vehicle can
run. Do not run the vehicle in low
temperature to avoid intense wear of
the engine.
2冤Starting and shifting of the vehicle

starting switch

HFC1048

series trucks

15

After engine operates normally, de鄄
press the clutch pedal, shift into low
gear, loosen the parking brake, and
press the horn once. Making sure
that the vehicle can be operated
safely, loosen the clutch pedal slowly
and depress the accelerator pedal
properly at the same time to start the
vehicle. After starting the vehicle, the
foot should get away from the clutch
pedal. Do not keep the foot on the
pedal to avoid the burning out of the
clutch friction disc.
Note: Do not let the vehicle running
in first or second gear for long time
to prevent from increasing the wear
and the fuel consumption. Loosen
the clutch pedal rapidly or depress
the accelerator pedal insufficiently,

the engine can stop.

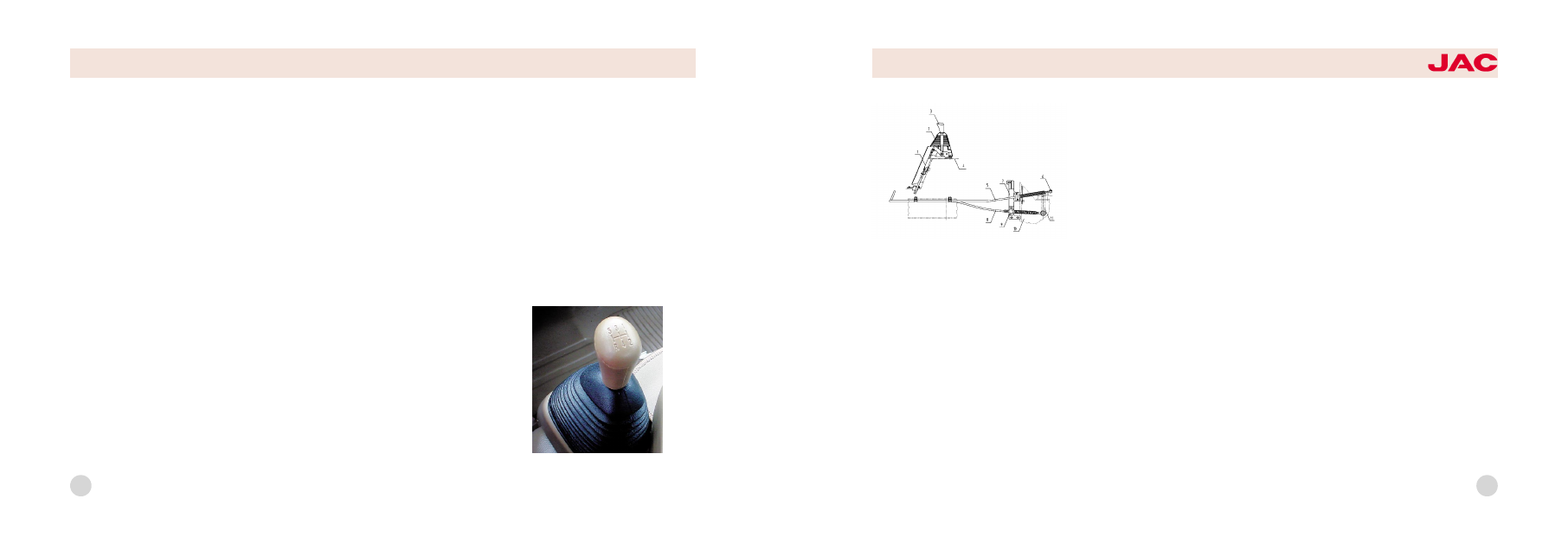

When running the vehicle, shift the
gear according to the change of
road and landform. If find that the
engine power is in abundance and
the rotating speed rises, it illustrates
that the primary gear is not appropri鄄
ate, the vehicle should be shifted to
the next fast gear in time. After shift鄄
ing, if not finding shortage of power
and chattering of transmission, the
shifting operation can be considered
right. If find shortage of power or the
vehicle speed decreases, the vehicle
should be shifted to a low gear. If the
vehicle runs normally after shifting,
the shifting into low gear is right.
for safety, when swerve尧passing
bridge and meeting, the vehicle can

run in moderate speed. On better
running condition, the vehicle can op鄄
erate in fast gear, and at this time the
vehicle speed is high, the fuel con鄄
sumption is low, the economy of fuel
is good.
When shifting, do not just see the
shifting lever. You should watch for鄄
wards, hold the steering wheel
steadily with your left hand, let the
center of the palm of your right hand
stuck to the top part of the shifting
lever and push or pull it to the need鄄
ed position with the force of your
right wrist.

16

2.Running尧 swerve尧 turnaro -
und尧 backing and braking of
the vehicle

1) Running
Keep enough distance to the forego鄄
ing vehicle when running on flat
road. Select vehicle speed according
to the vehicle model尧mission and
concrete condition of road, generally
select the speed of 50耀70 km/h.
Let the vehicle running in the first or
second gear when starting, upgrad鄄
ing under heavy load and running on
bumpy road or on the road having
obstacles. But the vehicle can not
running in the first or second gear
too long in normally running. When
upgrading with heavy load, shift the
shifting lever into low gear to avoid

overloading of the engine.
When running, do not increase or de鄄
crease the vehicle speed abruptly
and not shake the steering wheel
without reason, listen whether there is
abnormal noise or not, check the
reading and indicator lamp of all in鄄
struments for normalization. If find
abnormal noise or abnormal events,
stop the vehicle immediately and
check it, take necessary adjustment
and repair.
When downgrading, do not stall the
engine. When downgrading steep
ramp, shift the shifting lever into low
gear and take braking operation at
intervals to avoid the over fast of the
vehicle speed.
When running across shallow river or

loblolly, prevent the water from enter鄄
ing into air intake lines of the engine尧
rear axles and transmission case.
Check rear axles and transmission
case for entering water after pad鄄
dling. If find water, drain it and add
gear oil with specified quantity. After
paddling, the vehicle can not run in
high speed. You should depress the
braking pedal every now and then to
resume the braking performance as
soon as possible.
When running on the ice or snow
road, run with steady speed. Do not
take emergency braking and not turn
the steering wheel fiercely to avoid
skidding danger. Keep long safety
distance from the foregoing vehicle.
When running in heavy rain, drive the

HFC1048

series trucks

17

vehicle more carefully to avoid de鄄
creasing the braking performance of
the brake because of moist. Do not
take emergency braking operation to
avoid the danger of skidding.
2) Swerve
Swerve of the vehicle produces cen鄄
trifugal force which can be bigger
when the vehicle speed becomes
higher. The force can bring turning
over in the transverse direction in
serious condition. Therefore, at the
50 耀100 meters position before turn鄄
ing the vehicle, you should ring the
horn尧 turn on the turning lamp and
reduce the vehicle speed. When
running on the freezing and muddy
road or in the weather of heavy rain尧
fog尧 wind尧 sand, reduce the vehicle

speed to less than 10 km/h, swerve
the vehicle slowly alongside the right
side of the road. When swerving, turn
the steering wheel uniformly accord鄄
ing to the situation of road, the
swerving track should be transited
smoothly, the turning motion should
not be too great or too small. Do not
turn or return the steering wheel
suddenly. Try your best to avoid tak鄄
ing braking operation while turning
the steering wheel, especially emer鄄
gency braking.
When steering, if found skidding of
front wheels, put up the accelerator
pedal and turn the steering wheel in
the contrary direction; if found skid鄄
ding of rear wheels, turn the steering
wheel properly along the skidding

direction, and after the skidding
stops, correct the running direction.
3) Turning around
When turning around for 180毅, select
the square尧large -scale crossing or
flat broad road which have little traf鄄
fic flux and turn around the vehicle at
a time along the running direction. At
the 50耀100 meters position in front of
the turning spot, reduce the vehicle
speed, shift into low gear and send
out the turning around signal.
When turning around with running
forwards and backwards, first send
out the turning around signal, reduce
the vehicle speed and run towards
the right side of road. When ap鄄
proaching the preset spot for turning
around, observe the situation of road,

18

turn the steering wheel to the left ex鄄
treme position rapidly and let the ve鄄
hicle running to the left side of road
slowly. When approaching the road鄄
side, return the steering wheel
rapidly. After observing the situation
behind the vehicle, start and turn
around the vehicle, turn the steering
wheel to the right extreme position at
the same time. When approaching
the roadside, return the steering
wheel rapidly and stop the vehicle. If
the turning around operation can not
be done once time, repeat the above
operations.
4) Backing
The operation of shifting into reverse
gear or shifting from reverse gear to
onward gear can be done after the

vehicle is stopped completely. After
shifting into the reverse gear, the
back -up lamp lights. The vehicle
speed must be less than 5 km/h
when backing. If the driver can not
discern the situation behind the ve鄄
hicle because the vehicle is loading
or other reasons, the backing oper鄄
ation must be commanded by one
person who is outside the vehicle.
Do not back the vehicle blindly.
5) Parking of the vehicle and stop of
the engine
When preparing to park the vehicle,
the vehicle speed reduces or the ve鄄
hicle slides out of gear and indicates
with turning lamp. After the vehicle
parked, pull up the parking brake
lever. If the vehicle must be parked

on the road for some reason, park
the vehicle near the roadside and not
park the vehicle on the running lane.
Under the exceptional condition like
breaking down in the middle of road,
two caution plates should be placed
on the position of 200 meters in front
of and behind of the vehicle.
Avoid parking on the ramp. If the
vehicle must be parked on the ramp,
pull up the parking brake lever to the
extreme position, shift into low gear
and block the vehicle with triangular
chocks or stones to prevent it from
sliding. Note: Make sure that the
parking brake can work reliably when
parking on the ramp, at the same
time turn on the emergency warning
signal indicator lamp.

HFC1048

series trucks

19

After parking, especially after the en鄄
gine operates with heavy load, do
not stall the engine immediately, but
keep the engine operating in low
speed for several minutes. After the
temperature of water decreases less
than 70益, then stop the engine.
When parking midway in winter, take
the heat preservation and antifreez鄄
ing measures for the engine. Prevent
the oil tank from insolation in sum鄄
mer.
After the vehicle runs a day, routine
service and inspection should be
done on the entire vehicle.

21

域.Engine

(玉). Inlet air尧 exhaust systems
(域). Cooling system

(芋). Accelerating transmission system

(郁). Fuel supply system

22

Notice院

The details of the engine structure尧 assembling尧 adjustment尧 using and maintenance can be consulted in the oper鄄

ating specification of relevant engines.

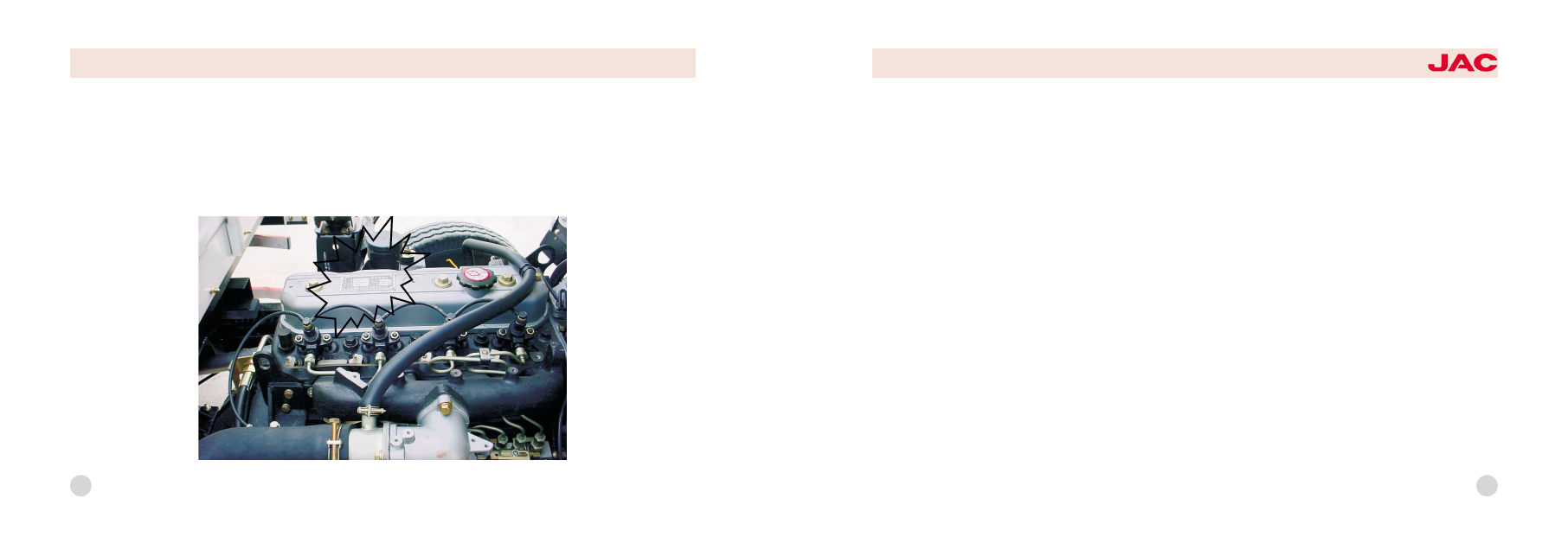

The position of the engine card
Cause院The card of engine is on the top cylinder head or on the side of engine .It writes the model number of engine ,
sequence number ,declared power ,declared speed and the factory date .Pay attention to find it in order to using it
clearly and convenience.(as picture)

HFC1048

series trucks

23

(玉). Inlet air尧 exhaust sys鄄
tems

1. Brief description of the struc鄄
ture

Inlet system includes air inlet pipe
assembly尧 air filter assembly尧 intake
manifold. Exhaust system includes
exhaust pipe尧 muffler and exhaust
tailpipe
Use and maintance院
1) The service life of the engine has
great relationship to the workmanship
of the air filter. Absolutely forbid that
the engine works without air filter or
on the condition that the air filter is
disabled. Taking the intake opening
of air filter as the original intake open鄄
ing is forbidden.

2) For every 1000km running, check
the inlet and exhaust manifold for the
following:
a. Check nuts for looseness, when
tightening the nut on the inlet and
exhaust manifold, the torsion force
should be equable, or else the air
leakage can occur.
b. Check the inlet and exhaust mani鄄
fold for crack and hole, check the
gasket for damage and erosion, if
found, replace it with a new one.

Air filter

The function of air filter is to filter out
the dust and the sand in the air en鄄
tered into the engine.
Air filter is cyclone dust gathering air
cleaner with paper filter element. Af鄄
ter external air enters into the air filter

through the air inlet pipe, larger dust
particle can be separated from the
air by the function of cyclone vane,
then can be thrown into the dust
gathering plate, the separated air
keep on moving and enter into the
cylinder by the filtering function of
the paper element.
For every 1000km running, check
and maintain the air filter. When run鄄
ning in the condition of excessive
dust, the running mileage interval for
inspection and maintenance should
be shortened suitably.
Cleaning of the air filter:
1) Remove the dish-shaped nut from
the end cover. Take away the end
cover, remove the inner nut and take
off the filter element assembly.

24

2) Clean the cover cap and the inner
part of the housing with dry and
clean cloth.When cleaning, do not let
the moisture enter into the air filter.

3) To cleaning dust unloading valve
in order to usage well .
4) Tight and close the rubber of
connected brake .
5) Clean the air filter element: clear
away the dry dirt or dust with com鄄
pressed air gun (air pressure should
be less than 690kpa),blow from the
inner side of filter element towards
outside. Do not clear away the dirt or
the dust with beating or knocking.

(域). Cooling system

1.Brief description of the struc鄄
ture

Cooling system is closed water cool鄄
ing pressure cycle type. It is com鄄
posed of radiator尧coolingfiuid尧ther鄄
mostat尧 fan 尧bulge radiator and wa鄄
ter inlet and outlet pipes of radiator.

The concrete structure and type of
the cooling system components can
be consulted in detail in the operat鄄
ing specification of relevant engines.

2.Using and maintenance of co-
oling system

1) Recommend using long effective
antifreeze preservative liquid for cool鄄
ing fluid. In the north, it can avoid the
damage of engine because of the
freezing of cooling fluid in winter; in
the south, it can increase the boiling
point of cooling fluid in summer to
avoid the damage of engine over鄄
heating because of air resistance in
high temperature.
2) Before dispatch the vehicle every
time, check the liquid level in the ra鄄
diator and in the bulge radiator, if

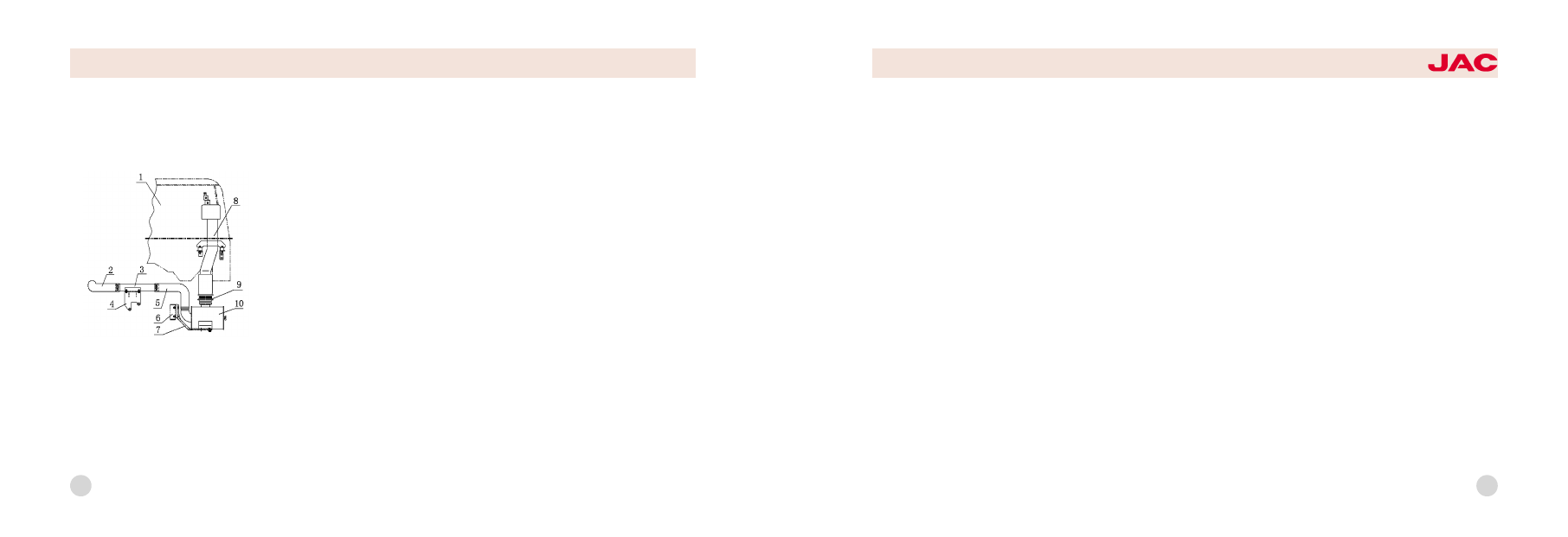

1尧cab 2尧vent hose (1) of the air filter

3尧intermediate connecting pipe

4尧connection board

5尧vent hose of the air filter

6尧right longitudinal member of the frame

7尧air filter bracket

8尧intake pipeline of the air filter

9尧connecting hose 10尧air filter

schematic diagram of air filter

HFC1048

series trucks

25

found it is not enough, add liquid to
the specified height.
3) Drainage of cooling system. In
cold region and in winter, without us鄄
ing antifreeze preservative liquid, if
long time parking or receiving the
vehicle everyday, the cooling system
must be drained. And you should
open the water filler cap of the radia鄄
tor to avoid the incomplete drainage
of cooling water.
4) After engine operating for long
time, furring can produce in the
cooling water and it should be
cleaned in time. Clean it with follow鄄
ing method: mix 700 耀800 gram
caustic

soda

and

150

gram

kerosene, add the mixture liquid into
the cooling water, run in medium

speed for 5 耀10 minutes, then after
stopping for 10耀12 hours, restart the
engine and run for 10 耀15 minutes.
Then drain the aqueous solution and
clean the cooling system with
cleaned water.

3.Advertent proceedings in using
long effective antifreeze preser鄄
vative liquid

1) Choose suitable antifreeze liquid
according to the minimum tempera鄄
ture of the region, if the minimum
temperature of the region is -25益 ,
antifreeze liquid whose solidifying
point is -30益 should be chosen.
2) When compensating antifreeze
preservative liquid, choose the same
model to avoid deposition.
3) If find deterioration of antifreeze

preservative liquid, replace it entirely
at once. The color of antifreeze liquid
is green or blue, if having deteriorat鄄
ed, the color should be dull red be鄄
cause of impurity infiltration.

To adjusting the degree of ten鄄
sion of the fan belt

1.The disadvantage of engine is
tighten or lax the fan belt .Before use
it please read the operating specifi鄄
cation .
2.The way of adjustment :firstly to
adjusting blots ,secondly to adjusting
,third to adjusting the tight of
wedge -shaped belt .Using finger
press way ,to pressing for 98/N .The
standard of crankshaft pulley is 25要
31mm .The standard of fan belt is
7要8mm.

26

(芋) Accelerating transmis鄄
sion system

1.Brief description of the struc鄄
ture

Accelerating transmission equipment
is composed of accelerator pedal
mechanism尧 accelerator wire draw鄄
ing and acceleration governor arm of
the engine. It is shown in the figure in
the above page.
When depress the pedal, driving
medium of the mechanism pull the
wire drawing, control the opening
extent of the accelerator to increase
or decrease the speed
1冤 Accelerator pedal mechanism:
Accelerator mechanism take the
newest structure of ISUZU truck. It
operates simply and reliably and has
accelerating wire drawing and hand
throttle wire drawing; the pedal is the
structure with injected molding and it
has the trait of convenient assem鄄

bling and little operating noise.
2冤Accelerating wire drawing:
It operates by the soft wire drawing.
And it has traits of reliable structure尧
convenient layout尧 little frictional re鄄
sistance and stable transmission.
3冤Hand throttle wire drawing:
Using with the foot throttle can quick鄄
en the preheating of the engine or in鄄
crease the idling speed.

2.Using and adjustment

1) Check the chucking position of the
linkage rod and the accelerator
mechanism for rightness and reliabil鄄
ity, check the direction of the wire
drawing for straight and check on
the cornering for smooth transition.
2) The pedal should be depressed
easily and to the extreme position

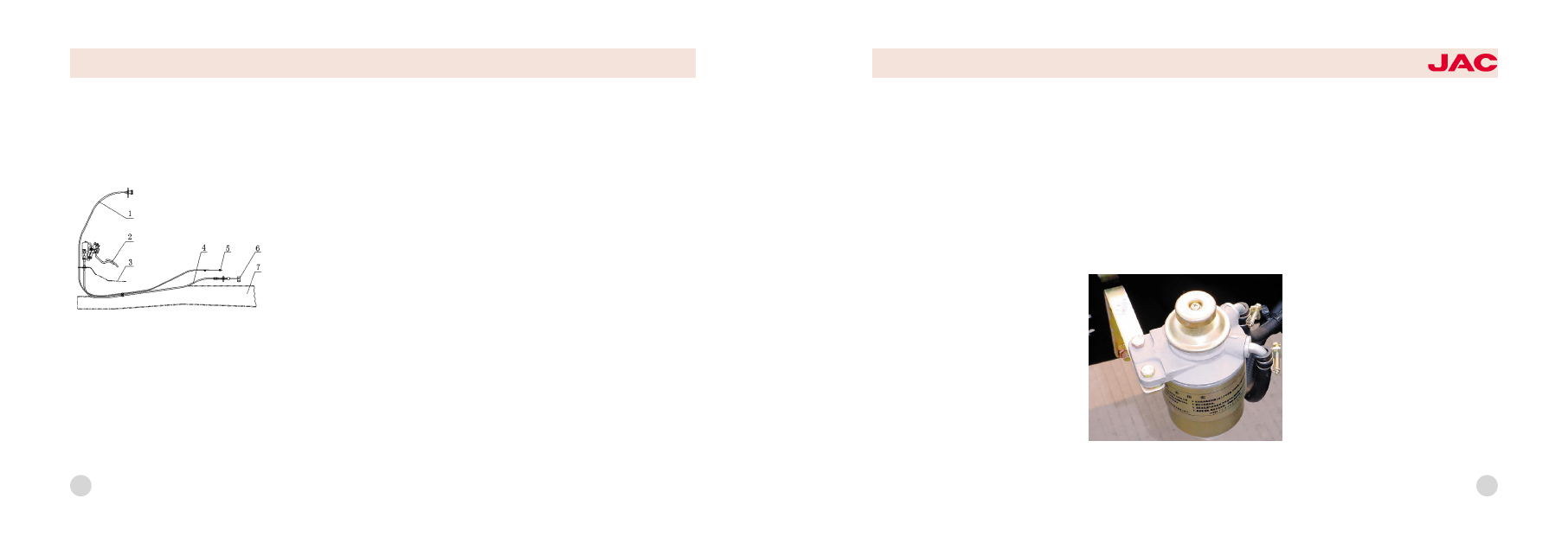

1尧stalling wire drawing 2尧assembly

of accelerator mechanism and pedal

3尧front floor of the cab

4尧acceleration wire drawing

5尧stalling oscillating arm of the engine

6尧acceleration oscillating arm of the

engine 7尧frame

schematic diagram of accelerating

transmission equipment

HFC1048

series trucks

27

without jamming. When releasing the
pedal, it should be returned freely.
3) When depressing the pedal, if the
free play is too big or the opening
extent of the accelerator is not e鄄
nough, adjust the position of bolts.

渊郁冤 Fuel supply system

1.Brief description of the struc鄄
ture

Fuel supply system is composed of
fuel tank尧 fuel filter尧 fuel pump尧fuel
inlet line and fuel return line.
The function of the fuel supply sys鄄
tem is to inject the specified quantity
diesel fuel of specified pressure and
good atomization into the cylinder at
the correct time with definite interval
of injection according to the operat鄄
ing requirement, and take good com鄄

pression ignition with the air rapidly.
Its operating state has important in鄄
fluence to the power and economy
performance of the engine.
1) Coarse cleaner院the car's fuel pip鄄
ing have a DX150T spin-on oil filter袁
flow volume is 1.5L/min. It can transi鄄
tion impurity and can separate water
and oil

2) Fuel tank:. The tank install the filter
gauze inside the fuel filler port to pre鄄
vent impurity of large particle enter鄄
ing into the fuel tank, set oil drain
plug on the bottommost position of
the fuel tank to drain the deposit and
water on the bottom of tank when
cleaning the fuel tank.

Using and maintenance of coar-
se cleaner

1冤To tight all the pipe line .
2冤When the DX150Tprecipitator wor-
ks for 1000/km and 200hours, to wa鄄
terproofing.

diesel precipitator

29

芋尧Chassis

渊玉冤Clutch

渊域冤Transmission

渊芋冤Drive shaft

渊郁冤Rear axle

渊吁冤Frame

渊遇冤Suspension set

渊喻冤Front axle

渊峪冤Steering system

渊御冤Brake system

渊愈冤Wheel & Spare wheel riser

31

lowed, or else, it can result in the
disability of the pedal尧 deficiency of
the effective travel and incomplete
release of the clutch etc. So the
clutch can not work normally. The
work of air bleeding should be com鄄
pleted by two persons in the best,
one person depress the clutch pedal
in the cab, the other bleed the air in

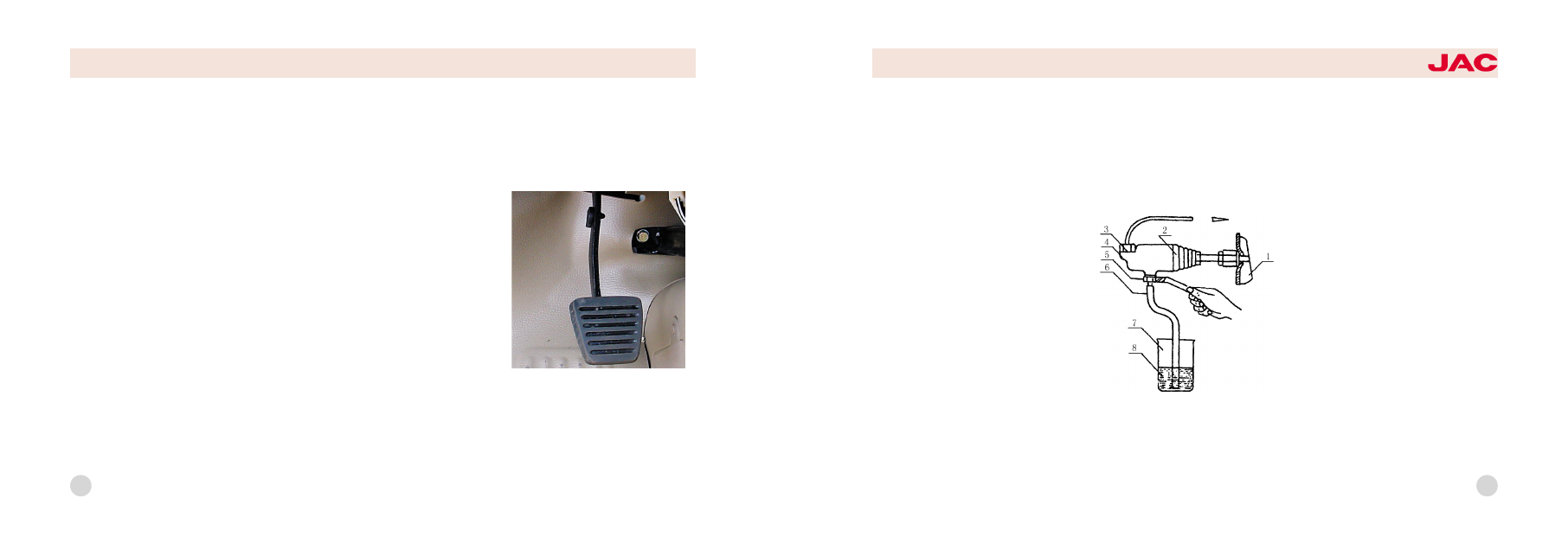

the wheel cylinder. The schematic
diagram of air bleeding for the clutch
wheel cylinder is shown .
Take off the rubber cap of the air
bleed screw on the wheel cylinder,
link a plastic pipe on the air bleed
screw, put the other end of the pipe
into the container filled with brake
fluid, depress the clutch pedal sever鄄
al times, fill the master cylinder and

hydraulic pipeline with brake fluid,
then loosen the air bleed screw, air
bubble can be puffed from the oil
ring if there have air in the pipeline.
Repeat the above-mentioned opera鄄
tion until the air bubble disappear .

Maintenance and adjustment

Long time use or incorrect adjust鄄
ment and incomplete air bleeding of
the clutch can bring the halfway re鄄
lease of the clutch, let the clutch on
the half contact state for long time,
aggravate the wear of the clutch
pressure plate and friction linings.
The decrepitation尧 burnt and exfolia鄄
tion of the friction lining, and the
burnout of the release bearing also
can result in the abnormal operation
of the clutch. When maintenance, all
kinds of clearance of the clutch must
be adjusted. When doing the third
maintenance for the trucks ,you must
clean general/dispant cylinder and
liquid reservoir tank ,then fill grease
to hole of disengaging shaft.

1尧release fork

2尧dust cover

3尧copper washer 4尧wheel cylinder

5尧wrench

6尧soft plastic pipe

7尧container

8尧braking

渊玉冤Clutch

1.Brief description of the struc鄄
ture

The clutch equipped for this series
truck is single -plate dry type di鄄
aphragm spring clutch, outside di鄄
ameter of the driven plate is 椎254.
The hydraulic control unit of the
clutch is composed of the clutch
pedal尧oil storage cup尧 release cylin鄄
der (master cylinder)尧 wheel cylinder
and oil pipe. It is shown in the below
figure.

Adjustment of the clutch operat鄄
ing system

1冤Adjust the limit screw of the clutch
pedal (below figure) to make sure
that the free play of the pedal is 3耀
5mm.

2冤Adjust the mas ter cylinder of the
clutch: loosen the locknut on the
push rod of the master cylinder, ro鄄
tate the end of the push rod to con鄄
tact gently the with piston of the
master cylinder, then rotate the push
rod for 3/4 circle in the contrary di鄄
rection, tighten the locknut of the
push rod, now the clearance be鄄
tween the push rod and the piston is
about 0.5耀1mm.
3冤Adjust wheel cylinder of the clutch
Take off the return spring of the re鄄
lease fork, push the wheel cylinder
piston to the bottom of the cylinder,
loosen the locknut on the push rod,
push the release fork towards the
backside of the engine to the posi鄄
tion where the release bearing and
the release fork contact barely, turn

the spherical nut until it contacts with
the release fork, then turn back the
spherical nut on the push rod for 3
circles, tighten the nut, install the re鄄
turn spring of the release fork.

4冤Bleed air from wheel cylinder of
the clutch
Having air or oil leakage in the hy鄄
draulic pipeline of the clutch is unal鄄

clutch pedal

30

HFC1048

series trucks

渊域冤 Transmission

1.Brief description of the struc鄄
ture

The transmission equipped for the
chassis of this series truck is manual
discontinuously variable transmission
with fixed shaft gear, and it has five
driving gear and one reverse gear.
The synchronizer has been equipped
on the second尧 third尧 fourth and fifth
gear. And the synchronizer is syn鄄
chromesh gear system. The synchro鄄
nizer for the first gear and the reverse
gear is holding mesh gear. Using of
the synchronizer on the transmission
can make the shifting operation con鄄
veniently, decrease the wear and
shock on the gear end, extend the
service life of the gear tooth, shorten

the shifting time, increase the aver鄄
age vehicle speed and reduce the
working intensity of the driver. The
gear shifting operation is accom鄄
plished with the shifting control de鄄
vice of the transmission, which is
shown in the figure on the next page.

2.Shifting control device of the
transmission

The shifting control device of the
transmission is long distance soft ca鄄
ble type with high floor and short lever,
and it take two flexible shaft to imple鄄
ment the gear selecting and shifting
which is shown in the figure on the
next page. It is composed of operat鄄
ing lever seat尧flexible shaft for gear
selecting or shifting and the bracket.
The core shaft of the interior flexible

shaft is steel cable, the operation of
gear selecting or shifting is completed
by the pushing or pulling motion of the
steel cable. The ball on the flexible
shaft and adjusting screw are used for
adjusting the total length of the flexible
shaft to ensure that the gear selecting
or shifting can be to the correct posi鄄
tion. There have symbols of each gear
on the control handle of the transmis鄄
sion, it is shown in the below figure.

32

control handle of transmission

HFC1048

series trucks

33

3.Using and maintenance

1) If found the gear shifting can not
operate or operates difficultly when
the engine is not working, it shows
that the gear shifting lever (or the
flexible shaft) have bad adjustment
or the bolt becomes loose, now you
must adjust the control lever (or the
flexible shaft), check and tighten ev鄄
ery bolt and every nut.
2) If found out-of-gear when running
on the rough road, the control lever
(or the flexible shaft) have bad ad鄄
justment, and it should be adjusted
correctly.
3) If found free play of the control
lever too large, check and tighten
every bolt and every nut.
4) Do not take gear shifting operation

when the engine work at over fast
speed to avoid accelerating the wear
of the synchronizer.
5) When shifting, the force should be
gentle. The hand force must be act鄄
ed on the control lever until the gear
reaches the correct position. Shifting
with flap of one push and one loosen
is inappropriate and the shifting op鄄
eration can not be accomplished
easily in this way.
6) Only after the vehicle stop and
keep steady, the shifting from driving
gear to reverse gear or from reverse
gear to driving gear can be done, or
else, the gear can be damaged.
7) As the fifth gear is over -speed
gear, in order to avoid the damage
of the overspeed gear spoke , its

1尧 gear shift control lever

2尧dust cover 3尧handle

4尧floor of the cab

5尧flexible shaft for gear selecting

6尧transmission rocker arm for gear

selecting

7尧side bracket for gear selecting

8尧flexible shaft for gear shifting

9尧fixed bracket of the gear shifting

flexible shaft

10尧rear cover of the clutch

11尧transmission rocker arm for gear

shifting

schematic diagram of the transmission

gear shift control device
