JAC High end Light Truck. Service Manual - part 3

Deflection to be the

specifide value

Engine compartment

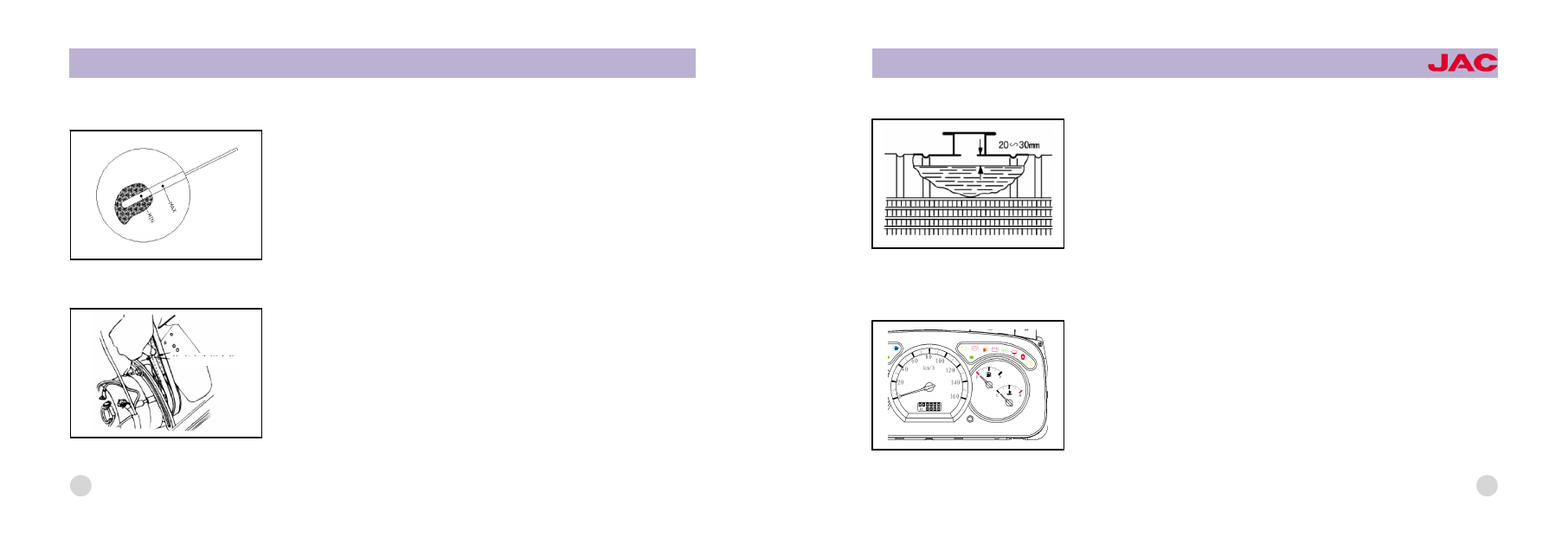

1. Check if the engine oil level is OK.

2. Check if the fan belt tension is correct.

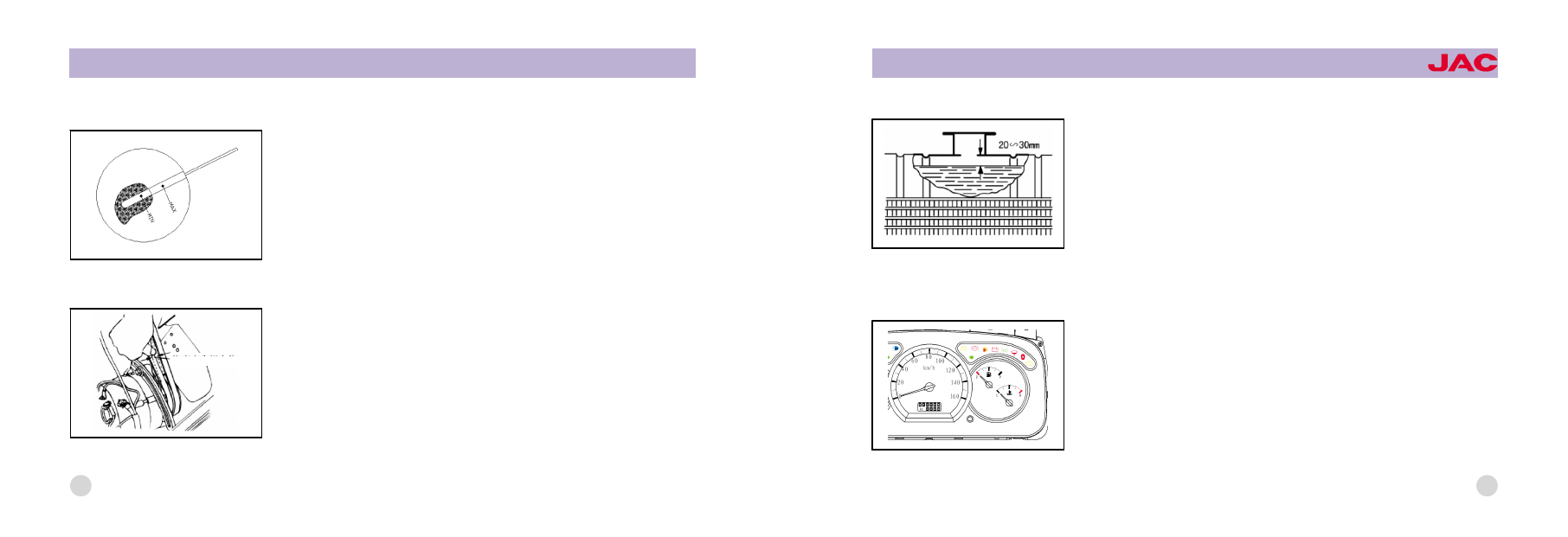

The fan belt tension should be often checked, in the following way: pressing the
belt with 70-100N force to see if its deflection is the specified value. If the fan
belt is over-tightened, the pump bearing and the alternator bearings will be dam鄄
aged too early; if it is too loose, then belt will have slip, and the cooling effect will
go down, hence, the engine will be overheated.

68

OWNER爷S MANUAL

JAC High end Light Trucks

3. Check the coolant level.
Check the radiator and the coolant level in the auxiliary water tank. Add some
more coolant if the level is below the lower limit. Coolant shall not be added
above the upper limit.
Check the sealing of the injection port cover.

After the engine is started
1. With the engine running, check if the alternator indicator light and the oil
pressure indicator light are off.

69

70

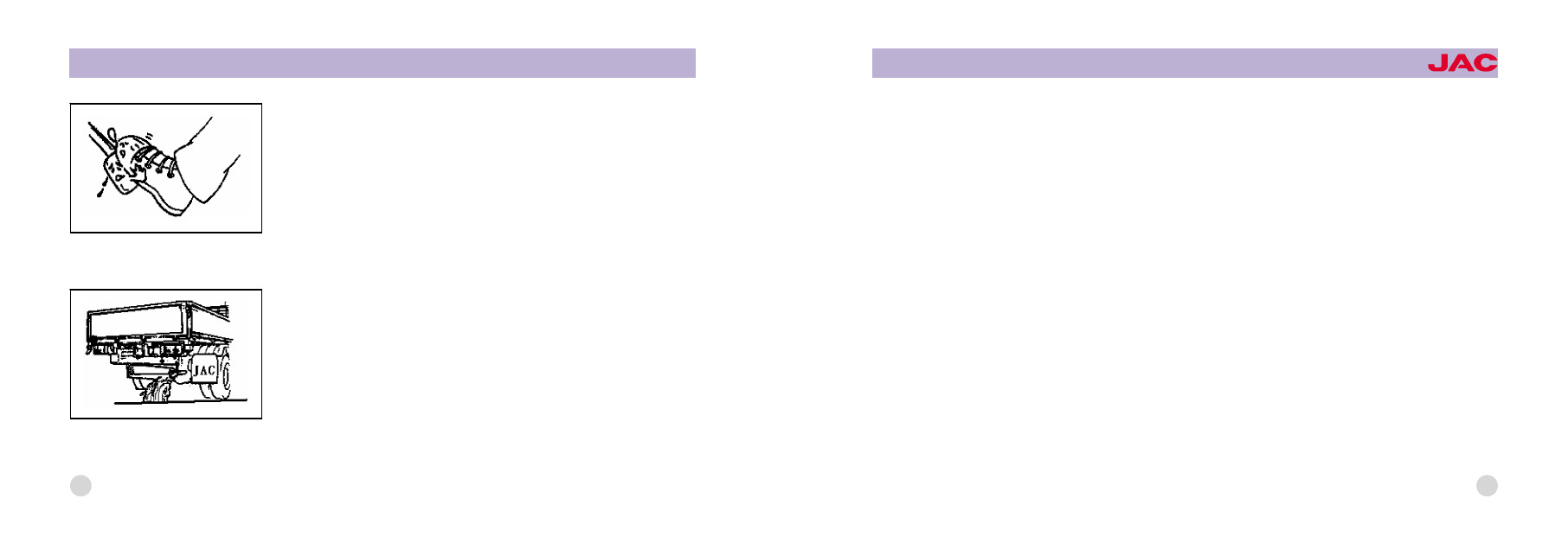

2. Check if the brake pedal back play and height are OK for normal work.

3. Check the engine for any strange noises and emission colors.

OWNER爷S MANUAL

JAC High end Light Trucks

71

Driving

Proper driving and maintenance will prolong the vehicle's service life, but also improve the economy of
fuels and oils.

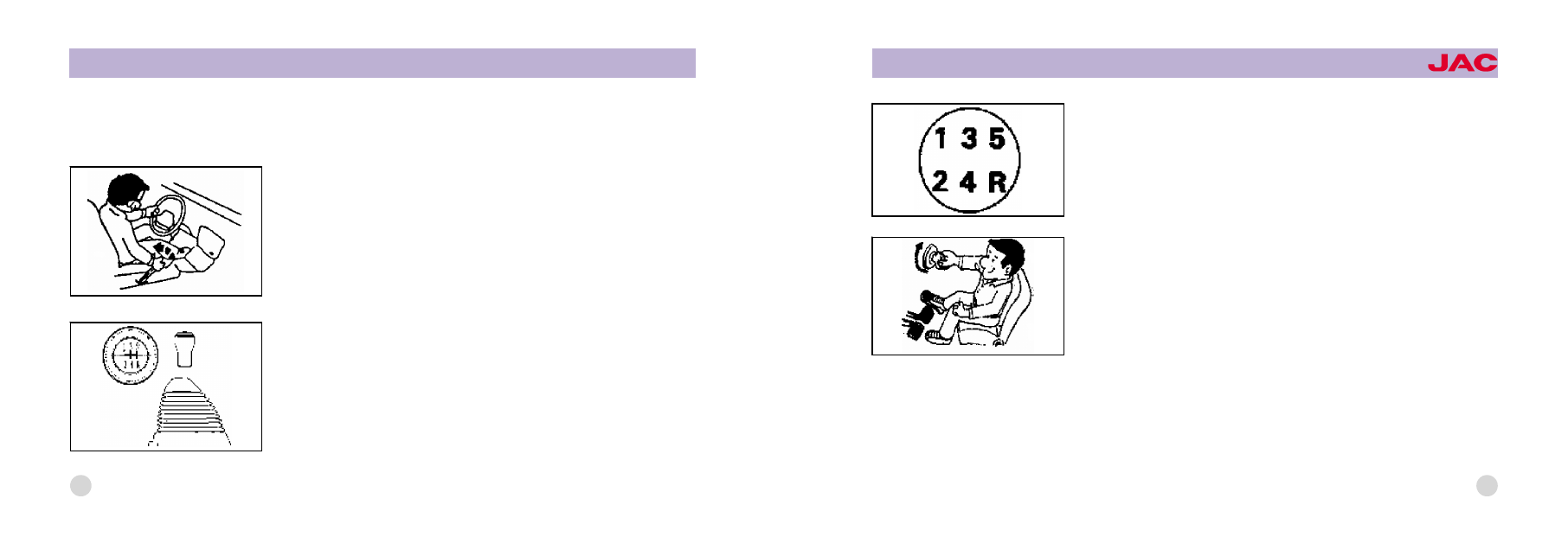

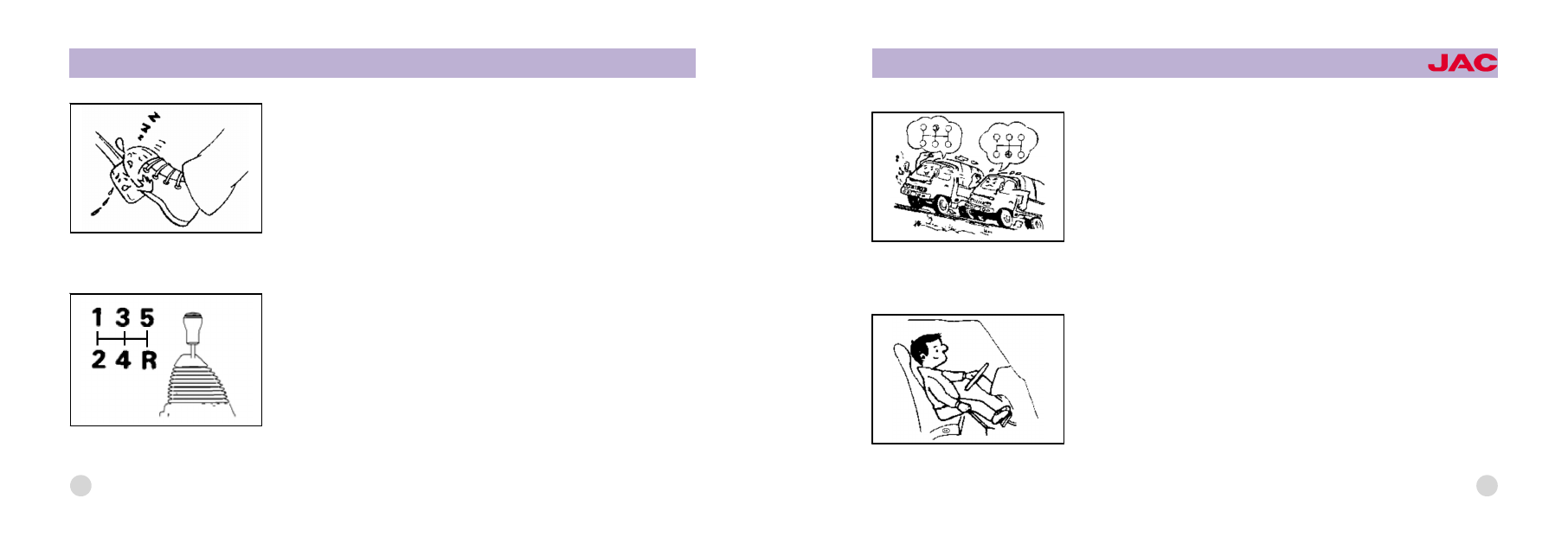

Preparations before startup
1. Push the parking brake handle down to the end.

2. Put the gearshift lever in the neutral position.

72

OWNER爷S MANUAL

JAC High end Light Trucks

3. The gear shift chart on the lever handle.

Engine startup
Turn the start switch to "ON" position, check if the horn and the instruments in
the panel are working properly, if the turn signal lights and brake lights are OK,
and if the door mirrors are correct in angles and positions.
1. Normal startup
Turn the key to START, and the engine will get started, immediately release the
clutch pedal. Keep low speed running, do not step hard on the accelerator.
2. Startup in winter

If one startup fails in the normal way, start the engine for the second time after two minutes. When it is very cold and the
above method does not work, the following steps can be taken for startup:
a. Use hot water as the cooling water. Open the drain cock when adding hot water, and do not close it until hot water
flows out.
b. Heat up the engine oil to about 80益-90益 before adding it to the oil sump.

73

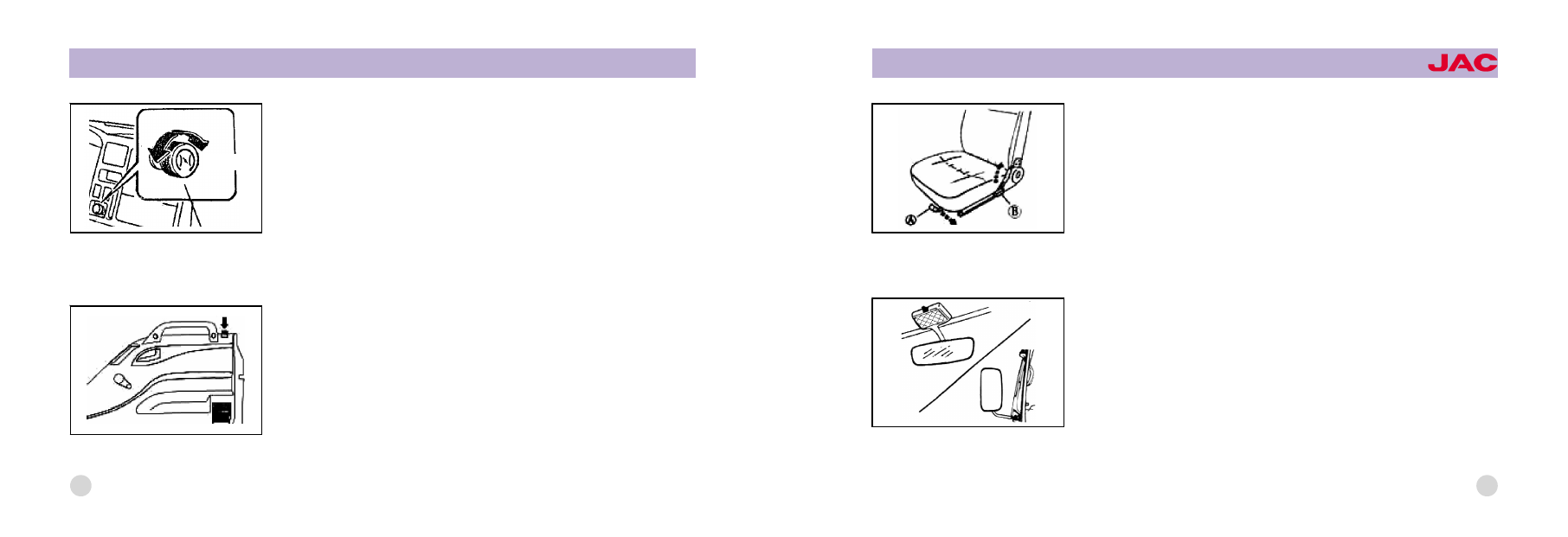

3. When the engine fully warms up, the idling control knob should be turned
back to its original position.
4. Do not accelerate as soon as the engine is started, it is better to idle run for
3-5 minutes before driving, to achieve good lubrication. Take care that idling
time shall not be too long.

Before vehicle running
1. Lock all the doors.

Increase

Decrease

74

OWNER爷S MANUAL

JAC High end Light Trucks

2. Adjust the seat.

3. Adjust the rear-view mirror and the door mirrors.

75

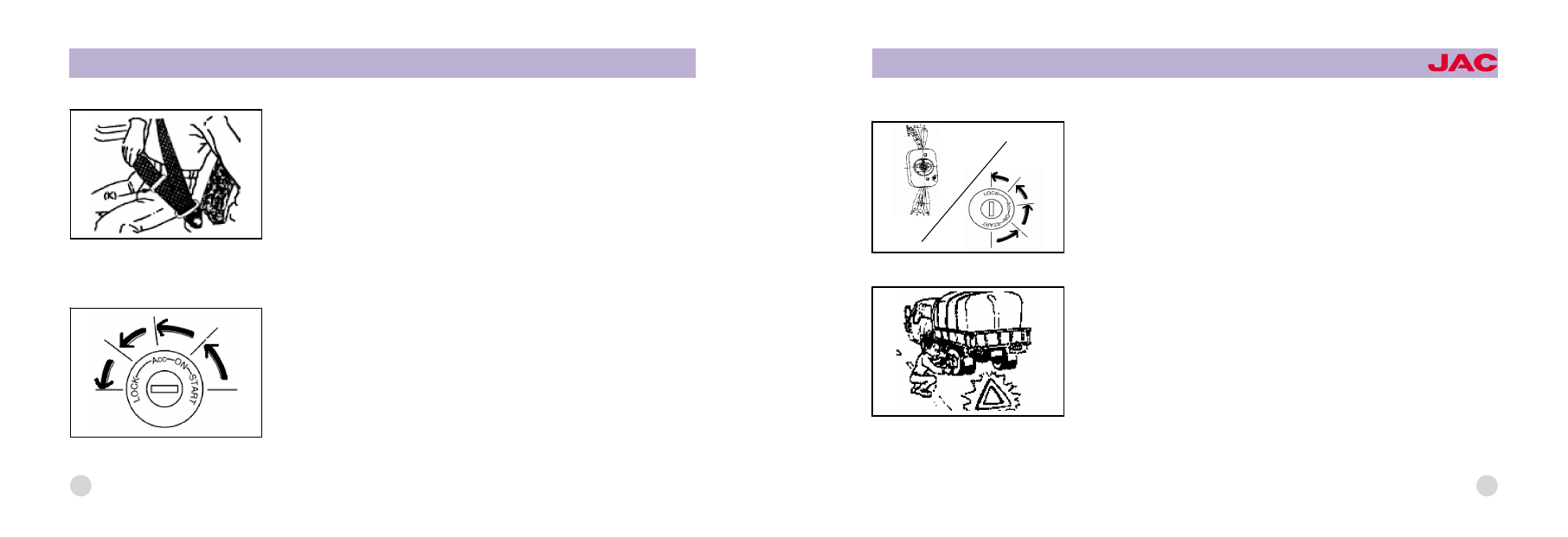

4. Tighten the seat belt.

Engine stopping
Turn the start switch to "ACC" (accessories) or "LOCK"(lock firm) position.

76

OWNER爷S MANUAL

JAC High end Light Trucks

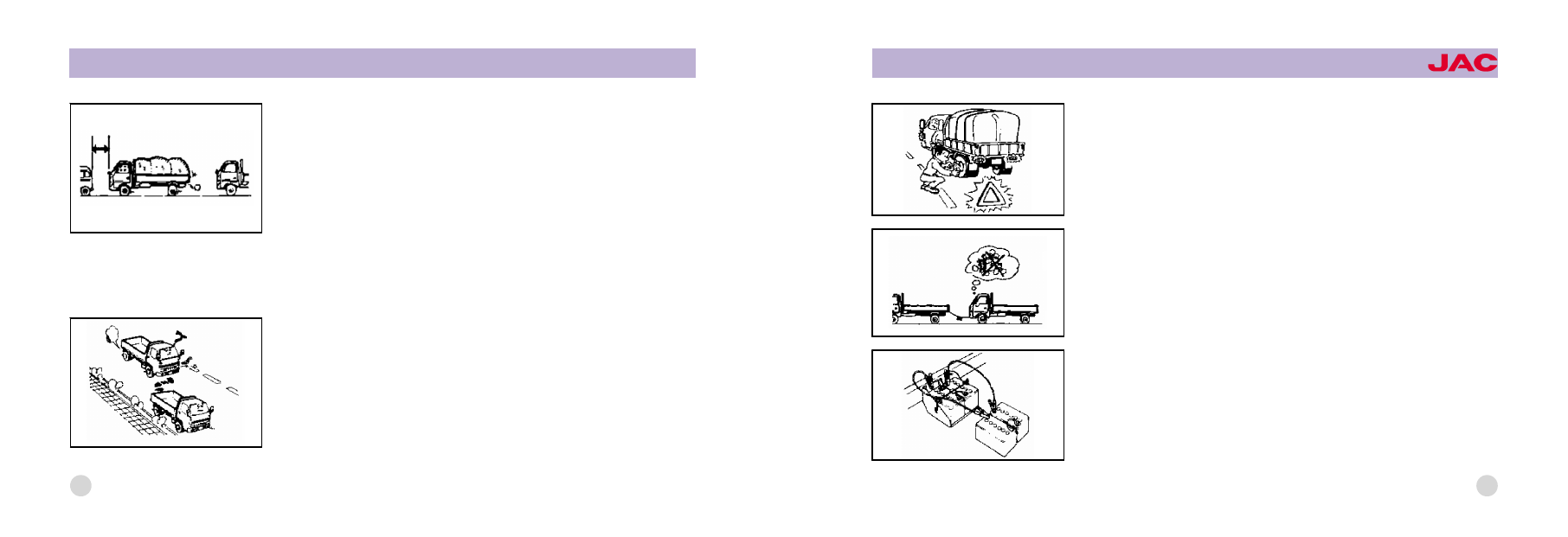

Parking
1. Check if the light control switch and the turn signal light switch are in off pis鄄
tons. The headlights, turn signal lights and small lights can still be operated
even if their start switches are in off positions.
2. To have the parking brake work reliably. If the vehicle is to be parked on a
slope unattended, some wheel wedges must be put under the wheels.

If the vehicle must be parked on the road for some reason, it should be parked
near the road curb instead of on the roadbed. If the vehicle breaks down in the
middle of a road in a special case, a warning sign should be placed 200M in
front of and behind the vehicle respectively.
Try to avoid stopping on slopes. If necessary to stop on a slope, the parking
brake handle should be pulled up completely, and shift into low speed. Put tri鄄
angle pads or stones behind the wheels to prevent back sliding. Parking on a
slope should have the parking brake work reliably, with the emergency lights
on.

77

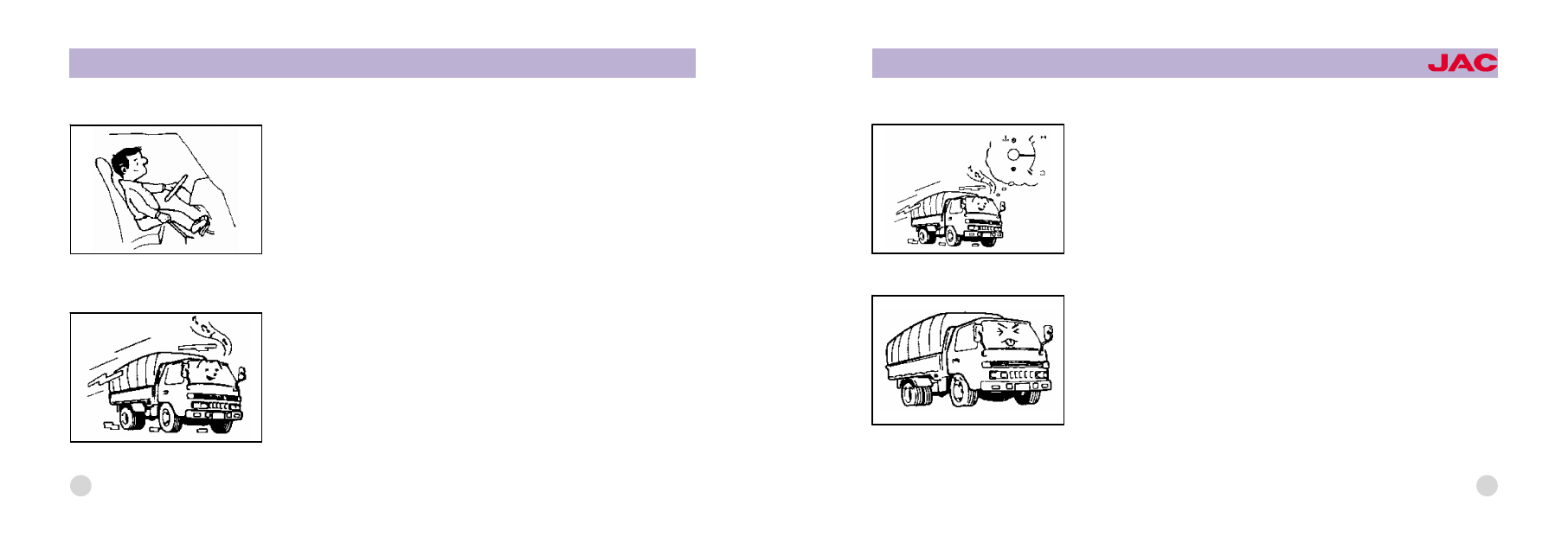

Attention points for driving
1. Avoid over speed running of the engine
When going down a slope, pay special attention to avoiding over speed running
of the engine. Engines are prone to run at over speed when shifted to low
speeds.

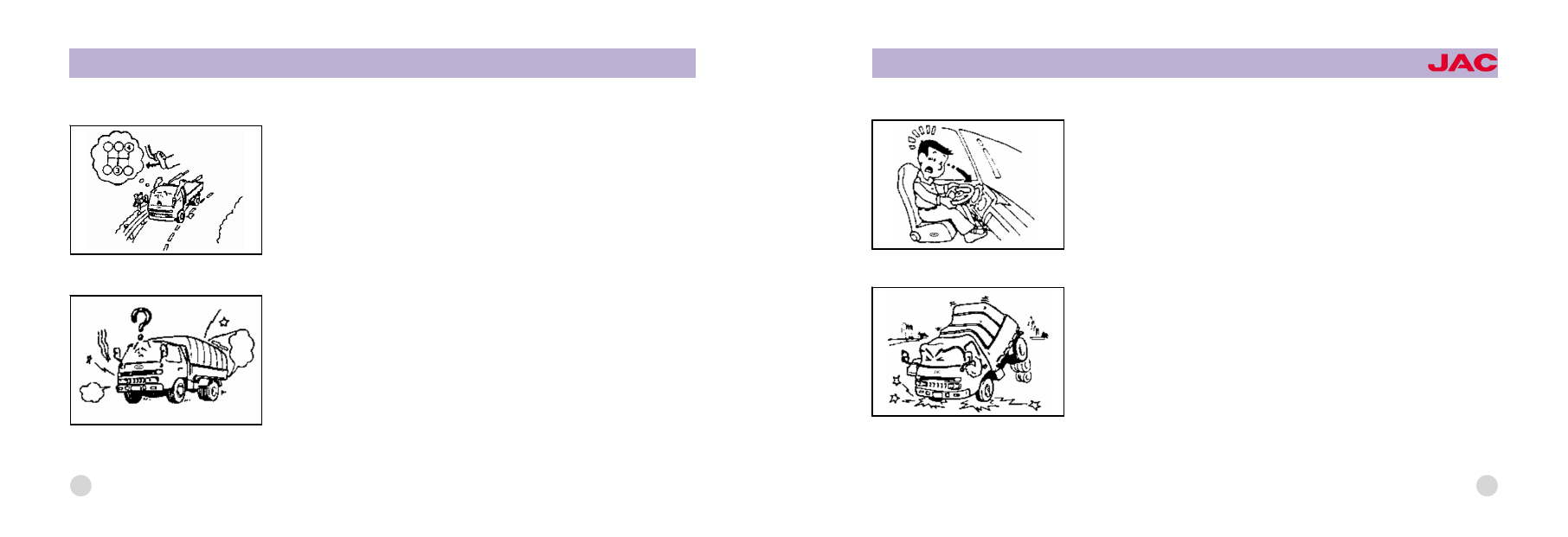

2. If abnormal noise is heard or strange smell is smelt during driving, stop driv鄄
ing at once and find out the reason for that.

78

OWNER爷S MANUAL

JAC High end Light Trucks

3. If the indicator lights or instruments are not working correctly during running,
stop driving at once and find out the reason for that.

4. Try to avoid abrupt acceleration and emergency brake as much as possible.

79

5. Do not leave the foot on the clutch pedal during driving, or partial separation
will occur and this will bring about premature wear of the clutch discs.

6. Before and after backing, the vehicle must be stopped still before shifting the
lever to the Reverse gear or shifting back to Gear 1 position.

80

OWNER爷S MANUAL

JAC High end Light Trucks

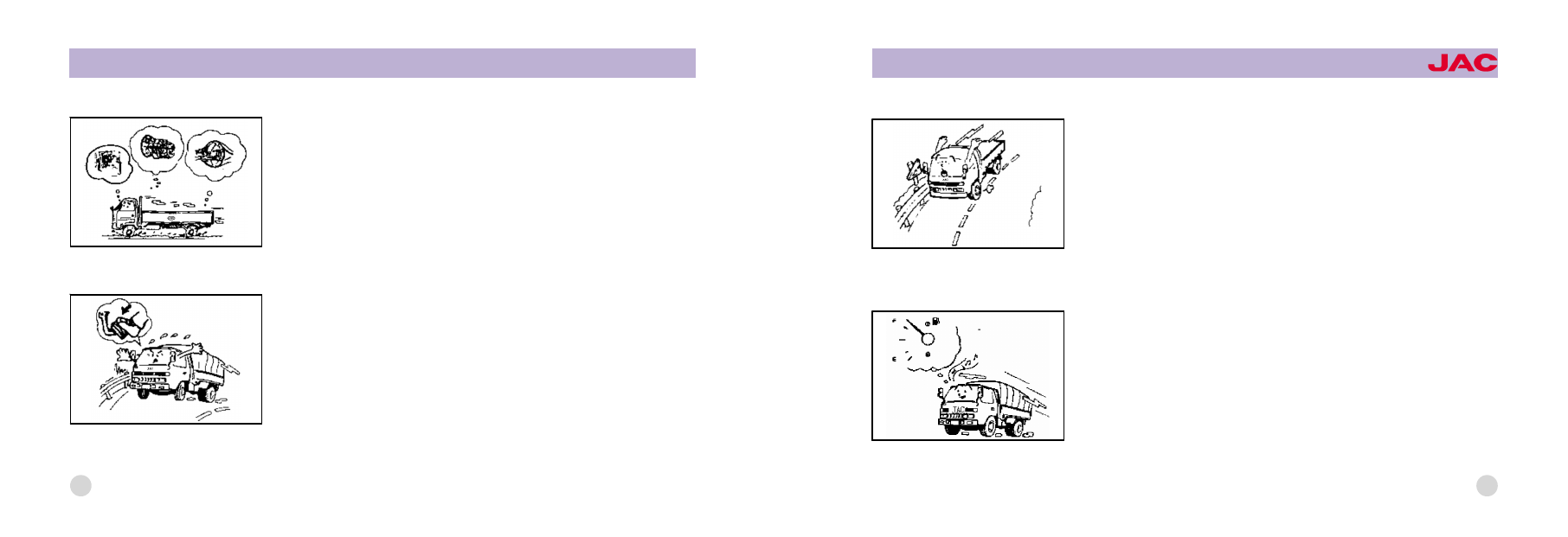

7. When going up a slope, to avoid engine overload, the gearshift lever should
be moved to the low speed in time before the engine begins to load up and
slow down.

8. When going down a slope, the gearshift lever should be moved to low speed
so as to have the braking effect from the engine deceleration.

81

9. Carefully drive across shallow rivers or puddles of water, so as not to have
water get into the air pipe and bring about serious damage to the engine, After
passing streams or water, check whether any water has got into the rear axle
and the gear oil in the gear box. If water is found in it, drain the gear oil and
then refill to the specified quantity.

10. Pay special attention during driving heavy rains or shallow streams, be鄄
cause the brake will be wet and exert less braking force.

82

OWNER爷S MANUAL

JAC High end Light Trucks

11. Never stop the engine during driving; otherwise the braking effect will go
down due to the braking booster stopping. If the pneumatic switch is turned to "
LOCK" position during driving, it will cause great danger, because the steering
wheel is locked and the vehicle is beyond control.

Economic driving
1. Unnecessary high-speed running, or slow running with the gearshift lever in
high speed, will cause over-consumption of fuels.

83

2. After acceleration, the gearshift lever should be put in high speed, slowly re鄄
leasing the clutch pedal.

3. Move the gearshift lever into direct gears or overpass gear, to keep certain
speed as much as possible.

84

OWNER爷S MANUAL

JAC High end Light Trucks

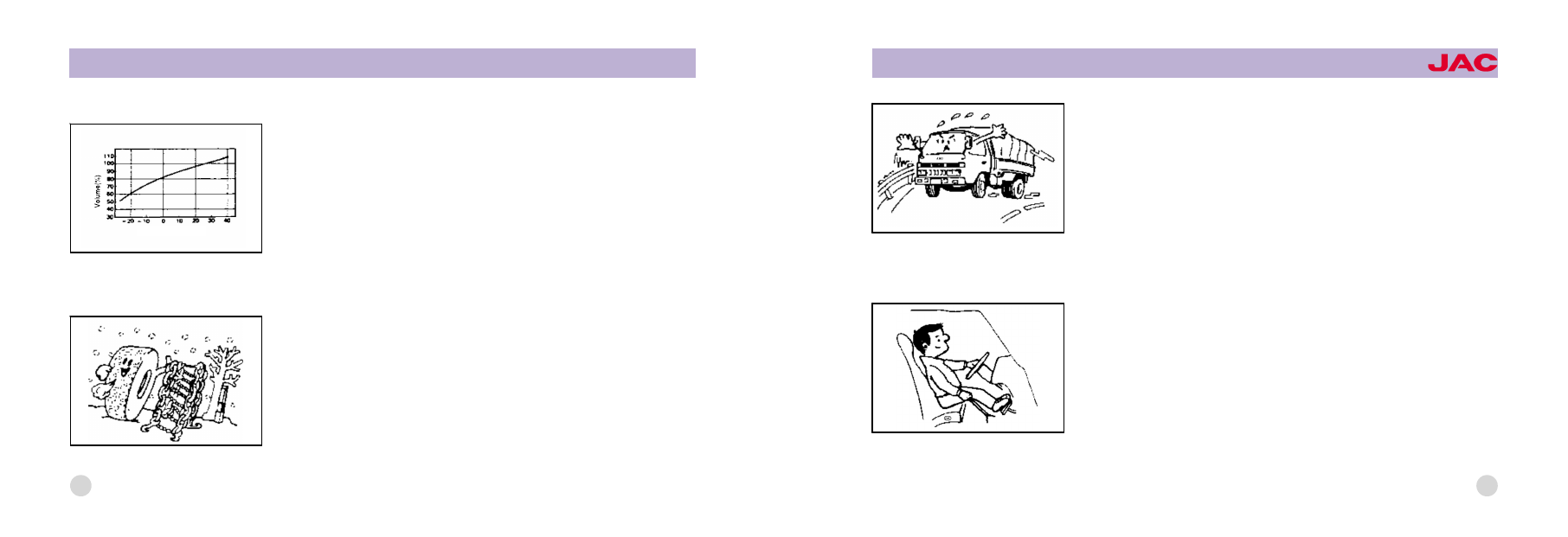

4. The cooling water temperature should be kept in the normal range during
driving.

5. If the tires are not pumped enough, there will be more fuel consumption.

85

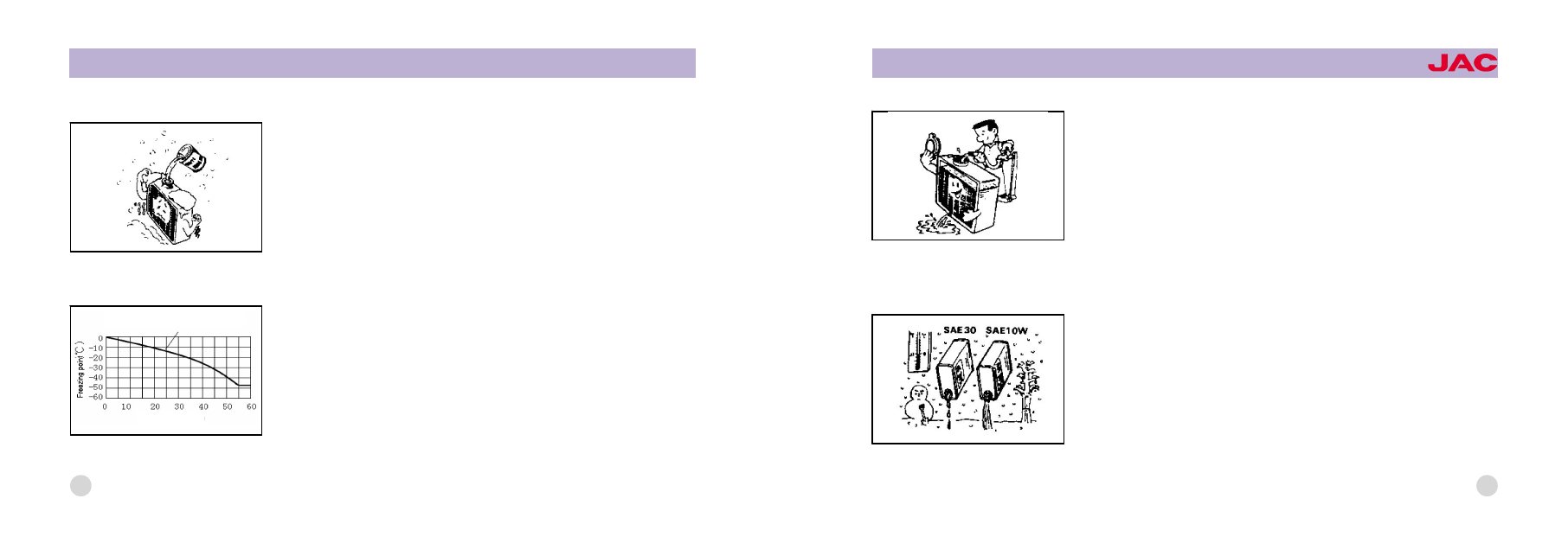

Vehicle management and maintenance in winter
Use of anti-freeze fluid
The freezing temperature of the cooling water for engine will vary with the con鄄
tent of the anti-freezing fluid in it.

1. The correct mixing ratio of the anti-freezing fluid can be set according to the
curve shown in the figure on the left.
It is users' responsibility to keep right content of anti-freezing fluid correspond鄄
ing to the ambient temperature where the vehicle is used.

86

OWNER爷S MANUAL

JAC High end Light Trucks

Durable cooling water(glycol-based)

mix ratio(%)

2. It is better to wash the inside of the cooling system before glycol based
cooling water is used.
3. Any damaged rubber hose should be replaced, because the engine cooling
water will leak out even if the cracks are very small in the hose.

Engine oil
With the ambient temperature going down, the engine oil viscosity will go up.
Use the engine oil with viscosity suitable to the ambient temperature.

87

88

Battery
The battery capacity will decrease along with the drop of ambient temperature.
The specific gravity of electrolyte will also go down with the rise of discharging
rate.

Running on ice or snow
1. It is suggested that anti-skid chains or snow-road tires be used.

Mixing ration(%)

Temperature渊益冤

OWNER爷S MANUAL

JAC High end Light Trucks

2. Avoid high speed driving, abrupt acceleration, emergency brake or sudden
turning.

3. Use low speeds so as to get the braking effect from the engine deceleration,
and be careful in using foot brake system.

89

90

4. Keep enough distance with vehicle ahead during driving.

In emergency cases
Emergency stop
1. If it is necessary to park on a road for some reason, try to stop the vehicle
as close to the road side as possible, never stop in the roadbed.

OWNER爷S MANUAL

JAC High end Light Trucks

2. Put the parking brake into reliable braking state, meanwhile, the danger
warning flash light should be used no matter if it is daytime or evening.

Emergency start
It is forbidden to start the engine by way of traction from another truck, because
the engine starting may have forward impact, which will cause possible collision
with the truck that gives traction.

When the battery is already totally discharged out, the 12V auxiliary battery,
with a same rated voltage as the battery, can be used if you want to start the
vehicle.
Be very careful in handling with the battery, to avoid serious injury, explosion,
sparks from acid liquid firing and the consequential damages to the vehicle or
electric elements.

91

92

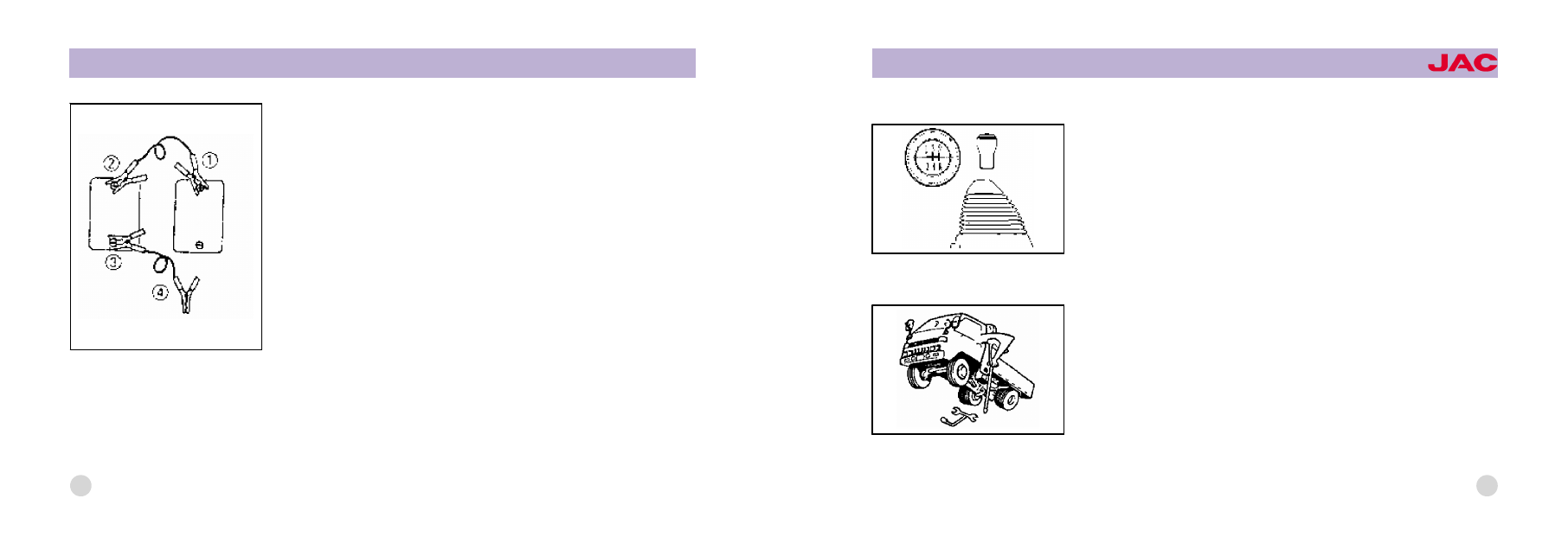

Wiring connection steps
Jumper cables can be used to connect the battery in another truck to start the
engine in the truck that has trouble.
1. Use a truck that is provided with a battery of the same rated voltage (12V).
2. Connect the jumper cable in the following steps.
淤 positive terminal of the totally discharged battery
于 positive terminal of the auxiliary battery
盂 negative terminal of the auxiliary battery
榆 The chassis grounding wire with the totally discharged battery, the grounding
wire be away from the totally discharged battery as far as possible.
3. After the jumper cable is connected, start the engine in the truck that has
auxiliary battery.
4. Increase the speed of the engine in the truck that has auxiliary battery, and
then start the engine in the truck whose battery is totally discharged.

5. After the engine gets started, disconnect the jumper cable in the reverse order.
Never connect the cable between the positive and negative terminals. Do not disconnect the cable from the terminal pillar
while the engine is still running, otherwise a failure will occur in the electrical system.

OWNER爷S MANUAL

JAC High end Light Trucks

Traction
Pay attention to the following points when tracking vehicles:
1. If the gearbox can work normally, its gearshift lever should be placed in neu鄄
tral.

2. If any failure occurs to the transmission, it will be necessary to dismantle the
propeller shaft from the flange on the rear axle and have its end tightened to
the frame.
Then, put the traction cable (safety chain or cable) onto the hooks of the track鄄
ing truck and the vehicle that cannot run. Traction shall be done at a speed of
40km/h or below.

93

Venting of the fuel oil system
If the fuel in the tank is used up, it is likely that air has been sucked into the fu鄄
el oil system. If it is the case, fuel oil will not be able to get sucked into the en鄄
gine. To prevent such phenomenon, venting must be done for the fuel oil sys鄄
tem.
For venting of the HFC4DA1 series diesel engine, loosen the nut of high pres鄄
sure pipe of Cylinder 4, use the starter to start the engine for about 10 seconds
before tighten the nut.

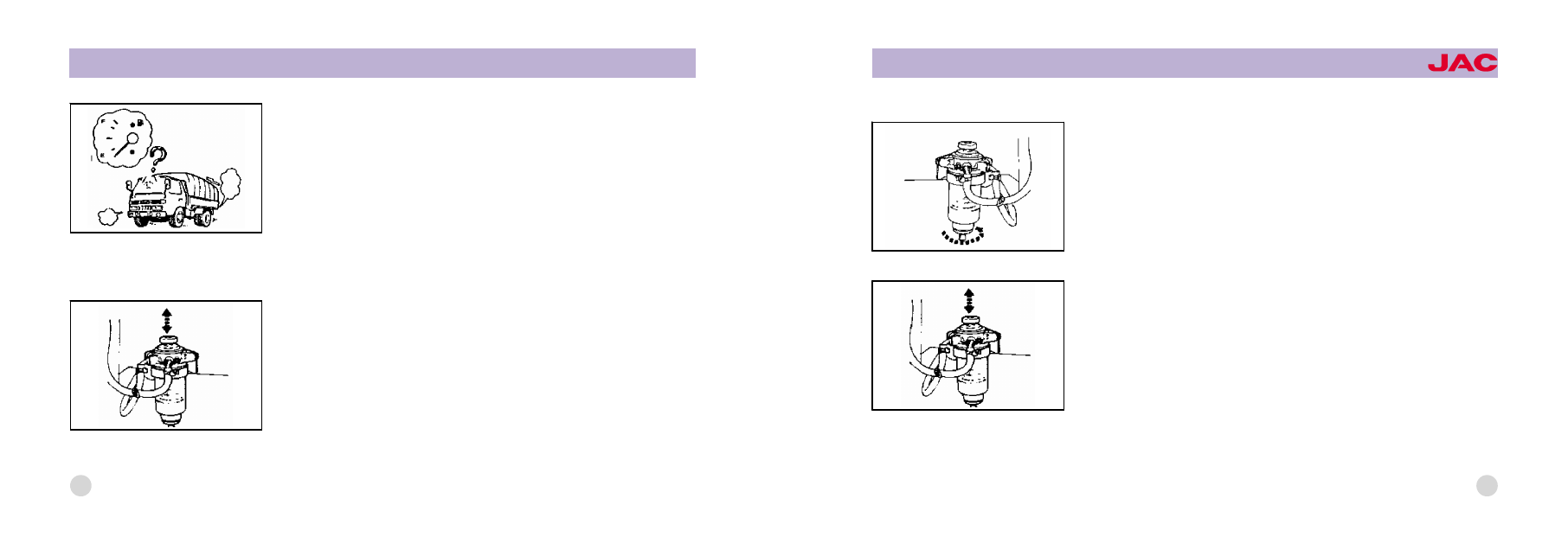

1. Press up and down the handle of the manual oil pump fixed on the oil/water
separator for several times, to lead the fuel containing air from the fuel oil sys鄄
tem into the jet pump.
2. After the venting of the fuel oil system is finished, start the engine with the
start switch.
3. If the engine fails to start within 10 seconds, then repeat Step 1 and 2.

94

OWNER爷S MANUAL

JAC High end Light Trucks

Oil/water separator and drainage
When the indicator light of the oil/water separator is on, drainage of water must
be done as per the steps below.
1. Find a safe place to park the truck.
2. Open the engine hood, loosen the drainage plug counterclockwise, and push
up and down the handle of the manual pump on the oil/water separator for sev鄄
eral times, until about 0.1L water is drained.
3. After drainage, tighten the drainage plug clockwise, and push up and down
the handle of the manual pump on the oil/water separator for several times.
4. After the engine is started, check if any fuel is leaking from the drainage
plug. Meanwhile, check if the indicator light of the fuel filter is off or not.

95

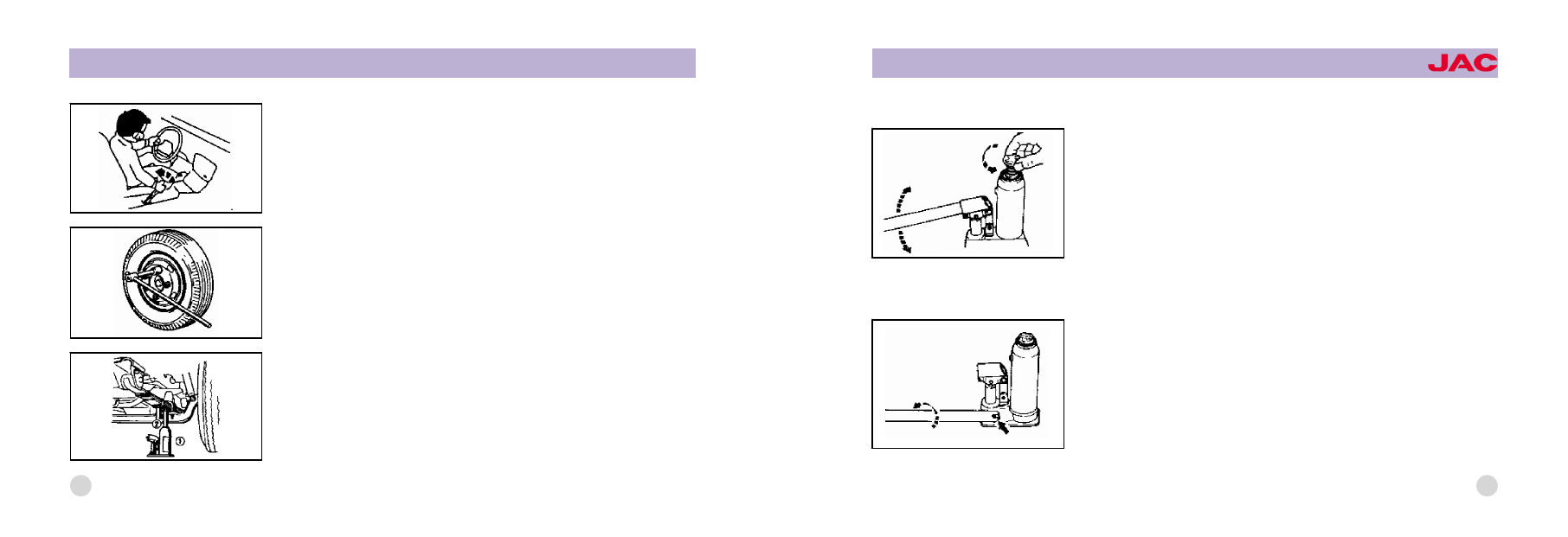

Jack up the truck for replacement of leaking tires
Preparations
1. Park the truck on a flat ground; pull tight the parking brake handle.
2. Pull the gearshift lever into the reverse position.
3. Turn on the danger warning flash light.
4. Put stoppers behind the wheels diagonal to the jack-up position.
5. Loosen the wheel nuts but do not take them off. The nuts in the right wheels
have right threads, and the nuts in the left wheels have left threads.
6. Place the jacks under the following support points specified.
Front wheels:
淤 The first spring piece from the bottom of the leaf spring.
于 The second spring piece from the bottom of the leaf spring.
Rear wheels:
淤 Only applicable for vehicle with low flat floors.

96

OWNER爷S MANUAL

JAC High end Light Trucks

Information about jacks
Jack up:
If the jacking point of the vehicle is higher than the top of the jack, turn the jack
head counterclockwise to protrude longer.
As shown in the figure, insert the jack handle and pull it up and down.

Lay down:
With the jack in the state as shown in the figure, slowly loosen the vent hole
screw counterclockwise.
Never jack up the truck on a slope or soft ground, otherwise it cause serious
danger.

97

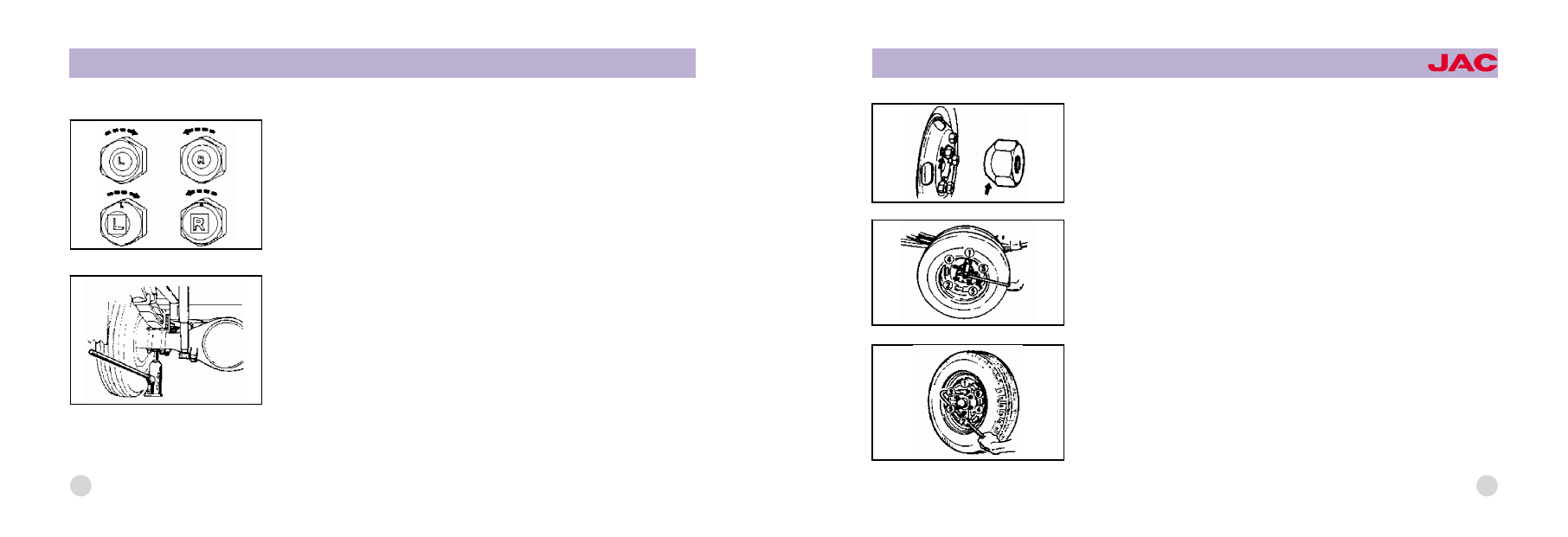

Wheel replacement:
1. Loosen the wheel nuts with a wheel nut spanner.

2. Jack up the wheel, screw off the wheel nuts, take down the wheel, and then
install the spare wheel.

98

OWNER爷S MANUAL

JAC High end Light Trucks

3. Place and tighten the wheel nuts for the moment, and lower down the wheel
onto the ground.

4. Tighten the wheel nuts with a wheel nut spanner in the order as shown in the
figure below. Now securely tighten the nuts with the tightening torques below.

Tightening torques for wheel nuts (Nm)
Front wheels: 137耀196
Rear wheels: 343耀441

99
