18

engine.
When running, do not increase or
decrease the vehicle speed abruptly
and do not shake the steering wheel
without reason, listen whether there is
abnormal noise or not, check the
reading and indicator lamp of all the
instruments for normalization. If
finding abnormal noise or abnormal
events, stop the vehicle immediately
and check it, take necessary
adjustment and repair.
When downgrading, do not stall the
engine. When downgrading steep
ramp, shift the shifting rod into low
gear and take braking operation at
intervals to avoid the over speeding
running
When running across a shallow river

or loblolly, prevent the water from
entering into air intake lines of the
engine, rear axles and transmission
case. Check rear axle and trans -
mission case for entering water after
padding. If there is water, drain off it
and add specified quantity of gear
oil. The vehicle should not run at a
high speed after padding, brake
pedal should be depressed at
intervals to resume the braking
performance as soon as possible.
When running on icy or snowy road,
run at steady speed. Do not take
emergency braking and do not turn
the steering wheel fiercely to avoid
skidding danger. Keep long safety
distance from the foregoing vehicle.
When running in heavy rain, drive the

vehicle more carefully to avoid
decreasing the braking performance
of the brake because of moist. Do
not take emergency braking opera -
tion to avoid the danger of skidding .
2. Swerving
Swerving of the vehicle produces
centrifugal force which can be bigger
when the vehicle speed becomes
higher. The force can bring turning
over in the transverse direction in
serious condition. Therefore, in the
50 -100 meters position before
swerving, you should ring the horn,
turn on the turning lamp and reduce
on the freezing and muddy road or in
the weather of heavy rain, fog, wind,
sand and reduce the vehicle speed
to less than 10km/h, swerve the

OWNER爷S MANUAL for

HFC1061,HFC1063,HFC1083

series trucks

19

vehicle solely alongside the right
side of road. When swerving, turn the
steering wheel uniformly according to
the situation of road, the swerving
track should be transited smoothly ,
the turning motion should not be too
great or too small. Do not turn or
return the steering wheel suddenly.
Try your best to avoid taking braking
operation while turning the steering
wheel, especially emergency braking.
When steering, if found skidding of
the front wheels, put up the
accelerator pedal and turn the
steering wheel properly along the
skidding direction, and correct the
running direction after the skidding
stops.
3. Turning around院

When turning the vehicle around by
180益 , select the square, large -
scale crossing or flat broad which
have little traffic flux and turn around
the vehicle at a time along the
running direction. At the 50 -100
meters position in front of the turning
spot, reduce the vehicle speed, shift
into low gear and send out turning
around signal.
When turning around with running
forwards and backwards , send out a
turning around signal at first, reduce
the vehicle speed and run towards
the right side of road . When
approaching the preset spot for
turning around, observe the situation
of road, turn the steering wheel to the
left extreme position rapidly and

have the vehicle run to the left side
of road slowly. When approaching
the roadside, return the steering
wheel rapidly. After observing the
situation behind the vehicle , start
and turn around vehicle, turn the
steering wheel to the right extreme
position at the same time. When
approaching the roadside, return the
steering wheel rapidly and stop the
vehicle. If the turning

around

operation can not be done for once ,
repeat the operations above.
4. Backing 院
The operation of shifting into reverse
gear or shifting from reverse gear to
onward gear can be done after the
vehicle stopped completely. After
shifting into the reverse gear, the

20

back -up light lights. The vehicle
speed must be less than 5 km/h
when backing. If the driver cannot
discern the situation behind the
vehicle because the vehicle is
loading or because of other reasons,
the backing operation must be
commanded by one person who is
not in the vehicle. Do not back the
vehicle without commanding.
5. Parking of the vehicle and stop of
the engine.
When preparing to park the vehicle ,
the vehicle speed reduces or the
vehicle slides out of gear and
indicates with turning light. After the
vehicle parked. Pull up the parking
brake rod . If the vehicle must be
parked on the road for some

reasons, park the vehicle near the
roadside and do not park the vehicle
on the running lane. Under the
exceptional condition like breaking
down in the middle of road, two
caution plates should be placed on
the position of 200 meters in front of
and behind the vehicle.
Avoid parking on the ramp. If the
vehicle must be parked on the ramp,
pull up the parking brake rod to the
extreme position, shift into low gear
and block the vehicle with triangular
chocks or stones to prevent it from
sliding. Note: Make sure that the
parking brake can work when
parking on the ramp at the same
time, turn on the emergency warning
signal indicator light.

After parking, especially after the
engine operates with heavy load, do
not stall the engine immediately, and
keep the engine operating in low
speed for several minutes. After the
temperature of water decreases to
less than 70益 , vehicle is going to
stop.
When parking midway in winter, take
the heat preservation and anti freez鄄
ing measures for the engine. Prevent
the oil tank from isolation in summer.
After the vehicle runs, routine service
and inspection should be done on
the entire vehicle噎噎

OWNER爷S MANUAL for

HFC1061,HFC1063,HFC1083

series trucks

21

Engine

Air inlet and air exhaust
systems

Inlet system includes air inlet pipe
assembly尧 air filter 尧branch pipe of
air inlet. Air exhaust system includes
exhaust pipe尧 muffler and exhaust
tailpipe etc.
Using and maintenance
1. Service life of engine has the clos鄄
est relationship with the working
condition of air filter. It is forbidden to
use the engine without air filter or
with air filter that cannot work. Taking
the air inlet port of air filter as the ini鄄
tial air inlet port is also forbidden.
2. Check the inlet manifold and ex鄄
haust manifold for every 1000km run鄄
ning.

荫

Check nuts for looseness, when

tightening the nut on the inlet and
exhaust manifold, the torsion force
should be equable, or else the air
leakage can occur.

荫

Check the inlet and exhaust mani鄄

fold for crack and hole, check the
gasket for damage and erosion, if
finding those phenomena, replace it
with a new one.
Air filter
The function of air filter is to filtrate
out the dust and the sand in the air
entering into the engine.
Air filter is cyclone dust gathering air
cleaner with paper filter element. Af鄄
ter external air entering into the air fil鄄
ter through the air entering into the
air filter through the air inlet pipe,

22

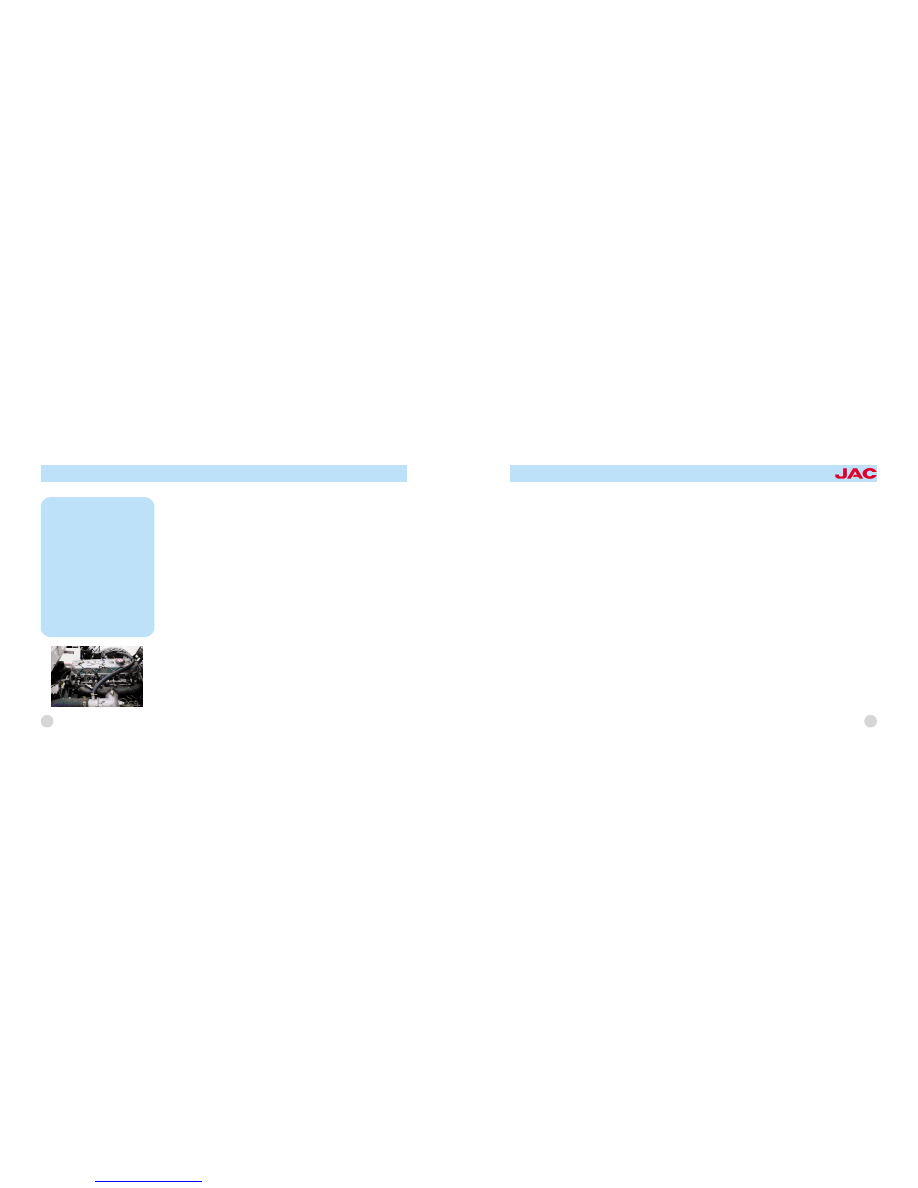

The signboard of engine

OWNER爷S MANUAL for

HFC1061,HFC1063,HFC1083

series trucks

Note院The details of the engine
structure尧 assembling尧 adjust鄄
ment尧 using and maintenance can
be consulted in the operating
specification of relevant engines.
Note: there is a signboard of en鄄
gine on the top or on the side of
the cylinder. Marked with model of
engine, serial number when leav鄄
ing the factory, date when leaving
the factory, demarcated rotational
speed etc. please find the exact
position so as to use and repair our
product.

23

larger dust particle can be separated
from the air by the function of cy鄄
clone vane, then can be thrown into
the dust gathering plate, the sepa鄄
rated air keep on moving and enter
into the cylinder by the filtering func鄄
tion of the paper element.
For every 1000km running , check
and maintain the air filter. When run鄄
ning in the condition of excessive
dust, the running mileage interval for
inspection and maintenance should
be shortened suitably.
Cleaning of the air cleaner:
1. Remove the dish shaped nut from
the covering lid. Get the filter element
after opening the covering lid.
2. Clean the covering lid and inside
of the outer covering with clean and

dry cloth. When cleaning , do not let
the water enter into the filter element.
3. Clean the dust unloading valve to
make sure it isn't worn and can
work.
4. Check whether the rubber tube
connected to brake is tight or not
and close it tightly .
5. Clean the filter element of the filter.
Use compressed air gun to remove
the dry dirt or dust (air pressure
should be less than 690kpa), remem鄄
ber to blow from inner side to outer
side of the filter element to clear
away the dirt or dust . Patting or
knocking are forbidden.

Cooling system

Brief description of the structure
Cooling system adopts closed wa鄄
ter-cooling pressure cycle type. It is
composed of radiator尧cooling fluid尧
thermostat尧fan gear尧connection hose
etc.
Maintenance of cooling system
1. It' s recommended to use long -
term effective antifreeze preservative
liquid of glycol base as cooling fluid.
In the north, it can avoid damage to
the engine due to solidification of
cooling fluid in winter; in the south, it
can increase the boiling point of
cooling fluid in summer to avoid
damage to engine due to air resis鄄
tance in high temperature.
2. Every time before driving, check

24

the liquid level in the radiator, if the
liquid is found insufficient, it should
be added to specified level.
3. Drainage of cooling system. In
cold region and in winter, for long -
time parking or finishing using the
vehicle everyday without using anti-
freezing preservative liquid, the cool鄄
ing system must be drained and the
water filler cap of the radiator must
be opened to avoid the incomplete
drainage of cooling water.
4. After engine operating for a long
time , furring can be produced in the
cooling water and it should be
cleaned in time .Clean it with the fol鄄
lowing method: mix 700 -800gram
kerosene, add the mixture liquid into
the cooling water , run in medium

speed for 5 -10 minutes, then after
engine stop working for 10-12 hours,
restart the engine and run for 10-15
minutes. Then drain the cooling sys鄄
tem with cleaned water.
Items in using long-term effective an鄄
ti-freezing preservative liquid
1. Choose suitable antifreeze accord鄄
ing to the lowest temperature of the
region, if the lowest temperature of
the region is -25益 , antifreeze of
which solidifying point is -30益
should be chosen.
2. Anti-freezing preservative liquid of
the same type should be used in
adding in case of deposition.
3. If finding deterioration of the anti-
freezing preservative liquid, replace
it entirely at once. Normal color of the

anti-freezing liquid is green or blue,
if the liquid is deteriorated, the color
will become deep red because of in鄄
filtration of impurity.
Adjusting of tension degree of fan belt
pulley
1. Too tight or too loose fan belt does
no good to operate the engine .
Consult engine assembly for details
of adjusting methods.
2. Adjusting methods: Adjust the fan
belt with adjusting bolts first, then do
accurate adjusting with the tension
rod; adjust degree of tension of the
V -belt with fingers, press each belt
with 98N force. Length of crankshaft
belt pulley-belt tension pulley is 10-
15 mm and length of belt tension pul鄄
ley-fan belt pulley is 7-8mm.

OWNER爷S MANUAL for

HFC1061,HFC1063,HFC1083

series trucks

25

Brief description of the structure:
Accelerating transmission device is
composed of accelerator pedal
mechanism尧 accelerator drawing wire
and speed governor handle of the en鄄
gine. (As shown in the figure above)
When pressing the pedal, driving
device of the mechanism pulls the

drawing wire and controls the open鄄
ing extent of the accelerator to in鄄
crease or decrease the speed
1. Accelerator pedal mechanism:
This mechanism adopts the latest
structure of ISUZU truck. It operates
simply and safely and is connected
to the accelerating drawing wire and

the hand throttle drawing wire; struc鄄
ture of the pedal adopts injected
molding type, which makes the as鄄
sembly convenient and causes little
operating noise.
2. Accelerating wire drawing:
It is operated with soft drawing wire
and has a safe structure; it's char鄄
acterized with convenient layout尧 lit鄄
tle frictional resistance and stable
transmission.

Hand throttle
1. Braking pedal bracket
2. Manual throttle drawing wire
3. Accelerator drawing wire
4. Accelerator assembly
5. Accelerator pedal assembly
6. Acceleration oscillating arm
of the engine
7. Frame

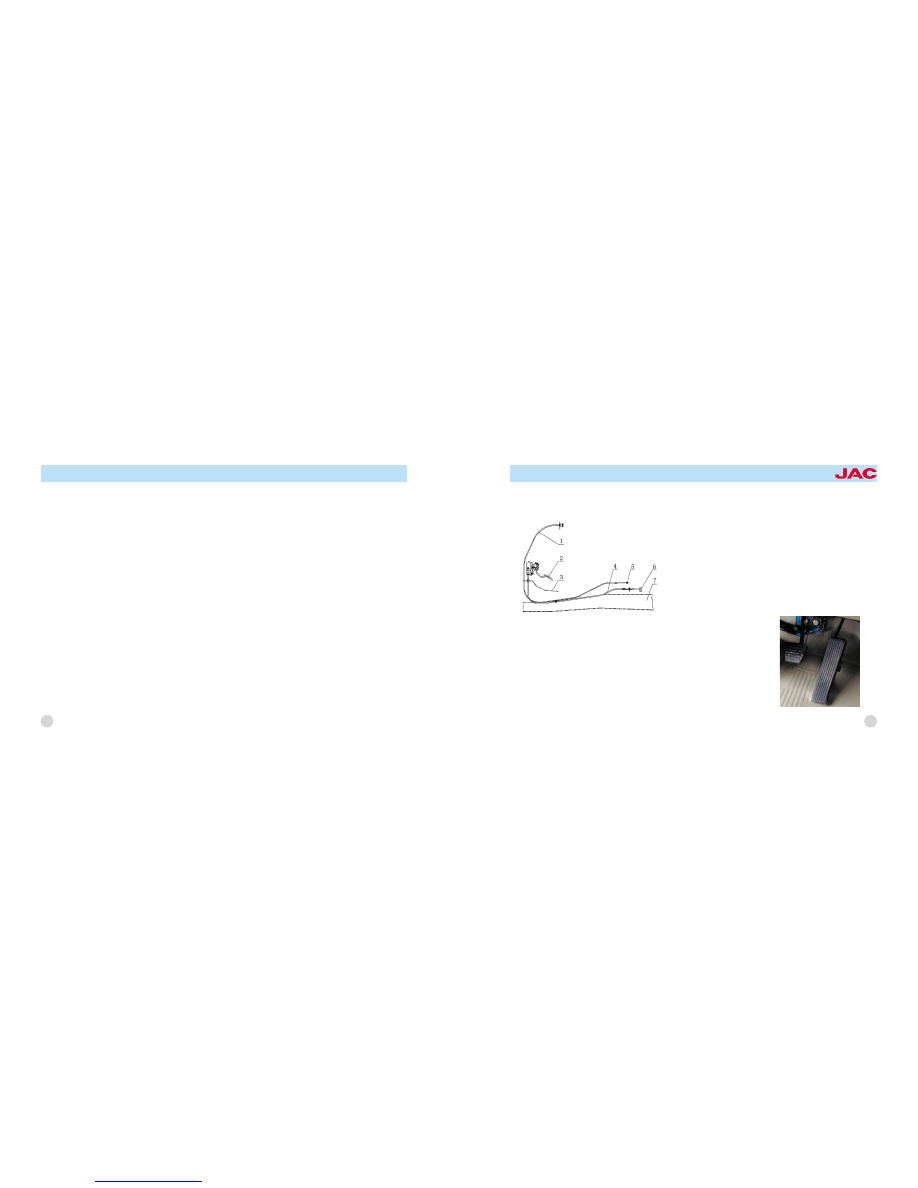

Schematic diagram of accelerating transmission device

Accelerating transmission system
