JAC Trucks. Manual - part 29

choosing different air speed and
direction of air sending.

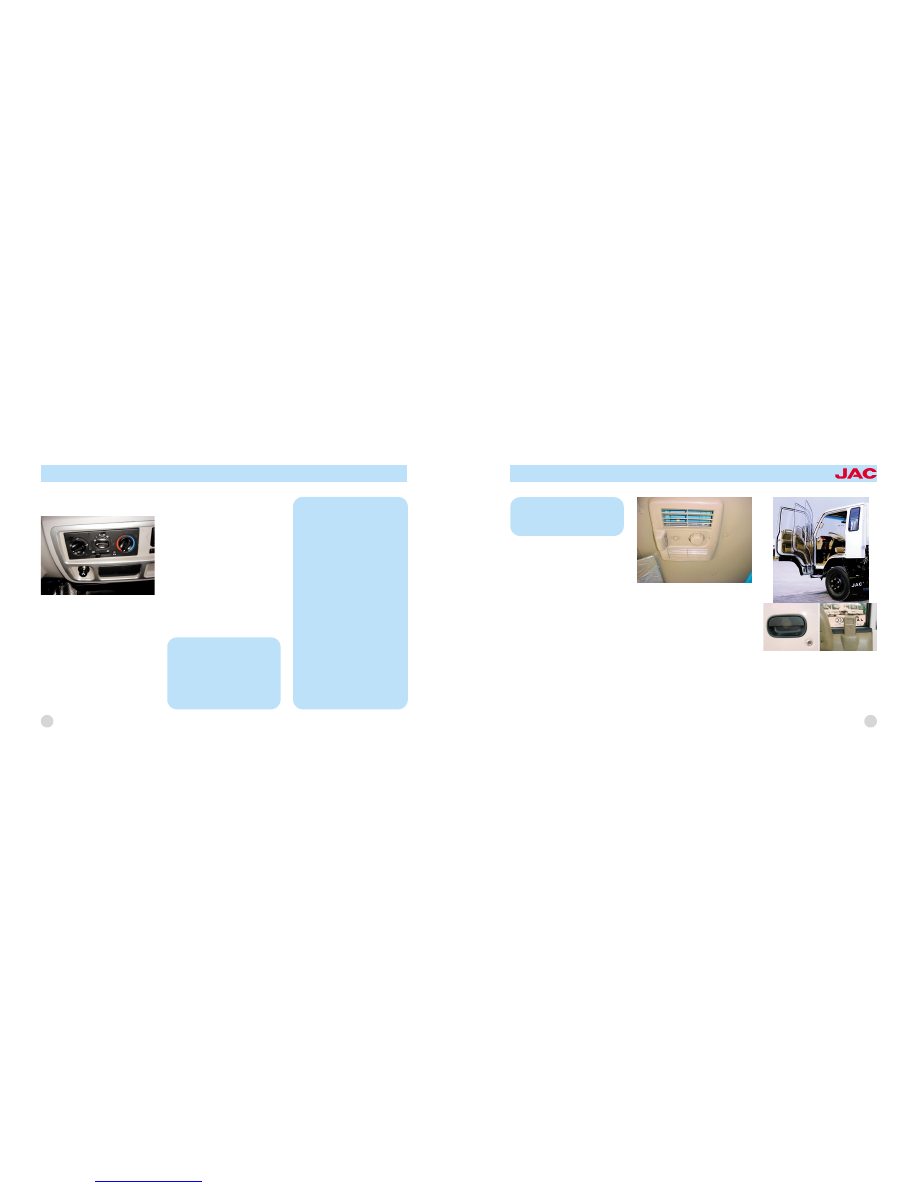

Operation
1. Start the engine.
2. Press Switch 4 of the air condi -
tioner to start air sender. The switch
has four grades from left to right to
make the air speed more and more
quick as well as making air stronger
and stronger.
3. Operate air-conditioner Switch 5,
then the compressor begins to work

and the whole system works too.
4. When using cold wind, please put
the Temperature adjusting handle 3
to the COOL position. When using
warm wind, put it to the HOT
position.To have air sending from
different directions, please adjust
Handle 2. To use warm wind only,
please close Switch 5 of the air -
conditioner.
5. Operate Handle 1 on natural wind
conversion position to have natural
wind outside come into the cab.

10

OWNER爷S MANUAL for

HFC1061,HFC1063,HFC1083

series trucks

Caution!
1. Avoid putting the handle to the
coldest position and pressing the
air speed switch on the lowest
position when using the air -
conditioner in order to prevent
evaporative machine from frosting.

2. Do not park the vehicle under
the sun .
3. Close the door and windows of
cab when using air-conditioner.
4. Use compressed air and cold
water to wash the condenser. (hot
water and steam are forbidden)
5. Have the compressor worked
for 5 minutes once a week in
winter to maintain the air condi -
tioner work normally.
6. Make sure the temperature of
water used to cold the engine reach
to 70益above when using air heater
and you should use antifreeze fluid
to avoid freezing radiator and inside
of air heater to be cracked.
7. If you do not understand the
structure and have no measures of

The top of cab's ventilating device

You can choose two ways to
ventilate the cab. Outdoor airiness
and indoor airiness
Outdoor airiness
1. Clockwise the rotary-knob on the
top of cab to make sure the top cab
closed.
2. Turn on the switch to "IN", then
turn on the rotary knob to "OPEN".
Indoor airiness
1. Clockwise the rotary knob to close
the ventilator louver.
2. Turn the switch to "out "which is on
the exhaust gear.

Door

1. The cab door, which has three -
step opening, can improve the
convenience for passengers to get
on or to get off. The partial opening
angle can be 30益 and 57益 . And
the full opening angle can be 90益 ,
on all of the three positions, the door
can be in stable condition. (figure
above)

Outside door handle (left) Lock of
door locking(right)
Pull out the outside door handle to
open the door. Insert the starting
switch key into the door lock and

11

protection, please do not switch
on the system of air conditioner to
avoid accidents

rotate it to lock the door.
2. The door can be locked outside
without the key. First press the lock
button on the inner side of the doors
to the fixed position, then pull the
outside door handle outwards and
close the door at the same time.
3. Pull out the inside door handle to
open the door.
4. Press the lock button to lock the
door after closing it.

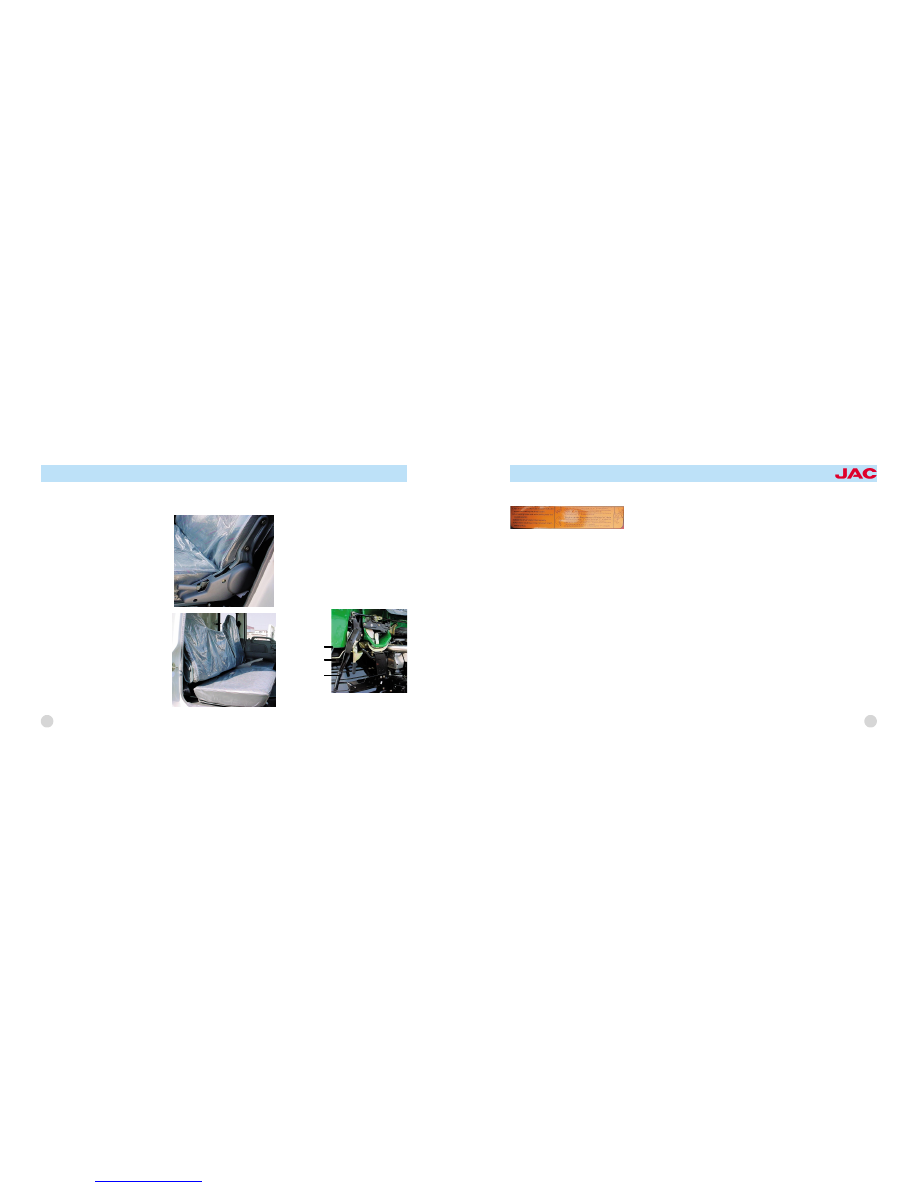

Cab seat

Cab seat can be classified as driver
seat, assistant driver seat and rear
row seat. Driver back seat adopts
upright seat. The angle of backrest
and the fore-and-aft position of seat
can be adjusted. The maximum
adjustable angle of the backrest is

56益.The maximum adjustable dist-
ance of the seat is 160mm.

When vehicle is in the progress of
maintenance, please clean the track
assembly of the driver seat, recoat
the lithium base grease, and tighten
all of the joint nuts again. If finding
the sliding track shaking or blocking,
it should be repaired or be replaced
with components.

Cab tilt lock mechanism

cab tilt locking device

12

1. chuck rod

2. overturn rod

3. safe locking
hook

OWNER爷S MANUAL for

HFC1061,HFC1063,HFC1083

series trucks

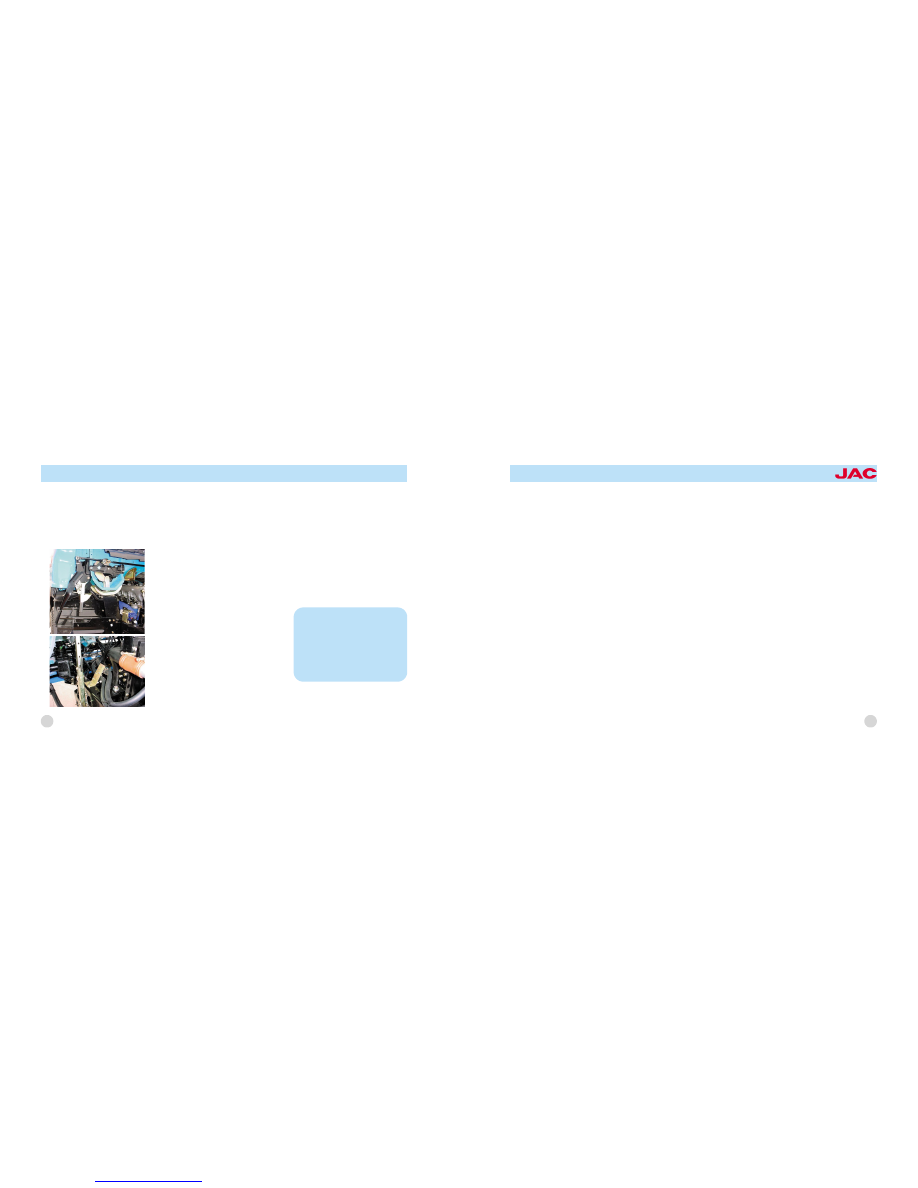

Brief introduction of the structure:
The cab has turnover functions with
turnover

and

lockup

system.

Turnover system is composed of
torsion bar, supporting -axle, cab's
rear bracket and so on. The cab to
turnover is used by torsion power.
Lockup system is composed of right/
left lock unit, turnover lock unit, short
pull rod, long pull rod, rear bracket
of cab and so on .All of these are to
lock the cab too tightly and to make
sure the vehicle turnover automati -
cally when driving in any situation.
Please read the tilting notes on the
left door of the cab and on the upper

flange of the wheel seriously before
tilting the cab. The notes are shown
in the figure above.
Use and maintenance
In order to tilt the cab and run the
vehicle safely, please pay attention
to the following contents.
Cab tilting method and relative
notices.
1. When stopping the vehicle on the
horizontal road, you should make
sure that there is enough space
around the cab before tilting. Or else,
the cab may be damaged while
tilting.
2. Pull up the parking brake, push
the shifting rod into the neutral
position to avoid the self -sliding of
the vehicle.

3. The cab door must be fastened
up. You should take away all the
goods on the instrument panel尧seat
and floor to avoid the damage of the
door and the front windshield.
4. Disengaged the locking function of
the cab locking mechanism at first
when tilting the cab.
5. After the locking function diseng-
aged, hold the tilting rod with hand
and pull up the safety lock hook at
the same time to avoid the sudden
uplift of the cab.
6. Raise the cab slowly until it tilts to
the highest position, then lock it
carefully with lock arm on the rear
bracket.
7. When lowering the cab down, first,
hold the tilting rod and disengage

13

Notice

the locking function of lock arm on
the rear bracket, then lower the cab
down slowly. After the safety lock be
locked, fasten the locking mech -
anism.

Inspection and maintenance
1. Check periodically the rubber pad
assemblies which are used to
strengthen the front尧rear support, if
found damaged, it should be
replaced instantly.
2. Check periodically the locking
situation of the locking mechanism, if
found not work, it should be repaired
or replaced immediately.
3. If it is difficult to tilt up the cab and
put it down, the torsion rod cannot
work. Replace the torsion rod.
4. When repairing the chassis, before
removing the cab, disengage the
force of the torsion rod and operate
with the following steps.

荫

Disengage the locking state, and

tilt up the cab to the highest position.

荫

Remove the shaft pin connected

the rear support rod and the
baseboard support of the cab.

荫

Push the cab forward to some

angle until the bolt on the torsion rod
arm can be loosened.

荫

After the bolt removed, the torsion

rod cannot work. Now the cab can
be removed ( The torsion rod can not
be pulled out).

5. Before reverting the cab to the
original position, return the force of

14

OWNER爷S MANUAL for

HFC1061,HFC1063,HFC1083

series trucks

Note: The mentioned above work
must be done by three persons
at least because two or three
persons cannot push the cab
forward after the force of the
torsion rod disengaged.

the torsion rod and operate with the
following steps:

荫

Put the tooth part of the spline

which is cut at the bottom on one end
of the torsion rod in alignment with "1"
position on the support axle tube and
the spline tube, and insert the torsion
rod into the support axle tube ( for the
rod which is pulled out).

荫

After mounting the cab with

support axle tube and the left尧 right
bracket together to the frame, put the
"1" of hub splines on the torsion rod
in alignment with the spline tooth
which is cut at the bottom on the
other end of the torsion rod, cover
the hub splines on the torsion rod
and insert the spline axle tube into
the right bracket in the cab.

荫

Tilt the cab forward until the bolt

hole on the torsion rod arm aimed at
the screwed hole on the right bracket
in the cab, screw the bolt and tighten i.

荫

Put the cab down slowly, and

check whether the cab is on the
state of suspending in the horizontal
direction after dropped down. If it
works normally, lock the cab.
6. If finding the torsion rod not work,
referring to (4)(5) when replacing it.

Starting and running of the
vehicle

Starting of the vehicle

Starting of the engine
After making preparations for starting
engine, first, put the shift bar on the
neutral position, turn on the ignition
switch, then check horns尧instruments
on the instrument panel尧turning
lamps尧braking lamps尧the angle and
position of the rear view mirror.

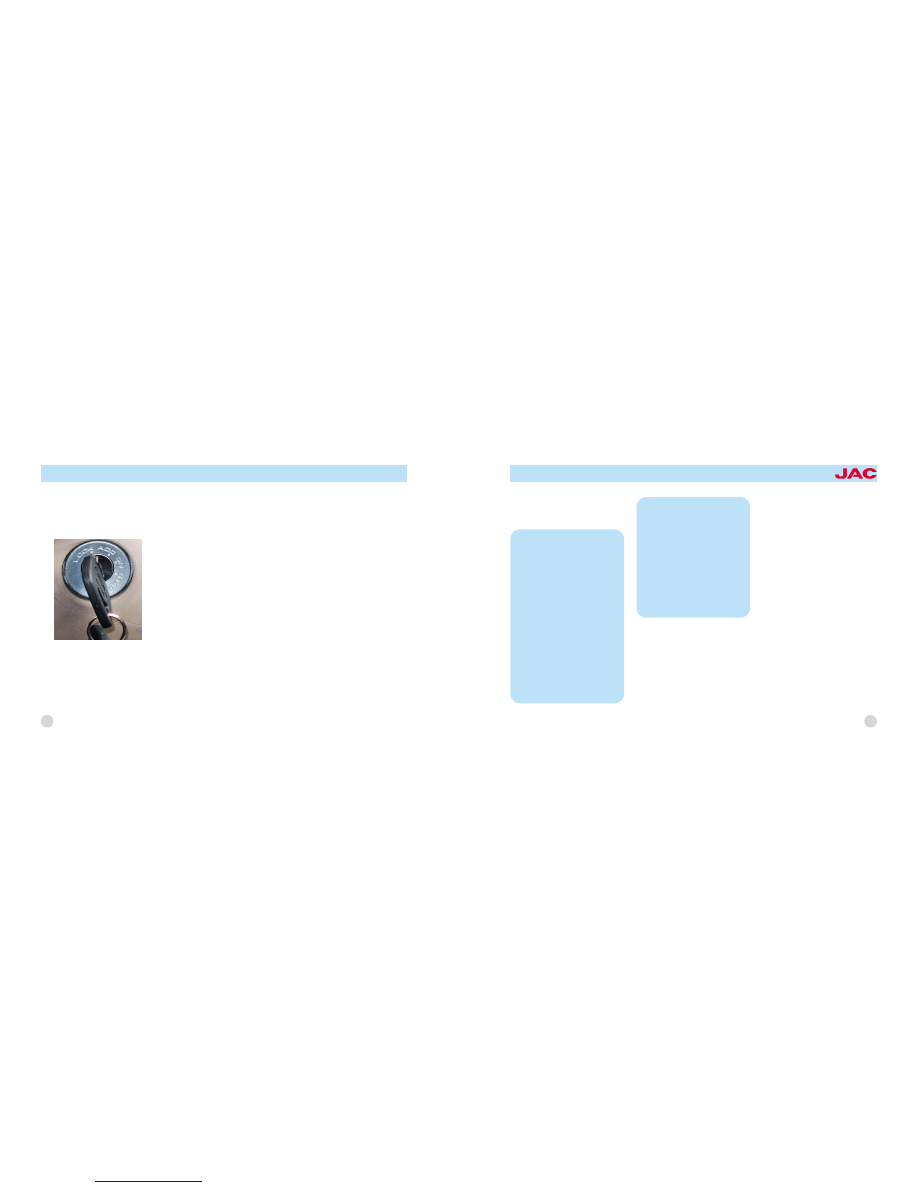

1. Routine start
Turn the key to the START position ( As
shown on the right figure), the engine
can start. After starting, loosen the
accelerator pedal immediately and
keep the engine working in low speed.
Pressing

the

accelerator

pedal

15

violently is forbidden.
2. Start in winter
When it is very cold, referring to the
following measures to start engine.

荫

Use hot water to take the place of

cooling water, turn on the drainage
switch when heating the water. When
the hot water flow out and the engine
body become warm, close the
drainage switch.

荫

Heat up the oil up to 80益耀90益,

and then add it into the oil pan.
After starting the engine, check the
operating state of the engine and
instruments at different rotating
speed. Especially check the oil
pressure. Check whether there is
leakage of water尧oil and gas,
whether the oil level is normal and
whether there is noise coming from
the engine as well as checking
whether the color of exhaust is
normal.
3. After starting the engine, do not
press the accelerator pedal violently,
loosen the accelerator pedal to keep
the engine operating on idle for some
time. After the temperature of engine
rising and the engine operates

stably, uplift the clutch pedal slowly.
4. Usually run the vehicle after the
temperature of engine rising to 60益
and the operating (sound) of the
engine

and

the

reading

of

instruments are normal. Do not run
the vehicle in low temperature to
avoid wearing the engine.
Starting and shifting of the vehicle
After engine operates normally, press
the clutch pedal, shift into low gear,
loosen the parking brake, and press
the horn once. Make sure that the
vehicle can be operated safely,
loosen the clutch pedal slowly and
depress

the

accelerator

pedal

properly at the same time to start the
vehicle. After starting the vehicle, the
foot should be went away from the

16

OWNER爷S MANUAL for

HFC1061,HFC1063,HFC1083

series trucks

17

clutch pedal. Do not keep the foot on
the pedal to avoid the burning out of
the clutch friction disc.

When shifting, do not just see the
shifting rod .You should watch
forward and hold the steering wheel
steadily with your left hand, having
the hollow of the palm of your right
hand stick to the top of the shifting
rod and push or pull it to the right
position with your right wrist.

Running, swerving, turnaround, bac -
king and braking of the vehicle
1. Running:
Keep enough distance to the
foregoing vehicle when running on
flat road. Select vehicle speed
according to the vehicle model,
mission and concrete condition of
road, generally select the speed of
50-70km/h.
Let the vehicle run in the first or
second

gear

when

starting,

upgrading under heavy load and
running on bumpy road or on the
road with obstacles. But the vehicle
cannot be run in the first or second
gear too long. When upgrading with
heavy load, shift the shifting rod into
low gear to avoid overloading of the

Note: Do not let the vehicle run in
the first or the second gear for a
long time to prevent from increasing
the

wearing

and

the

fuel

consumption. Loosen the clutch
pedal rapidly or depress the
accelerator pedal insufficiently, the
engine can stop.
When running the vehicle, shift the
gear according to the change of
road and landform. If finding the
engine power abundant and the
rotating speed rises, it illustrates
that the primary gear is not
appropriate, the vehicle should be
shifted to the next fast gear in time.

After shifting, if not finding shortage
of power and

chattering of trans-

mission, the shifting operation can
be considered right. For safety,
when swerving, passing bridge
and meeting, the vehicle can run
in moderate speed. If the running
condition is better, the vehicle can
run in high speed so as to make
the speed higher and economize
the fuel.
