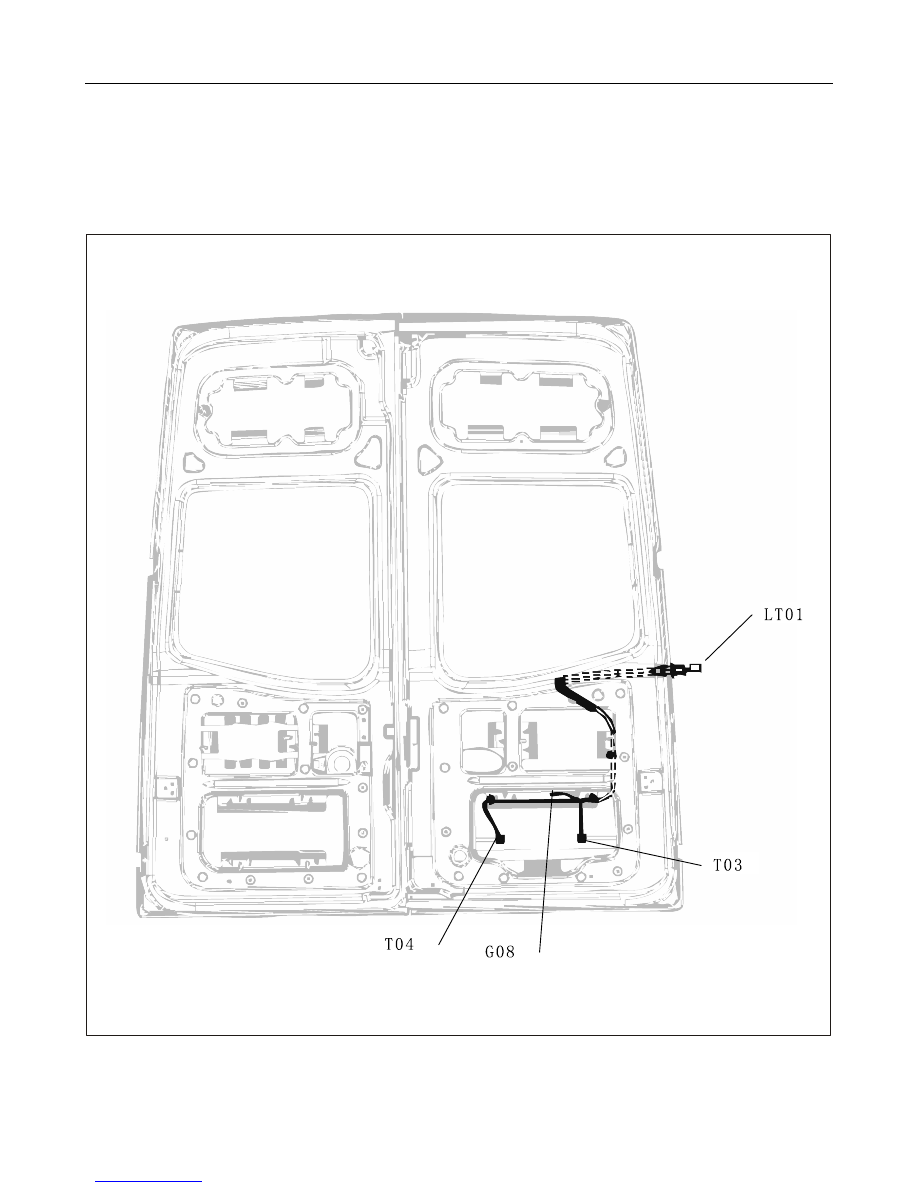

Left back door harness specification

Identification code

Name

T03

Left license plate lamp

T04

Right license plate lamp

LT01

Connected to left roof harness

Ground

G

EC

EC

EC

EC Circuit

Circuit

Circuit

Circuit Diagram

Diagram

Diagram

Diagram

- 260 -

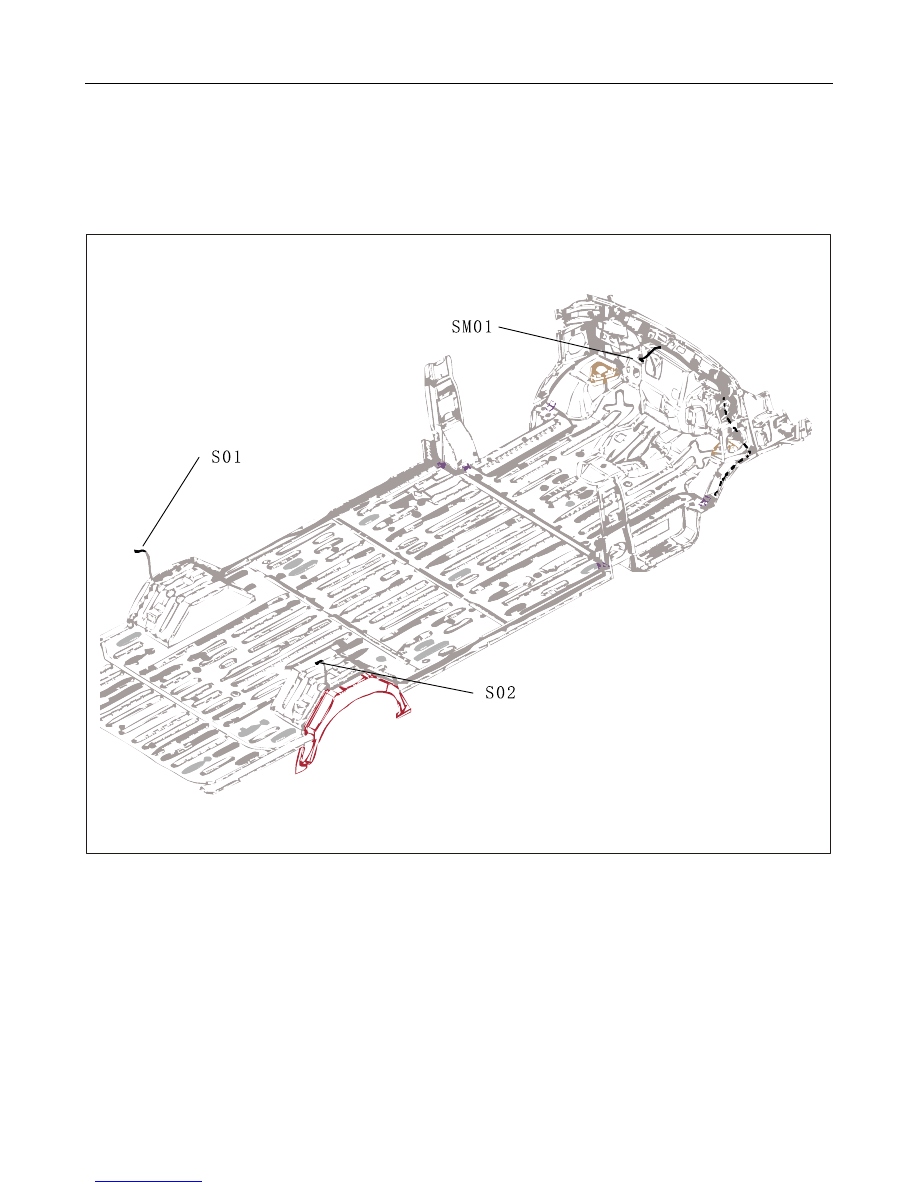

Rear loud speaker harness specification

Identification code

Name

S01

Left rear loud speaker

S02

Right rear loud speaker

SM01

Connected to main harness

EC

EC

EC

EC Circuit

Circuit

Circuit

Circuit Diagram

Diagram

Diagram

Diagram

- 261 -

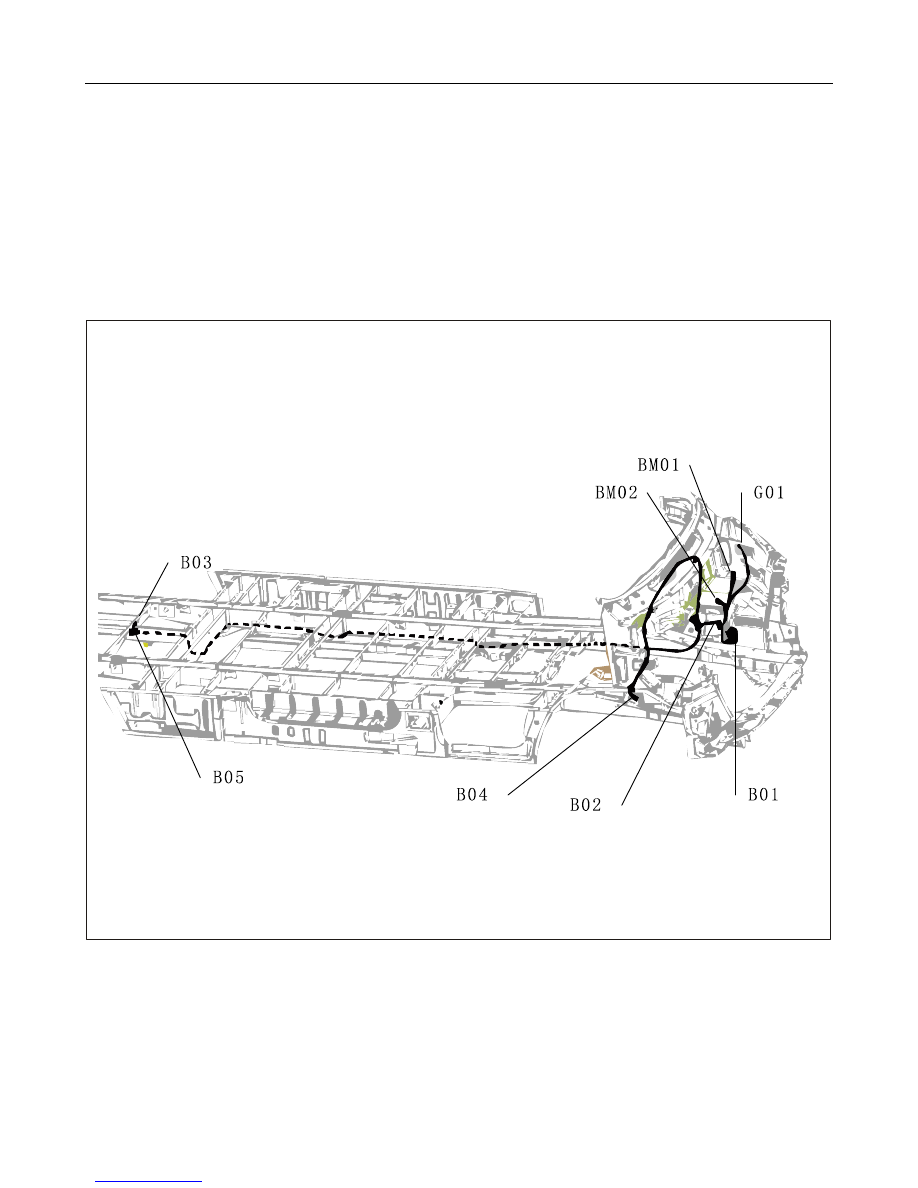

ABS harness specification

Identification code

Name

B01

ABS system control module

B02

Left front wheel speed sensor

B03

Right front wheel speed sensor

B04

Right front wheel speed sensor

B05

Right rear wheel speed sensor

BM01

Connected to fuse box

BM02

Connected to main harness 1

Ground

G01

EC

EC

EC

EC Circuit

Circuit

Circuit

Circuit Diagram

Diagram

Diagram

Diagram

- 262 -

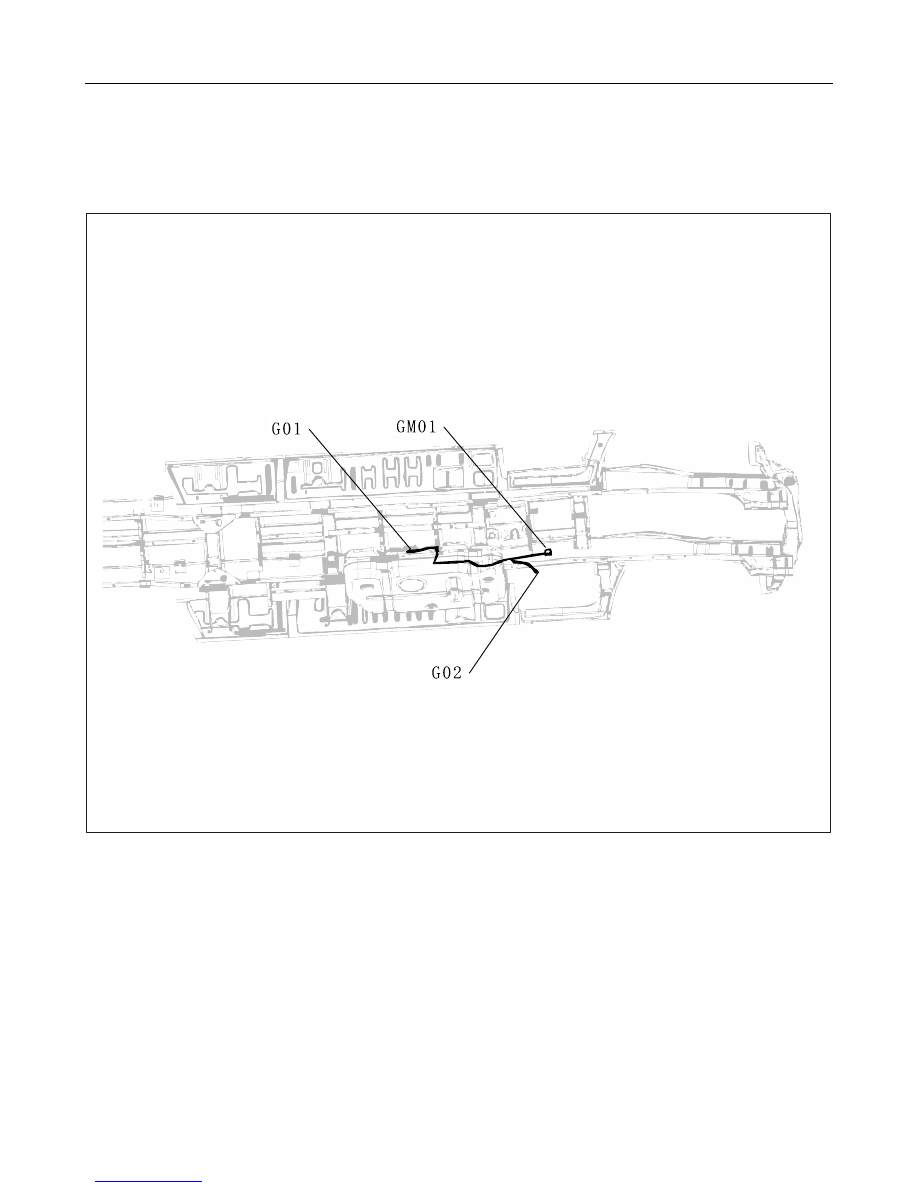

Fuel tank harness specification

Identification code

Name

G01

Fuel sensor

G02

Condenser fan motor

GM01

Connected to main harness 1
