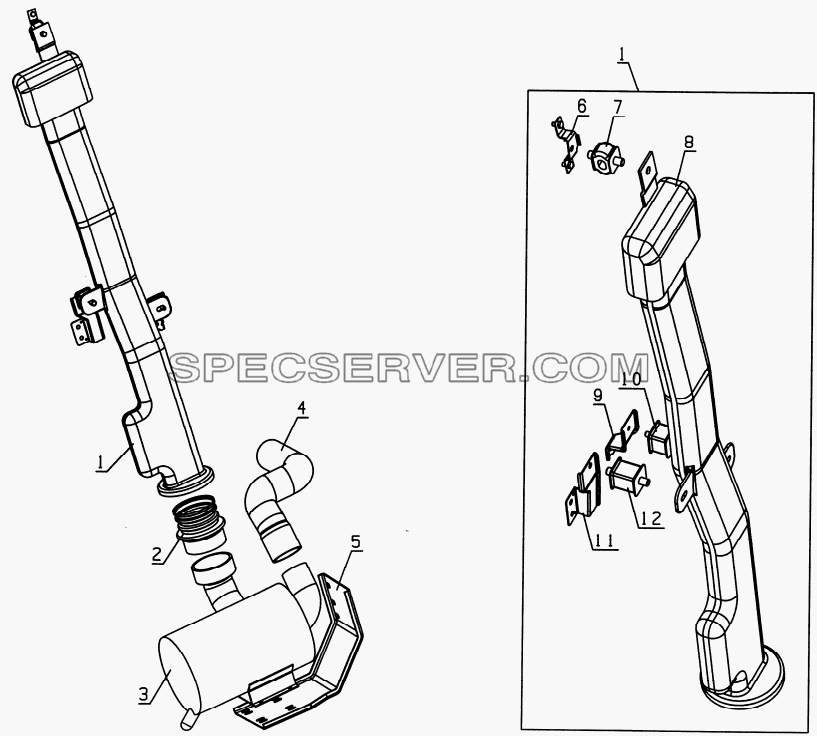

№		Номер детали	Наименование запчасти
1		1109020D120	air-cleaner intake pipe unit
2		1109014E0	connecting tube
3		1109010D128-1	air filter element
3		1109010D128-2	safety element
3		1109010D128XZ	air-cleaner unit
4		1109011D128	air-cleaner outlet hosepipe
5		1109018D0	air-cleaner bracket
6		1109050E0QZ-ycT	erection air intake upper bracket unit
7		1109040B10JC	erection air intake cushion unit
8		1109021D120	air inlet pipe
9		1109021E0QZ-ycT	bracket
10		1109030B10JC	erection air intake cushion unit
11		1109022E0QZ-ycT	bracket
12		1109030D120	erection air intake cushion unit

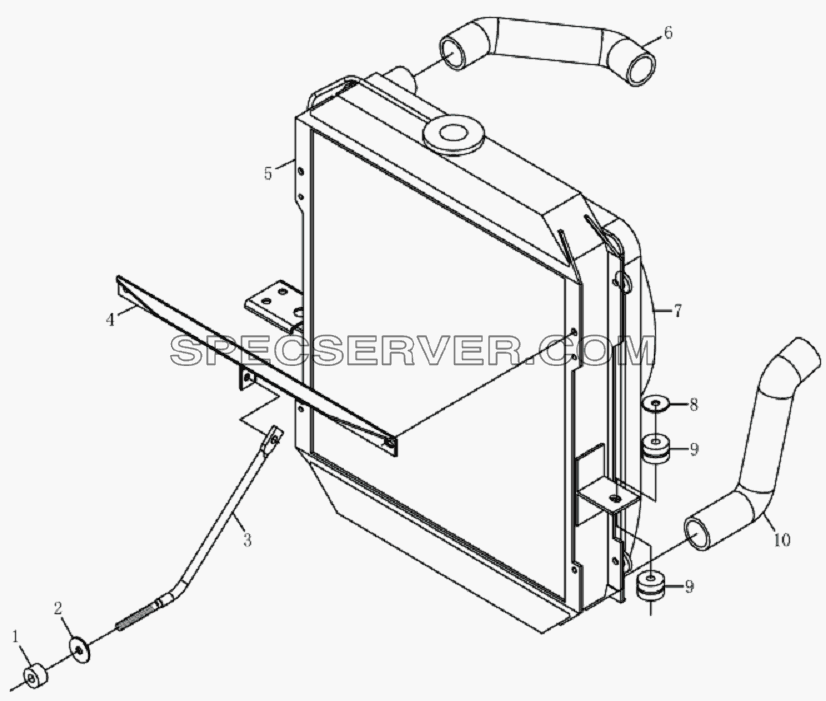

1300D12 Cooling system equipment для HFC 1020K-D134 (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
1		1300015J1	radiator support soft mat
2		1302103E0	washer
3		1300011Z11QZ-yT(CK)	radiator pull rod
4		1300030D318	knighthead upper seat unit
5		1301010D126	radiator unit
6		1303011D126	radiator water inlet hose
7		1309011D126	wind protector
8		1300503S5	washer
9		1300502S5	radiator support rubber mat
10		1303012D126	radiator water outlet hose

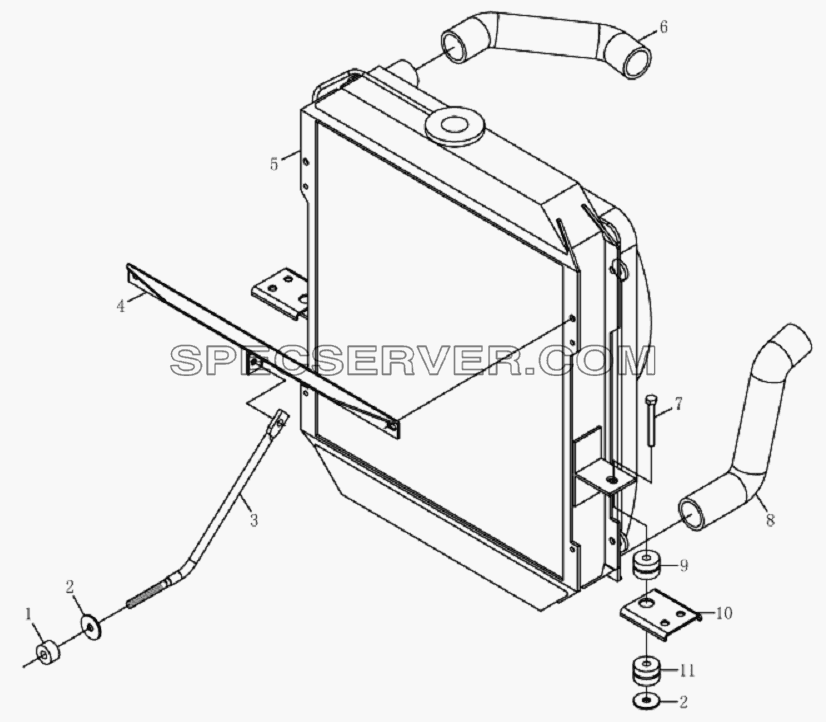

1300D128 Cooling system equipment для HFC 1020K-D134 (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
1		1300015J1	radiator support soft mat
2		1302103E0	washer
3		1300011D128	radiator pull rod
4		1300030D128	knighthead upper seat unit
5		1301010D128	radiator with wind protector unit
6		1303011D128	radiator water inlet hose
7		1302102E0	support bolt
8		1303012D128	radiator water outlet hose
9		1302101E0	radiator support rubber mat
10		1302011D128	radiator bracket
11		1302104E0	radiator support rubber mat

QC490Q(DI)-18000 Water pump and fan assembly для HFC 1020K-D134 (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
1		GB/T5782-2000	Bolt
2		GB/T93-1987	Washer
3		GB/T97.1-2002	Washer
4		QC490Q(DI)-18012	Fan
5		QC490Q(DI)-18013	Gasket of fan
6		QC490Q(DI)-18011	Water pump belt pulley
7		GB/T1154-1989	V-belt BX1016
8		QC490Q(DI)-18004	Water pump block
9		QC490Q(DI)-18007	Gasket
10		QC490Q(DI)-18006	Back plate
11		QC490Q(DI)-18005	Water pump gasket
12		GB/T5782-2000	Bolt

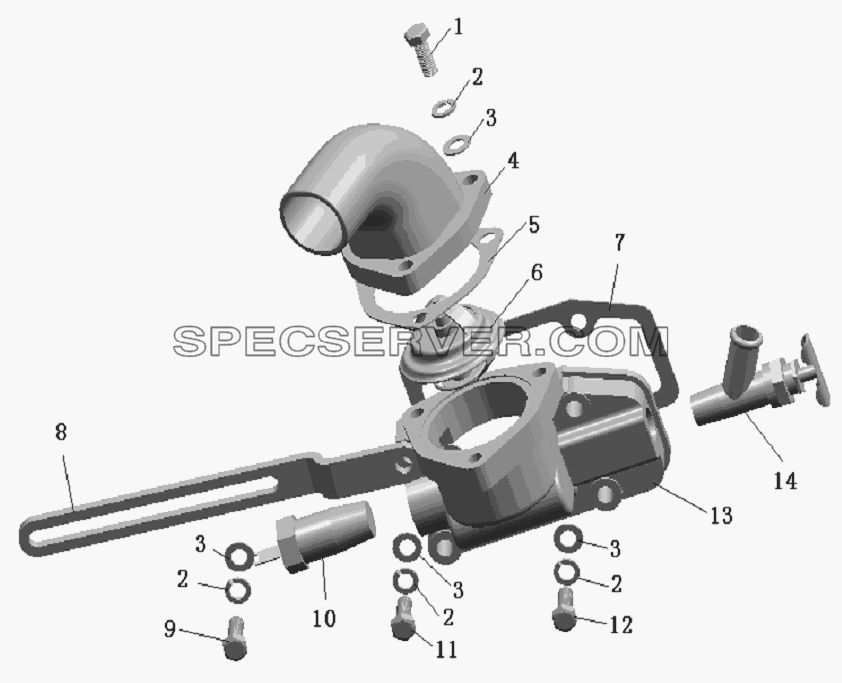

QC490Q(DI)-19000 Thermostat assembly для HFC 1020K-D134 (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
1		GB/T5783-2000	Bolt
2		GB/T93-1987	Washer
3		GB/T97.1-2002	Washer
4		QC490Q(DI)-19001	Thermostat cover
5		QC490Q(DI)-19002	Thermostat shell gasket
6		QC490Q(DI)-19003	Thermostat
7		QC490Q(DI)-19004	Thermostat shell gasket
8		QC490Q(DI)-19007-1	Stay bar
9		GB/T5783-2000	Bolt
10		N85Q-17007-1	sensor of water temperature
11		GB/T5783-2000	Bolt
12		GB/T5783-2000	Bolt
13		QC490Q(DI)-19006A	Thermostat shell
14		4102ZLQ-01410	Drain cock assembly

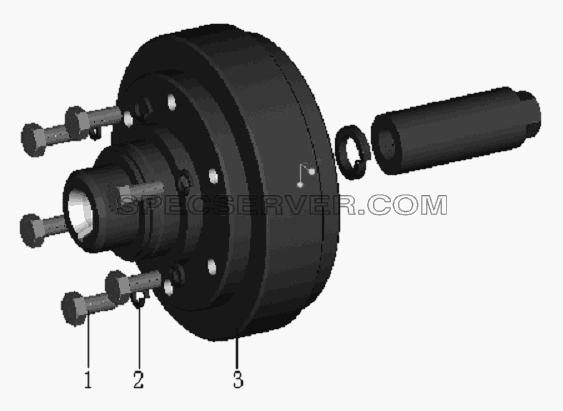

QC490Q(DI)-22000 Advance organ assembly для HFC 1020K-D134 (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
1		GB/T5783-2000	Bolt
2		GB/T93-1987	Washer
3		QC490Q (DI)-22000	Advance organ assembly
