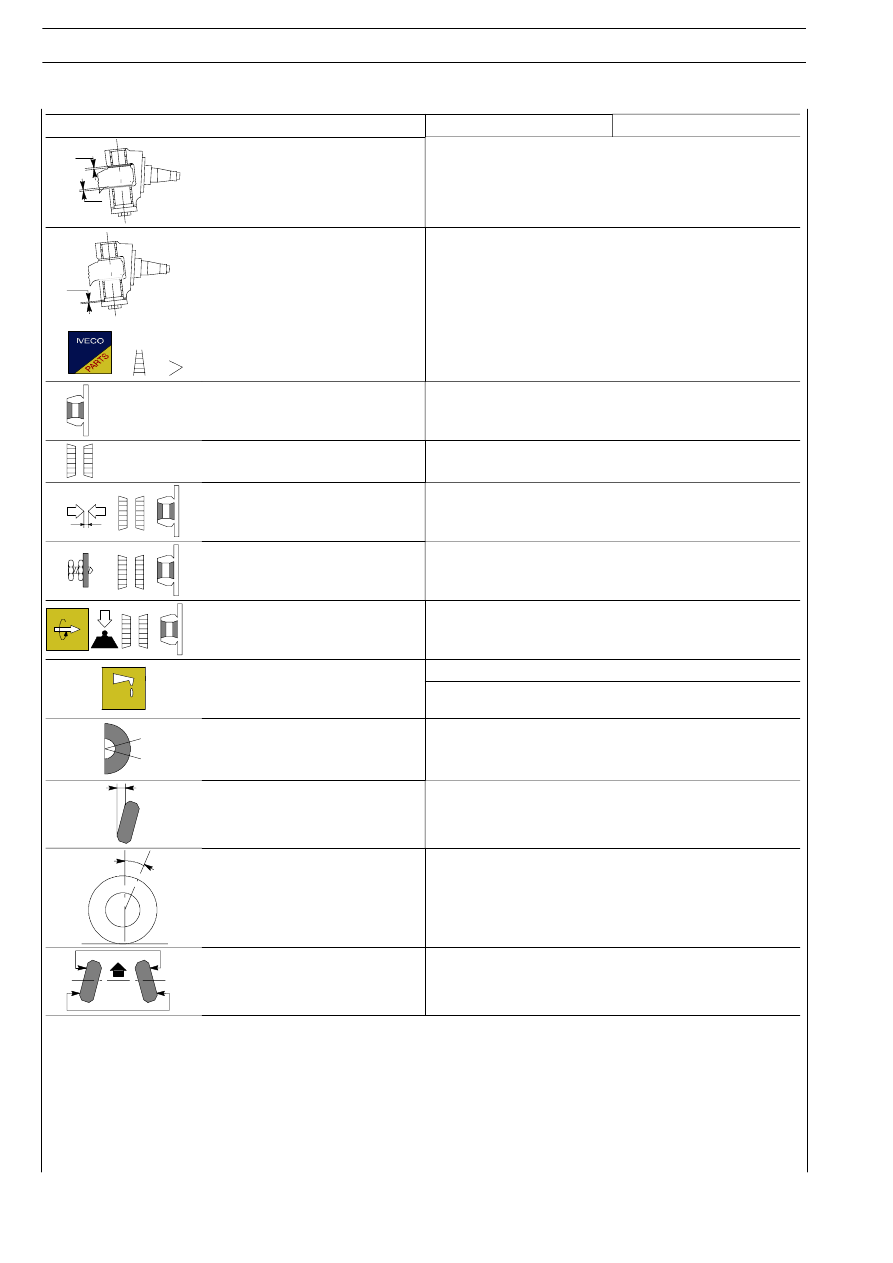

FRONT AXLES 5842/5 - 5851/5

Base - February 2003

5821/5 (F 5521)

X

X 2

1

Clearance between axle and steer-
ing knuckle upper adjustment X1

Gap between axle and steering
knuckle lower adjustment

X2

mm

0.10 to 0.35

mm

≥ 0.25

S

Adjusting plates X1, X2

0.25 mm

S

mm

0.50 to 1.75

WHEEL HUBS

Wheel hub bearings

2 with tapered rollers

Hub bearing end play

mm

max 0.16

Wheel hub clearance

by means of a metal ring

Bearing preloading

daNm

0.30

Oil for wheel hub bearings

Tutela W 140/MDA

Quantity per hub

Litres 0.23

kg 0.207

WHEEL SET UP

Wheel inclination
(vehicle with static load)

1

°

Wheel incidence
(vehicle with static load)

1

° 24

”

Toe-in (vehicle with static load)

mm

0.5 to 1.5

Main malfunctioning of front axle:

1 — Steering wheel hardness
2 — Wobble
3 — Noise

NO

1

YES

NO

YES

STEERING WHEEL HARDNESS

NO

YES

NO

YES

NO

YES

NO

Front axle perfectly aligned.

Reset alignment and clamp lock nuts of spring bands.

Regular toe-in.

Make exact toe-in adjustment.

Regular tyre pressure.

Inflate tyres according to prescribed pressure.

Good joint lubrication.

Lubricate joints accurately.

Right adjustment between steering knuckle and axle.

Correctly adjust clearance between steering knuckle
and axle.

Efficient elements involved in steering knuckle rotation
on the pin.

Check and replace worn elements.
