Iveco EuroCargo (6-10 Tонн). Руководство - часть 5

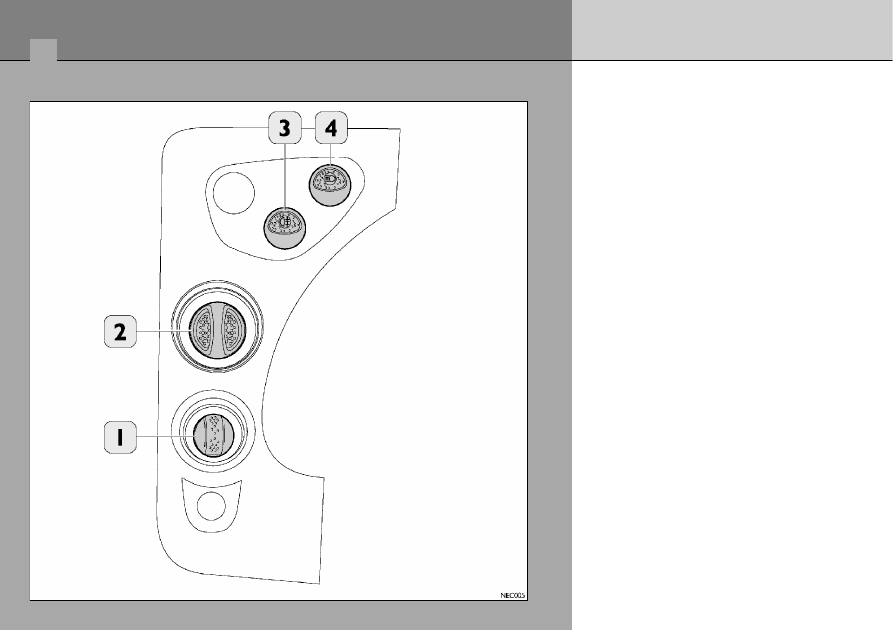

22

Кабина

Органы управления на левой стороне
панели приборов

1. Регулятор направления света фар

(поворотный — на автомобилях с
рессорной подвеской)

2. Переключатель наружных приборов

освещения (поворотный)

3. Задние противотуманные фонари
4. Передние противотуманные фары

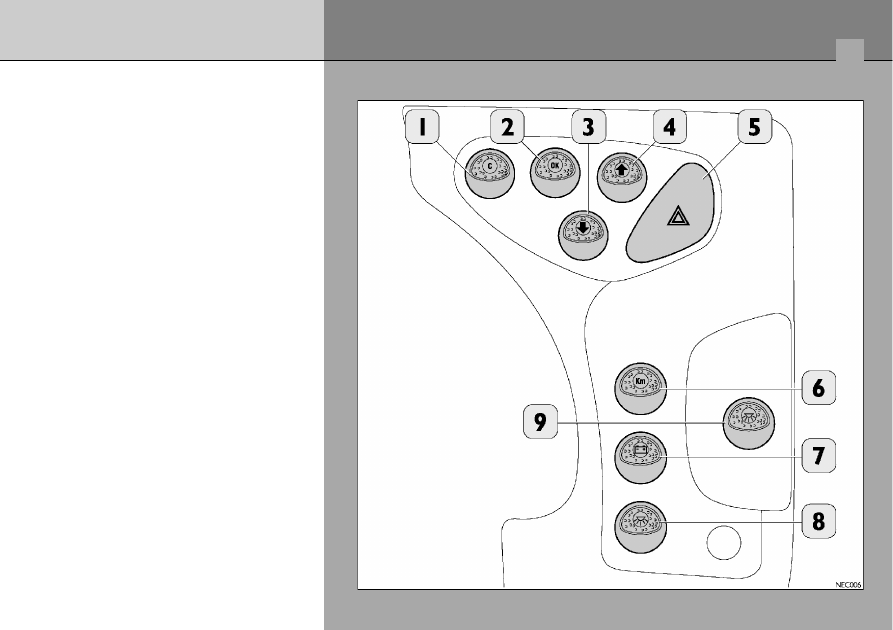

23

Кабина

Органы управления на левой стороне
панели приборов

1. Кнопка ESCAPE*
2. Кнопка OK*
3. Кнопка ▼*
4. Кнопка ▲*
5. Аварийная световая сигнализация
6. Программируемый ограничитель

скорости движения

7. Главный выключатель массы
8. Освещение кабины (только в удли

ненной кабине в средней части по
толка)

9. Фонари освещения кабины/рычаг

включения тормозазамедлителя

* Только в наиболее полных вариан.

тах комплектации

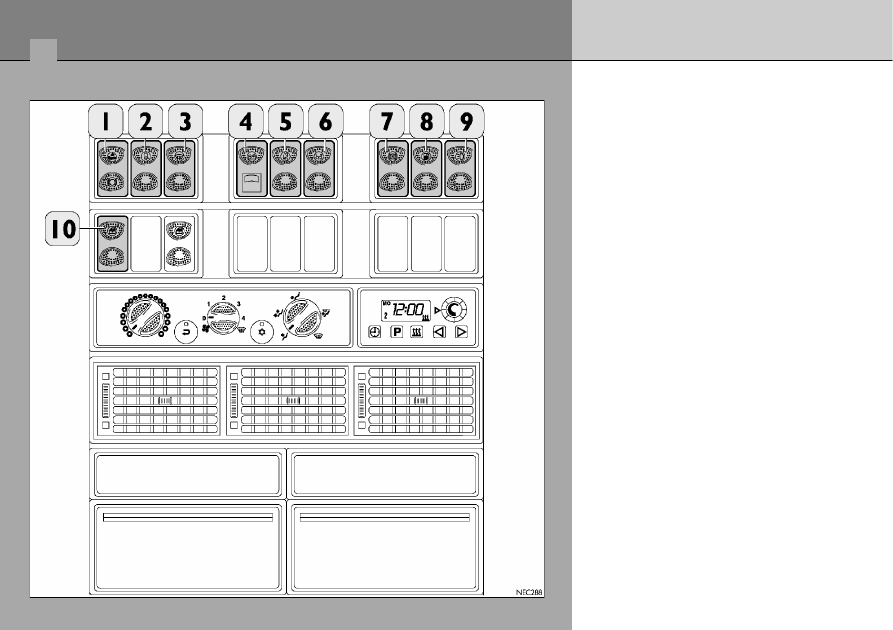

24

Кабина

Центральный блок

1. Предварительная настройка мотор

ного тормоза

2. Выключатель обогрева зеркал зад

него вида

3. Выключатель обогрева ветрового

стекла

4. Отключение главного выключателя

массы при аварии (на автомобилях,
оборудованных согласно Междуна
родному соглашению по перевозке
опасных грузов — ADR)

5. Выключатель электропривода люка

крыши

6. Общий выключатель коробок отбо

ра мощности

7. Отключение тормозазамедлителя

от управления педалью тормоза

8. Выключатель привода заднего от

кидного борта

9. Дополнительная предварительная

регулировка направления пучка
света фар

10. Выключатель электрического стек

лоподъемника двери водителя

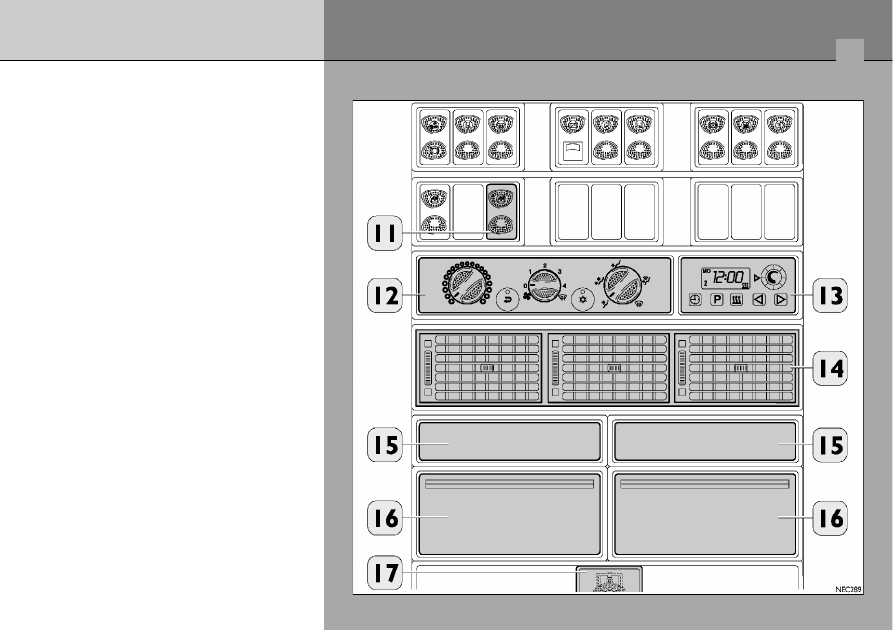

25

Кабина

Центральный блок (продолжение)

11. Выключатель электрического

стеклоподъемника двери пассажира

12. Органы управления системой

отопления и вентиляции

13. Дополнительный отопитель
14. Сопла системы отопления и

вентиляции

15. Вещевой ящик
16. Прикуриватель и пепельница
17. 30контактный разъем (TBD)
