Iveco EuroCargo (6-10 Tонн). Руководство - часть 3

13

Обозначения приборов и
контрольных ламп

1.

Дисплей

2.

Программируемый ограничитель
скорости

3.

Обогрев зеркал заднего вида

4.

Блокировка дифференциала зад
него моста

5.

Задняя коробка отбора мощ
ности

6.

Указатель левого поворота

7.

Боковая коробка отбора мощно
сти

8.

Блокировка межосевого диффе
ренциала

9.

Блокировка дифференциала пе
реднего моста (при наличии)

10. Предпусковой подогрев двигателя
11. Включен ряд пониженных передач

(9ступенчатая коробка передач)

12. Наружные приборы освещения и

световой сигнализации

13. Проблесковые маячки
14. Дальний свет фар
15. Аварийная световая сигнализация
16. Неисправность панели приборов
17. Передние противотуманные фары
18. Задние противотуманные фонари

Кабина

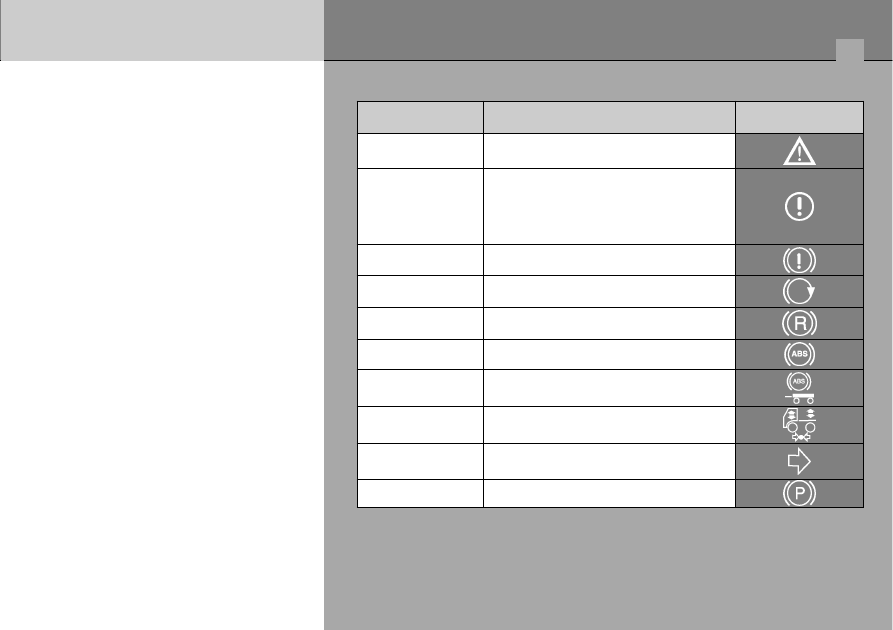

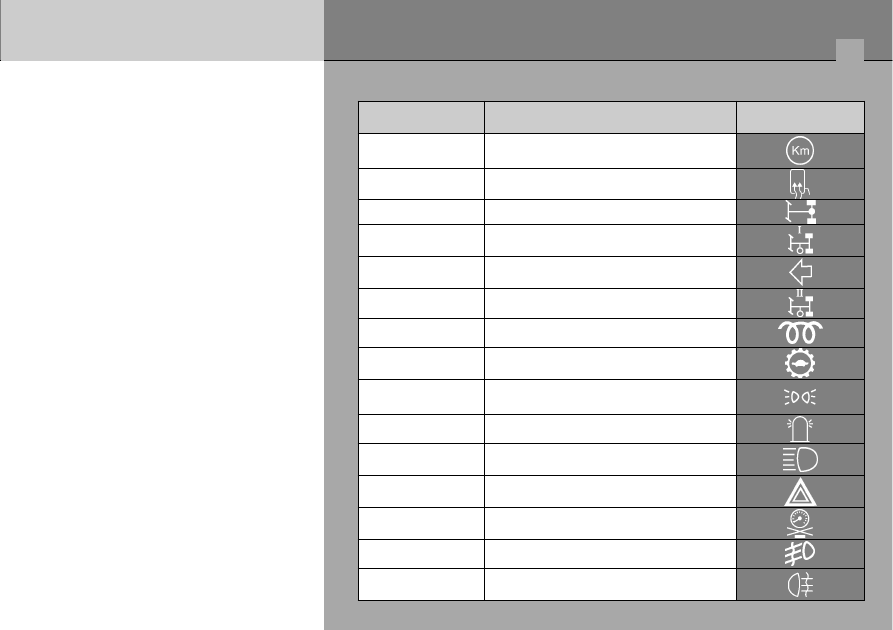

Обозначение

Описание

Пиктограмма

2

Программируемый

ограничитель скорости

3

Обогрев зеркал заднего вида

4,8

Включена блокировка дифференциала

5

Задняя коробка отбора мощности

6

Указатель левого поворота

7

Боковая коробка отбора мощности

10

Предпусковой подогрев двигателя

11

Включен ряд пониженных передач

12

Наружные приборы освещения и

световой сигнализации

13

Проблесковые маячки

14

Дальний свет фар

15

Аварийная световая сигнализация

16

Неисправность панели приборов

17

Передние противотуманные фары

18

Задние противотуманные фонари

14

Кабина

15

Кабина

Обозначения приборов и контрольных ламп
(продолжение)

20. Базовый вариант: кнопка для сброса по

казаний счетчика пройденного пути и пере
ключения окон на дисплее

20. Улучшенный вариант: кнопка для сброса

показаний счетчика пройденного пути и
счетчика пройденного пути 1

21. Лампа сигнализации о возникновении не

значительной неисправности

22. Указатель уровня топлива в баке
23. Температура охлаждающей жидкости
24. Лампа сигнализации о возникновении зна

чительной неисправности/аварии, требую
щей немедленной остановки автомобиля и
выключения двигателя (STOP)

25. Кнопка регулировки яркости экрана дис

плея

26. Тахометр
27. Неисправность тормозной системы
28. Включен моторный тормоз
29. Включен тормоззамедлитель
30. Неисправна АБС тягача
31. Неисправна АБС прицепа
32. Низкое давление в пневматической подвеске
33. Указатель правого поворота
34. Низкое давление в пневматической подвеске
35. Неисправность гидропривода рабочих тор

мозов (при наличии)

36. Включен стояночный тормоз

Обозначение

Описание

Пиктограмма

21

Лампа сигнализации о возникновении

незначительной неисправности

24

Лампа сигнализации о возникновении
значительной неисправности/аварии,

требующей немедленной остановки ав

томобиля и выключения двигателя (STOP)

27

Неисправность тормозной системы

28

Включен моторный тормоз

29

Включен тормоззамедлитель

30

Неисправна АБС тягача

31

Неисправна АБС прицепа

32,34

Низкое давление

в пневматической подвеске

33

Указатель правого поворота

36

Включен стояночный тормоз

16

Кабина

Отображение информации на дисплее

При включении указываемых далее функций или возникновении приводимых ниже
неисправностей на дисплее будут высвечиваться соответствующие им символы.

СИМВОЛ НА ЖЕЛТОМ ФОНЕ (НЕЗНАЧИТЕЛЬНАЯ НЕИСПРАВНОСТЬ):
В случае возникновения незначительной неисправности включается контрольная
лампа, показанная на рисунке на стр. 14 под номером 21.

а) Осторожно продолжайте движение и как можно скорее обратитесь на

станцию техобслуживания IVECO.

b) При включении контрольной лампы, сигнализирующей о недостаче какой

либо рабочей жидкости, долейте ее до восстановления требуемого уровня.

СИМВОЛ НА КРАСНОМ ФОНЕ (ЗНАЧИТЕЛЬНАЯ НЕИСПРАВНОСТЬ/
АВАРИЯ, ТРЕБУЮЩАЯ ОСТАНОВКИ АВТОМОБИЛЯ И ДВИГАТЕЛЯ):
В случае возникновения значительной неисправности включается контрольная
лампа, показанная на рисунке на стр. 14 под номером 24.

Остановите автомобиль в безопасном месте на обочине дороги. Позвоните
в дилерский центр, а в нерабочее время или при остановке в отдаленной
местности — по бесплатному номеру Центра помощи клиентам (круглосуточное
обслуживание).
