Iveco Stralis AT/AD. Manuale - parte 397

001989t

MUX

1. Compressore bicilindrico E.S. — 465 cc — 2. Air Processing Unit 10,5 bar — 3. Serbatoio aria assale 20 l. — 4. Serbatoio aria

stazionamento 20 l. — 5. Serbatoio aria ponte 30 l. — 6. Valvola di scarico manuale — 7. Presa di controllo pneumatica —

8. Interruttore bassa pressione ponte per ASR — 6,6 bar — 9. Valvola unidirezionale impianto stazionamento — 10. Interruttore

bassa pressione impianto rimorchio — 5,5 bar — 11. Semigiunti di accoppiamento semirimorchio — 12. Servodistributore

comando frenatura rimorchio — 13. Cilindro combinato ponte — 14. Complessivo freno a disco ponte — 15. Ruota fonica

ponte — 16. Sensore di velocità ponte — 17. Modulatore elettopneumatico comando frenatura ponte — 18. Distributore duplex

— 19. Centralina elettronica EBS — 20. Elettrovalvola a relè comando frenatura assale — 21. Elettrovalvole ABS assale —

22. Cilindro freno a membrana assale — 23. Ruota fonica assale — 24. Sensore di velocità assale — 25. Complessivo freno a

disco assale — 26. Valvola a relè comando stazionamento — 27. Distributore a mano comando stazionamento — 28. Distribu-

tore a mano rallentamento rimorchio — 29. Interruttore bassa pressione freno a mano inserito — 6,6 bar — A. All’impianto

sospensione pneumatica — B. All’impianto servizi — * Optional

Figura 191

220

IMPIANTO ELETTRICO/ELETTRONICO

S

TRALIS

AT/AD

Base — Giugno 2004

Print 603.93.333

EBS 6x2 Trattori TXP

IMPIANTO ELETTRICO/ELETTRONICO

221

S

TRALIS

AT/AD

Print 603.93.333

Base — Giugno 2004

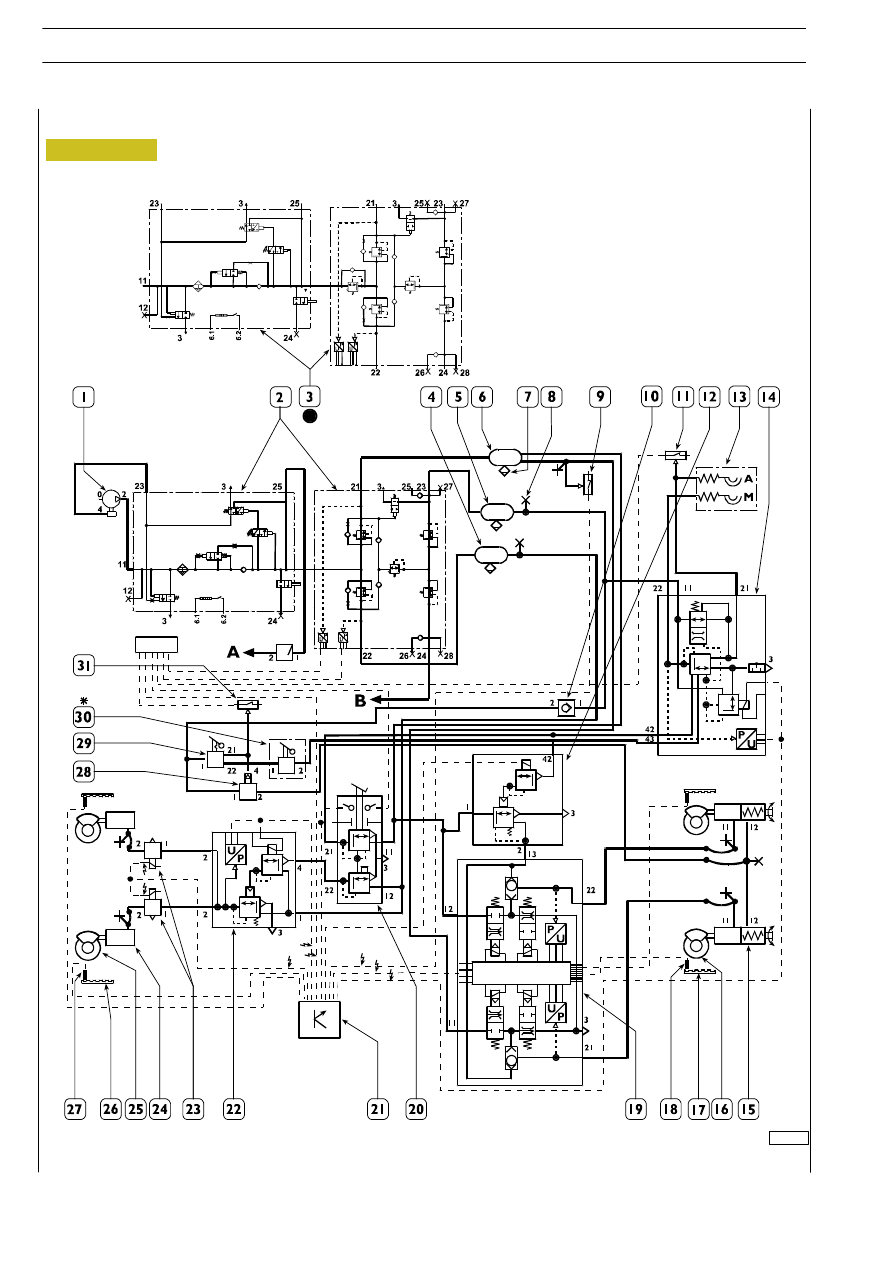

EBS 4x2 Carri (Legenda)

Rif.

Descrizione

1

Compressore bicilindrico E.S. — 465 cc

2

Air Processing Unit 10,5 bar

3

Air Processing Unit 12,5 bar

4

Serbatoio aria assale 20 l.

5

Serbatoio aria stazionamento 20 l.

6

Serbatoio aria ponte 30 l

7

Valvola di scarico manuale

8

Presa di controllo pneumatica

9

Interruttore bassa pressione ponte per ASR — 6,6 bar

10

Valvola unidirezionale impianto stazionamento

11

Interruttore bassa pressione impianto rimorchio — 5,5 bar

12

Valvola di ridondanza frenatura ponte

13

Semigiunti di accoppiamento semirimorchio

14

Servodistributore comando frenatura rimorchio

15

Cilindro combinato ponte

16

Complessivo freno a disco ponte

17

Ruota fonica ponte

18

Sensore di velocità ponte

19

Modulatore elettopneumatico comando frenatura ponte

20

Distributore duplex

21

Centralina elettronica EBS

22

Elettrovalvola a relè comando frenatura assale

23

Elettrovalvole ABS assale

24

Cilindro freno a membrana assale

25

Complessivo freno a disco assale

26

Ruota fonica assale

27

Sensore di velocità assale

28

Valvola a relè comando stazionamento

29

Distributore a mano comando stazionamento

30

Distributore a mano rallentamento rimorchio

31

Interruttore bassa pressione freno a mano inserito — 6,6 bar

A

All’impianto sospensione pneumatica

B

All’impianto servizi

*

Optional

D

Solo per veicoli CM

001987t

MUX

Figura 192

222

IMPIANTO ELETTRICO/ELETTRONICO

S

TRALIS

AT/AD

Base — Giugno 2004

Print 603.93.333

EBS 4x2 Carri

IMPIANTO ELETTRICO/ELETTRONICO

223

S

TRALIS

AT/AD

Print 603.93.333

Base — Giugno 2004

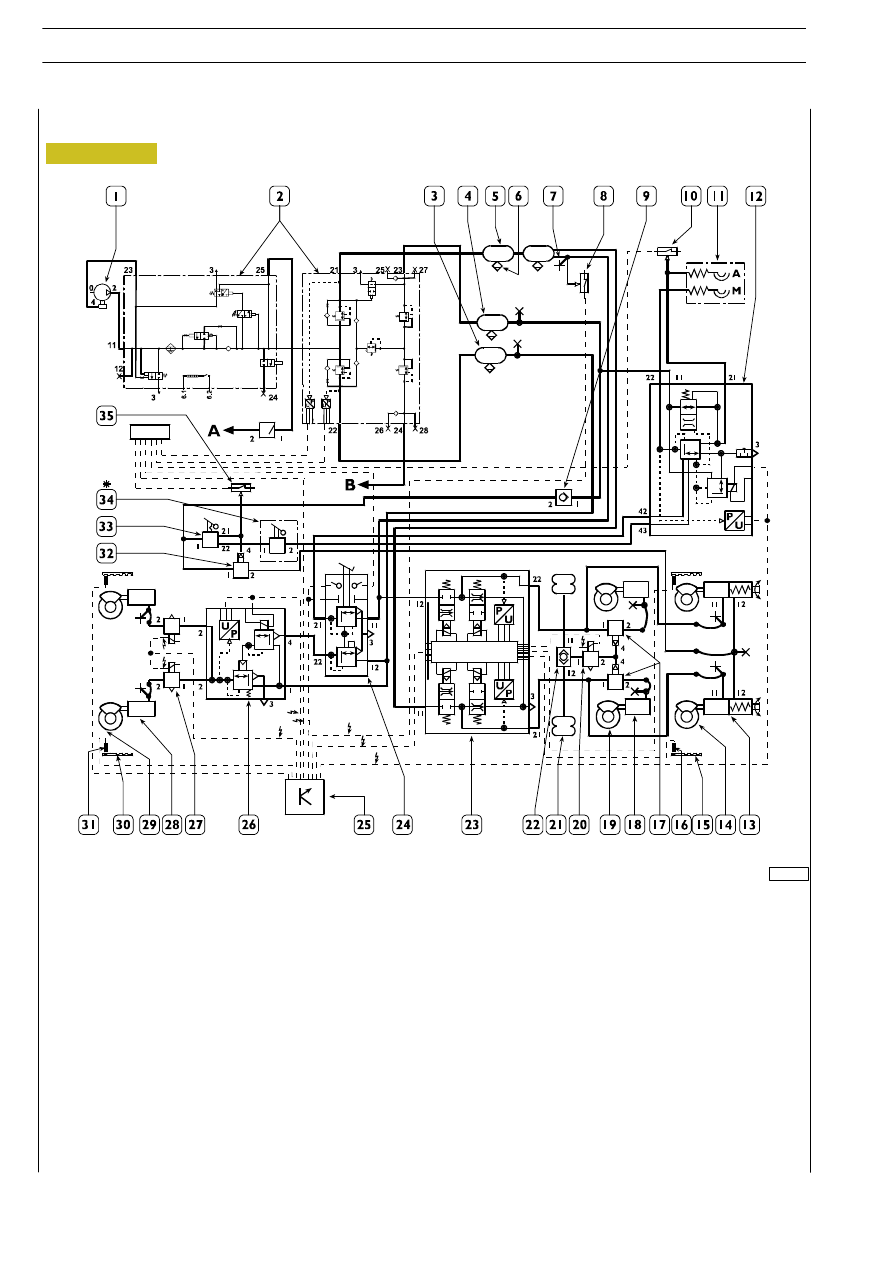

EBS 6x2 Carri (Legenda)

Rif.

1

Compressore bicilindrico E.S. — 465 cc

2

Air Processing Unit 10,5 bar

3

Air Processing Unit 12,5 bar

4

Serbatoio aria assale 20 l.

5

Serbatoio aria stazionamento 20 l.

6

Serbatoio aria ponte 30 l + 20 I

7

Valvola di scarico manuale

8

Presa di controllo pneumatica

9

Interruttore bassa pressione ponte per ASR — 6,6 bar

10

Valvola unidirezionale impianto stazionamento

11

Interruttore bassa pressione impianto rimorchio — 5,5 bar

12

Semigiunti di accoppiamento rimorchio

13

Servodistributore comando frenatura rimorchio

14

Valvola di ridondanza frenatura ponte

15

Valvola a relè rapporto carico per frenatura asse aggiunto

16

Cilindro freno a membrana asse aggiunto

17

Complessivo freno a disco asse aggiunto

18

Elettrovalvola esclusione intervento ASR asse aggiunto

19

Molle ad aria sospensione asse aggiunto

20

Doppia valvola di arresto rapporto carico asse aggiunto

21

Cilindro combinato ponte

22

Complessivo freno a disco ponte

23

Ruota fonica ponte

24

Sensore di velocità ponte

25

Modulatore elettopneumatico comando frenatura ponte

26

Distributore duplex

27

Centralina elettronica EBS

28

Elettrovalvola a relè comando frenatura assale

29

Elettrovalvole ABS assale

30

Cilindro freno a membrana assale

31

Complessivo freno a disco assale

32

Ruota fonica assale

33

Sensore di velocità assale

34

Valvola a relè comando stazionamento

35

Distributore a mano comando stazionamento

36

Distributore a mano rallentamento rimorchio

37

Interruttore bassa pressione freno a mano inserito — 6,6 bar

A

All’impianto sospensione pneumatica

B

All’impianto servizi

*

Optional

D

Solo per veicoli CM
