64

IMPIANTO ELETTRICO/ELETTRONICO

S

TRALIS

AT/AD

Base — Giugno 2004

Print 603.93.333

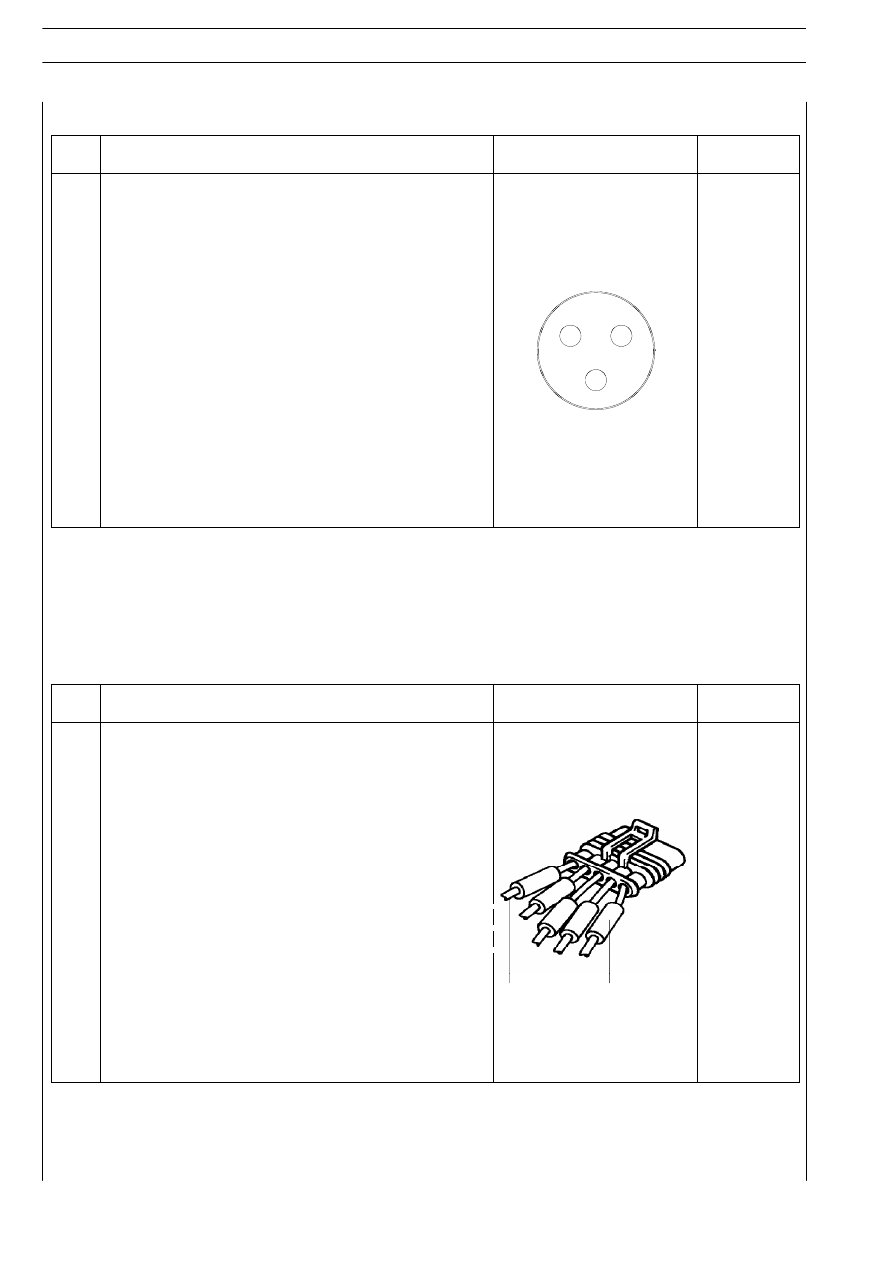

Connettori di giunzione ST 71/2 Usura pattini freno destro 3

° asse

Rif.

Funzione

Vista connettore

Codice colore

cavi

1

Sensore potenziometrico per segnalazione usura pattini ruote 3

°

asse

6035

2

Sensore potenziometrico per segnalazione usura pattini ruote 3

°

asse

5560

3

Sensore potenziometrico per segnalazione usura pattini ruote 3

°

asse

0000

3

1

3

1

2

2

Connettore di giunzione ST 72 Usura ceppi 3

° asse/bloccaggio differenziale trasversale

Rif.

Funzione

Vista connettore

Codice colore

cavi

1

Al deviatore per segnalazione bloccaggio differenziale trasversale
ponti Rockwell per il terzo asse

0041

2

Al deviatore per segnalazione bloccaggio differenziale trasversale
ponti Rockwell per il terzo asse

0000

3

Al deviatore per segnalazione bloccaggio differenziale trasversale
ponti Rockwell per il terzo asse

0040

4

Al sensore per circuito segnalazione usura ceppi ruota poste-
riore

6667

5

Al sensore per circuito segnalazione usura ceppi ruota poste-
riore

6664

5

1

5

1

IMPIANTO ELETTRICO/ELETTRONICO

65

S

TRALIS

AT/AD

Print 603.93.333

Base — Giugno 2004

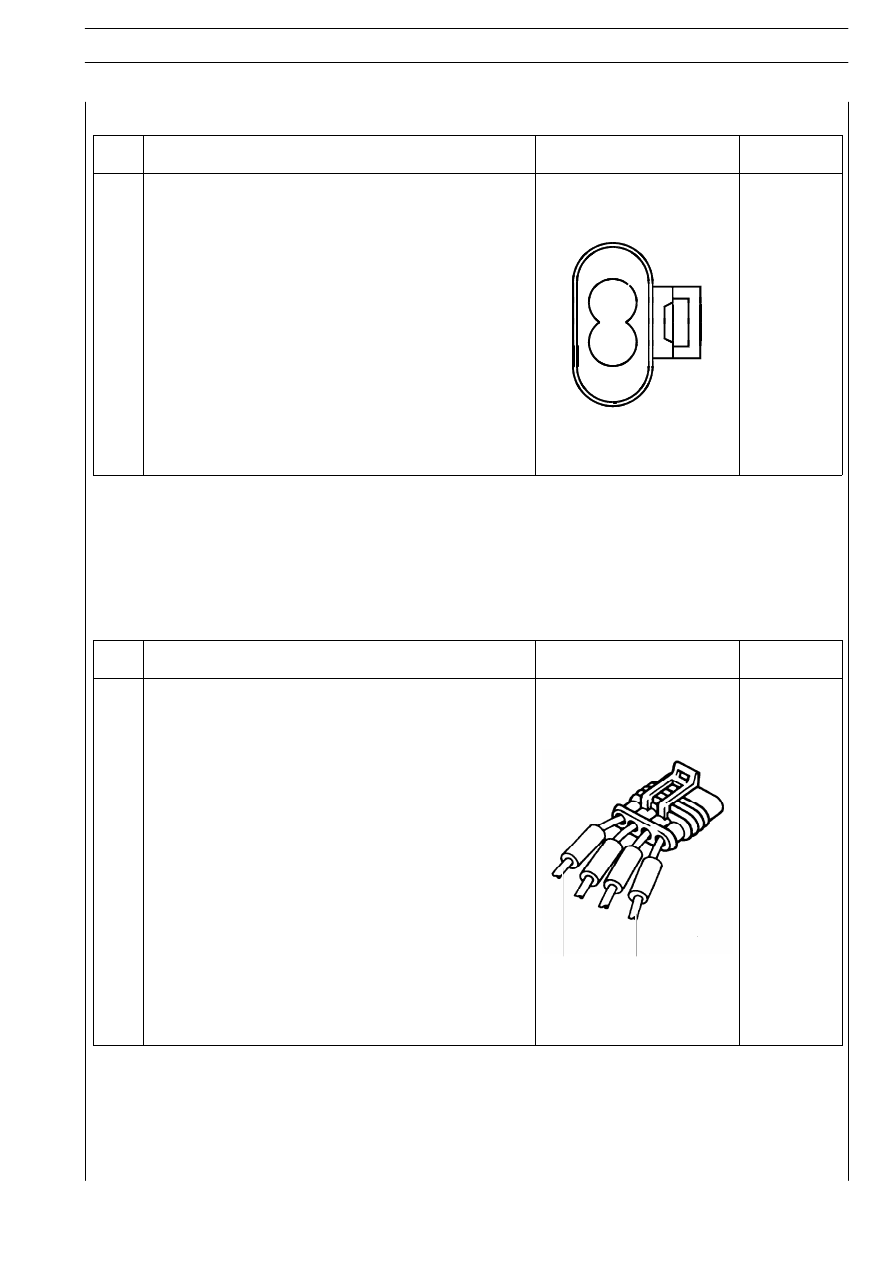

Connettore di giunzione ST 73 Segnalazione usura ceppi anteriori

Rif.

Funzione

Vista connettore

Codice colore

cavi

1

Al sensore per circuito segnalazione usura ceppi ruota anteriore

6664

2

Al sensore per circuito segnalazione usura ceppi ruota anteriore

0000

2

2

1

1

Connettore di giunzione ST 77 Fanale laterale Side Marker Lamp

Rif.

Funzione

Vista connettore

Codice colore

cavi

1

Segnale per lampade laterali

3330

2

Massa per lampade laterali

0000

3

Segnale per lampade laterali

3330

4

Massa per lampade laterali

0000

1

4

66

IMPIANTO ELETTRICO/ELETTRONICO

S

TRALIS

AT/AD

Base — Giugno 2004

Print 603.93.333

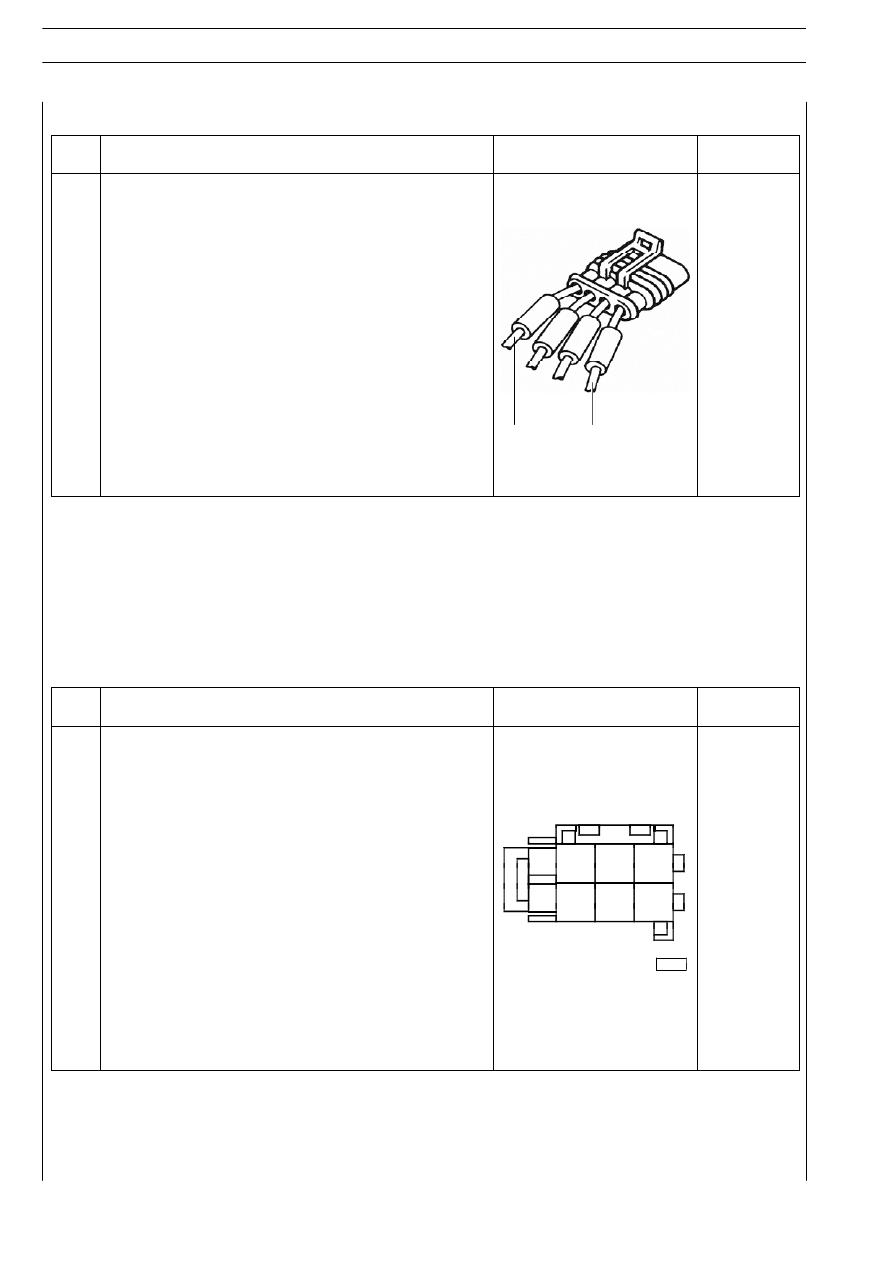

Connettore di giunzione ST 78 Fanale laterale Side Marker Lamp

Rif.

Funzione

Vista connettore

Codice colore

cavi

1

Segnale per lampade laterali

3330

2

Massa per lampade laterali

0000

3

Segnale per lampade laterali

3330

4

Massa per lampade laterali

0000

1

4

Connettore di giunzione ST 79/1 connessione per interruttore secondario freno per EDC (solo ABS)

Rif.

Funzione

Vista connettore

Codice colore

cavi

1

Positivo da teleruttore inserzione EDC (Main Relé)

7155

2

Positivo per luci di arresto

8158

3

Positivo segnalazione pedale premuto

8153

4

Positivo da teleruttore inserzione EDC (main Relé)

7155

5

—

—

6

—

—

4

5

6

4

5

6

3

2

1

3

2

1

77800

77800

IMPIANTO ELETTRICO/ELETTRONICO

67

S

TRALIS

AT/AD

Print 603.93.333

Base — Giugno 2004

Connettore di giunzione ST 79/2 Avvisatori Acustici

Rif.

Funzione

Vista connettore

Codice colore

cavi

1

Segnale per avvisatori acustici

1116

2

—

—

1

2

1

2

Connettore di giunzione ST 79/3 connessione per trasmettitore temperatura
esterna/tergicristallo/gruppo interruttori pressione liquido refrigerante/E.V. ricircolo acqua
radiatore/interruttore frizione per EDC

Rif.

Funzione

Vista connettore

Codice colore

cavi

1

Massa

0000

2

Positivo all’interruttore segnalazione pressione liquido
refrigerante (condizionatore)

9993

3

Positivo dall’interruttore segnalazione pressione liquido
refrigerante (condizionatore)

9993

4

Positivo per elettrovalvola ricircolo acqua radiatore

15 12

9

6

3

7550

5

Positivo all’interruttore sulla frizione per EDC

15 12

9

6

3

7150

6

Positivo dall’interruttore sulla frizione per EDC

15 11

8

5

2

8160

7

Positivo per gruppo tergicristallo (alta velocità)

15

13

11

10

8

7

4

5

2

1

8881

8

Positivo per gruppo tergicristallo (bassa velocità)

13 10

7

4

1

8882

9

Positivo per gruppo tergicristallo

8880

10

Positivo per gruppo tergicristallo

8873

11

Comando elettrovalvola ricircolo acqua radiatore

9552

12

Negativo dall’interruttore segnalazione pressione liquido
refrigerante (raffreddamento motore)

77809

0583

13

Negativo dall’interruttore segnalazione pressione liquido
refrigerante (raffreddamento motore)

77809

0582

14

Positivo dal sensore temperatura esterna

7373

15

Negativo dal sensore temperatura aria esterna

0550
