Connettore di giunzione ST 35/3 Connessione per climatizzazione a comando manuale

Rif.

Funzione

Vista connettore

Codice colore

cavi

1

—

—

2

Positivo per teleruttore inversione polarità motore topflap

9570

3

Negativo per teleruttore per comando topflap aperto/chiuso

0550

1

2

3

1

2

3

Connettore di giunzione ST 36 Connessione T.G.C./I.G.C.

Rif.

Funzione

Vista connettore

Codice colore

cavi

1

Comando Main relè per centralina (EDC)

0155

2

Al pin 85 del Main relè

0155

3

Segnale per chiusura TGC

8035

4

Segnale per chiusura TGC

8035

5

Tensione (batteria) per tachigrafo e Body Computer

7972

6

Tensione (batteria) per tachigrafo e Body Computer

7

8

9

7768

7

Positivo per alimentazione I.C. / B.M. / connettore diagnosi /
frigorifero

6

4

5

7972

8

—

3

2

1

—

9

—

3

2

1

—

78245

IMPIANTO ELETTRICO/ELETTRONICO

57

S

TRALIS

AT/AD

Print 603.93.333

Base — Giugno 2004

Connettore di giunzione ST 40/1 connessione per VDI

Rif.

Funzione

Vista connettore

Codice colore

cavi

1

Linea K (connettore diagnosi pin 12)

2262

2

Massa

0000

3

—

—

4

Positivo dopo TGC

7797

5

Linea CAN ”ICB” (H)

BIANCO

6

Linea CAN ”ICB” (L)

4

5

6

VERDE

4

5

6

3

2

1

3

2

1

77800

Connettore di giunzione ST 40/2 connessione per VDI

Rif.

Funzione

Vista connettore

Codice colore

cavi

1

Predisposizione VDI

2202

2

Linea CAN ”ICB” (H)

BIANCO

3

Linea CAN ”ICB” (L)

VERDE

4

Predisposizione VDI

1102

5

Massa

0000

6

—

—

4

5

6

4

5

6

3

2

1

3

2

1

77800

58

IMPIANTO ELETTRICO/ELETTRONICO

S

TRALIS

AT/AD

Base — Giugno 2004

Print 603.93.333

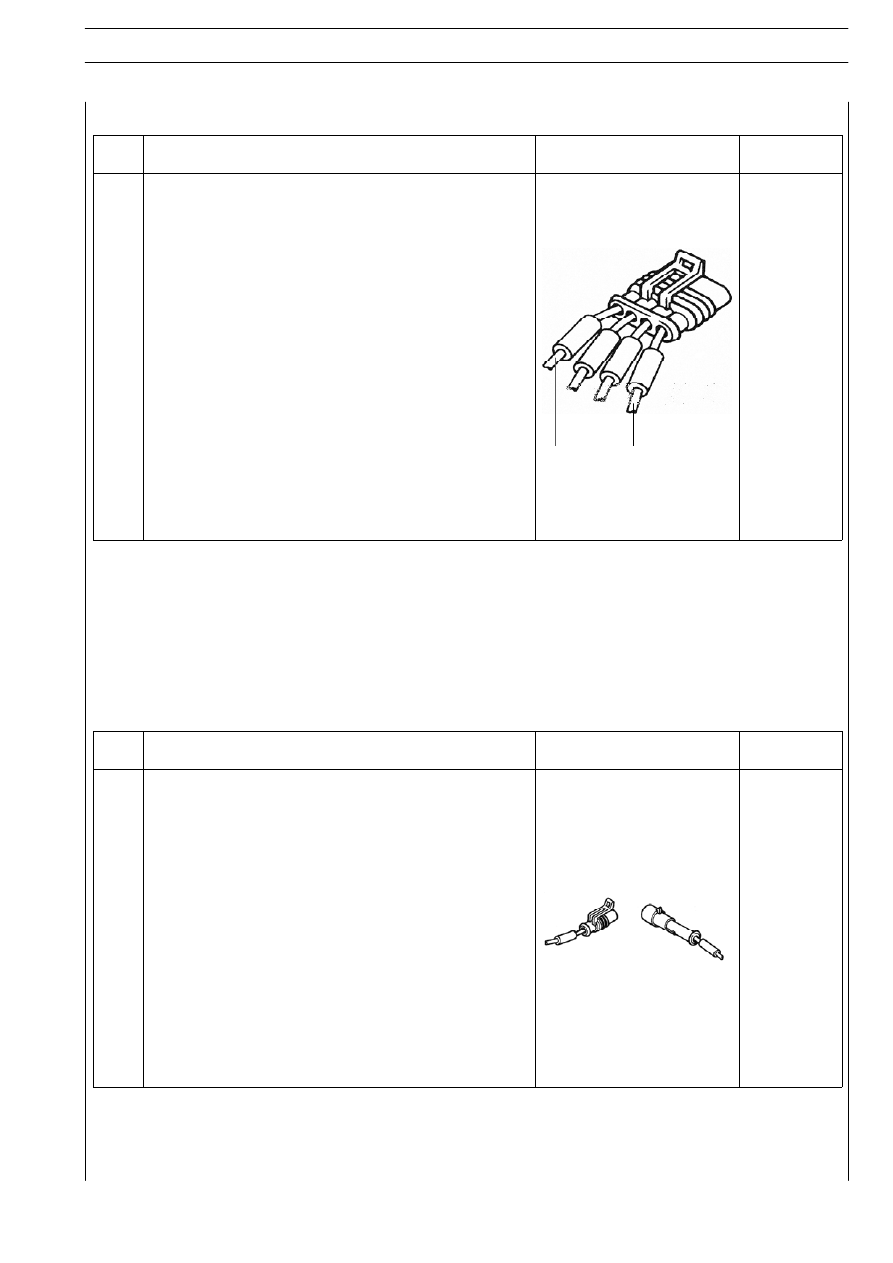

Connettore di giunzione ST 45 Connessione per apparecchio radioricevitore

Rif.

Funzione

Vista connettore

Codice colore

cavi

1

Positivo per preamplificatore

7772

2

Positivo per apparecchio radioricevitore

8871

3

Massa

0000

4

Positivo per apparecchio radioricevitore

5

8

4442

5

Linea CAN L (IDB)

5

8

GN/VE

6

Linea CAN H (IDB)

WS/BI

7

Positivo per apparecchio radioricevitore

7770

8

—

—

1

4

1

4

Connettore di giunzione ST 50 Positivo luci anteriore Sx

Rif.

Funzione

Vista connettore

Codice colore

cavi

1

Positivo dal fusibile per alimentazione luci parte Sinistra

7904

2

Positivo dal fusibile per alimentazione luci parte Destra

7903

1

2

IMPIANTO ELETTRICO/ELETTRONICO

59

S

TRALIS

AT/AD

Print 603.93.333

Base — Giugno 2004

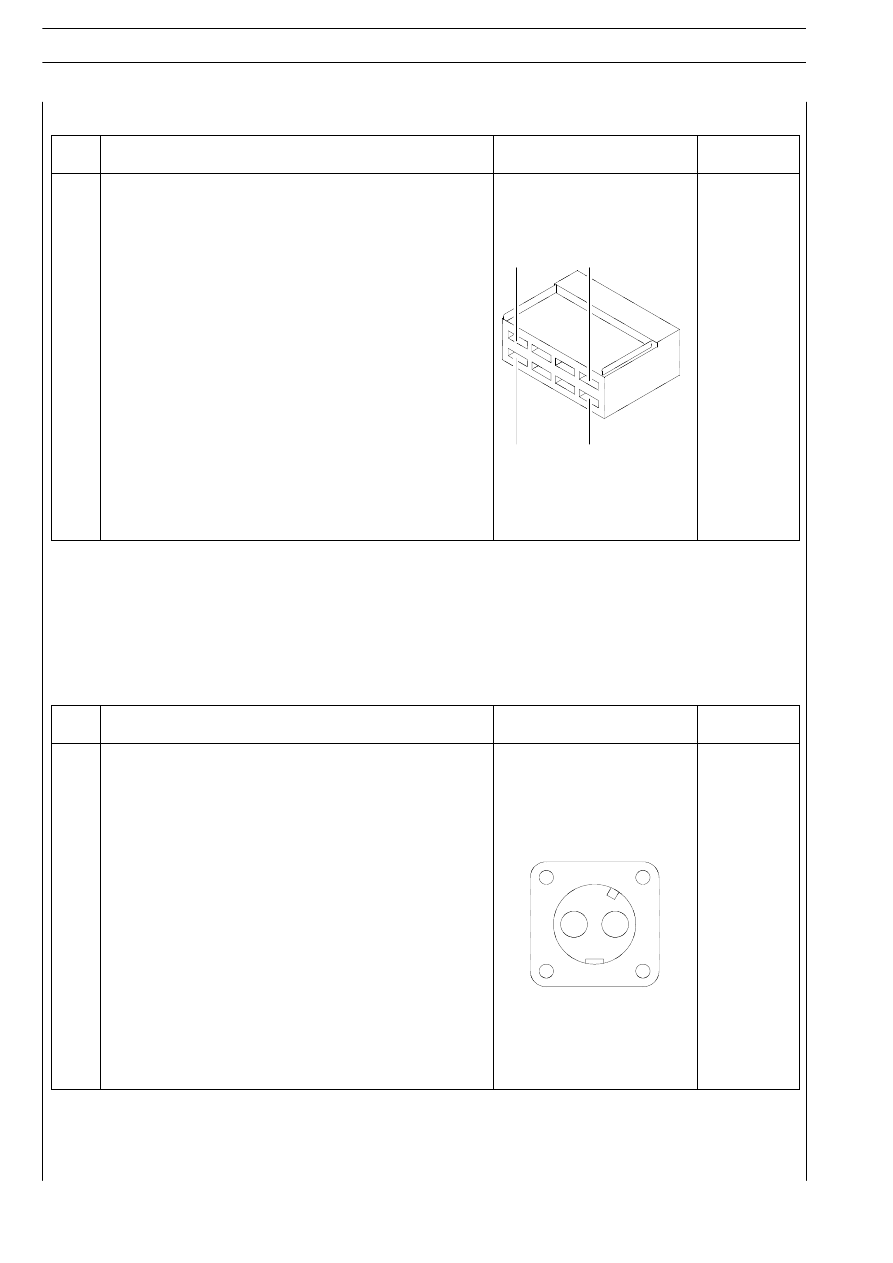

Connettore di giunzione ST 52 RSU

Rif.

Funzione

Vista connettore

Codice colore

cavi

1

Positivo per allestimenti

8871

2

—

—

3

Positivo per allestimenti

3333

4

Negativo per allestimenti

0172

1

4

Connettore di giunzione ST 56 (15) Alternatori

Rif.

Funzione

Vista connettore

Codice colore

cavi

1

Alternatore autoraddrizzatore con regolatore di tensione incor-
porato (15)

8876
