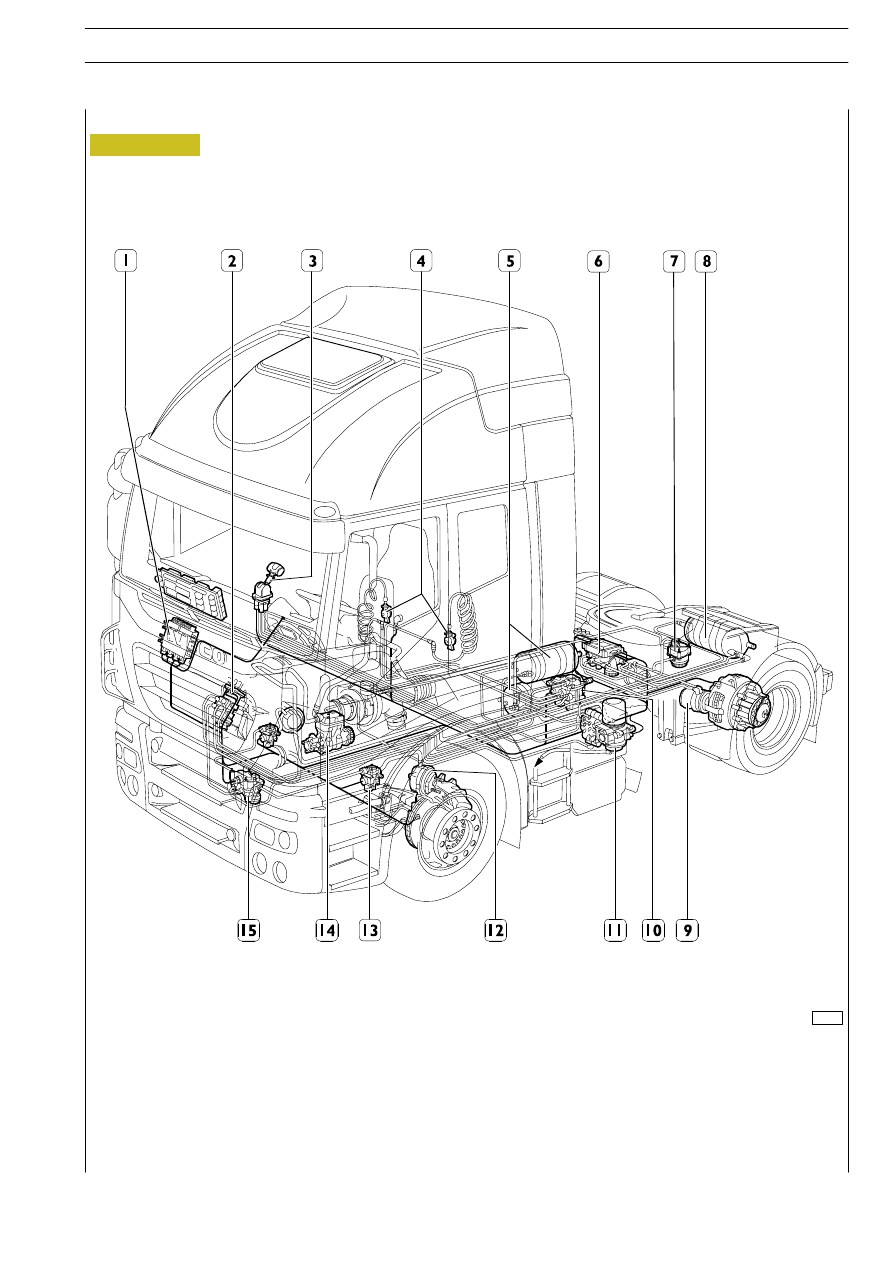

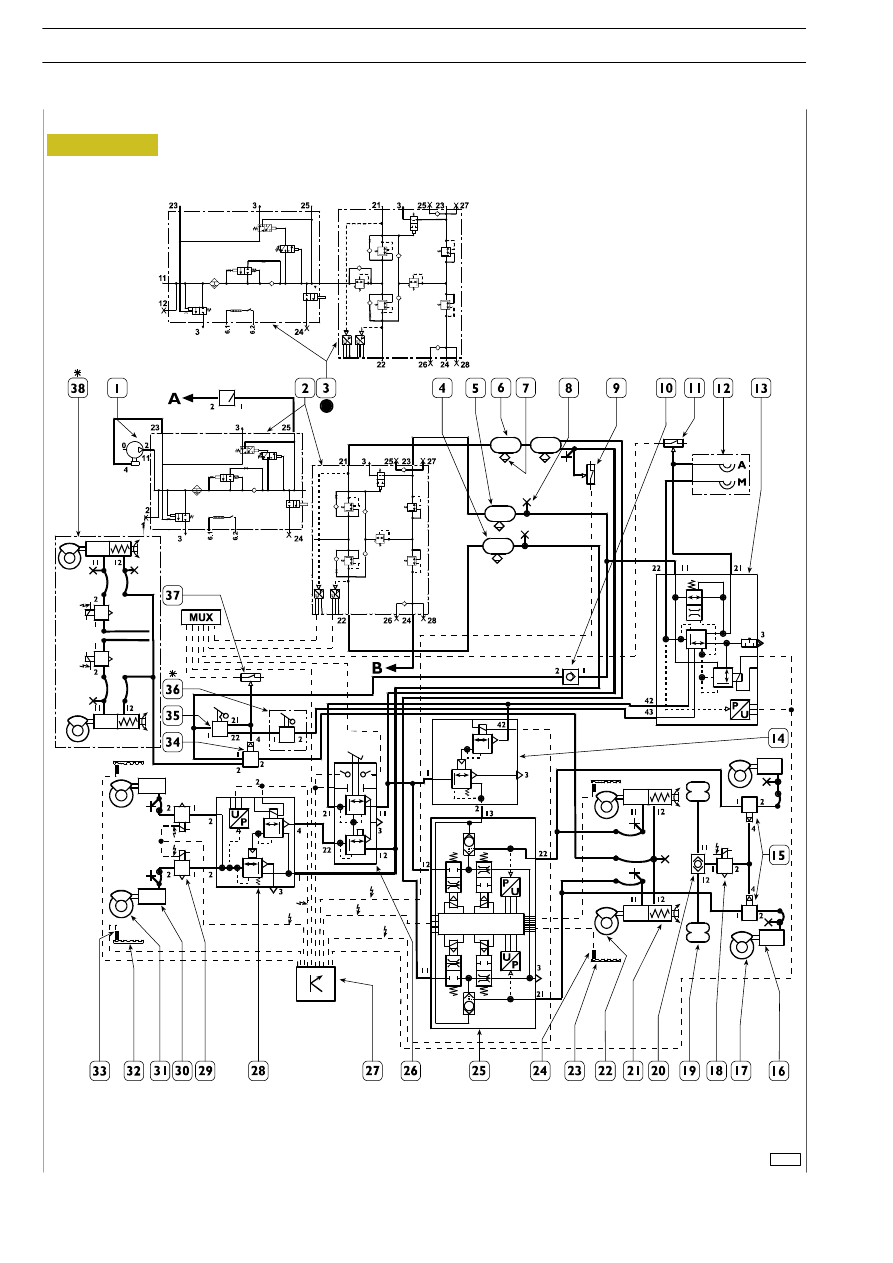

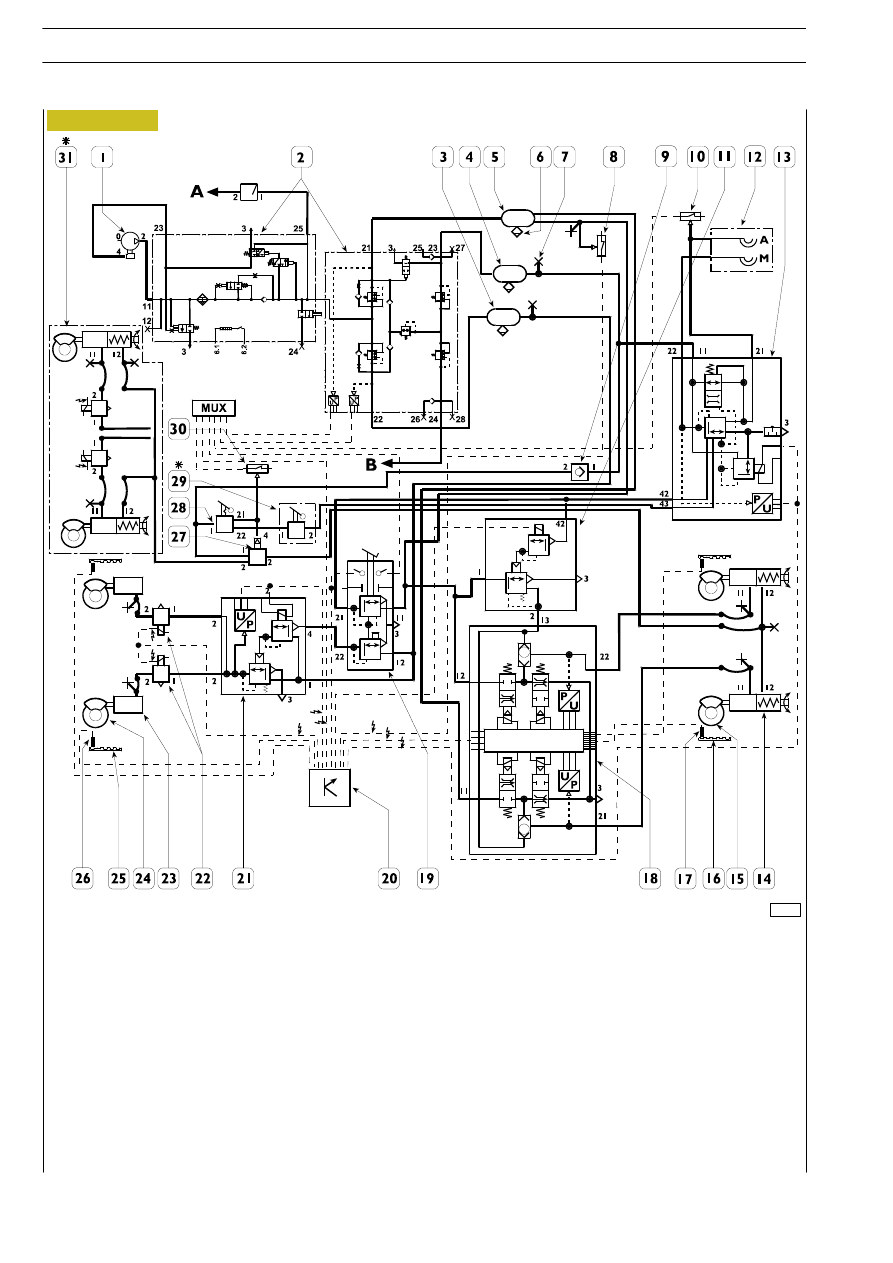

Figura 29 1. Compressore — 2. Air Processing Unit 10,5 bar — 3. Serbatoio aria assale 20 l — 4. Serbatoio aria stazionamento 20 l — 5. Serbatoio aria ponte 30 l— 6. Valvola di scarico manuale — 7. Presa di controllo pneumatica — 8. Interruttore bassa pressione ponte per ASR — 6,6 bar — 9. Valvola unidirezionale impianto stazionamento — 10. Interruttore bassa pressione impianto rimor- chio — 5,5 bar — 11. Valvola di ridondanza frenatura rimorchio — 12. Semigiunti di accoppiamento semirimorchio — 13. Servodi- stributore comando frenatura rimorchio — 14. Cilindro combinato ponte — 15. Complessivo freno a disco ponte — 16. Ruota fonica ponte — 17. Sensore di velocità ponte — 18. Modulatore elettopneumatico comando frenatura ponte — 19. Distributore duplex — 20. Centralina elettronica EBS — 21. Elettrovalvola a relè comando frenatura assale — 22. Elettrovalvole ABS assale — 23. Cilindro freno a membrana assale — 24. Complessivo freno a disco assale — 25. Ruota fonica assale — 26. Sensore di velocità assale — 27. Valvola a relè comando stazionamento — 28. Distributore a mano comando stazionamento — 29. Distributore a mano rallentamento rimorchio — 30. Interruttore bassa pressione freno a mano inserito — 6,6 bar — 31. Freno di stazionamento assale — A. All’impianto sospensione pneumatica — B. All’impianto servizi — ∗ Optional. 79507 S TRALIS AT/AD 34 IMPIANTO PNEUMATICO — FRENI Base — Giugno 2004 Print 603.93.333 Schema di principio impianto EBS per veicoli 4x2 (carri) |
