Iveco Stralis AT/AD. Manuale - parte 279

Pressione frenante

ASSALE

Pressione frenante

PONTE

Intervento

frenante

IN

Richiesta intensità frenante

Velocità ruote

CENTRALINA

OBIETTIVO

∆ Slittamento = 0

Figura 25

EBL (Electronic Brakes Limiter)

La funzione EBL controlla lo “slittamento” delle ruote del ponte comparandolo con la velocità delle ruote dell’assale anteriore.

I dati in ingresso alla centralina sono i giri delle ruote e la pressione di frenatura rilevata dal sensore di pressione installato a monte
dei modulatori ABS ponte.

In base a questi valori, la centralina calcola la velocità del veicolo, la decelerazione del veicolo, lo “slittamento” delle ruote del ponte
e la minima decelerazione prevista.

La funzione EBL è attivata (i modulatori ABS posteriori mantengono la pressione impostata) quando l’autista applica una forza fre-
nante eccessiva rispetto alle condizioni di carico presenti sul veicolo, in sintesi quando vengono superate le soglie di slittamento
dell’asse posteriore e decelerazione del veicolo.

Logica del Funzionamento

L’obbiettivo della centralina elettronica è quello rallentare del veicolo nel minor tempo possibile garantendone la stabilità ed evi-
tando la tendenza al bloccaggio delle ruote.
Per ottenere il raggiungimento di questi obiettivi la centralina elettronica, durante l’azione frenante, sarà informata:

- Dell’intensità di frenatura richiesta dal conducente attraverso il sensore di pressione del ponte.

- Della reazione in rallentamento dovuta alle pressioni rese disponibili attraverso i segnali dei sensori di velocità.

Il continuo monitoraggio e l’elaborazione di queste informazioni, in relazione all’obiettivo prefissato, determinerà le opportune atti-
vazioni delle valvole modulatrici del ponte e la conseguente ottimizzazione dell’azione frenante.

S

TRALIS

AT/AD

30

IMPIANTO PNEUMATICO — FRENI

Base — Giugno 2004

Print 603.93.333

79504

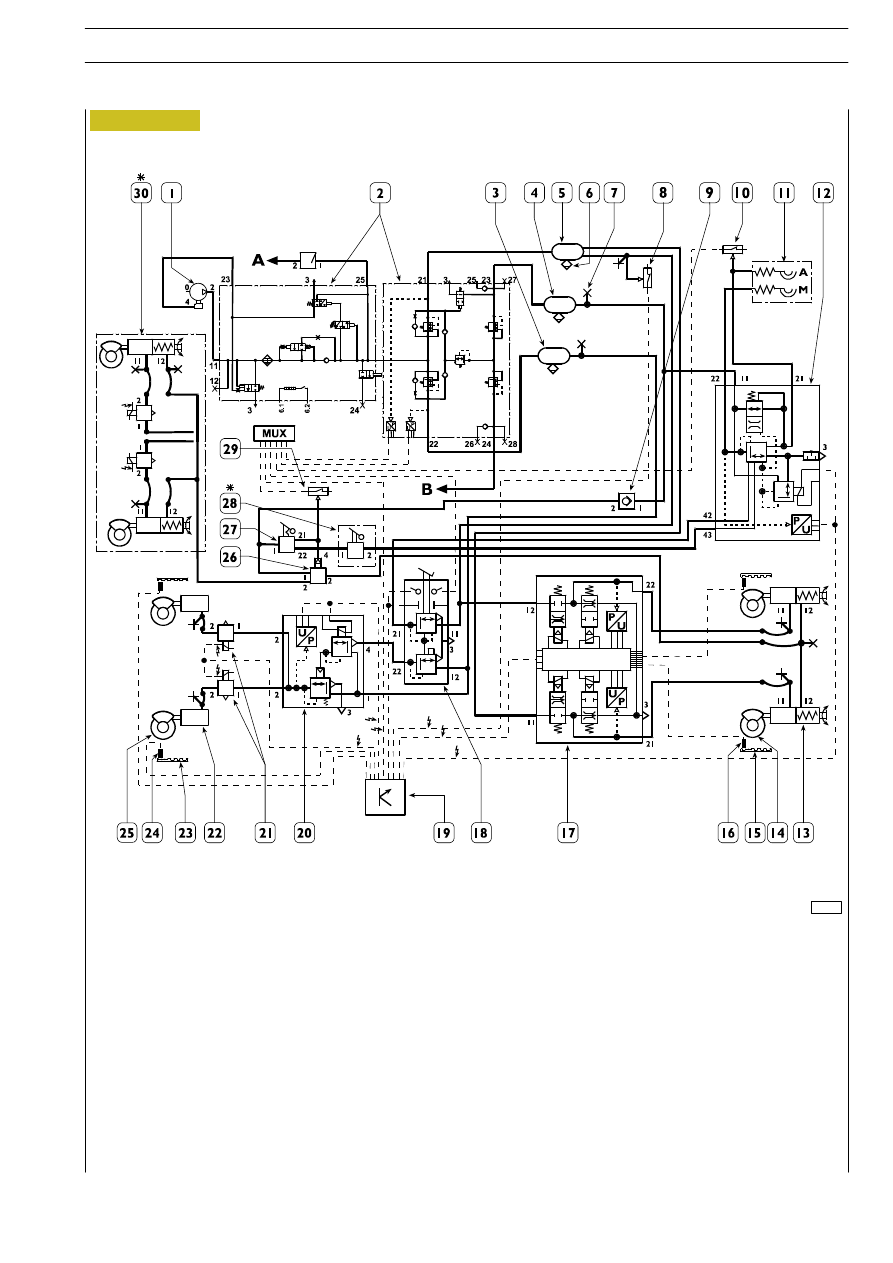

Figura 26

1. Compressore — 2. Air Processing Unit 10,5 bar — 3. Serbatoio aria assale 20 l. — 4. Serbatoio aria stazionamento 20 l. —

5. Serbatoio aria ponte 30 l. — 6. Valvola di scarico manuale — 7. Presa di controllo pneumatica — 8. Interruttore bassa pres-

sione ponte per ASR — 6,6 bar — 9. Valvola unidirezionale impianto stazionamento — 10. Interruttore bassa pressione

impianto rimorchio — 5,5 bar — 11. Semigiunti di accoppiamento semirimorchio — 12. Servodistributore comando frenatura

rimorchio — 13. Cilindro combinato ponte — 14. Complessivo freno a disco ponte — 15. Ruota fonica ponte — 16. Sensore di

velocità ponte — 17. Modulatore elettopneumatico comando frenatura ponte — 18. Distributore duplex — 19. Centralina

elettronica EBS — 20. Elettrovalvola a relè comando frenatura assale — 21. Elettrovalvole ABS assale — 22. Cilindro freno a

membrana assale — 23. Ruota fonica assale — 24. Sensore di velocità assale — 25. Complessivo freno a disco assale — 26. Val-

vola a relè comando stazionamento — 27. Distributore a mano comando stazionamento — 28. Distributore a mano rallenta-

mento rimorchio — 29. Interruttore bassa pressione freno a mano inserito — 6,6 bar — 30. Freno di stazionamento assale —

A. All’impianto sospensione pneumatica — B. All’impianto servizi —

∗ Optional.

IMPIANTO PNEUMATICO — FRENI

31

S

TRALIS

AT/AD

Print 603.93.333

Base — Giugno 2004

Schema di principio impianto EBS per veicoli 4x2 (trattori)

79505

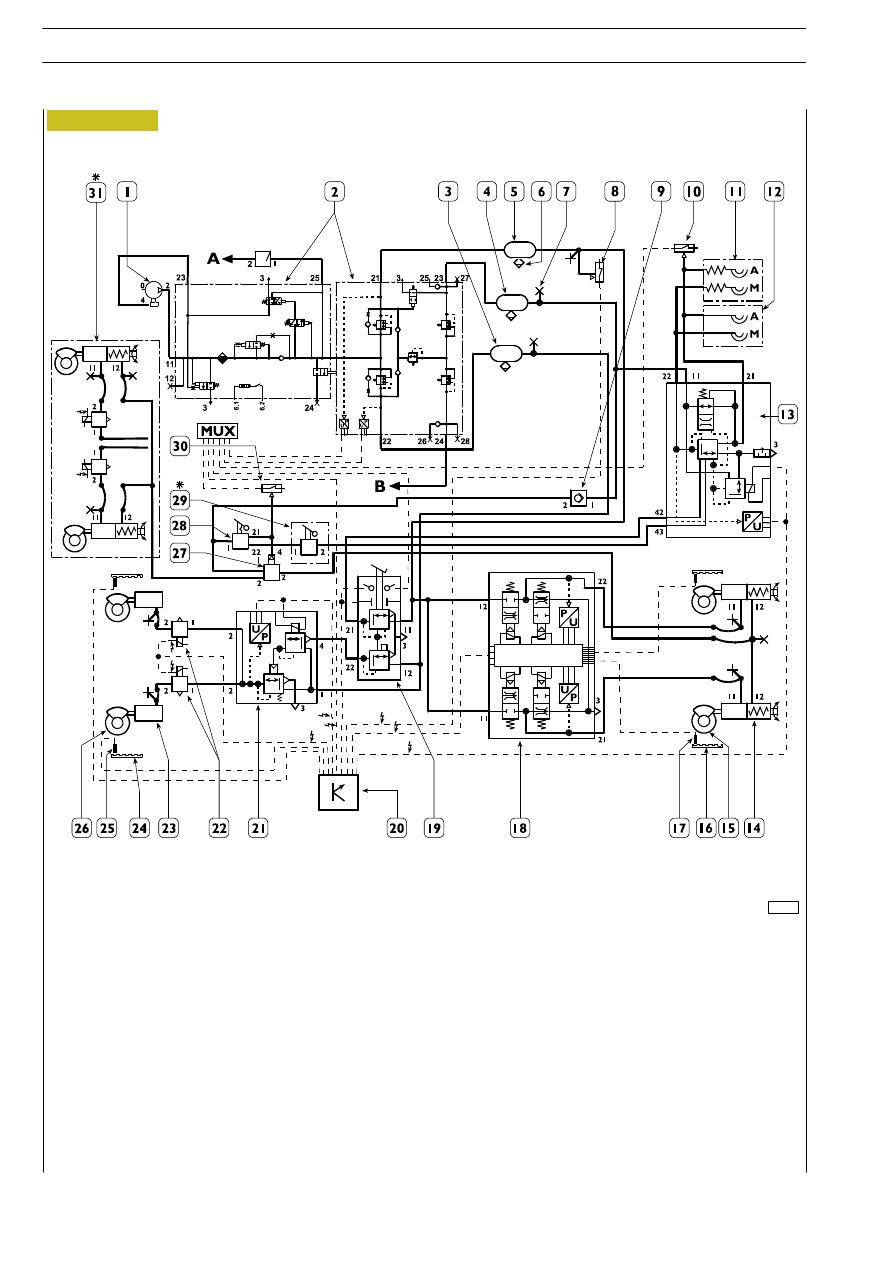

Figura 27

1. Compressore — 2. Air Processing Unit 10,5 bar — 3. Serbatoio aria assale 20 l. — 4. Serbatoio aria stazionamento 20 l. —

5. Serbatoio aria ponte 30 l. — 6. Valvola di scarico manuale — 7. Presa di controllo pneumatica — 8. Interruttore bassa pres-

sione ponte per ASR — 6,6 bar — 9. Valvola unidirezionale impianto stazionamento — 10. Interruttore bassa pressione

impianto rimorchio — 5,5 bar — 11. Semigiunti di accoppiamento semirimorchio — 12. Semiaccoppiamento ISO — 13. Servo-

distributore comando frenatura rimorchio — 14. Cilindro combinato ponte — 15. Complessivo freno a disco ponte —

16. Ruota fonica ponte — 17. Sensore di velocità ponte — 18. Modulatore elettopneumatico comando frenatura ponte —

19. Distributore duplex — 20. Centralina elettronica EBS — 21. Elettrovalvola a relè comando frenatura assale — 22. Elettro-

valvole ABS assale — 23. Cilindro freno a membrana assale — 24. Ruota fonica assale — 25. Sensore di velocità assale —

26. Complessivo freno a disco assale — 27. Valvola a relè comando stazionamento — 28. Distributore a mano comando sta-

zionamento — 29. Distributore a mano rallentamento rimorchio — 30. Interruttore bassa pressione freno a mano inserito —

6,6 bar — 31. Freno di stazionamento assale — A. All’impianto sospensione pneumatica — B. All’impianto servizi —

∗ Optional.

S

TRALIS

AT/AD

32

IMPIANTO PNEUMATICO — FRENI

Base — Giugno 2004

Print 603.93.333

Schema di principio impianto EBS per veicoli 4x2 (mod. AT440S.. /FP—CT/FP—LT)

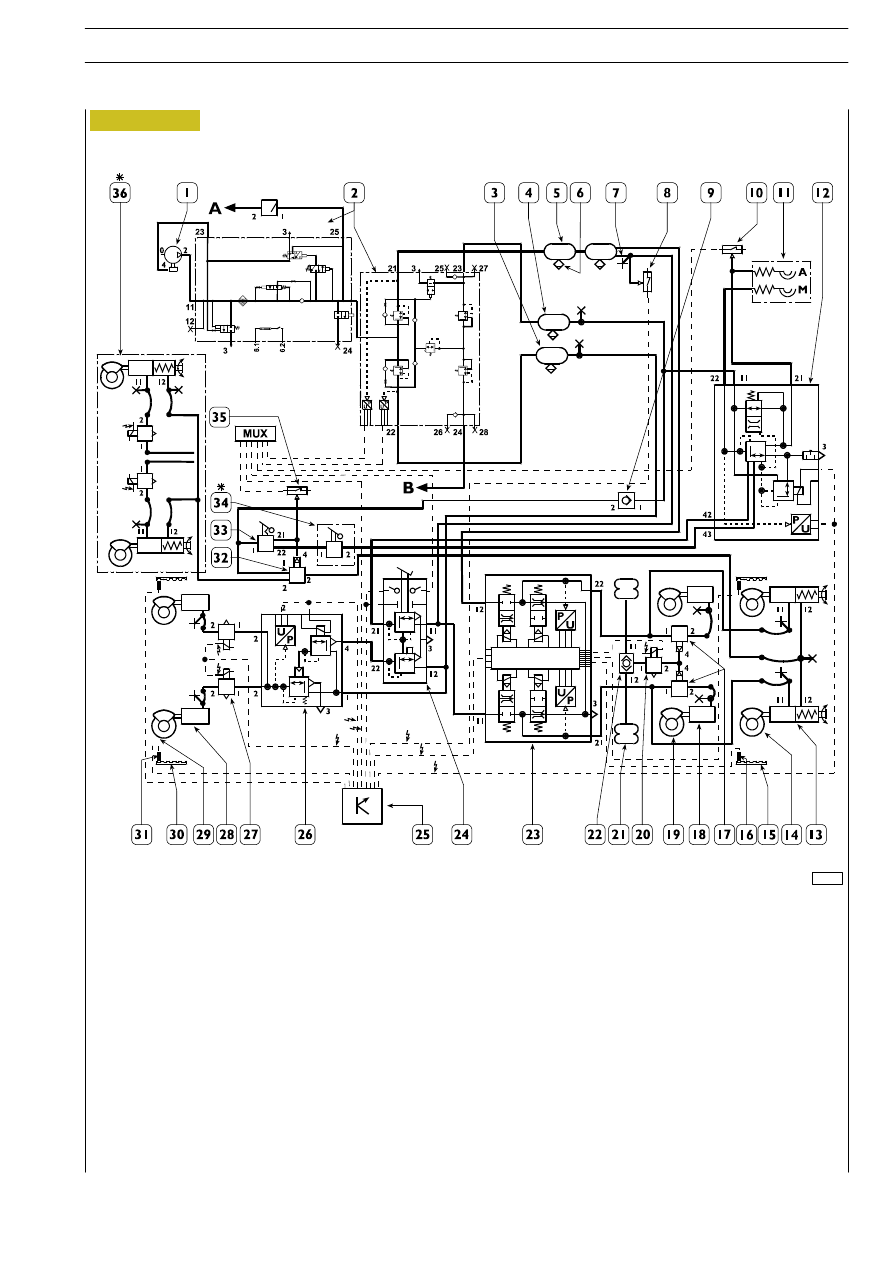

Figura 28

1. Compressore — 2. Air Processing Unit 10,5 bar — 3. Serbatoio aria assale 20 l. — 4. Serbatoio aria stazionamento 20 l. —

5. Serbatoio aria ponte 30 l + 15 l.— 6. Valvola di scarico manuale — 7. Presa di controllo pneumatica — 8. Interruttore bassa

pressione ponte per ASR — 6,6 bar — 9. Valvola unidirezionale impianto stazionamento — 10. Interruttore bassa pressione

impianto rimorchio — 5,5 bar — 11. Semigiunti di accoppiamento semirimorchio — 12. Servodistributore comando frenatura

rimorchio — 13. Cilindro combinato ponte — 14. Complessivo freno a disco ponte — 15. Ruota fonica ponte — 16. Sensore di

velocità ponte — 17. Valvole a relè rapporto carico per frenatura asse intermedio — 18. Cilindro a membrana asse intermedio —

19. Complessivo freno a disco asse intermedio — 20. Elettrovalvola esclusione intervento ASR asse intermedio — 21. Molle ad

aria sospensione asse intermedio — 22. Doppia valvola di arresto rapporto carico asse intermedio — 23. Modulatore elettop-

neumatico comando frenatura ponte — 24. Distributore duplex — 25. Centralina elettronica EBS — 26. Elettrovalvola a relè

comando frenatura assale — 27. Elettrovalvole ABS assale — 28. Cilindro freno a membrana assale — 29. Complessivo freno a

disco assale — 30. Ruota fonica assale — 31. Sensore di velocità assale — 32. Valvola a relè comando stazionamento — 33. Distri-

butore a mano comando stazionamento — 34. Distributore a mano rallentamento rimorchio — 35. Interruttore bassa pressione

freno a mano inserito — 6,6 bar — 36. Freno di stazionamento assale — A. All’impianto sospensione pneumatica — B. All’impianto

servizi —

∗ Optional.

79506

IMPIANTO PNEUMATICO — FRENI

33

S

TRALIS

AT/AD

Print 603.93.333

Base — Giugno 2004

Schema di principio impianto EBS per veicoli 6x2 (trattori)
