Iveco Stralis AT/AD. Manuale - parte 259

38698

36780

73705

Figura 94

Figura 95

Figura 96

La sostituzione delle boccole elastiche: (4 e 8, Figura 94), (4,
Figura 95) e (6, Figura 96) si esegue utilizzando l’attrezzo
99346049 per lo smontaggio e montaggio delle stesse.

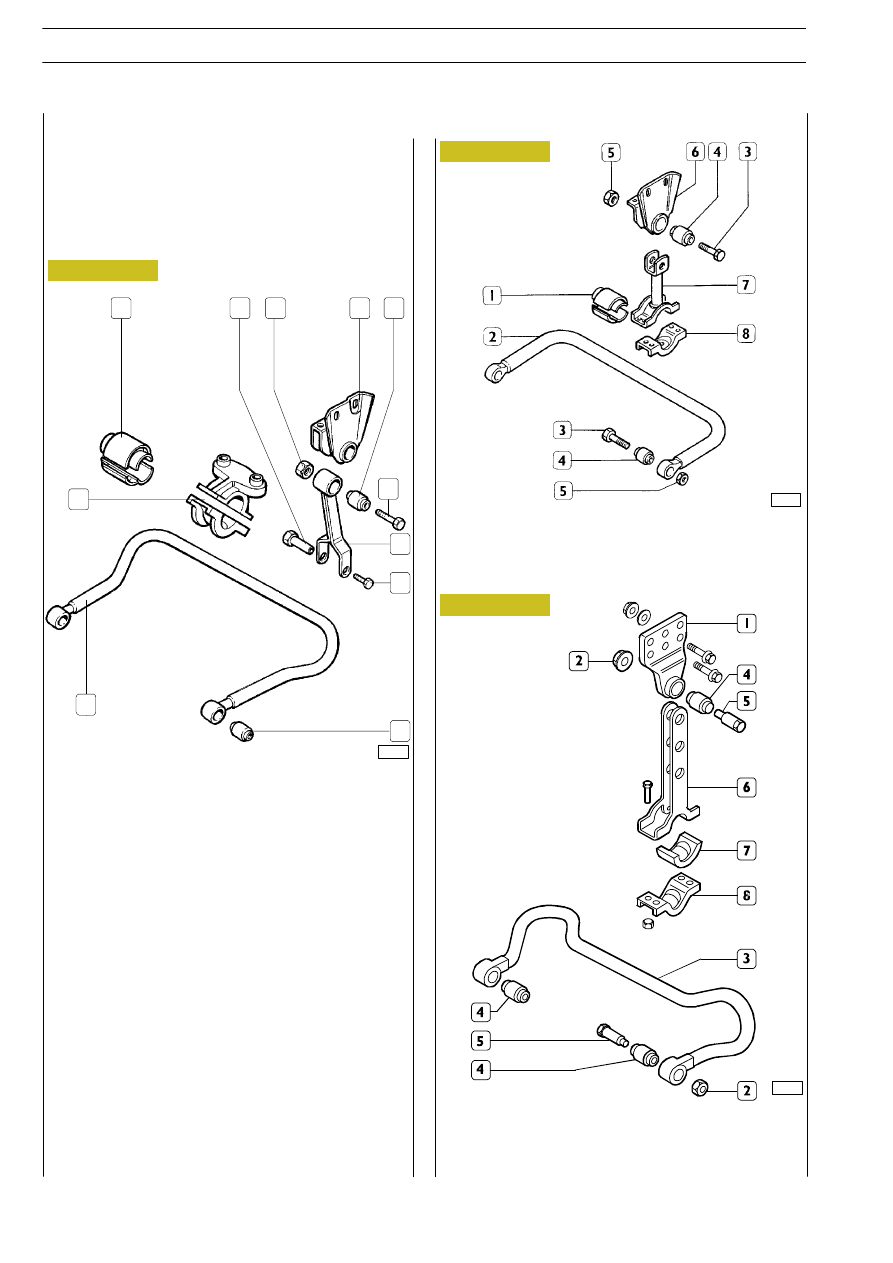

PARTICOLARI COMPONENTI LA BARRA STABILIZZA-

TRICE ANTERIORE

1. Boccola — 2. Supporto — 3. Barra stabilizzatrice — 4. Boc-

cola elastica — 5. Vite — 6. Bielletta — 7. Vite — 8. Boccola

elastica — 9. Supporto — 10. Dado — 11. Vite

PARTICOLARI COMPONENTI LA BARRA STABILIZZA-

TRICE POSTERIORE

1. Semiboccola — 2. Barra stabilizzatrice — 3. Vite — 4. Boc-

cola elastica — 5. Dado — 6. Supporto — 7. Braccio oscil-

lante — 8. Cappello braccio oscillante.

PARTICOLARI COMPONENTI BARRA

STABILIZZATRICE POSTERIORE

1. Supporto — 2. Dado — 3. Barra stabilizzatrice — 4. Bocco-

la — 5. Perno — 6. Braccio oscillante — 7. Semiboccola —

8. Cappello braccio oscillante.

5

1

2

3

4

6

7

11

10

9

8

528933

Sostituzione boccole elastiche barra
stabilizzatrice anteriore

528933

Sostituzione boccole elastiche barra
stabilizzatrice posteriore

82

SOSPENSIONI

S

TRALIS

AT/AD

Base — Giugno 2004

Print 603.93.333

Print 603.93.333

BOCCOLE ELASTICHE

Staccare l’ammortizzatore togliendo i dadi o i bulloni di
fissaggio superiore e inferiore dell’ammortizzatore.
Controllare che le boccole e/o gli elementi elastici non siano
usurate/i o deteriorate/i, in caso contrario, sostituire il parti-
colare interessato.
Mediante apposito apparecchio controllare l’efficienza degli
ammortizzatori.

38690

38689

38692

38693

Figura 97

Figura 98

Figura 99

Figura 100

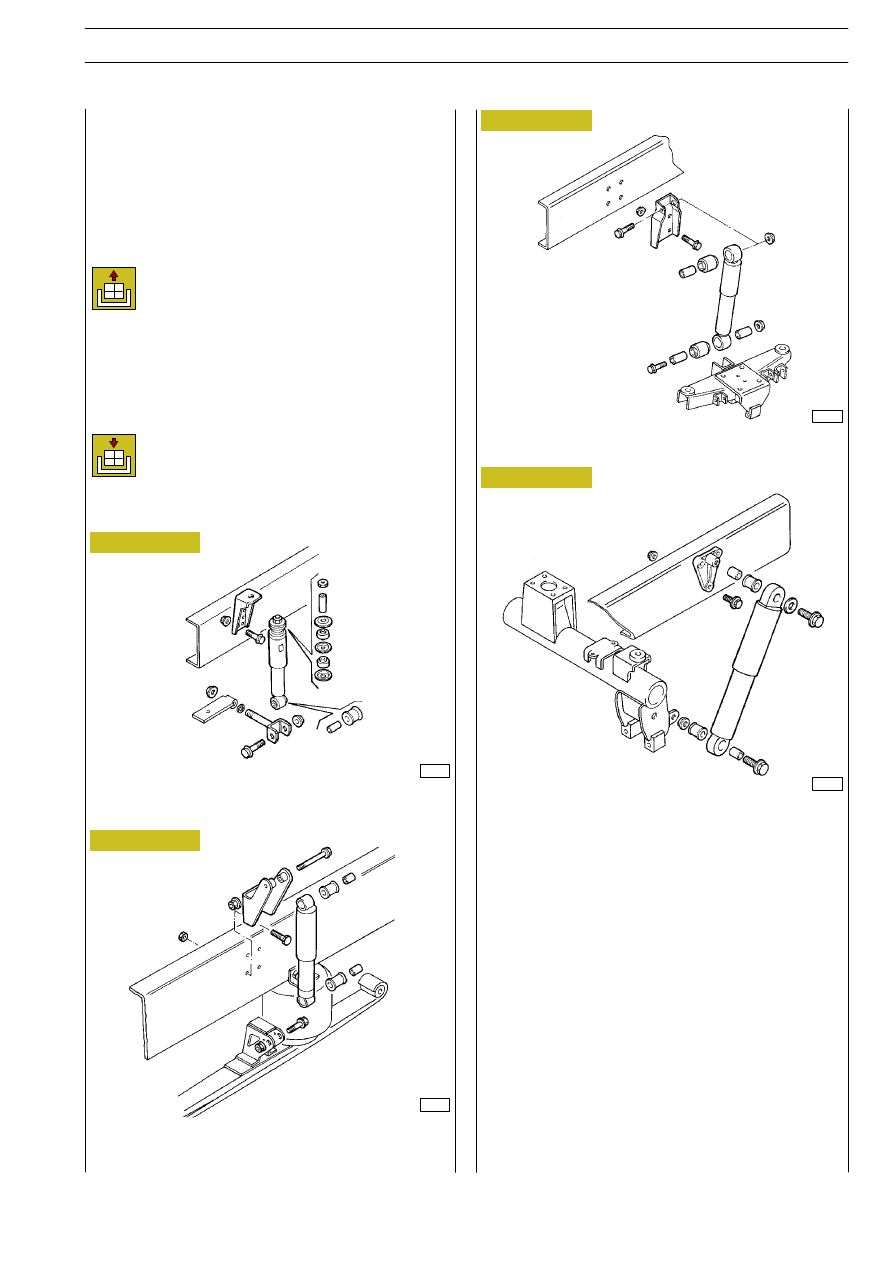

AMMORTIZZATORE ASSALE ANTERIORE CON

SOSPENSIONE MECCANICA

AMMORTIZZATORE ASSALE ANTERIORE E ASSALE

AGGIUNTO CENTRALE CON SOSPENSIONE

PNEUMATICA

AMMORTIZZATORE PONTE POSTERIORE CON

SOSPENSIONE PNEUMATICA

AMMORTIZZATORE ASSALE AGGIUNTO POSTERIORE

Stacco—riattacco:
500910

Ammortizzatori assale anteriore
(veicoli 6x2 C)

500920

Ammortizzatori assale aggiunto
centrale

500940

Ammortizzatori ponte posteriore

500950

Ammortizzatori assale aggiunto
posteriore (veicoli 6x2 P)

Stacco

Riattacco

Per il riattacco invertire le operazioni eseguite per lo stacco
ed attenersi alle coppie di serraggio prescritte.

SOSPENSIONI

83

S

TRALIS

AT/AD

Print 603.93.333

Base — Giugno 2004

5009

AMMORTIZZATORI

73814

Figura 101

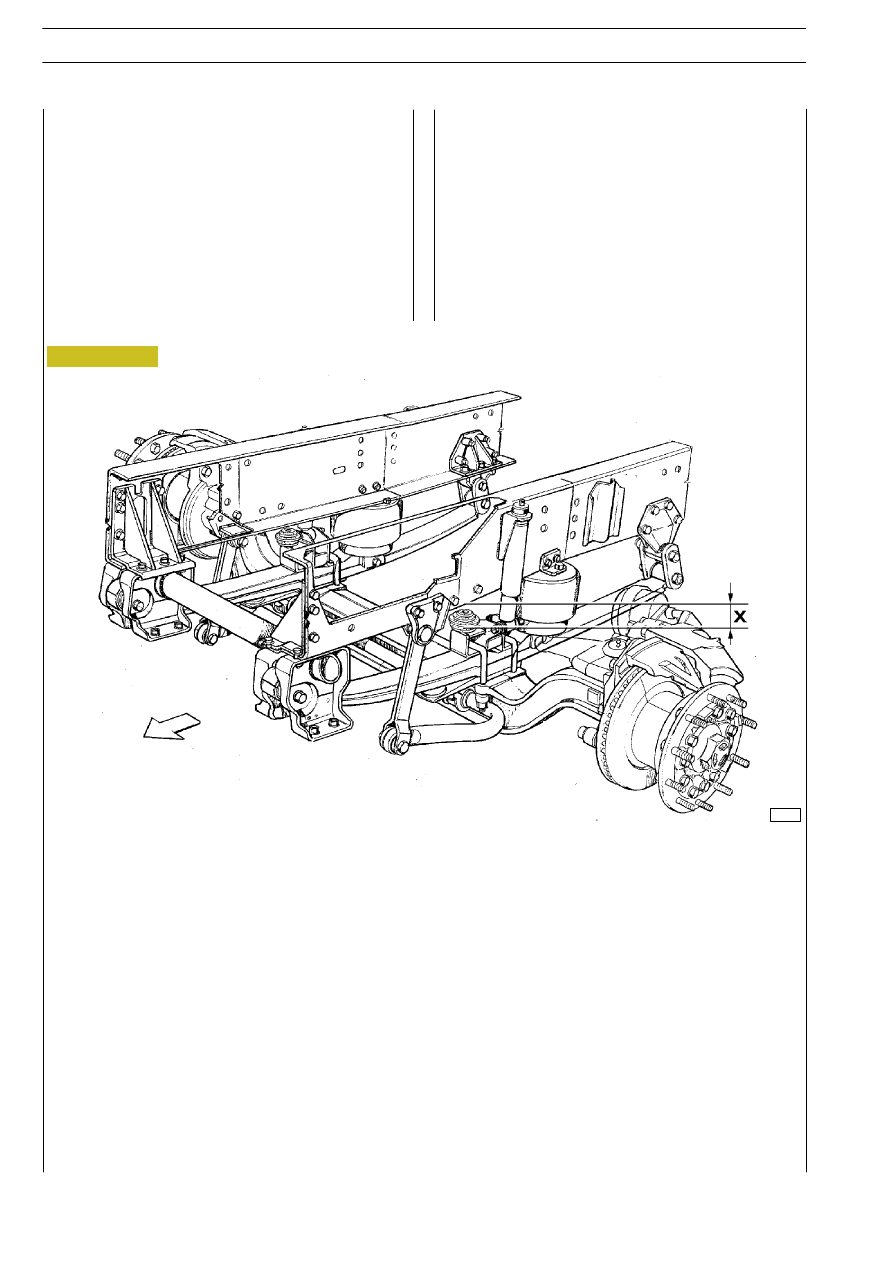

La regolazione del telaio si esegue utilizzando gli attrezzi:

- 99346247, se il veicolo è standard;

- 99346248, se il veicolo è nella versione telaio ribassato;
e regolando i tiranti delle valvole livellatrici in modo da realiz-
zare le distanze X indicate nelle figure.

SOSPENSIONE PNEUMATICA ANTERIORE

X = 65 mm versione standard
X = 55 mm versione ribassata

84

SOSPENSIONI

S

TRALIS

AT/AD

Base — Giugno 2004

Print 603.93.333

REGOLAZIONE DEL TELAIO

73815

86447

Figura 102

Figura 103

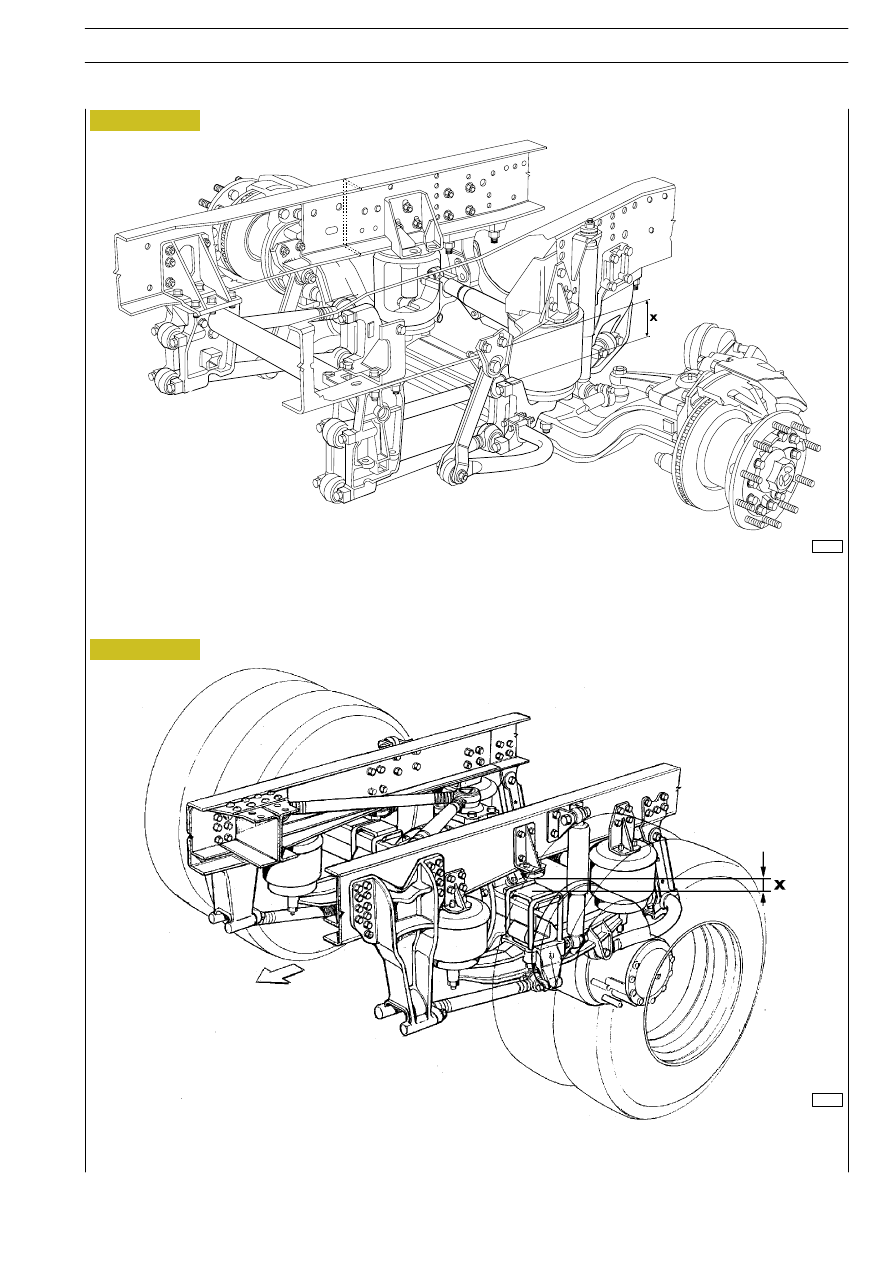

SOSPENSIONE PNEUMATICA ANTERIORE A BARRE LONGITUDINALI

VEICOLI 4x2 — 6x2 P

X = 195 mm

SOSPENSIONE PNEUMATICA POSTERIORE VEICOLI 4x2

X = 60 mm

SOSPENSIONI

85

S

TRALIS

AT/AD

Print 603.93.333

Base — Giugno 2004
