Iveco Stralis AT/AD. Manuale - parte 197

77231

36353

36352

36354

84395

84396

Figura 36

Figura 37

Figura 38

Figura 39

Figura 40

Figura 41

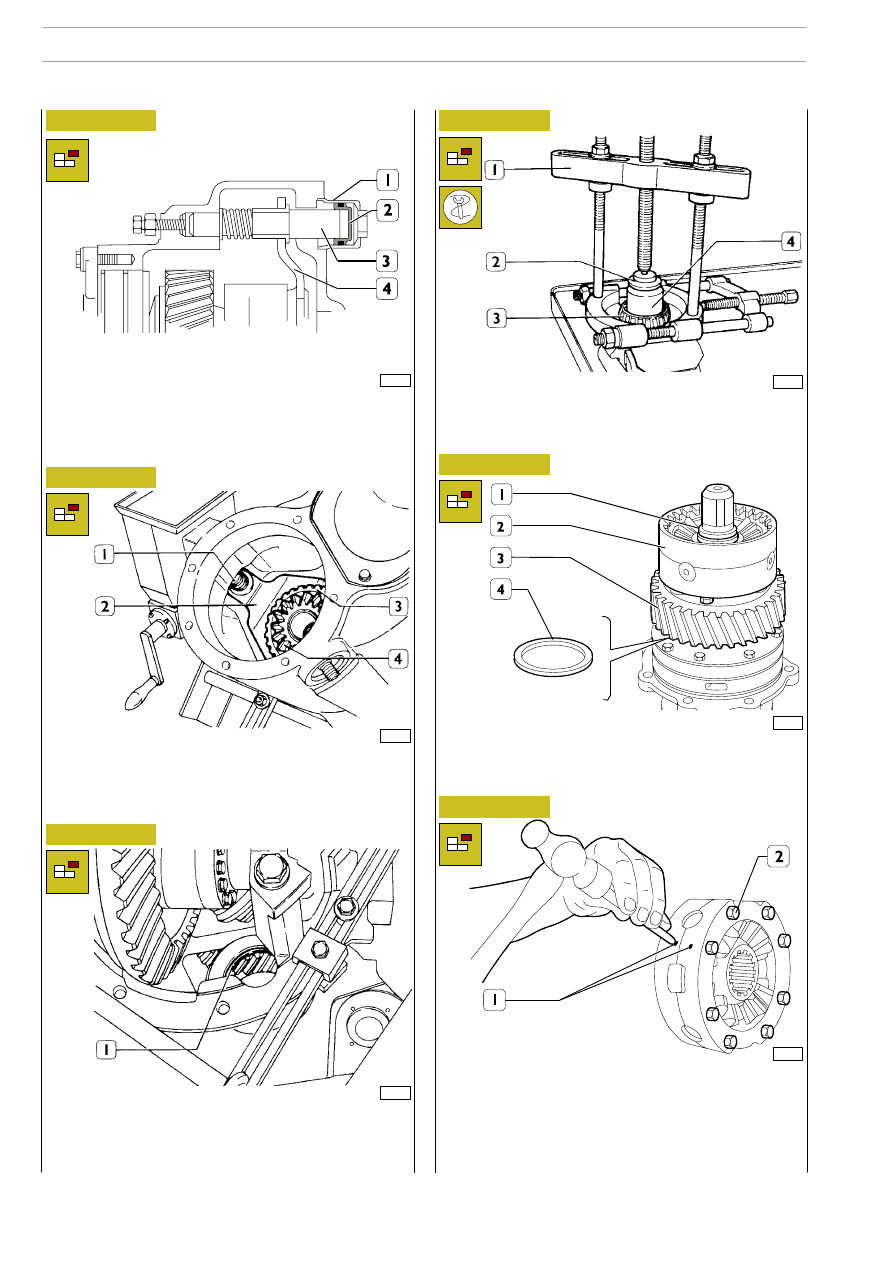

Smontare il cilindro (1) completo di stantuffo (2) bloccaggio
differenziale—ripartitore e sfilare il perno (3) di comando for-
cella (4).

Togliere la molla (1) e smontare: la forcella (2), il manicotto
(3) e l’ingranaggio planetario posteriore (4).

Mediante punzone espellere l’anello esterno (1) del cuscinet-
to di supporto ingranaggio planetario posteriore (4,
Figura 37).

Con l’estrattore 99348001 (1) e particolare di reazione (2),
smontare l’anello interno (3) del cuscinetto a rulli dall’ingranag-
gio planetario posteriore (4).

Serrare l’albero entrata moto in morsa.
Togliere l’anello elastico (1) e sfilare il gruppo satelliti (2) l’in-
granaggio (3) e l’anello di spallamento (4).

In caso di smontaggio del gruppo satelliti praticare con un
punzone un riferimento (1) su entrambe le semiscatole, per
garantirne l’esatto accoppiamento al montaggio.
Svitare le viti (2) e separare le due semiscatole.
Togliere il gruppo crociera, rimuovere i quattro ingranaggi e
pignoni e le quattro rondelle di spinta dalla crociera.

128

PONTI IN TANDEM (INTERMEDIO) ARVINMERITOR RP 160 E (R 2478)

S

TRALIS

AT/AD

Print 603.93.333

Base — Giugno 2004

36356

Figura 42

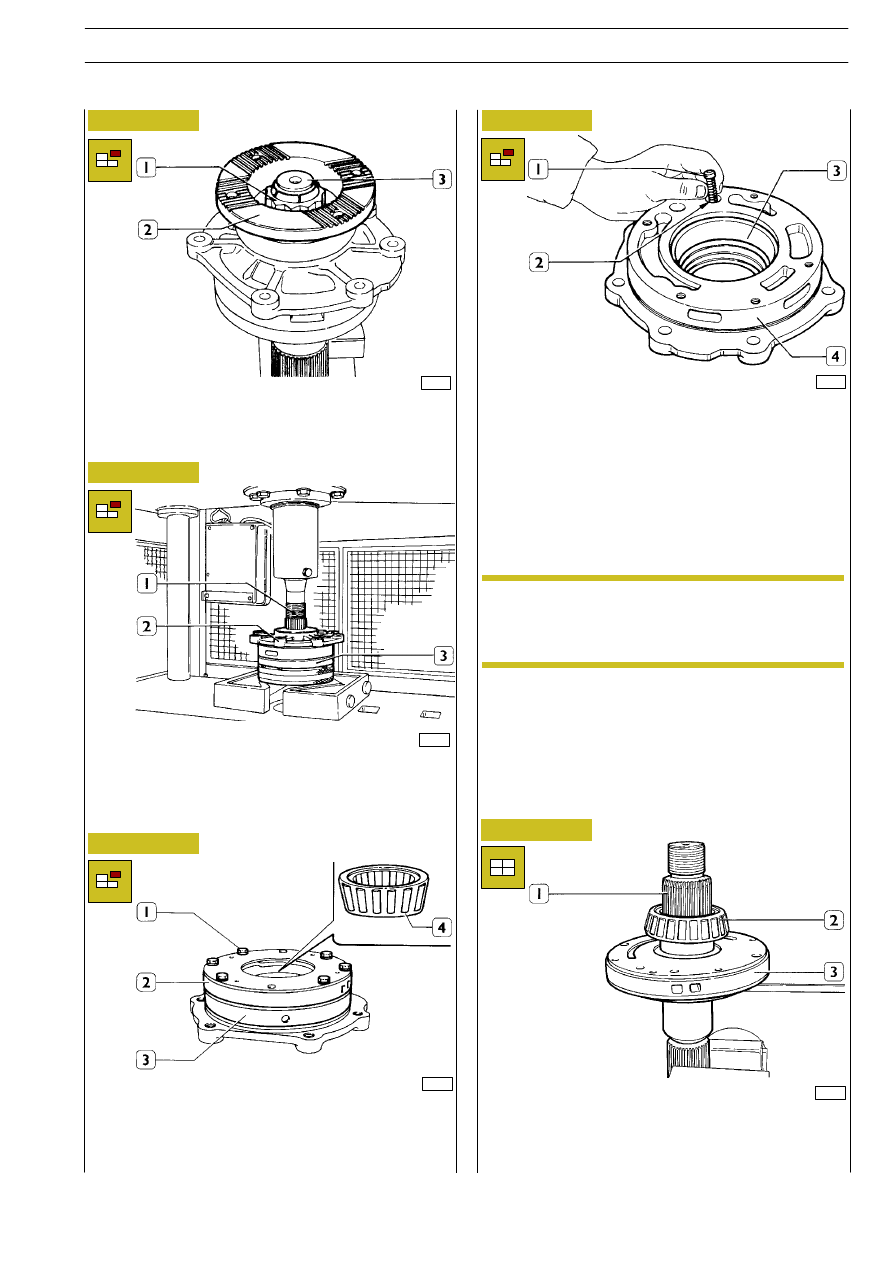

Togliere il dado (1) e mediante idoneo estrattore, sfilare la
flangia (2) dall’albero d’entrata moto (3).

36357

36430

Figura 43

Figura 44

Mediante pressa estrarre l’albero entrata moto (1) dal suppor-
to (2) e dalla pompa olio (3)

Togliere le viti (1), smontare la pompa olio (2) dal supporto
(3) e il cuscinetto (4).

36358

Figura 45

Dal supporto (4) togliere: la molla (2) e la valvola (1) di regola-
zione pressione olio e l’anello esterno (3) del cuscinetto (4,
Figura 44).

36359

Figura 46

Controllo particolari componenti il gruppo ri-
partitore

Serrare in morsa l’albero entrata moto (1) e calettare sul me-
desimo la pompa olio (3).
Scaldare il cuscinetto (2) a 100

o

C per 15’ e montarlo median-

te apposito battitoio.

Pulire accuratamente i singoli particolari componenti e con-
trollare la condizione d’usura per un loro eventuale reimpiego.

Pulire accuratamente le filettature delle viti, dei prigio-
nieri e delle ghiere per evitare che la registrazione dei
giuochi o le chiusure a coppia risultino alterate.

Sostituire sempre con particolari nuovi, gli anelli di tenuta, gli
anelli elastici e le rondelle di sicurezza.

Montaggio gruppo ripartitore

NOTA

PONTI IN TANDEM (INTERMEDIO) ARVINMERITOR RP 160 E (R 2478)

129

S

TRALIS

AT/AD

Print 603.93.333

Base — Giugno 2004

36360

Figura 47

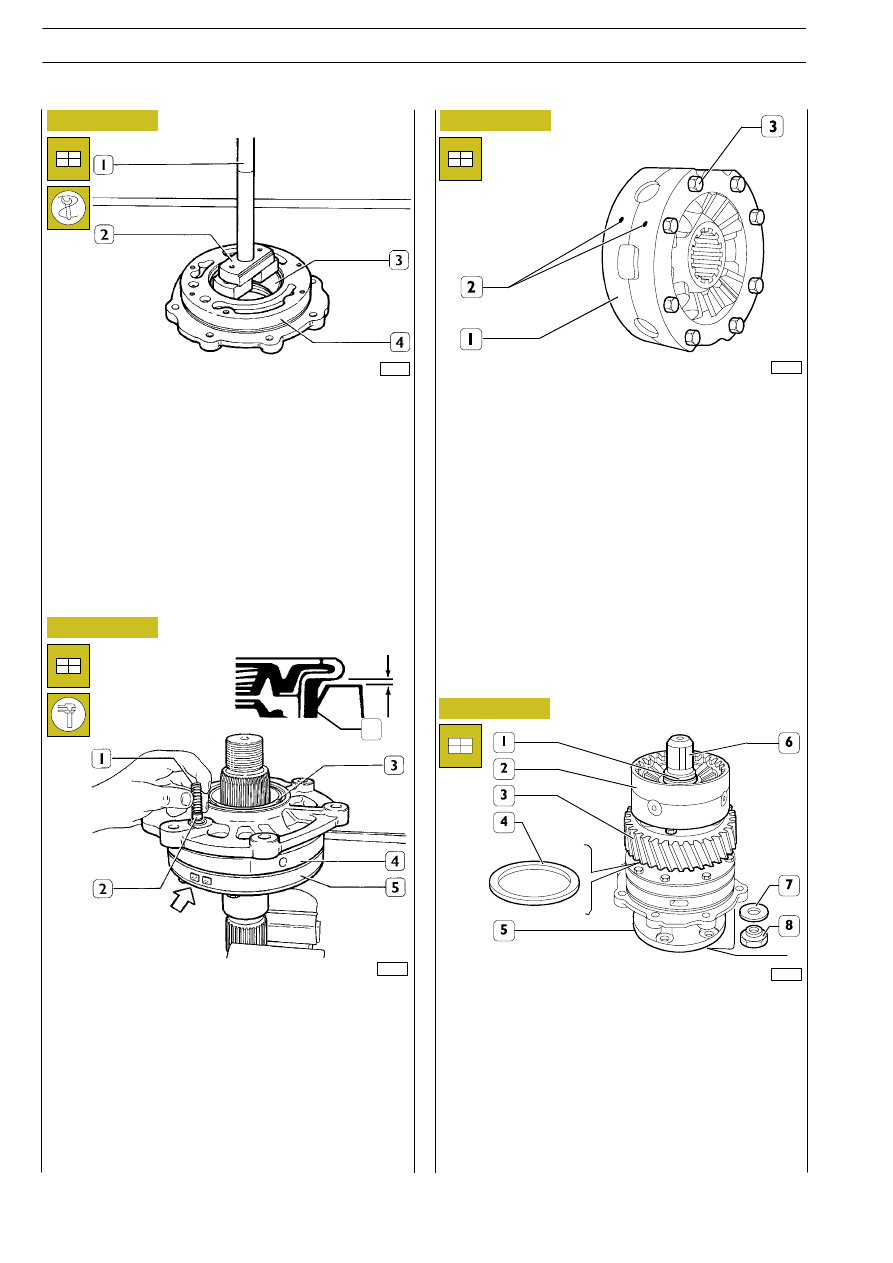

Mediante battitoio 99374093 (2) e sotto l’azione di una
pressa, montare parzialmente l’anello esterno (3) del
cuscinetto (4, Figura 44) nel supporto (4). Completare il
piantaggio

manualmente

servendosi

dell’impugnatura

99370007 (1).

36361

Figura 48

Montare l’anello di tenuta (3) con l’attrezzo 99374162 sul sup-
porto (4).
Montare il supporto (4) sulla pompa olio (5) in modo che il
foro di scarico (

→) coincida con la sede della valvola (2).

Introdurre nella sede la valvola di regolazione pressione olio
(2), la molla (1) e montare il tappo di chiusura.
Con spessimetro, controllare su quattro punti equidistanti, la
distanza X tra anello di tenuta (3) e il supporto (4).
La distanza X deve essere compresa fra 0,38

÷ 0,76 mm.

X

3

Figura 49

84397

Montare il gruppo satelliti (eventualmente smontato)
secondo la procedura seguente: applicare il lubrificante
specifico utilizzato nella scatola del ponte su tutti gli altri pezzi
del gruppo satelliti.
Montare gli ingranaggi e pignoni e la rondella di spinta sulla
crociera.
Collocare il gruppo pignone e crociera in una delle semiscatole
(1). Montare la semiscatola rimanente sulla semiscatola con il
gruppo crociera. Accertarsi che i contrassegni (2) siano
allineati.
Montare quattro delle viti a testa cilindrica (3) dopo aver
applicato della Loctite. Montare le viti a testa cilindrica (3)
rimanenti sempre applicando della Loctite sul filetto, e
chiuderle ad una coppia di 60

÷ 75 Nm (6,1 ÷ 7,6 kgm).

84398

Figura 50

Spalmare di grasso l’anello di spallamento (4) e sistemarlo sot-
to l’ingranaggio (3); calettare:

- quest’ultimo sull’albero entrata moto (6);

- il gruppo satelliti (2) e vincolarli con l’anello di sicurez-

za(1).

Capovolgere l’albero entrata moto (6) e calettare sul medesi-
mo la flangia (5).
Montare la rondella (7), e avvitare il dado di ritegno (8) senza
serrarlo a fondo.

130

PONTI IN TANDEM (INTERMEDIO) ARVINMERITOR RP 160 E (R 2478)

S

TRALIS

AT/AD

Print 603.93.333

Base — Giugno 2004

36363

36364

36352

Figura 51

Figura 52

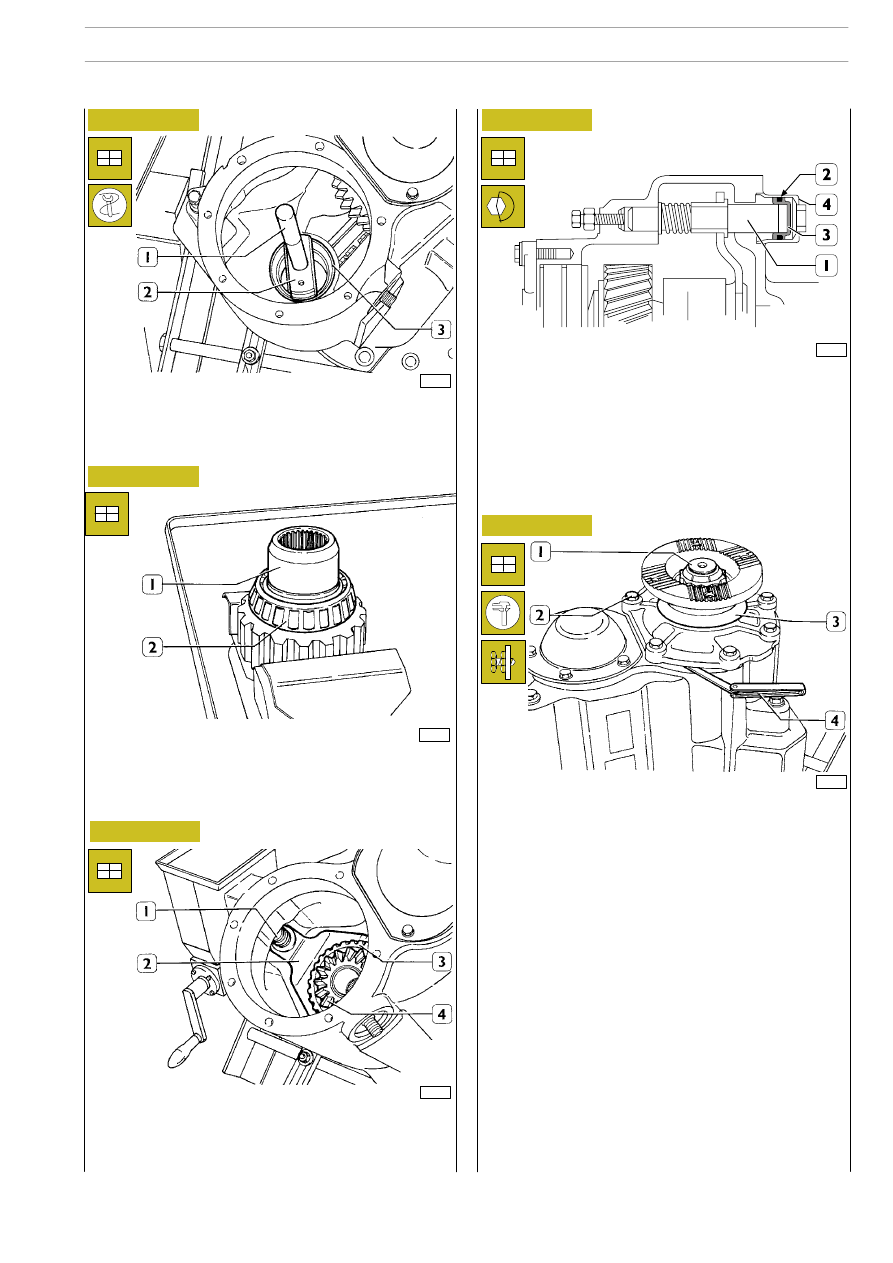

Mediante battitoio 99374093 (2) e impugnatura 99370007 (1)
montare l’anello esterno (3) del cuscinetto (2, Figura 52) nella
scatola differenziale—ripartitore.

Scaldare il cuscinetto (2) a 100

o

C per 15’ e montarlo sull’albe-

ro dell’ingranaggio planetario posteriore (1).

Posizionare sull’anello esterno (3, Figura 51), l’ingranaggio pla-
netario posteriore (4) completo di manicotto (3) e forcella
(2).
Sistemare quindi sulla forcella (2) la molla (1).

Figura 53

Montare l’alberino (1) di comando bloccaggio differenziale
ripartitore, lubrificare il nuovo anello di tenuta (2) e montarlo
sullo stantuffo (3) e introdurre quest’ultimo nel cilindro (4).
Applicare sulla filettatura del cilindro (4) sigillante. Avvitarlo
nella scatola differenziale serrandole alla coppia prescritta.

Figura 54

36367

Registrare il giuoco assiale cuscinetti albero entrata moto ope-
rando nel seguente modo:
- Introdurre nella scatola differenziale—ripartitore, l’albero

entrata moto (1);

- avvitare le viti (2) senza rondelle;
- ruotare l’albero entrata moto nei due sensi per assestare

i cuscinetti e contemporaneamente stringere le viti (2)
senza bloccarle;

- mediante calibro a spessori (4) misurare, su quattro punti

equidistanti, la distanza tra il supporto (3) ed il piano d’ap-
poggio sulla scatola;

- lo spessore S del pacco di spessori di registro giuoco as-

siale cuscinetti è S = A + B

- dove A è il valore medio delle quattro misurazioni effet-

tuate;

- B = 0,013 che è il valore medio del giuoco assiale dei cu-

scinetti (0,05

÷ 0,20 mm);

- togliere le viti (2) e sollevare l’albero entrata moto di 6

÷

12 mm;

- inserire sulla scatola il pacco di spessori dello spessore de-

terminato.

Figura 55

Registrazione giuoco assiale cuscinetti albero
entrata moto

77232

PONTI IN TANDEM (INTERMEDIO) ARVINMERITOR RP 160 E (R 2478)

131

S

TRALIS

AT/AD

Print 603.93.333

Base — Giugno 2004
