Iveco Stralis AT/AD. Manuale - parte 195





120

PONTI IN TANDEM (INTERMEDIO) ARVINMERITOR RP 160 E (R 2478)

S

TRALIS

AT/AD

Print 603.93.333

Base — Giugno 2004

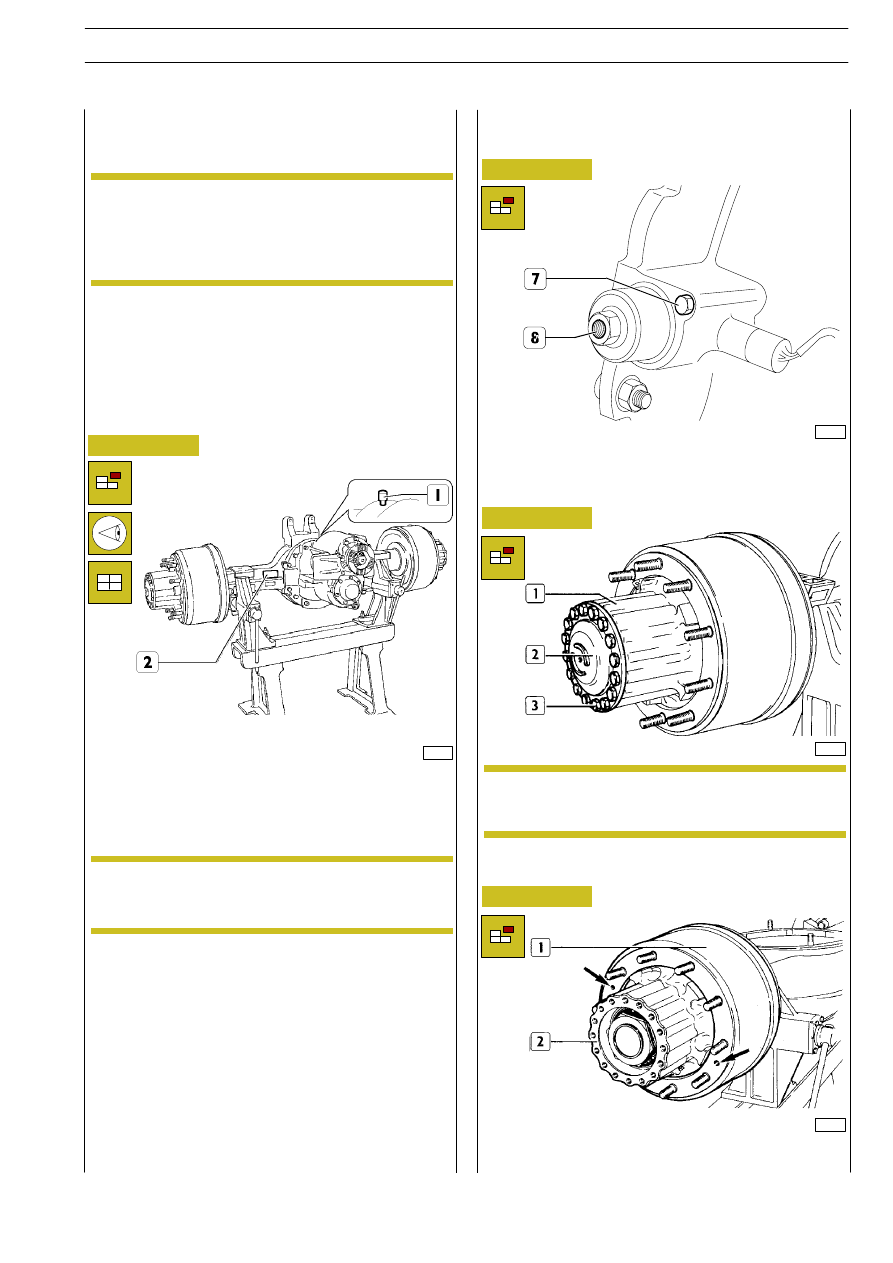

Sistemare il ponte completo sul cavalletto 99322215,
Controllare che lo sfiato aria (1) non sia intasato, in caso
contrario smontarlo, pulirlo accuratamente e rimontarlo.

77221

77222

Figura 7

Figura 8

Bloccare il differenziale operando come segue: svitare la vite
(7) e avvitarla nel foro (8): avvitare a fondo la vite sino ad
ottenere l’inserimento del blocco differenziale.

Le operazioni di: stacco e riattacco semialberi — stac-
co e riattacco tamburi e ganasce freni — stacco e riat-
tacco sfiato aria — stacco e riattacco differenziale, so-
no eseguibili anche con il gruppo montato sul veico-
lo.

Prima di posizionare il complessivo ponte sul cavalletto per la
revisione, scaricare l’olio svitando il tappo inferiore della scatola
ponte.

525013

STACCO—RIATTACCO
SFIATO ARIA

I dati di identificazione del gruppo ponte RP 160 E
(R 2478) sono riportati sulla targhetta (2).

525010

REVISIONE COMPLESSIVO PON-
TE INTERMEDIO RP 160 E (R 2478)

525030

REVISIONE MOZZI RUOTE

Figura 9

19341

Posizionare un contenitore sotto il mozzo ruota per
recuperare l’olio.

Svitare le viti (3) di fissaggio semialbero (2) e sfilarlo dal mozzo
(1).

Figura 10

Togliere le viti di fisaggio tamburo (1) al mozzo ruota (2) e
avvitarle nei fori (

→) per estrarre il tamburo (1).

19349

NOTA

NOTA

NOTA

PONTI IN TANDEM (INTERMEDIO) ARVINMERITOR RP 160 E (R 2478)

121

S

TRALIS

AT/AD

Print 603.93.333

Base — Giugno 2004

Print 603.93.333

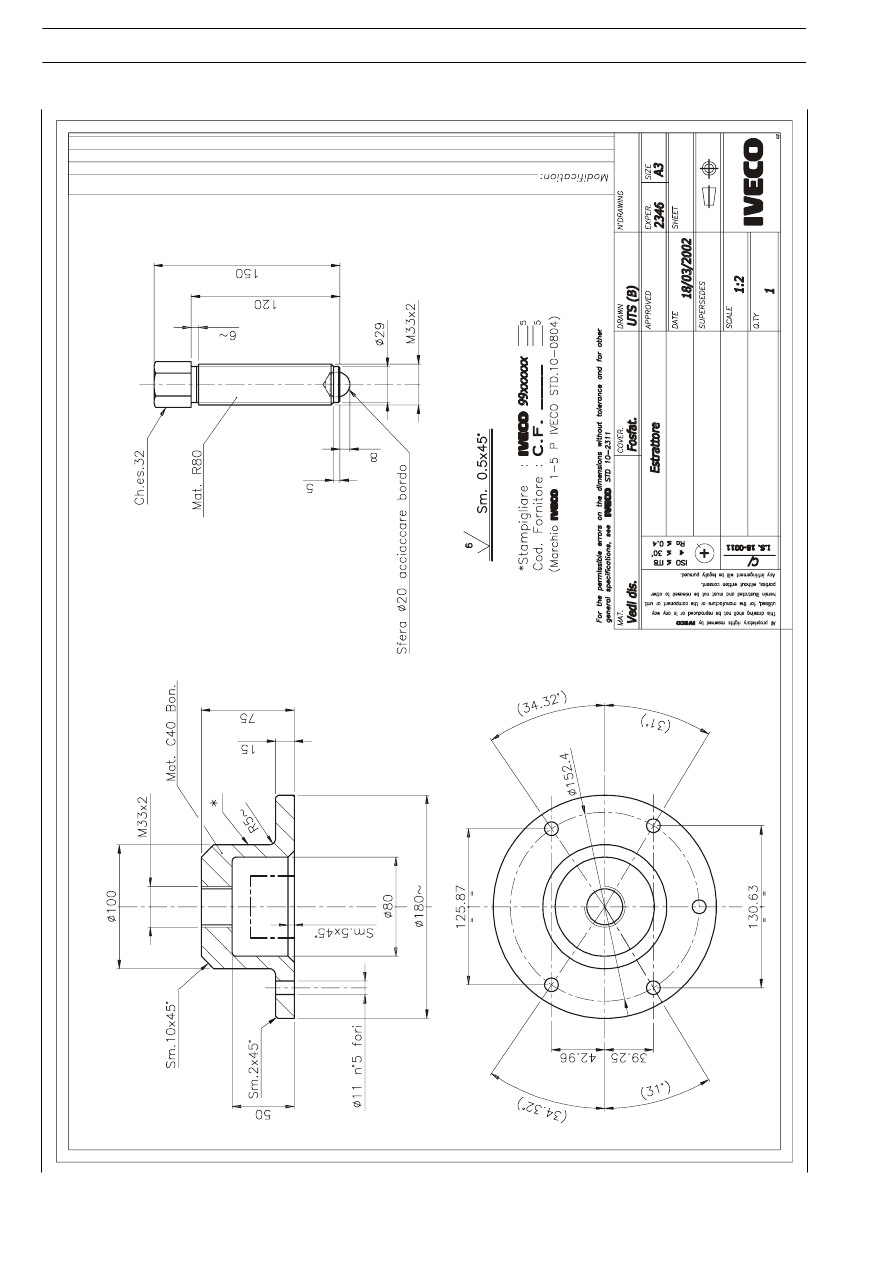

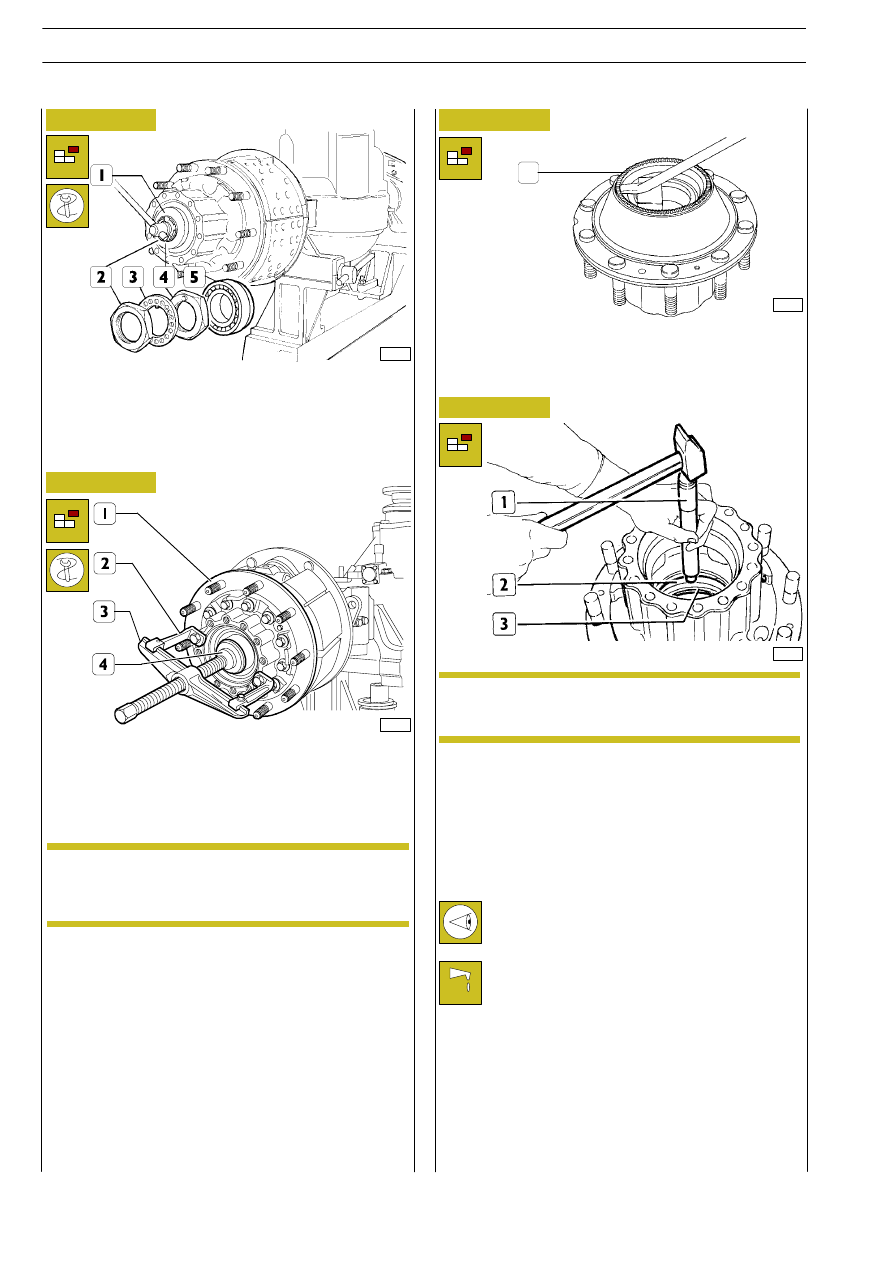

Smontare il mozzo ruota (1). In caso di difficoltà, utilizzare per
lo smontaggio l’estrattore costituito da: staffe 99341016 (2),
ponte 99341003 (3) blocchetto 99345055 (4), applicato
come illustrato in figura.

Usando la chiave 99355167 (1) svitare il controdado (2) per
bloccaggio dado (4) di registro cuscinetti.
Sfilare la ghiera (3) di sicurezza, svitare il dado (4) di registro
cuscinetti e rimuovere il cuscinetto (5).

77223

77224

36295

19354

Figura 11

Figura 12

Figura 13

Figura 14

Lo smontaggio della ruota “fonica” (1) si esegue solo nel caso
sia necessaria la sostituzione della stessa e si effettua mediante
un’appropriata leva.

Usando un battitoio generico (1) in bronzo, spiantare l’anello
esterno (2) per cuscinetto interno.
Insieme si sfilerà anche l’anello di tenuta (3).
Procedendo nello stesso modo espellere l’anello esterno del
cuscinetto esterno.

Pulire accuratamente i singoli pezzi componenti il
mozzo ruota.
Esaminare i semialberi e controllare che non
presentino deformazioni.
Controllare le colonnette di fissaggio ruote; se
presentano deformazioni o danneggiamenti della
filettatura, procedere alla loro sostituzione, operando
sotto pressa per l’estrazione.

Lubrificare i cuscinetti e far ruotare liberamente la gabbia
porta—rulli; la rotazione dev’essere regolare e non presentare
indurimenti.
Verificare le filettature dei dadi per registrazione cuscinetti
mozzi e le filettature sulle estremità della scatola ponte; se ne-
cessario sostituire i dadi.
Controllare l’anello d’appoggio guarnizione, nel caso risultasse
usurato o danneggiato sostituirlo.
Sostituire con particolari nuovi tutti gli elementi di tenuta.

Controllo dei particolari componenti i mozzi
ruote

Nel riporre il mozzo ruota, aver cura di non danneg-
giare la ruota fonica (1, Figura 13).

Qualora non si smonti la ruota fonica (1, Figura 13)
non usare la stessa come base di appoggio.

1

NOTA

NOTA

122

PONTI IN TANDEM (INTERMEDIO) ARVINMERITOR RP 160 E (R 2478)

S

TRALIS

AT/AD

Print 603.93.333

Base — Giugno 2004

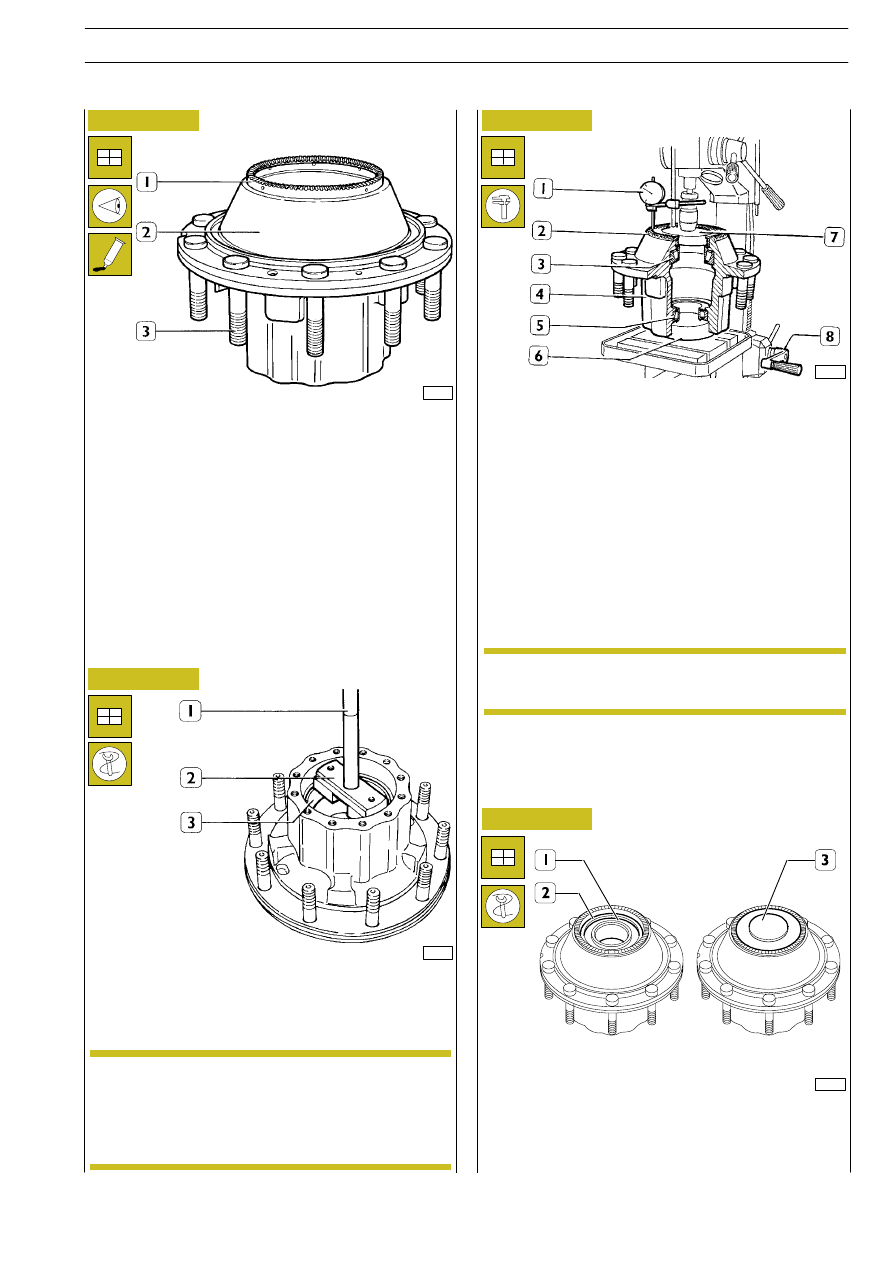

Posizionare nell’anello esterno (2) il cuscinetto (1) a rulli conici.
Mediante il calettatore 99374134 (3) eseguire (sotto pressa)
il montaggio nel mozzo ruota della guarnizione.

Dovendo sostituire le colonnette (3), assicurarsi, prima del
montaggio di quelle nuove, che il piano d’appoggio della testa
delle colonnette sia esente da: scorie, bavature o bollature.
Il piantaggio delle colonnette dev’essere eseguito applicando
un carico, sulla testa delle stesse, non superiore a 2300 kg.
A piantaggio ultimato controllare che le colonnette siano per-
fettamente a battuta sul mozzo: tolleranza massima sull’orto-
gonalità 0,2 mm.
Dovendo sostituire la coppa raccogli olio (2) occorre, prima
del montaggio del particolare nuovo, spalmare la superficie
d’attacco al mozzo della coppa e la sede sul mozzo della me-
desima con sigillante avente caratteristiche di resistenza alla
temperatura di 40

÷ 250

o

C.

36298

36299

40326

62665

Figura 15

Figura 16

Figura 17

Figura 18

Montare nel mozzo ruota gli anelli esterni dei cuscinetti a rulli
conici utilizzando l’impugnatura 99370007 (1) e il battitoio (2):
99374094 per l’anello del cuscinetto esterno (3) e 99374094
per l’anello del cuscinetto interno.

Nel montaggio dell’anello (3) non utilizzare la ruota
fonica come base di appoggio
L’operazione si esegue sotto l’azione di una pressa
fino a posizionare gli anelli a 5 mm. dalla loro battuta,
completando poi manualmente il montaggio dei
medesimi.

L’eventuale rimontaggio della ruota fonica (2), dev’essere
effettuato previo riscaldamento della medesima alla tempera-
tura di 150

o

C, assicurandosi, a montaggio ultimato, che la

ruota ”fonica” appoggi perfettamente sulla sede del mozzo.
Controllare l’ortogonalità della ruota fonica (2) operando nel
seguente modo.
Sistemare sulla base del trapano a colonna il mozzo ruota (4)
completo di cuscinetti a rulli conici interponendo, fra la base
e l’anello del cuscinetto esterno (5), un apposito distanziale
che renda possibile la rotazione del mozzo ruota.
Appoggiare sull’anello a rulli del cuscinetto interno (3) una
piastra (7).
Ruotando la manovella (8), sollevare la base in modo che il
mandrino del trapano, vada a contatto della piastra (7) e i
cuscinetti (3 e 5) risultino leggermente precaricati.

Nel precaricare i cuscinetti ruotare il mozzo ruota
in modo che gli stessi si assestino.

Posizionare il comparatore a base magnetica con palpatore a
base piatta, come illustrato il figura e facendo ruotare il mozzo
ruota, controllare che l’errore massimo di ortogonalità della
ruota fonica (2) non sia superiore di 0,2 mm.

NOTA

NOTA

PONTI IN TANDEM (INTERMEDIO) ARVINMERITOR RP 160 E (R 2478)

123

S

TRALIS

AT/AD

Print 603.93.333

Base — Giugno 2004

525030

MONTAGGIO MOZZI RUOTE
