Iveco Stralis AT/AD. Manuale - parte 194

116

PONTI IN TANDEM (INTERMEDIO) ARVINMERITOR RP 160 E (R 2478)

S

TRALIS

AT/AD

Print 603.93.333

Base — Giugno 2004

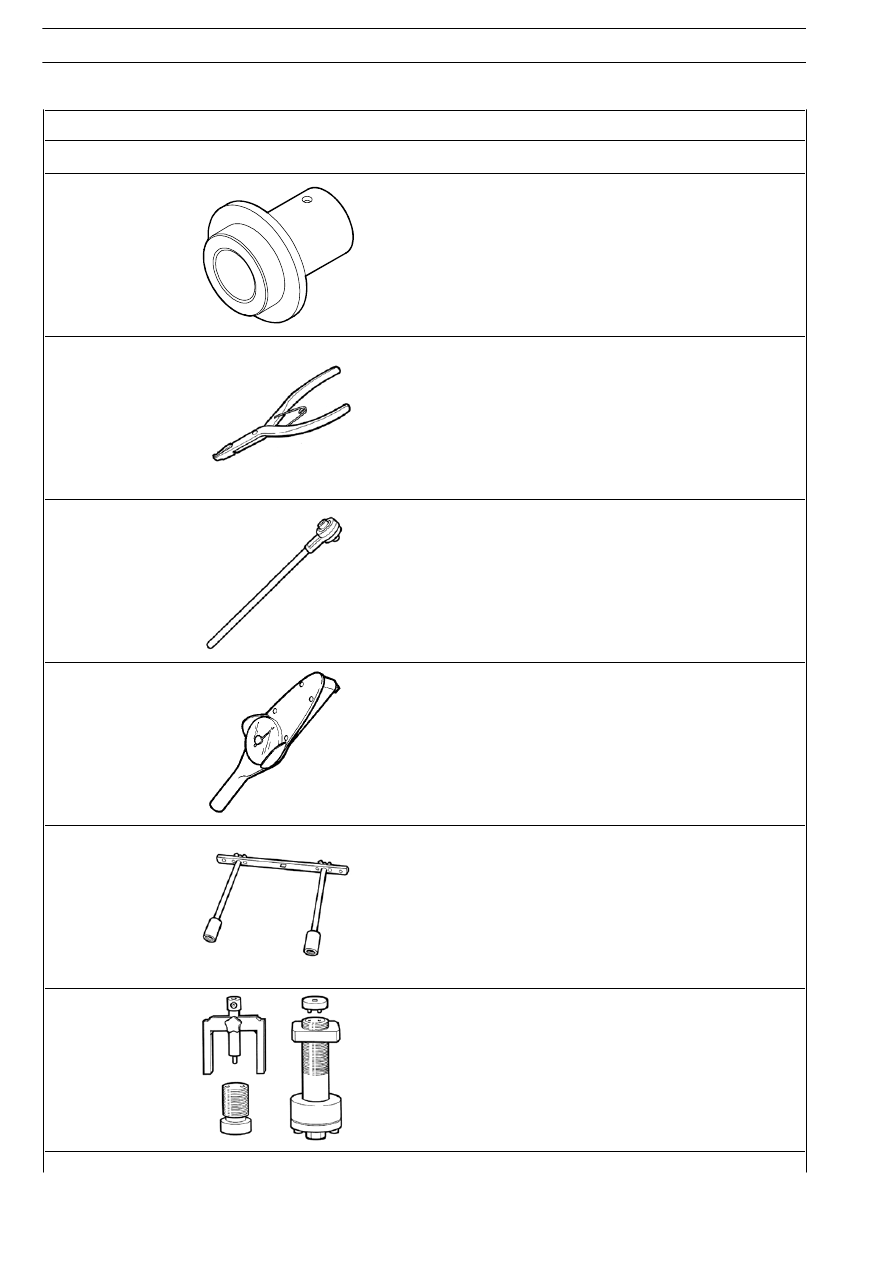

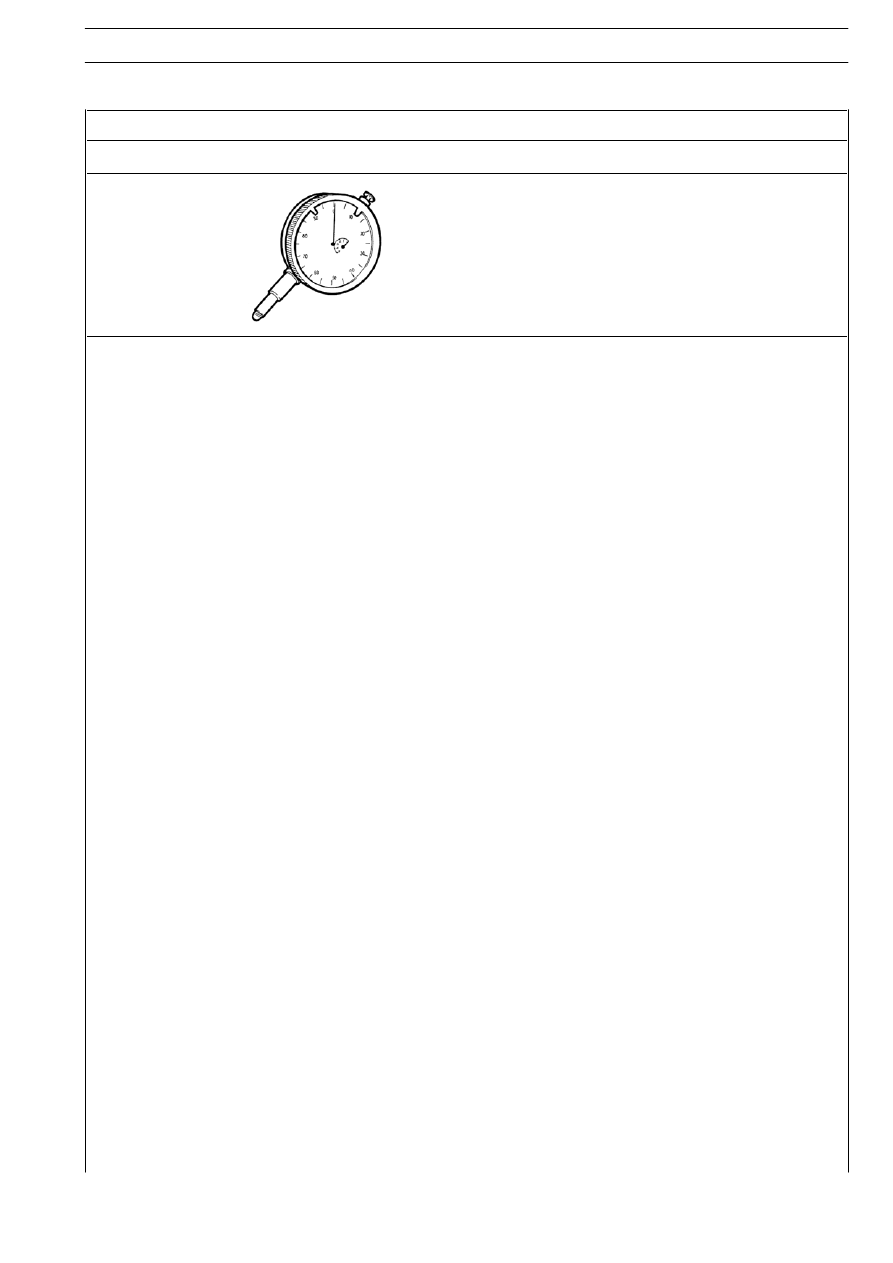

ATTREZZATURA

N. ATTREZZO

DENOMINAZIONE

99374163

Calettatore per montaggio guarnizione di tenuta albero uscita moto
ripartitore

99381125

Pinza per estrazione anelli elastici albero ripartitore

99389816

Moltiplicatore di coppia x 4, con attacco quadro, entrata 3/4”
uscita 1” (max 2745 Nm)

99389819

Chiave dinamometrica (0

÷10 Nm) con attacco quadro 1/4”

99395026

Attrezzo per controllo coppia di rotolamento dei mozzi (usare con
chiave dinamometrica)

99395027

Attrezzo per determinazione spessori di registro pignone conico
differenziale (usare con 99395693)

PONTI IN TANDEM (INTERMEDIO) ARVINMERITOR RP 160 E (R 2478)

117

S

TRALIS

AT/AD

Print 603.93.333

Base — Giugno 2004

ATTREZZATURA

N. ATTREZZO

DENOMINAZIONE

99395603

Comparatore (0

÷5 mm)

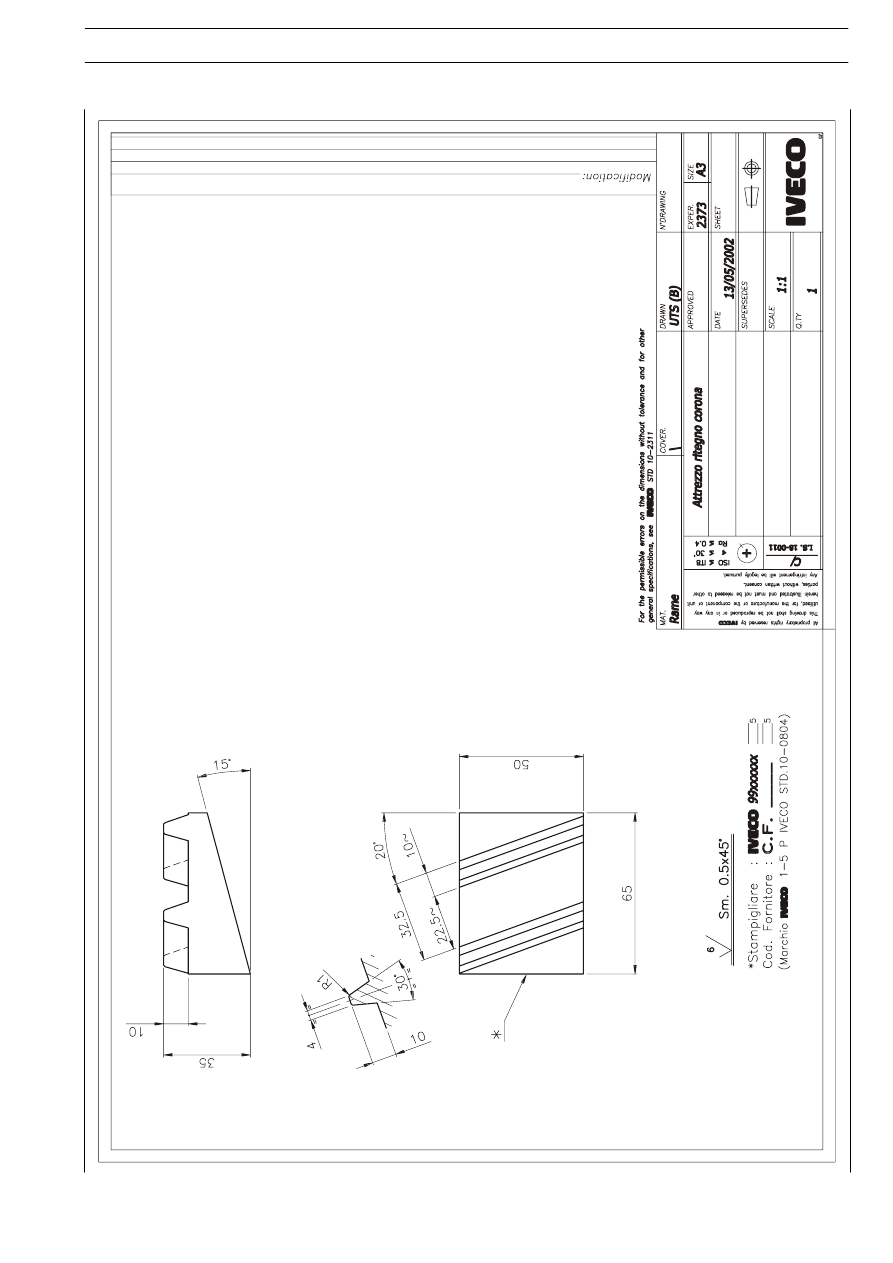

ATTREZZATURA SPERIMENTALE

In questo capitolo sono rappresentati i disegni tecnici costruttivi degli attrezzi sperimentali (S.P.), utilizzati nella revisione del ponte
descritto in questa sezione, che possono essere costruiti dalle stesse officine di riparazione.

118

PONTI IN TANDEM (INTERMEDIO) ARVINMERITOR RP 160 E (R 2478)

S

TRALIS

AT/AD

Print 603.93.333

Base — Giugno 2004

PONTI IN TANDEM (INTERMEDIO) ARVINMERITOR RP 160 E (R 2478)

119

S

TRALIS

AT/AD

Print 603.93.333

Base — Giugno 2004
