72

PONTE POSTERIORE 451391

S

TRALIS

AT/AD

Base — Giugno 2004

Print 603.93.333

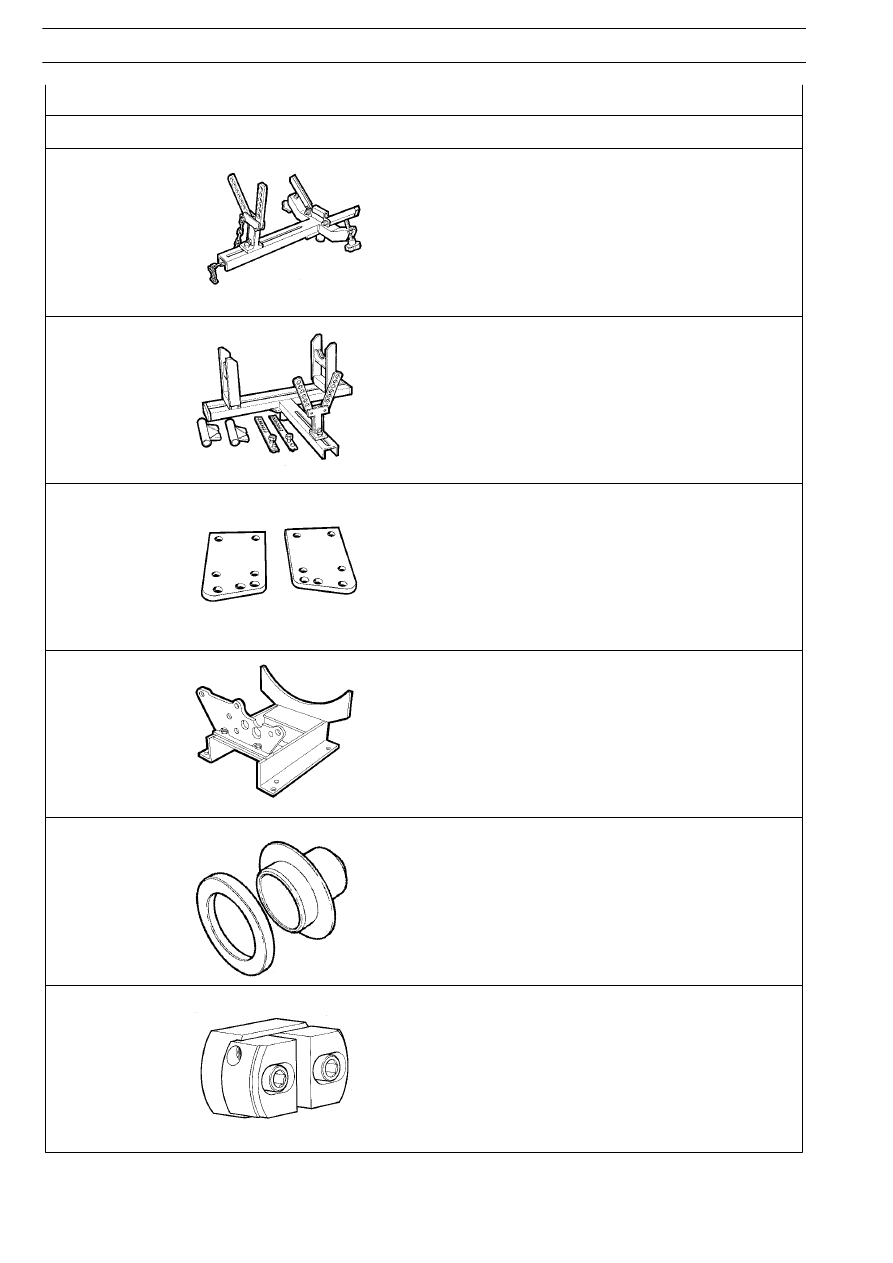

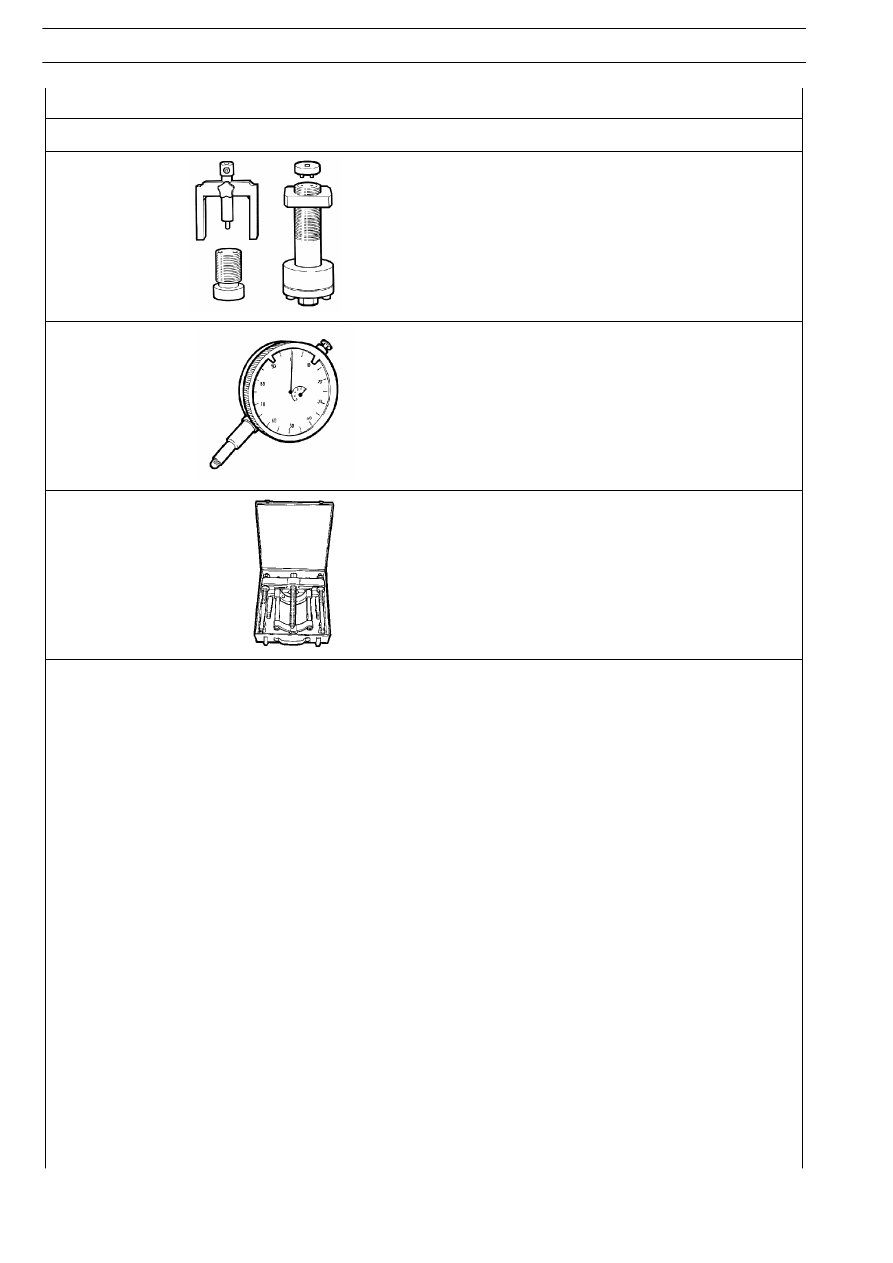

ATTREZZATURA

N. ATTREZZO

DENOMINAZIONE

99370616

Supporto per stacco e riattacco differenziale

99370617

Supporto universale per sostegno ponti durante lo stacco e
il riattacco

99371022

Coppia di staffe per sostegno differnziale durante la revisione
(usare con 99322205 e 99322225)

99372211

Attrezzo per smontaggio e rimontaggio molle ritegno ganasce freni

99374013

Calettatore per montaggio guarnizione pignone conico differen-
ziale (usare con 99370006)

99374093

Battitoio per montaggio piste esterne cuscinetti (usare con
99370007)

PONTE POSTERIORE 451391

73

S

TRALIS

AT/AD

Print 603.93.333

Base — Giugno 2004

ATTREZZATURA

N. ATTREZZO

DENOMINAZIONE

99374094

Battitoio per montaggio piste esterne cuscinetti (134—215 mm)
(usare con 99370007)

99374161

Calettatore per montaggio guarnizione interna mozzi ruote

99374451

Attrezzo per smontaggio e rimontaggio semiassi

99389819

Chiave dinamometrica (0—10 Nm) con attacco quadro 1/4”

99389821

Chiave dinamometrica (0—70 Nm) con attacco quadro 3/8”

99395026

Attrezzo per controllo coppia di rotolamento dei mozzi
(usare con chiave dinamometrica)

74

PONTE POSTERIORE 451391

S

TRALIS

AT/AD

Base — Giugno 2004

Print 603.93.333

ATTREZZATURA

N. ATTREZZO

DENOMINAZIONE

99395027

Attrezzo per determinazione spessori di registro pignone conico
differenziale (usare con 99395603)

99395603

Comparatore (0

÷5 mm)

99348001

Estrattore con dispositivo di bloccaggio

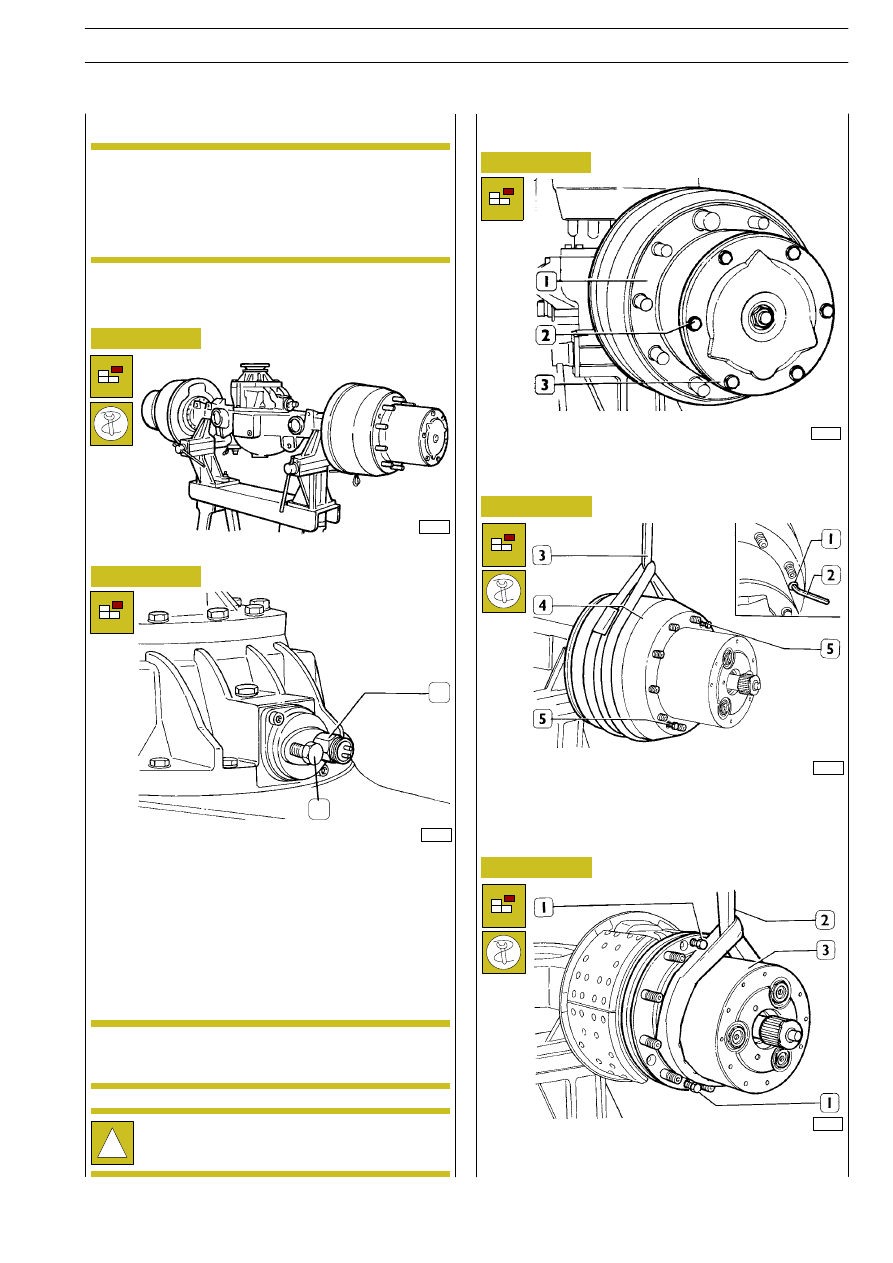

Bloccare il manicotto scorrevole del dispositivo bloccaggio dif-
ferenziale mediante una vite.
Rimuovere, a questo scopo, il raccordo filettato dal cilindro di
comando (2) ed avvitare al suo posto (1) una vite (M 14 x 1,5).
Far girare, nel contempo, il meccanismo ponte in modo da
favorire l’innesto tra il manicotto scorrevole e il manicotto d’in-
nesto; in questo modo si evita lo spostamento involontario del
manicotto durante l’estrazione del semialbero.

Posizionare un contenitore sotto il mozzo ruota per
recuperare l’olio.

39628

39627

71534

Figura 4

Figura 5

Figura 6

Prima di posizionare il complessivo ponte sul cavalletto per la
revisione, scaricare l’olio svitando il tappo inferiore della sca-
tola ponte.

Sistemare il ponte completo sul cavalletto 99322215.

Svitare le viti (1); smontare il coperchio (2) e recuperare l’olio.

Le operazioni di stacco e riattacco semialberi —
stacco e riattacco tamburi e ganasce freni — stacco
e riattacco sfiato aria — stacco e riattacco differen-
ziale mozzi ruote e riduttori epicicloidali, sono ese-
guibili anche con i gruppi montati sul veicolo.

525140

Smontaggio riduttore epicicloidale

Smontaggio

!

Prima di sfilare il semiasse assicurarsi che sia stata avvi-
tata la vite (2, Figura 5).

Figura 7

Figura 8

40338

Con chiave a brugola (2) svitare le 2 viti (1) di ritegno tamburo;
al suo posto avvitare le viti di reazione (5), avvitarle staccando
il tamburo (4) dal mozzo quindi mediante fune (3) e solleva-
tore smontarlo.

40054

Svitare le 3 viti di ritegno supporto satelliti (3); avvitare le viti
di reazione (1) e mediante fune (2) smontare il supporto (3).

1

2

NOTA

NOTA

PONTE POSTERIORE 451391

75

S

TRALIS

AT/AD

Print 603.93.333

Base — Giugno 2004

Print 603.93.333

525010

REVISIONE COMPLESSIVO PONTE
POSTERIORE
