84399

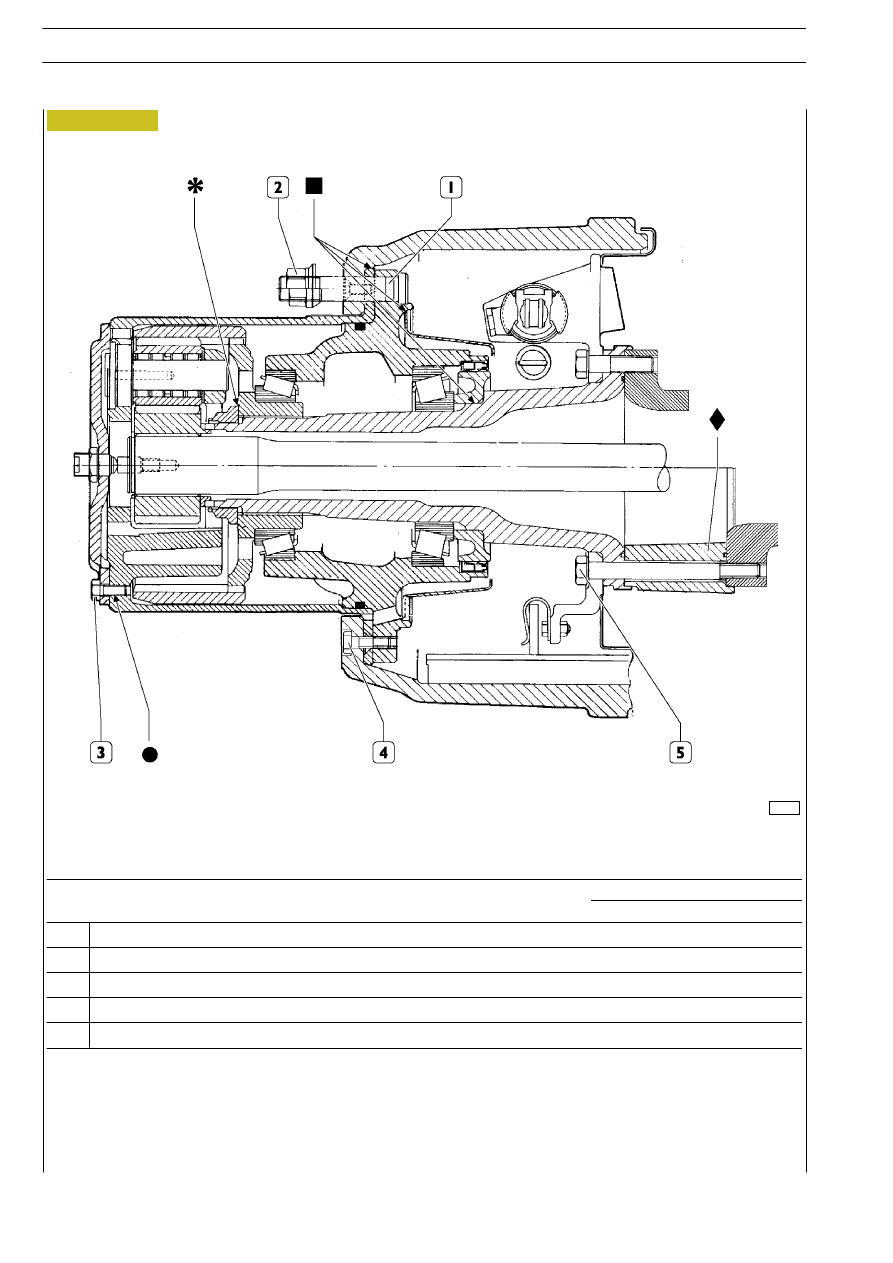

Figura 3

68

PONTE POSTERIORE 451391

S

TRALIS

AT/AD

Base — Giugno 2004

Print 603.93.333

COPPIE DI SERRAGGIO

PARTICOLARE

COPPIA

PARTICOLARE

Nm

kgm

1

Vite a testa svasata per fissaggio tamburo

25

± 3

2,5

± 0,3

2

Dado fissaggio ruote

615

± 35

61,5

± 3,5

3

Vite fissaggio coperchio al supporto planetari h

50

± 5

5

± 0,5

4

Vite a testa svasata

50

± 5

5

± 0,5

5

Vite fissaggio manicotto portante

295

± 30

29,5

± 3

D

Spalmare sulla filettatura LOCTITE 510

h

Applicare sulla filettatura LOCTITE 573

H

Applicare sulla superficie di accoppiamento LOCTITE 573

: Applicare MOLYKOTE sulla superficie di appoggio del dado
♦ Pneumatici 14.00R20 GEMELLI/TRILEX

PONTE POSTERIORE 451391

69

S

TRALIS

AT/AD

Print 603.93.333

Base — Giugno 2004

Print 603.93.333

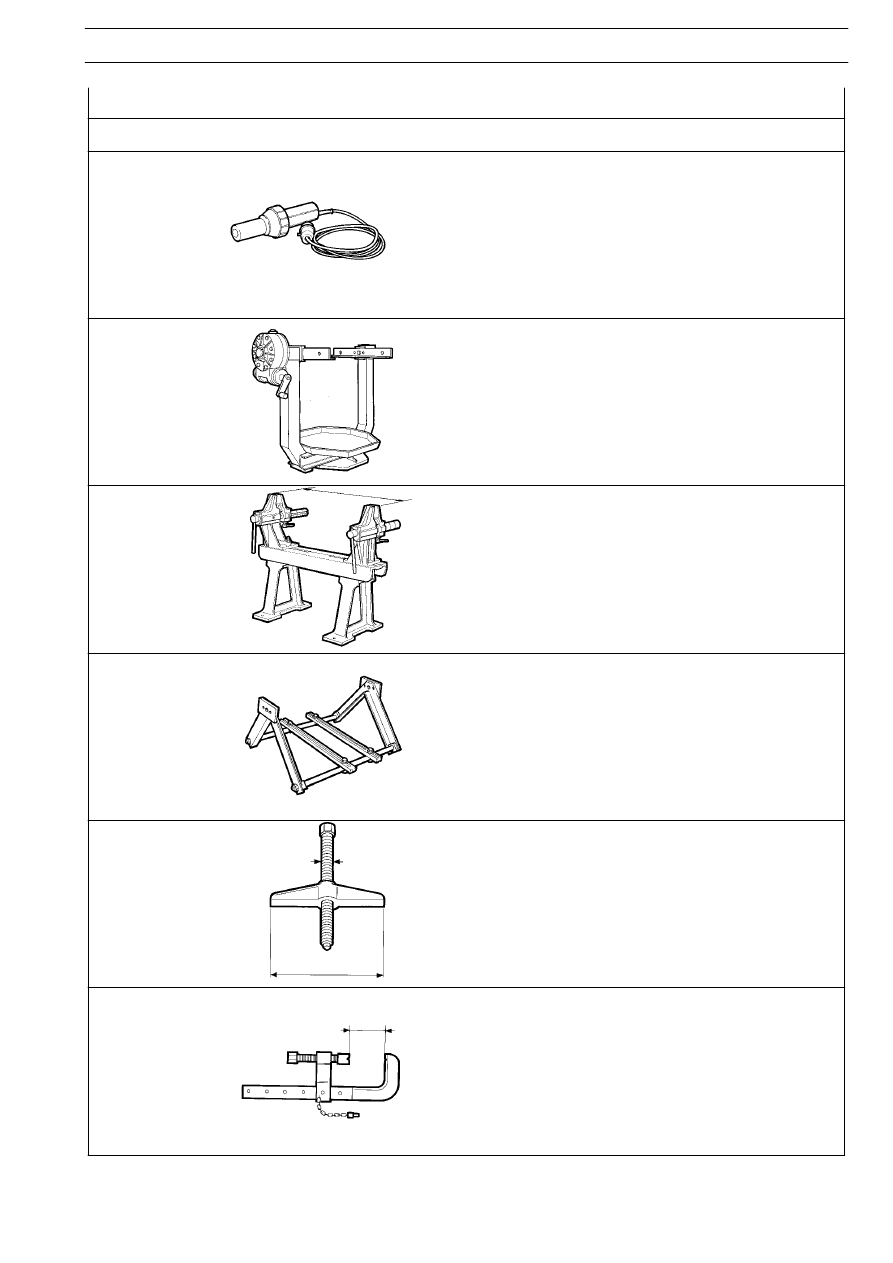

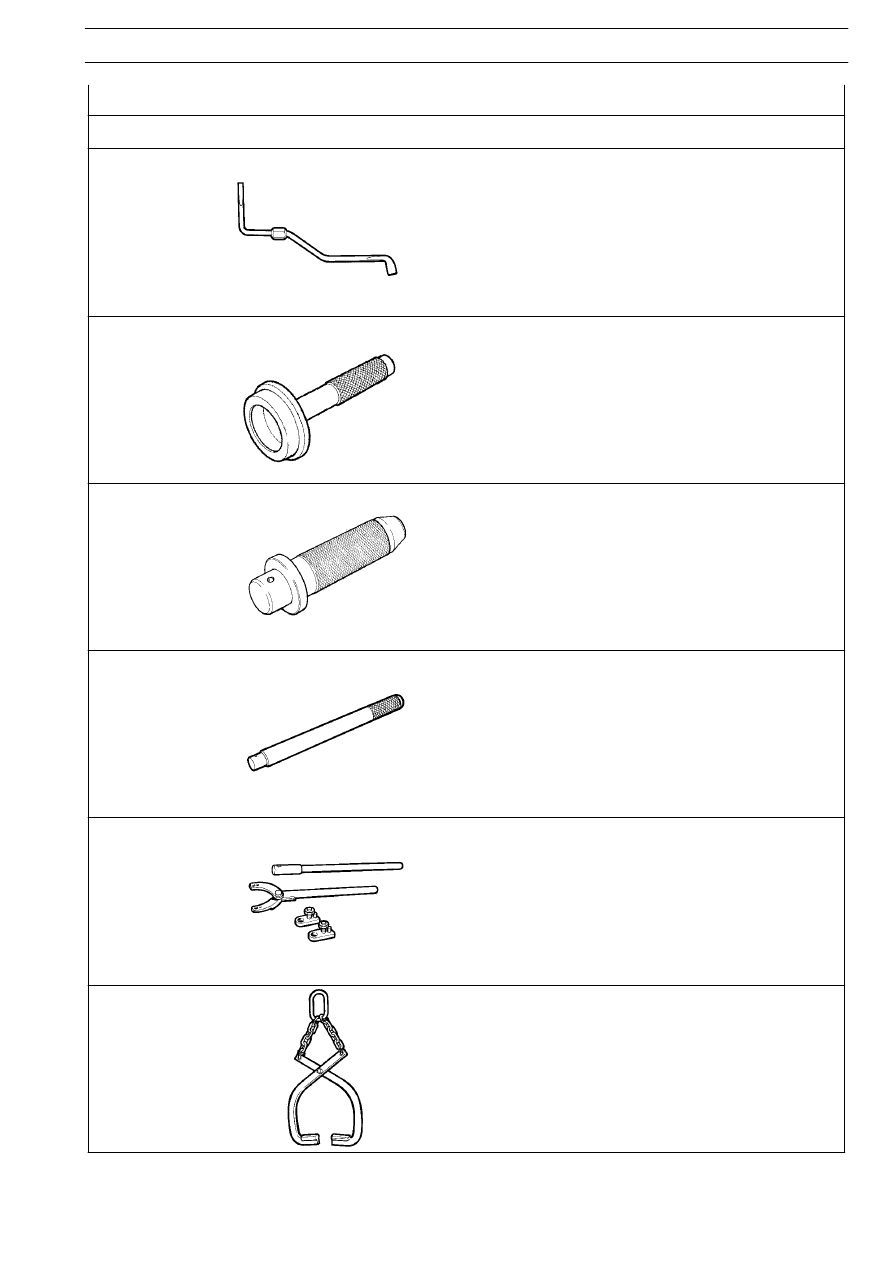

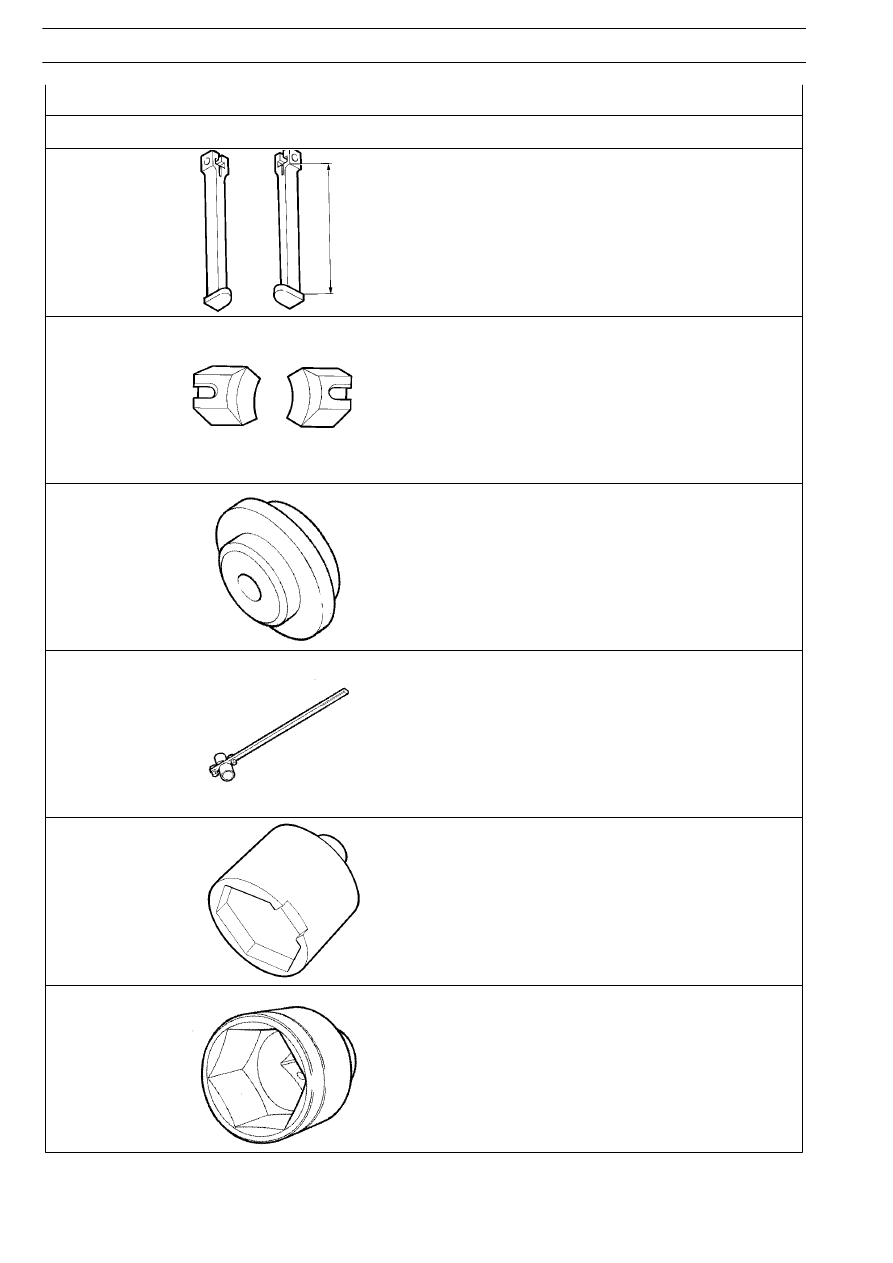

ATTREZZATURA

N. ATTREZZO

DENOMINAZIONE

99305121

Apparecchio ad aria calda

99322205

Cavalletto rotativo per revisione gruppi

99322215

Cavalletto per revisione ponti

99322225

Supporto per sostegno gruppi (da applicare al cavalletto
99322205)

99341003

Ponte a semplice effetto

99341015

Strettoio

70

PONTE POSTERIORE 451391

S

TRALIS

AT/AD

Base — Giugno 2004

Print 603.93.333

ATTREZZATURA

N. ATTREZZO

DENOMINAZIONE

99341020

Coppia tiranti per appigli

99341023

Appigli

99345055

Blocchetto di reazione per estrattori

99354001

Chiave per ghiere registro cuscinetti scatola ruotismi differenziale

99354207

Chiave (94,5 mm) per dado registro cuscinetti mozzi ruote

99355081

Chiave (60 mm) per dado pignone conico differenziale (usare con
99370317)

PONTE POSTERIORE 451391

71

S

TRALIS

AT/AD

Print 603.93.333

Base — Giugno 2004

ATTREZZATURA

N. ATTREZZO

DENOMINAZIONE

99356001

Chiave registro ganasce freni ruote

99370005

Impugnatura intercambiabile per battitoi

99370006

Impugnatura intercambiabile per battitoi

99370007

Impugnatura intercambiabile per battitoi

99370317

Leva di reazione con prolunga per ritegno flange

99370509

Gancio per estrazione semiscatola ruotismi differenziale
