Iveco Stralis AT/AD. Manuale - parte 179

56

PONTE POSTERIORE ARVINMERITOR MS 13—175

S

TRALIS

AT/AD

Base — Giugno 2004

Print 603.93.333

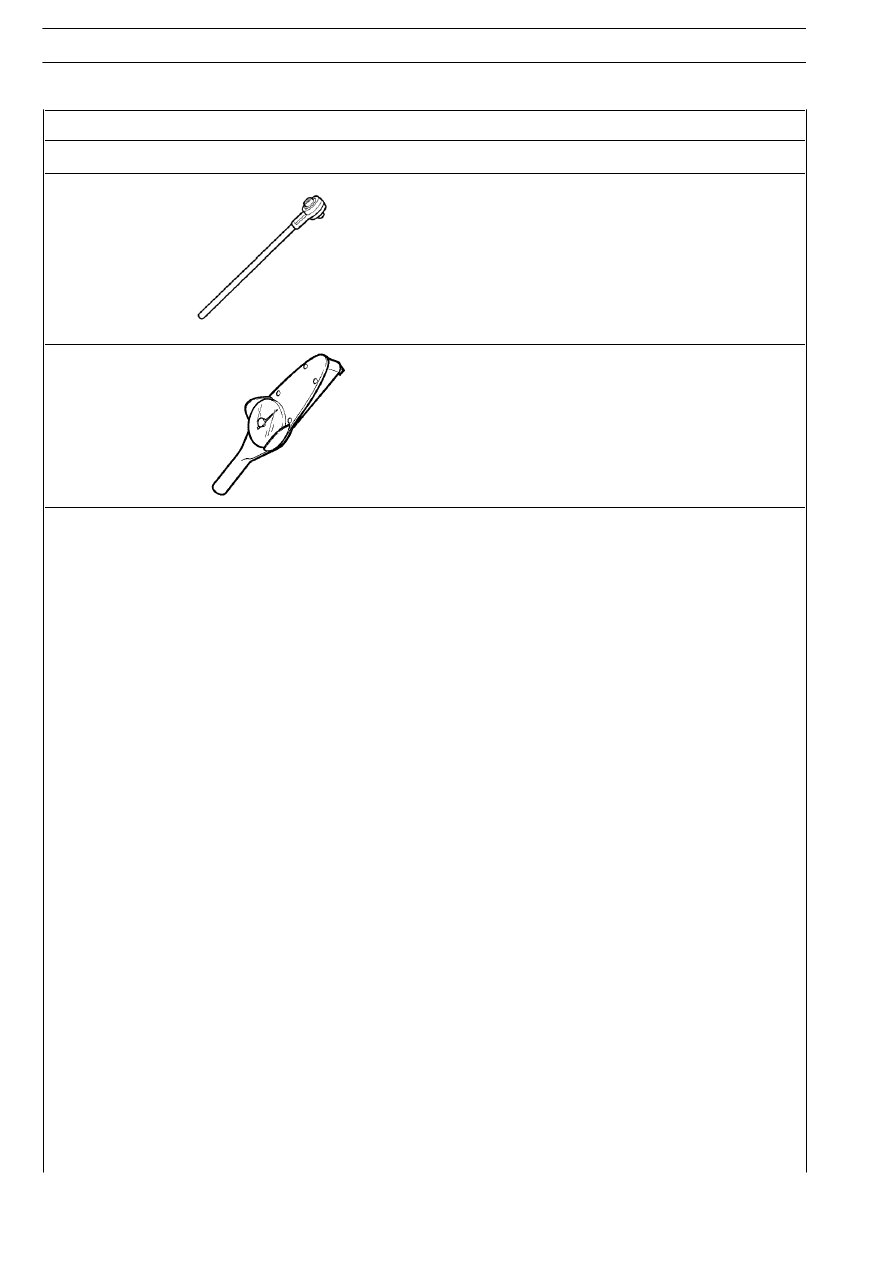

ATTREZZATURA

N. ATTREZZO

DENOMINAZIONE

99389816

Moltiplicatore di coppia x4, con attacco quadro, entrata 3/4”,
uscita 1” (coppia massima 2745 Nm)

99389819

Chiave dinamometrica (0 — 10 Nm) con attacco quadro 1/4”

49205

49204

49206

49207

Figura 7

Figura 8

Figura 9

Figura 10

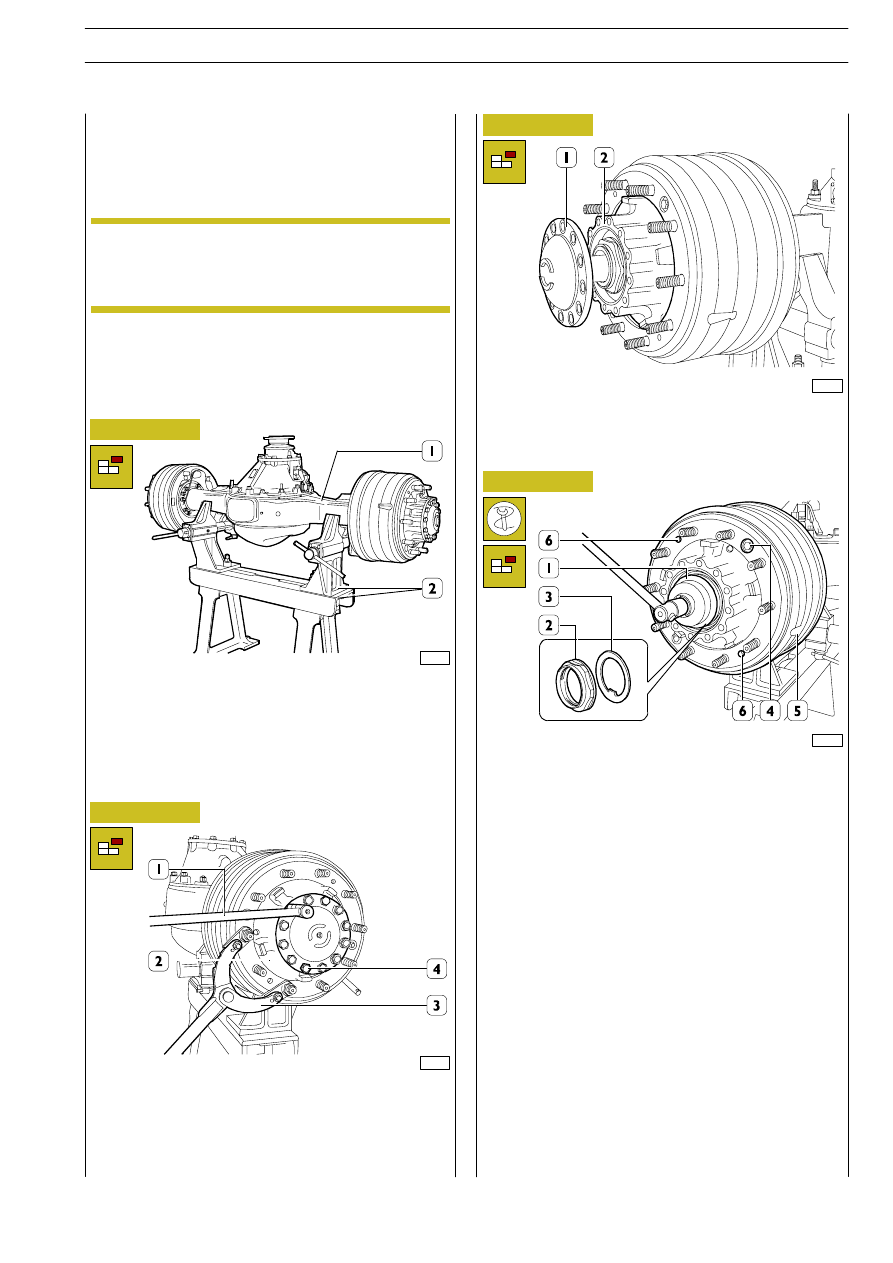

Prima di posizionare il complessivo ponte sul cavalletto per la
revisione, scaricare l’olio svitando il tappo inferiore della scato-
la differenziale.

Posizionare il ponte (1) sul cavalletto per revisione 99322215
(2).

Posizionare un contenitore sotto il mozzo ruota per recupera-
re l’olio.
Bloccare la rotazione del mozzo ruota (2) mediante l’attrezzo
di ritegno 99370317 (3).
Svitare le viti di fissaggio semialbero (4) mediante la chiave (1).

Togliere il semialbero (1) dal mozzo ruota (2).

Mediante appropriato attrezzo raddrizzare la piegatura anti-
svitamento sulla ghiera (2).

Mediante la chiave 99355180 (1) svitare la ghiera (2) di bloc-
caggio cuscinetti mozzo ruota infine togliere l’anello di sicurez-
za (3).
Svitare le viti (4), avvitare nei fori filettati (6) apposite viti di rea-
zione in modo da sfilare il tamburo freno (5).

Le seguenti operazioni possono essere eseguite an-
che con il gruppo montato sul veicolo: stacco riat-
tacco semialberi — stacco riattacco tamburi — stacco
riattacco differenziale.

Smontaggio

In questo capitolo sono trattate le operazioni di revisione che
differiscono da quelle descritte per il ponte Meritor MS
13—175 con freni a disco.
I dati di registrazione, le coppie di serraggio e le attrezzature
sono quelli indicati nel presente capitolo.

525030

REVISIONE MOZZI RUOTE

NOTA

PONTE POSTERIORE ARVINMERITOR MS 13—175

57

S

TRALIS

AT/AD

Print 603.93.333

Base — Giugno 2004

525010

REVISIONE COMPLESSIVO PONTE
POSTERIORE

49208

49209

49210

Figura 11

Figura 12

Figura 13

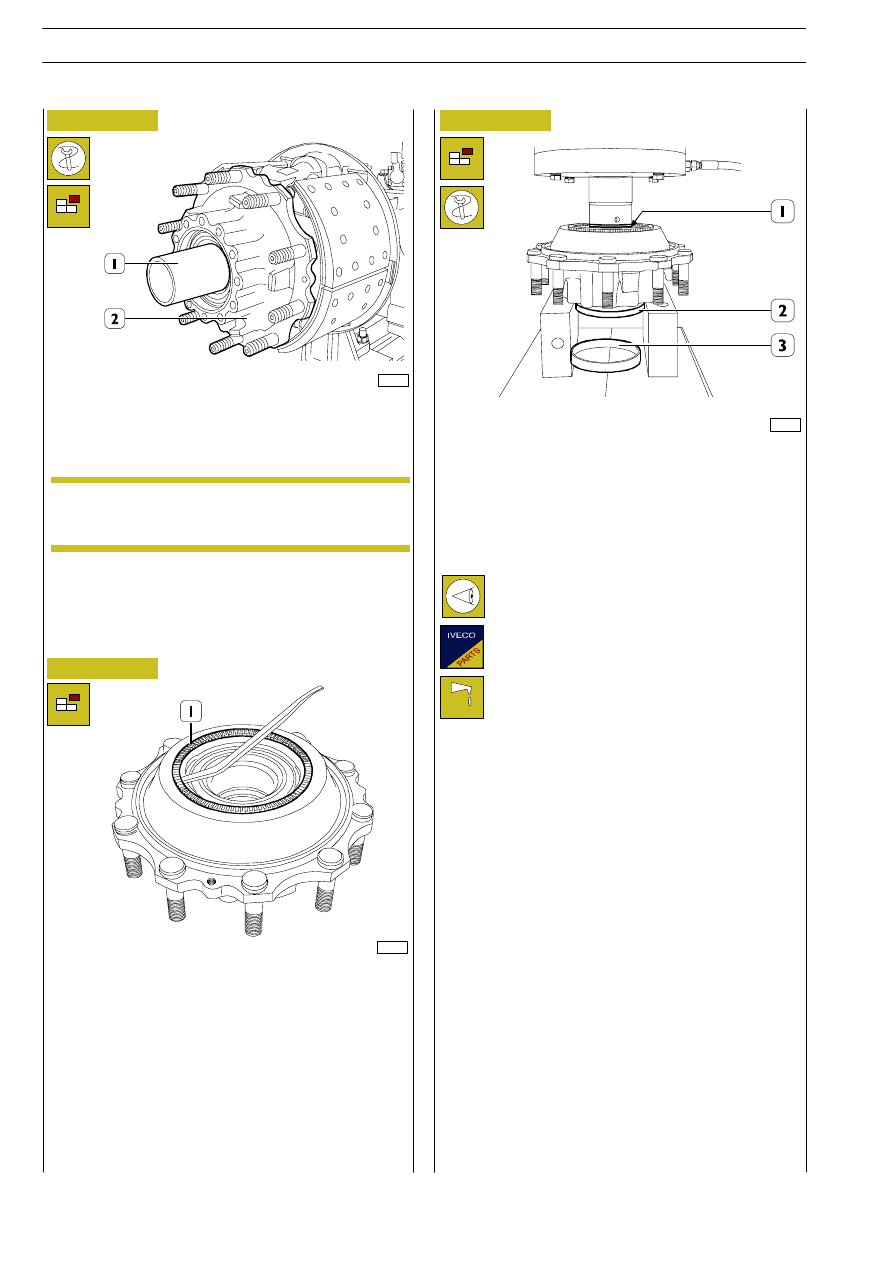

Avvitare l’attrezzo 99370700 (1) sul canotto e sfilare il mozzo
ruote (2). L’estrazione avviene manualmente in quanto i cu-
scinetti sono liberi sul cannotto.

Per lo smontaggio della ruota fonica (1) si esegue solo nel ca-
so sia necessaria la sostituzione della stessa e si ottiene me-
diante una appropriata leva.

Con attrezzo 99370708 (1) eseguire (sotto pressa) lo spian-
taggio del cuscinetto (2) unitamente all’anello distanziale (3).

Controllo dei particolari componenti mozzi
ruote

L’attrezzo 99370700 (1) serve per protezione della
filettatura del cannotto.

Pulire accuratamente i singoli pezzi componenti il
mozzo ruota. Esaminare i semialberi e controllare
che non presentino deformazioni.
Controllare le colonnette fissaggio ruota: se presen-
tano deformazioni o danneggiamenti della filettatu-
ra, procedere alla loro sostituzione, operando sotto
pressa per l’estrazione.
La rotazione dei cuscinetti deve essere regolare e
non presentare indurimenti.
Verificare le filettature dei dadi per registrazione cu-
scinetti mozzi e le filettature sulle estremità della
scatole ponte; se necessario sostituire i dadi.
Sostituire, con particolari nuovi, tutti gli elementi di
tenuta.

NOTA

58

PONTE POSTERIORE ARVINMERITOR MS 13—175

S

TRALIS

AT/AD

Base — Giugno 2004

Print 603.93.333

Print 603.93.333

49211

90038

49213

49214

Figura 14

Figura 15

Figura 16

Figura 17

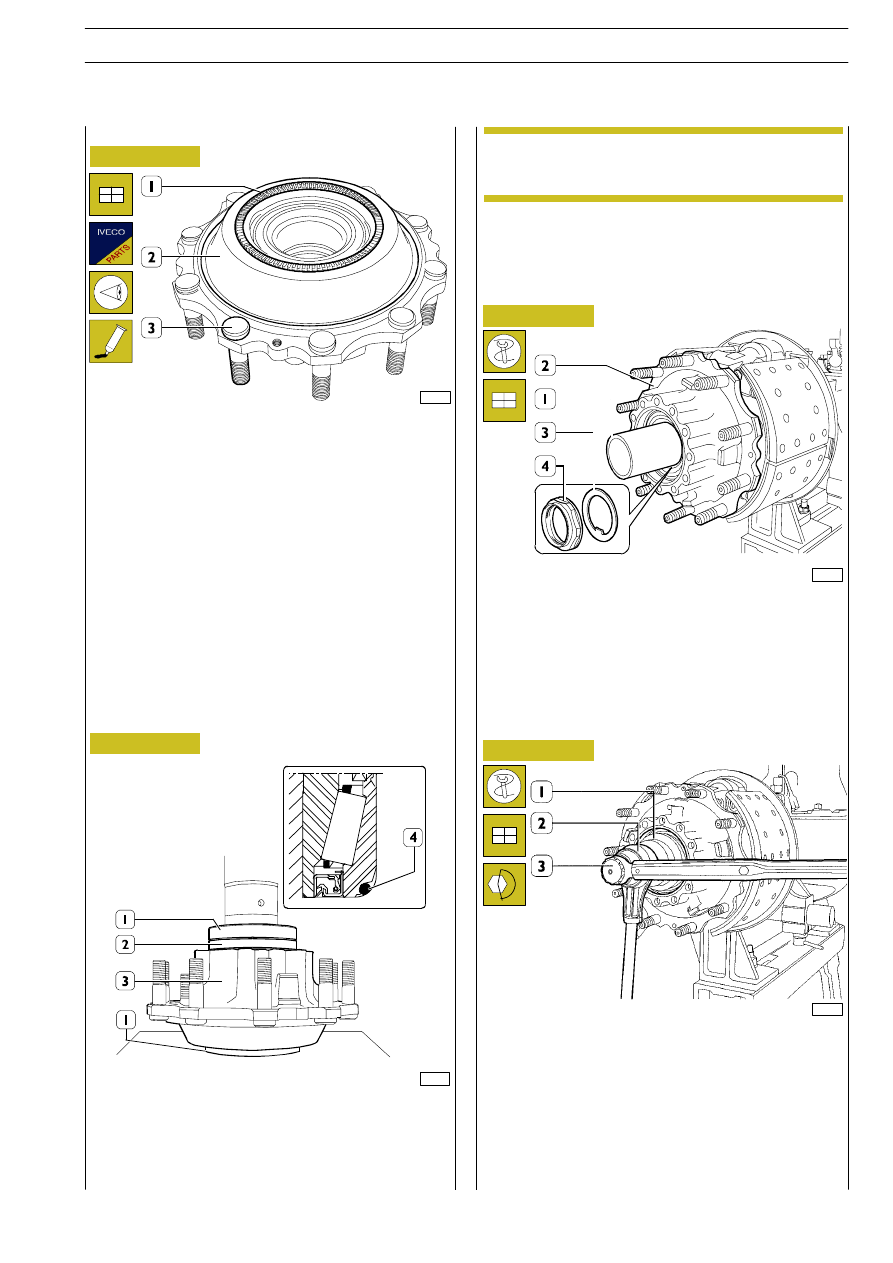

Dovendo sostituire le colonnette (3), assicurarsi, prima del
montaggio di quelle nuove, che il piano di appoggio della testa
delle colonnette sia esente da scorie, bavature o bollature.
Il piantaggio delle colonnette deve essere eseguita applicando
un carico sulla testa delle stesse, non superiore a 2500 kg.
A piantaggio ultimato controllare che le colonnette siano
perfettamente a battuta.

Dovendo sostituire la coppa raccogliolio (2, Figura 14) oc-
corre, prima del montaggio del particolare nuovo, spalmare
la superficie di attacco della coppa e la sede sul mozzo con
sigillante avente caratteristiche di resistenza alla temperatura
di 40

÷ 240°C.

L’eventuale montaggio della ruota (1, Figura 14) fonica, deve
essere effettuato previo riscaldamento della ruota alla tempe-
ratura di 150

°C, assicurandosi, a montaggio ultimato che la

ruota fonica appoggi perfettamente sulla sede del mozzo.

Posizionare sul mozzo ruota (3) il cuscinetto (2) con l’anello
di tenuta (4) orientato come in figura.

Con pressa e attrezzo 99370706 (1) montare il cuscinetto
(2).

Verificare che il cuscinetto sia piantato a fondo con lo spalla-
mento del mozzo ruota.

Avvitare l’attrezzo 99370700 (1) sul canotto e montare il
mozzo ruota (2) completo di cuscinetto. Svitare l’attrezzo
99370700 (1) e posizionare l’anello di sicurezza (3) in modo
da inserire la linguetta nella scanalatura del canotto, infine av-
vitare la ghiera (4).

Mediante la chiave 99355180 (1), il moltiplicatore (2) e la
chiave dinamometrica (3) serrare la ghiera (4, Figura 16) alla
coppia prescritta (834

÷1030 Nm).

Montaggio mozzi ruote

La forza di piantaggio del cuscinetto mediante pres-
sa, deve essere di 25000

÷ 85000 N.

NOTA

PONTE POSTERIORE ARVINMERITOR MS 13—175

59

S

TRALIS

AT/AD

Print 603.93.333

Base — Giugno 2004

525035

SOSTITUZIONE COLONNETTE
MOZZI RUOTE
