Iveco Stralis AT/AD. Manuale - parte 172

49233

49234A

Figura 49

Figura 50

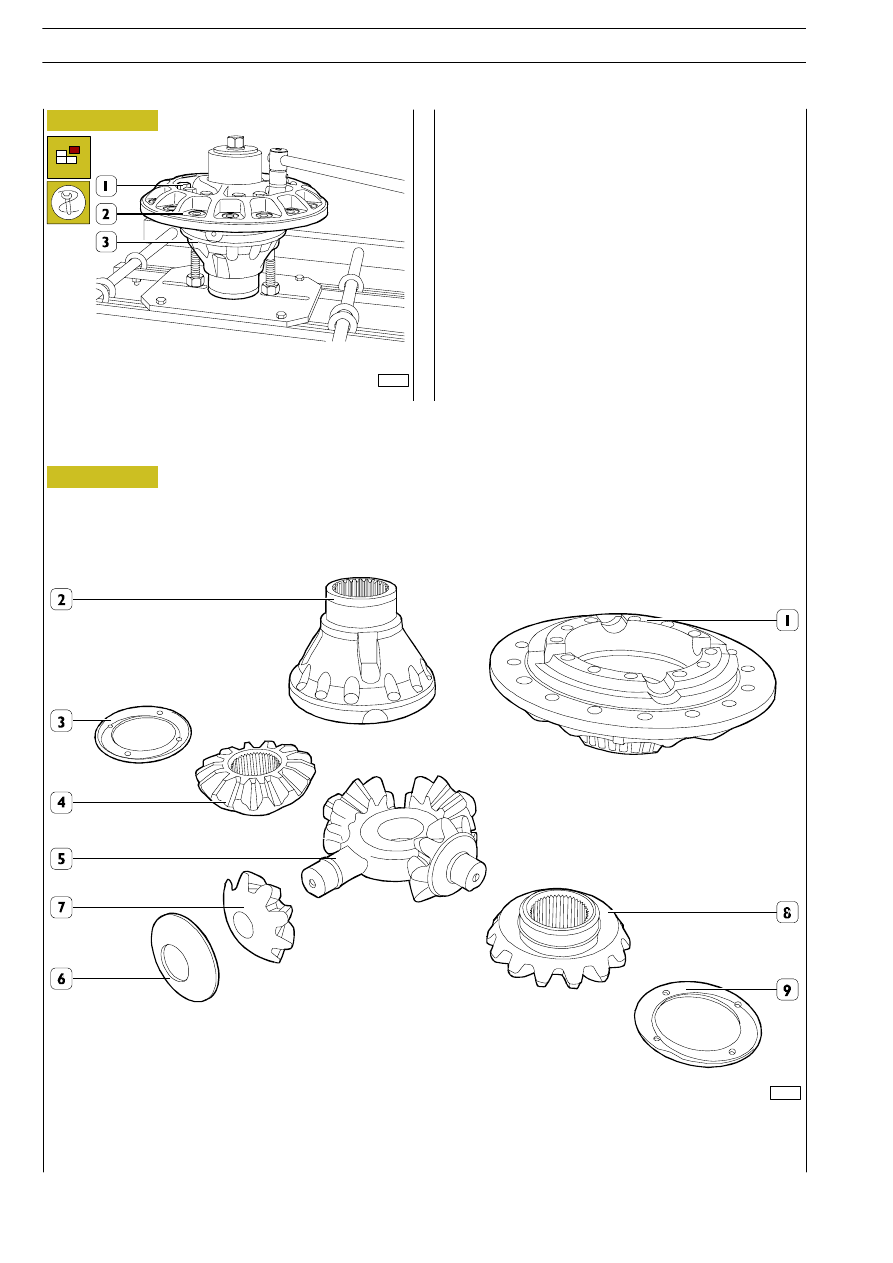

Smontare i seguenti particolari: (2 — 3 — 4 — 5 — 6 — 7 — 8 — 9)
dalla semiscatola (1).

PARTICOLARI COMPONENTI LA SCATOLA RUOTISMI

1. Semiscatola — 2. Semiscatola — 3. Rondella di spallamento — 4. Planetario — 5. Gruppo crociera —

6. Rondelle di spallamento — 7. Satelliti — 8. Planetario — 9. Rondella di spallamento

Contrassegnare la posizione di montaggio delle due semisca-
tole (2 e 3) e della crociera.
Svitare le viti (1) e sollevare la semiscatola (2).

28

PONTE POSTERIORE ARVINMERITOR MS 13—175

S

TRALIS

AT/AD

Base — Giugno 2004

Print 603.93.333

49230

49232

Figura 51

Figura 52

Figura 53

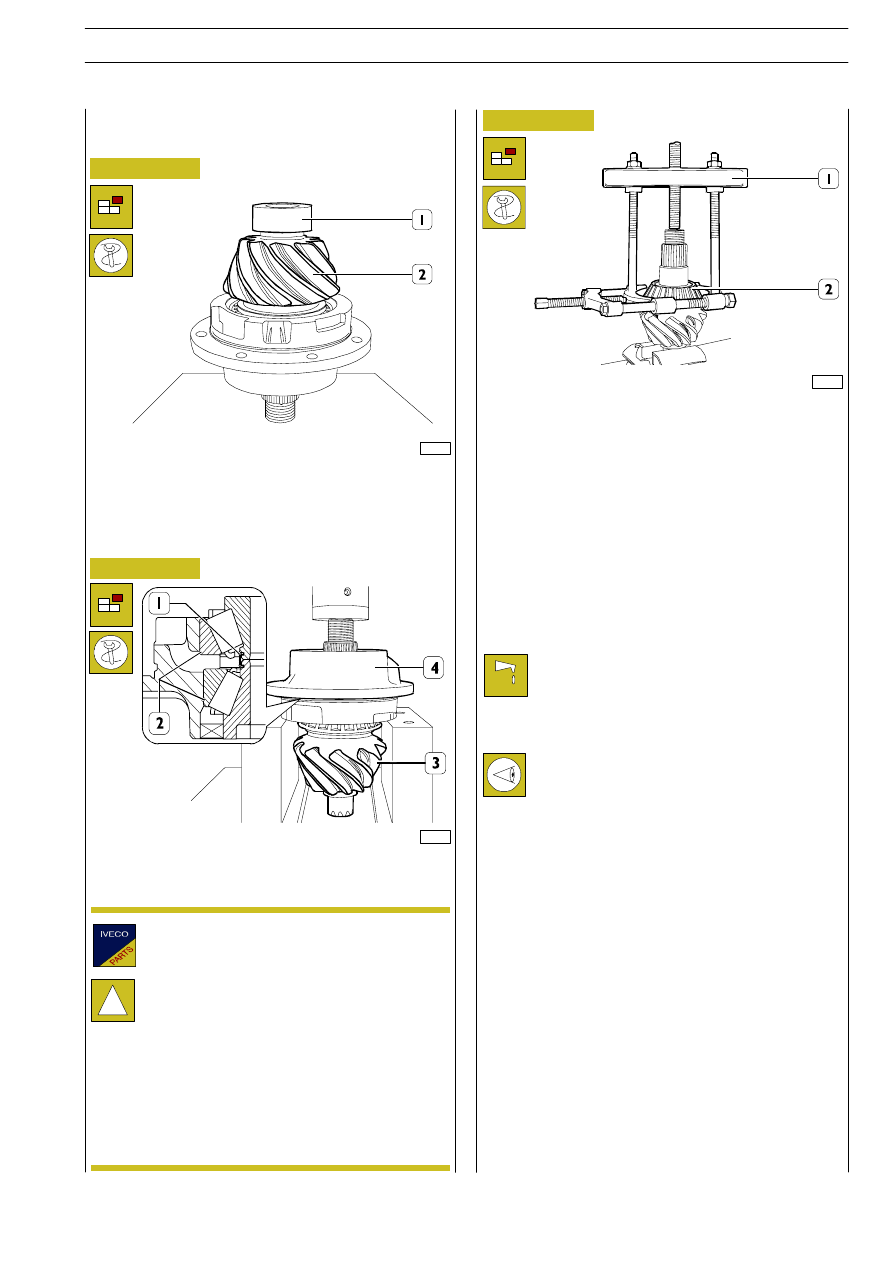

Mediante attrezzo 99348001 estrarre il cuscinetto (1) dal pi-
gnone conico (2).

Mediante attrezzo appropriato (1) estrarre il cuscinetto (2).

Controllo

dei

particolari

componenti

il

differenziale

Pulire accuratamente i singoli pezzi componenti dif-
ferenziale.
Lubrificare i cuscinetti e far ruotare liberamente la
gabbia porta—rulli; la rotazione deve essere regolare
e non presentare indurimenti.

Controllare le superfici di appoggio della corona co-
nica e del piano di battuta della semiscatola affinché
la corona vi aderisca perfettamente; deformazioni di
detti piani, determinerebbero vibrazioni delle viti fis-
saggio corona, compromettendo il buon funziona-
mento del gruppo.
Controllare che il tratto scanalato per il calettamen-
to della flangia sul pignone non presenti usure ecces-
sive, nel qual caso sostituire il pignone.

526249

SMONTAGGIO PIGNONE
CONICO DAL SUPPORTO

Il supporto (4) è fornito di ricambio completo di
cuscinetti a rulli conici e anelli di tenuta premontati.

86721

Eseguire (sotto pressa) lo spiantaggio del pignone conico (3)
dal supporto (4).

!

Per esigenze produttive i due cuscinetti (2) del pi-
gnone (3) sono mantenuti assemblati tramite un ap-
posito anello metallico (1) il quale, essendo ininfluen-
te, viene normalmente lasciato in sede.
Durante la fase di smontaggio del pignone, l’anello se
ancora presente viene parzialmente scalzato.
Se non estratto costituisce un pericolo perché in se-
guito potrebbe interferire con i cuscinetti.
Prima di rimontare il pignone è necessario, quindi, ac-
certare la presenza di questo anello e provvedere alla
rimozione completa.

PONTE POSTERIORE ARVINMERITOR MS 13—175

29

S

TRALIS

AT/AD

Print 603.93.333

Base — Giugno 2004

34847

49235

19383

49235A

49244

49236

Figura 54

Figura 55

Figura 56

Figura 57

Figura 58

Figura 59

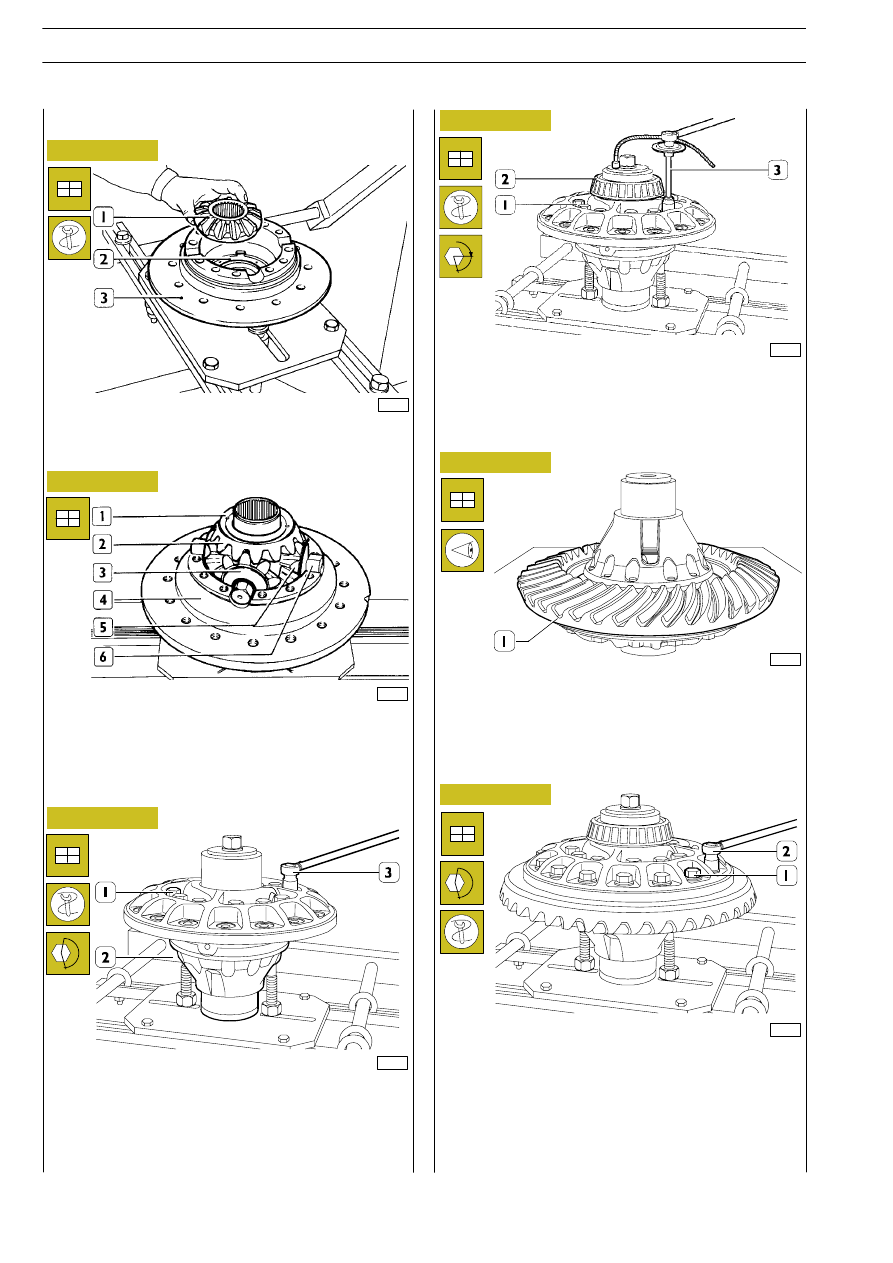

Posizionare la semiscatola (3) sull’attrezzo 99371047.
Posizionare la rondella di spallamento (2) del planetario nella
semiscatola e quindi montare il planetario (1).

Montare sulla semiscatola (4) la crociera (6) completa dei sa-
telliti (5) e relative rondelle di spallamento (3).
Se non è stata sostituita la crociera constatare che i segni pra-
ticati all’atto dello smontaggio coincidano.
Posizionare il secondo planetario (2) e la relativa rondella (1)
di spallamento.

Montare la semiscatola (2).
Constatare che i segni praticati all’atto dello smontaggio coin-
cidano. Avvitare le viti (1) e serrarle come segue:
- 1

a

fase: serraggio mediante chiave dinamometrica (3) alla

coppia di 100 Nm (10 kgm).

- 2

a

fase: chiusura delle viti (1) mediante attrezzo

99395216 (3) con angolo di 110

°÷120°.

Riscaldare in un forno a circolazione d’aria alla temperatura
di 100

°C per 15’ circa il cuscinetto (2) e piantarlo, mediante

appropriato battitoio.

Riscaldare in un forno a circolazione d’aria alla temperatura
di 100

°C

÷150_C la corona conica (1) e posizionarla nella

propria sede, sulla scatola ruotismi, controllando che ruoti
liberamente, far coincidere i fori per viti fissaggio corona coni-
ca—scatola ruotismi montando 4 viti di manovra.

Lasciare raffreddare la corona conica e capovolgere la scatola
ruotismi sull’attrezzo.
Avvitare le viti (1) e serrarle come segue:
- 1

a

fase: serraggio mediante chiave dinamometrica (2) alla

coppia di 100 Nm (10 kgm);

- sostituire le 4 viti di manovra con altre nuove ed applica-

re la stessa coppia di serraggio prescritta.

α

Montaggio scatola ruotismi

30

PONTE POSTERIORE ARVINMERITOR MS 13—175

S

TRALIS

AT/AD

Base — Giugno 2004

Print 603.93.333

72766

72767

Figura 60

Figura 61

Figura 62

Figura 63

Figura 64

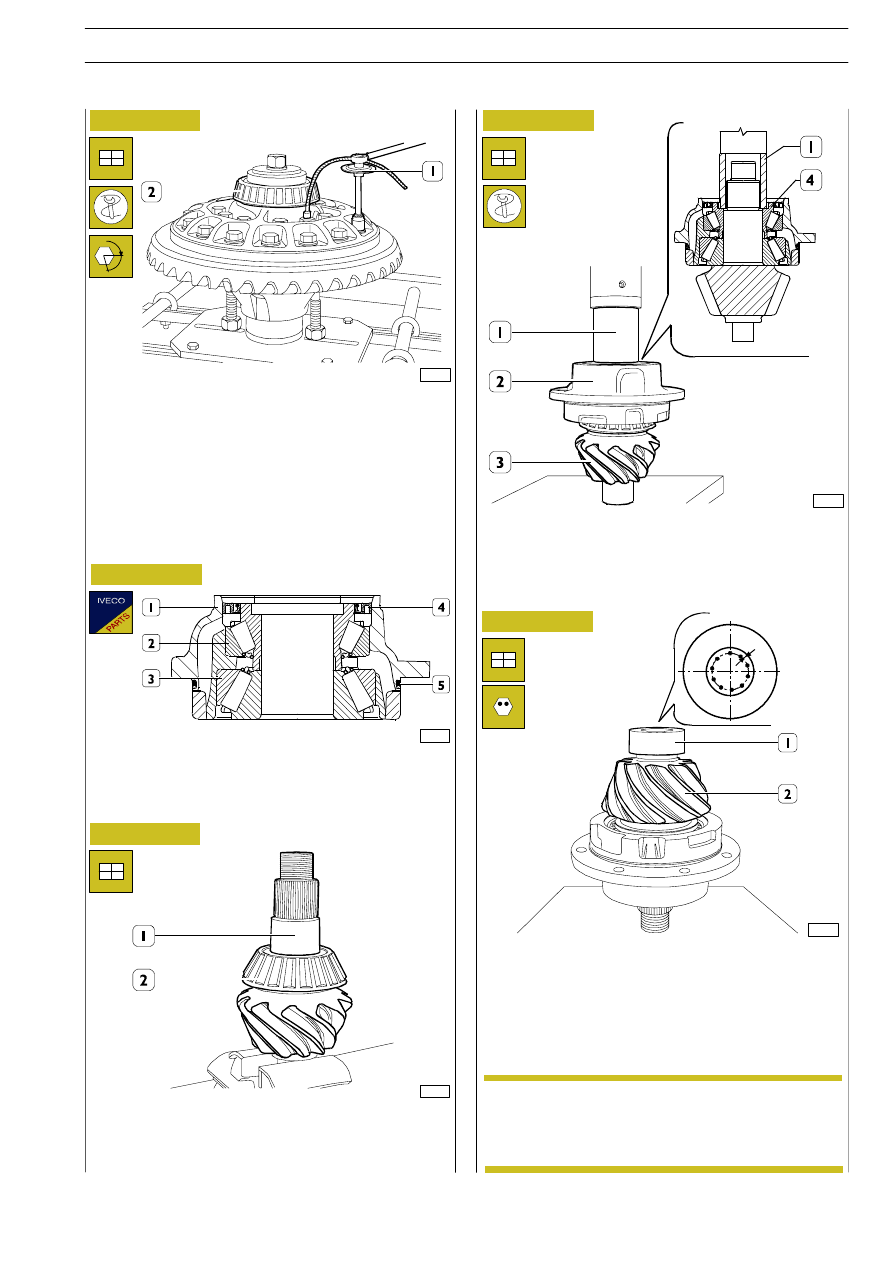

Il supporto pignone conico (1) è fornito di ricambio
completo di cuscinetti a rulli conici (2 e 3) e anelli di tenuta
(4 e 5).

Mediante pressa e con idoneo tubo (1) posizionato
sull’anello interno del cuscinetto a rulli (4), montare il
supporto (2) sul pignone conico (3).

49236A

- 2

a

fase: chiusura, mediante attrezzo 99395216 (1) con

angolo di 80

° ÷ 90°.

Riscaldare in un forno a circolazione d’aria alla temperatura
di 100

°C per 15’ circa il cuscinetto (2) e piantarlo, mediante

appropriato battitoio.

526249

MONTAGGIO SUPPORTO
SUL PIGNONE CONICO

α

49237

Riscaldare in un forno a circolazione di aria alla temperatura
di 100

°C per 15’ il cuscinetto (2) e montarlo sul pignone

conico (1).

72768

Riscaldare in un forno a circolazione di aria alla temperatura
di 100

°C per 15’ il cuscinetto (1) e montarlo sul pignone co-

nico (2).
Bloccare il cuscinetto eseguendo sul pignone conico un’ac-
ciaccatura in 10 punti equidistanti come indicato in figura.
Tale operazione va eseguita scrupolosamente mediante l’uso
di un apposito punzone.

Il diametro dell’impronta deve essere compreso tra
3,40

÷4,10 mm corrispondenti rispettivamente ad

una profondità di 0,30

÷0,44 mm usando un carico

di 4000 kg con una sfera di 10 mm di diametro.

NOTA

PONTE POSTERIORE ARVINMERITOR MS 13—175

31

S

TRALIS

AT/AD

Print 603.93.333

Base — Giugno 2004
