10

RALLENTATORE IDRAULICO ZF — INTARDER

S

TRALIS

AT/AD

Base — Giugno 2004

Print 603.93.333

CARATTERISTICHE E DATI

INTARDER

Massima coppia frenante

Nm

3000

Potenza frenante:
Intarder su cambio di velocità:

ZF 16 S 151/181/221

kW

EuroTronic Automated

kW

420
540

Pressione aria

bar

6,3

÷ 10,0

Massa

kg

69

Comando

Elettroidraulico

Tensione

V

24

RALLENTATORE IDRAULICO ZF — INTARDER

11

S

TRALIS

AT/AD

Print 603.93.333

Base — Giugno 2004

COPPIE DI SERRAGGIO

PARTICOLARE

COPPIA

Nm

kgm

Viti fissaggio accumulatore idraulico alla scambiatore (M8 x 18 — M8 x 60)

23

2,3

Tappo scarico liquido di raffreddamento (M18 x 1,5)

35

3,5

Sensore di temperatura liquido di raffreddamento (M18 x 1,5)

40

4

Viti di fissaggio elettrovalvola (proporzionale) (M8 x 22)

23

2,3

Viti fissaggio valvola elettropneumatica di comando accumulatore idraulico (M8 x 60)

23

2,3

Tappo di scarico olio (M24 x 1,5)

60

6

Viti di chiusura prese di pressione (M12 x 1,5)

25

2,5

Vite di fissaggio valvola di sicurezza (M12 x 1,5)

25

2,5

Vite fissaggio valvola limitatrice (M26 x 1,5)

70

7

Vite fissaggio valvola di commutazione (M48 x 1,5)

150

15

Vite fissaggio valvola di regolazione (M26 x 1,5)

70

7

Vite fissaggio valvola di aumento pressione (M30 x 1,5)

100

10

Vite di fissaggio ingranaggio comando rotore (M12 x 80)

95

9,5

Viti fissaggio corpo pompa olio (M8 x 80) (M8 x 30)

23

2,3

Dadi di fissaggio scambiatore di calore alla semiscatola posteriore

62

6,2

Vite di fissaggio scambiatore di calore alla semiscatola posteriore (M8)

23

2,3

12

RALLENTATORE IDRAULICO ZF — INTARDER

S

TRALIS

AT/AD

Base — Giugno 2004

Print 603.93.333

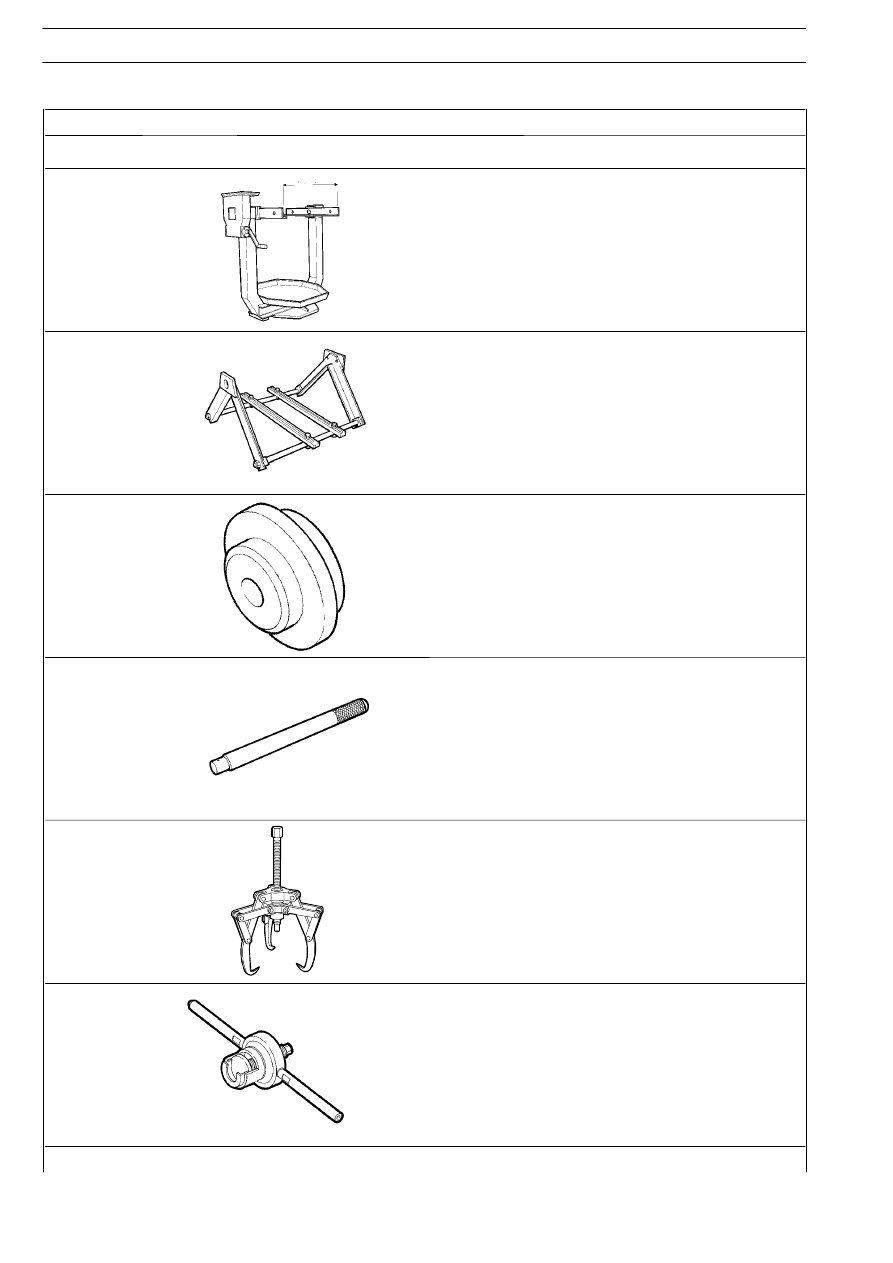

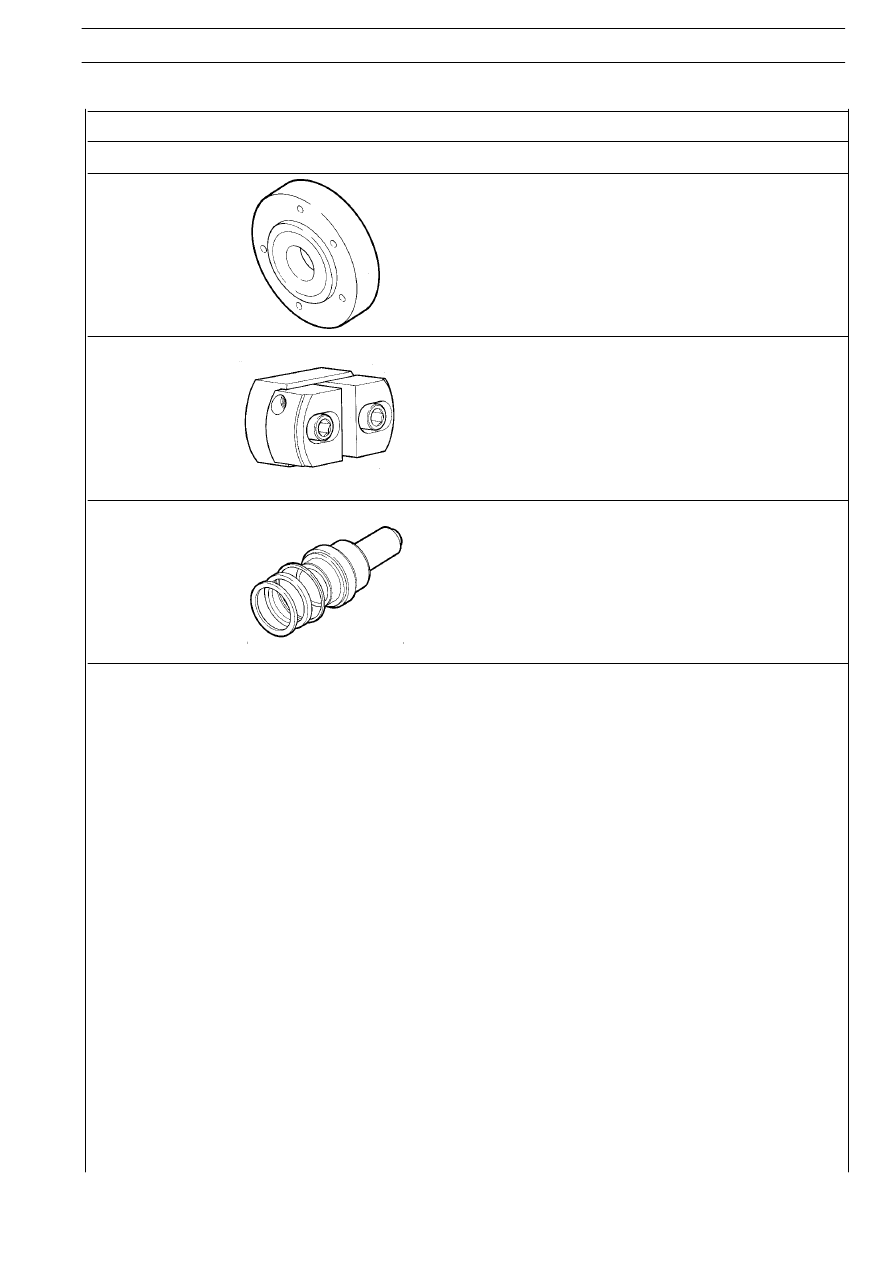

ATTREZZATURA

N. ATTREZZO

DENOMINAZIONE

99322205

Cavalletto rotativo per revisione gruppi

99322225

Supporto per sostegno gruppi
(da applicare al cavalletto 99322205)

99345058

Blocchetto di reazione per estrattori

99370007

Impugnatura per battitoi intercamiabili

99348002

Estrattore

99370047

Attrezzo precarico cuscinetto alberorotore Intarder per
rilevamento spessore di registro

RALLENTATORE IDRAULICO ZF — INTARDER

13

S

TRALIS

AT/AD

Print 603.93.333

Base — Giugno 2004

ATTREZZATURA

N. ATTREZZO

DENOMINAZIONE

99370048

Piastra di centraggio per montaggio albero rotore su scatola
Intarder

99374093

Battitoio per montaggio piste esterne cuscinetti (91 —134)
(usare con 99370007)

99374221

Calettatore per montaggio guarnizioni di tenuta su coperchio
posteriore
