Iveco Stralis AT/AD. Manuale - parte 103
Revi — Ottobre 2005
98
CAMBIO DI VELOCITÀ ZF 16 S 151 D.D. — 181 D.D./O.D. — 221 D.D.
S
TRALIS
AT/AD
Base — Giugno 2004
Print 603.93.333/A
Print 603.93.333/A

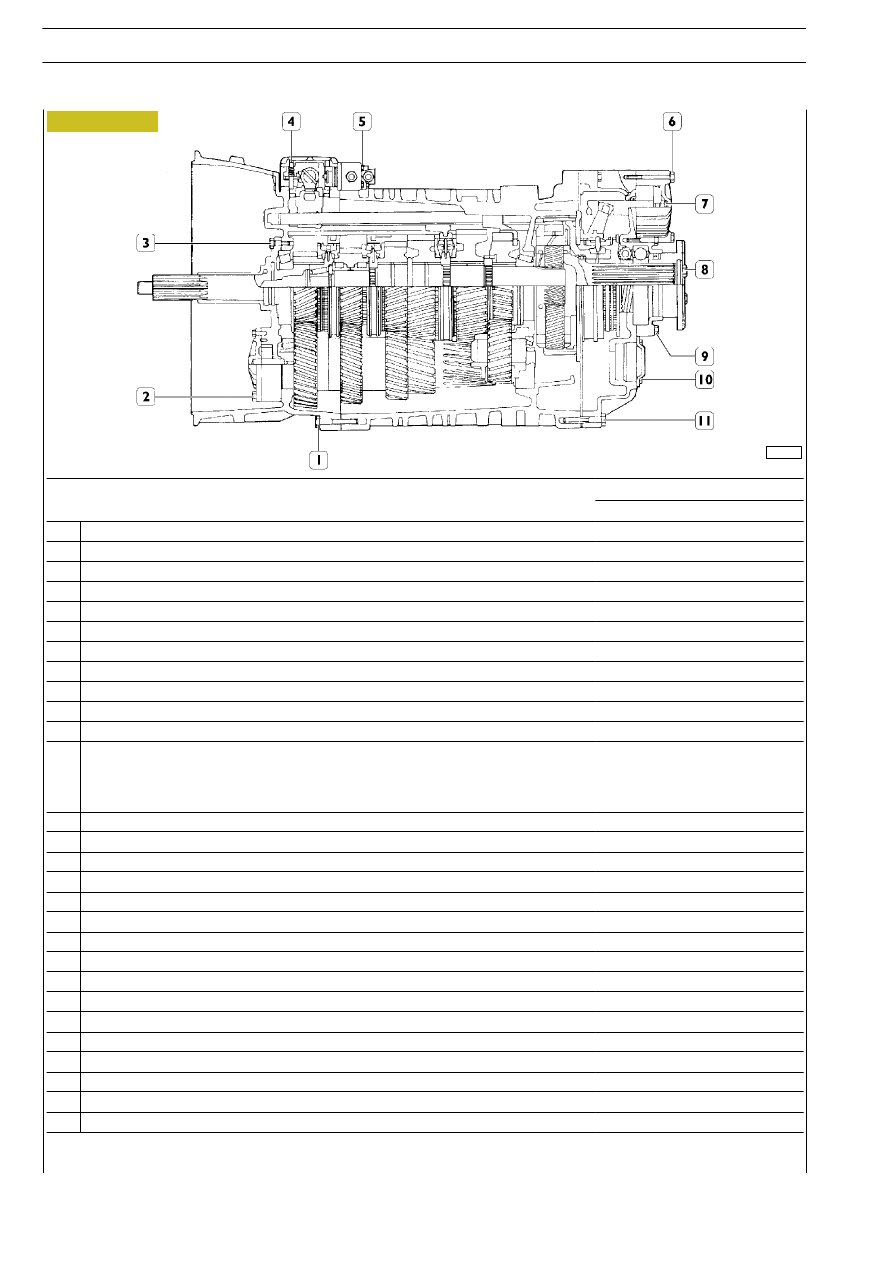

COPPIE DI SERRAGGIO
PARTICOLARE
COPPIA
PARTICOLARE
Nm
kgm
1
Viti di fissaggio scatola splitter
50
5
2
Dadi o vite di fissaggio pompa olio
46
4,6
3
Dadi o viti fissaggio coperchio albero entrata moto
46
4,6
4
Viti di fissaggio scatola comando cambio
43
4,3
5
Viti di fissaggio valvola alla scatola comando cambio
23
2,3
6
Viti di fissaggio cilindro G.R.E.* alla scatola
50
5,0
7
Dadi autobloccanti di fissaggio aste comando splitter e G.R.E. ai relativi stantuffi
150
15,0
8
Viti di fissaggio flangia d’uscita moto
120
12
9
Viti di fissaggio coperchio posteriore
50
5
10
Viti di fissaggio coperchio predisposizione presa di forza
79
7,9
11
Viti di fissaggio scatola G.R.E.*
50
5
Viti di fissaggio
—
M18 x 1,5
—
M22 x 1,5
—
M24 x 1,5
35
50
60
3,5
5
6
Viti di fissaggio supporto forcella comando cuscinetto disinnesto frizione
150
15
Viti di fissaggio coperchio inferiore scatola cambio RM
49
4,9
Viti di fissaggio coperchio laterale scatola comando cambio
23
2,3
Viti cave fissaggio tubazioni
35
3,5
Tappi di scarico olio
80
8,0
Tappi M38 x 1,5 di scarico olio con filtro magnetico
140
14,0
Interruttori a pressione / trasmettitori di impulsi
50
5,0
Viti fissaggio coperchio pompa olio
46
4,6
Interruttori su scatola comando marce
35
3,5
Viti di fissaggio valvola comando splitter
9,5
0,9
Dado per vite fissaggio leva all’asta comando cambio
5
0,5
Perni a vite per articolazione forcella di comando G.R.E.*
250z
25z
Sfiato vapori olio
10
1
Puntali di posizionamento aste
50
5
Vite per piastrina ritegno albero retromarcia (Se presente)
86
8,6
Viti fissaggio forcella su asta comando splitter
60
6
G.R.E.* = Gruppo Riduttore Epicicloidale
z
= Applicare sulla filettatura LOCTITE 241
Figura 8
102917
