Iveco Stralis AT/AD. Manuale - parte 88

42

CAMBIO DI VELOCITÀ ZF 9 S 109 D.D.

S

TRALIS

AT/AD

Base — Giugno 2004

Print 603.93.333

CAMBIO DI VELOCITÀ ZF 16 S 109 D.D.

43

S

TRALIS

AT/AD

Print 603.93.333

Base — Giugno 2004

5302

Cambio di velocità
ZF 16 S 109 D.D.

Pagina

DESCRIZIONE

45

. . . . . . . . . . . . . . . . . . . . . . . . . .

CARATTERISTICHE E DATI

47

. . . . . . . . . . . . . . . .

DIAGNOSTICA

50

. . . . . . . . . . . . . . . . . . . . . . . . .

COPPIE DI SERRAGGIO

53

. . . . . . . . . . . . . . . . . .

ATTREZZATURA

54

. . . . . . . . . . . . . . . . . . . . . . . .

SMONTAGGIO

57

. . . . . . . . . . . . . . . . . . . . . . . . .

-

Stacco della scatola G.R.E.

57

. . . . . . . . . . . . . . . .

-

Riattacco della scatola G.R.E.

57

. . . . . . . . . . . . . .

-

Smontaggio scatola G.R.E.

58

. . . . . . . . . . . . . . . .

-

Smontaggio del G.R.E.

58

. . . . . . . . . . . . . . . . . . .

CONTROLLI

60

. . . . . . . . . . . . . . . . . . . . . . . . . . . .

-

Montaggio G.R.E.

62

. . . . . . . . . . . . . . . . . . . . . . .

-

Montaggio scatola G.R.E.

63

. . . . . . . . . . . . . . . . .

-

Registrazione giuoco assiale cuscinetto posteriore

63

-

Smontaggio scatola cambio

65

. . . . . . . . . . . . . . .

-

Smontaggio albero entrata moto

68

. . . . . . . . . . .

-

Montaggio albero entrata moto

68

. . . . . . . . . . . .

-

Smontaggio albero primario

69

. . . . . . . . . . . . . . .

CONTROLLI

70

. . . . . . . . . . . . . . . . . . . . . . . . . . . .

-

Montaggio albero primario

71

. . . . . . . . . . . . . . . .

-

Smontaggio albero secondario

74

. . . . . . . . . . . . .

-

Smontaggio scatola comando cambio

74

. . . . . . .

POMPA OLIO

76

. . . . . . . . . . . . . . . . . . . . . . . . . .

CONTROLLI

77

. . . . . . . . . . . . . . . . . . . . . . . . . . . .

-

Montaggio scatola comando cambio

77

. . . . . . . .

-

Montaggio albero secondario

79

. . . . . . . . . . . . . .

-

Montaggio scatola cambio

79

. . . . . . . . . . . . . . . .

-

Registrazione cuscinetti albero secondario

81

. . . .

-

Registrazione cuscinetti albero primario

82

. . . . . .

44

CAMBIO DI VELOCITÀ ZF 16 S 109 D.D.

S

TRALIS

AT/AD

Base — Giugno 2004

Print 603.93.333

Il cambio di velocità ZF 16 S 109 è del tipo meccanico con innesto marce sincronizzato, ad esclusione della retromarcia che è ad
innesto rapido.

Esso è costituito da: una scatola centrale con quattro marce avanti e retromarcia; di un gruppo riduttore epicicloidale (G.R.E.) monta-
to a valle, del tipo a satelliti; di un moltiplicatore di gamma (splitter) integrato, montato a monte. Il moltiplicatore di gamma (splitter)
consente di raddoppiare le 8 marce in avanti del cambio a quattro marce e del gruppo riduttore epicicloidale; si dispone, quindi,
in totale di 16 marce in avanti che possono essere inserite in sequenza.

Il passaggio di marcia della parte a quattro marce e quello del G.R.E. avviene meccanicamente mediante comando a doppia H.
La commutazione del G.R.E. avviene mediante sistema pneumatico quando si passa dalla posizione di selezione 3

a

— 4

a

velocità

a quella di 5

a

— 6

a

o viceversa.

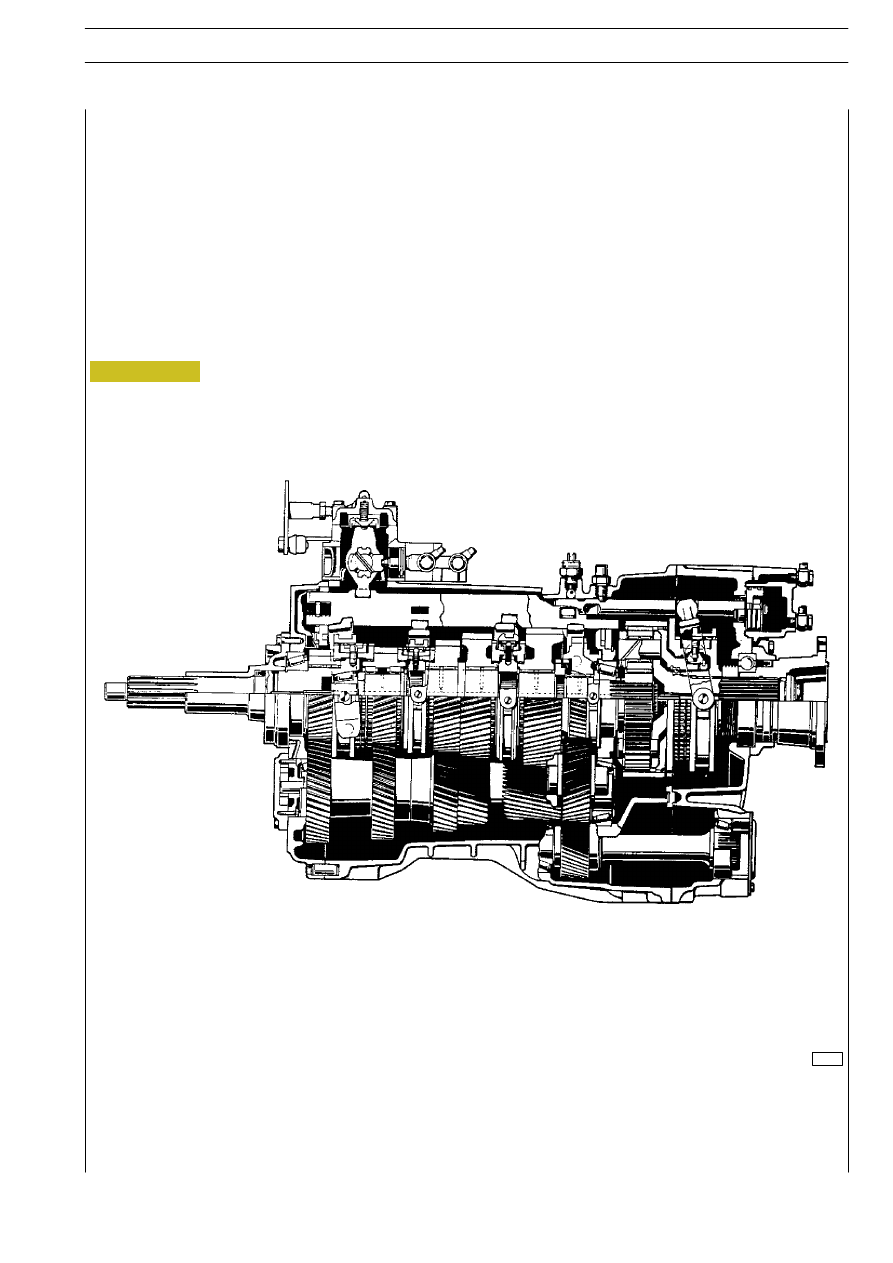

Figura 1

SEZIONE LONGITUDINALE DEL CAMBIO DI VELOCITÀ

30543

CAMBIO DI VELOCITÀ ZF 16 S 109 D.D.

45

S

TRALIS

AT/AD

Print 603.93.333

Base — Giugno 2004

DESCRIZIONE
