Iveco Stralis AT/AD. Manuale - parte 41

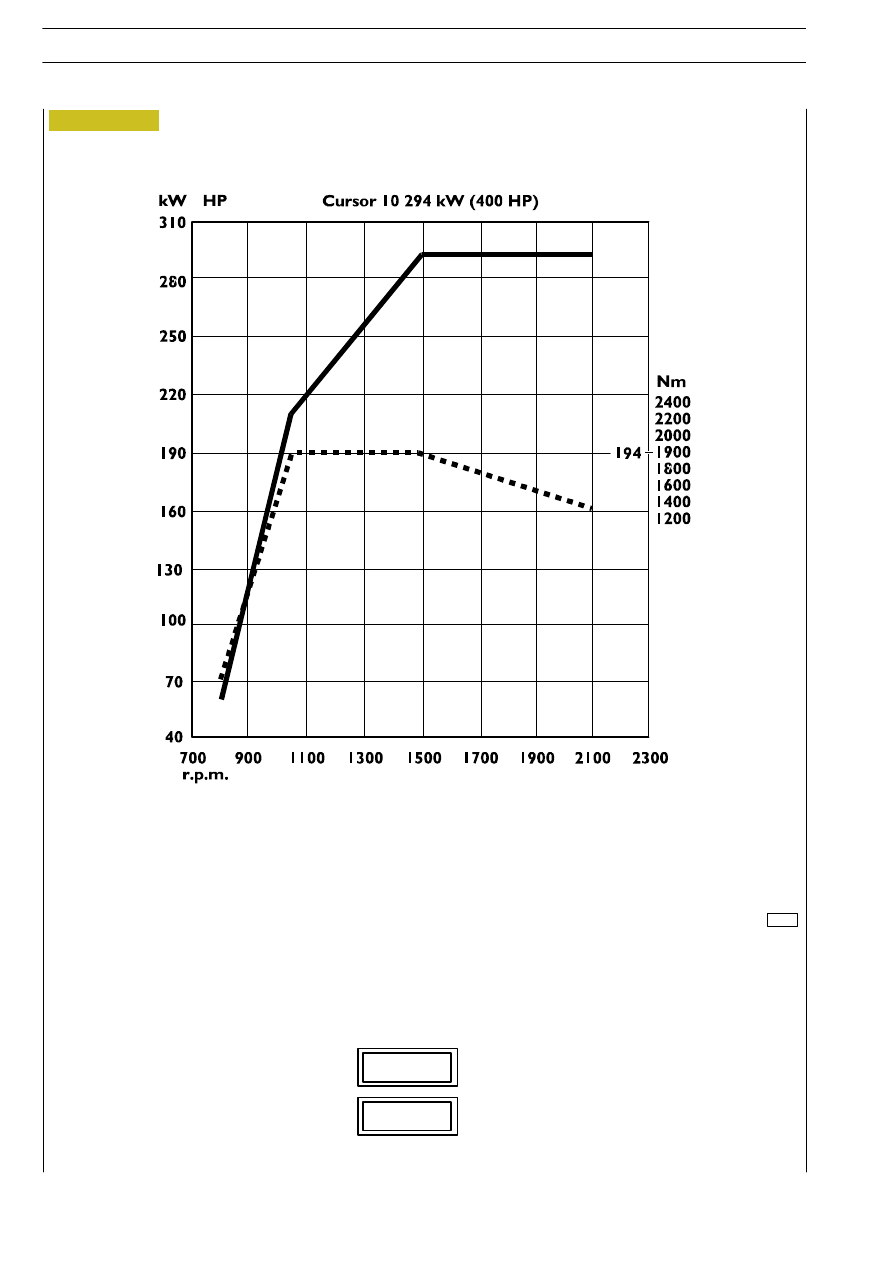

CURVE CARATTERISTICHE F3AE 0681B

73531

POTENZA max. 294 kW

a 2100 giri/min

COPPIA max. 1900 Nm

a 1050

÷ 1480 giri/min

400 CV

194 kgm

Figura 7

giri/min.

kgm

S

TRALIS

AT/AD

126

MOTORE F3A

Base — Giugno 2004

Print 603.93.333

CURVE CARATTERISTICHE

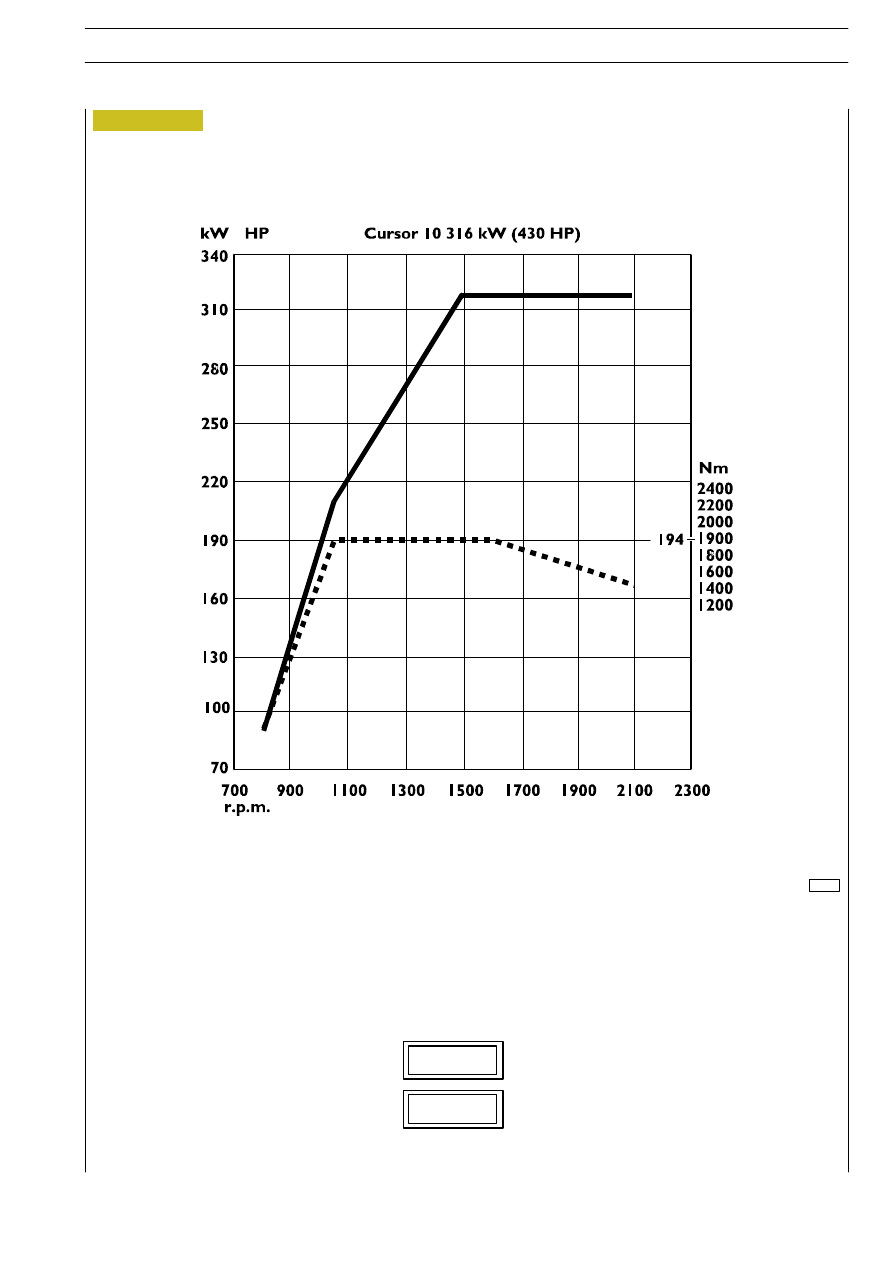

CURVE CARATTERISTICHE F3A0681D

73532

POTENZA max. 316 kW

a 2100 giri/min

COPPIA max. 1900 Nm

a 1050

÷ 1590 giri/min

194 kgm

430 CV

Figura 8

giri/min.

kgm

127

S

TRALIS

AT/AD

MOTORE F3A

Print 603.93.333

Base — Giugno 2004

Print 603.93.333

S

TRALIS

AT/AD

128

MOTORE F3A

Base — Giugno 2004

Print 603.93.333

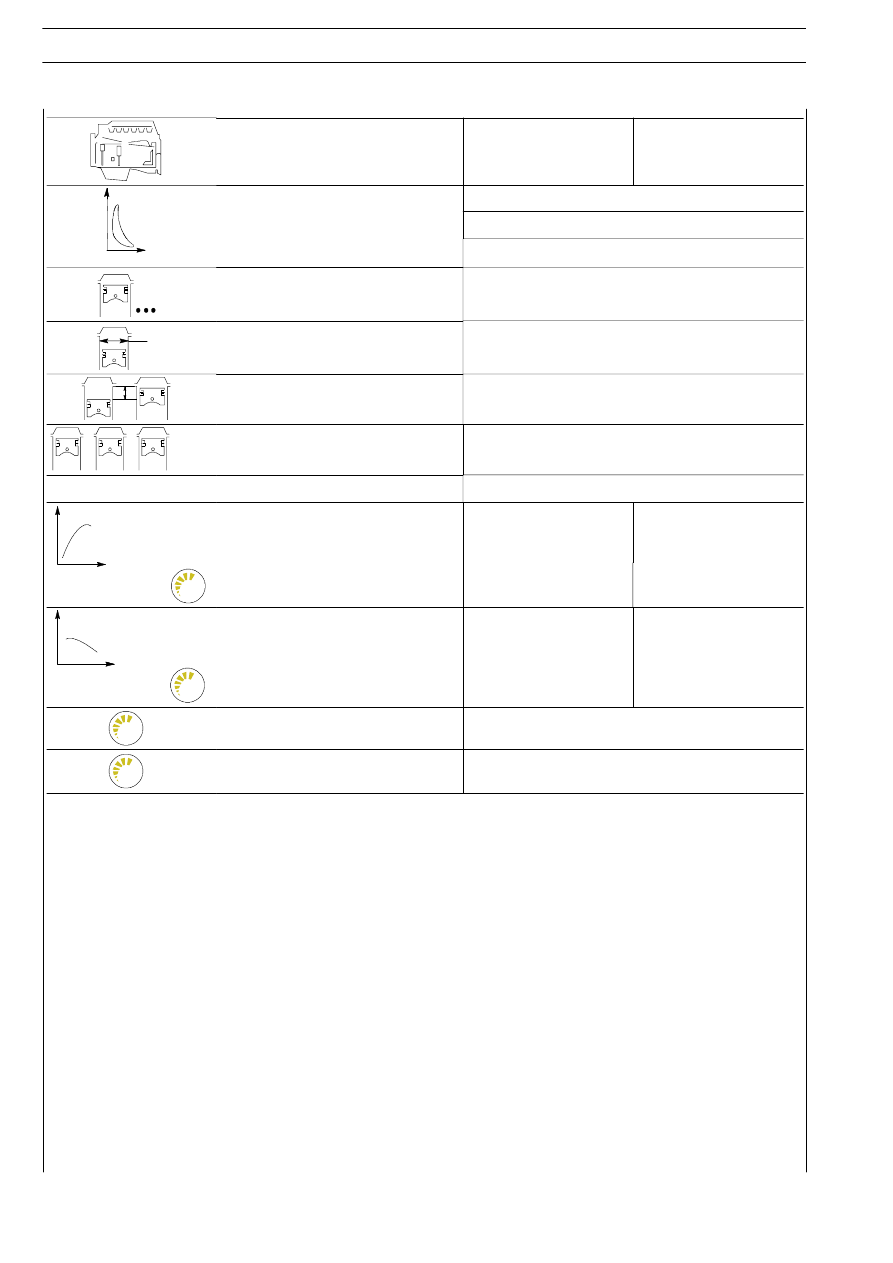

CARATTERISTICHE GENERALI

Tipo

F3AE0681B

F3AE0681D

Ciclo

Diesel 4 tempi

Alimentazione

Sovralimentato con aftercooler

Iniezione

Diretta

Numero cilindri

6 in linea

∅

Alesaggio

mm

125

Corsa

mm

140

+

+

+.. =

Cilindrata totale

cm

3

10300

ρ

Rapporto di compressione

17

±0,8

Potenza massima

KW

(CV)

294

(400)

316

(430)

Giri/min

2100

2100

Coppia massima

Nm

(kgm)

1900

(194)

1900

(194)

Giri/min

1050

÷ 1480

1050

÷ 1590

Regime minimo del motore
a vuoto

Giri/min

550

±25

Regime massimo del motore
a vuoto

Giri/min

2550

±20

129

S

TRALIS

AT/AD

MOTORE F3A

Print 603.93.333

Base — Giugno 2004

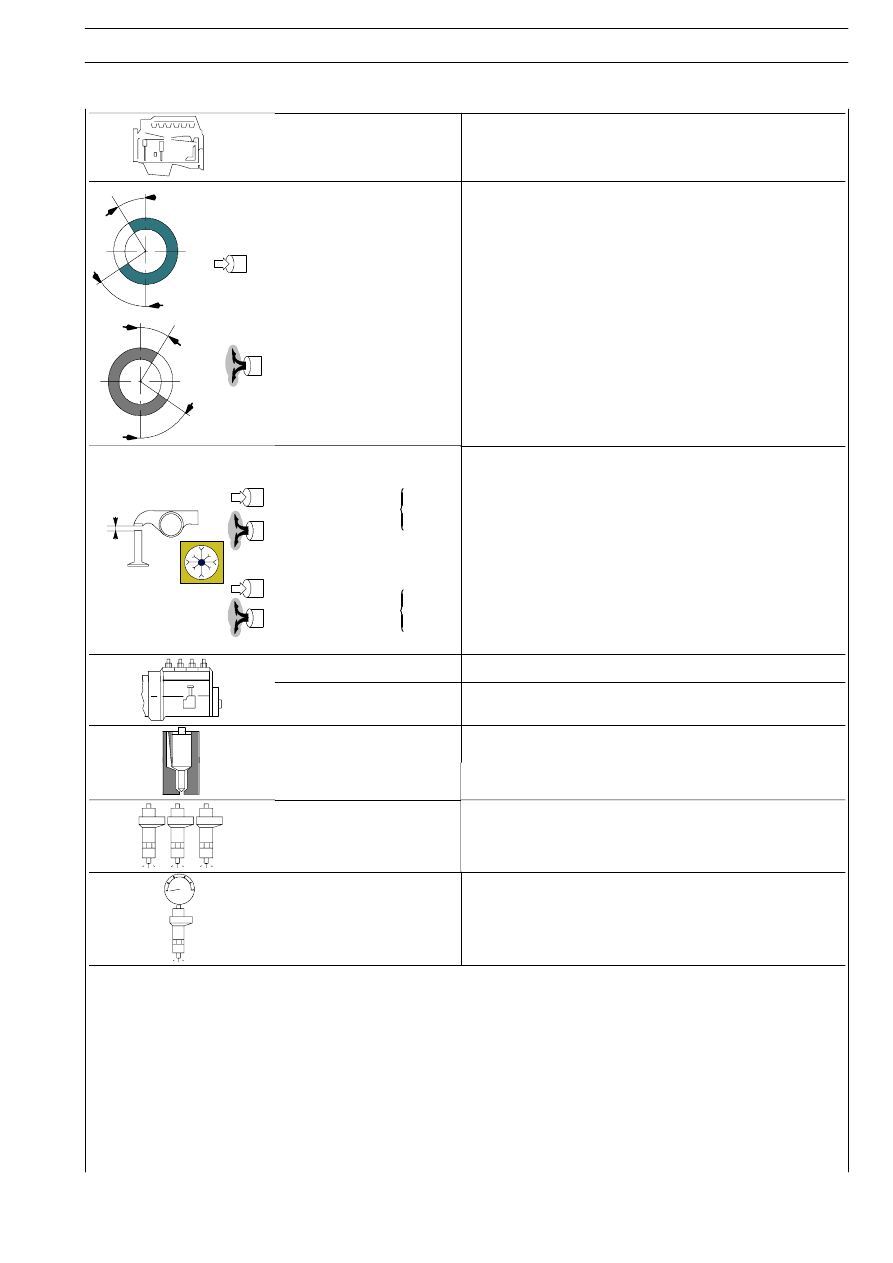

Tipo

F3A

A

B

DISTRIBUZIONE

inizio prima del P.M.S.

A

fine dopo il P.M.I.

B

16

°

32

°

C

D

inizio prima del P.M.I.

D

fine dopo il P.M.S.

C

50

°

9

°

X

Per controllo messa in fase

mm

X

mm

Di funzionamento

mm

X

mm

—

—

0,35

÷ 0,45

0,45

÷ 0,55

ALIMENTAZIONE

Mediante pompa di alimentazione — Filtri

Iniezione
tipo Bosch

Con iniettori PDE 31 a regolazione elettronica

Iniettori—pompa comandati da albero a camme in testa

Polverizzatori tipo

Polverizzatori tipo

_

Ordine di iniezione

1 — 4 — 2 — 6 — 3 — 5

bar

Pressione di iniezione

bar

Taratura iniettore

bar

1500

290
