Iveco Stralis AT/AD. Manuale - parte 40

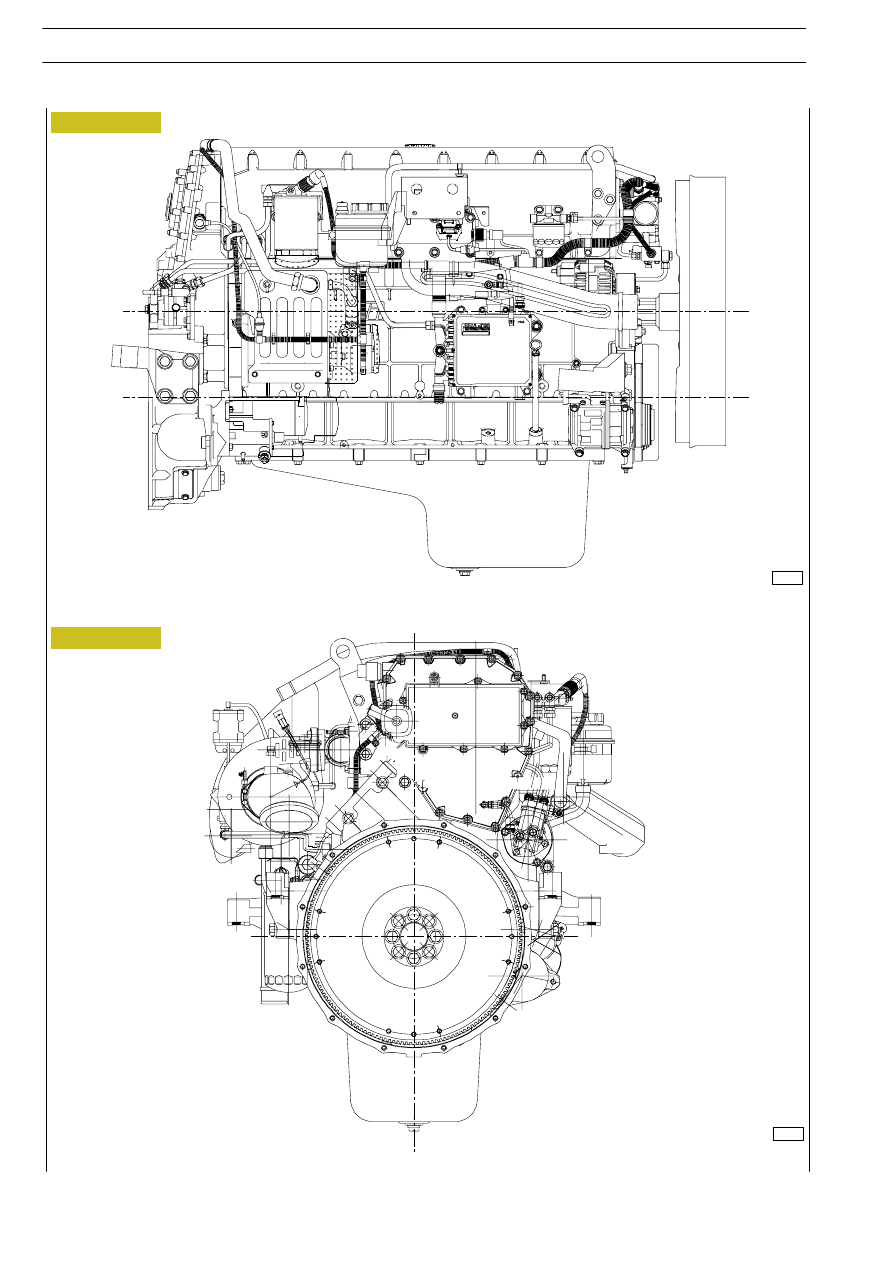

VISTA LATERALE DESTRA DEL MOTORE

VISTA POSTERIORE DEL MOTORE

73526

73527

Figura 2

Figura 3

S

TRALIS

AT/AD

122

MOTORE F3A

Base — Giugno 2004

Print 603.93.333

73528

Figura 4

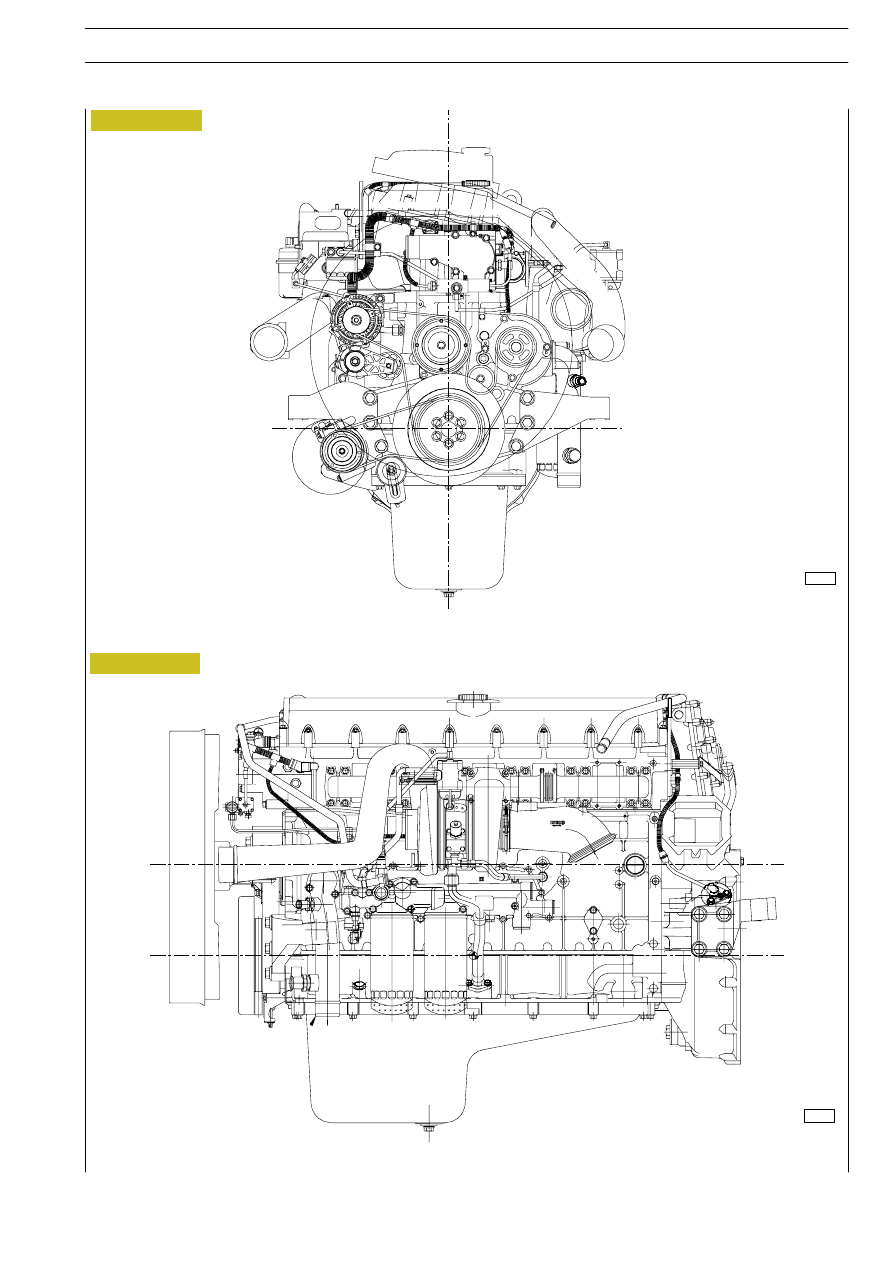

VISTA FRONTALE DEL MOTORE

73529

VISTA LATERALE SINISTRA DEL MOTORE

Figura 5

123

S

TRALIS

AT/AD

MOTORE F3A

Print 603.93.333

Base — Giugno 2004

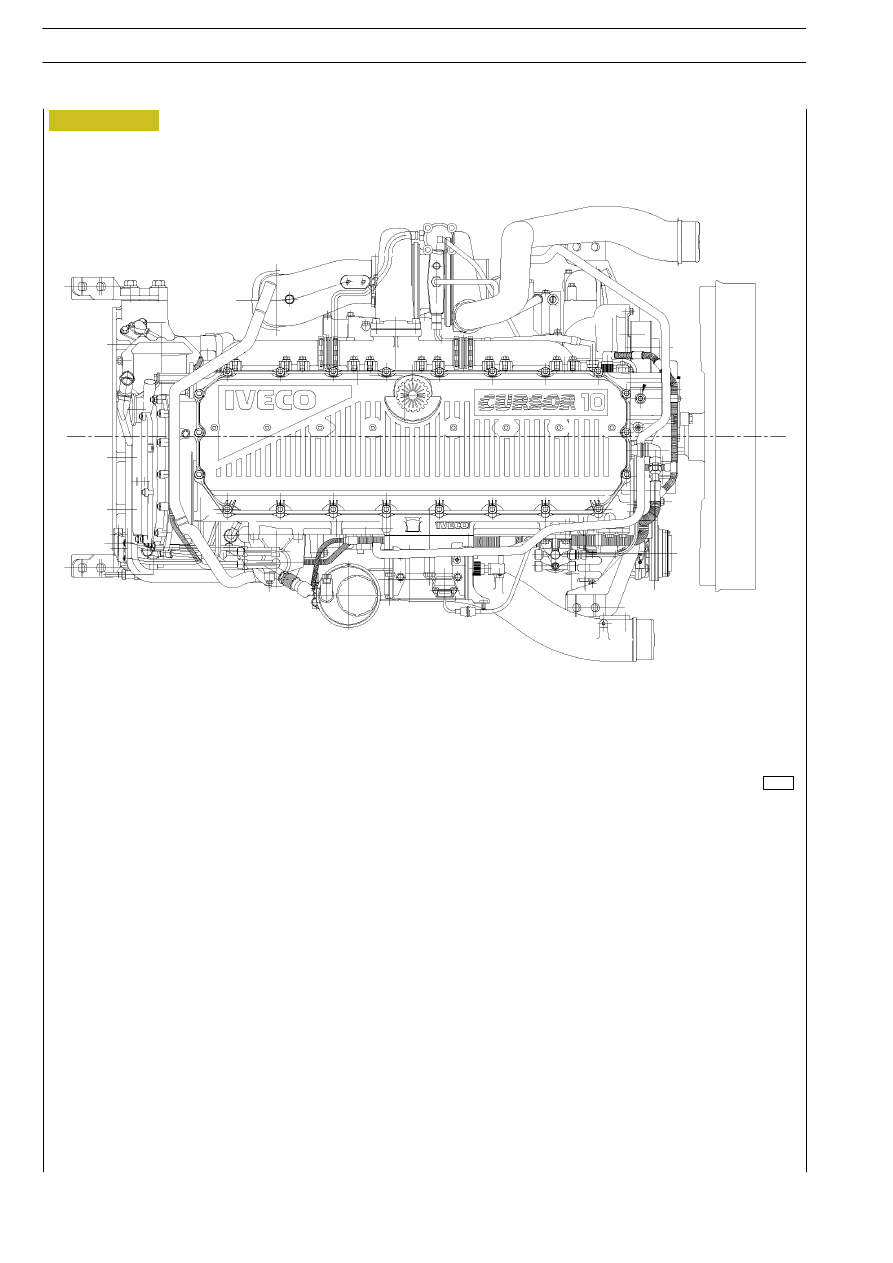

VISTA SUPERIORE DEL MOTORE

73834

Figura 6

S

TRALIS

AT/AD

124

MOTORE F3A

Base — Giugno 2004

Print 603.93.333

Vale solo per il livello emissioni gassose a parità
di curve caratteristiche

Livello di potenza o di coppia del motore

MOTORE

F

A

E

0

6

8

1

B * A

0

0

1

—

Indicazione famiglia motori

Numero progressivo produzione

Evoluzione della famiglia a parità o non della cilindrata

Engine (motore)

Numero tempi e posizione cilindri (0 = 4 tempi, verticale)

Numero cilindri

Alimentazione + Iniezione (TCA, diesel iniezione diretta)

Impiego (1 camionistico; ...)

Nº della versione nell’ambito della D.B.

TIPO

MATRICOLA

B

400 CV 1900 Nm

D

430 CV 1900 Nm

3

125

S

TRALIS

AT/AD

MOTORE F3A

Print 603.93.333

Base — Giugno 2004

DENOMINAZIONE TECNICA
